Коэффициент трансформации счетчика электроэнергии: что это такое и как его установить

Базовая классификация устройств трансформаторного тока

Это очень большая группа приборов, которая может делиться на различные группы. Среди самых распространенных:

Классы по способу установки:

Монтируемые на поверхности или опорные трансформаторы.
Проходные, которые крепятся к шинопроводу и играют роль изолятора.
Шинные, прикрепленные к шине, выполняющей функцию первичной обмотки.
Встроенные, устанавливаемые устройствах силового типа, а также баковых выключателях.
Разъемные, оперативно устанавливающиеся на кабелях и не требующие отключения цепи.

Трансформатор тока: а) — устройство трансформатора тока.

Классы по типологическим особенностям изоляции:
С изоляцией литого типа, в качестве которой используется эпоксидная смола и специальные изолирующие лаки.
Помещенные в корпус из пластмассы.
Имеющие высокоэффективную твердую полимерную, бакелитовую или фарфоровую изоляцию.
Изолированные вязкими составами, обладающими обволакивающими свойствами.
Масляные, изолированные специальными составами.
Газонаполненные, использующиеся для высоких и сверхвысоких напряжений.
А также смешанная бумажно-масляная изоляция с внушительным ресурсом эффективности.

Трансформаторы тока с литой изоляцией: а) — многовитковый, б) — одновитковый, в) — шинный

Электронные или индукционные

Специалисты в области электротехники отмечают, что на сегодняшний день потребители отдают предпочтение электронным видам считывающих устройств, поскольку у них класс точности ниже, чем у индукционных устройств. Коэффициент трансформации счетчика влияет на точность конечных показаний. В среднем у индукционных образцов класс точности равен 2.5, тогда как у электронных – 2.0. Это означает, что погрешность показаний в результате работы электрического считывающего устройства электронного типа составляет до 2%, а у индукционного – 2,5%.

Именно по этой причине на данный момент чаще устанавливается электронное оборудование, так как оно позволяет больше сэкономить, получая показании точней. Специалисты настоятельно не рекомендуют устанавливать оборудование с завышенным значением коэффициента трансформации. В современной электротехнике принято использовать трансформаторы со статичным КТ, который гарантированно не будет изменяться при эксплуатации.

К таким электрическим счетчикам можно отнести Меркурий-230. Меркурий-230 производится на территории России и считается одним из лучших образцов для коммерческого и частного использования. Меркурий-230 может изготавливаться для одно- и друхтарифного плана. Обычно модель Меркурий-230 поддерживает трехфазную электрическую сеть. В среднем для Меркуия-230 гарантийный срок составляет 25 лет, что является оптимальным выбором при учете качества и цены. Меркурий-230 полностью соответствует ГОСТ стандартам.

Меркурий-230 имеет хороший класс точности и стабильно работает при значительных изменениях температуры в окружающей среде в течение всего срока эксплуатации устройства. Меркурий-230 позволяет обеспечить точное измерение текущих параметров электрической сети – частоту, коэффициент мощности, текущее значение фазного тока, напряжение.

Тарификатор Меркурия-230 позволяет одновременно учитывать показания по 4 тарифам в 16 временных зонах суток, а также для четырех типов дня. Меркурий-230 может учитывать активную электроэнергию прямого направления и полной ее мощности по фазам, сумме значений фаз с определением направления вектора полной мощности.

Трансформатор сопротивления

Подобное устройство можно назвать еще согласующим трансформатором, так как его задача – согласовывать сопротивления источника и нагрузки для точной передачи сигнала в различных каскадах электронных схем. В данном случае не важны значения напряжений и токов в цепях, поскольку определяющим является согласованная работа каскадов с разными сопротивлениями, которые и трансформируют трансформатор сопротивления.

Включение согласующего трансформатора

Коэффициент трансформации трансформатора сопротивления также определяется отношением количества витков обмоток, но в отношении сопротивления нагрузки и источника используется квадратичная зависимость, формула такова:

Ri=N2·Rn.

Таким образом, если известны сопротивления нагрузки и источника, требуемый коэффициент трансформации находится из зависимости:

N=√Ri/Rn.

В дальнейшем найденный коэффициент трансформации используется для расчета обмоток.

Коэффициент трансформации электросчетчика

Величина коэффициента трансформации широко применяется для приборов учета электроэнергии. Эти данные необходимы для правильного выбора электросчетчика и дальнейших расчетов реального энергопотребления. С этой целью используется дополнительный показатель – расчетный коэффициент учета.

Для того чтобы определить данную величину с прибора учета электроэнергии снимаются показания и умножаются на коэффициент трансформации подключенного трансформаторного устройства. Например, решая задачу, как найти нужный показатель, 60 кВт/ч нужно умножить на коэффициент, равный 20 (30, 40 или 60). В результате умножения получается 60 х 20 = 1200 кВт/ч. Полученной значение и будет реальным расходом электроэнергии.

Существуют различные виды приборов учета. По своему принципу действия они могут быть одно- или трехфазными. Они не подключаются напрямую, между ними в цепь обязательно включается трансформатор тока. Некоторые конструкции счетчиков предполагают возможность прямого включения. В сетях с напряжением до 380 вольт используются счетчики 5-20 ампер. На счетчик поступает электроэнергия в чистом виде, с постоянным значением.

В настоящее время используются индукционные приборы учета, которые постепенно заменяются электронными моделями. Они считаются устаревшими, поскольку не могут выполнять учет потребленной электроэнергии по разным тарифам. Кроме того, они не могут передавать данные на удаленное расстояние. Поэтому на смену им приходят электронные счетчики, способные напрямую преобразовывать поступающий ток в определенные сигналы. В этих конструкциях отсутствуют вращающиеся части, что способствует существенному повышению их надежности и долговечности. Коэффициент трансформации счетчиков оказывает прямое влияние на точность получаемых данных.

Как определить параметр

Чтобы вычислить коэффициент преобразования, нужно представлять, как работает трансформатор. Центром устройства выступает сердечник из специального сплава и 2 катушки. Катушка – это обмотка из электроизоляционного провода. Различают первичную и вторичную катушку. Первичная подключается к источнику питания, а вторичная – к нагрузке, причем потребителей может быть несколько. Обе обмотки установлены на сердечник.

Полный оборот провода называется витком. Число витков в разных устройствах отличается. Их количество рассчитывается относительно напряжения. Например, если к трансформатору подключают несколько потребителей, число вторичных обмоток должно соответствовать числу нагрузок.

Зная число витков на первичной и вторичной обмотке, можно определить коэффициент трансформации. Формулы таковы:

k=N1/N2, где k – коэффициент, получаемый при делении числа витков первичной обмотки на число витков вторичной;
другой вариант расчета – k=U1/U2, где коэффициент вычисляют, разделив ЭДС первичной обмотки на ЭДС вторичной катушки.

Формула трансформатора абсолютно верна только для холостого режима. На деле ток, когда протекает в обмотках, создает сопротивление падению напряжения. Эту величину следует вычитать из ЭДС ненагруженного трансформатора. В итоге оказывается, чем выше нагрузка, тем ниже коэффициент преобразования.

Что такое коэффициент трансформации?

Такие электрические счётчики не имеют непосредственного соединения с электросетью дома, что обуславливается отсутствием возможности выполнить подключение высокого напряжения посредством традиционных приборов прямого включения.

Таким образом, чтобы предотвратить поломку счетчиков, требуется уменьшать мощностные показатели на подаваемое напряжение посредством трансформаторного стандартного оборудования. На выбор такого оборудования оказывает непосредственное влияние уровень необходимой нагрузки.

Коэффициент трансформации приборов учёта электрической энергии может варьироваться в зависимости от характеристик установленного оборудования. В результате приборы-счётчики для учета затрат электроэнергии, функционирующие с трансформаторами, фиксируют нагрузку, которая снижена в несколько десятков раз.

Полученные прибором учёта данные и являются коэффициентом трансформации, а чтобы определить реальное потребление электроэнергии, потребуется умножить показания электрического счетчика на КТ.

Как определить этот показатель в цепях передачи мощности

При передаче энергии в конкретную нагрузку стараются согласовать мощность нагрузки во вторичной цепи с мощностью, извлекаемой трансформатором из цепи его первичной обмотки, то есть от источника. Такого согласования можно добиться, используя балластные сопротивления во вторичных цепях, а можно для этого использовать согласующий трансформатор.

Соотношение мощностей в этом случае будет

Соотношение S1 = S2 + ΔS

где S1 — мощность, потребляемая трансформатором из сети и S2 — мощность, отдаваемая трансформатором в нагрузку;

ΔS — потери мощности в самом трансформаторе — обычно их находят как равные 1–2% от мощности.

Пренебрегая этими малыми потерями трансформирующего устройства, получаем зависимости для мощностей

Формулы

S1=U1*I1= U21/Z1

S2=U2*I2= U22/Z2

где Z1 — входное сопротивление цепи трансформатора с нагрузкой относительно первичной цепи,

Z2 — входное сопротивление цепи нагрузки трансформатора, подключенной к вторичной обмотке.

Так как цепи согласованы, то

Формула S1=S2→U12/Z1 = U22/Z2→ U12 / U22 = Z1/ Z2=nz=nu2

Получается значение еще одного показателя, который называется коэффициентом трансформации по сопротивлению, и такой коэффициент трансформации равен отношению квадратов напряжений на первичной обмотке и на вторичной.

Как определить опытным путем?

В реальных практических случаях не всегда бывает возможно найти коэффициент трансформации чисто аналитическим путем, чему не помогает даже и использование калькуляторов. Например, трансформаторы, имеющие несколько обмоток.

Коэффициент трансформации трехфазного трансформатора, вообще говоря, не один, а несколько, так как трехфазный трансформатор содержит несколько вторичных обмоток, которые намотаны на одном сердечнике.

Или когда мы имеем перед собой трансформатор, но не знаем точное количество витков в обмотках.

Обратите внимание

Поэтому существуют методы опытного определения, основанные на измерении напряжений на входе трансформатора и напряжения на вторичных обмотках. Такие замеры необходимо делать на холостом ходу, причем одновременно на первичной и на вторичных обмотках. Из них и найдете искомые коэффициенты трансформации. Найденное значение послужит основой для дальнейших расчетов.

Расчет токов однофазного кз в сети 0,4 кВ

В данной статье речь пойдет об определении величины тока однофазного тока к.з. в сетях 0,4 кВ с глухозаземленной нейтралью.

Данный вопрос очень актуален, так как электрические сети 0,4 кВ, являются наиболее распространёнными.

В настоящее время существует два метода расчета однофазного КЗ – точный и приближенный и оба метода основаны на методе симметричных составляющих.

Точный метод определения тока однофазного КЗ

1.1 Точный метод определения тока однофазного КЗ, представлен в ГОСТ 28249-93 формула 24, и рассчитывается по формуле:

Используя данный метод можно с большой степенью точности определять токи КЗ при известных сопротивлениях прямой, обратной и нулевой последовательности цепи фаза-нуль.

К сожалению, на практике данный метод не всегда возможно использовать, из-за отсутствия справочных данных на сопротивления прямой, обратной и нулевой последовательности для кабелей с алюминиевыми и медными жилами с учетом способов прокладки фазных и нулевых проводников.

Приближенный метод определения тока однофазного КЗ

2.1 Приближенный метод определения тока однофазного кз при большой мощности питающей энергосистемы (Хс < 0,1Хт), рассчитывается по формуле :

где:

Uф – фазное напряжение сети, В;
Zт – полное сопротивление трансформатора току однофазного замыкания на корпус, Ом;
Zпт – полное сопротивление петли фаза-нуль от трансформатора до точки КЗ, Ом.

2.2 Если же питающая энергосистема имеет ограниченную мощность, то тогда ток однофазного кз определяется по формуле 2-26 :

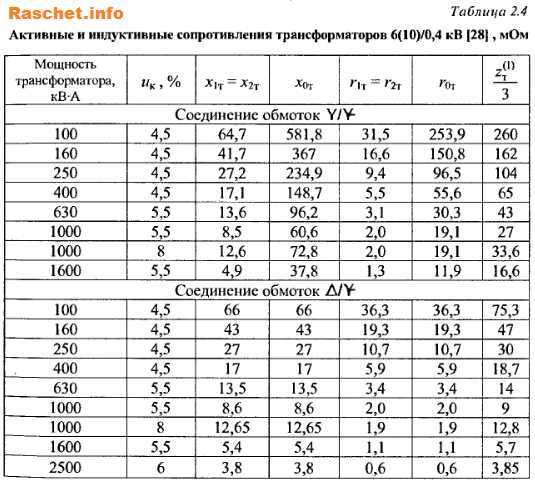

2.3 Значение Z∑ определяется по таблице 2.9 или можно определить по формуле 2-25 :

где: х1т и r1т; х2т и r2т; х0т и r0т — индуктивное и активное сопротивления трансформатора токам прямой, обратной и нулевой последовательности, мОм. Принимаются по таблице 2.4 .

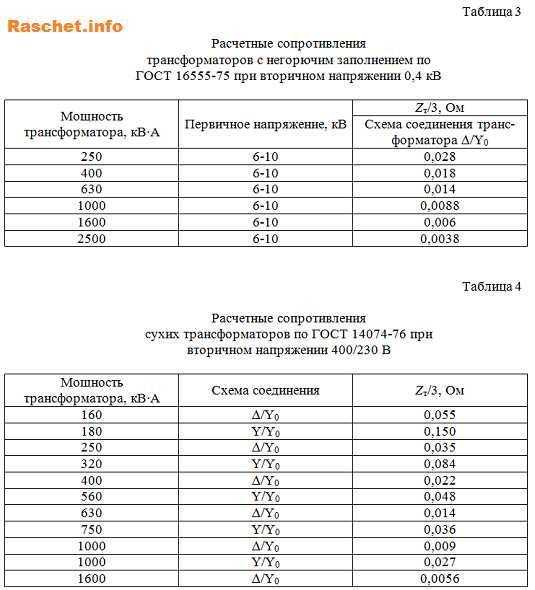

Значение Zт/3 для различных трансформаторов с вторичным напряжением 400/230 В, можно принять по таблицам 2, 3, 4 .

Сопротивления контактов шин, аппаратов, трансформаторов тока в данном методе не учитываются, поскольку арифметическая сумма Zт/3 и Zпт создает не который запас.

2.4 Полное сопротивление трансформатора Zт, определяется по формуле 2-24 :

2.5 Полное сопротивление петли фаза-нуль, определяется по формуле 2-27 :

где:

Zпт.уд. – полное удельное сопротивление петли фаза-нуль для каждого участка от трансформатора до места КЗ определяется по таблицам 2.10 – 2.14 или по таблицам , мОм/м;
l – длина участка, м.

Ниже представлены справочные таблицы со значениями удельного сопротивления петли фаза-нуль для различных кабелей и шинопроводов согласно .

Справочные таблицы 7, 10 со значениями активных сопротивления медных и алюминиевых проводов, кабелей .

raschet.info

Как выбрать трансформатор тока по коэффициенту трансформации? ↑

При выборе такого типа трансформаторных устройств существует ряд определенных ограничений и правил установки дополнительного оборудования. Так, например, установка трансформатора тока, который имеет завышенный Кт, не желательна. При повышенном коэффициенте допускается установка приборов учета непосредственно на приемном вводе. Если же речь о силовых приборах трансформации, то счетчики следует монтировать со стороны напряжения с самым низким значением.

Сегодня на рынке самыми популярными являются именно трансформаторы с одним КТ, так как этот показатель у устройства гарантированно не меняется на протяжении всего времени эксплуатации.

Инженерный имеет все необходимые инструменты для качественного проведения испытания машин постоянного тока, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать испытания машин постоянного тока или задать вопрос, звоните по телефону .

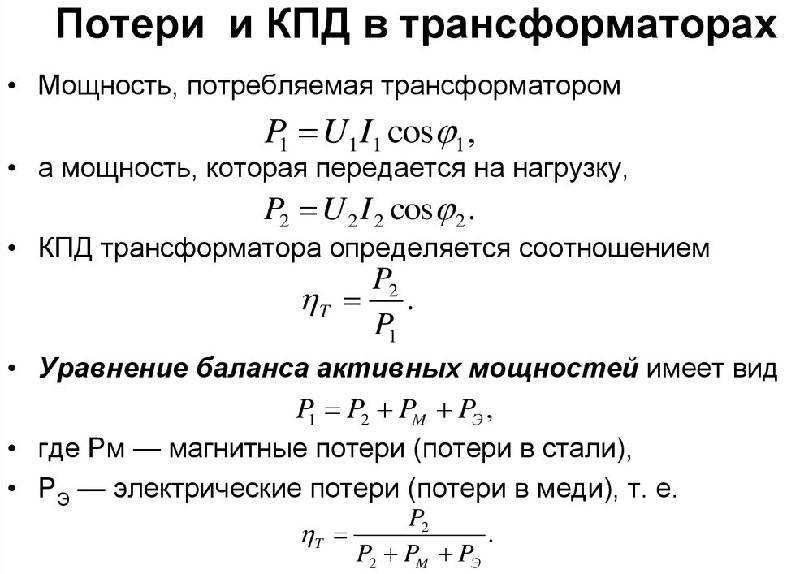

Методы определения КПД

КПД трансформатора можно подсчитать, с использованием нескольких методов. Данная величина зависит от суммарной мощности устройства, возрастая с увеличением указанного показателя. Значение эффективности колеблется в пределах от 0,8 до 0,92 при значении мощности от 10 до 300 кВт.

Зная величину предельной мощности, можно определить значение КПД, используя специальные таблицы.

Непосредственное измерение

Формула для вычисления данного показателя может быть представлена в нескольких выражениях:

ɳ = (Р2/Р1)х100% = (Р1 – ΔР)/Р1х100% = 1 – ΔР/Р1х100%,

в которой:

ɳ – значение КПД;
Р2 и Р1 – соответственно величина полезной и потребляемой сетевой мощности;
ΔР – величина суммарных мощностных потерь.

Из указанной формулы видно, что значение показателя КПД не может превышать единицу.

После поэтапного преобразования приведённой формулы с учётом использования значений электротока, напряжения и угла между фазами, получается такое соотношение:

ɳ = U2хI2хcosφ2/ U2хI2хcosφ2 + Робм + Рс,

в которой:

U2 и I2 – соответственно, значение напряжения и тока во вторичной обмотке;
Робм и Рс – величина потерь в обмотках и сердечнике.

Представленная формула содержится в ГОСТе, описывающем определение данного показателя.

Расчёты КПД

Определение косвенным методом

Для приборов, обладающих большой эффективностью работы, при величине КПД, превышающем 0,96, точный расчёт не всегда оказывается возможным. Поэтому данное значение определяется при помощи косвенного метода, предполагающего оценку мощностных показателей в первичной катушке, вторичной и допущенных потерь.

Оценивая характеристики трансформатора, следует отметить высокую эффективность использования указанного оборудования, обусловленную его конструктивными особенностями.

Более подробно про КПД трансформатора можете прочитать здесь(откроется в новой вкладе, читать со страницы 14):Открыть файл

Что такое КПД трансформатора и от чего зависит

Коэффициентом полезного действия (полная расшифровка данной аббревиатуры) называют отношение полезной электроэнергии к поданной на прибор.

Кроме энергии, показатель КПД может определяться расчётом по мощностным показателям при соотношении полезной величины к общей. Эта характеристика очень важна при выборе аппарата и определяет эффективность его использования.

Величина КПД зависит от потерь энергии, которые допускаются в процессе работы аппарата. Эти потери существуют следующего типа:

электрического – в проводниках катушек;
магнитного – в материале сердечника.

Величина указанных потерь при проектировании устройства зависит от следующих факторов:

габаритных размеров устройства и формы магнитной системы;
компактности катушек;
плотности составленных комплектов пластин в сердечнике;
диаметра провода в катушках.

Снижение потерь в агрегате достигается в процессе проектирования устройства, с применением для изготовления сердечника магнито-мягких ферромагнитных материалов. Электротехническая сталь набирается в тонкие пластины, изолированные друг относительно друга специальным слоем нанесённого лака.

Также читайте: Что такое напряжение шага

https://youtube.com/watch?v=SJzct0_DIvY

В процессе эксплуатации эффективность аппарата определяется:

поданной нагрузкой;
диэлектрической средой – веществом, использованным в качестве диэлектрика;
равномерностью подачи нагрузки;
температурой масла в агрегате;
степенью нагрева катушек и сердечника.

Если в ходе работы агрегат постоянно недогружать или нарушать паспортные условия эксплуатации, помимо опасности выхода из строя это ведёт к снижению эффективности устройства.

Трансформатор, в отличие от электрических машин, практически не допускает механических потерь энергии, поскольку не включает движущихся узлов. Незначительный расход энергии возникает за счёт температурного нагрева устройства.

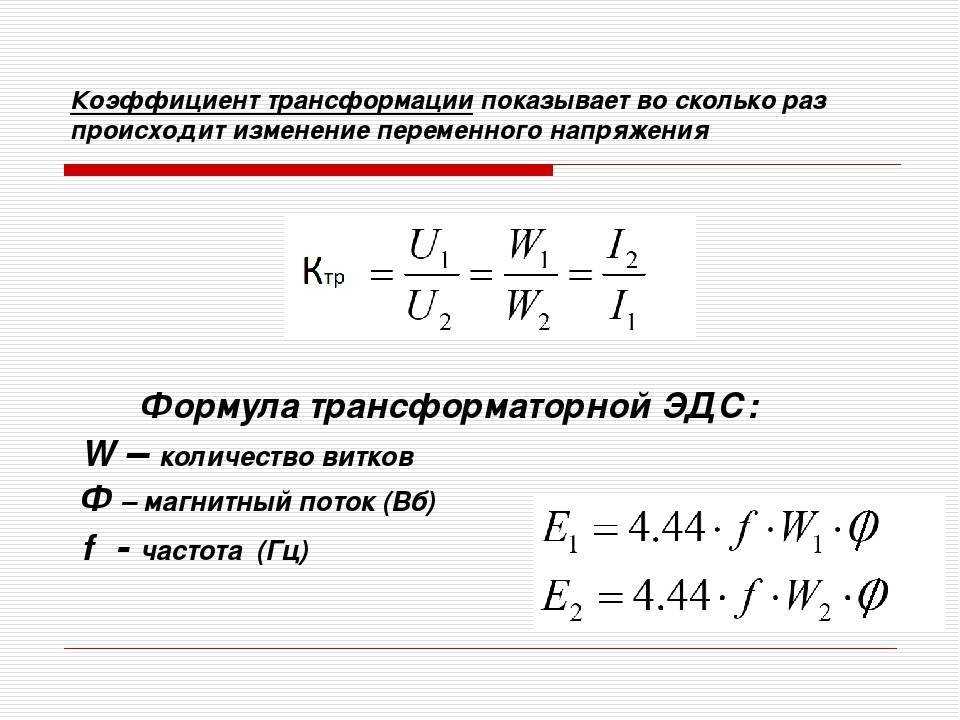

Как рассчитать коэффициент трансформации

Коэффициентом трансформации «k» называется отношение напряжения U1 на концах первичной обмотки трансформатора к напряжению U2 на выводах его вторичной обмотки, определенному на холостом ходу (когда вторичных обмоток несколько, то коэффициентов k – тоже несколько, они определяются в этом случае по очереди). Это отношение принимается равным соотношению количеств витков в соответствующих обмотках.

Величина коэффициента трансформации легко вычисляется путем деления показателей ЭДС обмоток исследуемого трансформатора: ЭДС первичной обмотки – на ЭДС вторичной.

Коэффициент трансформации имеет очень важное значение как величина, при помощи которой вторичная обмотка приводится к первичной. В эксплуатационных условиях имеет большое значение коэффициент трансформации напряжения, под которым понимают отношение номинальных напряжений трансформатора. Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга

Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга.

В идеале потери мощности (на токи Фуко и на нагрев проводников обмоток) в трансформаторе полностью отсутствуют, поэтому и коэффициент трансформации для идеальных условий рассчитывается простым делением напряжений на выводах обмоток. Но ничего идеального в мире нет, поэтому иногда необходимо прибегать к замерам.

В реальности мы всегда имеем дело с повышающим или с понижающим трансформатором. У трансформаторов напряжения повышающих коэффициент трансформации всегда меньше единицы (и больше нуля), у понижающих — больше единицы. То есть коэффициент трансформации свидетельствует о том, во сколько раз ток вторичной обмотки под нагрузкой отличается от тока первичной обмотки, или во сколько крат напряжение вторичной обмотки меньше подаваемого на первичную обмотку.

Например, понижающий трансформатор ТП-112-1 имеет по паспорту коэффициент трансформации 7,9/220 = 0,036, значит номинальному току (по паспорту) вторичной обмотки в 1,2 ампера соответствует ток первичной обмотки 43 мА.

Зная коэффициент трансформации, измерив его например двумя вольтметрами на холостом ходу, можно убедиться в правильности соотношения количеств витков в обмотках. Если зажимов несколько, то измерения проводят на каждом ответвлении. Измерения такого рода помогают обнаруживать поврежденные обмотки, определять их полярности.

Есть несколько путей определения коэффициента трансформации:

путь непосредственного измерения напряжений вольтметрами;

методом моста переменного тока (например портативным прибором типа «коэффициент» для анализа параметров трехфазных и однофазных трансформаторов);

по паспорту данного трансформатора.

Для нахождения реального коэффициента трансформации традиционно применяют два вольтметра . Номинальный коэффициент трансформации рассчитывают путем деления значений напряжений, измеренных на холостом ходу (они и указаны в паспорте на трансформатор).

Если проверяется трехфазный трансформатор, то измерения следует провести для двух пар обмоток с наименьшим током КЗ. Когда трансформатор имеет выводы, часть которых скрыта под кожухом, то значение коэффициента трансформации определяется только для тех концов, которые доступны снаружи для присоединения приборов.

Если трансформатор однофазный, то рабочий коэффициент трансформации легко рассчитать, разделив напряжение приложенное к первичной обмотке, на в этот же момент измеренное вольтметром напряжение на вторичной обмотке (с подключенной нагрузкой ко вторичной цепи).

Применительно к трехфазным трансформаторам, данная операция может быть выполнена различными путями. Первый путь — подача на высоковольтную обмотку трехфазного напряжения от трехфазной сети, или второй путь – подача однофазного напряжения только на одну высоковольтную обмотку из трех, без выведения или с выведением нулевой точки. В каждом варианте измеряют линейные напряжения на одноименных зажимах первичных и вторичных обмоток.

В каждом случае нельзя подавать на обмотки напряжение существенно превосходящее номинальное значение, указанное в паспорте, ведь тогда погрешность измерения окажется высокой из-за потерь даже на холостом ходу.

Электронные приборы учета

Данные счетчики достаточно дорогостоящи, однако цена оправдывает качество. Эти устройства имеют высокий класс точности, что сводит погрешности показаний к минимуму. У данных устройств есть функция многотарифности. Принцип действия такого счетчика основан на том, что он трансформирует сигнал в цифровой код, который затем расшифровывается микроконтроллером. Затем данные выводятся на дисплей. Такие счетчики имеют возможность вести учет в нескольких направлениях, они намного компактнее и занимают меньше места. К отрицательным качествам следует отнести гиперчувствительность к скачкам напряжения, а также такие счетчики непригодны для ремонта.

Разные виды трансформаторов и их коэффициенты

Хотя конструктивно преобразователи мало чем отличаются друг от друга, назначение их достаточно обширно. Существуют следующие виды трансформаторов, кроме рассмотренных:

силовой;
автотрансформатор;
импульсный;
сварочный;
разделительный;
согласующий;
пик-трансформатор;
сдвоенный дроссель;
трансфлюксор;
вращающийся;
воздушный и масляный;
трехфазный.

Особенностью автотрансформатора является отсутствие гальванической развязки, первичная и вторичная обмотка выполнены одним проводом, причем вторичная является частью первичной. Импульсный масштабирует короткие импульсные сигналы прямоугольной формы. Сварочный работает в режиме короткого замыкания. Разделительные используются там, где нужна особая безопасность по электротехнике: влажные помещения, помещения с большим количеством изделий из металла и подобное. Их k в основном равен 1.

Пик-трансформатор преобразует синусоидальное напряжение в импульсное. Сдвоенный дроссель – это две сдвоенные катушки, но по своим конструктивным особенностям относится к трансформаторам. Трансфлюксор содержит сердечник из магнитопровода, обладающего большой величиной остаточной намагниченности, что позволяет использовать его в качестве памяти. Вращающийся передает сигналы на вращающиеся объекты.

Воздушные и масляные трансформаторы отличаются способом охлаждения. Масляные применяются для масштабирования большой мощности. Трехфазные используются в трехфазной цепи.

Более подробную информацию можно узнать о коэффициенте трансформации трансформатора тока в таблице.

Номинальная вторичная нагрузка, В	3	5	10	15	20	30	40	50	60	75	100
Коэффициент, n	Номинальная предельная кратность
3000/5	37	31	25	20	17	13	11	9	8	6	5
4000/5	38	32	26	22	20	15	13	11	10	8	6
5000/5	38	29	25	22	20	16	14	12	11	10	8
6000/5	39	28	25	22	20	16	15	13	12	10	8
8000/5	38	21	20	19	18	14	14	13	12	11	9
10000/5	37	16	15	15	14	12	12	12	11	10	9
12000/5	39	20	19	18	18	12	15	14	13	12	11
14000/5	38	15	15	14	14	12	13	12	12	11	10
16000/5	36	15	14	13	13	12	10	10	10	9	9
18000/5	41	16	16	15	15	12	14	14	13	12	12

Почти у всех перечисленных приборов есть сердечник для передачи магнитного потока. Поток появляется благодаря движению электронов в каждом из витков обмотки, и силы токов не должны быть равны нулю. Коэффициент трансформации тока зависит и от вида сердечника:

Коэффициентом трансформации трансформаторов называется отношение напряжения обмотки высшего напряжения (ВН) к напряжению обмотки низшего напряжения (НН) при холостом ходе:

Где: Кл- коэффициент трансформации линейных напряжений;

U1 — линейное напряжение обмотки ВН;

U2 — линейное напряжение обмотки НН.

При определении коэффициента трансформации однородных трансформаторов или фазного коэффициента трансформации трехфазных

трансформаторов отношение напряжения можно приравнять к отношению чисел витков обмотки

где: Кф — фазный коэффициент трансформации;

U1ф,U2ф — фазные напряжения обмоток ВН и НН соответственно;

WI,W2 — число витков обмоток ВН и НН соответственно.

При измерении линейного коэффициента трансформации трехфазного трансформатора равенство отношения высшего и низшего линейных напряжения обмоток и соответственно числа витков ВН и НН сохраняется лишь при одинаковых группах соединения этих обмоток.

Если первичная и вторичная обмотки соединены по одинаковой схеме, например, обе в звезду, обе в треугольник и так далее, фазный и линейный коэффициенты трансформации равны друг другу. При различных схемах соединений обмоток, например, одной в звезду, а другой в треугольник, линейньй и фазный коэффициенты трансформации неодинаковы (они в данном случае отличаются друг от друга в 3 раз).

Определение коэффициента трансформации производится на всех ответвлениях обмоток и для вех фаз. Эти измерения, кроме проверки самого коэффициента трансформации дают возможность проверить также правильность установки переключателя напряжения на соответствующих ступенях, а также целостность обмоток.

Для определения коэффициента трансформации применяют метод двух вольтметров (рис.2)

Рис.2 Определение коэффициента трансформации.

Со стороны высокого напряжения (ВН) подводится трехфазовое напряжение 220 В и измеряется напряжение на вторичной обмотке.

Внимание! Напряжение подводится только к обмоткам ВН (А, В, С). Результаты измерений заносятся в таблицу 2

Пределы измерения вольтметров: PV1-250 В,PV2-15В

Результаты измерений заносятся в таблицу 2. Пределы измерения вольтметров: PV1-250 В,PV2-15В.

Примечание: В данной работе трансформатор имеет одно положение переключателя.

Коэффициент трансформации отдельных фаз, замеренных на одних и тех же ответвлениях не должен отличаться друг от друга более чем на 2%.

Примеры решения задач

ПРИМЕР 1

Задание

Первичная обмотка трансформатора имеет 2000 витков, а вторичная 200 витков. Каков коэффициент трансформации? Трансформатор работает как повышающий или как понижающий? Чему будет равно напряжение на вторичной обмотке трансформатора, если на первичную обмотку подается напряжение ?

Решение

В качестве основы для решения задачи используем выражение:

Так как число витков нам известно, вычислим коэффициент трансформации:

Title=»Rendered by QuickLaTeX.com»>

Выразим из формулы (1.1) , имеем:

Вычислим искомое напряжение:

Ответ

1) 2) Трансформатор понижающий. 3) В.

ПРИМЕР 2

Задание

Автотрансформатор — это катушка, которая надета на железный сердечник и имеет несколько отводов (рис.1) через назначенное количество витков. Между зажимами 1-2 имеется 100 витков, между точками 2-3 имеется 200 витков, между зажимами 3 и 4 — 300 витков. К зажимам 1 и 3 подано напряжения 220 В. Каким будет напряжение если снимать его между зажимами 1 и 2? Каков при этом коэффициент трансформации?

При использовании различных типов трансформаторов, а также счетчиков электрической энергии нередко возникает вопрос, что такое коэффициент трансформации. По своей сути, данный параметр представляет собой техническую величину. В качестве примера можно взять счетчик электроэнергии прямого включения, работающий с малыми токами нагрузки. Однако токи, которые нужно измерить, имеют гораздо более высокое значение. Их требуется уменьшить, чтобы прибор учета не сгорел. С этой целью используются , подбираемые в соответствии с нагрузкой потребителя, а также силовой трансформатор. В связи с этим, коэффициент трансформации может быть разным, в зависимости от оборудования, установленного в квартире.

Счетчик, работающий через трансформатор, учитывает не реальное значение потребленной электроэнергии, а той, которая понижена тока в определенное количество раз. Эти разы и будут коэффициентом трансформации. Данная величина показывает во сколько раз входной ток или напряжение, больше или меньше такого же параметра на выходе.

Преобразователь тока в напряжение

Преобразователь тока в напряжение (или сокращенно I-U преобразователь) — это схемное решение, позволяющее преобразовывать выходной токовый сигнал источника в напряжение.

Так же его называют усилитель — преобразователь сопротивления. Такое название в технической литературе было дано за то, что простейший преобразователь тока в напряжение — это резистор.

Вся магия преобразования происходит по закону дедушки Ома. Ток iвх протекая через резистор R вызывает на нем падение напряжение Uвых. Величина этого напряжения прямо пропорциональна произведению сопротивления резистора и входного тока. Пожалуй формулой все звучит даже проще:

Основной недостаток использования одного резистора состоит в его ненулевом сопротивлении. Это обстоятельство становится серьезной проблемой, когда источник не в состоянии обеспечить необходимый уровень напряжения на резисторе. Результатом буду просадки напряжения на выходе.

Еще больше сопротивление сказывается на работе преобразователя, если у источника тока малый выходной рабочий диапазон. К таким источникам относится, например, фотодиод. Его выходной ток составляет единицы мкА.

В случае же ЦАПа, особенно высококачественного, использование резистора для преобразования предпочтительнее. Почему и зачем читайте в статье Резистор для ЦАП с токовым выходом. Это обусловлено некоторыми фазовыми проблемами схем, которые будут рассмотрены. К счастью для нас, источникам вроде фотодиода фазовые искажения безразличны.
