Лучший кабель для проводки в квартире. NYM и ВВГнг-LS — отличия, характеристики.

На сегодняшний день существует огромный выбор кабельной продукции и разобраться досконально в их обозначениях и названиях без специальной литературы могут даже не все электрики. Первый вопрос, который встает перед потребителем решившим сделать ремонт электропроводки у себя дома – а какой кабель мне выбрать?

Рассмотрим только те виды кабеля, которые чаще всего нужно использовать при монтаже и замене электропроводки внутри квартиры или дома. Найти их в строительных магазинах не составляет большого труда.

Однако при покупке вы должны точно знать, что означают их буквы в сокращении, когда нужно применять ту или иную марку, и можно ли заменить один кабель другим, если какого-то из видов не оказалось в продаже.

Первый самый распространенный и наиболее правильный вариант кабеля – это ВВГнг и его разновидность ВВГнг-LS. Кабель из себя представляет следующую конструкцию:

Бывает одножильным и многожильным. При этом жила однопроволочная до сечения 25мм2. Чаще всего имеет плоскую форму, что бывает очень удобным, при закладывании его в узкую штробу в вертикальном положении.

Да и в пластиковых кабельных каналах удобно укладывать провод именно такой формы. При этом не забывайте, что в кабельном канале после укладки должно оставаться еще 40% свободного места.

Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают? означает, что изоляция сделана из полиВинилхлоридного материала оболочка кабеля также выполнена из полиВинилхлоридной изоляции кабель Голый, без какого-либо защитного бронированного покрова Чтобы просто запомнить, электрики между собой его называют:

Некоторые марки после ВВГ имеют в названии дополнительные буковки:

расшифровывается как ”плоский” обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение” кабель не горючий даже при прокладке в пучках

Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.

Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.

В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.

Единственно для чего может быть использована мелонаполненная смесь – исключительно для разделения изоляции от оболочки.

Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.

Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.

Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры. это сокращение от Low Smoke, то есть низкое дымо- и газовыделение

Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, таких как номинальный ток, вес, сопротивление представлены в таблицах ниже:

Один немаловажный совет – даже если у вас в доме еще нет заземляющего провода и система TN-C, а не TN-C-S, все равно всегда покупайте только трехжильный кабель.

Таким образом, вам не придется заново переделывать все проводку при изменении системы заземления. Ну а в крайнем случае, третья жила всегда будет оставаться резервной, если на фазной или нулевой жиле случится обрыв.

Часто задаются вопросом, а можно использовать простой ВВГнг, без индекса LS? Правила, которые за последние годы существенно поменялись говорят, что для прокладки внутри жилых помещений, простой ВВГнг запрещен.

Такую марку можно использовать только снаружи здания. Смотри ГОСТ 31565-2012 – скачать.

Объясняется это тем, что он хоть и не горит, зато под воздействием пламени выделяет огромное количество токсичных веществ. А ведь именно из-за продуктов горения, а не от огня и погибает при пожарах большинство людей.

Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков. Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.

M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений

domikelectrica.ru

Сертификаты соответствия и упаковка

Возможны 2 варианта стандартной упаковки для электрической проводки. Кабели, предназначенные для продажи в розницу в специальных строительных магазинах, наматываются на бухты. Для оптовой продажи кабели упаковываются в барабаны.

На любой упаковке кабельного изделия должна быть бирка. Она может быть разной формы, цвета и иметь разные способы крепления.

В любом случае на кабель прикрепляется бирка с описательной информацией, куда входит:

название завода-изготовителя или фирменный товарный знак;
марка кабеля;
дата производства;
соответствующий ГОСТ или ТУ;
число отрезов с указанием длины;
номер барабана;
масса;
знак гарантии качества;
отметка контролера.

На каждый кабель должна быть соответствующая документация, подтверждающая качество приобретаемого продукта. К таким документам относят:

сертификат о пожарной безопасности;
сертификат соответствия, подтверждающий право применения приобретенного кабеля для конкретного рода работ по монтажу электрических систем.

В прилагаемых документах всегда должно быть указание ГОСТа или ТУ и допустимый период эксплуатации. Если покупатель желает ознакомиться с документацией, то продавец обязан ее предоставить, но лишь в ознакомительных целях.

Внешний вид кабельного изделия

При покупке нужно обращать внимание не только на маркировку и документацию, но и на внешний вид кабеля. Если на продукции присутствуют повреждения, например, изгибы, помятость, сдавленность, то лучше не совершать покупку

Такие дефекты могут обозначать, что внутри кабеля также есть повреждения. Проводники могут иметь обрывы, быть замкнутыми друг на друге. Рекомендуется тщательно осматривать приобретаемый кабель и если вас устраивает качество продукта, то смело можно покупать.

Какое сечение кабеля использовать?

Сразу ответить на вопрос, какие кабели и провода требуются для устройства системы электроснабжения в квартире или частном доме сложно, так как для установки проводки необходимы несколько видов данных изделий.

По правилам безопасности, все розетки и домашние электроприборы должны иметь заземление. Поэтому чаще всего в жилых помещениях протягивают трехжильный кабель , имеющий «заземление», «фазу» или «ноль».

Для контура освещения, на который воздействует минимальная нагрузка от электрических сетей можно использовать кабель с площадью сечения 1,5мм2 и автоматический выключатель в 10А.

Для розеток, где нагрузка варьируется от 3 до 4 кВт подойдут кабели с сечением 2,5мм2. Такой кабель способен выдержать ток до 27А и мощность до 5,9 кВт.

Но все же не стоит нагружать электролинию до предельных значений, так как для бесперебойной работы нужен запас, который равен одной трети от возможной нагрузки. В данном случае понадобится выключатель на 16А.

Для устройства розетки для электрической плиты потребуется проложить кабель с площадью сечения 6 мм2 для мощности до 10,1 кВт и автомат для электрического тока в 32А.

При выборе вводного кабеля стоит обратить внимание на мощность, выделенную на жилое помещение. Обычно в таких случаях применяют кабель сечением 6-10 мм2

Кабель ВВГ-П-ХЛ

Кабель ВВГ-П-ХЛ используется как при внутренних, так и при наружных работах. Производитель отмечает, что изделие стойко переносит воздействия экстремально низких температур. Его можно использовать как для горизонтального, так и для вертикального монтажа.

Заказать

Отличия ГОСТ от ТУ

Чтобы отличить, какой продукт соответствует ГОСТ, а какой ТУ, рассмотрим живой пример. В качестве «подопытного» возьмем коаксиальный кабель «Конкорд». Взглянув на этикетку провода, мы видим, что здесь нет обозначения ГОСТ, но стоит маркировка ЕАС. Их этого следует, что изделие прошло всестороннюю проверку и попадает сразу под несколько государственных стандартов. Также, на этикетке указан ТУ – в нем указываются индексы материалов, которые были использованы при создании изделия.

Кроме маркировки на этикетке, соответствующие обозначения должны быть отпечатаны на самом кабеле. На нем указывается ТУ, знаки ЕАС, иногда ГОСТ и маркировка завода.

Сечение кабеля по ГОСТ не соответствует маркировке

Тут все просто – сертификат на кабели выдается не за имеющееся сечение, а по уровню сопротивления тока на 1 км провода. Получается, что имеющееся сечение провода по ГОСТ может не соответствовать заявленным цифрам. Согласно закону, такие отклонения допустимы. Также, необходимо учитывать, что ваш измерительный прибор (как правило, это линейка или рулетка) тоже имеет погрешности.

Есть ряд допустимых отклонений, которые не должны вас удивлять. Можно провести простой опыт – снимите с 1 метра кабеля оплетку и замерьте жилу в нескольких местах. При этом, проверните жилу, чтобы каждый замер был не с одной стороны. Скорее всего, вы получите несколько различных показателей сечения. Но, стоит учесть, что допустимая норма отклонений не должна превышать 10-15% от исходных показателей.

Смотрим на технический регламент — что лучше, ГОСТ или ТУ?

Технически «неподкованному» человеку может показаться, что разница между ГОСТ и ТУ минимальна. А ведь вправду – это два регламента с перечнем требований к продукции. К сожалению, между ТУ и ГОСТ мало общего. Написать ТУ производитель может под любое изделие, включая провода. Поэтому, специалисты при производстве проводки включают в ТУ самые разнообразные параметры.

К примеру, при написании ТУ, производители стали указывать более тонкий изоляционный слой покровов. Также, существенно пострадало качество токоведущих жил, ведь производитель сам вправе стал указывать допустимые нормы отклонений. Таким образом, занижение сечения токоведущих жил (от заявленных) может составлять от 10% до 40%. Указав все необходимые параметры в ТУ, производитель, согласно регламенту, никаких норм не нарушает и, следовательно, в случае «случайного короткого замыкания», возникшего из-за некачественной проводки, никакой ответственности не понесет.

Многие неблагонадежные компании-производители взяли на вооружение метод, позволяющий снижать сечение токоведущей жилы. Самое простое решение — сослаться на п. 2.2 ГОСТ 22483-2012, где указано, что если электрическое сопротивление соответствует нормам, то номинальное сечение провода может отличаться от изготовленного.

Иными словами, если производитель выпускает продукцию, соответствующую нормам по сопротивлению, следовательно, он вправе снизить диаметр токоведущей жилы, не в ущерб характеристикам. Но на практике получается, что даже эти требования не соблюдены. Практически каждый производитель стремится сэкономить на материалах для производства, но при этом существенно повысить стоимость своей продукции.

Второй и не менее важный недостаток ТУ — провода, согласно ТУ становятся тоньше, и соответственно производитель начинает уменьшать толщину оболочки. В результате, мы получаем кабель с прежними показателями сопротивления, но с тонкой оболочкой, которая нередко становится причиной возгораний и замыканий.

Почему производители и продавцы заинтересованы в кабелях ТУ, а не в ГОСТ

Здесь все просто. Производитель удешевляет производство продукции, но позиционирует готовый товар как высококачественный и современный. В результате можно «накрутить» цену кабеля по ТУ, но сделать его дешевле, чем ГОСТ. В итоге, компания (как и продавцы), получают высокую прибыль, и страдает только потребитель

Тем более, многие потребители просто не смотрят на маркировку, обращая внимание лишь на стоимость и заявленные характеристики кабеля

Лучший кабель для проводки в квартире. NYM и ВВГнг-LS — отличия, характеристики.

Некоторые марки после ВВГ имеют в названии дополнительные буковки:

В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.

Такую марку можно использовать только снаружи здания. Смотри ГОСТ 31565-2012 – скачать.

M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений

domikelectrica.ru

Расшифровка

Ассортимент проводниковой и кабельной продукции крайне велик. Поэтому для систематизации применяются специальные маркировки. В случае кабеля NYM расшифровка каждой буквы будет следующей:

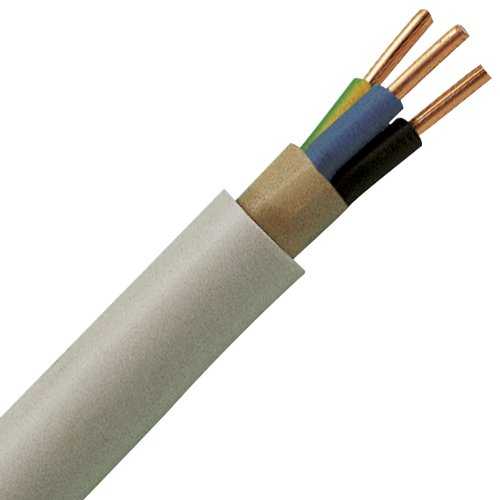

N — это знак немецкого стандарта (Normenleitung), свидетельствующий о том, что изделие прошло ряд проверок и по своим параметрам соответствует заявленным характеристикам. В комплекте с силовым кабелем NYM всегда присутствует сертификат соответствия международным стандартам качества.
Y означает, что для изготовления изоляции применяется поливинилхлорид (ПВХ). Особенностью этого материала является влагостойкость и отсутствие реакции с кислотами, спиртами, бензином, различными газами.
М означает наличие защитной оболочки, рассчитанной на небольшие деформации. Что делает электрический кабель NYM подходящим для монтажных работ.

На оболочке может присутствовать надпись VDE. Это аббревиатура Союза немецких электротехников (Verband Deutscher Elektrotechniker). Маркировка VDE информирует о том, что оболочка не поддерживает горение, допустимо применение в пожароопасных помещениях и изделие соответствует всем международным стандартам.

Маркировка электрического кабеля NYM зависит от наличия заземления и может содержать символ J или O. При этом символ O в маркировке может и не указываться, так как он информирует лишь об отсутствии провода, предназначенного для подключения заземления. Символ J свидетельствует о наличии такого проводника, поэтому указывается всегда.

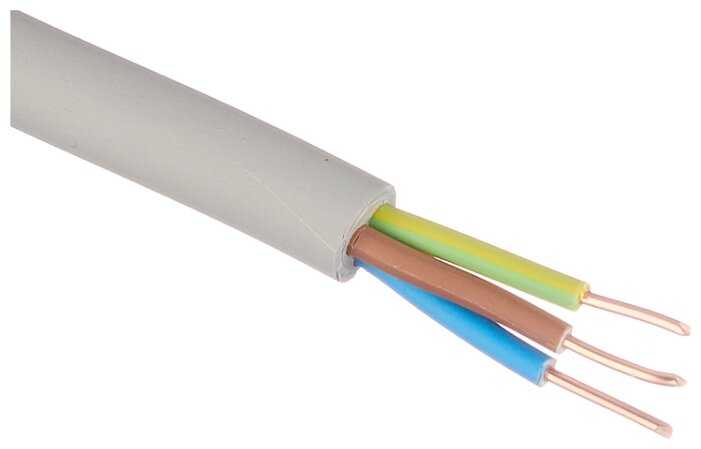

Кабель NYM-J характеризуется наличием жилы защитного заземления желто-зеленого цвета. Наполнение может быть из термоэластопласта, невулканизированной резины или высоконаполненного пластиката. Такая изоляция исключает образование трещин в процессе эксплуатации, повышает гибкость, придает правильную круглую форму.

К маркировке может добавляться приписка ОЖ. Она означает, что используемые жилы однопроволочные, а значит менее гибкие, чем многопроволочные.

Таким образом, завод изготовитель закладывает всю необходимую информацию в название провода NYM, описание которого содержит сведения о свойствах оболочки, количестве жил и сечении.

Например, маркировка NYM-J 3х3,5-0,88 означает, что это стандартный электрокабель с наружной оболочкой из ПВХ, тремя жилами сечением 3,5 мм² на напряжение 0,88 кВ и заземлением.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит. Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает. Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Сравнение параметров

Сравнение данных нагляднее делать, объединив сведения одной табличной формой. Элементы несоответствия выделены:

Техническая характеристика, типоразмер 3х4	Значение для
NYM	ВВГнг
Номинальное напряжение переменного тока частотой 50 Гц, В	660	660
Температура
Диапазон нормальной эксплуатации кабеля, °С	-50 ÷ +50	-50 ÷ +50
Предельно допустимая температура, не более, °С	70	70
Аварийное длительное, не более 8 часов, повышение не более, °С	80	80
Допустимая при КЗ в течение до 4 сек, не более, °С	160	160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С	-5	-15
Испытание
Испытательное напряжение, В	2000	3000
Время теста, мин	5	10
Механические
Номинальная толщина изоляции	0.8	0.7
Номинальная толщина промежуточного слоя	0.4	нет
Номинальная толщина оболочки	1.6	1.5
Вес 1 километра кабеля	270	194
Форма кабеля в сечении	Круглый	Круглый Плоский
Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз	4	7.5
Возможность уплотнения при вводе в оборудование	Да	Нет
Не распространяет горение при прокладке,	Одиночная	Групповая
Способность кабеля втягивать воду, гигроскопичность	Нет	Да
Стойкость оболочки к ультрафиолетовому излучению	Ниже	Выше
Удобство разделки концов кабеля	Выше	Ниже
Цвет наружной оболочки	Светло-серый	Черный
Номинальный срок эксплуатации, не менее, лет	30	30
Стоимость	Выше	Ниже

Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:

Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
Стоимость ВВГнг ниже.

Выбирать кабель для конкретного применения, необходимо учитывая особенности, характеристики, места и условия прокладки.

Для прокладки силовых или осветительных сетей используются специальные коммуникации. В основном для данных работ применяется электрический кабель NYM, у которого технические характеристики соответствуют использованию для промышленных или домашних нужд.

Виды

Кабель ВВГнг производится в различных изоляционных материалах, каждый из которых непосредственно влияет на особенности использования и технические характеристики:

ВВГ – стандартный провод с ПВХ изоляцией, неустойчивый к горению.
ВВГнг – отличается от предыдущего тем, что внешняя изолирующая оболочка данного провода выполнена из материала с добавлением галогеновых элементов, предотвращающих горение (нг – негорючий).
ВВГнг ls – для производства кабелей этого типа используется безгалогеновый поливинилхлорид, препятствующий распространению дыма. Расшифровка ls означает Low Smoke.
Кабель ВВГнг -frls – разработан для использования в условиях высокой вероятности возгорания. Аббревиатура frls означает Fire Resistance Low Smoke и говорит о том, что при возгорании провод выделяет минимальное количество газа и дыма, а также не распространяет огонь при групповой прокладке.
ВВГнг hf – кабель с поливинилхлоридной наружной изоляцией, выполненной из материала, не распространяющего горение (при групповой прокладке) и не выделяющего опасных газообразных веществ при возгорании.
ВВГнг-frhf –негорючий кабель из ПВХ, не распространяющего горение при групповой прокладке и не выделяющего вредных газов и дыма при возгорании.

Витая пара

Безгалогеновый поливинилхлорид, используемый для производства проводов ВВГнг ls и ВВГнг-frls, является огнестойким материалом. Он имеет такие же изоляционные характеристики, как стандартный ПВХ, но при этом слабо подвержен горению, практически не распространяет его и выделяет минимальное количество дыма.

Кроме перечисленных основных типов кабеля, встречаются следующие вариации:

Кабель АВВГнг является аналогом ВВГнг с одним отличием – токопроводящие жилы в нем делают не из меди, а из алюминия.
АВВГнг ls. В этом кабеле токопроводящие жилы изготавливают из алюминия, а внешнюю изоляцию из пластиката класса «low smoke» (пониженное газо- и дымовыделение).
ВВГнгд – буква «д» означает, что в конструкции кабеля применяется двойная изоляция.
АКВВГнг ls или АКВВГнг-sltx – контрольный алюминиевый кабель с изоляцией из негорючего поливинилхлорида, не распространяющего дым и огонь. Буква «К» в аббревиатуре марки провода означает, что он является контрольным.
ПВВГнг – стандартный кабель ВВГнг с усиленной изоляцией жил (термосшитый полиэтилен). Провода этой марки предназначены для прокладки внутри промышленных и производственных помещений.

Обычно производитель ставит на провод соответствующую маркировку, говорящую о его типе. Расшифровка аббревиатуры ВВГ проста и означает «винил-винил-голый». Это означает, что ВВГ – это провод с двойной поливинилхлоридной изоляцией поверх жильной проволоки. Буквы «нг» говорят, что изоляционный материал не распространяет горение, если кабель прокладывается в группе.

Расшифровка маркировки кабеля требует знания некоторых дополнительных обозначений:

Металл, из которого сделаны токопроводящие жилы: по умолчанию – медь; если в маркировке есть «А» — алюминий.
Материал изоляционной оболочки токопроводящих жил: «П» — полимер; «В» — ПВХ, «Пв» — полиэтилен.
Броня кабеля: по умолчанию – без брони, «Б» — броня есть.
Материал и конструкция наружной изоляционной оболочки: «П» — полимер; «В» — ПВХ, «Шв» — конструкция с защитным шлангом, «Шп» — с полиэтиленовым защитным шлангом.

https://youtube.com/watch?v=yVsolXDhnXM

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ).

Если завод получает ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).

Очень часто нам задают вопрос – что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ – то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

Обзор производителей

Сегодня российские оптовые и розничные продавцы предлагают купить силовой кабель NYM, выпускаемый как зарубежными, так и местными производителями. Напомним, что изготовление этой проводной марки регламентировано стандартом ФРГ — DIN VDE 0250 (часть 204), который устанавливает не жесткие, а средние параметры для толщины изоляционного и наружного слоя, при условии, что они не меньше номинального значения. Если NYM производится в России, то предприятие получает специальный сертификат-разрешение от немецкой стороны. Локальные требования к кабелю NYM определены собственными ТУ заводов-изготовителей, а также ГОСТ 23286 и ГОСТ IEC 60227-4-2011, которые, в отличие от DIN VDE, определяют точные номинальные показатели для диаметра провода по изолятору и оболочке с наименьшими допусками.

Более подробную информацию о стандартах изготовления читайте в статье: «В чём разница между ГОСТ, ТУ и VDE? Разбор стандартов изготовления»

Среди наиболее известных зарубежных предприятий следует упомянуть производителей из Турецкой республики — Denizli Cable LTD, ФРГ — Lapp Kabel, TKD Kabel, Helukabel, Каbeltec, Франции — Nexans и Сербии — Novkabel AD. В РФ лицензией на изготовление силового провода NYM обладают Псковкабель, Севкабель, Камкабель, Электрокабель и другие. Все импортные изделия обязательно маркированы аббревиатурой VDE.

Во время приобретения кабельной продукции важно обращать внимание на точность написания марки NYM. Дело в том, что на рынке присутствует значительное число «клонов», которые изготовлены по ТУ и не лицензированы по стандартам VDE, например, NUM, HUM, НУМ, НЮМ. Подделки чаще всего имеют проблемы с качеством резинового компаунд-заполнителя, который производится из дешевых материалов или по не оригинальной «рецептуре»

В результате заполняющий пластификатор может выделяться наружу кабеля, образовывая маслянистые пятна. В случае нарушения технологии изготовления изоляционного и наружного слоев, эти оболочки становятся хрупкими, что приводит к преждевременному выходу изделия из строя или форс-мажору в виде оплавления, задымления или даже возгорания

Подделки чаще всего имеют проблемы с качеством резинового компаунд-заполнителя, который производится из дешевых материалов или по не оригинальной «рецептуре». В результате заполняющий пластификатор может выделяться наружу кабеля, образовывая маслянистые пятна. В случае нарушения технологии изготовления изоляционного и наружного слоев, эти оболочки становятся хрупкими, что приводит к преждевременному выходу изделия из строя или форс-мажору в виде оплавления, задымления или даже возгорания.

Нужен проверенный кабель NYM?Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Электрический кабель с маркировкой NYM является качественным немецким проводником, который может применяться, как в промышленных целях, так и в быту. Данный проводник получил признание от множества электриков, т.к. обладает некоторыми достоинствами по сравнению с отечественной продукцией. Далее мы предоставим к Вашему вниманию технические характеристики кабеля NYM, расшифровку маркировки и обзор лучших производителей!

Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
более легкая разделка и монтаж;
поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
более эстетичный внешний вид;
более длительный срок эксплуатации.

Преимущества ВВГнг:

более широкий заявленный диапазон температуры эксплуатации;
не поддерживает горение при групповой прокладке;
считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.
