Как расшифровать маркировку трансформатора

Инструкция по использованию

Если вы планируете осуществлять работу с устройством, тогда необходимо изучить правила его использования. Также вам необходимо помнить, что устройство считается достаточно опасным. Если вы используете трансформатор ТМГ, тогда изучите рекомендации по использованию:

1. Работу с устройством необходимо осуществлять только в удобной одежде.
2. Нельзя осуществлять работу с устройством, которое имеет вмятины и трещины.
3. Постарайтесь регулярно проверять КТП на количество масла в баке.
4. Перед началом работы устройства проверьте его на работоспособность.
5. Для хранения трансформатора, вам может потребоваться сухое помещение.

Охладительная система

Условное обозначение трансформатора продолжается способом охлаждения. Сегодня существуют сухие, масляные разновидности. Также охладительная установка может иметь в своём составе негорючий текучий диэлектрик.

Масляные разновидности включают в себя около десятка различных конструкций оборудования. Если циркуляция жидкости внутри производится естественным путём, прибор имеет на щитке М. Если же она принудительная, здесь будет присутствовать обозначение Д. Оно соответствует также и сухим разновидностям приборов с представленным устройством внутренней циркуляции.

Если установлено оборудование с естественным движением масла и принудительным течением воды, оно маркируется сочетанием МВ. Для приборов с принудительной циркуляцией ненаправленного потока масла и естественным перемещением воздуха используется комбинация МЦ. Если же в таком устройстве направление масла чётко обозначено, маркировка будет НМЦ.

Для систем с принудительным ненаправленным движением масла и воздуха применяется обозначение ДЦ, а для направленного перемещения – НДЦ. Когда масло движется в пространстве между трубами и перегородками, по которым течёт вода, такой агрегат имеет на щитке букву Ц. Если же масло течёт по направленному вектору, прибор маркируется НЦ.

Охладительная система с жидким диэлектриком

Сегодня в «эксплуатацию» вводят новые разновидности устройств с различными улучшенными охладительными системами. Одной из них являются экземпляры техники с негорючим диэлектриком жидкого типа. Если охлаждение происходит посредством естественной циркуляции, представленная установка обозначается буквой Н. Если же присутствует принудительное движение воздуха, маркировка будет НД.

На табличке агрегатов с направленным потоком жидкого диэлектрика и принудительной циркуляцией воздуха указывается ННД. Это позволяет подобрать правильно тип аппаратуры.

Особенности эксплуатации

Установки представленной категории эксплуатируются строго в соответствии с общепризнанными стандартами. Ввод в эксплуатацию, контроль состояния оборудования производится обученными, опытными сотрудниками.

Представленная аппаратура устанавливается в районах с умеренным и холодным типом климата. Рядом запрещается хранить пожароопасные, взрывчатые, химические вещества, газы, жидкости.

Установка агрегата производится на высоте не более 1 км над уровнем моря. Конструкция не рассчитана на работу в условиях вибрации, механических ударов или тряски. Рабочий цикл достаточно длительный. Отключение аппаратуры производится для проведения планового ремонта, обслуживания. При появлении признаков неисправности, в аварийной ситуации, питание немедленно отключается.

Температура окружающей среды может достигать от +40 до -45ºС для категории У1. Климатическое исполнение ХЛ1 разрешает эксплуатацию в диапазоне от +40 до -60ºС. Относительная влажность составляет 80%. Перечисленные условия способствуют длительной, эффективной работе оборудования.

Рассмотрев особенности, принцип работы и обозначения трансформаторов НТМИ, можно правильно выбрать устройство, соответствующее потребностям потребителей.

Потеря напряжения в трансформаторе

Электромашины > Трансформаторы

Потеря напряжения в трансформаторе

Потеря напряжения в обмотках двухобмоточного трансформаторе определяется по формулам:
где Р — активная нагрузка трансформатора, Мвт;Q — реактивная нагрузка трансформатора, Мвар;S — полная нагрузка трансформатора, Мва; U — напряжение на зажимах трансформатора, кв;Uн — номинальное напряжение сети, кв;cosj — коэффициент мощности нагрузки трансформатора;R — активное сопротивление обмоток трансформатора;
X — реактивное сопротивление обмоток трансформатора:
В формулах (5-26) и (5-27): Sн — номинальная мощность трансформатора, Мва;Uн.т. — номинальное напряжение обмоток трансформатора, кв;DРк.з — потери короткого замыкания в трансформаторе, Мвт;Ux — падение напряжения, %, в реактивном сопротивлении трансформатора, определяемое по формуле (9-7).

В формулах (5-24), (5-25), (5-26) и (5-27) все величины должны быть отнесены или к стороне высшего (ВН), или к стороне низшего (НН) напряжения.В табл. 9-2 приведены значения активных и реактивных сопротивлений трансформаторов по отношению к стороне ВН. Пересчет этих сопротивлений по отношению к стороне НН производится по формулам:
где n — коэффициент трансформации трансформатора:
где — относительная величина напряжения, соответствующая данному ответвлению обмотки ВН; — номинальный коэффициент трансформации трансформатора.Величины потерь напряжения в трансформаторах при номинальной нагрузке и номинальном напряжении на зажимах для различных коэффициентов мощности приведены в табл. 5-29.

Таблица 5-29
Потеря напряжения, % в понижающих трансформаторах 6-35/0,4/0,23 кв при номинальной нагрузке

Номинальнаямощностьтрансформатора, ква	Номинальноенапряжениеобмотки ВН, кв	При коэффициенте мощности
,7	0,75	0,8	0,85	0,88	0,9	0,92	0,94	0,96	0,98	1,0
254063631001001601602502504004006306301 0001 0001 6001 600	6-106-106-10206-1020-356-1020-356-1020-356-1020-356-1020-356-1020-356-1020-35	4,394,344,294,684,275,804,165,654,075,554,025,514,675,404,685,414,625,36	4,314,244,184,544,155,574,025,403,925,293,865,244,455,124,465,134,395,07	4,204,114,044,364,015,293,855,103,734,983,674,924,184,794,194,804,124,74	4,043,943,844,133,814,943,624,723,504,593,424,523,854,393,864,403,784,33	3,923,803,703,963,664,673,464,443,324,313,244,233,614,093,624,103,544,03	3,823,693,583,823,544,473,324,233,184,093,104,013,423,873,443,883,353,80	3,703,563,443,663,404,243,173,993,033,842,943,763,213,613,223,623,143,54	3,553,413,283,473,233,962,993,702,843,552,753,462,963,312,973,322,893,24	3,373,213,083,233,023,622,773,352,613,192,523,102,662,942,672,962,582,87	3,112,942,802,902,743,162,462,882,302,712,202,612,252,452,262,462,172,38	2,402,202,032,031,971,971,661,661,481,481,381,371,201,211,221,221,121,12

Таблица для трансформаторов ГОСТ 12022-66 и 11920-66

Пример 5-7

Определить потери напряжения в трансформаторе 10/0,4 кв мощностью 630 ква со схемой соединений обмоток У/Ун-0, если нагрузка трансформатора S=500 ква при cosj=0,85, ответвление обмотки трансформатора -5% и величина напряжения на вторичной стороне трансформатора U=0,39 кв.Решение
Из табл. 9-2 для трансформатора 630 ква, 10/0,4 кв находим активное и реактивное сопротивления обмоток трансформатора по отношению к стороне ВН:
Номинальный коэффициент трансформации трансформатора равен:
Фактический коэффициент трансформации с учетом выбранного ответвления обмоток определяется по формуле (5-30):

Пересчитываем сопротивления трансформатора по отношению к стороне НН по формулам (5-28) и (5-29):
Номинальное напряжение сети на стороне НН трансформатора Uн=0,38 кв.Для cosj=0,85 sinj=0,527.Потерю напряжения в трансформаторе определяем по формуле (5-25):

Все страницы раздела на websorТрансформаторы силовые Трансформатор без стального магнитопровода (воздушный трансформатор) Идеальный трансформатор Простейшие приближенные эквивалентные схемы трансформатора со стальным магнитопроводом Расчеты электрических цепей с трансформаторами Потеря напряжения в трансформаторе

Примеры

Чтобы понимать, как трактовать информацию на корпусе аппаратуры, следует рассмотреть несколько примеров маркировок. Это могут быть следующие трансформаторы:

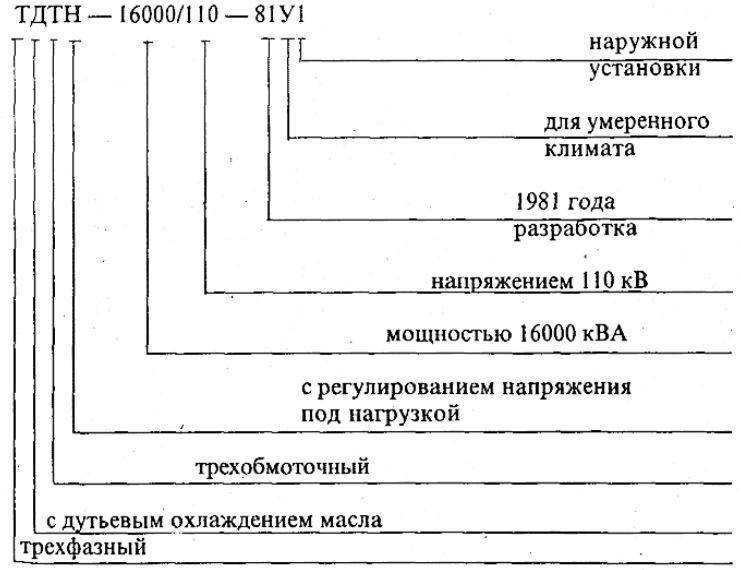

1. ТДТН-1600/110. Трехфазный класс техники понижающего типа. Он имеет масляное принудительное охлаждение, а также устройство РПН. Номинальная мощность равняется 1600, а напряжение ВН обмотки – 110 кВ.
2. АТДЦТН-120000/500/110-85. Автотрансформатор, который применяется в трехфазной сети. Он имеет три обмотки. Масляная система охлаждения имеет принудительную циркуляцию. Есть устройство РПН. Номинальная мощность составляет 120 МВА. Устройство понижает напряжение и работает между сетями 500 и 110 кВ. Разработка 1985 года.
3. ТМ-100/10 – двухобмоточный агрегат, который рассчитан для работы в трехфазной сети. Масляная система циркуляции имеет естественное перемещение жидкости. Изменение напряжения происходит при помощи ПБВ узла. Номинальная мощность составляет 100 кВА, а класс обмотки – 10 кВ.
4. ТРДНС-25000/35-80. Аппарат для трехфазной сети с двумя расщеплёнными обмотками. Охлаждение производится посредством принудительной циркуляции масла. В конструкции есть регулятор РПН. Применяется для нужд электростанции. Мощность агрегата составляет 25 МВА. Класс напряжения обмотки – 35 кВ. Конструкция разработана в 1980 году.
5. ОЦ-350000/500. Двухобмоточное устройство для однофазной сети повышающего класса. Применяется масляное охлаждение при помощи принудительного движения жидкости. Мощность 350 МВА, напряжение обмотки 500 кВ.
6. ТСЗ-250/10-79. Экземпляр для трехфазной сети с сухим способом охлаждения. Корпус защищённый. Мощность составляет 250 кВА, а обмотки – 10 кВ. Устройство создано в 1979 г.
7. ТДЦТГА-350000/500/110-60. Трехобмоточный прибор для трехфазной сети. Применяется для повышения напряжения. Трансформация происходит по принципу НН-СН и НН-ВН. Конструкция разработана в 1960 году.

Видео: Классификация трансформаторов

Рассмотрев особенности маркировки различных видов трансформаторов, можно правильно применять их на объекте. Знание обозначений позволяет понимать функции, основные технические характеристики подобного оборудования. Маркировка, включающая в себя буквы и цифры, соответствует ГОСТам, применяемым в процессе изготовления специальной техники.

Защиты и автоматика

Силовой трансформатор – дорогое и сложное оборудование, поэтому для снижения риска выхода из строя, негативного воздействия короткого замыкания на изделие используются различные виды защиты. Этот вопрос также будет подробно рассмотрен в следующих статьях. Трансформатор высокого напряжения защищает:

1. Газовая защита. Он активируется при интенсивном движении газа в баллоне, когда температура повышается или колеблется. Обычно газовая защита в таких моделях выполняется отдельно для устройства РПН и активной части. Реле жиклера немедленно реагирует на отключение, газовое реле на сигнал, а затем на отключение.
2. Дифференциальная защита. Это еще один тип защиты, используемый для отключения оборудования в случае короткого замыкания между витками или перекрытия шинного моста. Для этого снижается баланс токов, который снимается с ТТ 110 и 10 кВ. Это зона реализации, поэтому сюда также входит TSN.

Другое реле защиты считается резервной защитой типа PUMA или аналогичной. Он служит последним «оплотом».

Трансформаторы двухобмоточные ТДНС 1000035 У1

1. Бак трансформатора	6. Радиатор	Имя	Вес (кг
2. Развернуть	7. Устройство РПН	Масло, которое нужно долить	1800
3. Введите «0» ВН	8. Гардероб	Транспорт с маслом	22000
4. Введите ВН	9. Термосифонный фильтр	Общая масса масла	7000
5. Введите ЧЧ	10. Эстафета Бухгольца	Полная масса	26000

Трансформатор силовой масляный трехфазный двухобмоточный с регулированием напряжения под нагрузкой типа ТДНС-10000/35-У1, УХЛ1 класса напряжения 35 кВ предназначен для работы в электрических сетях и в составе комплектных трансформаторных подстанций.

Технические условия и расшифровка ТДНС 1000035 У1

ТДНС-10000/35-У1, УХЛ1:
Т — трехфазный трансформатор;
D — принудительная циркуляция воздуха и естественная
циркуляция масла;
H — регулирование напряжения под нагрузкой;
C — вариант трансформатора собственных нужд силовых установок;
10000 — номинальная мощность, кВА;
35 — класс напряжения обмотки ВН, кВ;
У1, УХЛ1 — климатическое исполнение и категория размещения по
ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 40°С. Окружающая среда невзрывоопасна, не содержит токопроводящей пыли, газов и паров в концентрациях, разрушающих металлы и изоляцию. Трансформаторы защитные соответствуют ГОСТ 12.2.007.2-75, изготавливаются по ГОСТ 11677-85 и ГОСТ 11920-85. ГОСТ 11677-85; ГОСТ 11920-85

• Номинальная мощность, кВА — 10 000
• Номинальная частота, Гц — 50
• Напряжение обмотки, кВ: ВН — 35; 36,75 НН — 6,3; 11,0
• Схема и группа соединения обмоток — Un/D-11
• Напряжение короткого замыкания на главной ветви, % — 8
• Потери, кВт: холостые — 12
• короткое замыкание — 60
• Ток холостого хода, % — 0,75
• Пределы регулирования напряжения ВН, % — +8×1,5 Масса, кг:
• активная часть — 12300
• масло трансформаторное — 7000
• транспорт — 22000
• полный — 26000
• Гарантийный срок составляет 3 года со дня ввода трансформатора в эксплуатацию.

Конструкция и принцип действия

В состав трансформатора входят следующие узлы: корпус, обмотки, основная изоляция, отводы, устройство регулирования напряжения, бак, система охлаждения, защитные устройства, вводы. Сердечник трансформатора состоит из вертикальных стержней, охваченных сверху и снизу ярмами, образующими замкнутую трехфазную магнитопровод.

Ламинирование пластин магнитной системы осуществляется по схеме с полным косым стыком на крайних стержнях и комбинированным на среднем стержне. Выравнивание стержней выполнено с использованием пресс-пластин и бандажей в виде одной детали из стеклоленты, хомута — с коромысловыми балками и металлическими полубандажами.

Обмотки цилиндрические, выполнены из прямоугольного провода марки АПБ и размещены концентрически на стержне сердечника в следующем порядке, считая от стержня: НН, ВН, РО.

Низкая барьерная изоляция, электрокартон чередуется с масляным зазором. На крышке бака установлен расширитель, вводы «О» блоков ВН, НН, ВН, ТВТ-35 кВ, система газоотвода. Бак трансформатора сварной, с верхним присоединением. Для перемещения внутри подстанции трансформатор оборудован тележками с роликами. Гусеницы для продольного и поперечного перемещения 1524 мм.

Система охлаждения трансформатора состоит из радиаторов, шкафа автоматического управления дутьем и электродвигателя вентилятора. Трансформатор снабжен лестницей для обслуживания газового реле. Предельные отклонения по присоединительным размерам соответствуют РД 16 20 1.05-88

Применение трансформаторов ТДН, ТРДН, ТДНС, ТРДНС, ТРДЦН

Силовые трехфазные трансформаторы применяются на электростанциях для сетей электропотребления собственных нужд, таких как принудительная циркуляция воздушного охлаждения и естественная циркуляция в трансформаторном масле, применяются ответвления под нагрузкой.

Две обмотки с регулированием напряжения под нагрузкой (РПН) выполняются с диапазоном регулирования ±8 х 1,5%. Высокая устойчивость к токам короткого замыкания.

Трансформаторы ТРДНС 25000 по технике безопасности соответствуют ГОСТ 12.2.007.2-75, изготавливаются по ГОСТ 11677-85 и ГОСТ 11920-85. ГОСТ 11677-85; ГОСТ 11920-85.

Тип выпуска баков для трансформаторов типа ТДНС, ТРДНС овальный. Для улучшения охлаждения можно использовать охлаждающие радиаторы. Для принудительного охлаждения используются специальные вентиляторы мощностью 250 Вт для обдува радиаторов внизу.

Два специальных крюка под верхней рамой бака позволяют транспортировать его к месту установки трансформатора.

В чем его достоинства и недостатки

Любое электротехническое приспособление обладает рядом преимуществ и недостатков. Однофазные электрические трансформаторы этому не исключение. Достоинств у них больше, чем минусов. Основными из них являются:

• обладают одним из самых больших коэффициентов полезного действия (КПД), который составляет 98 %;
• отлично охлаждаются и обладают повышенной стойкостью к перегрузкам и кратковременным скачкам напряжения;
• экологическая безопасность сухого вида. Масла в них нет, а значит, что окружающей среде ничего не может навредить даже после утилизации;
• отсутствие нужды соблюдения особых противопожарных мер в местах установки трансформаторов;
• сравнительно небольшие размеры, позволяющие устанавливать аппараты в небольшие отсеки.

Вам это будет интересно Цифровой электронный электросчетчик

Не лишены эти приборы и ряда недостатков, которые зависят от их вида и места применения:

• сложное обслуживание, если аппарат масляный. Его регулярно нужно проверять на пробой и подтекание резиновых прокладок, замена которых достаточно сложная;
• сухие однофазные приборы не переносят повышенную влажность, ветер, химические и физические воздействия, а также загрязнение;
• высокая стоимость сухих трансформаторов по сравнению с масляными.

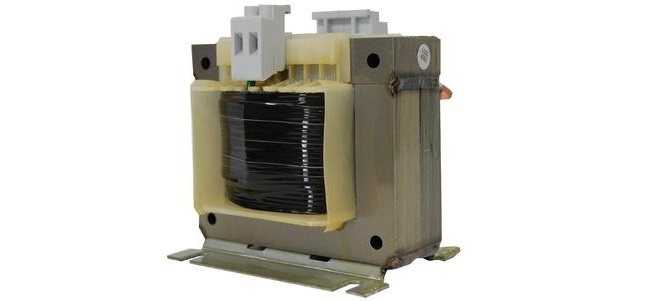

Обычный прибор для однофазных сетей

Исполнение

Установки могут отличаться между собой особенностями исполнения. Если в них присутствует принудительная циркуляция воды, это позволит понять присутствующая на корпусе буква В. При наличии защиты от грозы и поражения молнией, конструкция имеет маркировку Г.

Система может обладать естественной циркуляцией масла или негорючего диэлектрика. При этом в некоторых разновидностях используется защита с азотной подушкой. В ней нет расширителей, выводов во фланцах стенок бака. Обозначение имеет букву З.

Литая изоляция обозначается как Л. Подвесное исполнение определяет буква П. Усовершенствованная категория аппаратов обозначается как У. Они могут иметь автоматические РПН.

Оборудование с выводами и расширителем, установленными на фланцах стенках бака, маркируется буквой Ф. Энергосберегающий аппарат имеет пониженные потери энергии на холостом ходу. Его обозначают буквой Э.

Существующие виды трансформатор маркировка

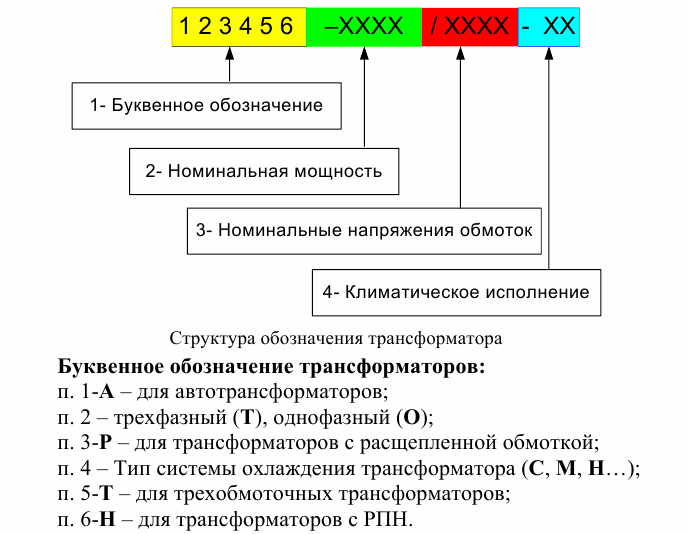

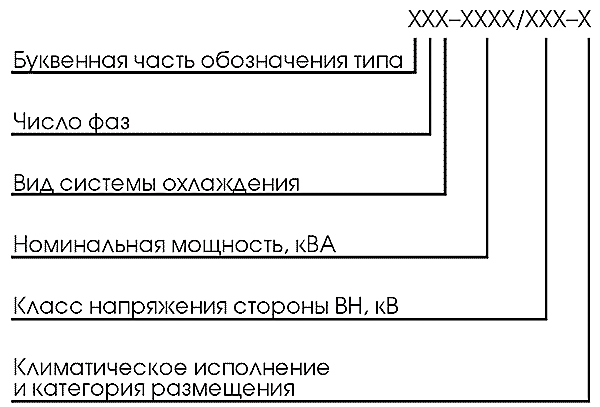

Независимо от каких-либо особенностей оборудования маркировка трансформаторов осуществляется в обязательном порядке с разновидности аппаратуры. В том случае, когда маркировка начинается с буквы А, это обозначает, что речь идет про автотрансформатор. Если же данная буква отсутствует, то перед вами устройство, которое относится к силовому типу.

В обязательном порядке приводится численность фаз. Благодаря этому имеется возможность отдать предпочтение оборудованию, которое работает от сети бытового или промышленного типа. В том случае, если осуществляется подключение оборудования к сети трехфазного типа, в маркировке трансформаторов вы обязательно увидите букву Т. Если же речь идет про однофазные модели, они обозначаются буквой О. Преимущественно трансформатор маркировка используется в сетях бытового предназначения.

Если принимать во внимание категорию установки, возможно использование на практике каких-либо особых обозначений. У трансформаторов напряжения или тока они могут совершенно различаться

Также различие заключается в том, что оборудование бывает защитного типа и для осуществления измерения тока. Первые используются для того, чтоб замерять значения переменного тока. Трансформаторы напряжения не применяют для осуществления передачи электрического тока, который имеет большую мощность. Главную роль в маркировке трансформаторов играют их конструкционные особенности. Конструкции, которые относятся к переходному типу, например, имеют в аббревиатуре букву П. В случае ее отсутствия перед вами оборудование опорного типа.

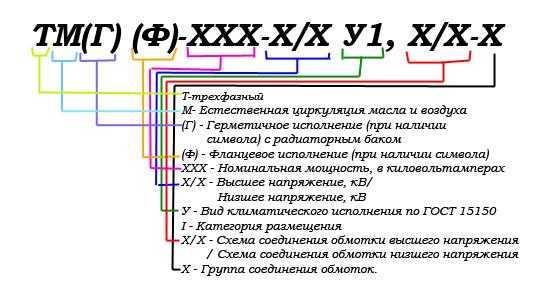

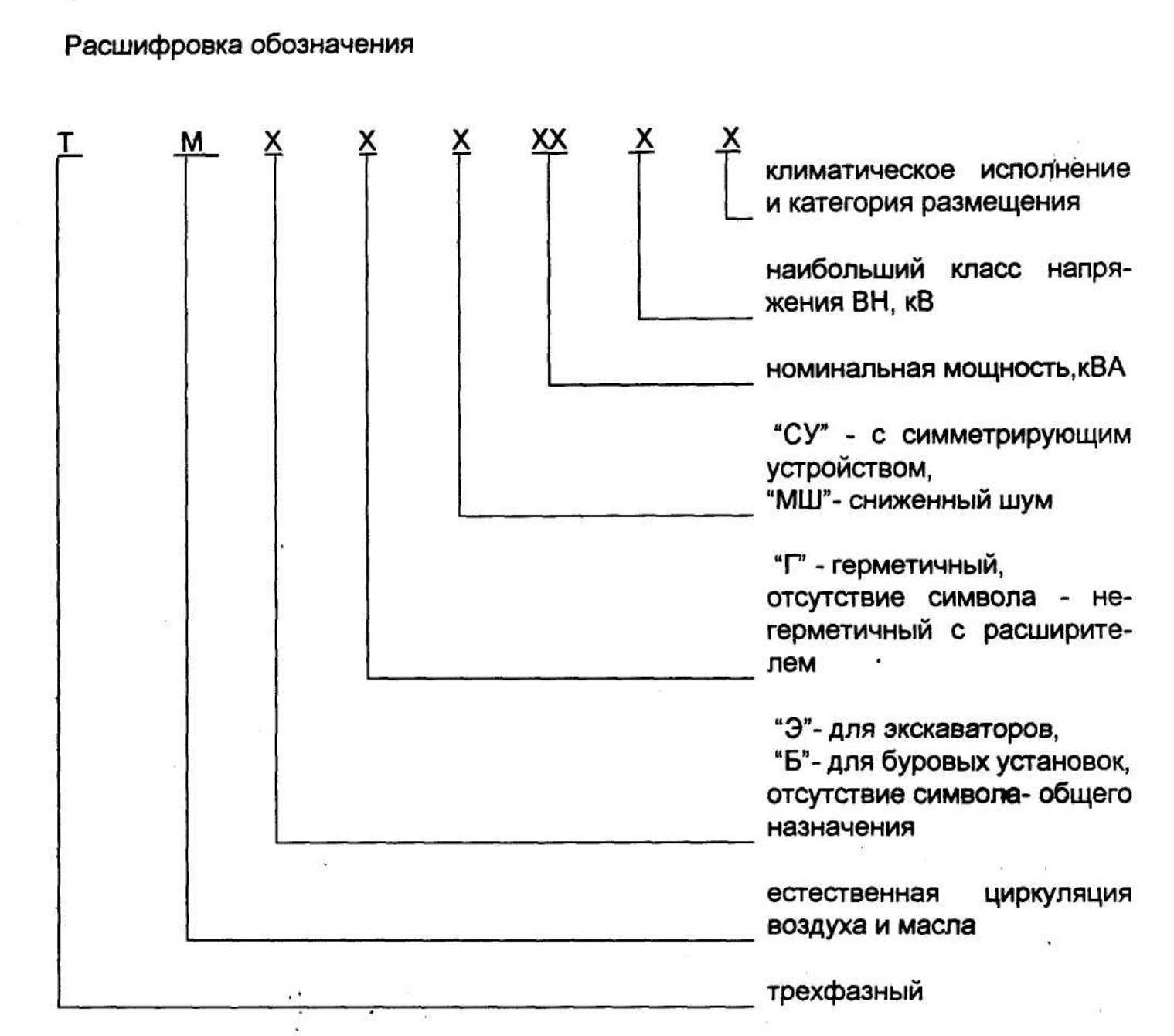

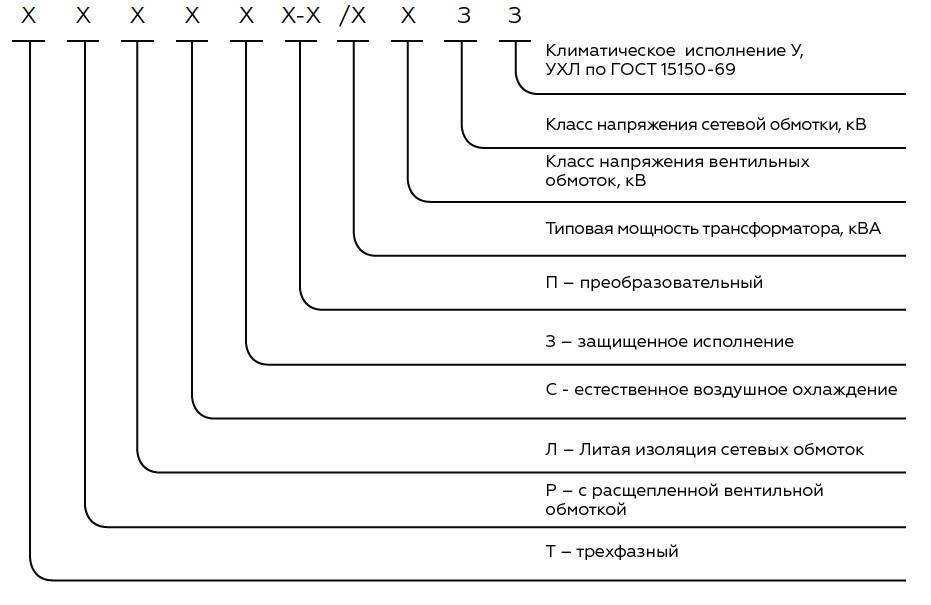

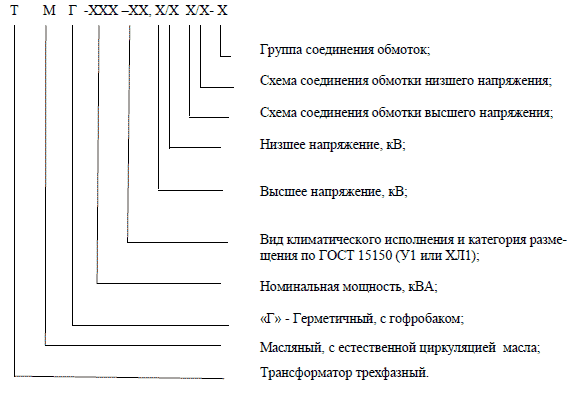

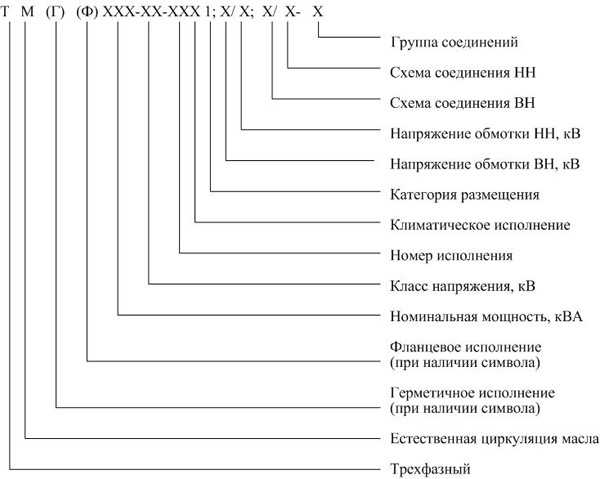

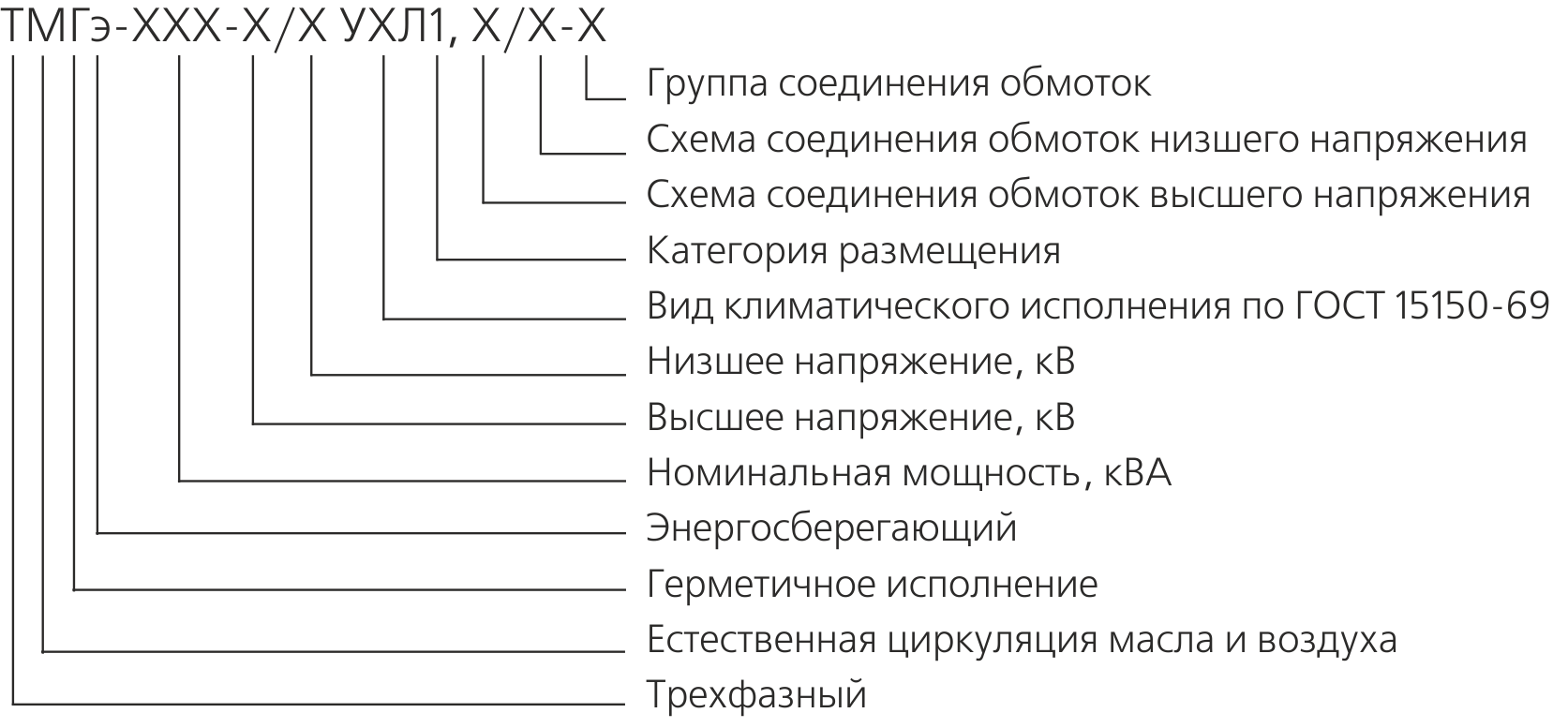

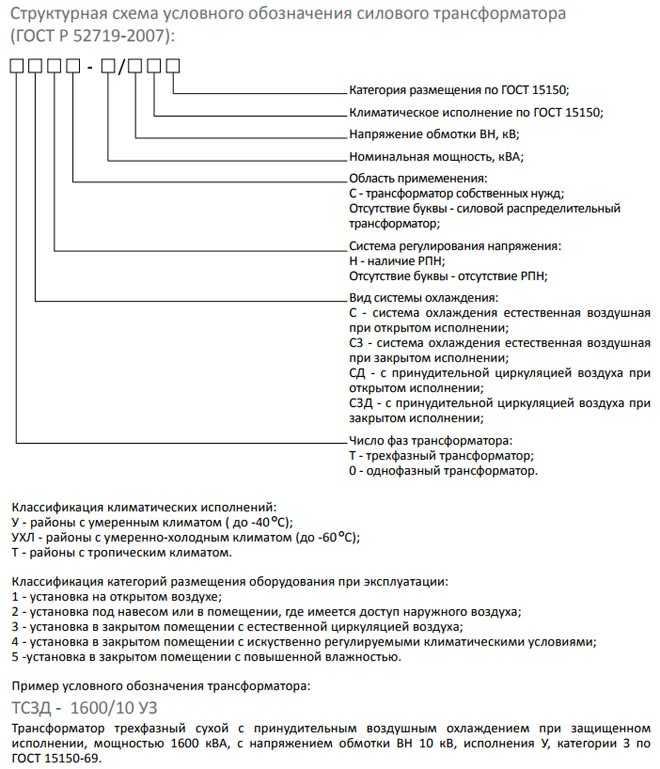

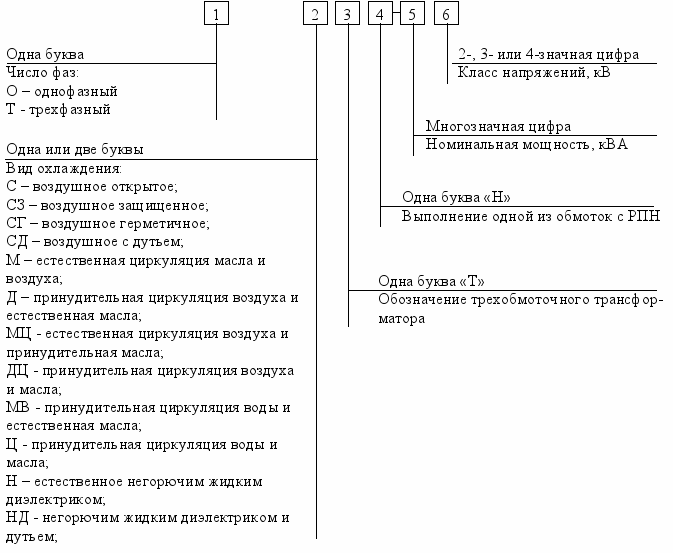

Маркировка силовых трансформаторов

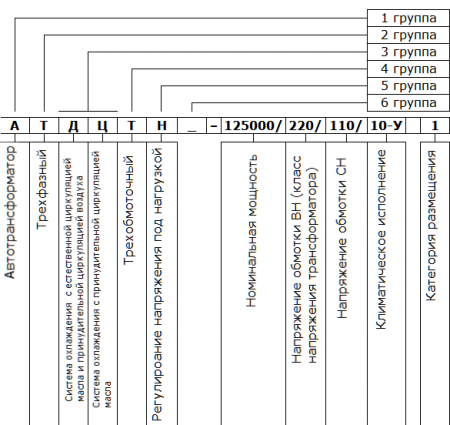

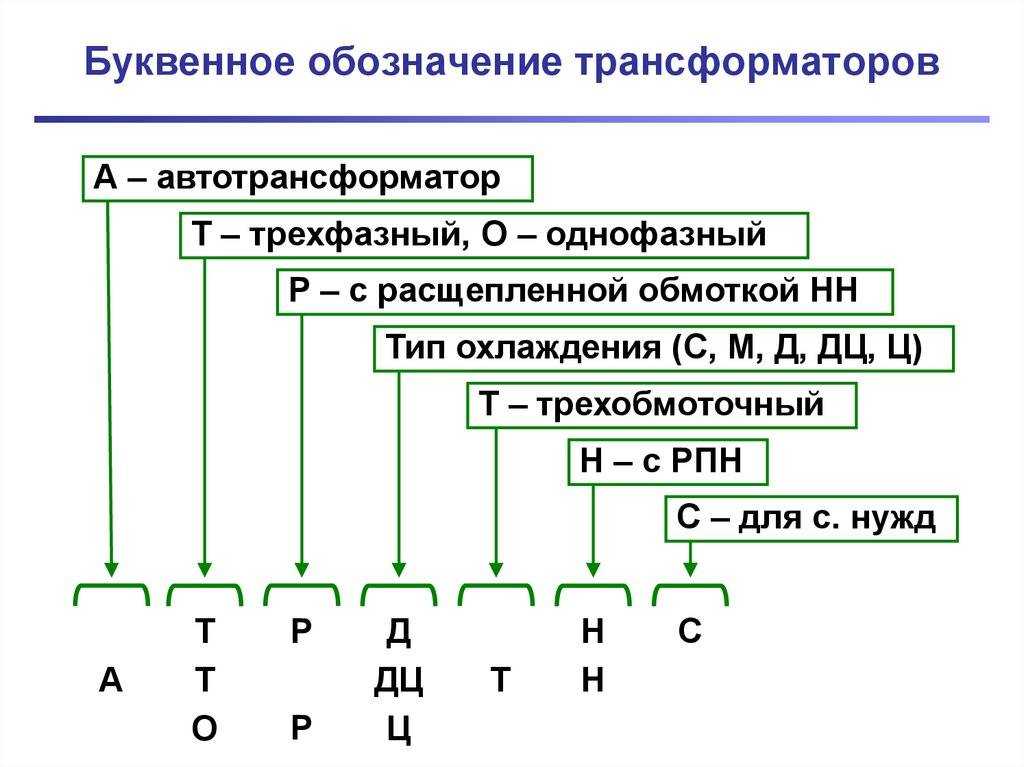

Пример и расшифровка маркировки силового трансформатора АТДЦТН-125000/220/110/10-У1

Пример маркировки трансформатора с обозначением позиций, параметров и климатического исполнения приводится на рисунке.

1. Назначение трансформатора (в обозначении может отсутствовать)
   • А — автотрансформатор
   • Э — электропечной
2. Количество фаз
   • О — однофазный трансформатор
   • Т — трехфазный трансформатор
3. Расщепление обмоток (в обозначении может отсутствовать)
4. Cистема охлаждения
   1. Сухие трансформаторы
      • С — естественное воздушное при открытом исполнении
      • СЗ — естественное воздушное при защищенном исполнении
      • СГ — естественное воздушное при герметичном исполнении
      • СД — воздушное с дутьем
   2. Масляные трансформаторы
      • М — естественное масляное
      • МЗ — с естественным масляным охлаждением с защитой при помощи азотной подушки без расширителя
      • Д — масляное с дутьем и естественной циркуляцией масла
      • ДЦ — масляное с дутьем и принудительной циркуляцией масла
      • Ц — масляно-водяное с принудительной циркуляцией масла
   3. С негорючим жидким диэлектриком
      • Н — естественное охлаждение негорючим жидким диэлектриком
      • НД — охлаждение негорючим жидким диэлектриком с дутьем
5. Конструктивная особенность трансформатора (в обозначении может отсутствовать)
   • Л — исполнение трансформатора с литой изоляцией
   • Т — трехобмоточный трансформатор
   • Н — трансформатор с РПН
   • З – трансформатор без расширителя и выводами, смонтированными во фланцах на стенках бака, и с азотной подушкой
   • Ф – трансформатор с расширителем и выводами, смонтированными во фланцах на стенках бака
   • Г – трансформатор в гофробаке без расширителя – “герметичное исполнение”
   • У – трансформатор с симметрирующим устройством
   • П – подвесного исполнения на опоре ВЛ
   • э – трансформатор с пониженными потерями холостого хода (энергосберегающий)
6. Назначение (в обозначении может отсутствовать)
   • С — исполнение трансформатора для собственных нужд электростанций
   • П — для линий передачи постоянного тока
   • М — исполнение трансформатора для металлургического производства
   • ПН – исполнение для питания погружных электронасосов
   • Б – для прогрева бетона или грунта в холодное время года (бетоногрейный), такой же литерой может обозначаться трансформатор для буровых станков
   • Э – для питания электрооборудования экскаваторов (экскаваторный)
   • ТО – для термической обработки бетона и грунта, питания ручного инструмента, временного освещения
   • Ш – шахтные трансформаторы (предназначены для электроснабжения угольных шахт стационарной установки)
   • Г — трансформатор с грозозащитой
   • К — трансформатор с кабельными вводами

См. также

• Схема замещения трансформатора
• Справочные данные параметров трансформаторов до 35 кВ
• Справочные данные параметров трансформаторов от 35 кВ

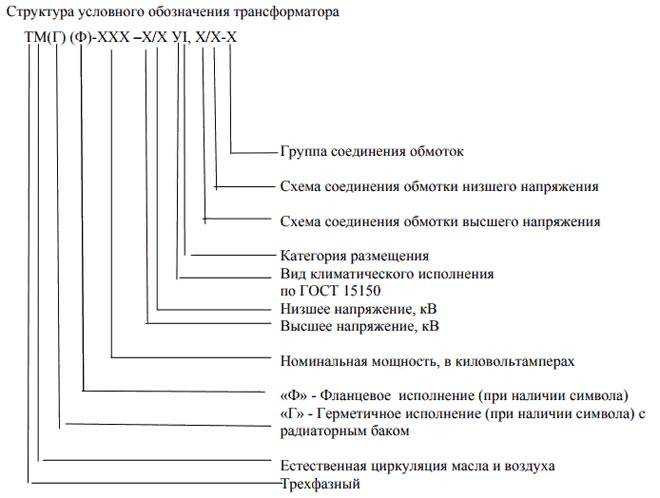

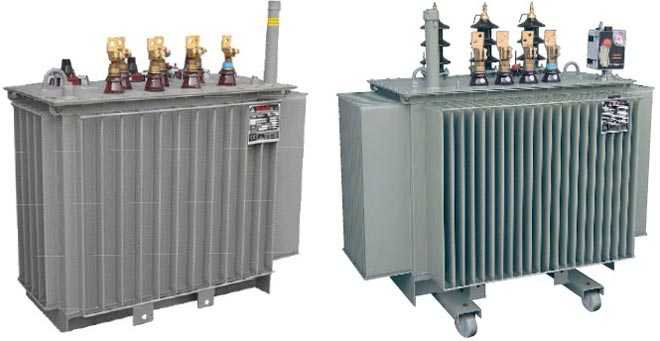

Трансформаторы ТМ

Исторически первыми появившимися силовыми масляными трансформаторами были трансформаторы марки ТМ. Эта аббревиатура собственно и означает «трансформатор масляный» (точнее трансформатор «трехфазный масляный»).

В трансформаторах с естественным масляным охлаждением магнитопровод с обмотками погружают в бак, наполненный очищенным минеральным (трансформаторным) маслом. Масло перед заливкой дегазируется, что позволяет увеличить электрическую прочность изоляции.

Характерной чертой внешнего вида трансформаторов ТМ с полным заполнением маслом является расширительный бак.

Во время работы трансформатора масло нагревается, его объем увеличивается. Увеличение объема масла компенсируется расширителем, который имеет масляный затвор с воздухоосушителем для очистки и осушения воздуха. Объем расширительного бака составляет около 10% от объема масла.

Трансформаторы марки ТМ не являются герметичными. Со временем трансформаторное масло может впитывать влагу и воздух из окуружающей среды, теряя при этом свои свойства. По этой причине для трансформаторов ТМ предусматривается регулярная замена трансформаторного масла, что, учитывая его объем (до 300-400 литров), является непростой процедурой и может проводиться только специалистами. Кроме того, возникает проблема утилизации старого трансформаторного масла.

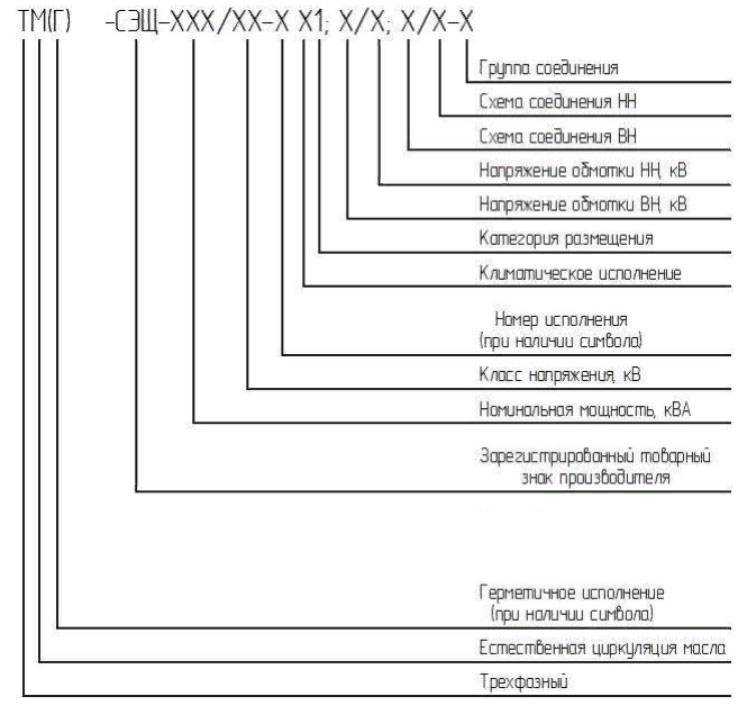

Указанных проблем лишены трансформаторы ТМГ с герметичным масляным баком, которые к настоящему времени практически полностью вытеснили трансформаторы ТМ до мощности 6,3 мВА.

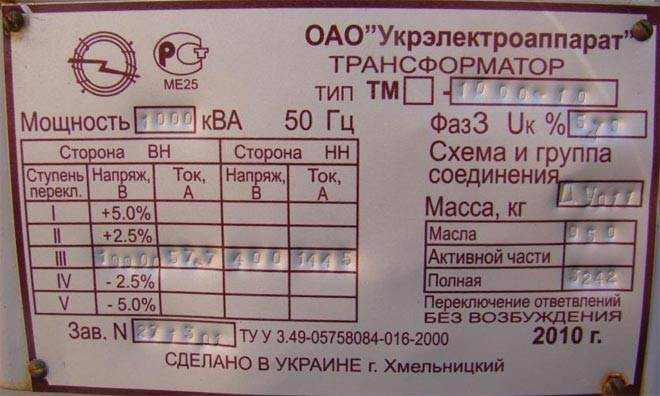

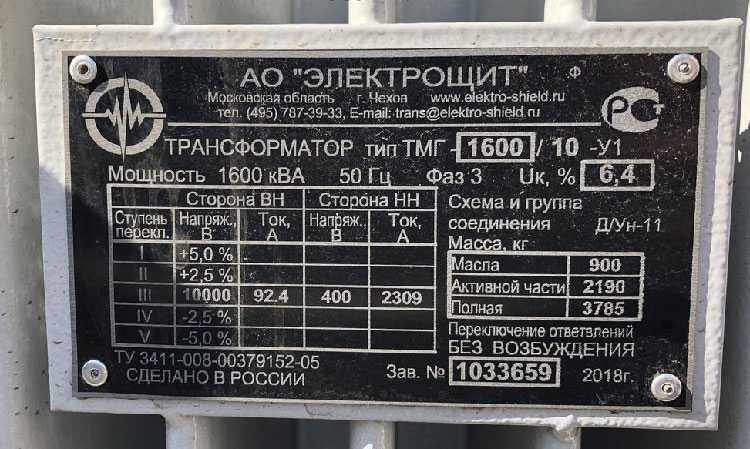

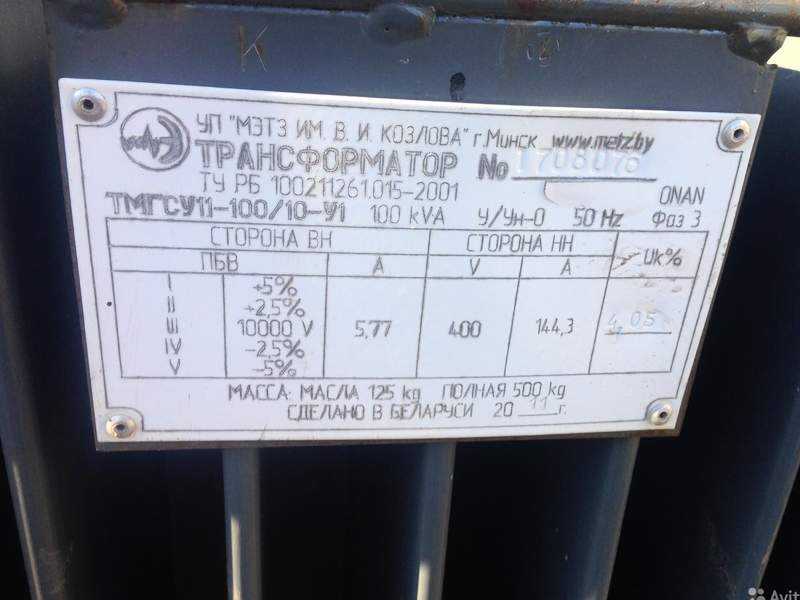

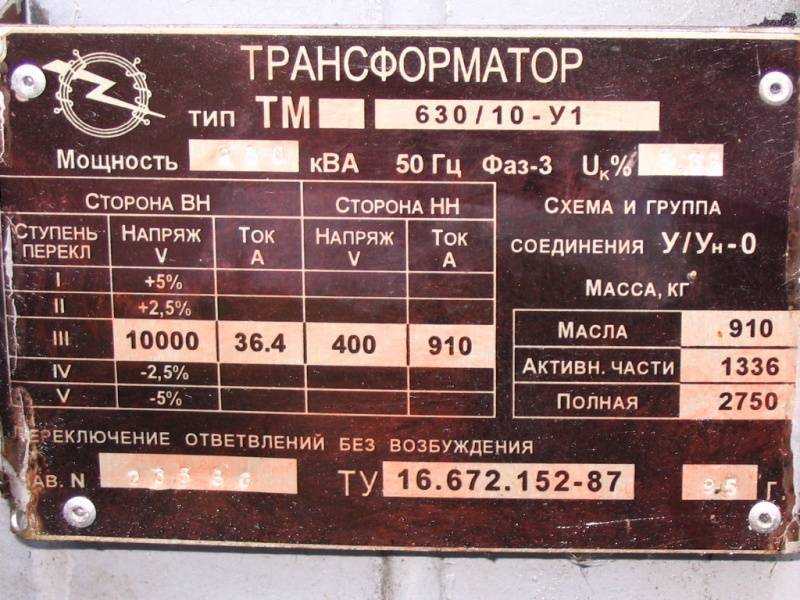

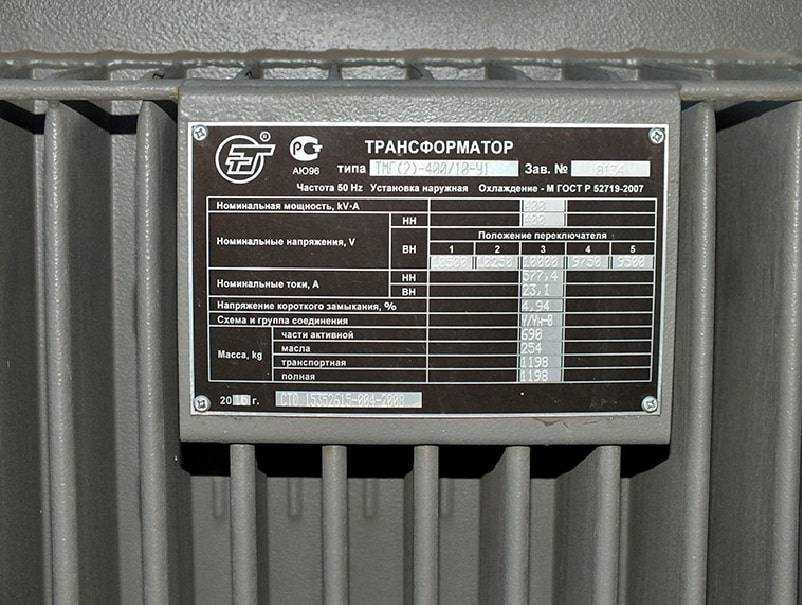

Знакомство с информацией

На видимой стороне представленного оборудования имеются данные, нанесение которых осуществляется одним из трех нижеперечисленных способов, таких как теснение, травление или гравировка. Каждый из представленных методов гарантирует долговечность сохранения информации. Также надпись сохраняет свою четкость на протяжении длительного периода, независимо от факторов окружающей среды и каких-либо дополнительных особенностей хранения оборудования. Информация о заводе, где было произведено оборудование, указывается на щитке, который выполнен из металла. Также там расположен год производства и заводской номер, который был присвоен оборудованию в процессе производства.

Кроме информации, которая предоставляется об производителе, в любом случае будет присутствовать информация относительно самого агрегата. Поэтому на всем оборудовании представлена номер стандарта, к которому относится само оборудование. Также обязательной для нанесения является информация о показателе номинальной мощности. Важным является наличие данных о напряжении ответвлений витков катушек.

Для каждого типа обмотки имеется определенный показатель номинального тока

Важно точно привести данные о количестве фаз для установки и частоты тока. Обязательной к предоставлению является информация о конфигурации и групп соединения катушек. Исходя из данных, которые были приведены вашему вниманию немного выше, следует перейти к информации о трансформатор маркировка с параметрами напряжения

К установке имеются определенные требования, соблюдение которых является необходимым. Различают два типа установки трансформатора маркировка – наружную и внутреннюю

Исходя из данных, которые были приведены вашему вниманию немного выше, следует перейти к информации о трансформатор маркировка с параметрами напряжения. К установке имеются определенные требования, соблюдение которых является необходимым. Различают два типа установки трансформатора маркировка – наружную и внутреннюю.

Благодаря указанию в маркировке трансформаторов технических характеристик имеется возможность точно определиться с предполагаемым методом охлаждения оборудования, вес масла, который размещается в бачке, массу начинки, которая является активной. Возле привода переключателя имеется информация относительно его расположения. В том случае, когда в установке используется способ охлаждения сухого типа, представляются на оборудовании данные относительно мощности аппаратуры в случае отключенного вентилятора. Возле щитка в обязательном порядке выбивается заводской номер конструкции. Также эта информация имеется и на баке и возле сердечника.
