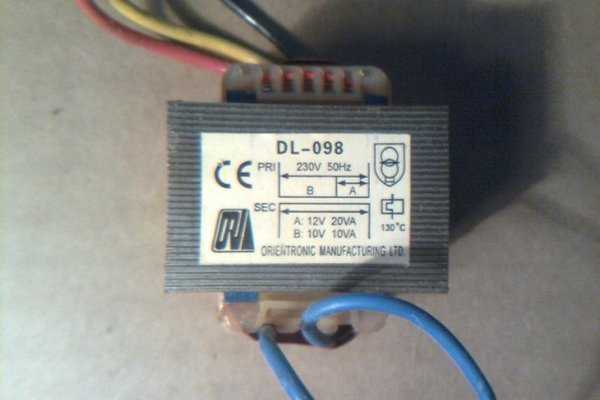

Что такое однофазный трансформатор

ОБЛАСТЬ ПРИМЕНЕНИЯ

Трансформаторы получили широкое распространение, как в промышленности, так и в быту. Одной из основных областей их промышленного применения является передача электроэнергии на дальние расстояния и ее перераспределение.

Не менее известны сварочные (электротермические) трансформаторы. Как видно из названия, данный тип устройств применяется в электросварке и для подачи питания на электротермические установки. Также достаточно широкой областью применения трансформаторов является обеспечение электропитания различного оборудования.

В зависимости от назначения трансформаторы делят на:

Являются наиболее распространенным типом промышленного трансформатора. Применяются для повышения и понижения напряжения. Используется в линиях электропередач. По пути от электрогенерирующих мощностей до потребителя электроэнергия может несколько раз проходить через повышающие силовые трансформаторы, в зависимости от удалённости конкретного потребителя.

Перед подачей непосредственно на приборы потребления (станки, бытовые и осветительные приборы) электроэнергия претерпевает обратные преобразования, проходя через силовые понижающие трансформаторы.

Тока.

Выносные измерительные трансформаторы тока используются для обеспечения работоспособности цепей учета электроэнергии защиты энергетических линий и силовых автотрансформаторов. Они имеют различные размеры и эксплуатационные показатели. Могут размещаться в корпусах небольших приборов или являться отдельными, габаритными устройствами.

В зависимости от выполняемых функций различают следующие виды:

• измерительные — подающее ток на приборы измерения и контроля;
• защитные — подключаемые к защитным цепям;
• промежуточные — используется для повторного преобразования.

Напряжения.

Они применяются для преобразования напряжения до нужных величин. Кроме того, такие устройства используются в цепях гальванической развязки и электро- радио- измерениях.

2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Основные детали и системы силового трансформатора

Металлический корпус предназначен для размещения внутри него электрического оборудования трансформатора. Он представляет собой герметичный бак с крышкой, заполненный трансформаторным маслом. Такой сорт масла имеет высокие диэлектрические качества, с его помощью отводится тепло от деталей, подверженных значительным токовым нагрузкам.Охлаждение трансформатора осуществляется с помощью гидравлической системы. Залив и слив масла производится с использованием задвижек и вкручивающихся пробок. Отбор масла для химического анализа производится через запорный вентиль, расположенный в нижней части бака.

Циркуляция масла в силовом трансформаторе происходит по двум контурам – внешнему и внутреннему. В состав внешнего контура входит радиатор, состоящий из верхнего и нижнего коллекторов, соединенных между собой металлическими трубками. Нагретое масло проходит через магистрали охладителя, остывает и вновь поступает в бак. Внутри бака масло может циркулировать естественным путем или принудительно под действием давления, создаваемого насосами. Теплообмен значительно улучшается за счет специальных гофр, устанавливаемых на поверхности бака.

Важнейшим элементом силового трансформатора является его электрическая схема. Все ее элементы размещаются внутри корпуса. Верхняя и нижняя балки составляют остов, на котором крепятся все остальные детали. В состав схемы входит магнитопровод, обмотки высокого и низкого напряжения, высоковольтные и низковольтные отводы, регулировочные ответвления обмоток. В нижней части располагаются вводы высокого и низкого напряжения.

Основной функцией магнитопровода является снижение потерь магнитного потока, проходящего через обмотки. Для его изготовления используется специальные сорта электротехнической стали. Ток нагрузки протекает через обмотки фаз. Изоляция витков выполняется специальными сортами хлопчатобумажной ткани или кабельной бумаги. Механическая и электрическая прочность обмоточной изоляции повышается за счет пропитки поверхностей специальным лаком. Подключение обмоток может выполняться по схеме «звезда», «треугольник» или «зигзаг». Для маркировки концов каждой обмотки используются латинские символы.

Как расшифровать данные

Трансформаторы имеют обозначение в виде набора букв и цифр вида ХХХХХХ – 1234 / 1234 – Х1, где вместо литеры «Х» ставится определенная буква, которая по порядку показывает тип, количество фаз, сколько обмоток низшего напряжения, систему охлаждения и специальные обозначения для особых видов трансформаторов.

Не всегда в обозначении трансформатора буду присутствовать все буквы, их присутствие в маркировке зависит только от наличия этих характеристик.

Цифровые обозначения несут в себе основные характеристики трансформаторов: номинальная мощность, класс номинального напряжения обмотки ВН, а последние две цифры – год начала производства.

Тип

Если в начале условного обозначения будет стоять буква «А», то перед вами автотрансформатор. Если она отсутствует, то силовой трансформатор – повышающий или понижающий.

Для обозначения числа фаз используются буквы «Т» – трехфазный и «О» – однофазный.

Расщепленная обмотка

После этой буквы идет информация о расщепленной обмотке – «Р». Это означает, что на понижающем напряжении находятся две или три обмотки.

Отвод тепла

Система охлаждения обозначается следующими буквами:

• С – сухой трансформатор, то есть охлаждение воздушное;
• СЗ – то же самое, но в защищенном исполнении;
• СГ – герметичный с воздушным охлаждением;
• СД – воздушное охлаждение с помощью вентилятора;
• М – охлаждение масляное с естественной циркуляцией;
• Д – бак с маслом охлаждается с помощью вентилятора (дутье);
• Ц – принудительная циркуляция масла;
• ДЦ – комбинация двух способов охлаждения: обдув и циркуляция.

Число обмоток

После системы охлаждения может стоять буква «Т», которая обозначает трехобмоточный трансформатор. Интересно, что двухобмоточный условного обозначения не имеет.

Регулировка напряжения под нагрузкой

В случае, когда количество витков на трансформаторе можно изменять без разъединения электрической цепи, то в этом случае это означает, что регулирование напряжения может происходить под нагрузкой и маркируется буквой «Н». При регулировке с выключением – переключение без возбуждения – буква отсутствует.

Исполнение

Существуют устройства с особыми конструкционными решениями. Подвесные трансформаторы обозначаются буквой «П», с литой изоляцией – «Л», энергосберегающие прописываются буквой «Э», а усовершенствованные – буквой «У».

Назначение

В зависимости от сферы применения, в конце маркировки может стоять литера, дающая об этом информацию. Для работы на самой электростанции – «С», при использовании на железных дорогах – «Ж», на металлургических предприятиях – «М».

Особые обозначения

Существуют отдельные категории трансформаторов, для которых применяются другие обозначения. В частности, это трансформаторы тока и напряжения. Тип сразу указывается в начале буквенного кода: «Т» для первого вида и «Н» для второго. Далее следует информация о способе установки: «П» для проходных, «О» для опорных и «Ш» для шинных. Изоляция также обозначается специальными буквами: «Л» – для литой изоляции, «Ф» – для фарфоровой и «В» – для встроенного изолятора.

Цифры

Цифровая маркировка дает только самые основные характеристики трансформатора. Следующие через тире цифры сразу же после букв – это номинальная мощность в киловольт-амперах (кВА). Затем через наклонную черту указывается мощность обмотки, а для автотрансформаторов еще через один слэш – класс напряжения обмотки. После этого указывается климатическое исполнение, то есть условия местности, в которых может эксплуатироваться данный экземпляр («У» – для умеренных зон, «Х» – для холодных и так далее) и тип его размещения – на открытом воздухе или внутри помещения. В некоторых случаях через тире указывается год выпуска или начала производства устройств данной конструкции.

Классификация по видам

Силовые

Силовой трансформатор переменного электротока — это прибор, использующийся в целях трансформирования электроэнергии в подводящих сетях и электроустановках значительной мощности.

Необходимость в силовых установках объясняется серьезным различием рабочих напряжений магистральных линий электропередач и городских сетей, приходящих к конечным потребителям, требующимся для функционирования работающих от электроэнергии машин и механизмов.

Автотрансформаторы

Устройство и принцип работы трансформатора в таком исполнении подразумевает прямое сопряжение первичной и вторичной обмоток, благодаря этому одновременно обеспечивается их электромагнитный и электрический контакт. Обмотки устройств имеют не менее трех выводов, отличающихся своим напряжением.

Основным достоинством этих приборов следует назвать хороший КПД, потому как преобразуется далеко не вся мощность — это значимо для малых расхождениях напряжений ввода и вывода. Минус — неизолированность цепей трансформатора (отсутсвтие разделения) между собой.

Трансформаторы тока

Данным термином принято обозначать прибор, запитанный непосредственно от поставщика электроэнергии, применяющийся в целях понижения первичного электротока до подходящих значений для использующихся в измеряющих и защитных цепях, сигнализации, связи.

Первичная обмотка трансформаторов электротока, устройство которых предусматривает отсутствие гальванических связей, подключается к цепи с подлежащим определению переменным электротоком, а электроизмерительные средства подсоединяются к вторичной обмотке. Текущий по ней электроток примерно соответствует току первичной обмотки, поделенному на коэффициент трансформирования.

Трансформаторы напряжения

Назначение этих приборов — снижение напряжения в измеряющих цепях, автоматики и релейной защиты. Такие защитные и электроизмерительные цепи в устройствах различного назначения отделены от цепей высокого напряжения.

Импульсные

Данные виды трансформаторов необходимы для изменения коротких по времени видеоимпульсов, как правило, имеющих повторение в определенном периоде со значительной скважностью, с приведенным к минимуму изменением их формы. Цель использования — перенос ортогонального электроимпульса с наиболее крутым срезом и фронтом, неизменным показателем амплитуды. Главным требованием, предъявляющимся к приборам данного типа, является отсутствие искажений при переносе формы преобразованных импульсов напряжения

Действие на вход напряжения какой-либо формы обуславливает получение на выходе импульса напряжения идентичной формы, но, вероятно, с другим диапазоном либо измененной полярностью

Главным требованием, предъявляющимся к приборам данного типа, является отсутствие искажений при переносе формы преобразованных импульсов напряжения. Действие на вход напряжения какой-либо формы обуславливает получение на выходе импульса напряжения идентичной формы, но, вероятно, с другим диапазоном либо измененной полярностью.

Разделительные

Что такое трансформатор разделительный становится понятно исходя из самого определения — это прибор с первичной обмоткой, не связанной электрически (т.е. разделенной) с вторичными.

Существует два типа таких устройств:

Силовые применяются с целью улучшения надежности электросетей при непредвиденном синхронном соединении с землей и токоведущими частями, либо элементами нетоковедущими, оказавшимися из-за нарушения изоляции под напряжением.

Сигнальные применяются в целях обеспечения гальванической развязки электроцепей.

Согласующие

Как работает трансформатор данного вида также понятно из его названия. Согласующими называются приборы, применяющиеся с целью согласования между собой сопротивления отдельных элементов электросхем с приведенным к минимуму изменением формы сигнала. Также устройства такого типа используются для исключения гальванических взаимодействий между отдельными частями схем.

Пик-трансформаторы

Принцип действия пик-трансформаторов базируется на преобразование характера напряжения, от входного синусоидального в импульсное. Полярность после перехода изменяется по прошествии половины периода.

Сдвоенный дроссель

Его азначение, устройство и принцип действия, как трансформатора, абсолютно идентичны приборам с парой подобных обмоток, которые, в данном случае, абсолютно одинаковы, намотанны встречно или согласованно.

Также часто можно встретить такое наименование данного устройства, как встречный индуктивный фильтр. Это говорит о сфере применения прибора – входная фильтрация напряжения в блоках питания, звуковой технике, цифровых приборах.

Принцип действия и режимы работы

Простой трансформатор снабжен сердечником из пермаллоя, феррита и двумя обмотками. Магнитопровод включает комплект ленточных, пластинчатых или формованных элементов. Он передвигает магнитный поток, возникающий под действием электричества. Принцип работы силового трансформатора заключается в преобразовании показателей силы тока и напряжения с помощью индукции, при этом постоянной остается частота и форма графика движения заряженных частиц.

В трансформаторах повышающего типа схема предусматривает повышенное напряжение на вторичной обмотке по сравнению с первичной катушкой. В понижающих агрегатах входной вольтаж выше выходного показателя. Сердечник со спиральными витками располагается в емкости с маслом.

При включении переменного тока на первичной спирали образуется переменное магнитное поле. Оно замыкается на сердечнике и затрагивает вторичную цепь. Возникает электродвижущая сила, которая передается подключенным нагрузкам на выходе трансформатора. Функционирование станции проходит в трех режимах:

1. Холостой ход характеризуется разомкнутым состоянием вторичной катушки и отсутствием тока внутри обмоток. В первичной спирали течет электричество холостого хода, составляющее 2-5% номинального показателя.
2. Работа под нагрузкой проходит с подключением питания и потребителей. Силовые трансформаторы показывают энергию в двух обмотках, работа в таком регламенте является распространенной для агрегата.
3. Короткое замыкание, при котором сопротивление на вторичной катушке остается единственной нагрузкой. Режим позволяет выявить потери для разогрева обмоток сердечника.

Режим холостого хода

Электричество в первичной спирали равно значению переменного намагничивающего тока, вторичный ток показывает нулевые показатели. Электродвижущая сила начальной катушки в случае ферромагнитного наконечника полностью замещает напряжение источника, отсутствуют нагрузочные токи. Работа на холостом ходу выявляет потери на мгновенное включение и вихревые токи, определяет компенсацию реактивной мощности для поддержания требуемого вольтажа на выходе.

В агрегате без ферромагнитного проводника потерь на изменение магнитного поля нет. Сила тока холостого режима пропорциональна сопротивлению первичной обмотки. Способность противостоять прохождению заряженных электронов трансформируется при изменении частоты тока и размера индукции.

Работа при коротком замыкании

На первичную катушку поступает небольшое переменное напряжение, выходы вторичной спирали накоротко соединены. Показатели вольтажа на входе подбирают так, чтобы ток короткого замыкания соответствовал расчетному или номинальному значению агрегата. Размер напряжения при коротком замыкании определяет потери в катушках трансформатора и расход на противодействие материалу проводника. Часть постоянного тока преодолевает сопротивление и преобразуется в тепловую энергию, сердечник греется.

Напряжение при коротком замыкании рассчитывается в процентном отношении от номинального показателя

Параметр, полученный при работе в этом режиме, является важной характеристикой агрегата. Умножив его на ток короткого замыкания, получают мощность потерь

Рабочий режим

При подсоединении нагрузки во вторичной цепи появляется движение частиц, вызывающее магнитный поток в проводнике. Оно направлено в другую сторону от потока, продуцируемого первичной катушкой. В первичной обмотке происходит разногласие между электродвижущей силой индукции и источника питания. Ток в начальной спирали повышается до того времени, когда магнитное поле не приобретет первоначальное значение.

Магнитный поток вектора индукции характеризует прохождение поля через выбранную поверхность и определяется временным интегралом мгновенного показателя силы в первичной катушке. Показатель сдвигается по фазе под 90˚ по отношению к движущей силе. Наведенная ЭДС во вторичной цепи совпадает по форме и фазе с аналогичным показателем в первичной спирали.

Watch this video on YouTube

Эксплуатация

При использовании однофазных трансформаторов технике безопасности отводится особое место. Обусловлено это тем, что устройство находится под высоким напряжением, находящимся на первичных обмотках

При подключении и установке трансформатора в электрические схемы важно соблюдать ряд правил, для исключения поломок и нарушений работы прибора:

• Чтобы обмотки не выходили из строя (выгорали), необходимо поставить защиту от короткого замыкания на вторичной цепи;
• Необходимо контролировать температурный режим сердечника и обмоток. Желательно установить систему охлаждения, предусматривающую исключение критического повышения температуры при работе.

В случае различной нагрузки от электросети изменяется и её напряжение. Для стабильной работы устройств, получающих энергию, необходимо, чтобы напряжение не изменялось от установленного уровня выше допустимого диапазона. Ввиду этого допускается использование методов регулирования напряжения в сети.

История создания трансформаторов

Для создания трансформаторов необходимо было изучение свойств материалов: неметаллических, металлических и магнитных, создания их теории.

Столетов Александр Григорьевич (профессор Московского университета) сделал первые шаги в этом направлении — обнаружил петлю гистерезиса и доменную структуру ферромагнетика (1880-е).

Братья Гопкинсоны разработали теорию электромагнитных цепей.

В 1831 году английским физиком Майклом Фарадеем было открыто явление электромагнитной индукции, лежащее в основе действия электрического трансформатора, при проведении им основополагающих исследований в области электричества.

Схематичное изображение будущего трансформатора впервые появилось в 1831 году в работах Фарадея и Генри. Однако ни тот, ни другой не отмечали в своём приборе такого свойства трансформатора, как изменение напряжений и токов, то есть трансформирование переменного тока.

В 1848 году французский механик Г.Румкорф изобрёл индукционную катушку особой конструкции. Она явилась прообразом трансформатора.

30 ноября 1876 года, дата получения патента Яблочковым Павлом Николаевичем, считается датой рождения первого трансформатора переменного тока. Это был трансформатор с разомкнутым сердечником, представлявшим собой стержень, на который наматывались обмотки.

Первые трансформаторы с замкнутыми сердечниками были созданы в Англии в 1884 году братьями Джоном и Эдуардом Гопкинсон. В 1885г. венгерские инженеры фирмы «Ганц и К°» Отто Блати, Карой Циперновский и Микша Дери изобрели трансформатор с замкнутым магнитопроводом, который сыграл важную роль в дальнейшем развитии конструкций трансформаторов.

Большую роль для повышения надежности трансформаторов сыграло введение масляного охлаждения (конец 1880-х годов, Д.Свинберн). Свинберн помещал трансформаторы в керамические сосуды, наполненные маслом, что значительно повышало надежность изоляции обмоток.

С изобретением трансформатора возник технический интерес к переменному току. Русский электротехник Михаил Осипович Доливо-Добровольский в 1889г. предложил трёхфазную систему переменного тока с тремя проводами (трехфазная система переменного тока с шестью проводами изобретена Николой Тесла), построил первый трёхфазный асинхронный двигатель с короткозамкнутой обмоткой типа «беличья клетка» и трехфазной обмоткой на роторе (трехфазный асинхронный двигатель изобретен Николой Тесла), первый трёхфазный трансформатор с тремя стержнями магнитопровода, расположенными в одной плоскости. На электротехнической выставке во Франкфурте-на-Майне в 1891г. Доливо-Добровольский демонстрировал опытную высоковольтную электропередачу трёхфазного тока протяжённостью 175 км. Трёхфазный генератор имел мощность 230 кВт при напряжении 95 В.

1928 год можно считать началом производства силовых трансформаторов в СССР, когда начал работать Московский трансформаторный завод (впоследствии — Московский электрозавод).

В начале 1900-х годов английский исследователь-металлург Роберт Хедфилд провёл серию экспериментов для установления влияния добавок на свойства железа. Лишь через несколько лет ему удалось поставить заказчикам первую тонну трансформаторной стали с добавками кремния.

Следующий крупный скачок в технологии производства сердечников был сделан в начале 30-х годов XX в, когда американский металлург Норман П. Гросс установил, что при комбинированном воздействии прокатки и нагревания у кремнистой стали появляются незаурядные магнитные свойства в направлении прокатки: магнитное насыщение увеличивалось на 50%, потери на гистерезис сокращались в 4 раза, а магнитная проницаемость возрастала в 5 раз.

Классификация трансформаторов

Трансформаторы бывают:

• повышающими (если на вторичной обмотке напряжение больше, чем на первичной);
• понижающими (если на второй катушке напряжение меньше, чем на первой).

Напряжение на первичной и выходной катушках зависит от соотношения количества витков обмоток на них. Чем их больше, тем выше напряжение. Соответственно, если входная обмотка имеет больше витков, чем выходная, на ней будет более высокое напряжение, и наоборот.

Трансформаторы отличаются обширной классификацией по назначению:

1. Силовой. Назначение силовых трансформаторов ясно из названия. В основном это устройства большой мощности, используемые в сетях ЛЭП для преобразования электрической энергии и передачи ее конечному потребителю. Использование таких устройств возможно в высоковольтных трехфазных сетях.
2. Автотрансформатор. Это прибор, в котором первичная и вторичная обмотки соединены между собой напрямую. Такое устройство характеризуется тремя выводами. Трансформаторы данного типа имеют повышенный риск высоковольтного удара по нагрузке. Поэтому они должны быть надежно заземлены.
3. Трансформатор тока или измерительный трансформатор. В таких устройствах первичную обмотку подключают последовательно в электроцепь с другими устройствами и получают гальваническую развязку. Первичная цепь контролируется изменением однофазной нагрузки, а вторичная катушка используется в цепи сигнализации или измерительных приборов. В таком типе устройства вторичная обмотка работает в режиме короткого замыкания.
4. Трансформатор напряжения. Это устройство, понижающее напряжение. Обычно применяется для изоляции цепей защиты измерительных приборов.
5. Импульсный. Это прибор, созданный для преобразования импульсов при обязательном сохранении их формы. Устройство меняет амплитуду и полярность импульсных сигналов, не затрагивая форму.
6. Сварочный. Для работы такого устройства нужен большой сварочный ток, с помощью которого аппарат расплавляет металл. Сетевое напряжение при этом снижено до безопасного уровня.
7. Разделительный. Основной характеристикой такого прибора является отсутствие электрической связи между обводками. Силовые разделительные аппараты используют для повышения безопасности электросетей и для обеспечения гальванической развязки между узлами электроцепей.
8. Согласующий. Такое устройство применяется для согласования сопротивления в электронных схемах. Прибор обеспечивает минимальное искажение сигналов, создает развязки между узлами устройств в электрической цепи.
9. Пик-трансформатор. Аппарат преобразовывает синусоидальный ток в импульсное напряжение. Полярность напряжения на выходе меняется через каждые полпериода.

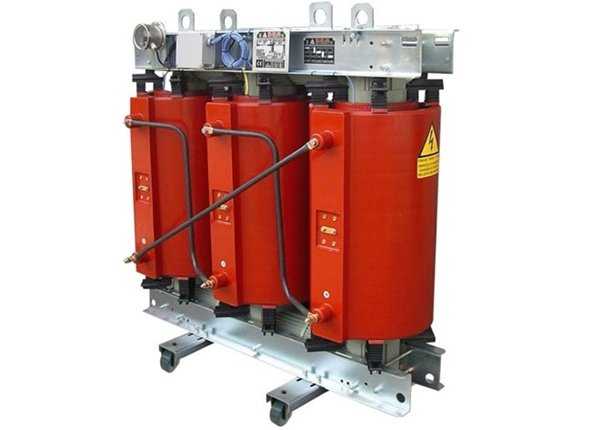

10. Воздушный. Это силовой трансформатор сухого охлаждения. Такой тип устройств обычно применяется для преобразования напряжения в сети, в том числе и в трехфазных схемах.
11. Масляный. Это силовой трансформатор, у которого охлаждение происходит с помощью специального масла. Такие приборы применяют при большой выходной мощности (выше 6 кВ), чтобы предотвратить разрушение изоляции обмоток вследствие их перегрева.
12. Сдвоенный дроссель. Устройство имеет абсолютно одинаковые катушки, между которыми образуется встречный индуктивный фильтр. Такой прибор эффективнее, чем у дросселя.
13. Вращающийся. Устройство состоит из двух половинок сердечника с катушками, которые вращаются относительно друг друга. Обмен сигналами в приборе происходит при больших скоростях вращения.

Область применения

Данные устройства предназначены для преобразования эксплуатационных параметров трехфазных электросетей и используются в энергосистемах следующих типов:

• системы транспортирования и распределения электроэнергии;
• преобразовательные устройства;
• электротехнологические установки (сварочная аппаратура, электропечи и т.п.);
• устройства связи и телемеханики;
• системы автоматики;
• бытовая электроаппаратура;
• электроизмерительные устройства.

Подходящую схему соединения определяют в соответствии с условиями работы прибора, к которым относятся мощность сети, уровень напряжения, асимметричность нагрузки. На выбор схемы соединения влияют также и экономические соображения.
