Техника безопасности при ремонте

Во время проведения обслуживания и ремонтных работ КРУ, персоналу необходимо соблюдать следующие правила:

• Перед работой в местах с высоким напряжением, все устройства должны быть обесточены и соединены с заземлением.
• До подключения заземления проверять отсутствие напряжения на токопроводящих заземленных частях. Только после этого допускается включение стационарных заземлителей.
• Запрещается работать с выключателями и приводами, если у них взведена пружина и включены управляющие цепи.
• Не допускается демонтаж защитных шторок и прекращение работы блокирующих устройств. Запрещается убирать перегородки в отсеках между ячейками.
• Запрещается осматривать наружные КРУ и выполнять в них работы в дождь и грозу.

Обслуживающий персонал должен предупреждаться о возможной опасности во время работ в ячейках, которые могут оказаться под напряжением от трансформатора или со стороны соседней секции. Шторки таких ячеек оборудуются предупредительными табличками, с информацией о возможном напряжении.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Заземление кабельных лотков: требования, нормы, инструкция

Правильная установка внутренних выключателей света

Устройство и принцип работы вакуумных выключателей 10кВ

Что такое элегазовый выключатель 110 кВ и для чего он нужен

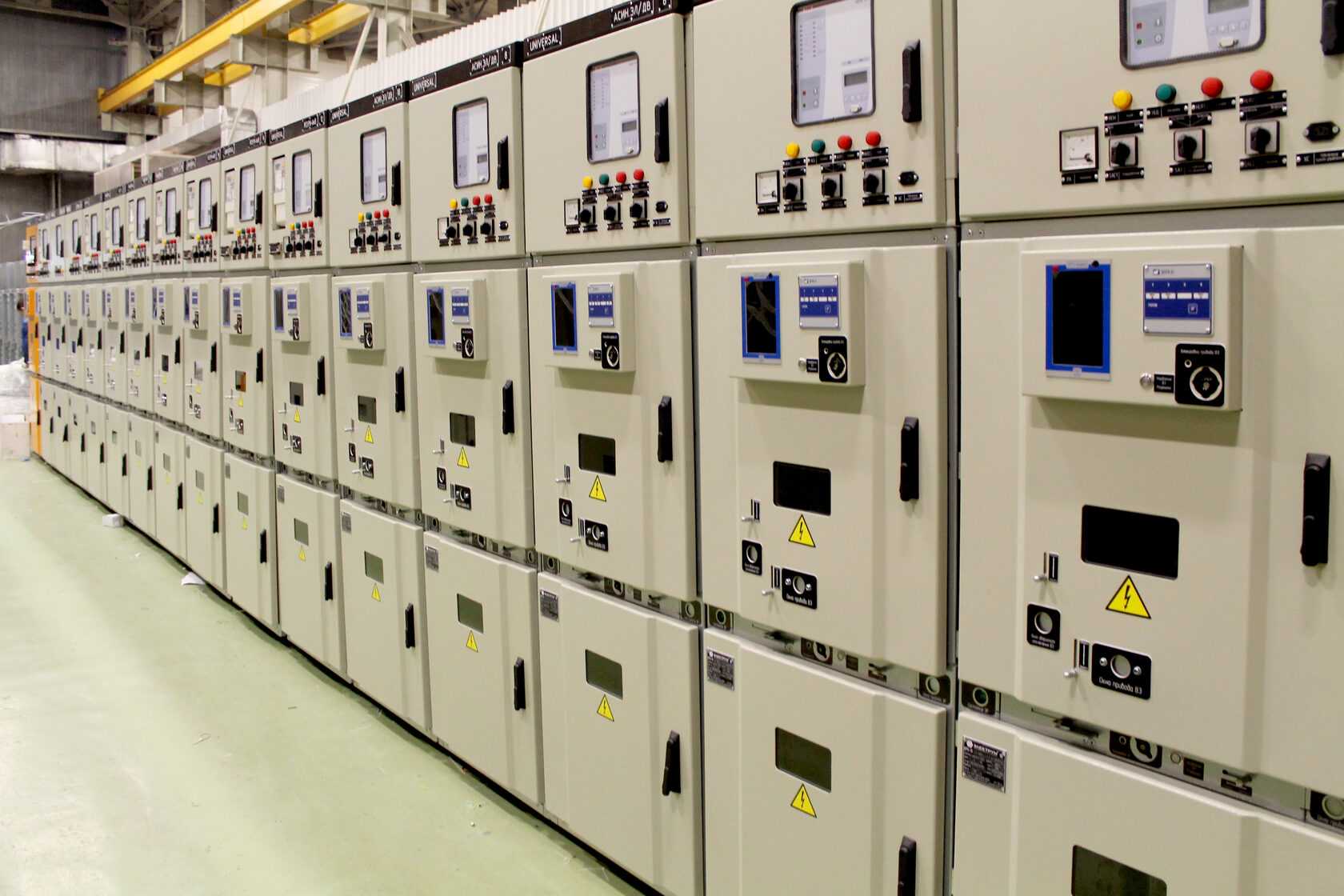

Монтаж комплектных распределительных устройств

КРУ монтируются в закрытых зонах, по окончании строительных работ. Для каждого типа камер основания закладного типа устанавливаются по уровню.

Поверхности несущего типа из отрихтованных полос располагают в одной плоскости, которая должна быть строго горизонтальной.

Швеллеры или уголки крепятся к контуру заземления при помощи полосовой стали, имеющей размеры 40*4 миллиметра в двух зонах.

Выполняя проемы и кабельные каналы, ориентируются на чертежи. Трубы для проведения кабеля должны выступать из стены не меньше, чем на тридцать миллиметров.

При монтаже шкафов устройства в помещении, ширина прохода со стороны фасада для установки с одним рядом должна соответствовать длине тележки плюс 0.8 миллиметров. А для установки с двумя рядами – длине тележки плюс один метр.

Не менее 0.1 метра оставляют от шкафов до боковых стен при установке, имеющей одну сторону. Блоки располагают на направляющие углы, а также швеллеры в той последовательности, которая обозначена в проекте.

Для КСО и КРУ также имеются свои особенности процесса монтажа. Работу начинают с крайней зоны. К следующей установке можно приступать только после проверки правильности нахождения по вертикальной и горизонтальной зоне предыдущего отсека.

Когда корпус установлен, блоки соединяют при помощи болтов. Начинают соединение также с крайнего. Сначала идет затягивания нижних болтов, потом верхних. Шнур помогает проверить ровность верхней зоны, если требуется, выполняется регулировка положения прокладками из стали.

После полной выверки КРУ и КСУ делают окончательное крепление шкафов и камер к направляющим в четырех углах электросварным швом. Это дает качественное заземление установки.

После этого снимаются листы отсека с шинами, идет освобождение от временного крепления ответвительных шин. Удаляются верхние зоны шинодержателей, на нижние части кладут сборные элементы, учитывает цвет фаз.

Сборные болты и сжимы применяют для присоединения ответвительных шин. Затем, идет закрепление на шинодержателях. Зоны сборных шин в рамках одного щита подлежат сварке, а где щиты разные используют болты и сжимы.

Аппараты и приборы, удаленные на период перевозки, возвращают после монтажа шин, а также крепят их к цепям, ориентируясь на схемы.

Разъединительные ножи в КСО на момент включения должны входить в контакты без перекосов и ударов, не доходя до упора на несколько миллиметров.

Корректность установки штепсельных разъединителей проверяется просмотром через люки зоны корпуса шкафа за контактами, когда тележка медленно выкатывается.

Выключатели серии ВМП10 в КСО-устройствах располагают на опорные элементы. А чтобы не было перекосов в процессе монтажа делается проверка их по вертикали, а также по основным осям.

Типы Ячеек: КРУ Волга

КРУ «Волга» разработано для универсального применения и может быть одностороннего и двухстороннего обслуживания.

В зависимости от номинального тока ячейки выпускаются в трех габаритных исполнениях по ширине. Данные о назначении и составе ячеек различных типов содержатся в соответствующих таблицах раздела.

Принцип модульного построения дает возможность реализовать требуемую конфигурацию КРУ с сохранением высокой степени унификации базовой конструкции.

Функция	Ввод / отходящая линия	Секционный выключатель	Секционный разъединитель	Измеритель-ная	Собственных нужд	Шинный мост	Шинный ввод
Тип ячейки	ВЛ 1, 2, 3	СВ 1, 2, 3	СР 1, 2, 3	ТН	ТС	ШМ 1, 2, 3	ШВ 1, 2
Оборудование,устанавливаемоена выкатнойэлемент	Силовой вакуумный выключатель	Силовой вакуумный выключатель	Токоведущая перемычка	Панель с измеритель-ными трансформаторами напряжения	Панель с предохра- нителями

ЯЧЕЙКА ВВОДНОЙ И ОТХОДЯЩЕЙ ЛИНИЙ ТИПА ВЛ 1, 2, 3

Тип ячейки	ВЛ 1	ВЛ 2	ВЛ 3
Номинальное рабочее напряжение, кВ		6;10
Номинальный ток отключения, кА	20	25	31,5	20	25	31,5	20	25	31,5
Тип выключателя	Номиналь- ный ток, А
VF12 «ПО Элтехника»	630
800
1250
1600
2000
2500
3150
SION	800
1250
2000
2500
3150
EVOLIS	630
1250
2500
SHELL	1000
1600
2000
VD4	630
1250
1600
2000
2500

Габаритные размеры, мм

	СЛ 1	СЛ 2	СЛ 3
В	2300	2300	2300
Ш	650	800	1000
Г	1430	1430	1430
Масса, кг	650	800	950

ЯЧЕЙКА СЕКЦИОННОГО РАЗЪЕДИНИТЕЛЯ ТИПА СР 1, 2, 3

Тип ячейки	СР 1	СР 2	СР 3
Номинальное рабочее напряжение, кВ		6;10
Ток термической стойкостисборных шин, 3 с, кА		31,5
Номинальный ток, А:
	1250
	1600
	2000
	2500
	3150

Габаритные размеры, мм

	СЛ 1	СЛ 2	СЛ 3
В	2300	2300	2300
Ш	650	800	1000
Г	1430	1430	1430
Масса, кг	550	700	850

ЯЧЕЙКА ИЗМЕРИТЕЛЬНОГО ТРАНСФОРМАТОРА НАПРЯЖЕНИЯ С ЗАЗЕМЛИТЕЛЕМ СБОРНЫХ ШИН ТИПА ТН

Тип ячейки	ТН
Номинальное рабочее напряжение, кВ	6;10
Ток термической стойкости сборных шин, 3 с, кА	31,5
Номинальный ток, А:
	1600
	2500
	3150

Габаритные размеры, мм

	ТН
В	2300
Ш	650
Г	1430
Масса, кг	650

ЯЧЕЙКА СОБСТВЕННЫХ НУЖД РУ ТИПА ТС

Тип ячейки	ТС
Номинальное рабочее напряжение, кВ	6;10
Ток термической стойкости сборных шин, 3 с, кА	31,5
Номинальный ток, А:
	1600
	2500
	3150
Номинальная мощность трансформатора, кВа	25;40

Габаритные размеры, мм

	ТН
В	2300
Ш	650
Г	1430
Масса, кг	800

ШИННЫЙ МОСТ ТИПА ШМ 1, 2, 3

Тип ячейки	ШМ 1	ШМ 2	ШМ 3
Номинальный ток, А:
	1250
	1600
	2000
	2500
	3150
Габаритные размеры, мм:
Ш	650	800	1000
Д (определяется проектом)	≥4900	≥4900	≥4900

ШИННЫЙ ВВОД ТИПА ШВ 1, 2

Тип ячейки	ШВ 1	ШВ 2	ШВ 3
Номинальный ток, А:
	1250
	1600
	2000
	2500
	3150
Габаритные размеры, мм:
Ш	650	800	1000

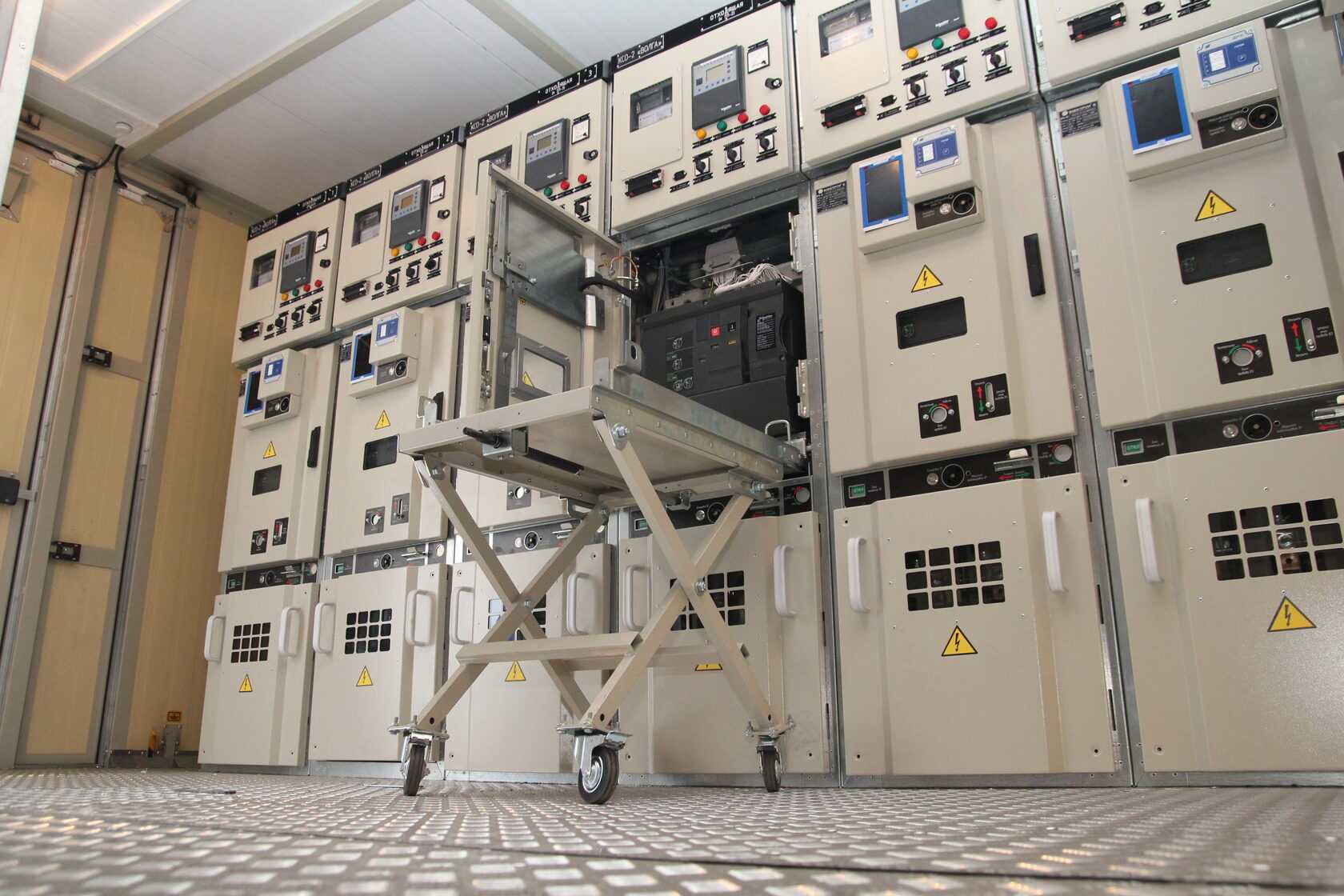

Конструктивные особенности КРУ

В отличие от обычных закрытых распределительных устройств, КРУ считаются более надежными и безотказными в процессе эксплуатации. Для этого требуется правильный монтаж, качественная наладка и регулировка оборудования. Нарушения технических условий могут вызвать аварию и отказ во время работы. При этом, большинство ячеек полностью выходят из строя.

Комплектное распределительное устройство может устанавливаться внутри зданий (КРУ) и снаружи (КРУН). Они поставляются в виде готовых шкафов, где уже имеется встроенное электрооборудование, устройства автоматики и релейной защиты, измерительные приборы, средства управления и сигнализации. В стационарных РУ коммутационная аппаратура и прочее оборудование устанавливаются неподвижно, а в выдвижных устройствах для размещения аналогичных приборов используются специальные выдвижные тележки. Стандартное устройство КРУ предполагает разделение шкафов или ячеек на четыре отсека:

• Релейный отсек. Предназначен для размещения низковольтного оборудования – рубильников, переключателей, устройств автоматики и релейной защиты. На его двери устанавливаются приборы для измерения и учета электроэнергии, светосигнальные устройства и элементы управления.
• Отсек выключателя. В нем располагаются силовые выключатели, разъединительные контакты, предохранители и прочее высоковольтное оборудование. Как правило, все эти приборы устанавливаются на выдвижных устройствах.
• Отсек сборных шин. Служит для расположения силовых шин, с помощью которых секции соединяются между собой.
• Вводный отсек. Здесь размещаются измерительные трансформаторы тока и напряжения, кабельная разделка и другие аналогичные устройства.

Подобное разделение позволяет быстро локализовать аварию, делает удобным ремонт и обслуживание. Токоведущие части и заземляющие конструкции разделены воздушной изоляцией, ограниченной размерами и микроклиматом внутри ячеек.

Низковольтные комплектные распределительные устройства 0,4кВ (КРУ-0,4)

ЩРНВ

Шкаф КРУ-0,4 на количество отходящих линий от 4 и более, предназначено для установки в трансформаторных подстанциях и специальных электропомещениях. Сборка КРУ НН соответствует требованиям ГОСТ Р  51321.1-2007,    ГОСТ Р 14695-80, ТУ-3434-001-23510714-2013, имеет климатическое исполнение и категорию размещения У2 по ГОСТ 15150-69.Подробную информацию о продукте вы можете получить на сайте: https://reshield.ru/Габариты и масса   Ширина, мм 1280-1880   Глубина, мм  585  Высота, мм  1900  Вес, кг (не более)  900

Технические характеристики

Напряжение, кВ	380/415
Номинальный ток главных цепей, А	до 4000
Номинальный ток сборных шин, А	до 4000
Номинальный ток моноблока	160-630
Номинальный ток предохранителей, А	630
Максимальное число отходящих линий (фидеров)	4 и более
Номинальный ток секционного выключателя нагрузки, А	до 4000
Степень защиты оболочкой по ГОСТ-14254-96	IP00

АВР-0,4кВ

Устройство автоматического включения резерва АВР-0,4 на номинальные токи 1600А, 2000А, 2500А, 3200А предназначено для осуществления автоматического взаимного резервирования питания секций низкого напряжения 0,4 кВ в двухсекционных трансформаторных подстанциях. Установленный срок службы, не менее, 25 лет.Подробную информацию о продукте вы можете получить на сайте: https://reshield.ru/ Соответствует требованиям ГОСТ Р  51321.1-2007, ГОСТ Р 14695-80,                           ТУ-3434-001-23510714-2013. Габариты и масса   Ширина, мм  520  Глубина, мм  540  Высота, мм  1800  Вес, кг (не более)  200

Технические характеристики

Номинальное напряжение, кВ	380
Частота, Гц	50
Степень защиты по ГОСТ 14254-80	IP40

ГРЩ

ШкафыНКУ применяются для построения систем распределения электроэнергии большой мощности, щитов управления технологическими процессами в промышленности и инженерными системами зданий. Подробную информацию о продукте вы можете получить на сайте: https://reshield.ru/ Соответствует требованиям ГОСТ   Р  51321.1-2007, ГОСТ Р 14695-80,                          ТУ-3434-001-23510714-2013. Габариты и масса   Ширина, мм  500-800 Глубина, мм  500-800 Высота, мм  1900 Вес, кг (не более)  зависит от заказа

Технические характеристики

Номинальный рабочий ток, А	In = 3200
Максимальный ток короткого замыкания, кА (удар.)	Ipk = 187
Допустимый сквозной ток короткого замыкания,  кА (действ.)/1 с.	Icw = 85
Частота, Гц	50/60
Степень защиты по ГОСТ 14254-80	IP30; IP31; IP55

ВРШ-НО

Вводно-распределительный шкаф наружного освещения (ВРШ НО М8-Ф, ВРШ НО М10-Ф, ВРШ НО М16-Ф) с АВР предназначен для включения и отключения наружного освещения по двухпрограммной системе – вечернее и ночное, для учёта электроэнергии в сетях переменного тока с глухозаземленной нейтралью, напряжением 380/220В, частотой 50Гц, а также для защиты отходящих линий от токов короткого замыкания и перегрузок. Трехфазное напряжение 380В распределяется на 3 однофазных канала по 220В, от каждого канала запитываются (8, 10, 16) отходящих линий освещения. Подробную информацию о продукте вы можете получить на сайте: https://reshield.ru/ Соответствует требованиям ГОСТ Р  51321.1-2007, ГОСТ Р 14695-80,                          ТУ-3434-001-23510714-2013. Габариты и масса     Ширина,мм        1430   Глубина, мм  450  Высота, мм  2000  Вес, кг (не более)                   250

Технические характеристики

Номинальное напряжение,В	380
Частота, Гц	50
Степень защиты по ГОСТ14254-96.	IP00(сверху, снизу, сзади — IP00)

Основные функциональные блоки КРУ

Корпус комплектного распределительного устройства выполнен в виде сварной конструкции, имеющей форму шкафа. Для изготовления корпуса используется стальной лист, который после завершения сварочных работ обрабатывается антикоррозионным составом и окрашивается. Внутреннее пространство шкафа разделено с помощью стальных перегородок на отсеки, в которых размещается электрооборудование. Комплектное распределительное устройство разделено на отсеки, каждый из которых имеет своё специфическое назначение:

• в низковольтном отсеке размещаются устройства релейной защиты и автоматики, коммутационные аппараты питания цепей оперативного тока, измерительные приборы;
• коммутационный отсек предназначен для размещения силового выключателя либо выключателя нагрузки и разъединителя;
• в кабельном отсеке находится кабельная разделка, а также установлены трансформаторы тока и напряжения.

Лицевая панель релейного отсека КРУ выполнена в виде открывающейся дверцы, на которой установлены контрольно – измерительные приборы, светосигнальная арматура и ключ управления. Проводка цепей вторичной коммутации, а также цепей оперативного тока надёжно защищена от воздействия различных внешних помех, в том числе от электромагнитных наводок со стороны первичной силовой схемы.

На панели отсека коммутационных аппаратов нанесена первичная схема присоединения потребителя. Положение силового выключателя контролируется специальными флажками, механически связанными с его приводом. Безопасность эксплуатации комплектного распределительного устройства обеспечена многоуровневой системой защиты оборудования и обслуживающего персонала. Система блокировок препятствует выполнению ошибочных действий, в частности, не позволяет произвести отключение разъединителя, если выключатель находится во включенном положении. Это обусловлено неприспособленностью разъединителей к коммутации нагрузочных токов (отсутствие устройств гашения дуги, ручной привод). Кроме этого, привод заземляющих ножей сблокирован с приводами основных коммутационных аппаратов, что не позволяет произвести заземление электрических цепей, находящихся под напряжением. При пробое основной изоляции и возникновении электрической дуги внутри корпуса КРУ, обслуживающий персонал и смежные электроустановки, находящиеся в непосредственной близости от повреждённой ячейки надёжно защищены прочным стальным корпусом шкафа. Для сброса избыточного давления, возникающего внутри ячейки при дуговом разряде, конструкцией опционально предусмотрено наличие специального канала для отвода газов.

Ошиновка в кабельном отсеке надёжно закреплена на опорных изоляторах, благодаря чему конструкция способна выдерживать любые динамические нагрузки, которые могут возникать в аварийных режимах.

Классификация КРУ

Все типы КРУ классифицируются с учетом определенных критериев, факторов, параметров и конструктивных особенностей:

• По месту монтажа – устройства внутренней и наружной установки.
• В соответствии с климатическими условиями – для холодного, умеренного и тропического климата.
• Устройство КРУ может быть стационарным и выдвижным. В первом случае коммутационная аппаратура устанавливается неподвижно внутри шкафа, а во втором – размещается на тележках.
• Тип основной коммутационной аппаратуры: маломасляные, вакуумные и электромагнитные выключатели.
• Условия для ремонта и обслуживания: одностороннее и двухстороннее обслуживание. В первом случае шкаф устанавливается вплотную к стене, а во втором – на определенном расстоянии, обеспечивающем подход с разных сторон.
• Токоведущие части применяются в открытом или защищенном исполнении.
• Линейный вывод может быть кабельного или воздушного типа.
• Оперативный ток – постоянный или переменный.
• Условия эксплуатации. КРУ бывают защищенными от пыли и влаги, в герметичном и взрывозащищенном исполнении.

Существует дополнительная классификация КРУ в соответствии с номинальным током и напряжением, типами выключателей и приводов к ним и другими показателями.

Обслуживание комплектно-распределительных устройств

Перед началом осмотра КРУ, внутри шкафов не должно быть посторонних шумов и характерных потрескиваний или дыма. Если же они все-таки имеют место, в этом случае осуществляется дистанционное снятие напряжения с поврежденного оборудования.

Во время осмотра устройств, не отключая их от напряжения, выполняется проверка состояния следующих мест:

• Функционирование осветительной сети, а также системы отопления шкафов и помещений в холодное время года.
• Уровень масла в аппаратуре, где оно используется, отсутствие масляных потеков и течи.
• Состояние контактных соединений, разъединительных устройств, блокирующих механизмов, доступных для осмотра и основная схема — КРУ.
• Зажимы, гибкие соединения, штепсельные разъемы, реле и другие элементы вторичных цепей.
• Состояние и показания контрольно-измерительных приборов и другой низковольтной аппаратуры.

Визуальное наблюдение осуществляется с помощью смотровых окон и сетчатых ограждений. В случае обнаружения каких-либо нарушений, способных вызвать аварию, их необходимо срочно устранить. Прочие дефекты, не требующие принятия срочных мер, заносятся в  журнал для дальнейшего устранения.

Повышенная влажность нередко приводит к увлажнению поверхности изоляторов и нарушению всей изоляции. С целью устранения подобных явлений, проводятся регулярные чистки от пыли и смазки изоляторов гидрофобной пастой. В самих шкафах обеспечивается микроклимат с уровнем относительной влажности воздуха в пределах 60-70%. Внутри шкафов устанавливаются электрические подогреватели, а их стены утепляются плитами из минеральной ваты. Нарушения работы аппаратуры возникают при отрицательных температурах.

Поэтому при минус 5С обогреваются счетчики и релейные устройства, а при минус 25С – дополнительно обогреваются масляные выключатели. В летнее время для защиты от солнечных лучей шкафы КРУ окрашиваются в белый цвет. Таким образом, обеспечивается защита аппаратуры и контактных соединений от перегрева.

Средства защиты и меры безопасности

В процессе эксплуатации КРУ обслуживающий персонал должен быть надежно защищен от поражения электрическим током. Кроме того, необходимо защитить и само оборудование от коротких замыканий и других аварийных ситуаций. Основной причиной считается некачественный монтаж и нарушения при дальнейшей эксплуатации.

Большинство коротких замыканий затрагивает концевые заделки кабелей. Повреждение начинает развиваться далее, поскольку между отсеками кабеля и выключателя отсутствуют перегородки. Многочисленные отверстия в ячейках приводят к распространению дуги на оборудование и сборные шины других ячеек. Подобные ситуации возникают и в случаях отказа и повреждения выключателей.

В современных конструкциях эти недоработки полностью устранены. Теперь сборные шины располагаются в нижней части шкафа, а для кабельного ввода предусмотрен специальный отсек. Между ними находится глухая перегородка.

Для того чтобы уменьшить последствия от коротких замыканий внутри шкафов, используется так называемая дуговая защита. С ее помощью выполняется мгновенное отключение всех токопроводящих соединений при появлении электрической дуги. Быстрое срабатывание обеспечивается специальными датчиками, реагирующими на резкий рост светового излучения, температуры и давления. Ложные срабатывания исключаются блокировками по току и напряжению, включенными в схему защиты.

Особенности комплектных распределительных устройств (КРУ)

Комплектные распределительные устройства (КРУ) необходимы для получения и правильного распределения электрической энергии на установках разног вида.

Комплектное распределительное устройство – конструкция, которая состоит из четырех зон:

• линейный отсек;
• отсек со сборными шинами;
• отсек с выключателем;
• отсек релейного типа.

Нижняя часть шкафа – это линейный отсек. Зона имеет доступ и с тыловой, и с фасадной части шкафа. Здесь находятся приборы и аппараты основных цепей.

Задняя верхняя часть шкафа – отсек со сборными шинами, а средняя зона – выключатель, устанавливаемый на тележку с возможностью выката.

Релейный отсек, находящийся в передней зоне шкафа, имеет аппаратуру релейной защиты, а также вторичные цепи.

Корпус – это сборная металлоконструкция, состоящая из листов оцинкованной, стали, толщина которых около двух миллиметров. Собрана конструкция при помощи болтовых соединений.

Комплектные устройства работают:

• при температуре воздуха вокруг от 50 до -25. Допустима температура и -60, при условии подогрева;
• на высоте до тысячи метров над уровнем моря;
• при атмосферном давлении от 86.6 до 106.7 кПа;
• при втором типе атмосферы (ГОСТ 15150), при невзрывоопасной и не содержащей токопроводящей пыли среде. Работа будет невозможна при наличии агрессивных газов и паров в концентрации, способной разрушить изоляцию и металлы.

Комплектное распределительное устройство наружной установки

Для приема и распределения электроэнергии потребуется КРУН – комплектное наружное устройство. Данное оборудование состоит из набора аппаратов коммутационного типа, сборных и соединительных шин, элементов РЗиА, приборов для измерения и учета.

Комплектные распределительные устройства необходимы для внутренней и наружной установки. Оборудование используют, когда требуется компактность конструкции, то есть на электростанциях, городских подстанциях, на нефтяных предприятиях, в судах и схемах энергопотребления.

При заключении оборудования устройства в оболочку с элегазом устройство называют КРУЭ.

Устройство, содержащее все аппараты в единой зоне, называется сборной камерой одностороннего обслуживания. Обычно камеры имеют открытые сборные шины, у устройств нет задней стенки.

Комплектное распределительное устройство с элегазовой изоляцией

Комплектные распределительные устройства с элегазовой изоляцией предназначены для приема, распределения и передачи энергии в сетях с переменным током трехфазного типа и частотой 50 Гц, номинальным напряжением 110кВ.

Комплектное распределительное устройство 6-10 кВ

Комплектные распределительные устройства 6-10 кВ в зависимости от способа установки в них устройств бывают двух типов КСО и КРУ.

В устройствах с КСО камерами все аппараты, приборы и оборудование монтируются стационарно. У КСО нет частично огражденных выдвижных элементов. В КРУ имеется выкатываемая тележка, все элементы выдвижные, шкафы выступают в роли сплошного защитного ограждения.

КРУ-устройства могут быть двух видов обслуживания: односторонние и двусторонние. Первый – прислонной тип, второй – свободно расположенный, имеющих проходы с двух сторон.

КСО-устройства бывают только односторонними. Данное оборудование часто используется в электротехнических помещениях.

КРУ почти полностью вытеснили устаревшие РУ-устройства, у которых оборудование поставлялось отдельно, а сборка происходила при монтаже.

Обе камеры делают комплектно в заводских условиях, поставляются в сборке с необходимым оборудованием и аппаратурой. Это сокращает и упрощает работы по проекту, трудозатраты сильно уменьшаются и общая стоимость объекта уменьшается.
