Что такое трансформатор: устройство, принцип работы, схема и назначение

Автоматизация трансформаторных подстанций

Трансформаторные подстанции оснащаются системами автоматизации для повышения качества диспетчерского управления, работы оборудования и быстроты реакции на аварийные ситуации.

Поставщики оснащения в данной категории предоставляют 2В2-клиентам комплексную оснастку «под ключ» для оптимизации расходов на решения конкретных задач с подготовкой технического обоснования, проекта, размещения и отладки оборудования.

Доступные программно-аппаратные решения совместимы с большинством российских энергообъектов (магистральными сетями ПАО «ФСК ЕЭС», распределительными линиями ПАО «Российские сети» и оснащением ПС 35–220 кВ от различных производителей):

• автоматизированные системы управления технологическими процессами (отдельный блок для электрической части);
• компьютеризированные сети сбора и передачи данных;
• конверсионные системы обмена между компонентами;
• часть мониторинга и аналитики.

Интеллектуальные трансформаторные подстанции обеспечивают:

• синхронизацию в пределах 1 мс в астрономическом времени всех компонентов с системами глобального позиционирования;
• сбор и обработку данных в аналоговом и дискретном виде с цифровым преобразованием для передачи оператору;
• поддержку текущего режима эксплуатации с возможностью записи последовательности действий для выполнения в случае индикации изменений какого-либо из измеряемых параметров (минимум запуск сигнализации);
• регистрацию и архивирование всех изменений в системе с преобразованием в отчетность и возможностью найти в архиве информацию по дате, конкретному параметру, режиму функционирования;
• самодиагностику оборудования;
• подсоединение к сети вторичных индикаторов безопасности, счетчиков и других компонентов;
• автоматизированное рабочее место для оператора и сервисного персонала.

В расширенной версии автоматизированных систем менеджмента ТП сообщения об аварийных ситуациях могут отправляться на электронную почту или СМС-сообщением.

Мониторинг инженерных систем, в частности показателей технического учета и качества ресурса.

Отображение данных в режиме реального времени в виде векторной графики с возможностями масштабирования – схема охватывает все уровни, к которым выделен доступ и конвертирует получаемые данные в диаграммы и другие формы наглядного отображения.

Применение автоматизации сокращает затраты на ТО и замену оборудования, персонал и непосредственную эксплуатацию ресурса.

Больше о типах, элементах, автоматизации, особенностях трансформаторных подстанций и заводов их производящих можно узнать на ежегодной выставке «Электро».

Комплектная трансформаторная подстанцияОбслуживание трансформаторных подстанцийТрансформаторные подстанции

Что делает трансформатор

У трансформатора много полезных и важных функций:

Передает электричество на расстояние. Он способен повышать переменное напряжение. Это помогает передавать переменный ток на большие расстояния. Так как у проводов тоже есть сопротивление, от источника тока требуется высокое напряжение, чтобы преодолеть сопротивление проводов. Поэтому, трансформаторы незаменимы в электросетях, где они повышают напряжение до десятки тысяч вольт. Еще возле электростанций, которые вырабатывают электрический ток, стоят распределительные трансформаторы. Они повышают напряжение для передачи их потребителям. А возле потребителей стоит понижающий трансформатор, который уменьшает напряжение до 220 В 50 Гц.

Питает электронику. Трансформатор — это часть блока питания. Он понижает входное сетевое напряжение, которое затем выпрямляется диодным мостом, фильтруется и подается на плату. По сути, он используется практически в любом блоке питания и преобразователе.

Питает радиолампы и электронно-лучевые трубки. Для радиоламп нужен большой спектр напряжений. Это и 12 В и 300 В и др.

Для этих целей и делают трансформаторы, которые понижают и повышают сетевое напряжение. Это делается за счет разных обмоток на одном сердечнике. Разновидностью ламп являются электронно-лучевые трубки (ЭЛТ). Они используются в электронных микроскопах, где с помощью пучка электронов можно получить детальные изображения микроскопических поверхностей. Для них нужны высокие напряжения, порядка нескольких десятков тысяч киловольт. Это нужно для того, чтобы в вакуумной трубке можно было разогнать пучок электронов до больших скоростей. Электрон в вакууме может повышать скорость своего передвижения за счет повышения напряжения. И здесь, кстати, используется импульсный трансформатор. Он повышает напряжение за счет работы ШИМ (широтно-импульсной модуляции). Такие трансформаторы называются строчными (или развертки).

Это название неспроста, так как такой трансформатор выполняет функцию строчной развертки. По сути кинескоп — это и есть электронно-лучевая трубка. Поэтому, для работы телевизоров, где используется кинескоп, нужен строчный трансформатор.

• Согласует сопротивления. В усилителях звука согласование источника и потребителя играет важную роль. Поэтому, есть согласующие трансформаторы, которые позволяют передать максимум мощности в нагрузку. Если бы не было такого трансформатора, то лаповые усилители, которые были рассчитаны на 100 Вт, выдавали бы менее 50 Вт в нагрузку.

Например, выход усилителя 2 кОм, а трансформатор согласует сопротивление и понижает напряжение для щадящей работы динамиков. А на его вторичной обмотке сопротивление всего несколько десятков Ом.

Для безопасности. Трансформатор создает гальваническую развязку между сетью и блоком питания. Это последний рубеж безопасности в блоке питания, если что-то пойдет не так. Будет время для срабатывания предохранителя. Или же катушки и магнитопровод расплавятся, но потребителю не дадут сетевую нагрузку. Он физически не связан с сетью 220 В. Связь есть только с помощью магнитного поля (взаимоиндукции). И если трансформатор рассчитан на 100 Вт, то он сможет выдать только 100 Вт.

Поэтому, потребитель будет защищен от опасных высоких токов. Именно из-за этого бестрансформаторные блоки питания считаются опасными.

Деталь оружия. В электрошокерах используются высокие напряжения. И их помогает форматировать высоковольтный трансформатор. А еще он используется в некоторых схемах Гаусс пушки.

Область применения

Бытовые приборы имеют контакт с заземлением посредством нейтрального провода. Одновременное касание потребителем тока фазы и нулевой цепи ведет к замыканию контура и травме. Подключение через разделительный трансформатор позволяет обезопасить человека, т. к. вторичная обмотка не контактирует с землей.

Импульсные агрегаты используются при передаче прямоугольного толчка и трансформации коротких сигналов при нагрузке. На выходе изменяется полярность и амплитуда тока, но остается неизменным напряжение.

Измерительное оборудование постоянного тока является магнитным усилителем. Изменять переменное напряжение помогает направленное движение электронов небольшой мощности. Выпрямитель поставляет постоянную энергию и зависит от значений входного электричества.

Силовые агрегаты широко используются в генераторах тока малой величины, мощности, показатели в дизелях имеют средние значения. Трансформаторы монтируют последовательно с нагрузкой, прибор подключается к источнику первичной обмоткой, вторичный контур выдает преобразованную энергию. Значение выходного тока прямо пропорционально нагрузке. Используется оборудование с 3 магнитными стержнями, если генератор трехфазного тока.

Инвертирующие агрегаты имеют транзисторы одинаковой проводимости и на выходе усиливают только часть сигнала. Для полного преобразования напряжения импульс подается на оба транзистора.

Согласующее оборудование используют для подсоединения к электронным приборам с высоким сопротивлением на входе и выходе нагрузки с низким показателем прохождения электричества. Агрегаты полезны в высокочастотных линиях, где разница величин ведет к потерям энергии.

Чем отличается автотрансформатор от трансформатора

1. Главное отличие автотрансформатора от трансформатора – в количестве катушек обмотки: у трансформатора их две и более, у автотрансформатора – одна катушка с совмещенными первичной и вторичной обмотками с несколькими выходами для подключения к различным коммуникациям.
2. У автотрансформатора, в отличие от трансформатора, отсутствует изоляционный материал между обмотками. Что значительно снижает уровень безопасности при эксплуатации в бытовых условиях.
3. У трансформатора первичная и вторичная обмотки гальванически не связаны, в отличие от автотрансформатора.
4. Силовые трансформаторы и автотрансформаторы существенно различаются размером сечения сердечника.

Преимущества автотрансформатора перед трансформатором:

• меньшие габариты, что существенно упрощает перемещение, доставку оборудования до места назначения;
• часть энергии передается за счет электрической связи;
• более высокий КПД, так как преобразованию подвергается лишь часть магнитного потока;
• относительно низкая стоимость за счет экономии материалов при производстве: расход электротехнической стали и меди для изготовления медного проводника ниже благодаря наличию лишь одной катушки обмотки и проволоки меньшего сечения;
• во время эксплуатации автотрансформатор несет меньшие нагрузочные потери и потери холостого хода (потери в железе и меди меньше);
• возможность применять автотрансформатор для плавного запуска электродвигателя переменного тока ‒ это продлевает срок работы оборудования и позволяет сберечь электроэнергию.

Автотрансформаторы используются во многих отраслях и на различных промышленных предприятиях, таких как бумажные фабрики, заводы и т.д.

Неоспоримым достоинством автотрансформаторов является повышение КПД энергосистем, что существенно снижает стоимость передачи энергии. Хотя зачастую это приводит к увеличению токов короткого замыкания.

Особенности автотрансформатора, которые следует учитывать при выборе силового оборудования:

1. Данное оборудование востребовано в том случае, если требуется стабилизировать или устранить недостатки электросети, например, когда напряжение слегка не дотягивает или превышает требуемые значения.
2. Конструкция позволяет устанавливать по три однофазных трансформатора в трехфазных цепях. В этом случае их соединяют в виде звезды или треугольника.

Измерительные трансформаторы

В этом классе работают два вида устройств, обеспечивающих в целях измерения параметров сети преобразования:

Измерительные трансформаторы создаются с высоким классом точности. Во время эксплуатации их метрологические характеристики периодически подвергают поверке на правильность измерения как величин, так и углов отклонения векторов тока и напряжения.

Трансформаторы тока

Главная особенность их устройства заключается в том, что они постоянно эксплуатируются в режиме короткого замыкания. У них вторичная обмотка полностью закорочена на маленькое сопротивление, а остальная конструкция приспособлена для такой работы.

Чтобы исключить аварийный режим входная мощность ограничивается специальным устройством первичной обмотки: в ней создается всего один виток, который не может создать при протекании по нему тока большого падения напряжения на обмотке и, соответственно, передать в магнитопровод высокую мощность.

Этот виток врезается непосредственно в силовую цепь, обеспечивая его последовательное подключение. У отдельных конструкций просто создается сквозное отверстие в сердечнике, через которое пропускают провод с первичным током.

Нагрузку вторичных цепей трансформатора тока, находящегося под напряжением, нельзя разрывать. Все провода и соединительные клеммы по этой причине изготавливаются с повышенной механической прочностью. В противном случае на разорванных концах сразу возникает высоковольтное напряжение, способное повредить вторичные цепи.

Благодаря работе трансформаторов тока создается возможность обеспечения постоянного контроля и анализа нагрузок, протекающих в электрической системе. Особенно это актуально на высоковольтном оборудовании.

   Измерительные трансформаторы тока 110 кВ

Номинальные значения вторичных токов измерительных трансформаторов энергетики принимают в 5 ампер для оборудования до 110 кВ включительно и 1 А — выше.

Широкое применение трансформаторы тока нашли в измерительных приборах. За счет использования конструкции раздвижного магнитопровода удается быстро выполнять различные замеры без разрыва электрической цепи, что необходимо делать при использовании обычных амперметров.

Токовые клещи с раздвижным магнитопроводом трансформатора тока позволяют обхватить любой проводник с напряжением и замерить величину и угол вектора тока.

Трансформаторы напряжения

Отличительная особенность этих конструкций заключается в том, что они работают в режиме, близком к состоянию холостого хода, когда величина их выходной нагрузки невысокая. Они подключается к той системе напряжений, величина которой будет измеряться.

   Измерительный трансформатор напряжения 110 кВ

Измерительные трансформаторы напряжения обеспечивают гальваническую развязку оборудования первичных и вторичных цепей, работают в каждой фазе высоковольтного оборудования.

Из них создают целые комплексы систем измерения, позволяющие фильтровать и выделять различные составляющие векторов напряжения, учет которых необходим для точной работы защит, блокировок, систем сигнализации.

За счет работы трансформаторов тока и напряжения снимают вектора вторичных величин, пропорциональные первичным в реальном масштабе времени. Это позволяет не только создавать цепи измерения и защит по току и напряжению, но и за счет математических преобразований векторов анализировать состояние мощностей и сопротивлений в действующей электрической системе.

Как устроены силовые трансформаторы

Ключевой узел каждого устройства – магнитопровод (сердечник) с двумя и более обмотками. Его изготавливают из стали с высокой магнитной проницаемостью. Он обладает способностью быстро намагничиваться даже в слабых магнитных полях и быстро размагничиваться при отсутствии магнитного поля. Сердечник изготавливают из тонких листов металла таким образом, чтобы стержни были вписаны в окружность.

Обмотки силового трансформатора производят из меди или алюминия. Каждый виток в обмотке изолирован от магнитопровода и других витков обмотки. Между основными элементами так называемой активной части трансформаторов, а именно обмотками, магнитопроводом и другими конструкционными элементами, специально оставляют пространство, чтобы охлаждающая жидкость (масло) могла циркулировать и тем самым отводить тепло от обмоток и магнитопровода. Электрический ток подается на первичную обмотку, а после его преобразования в трансформаторе с вторичной обмотки снимается вторичный ток, отличающийся от первичного на коэффициент трансформации, который зависит от соотношения количества витков в первичной и вторичной обмотках (рис. 1).

Рис. 1. Устройство силового трансформатора: 1 – первичная обмотка с числом витков w₁; 2 – вторичная обмотка с числом витков w₂; 3 – стержень магнитопровода; 4, 5 – ярмо магнитопровода

Основные элементы конструкции силовых трансформаторов

1. Для электрического присоединения обмоток высокого (ВН), среднего (СН) или низкого (НН) напряжения к соответствующим устройствам электрической сети (генераторам, двигателям, линиям электропередач и так далее) на трансформаторах устанавливаются вводы различного типа и конструкционного исполнения. Так, например, вводы на стороне ВН имеют высокое номинальное напряжение, а вводы на стороне НН рассчитаны на высокие номинальные токи, что непосредственно влияет на их конструкцию и размеры.

2. Для регулирования напряжения и, соответственно, тока на первичной и вторичной обмотках трансформатора путем изменения коэффициента трансформации за счет электрического соединения различного количества витков обмоток применяются два типа переключателей. Один из них производит переключение, т.е. регулирование, под нагрузкой (РПН), а другой производит переключение без нагрузки и без напряжения (ПБВ), что означает переключение без возбуждения

Оба типа переключателей, как правило, устанавливаются в обмотках ВН, так как они имеют меньшие значения номинального тока, что особенно важно для РПН из-за необходимости гашения возникающей при переключении дуги меньшей энергии, чем если бы это было на стороне НН.

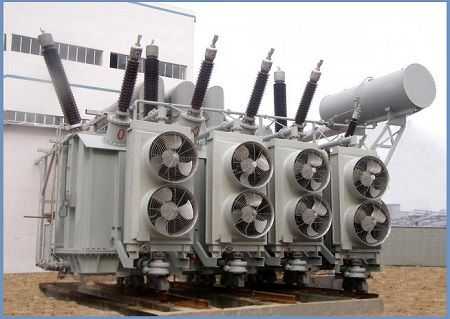

3. На масляных трансформаторах большой мощности устанавливается масляная система охлаждения. Масляное охлаждение бывает:

• естественное;
• естественное с дутьем;
• принудительное – с направленным движением масла;
• принудительное с дутьем;
• принудительное масляно-водяное.

Дополнительное навесное оборудование

Дополнительное навесное оборудование совершенствует работу силовых трансформаторов (рис. 2). К нему относятся:

1) защита, отключающая трансформатор или подающая оповещающие сигналы, – газовое реле. Принцип действия газового реле для защиты трансформатора основан на контроле давления газа. Реле врезают в маслопровод трансформатора между баком и расширителем. В случае резкого повышения температуры, которое может возникнуть, например, из-за электрического разряда внутри бака трансформатора, начинает разлагаться масло, отчего внутри трансформатора образуется газ. Разогретые газы стремятся попасть в расширитель устройства, проходя через корпус реле;

2) система защиты от повышения давления охладителя, которая работает автоматически;

3) индикаторы температуры – измеряют температуру масла в маслонаполненном оборудовании;

4) прибор, измеряющий уровень масла;

5) система фильтрации и сушки масла;

6) влагопоглотители конденсата, образующегося под крышкой трансформатора, препятствуют его попаданию в масло.

Рис. 2. Дополнительные функции управления, мониторинга и диагностики трансформаторов, применяемые в производстве силовых трансформаторов «Группы СВЭЛ»

Монтаж и дальнейшая эксплуатация силовых трансформаторов

Большинство конструкций силовых трансформаторов обладают значительным весом. Поэтому для их транспортировки к месту монтажа используется специальный транспорт. Оборудование поставляется полностью собранным и готовым к подключению.

Монтаж силового трансформатора выполняется на заранее подготовленном фундаменте или в специальном помещении. Во избежание воздушных мешков под крышкой бака в процессе установки, под катки со стороны расширителя подкладываются стальные пластинки. Их толщина должна обеспечивать подъем 1% с узкой и 1,5% с широкой стороны трансформатора. Длина прокладок составляет не менее 150 мм. При массе устройства до 2 тонн установка выполняется непосредственно на фундамент. Корпус в обязательном порядке соединяется с системой заземления.

Перед началом установки силовые трансформаторы проходят испытания в лабораторных условиях. В это время измеряется коэффициент трансформации, проверяется качество соединений, изоляции, а также соответствие трансформаторного масла.

Принцип действия и режимы работы

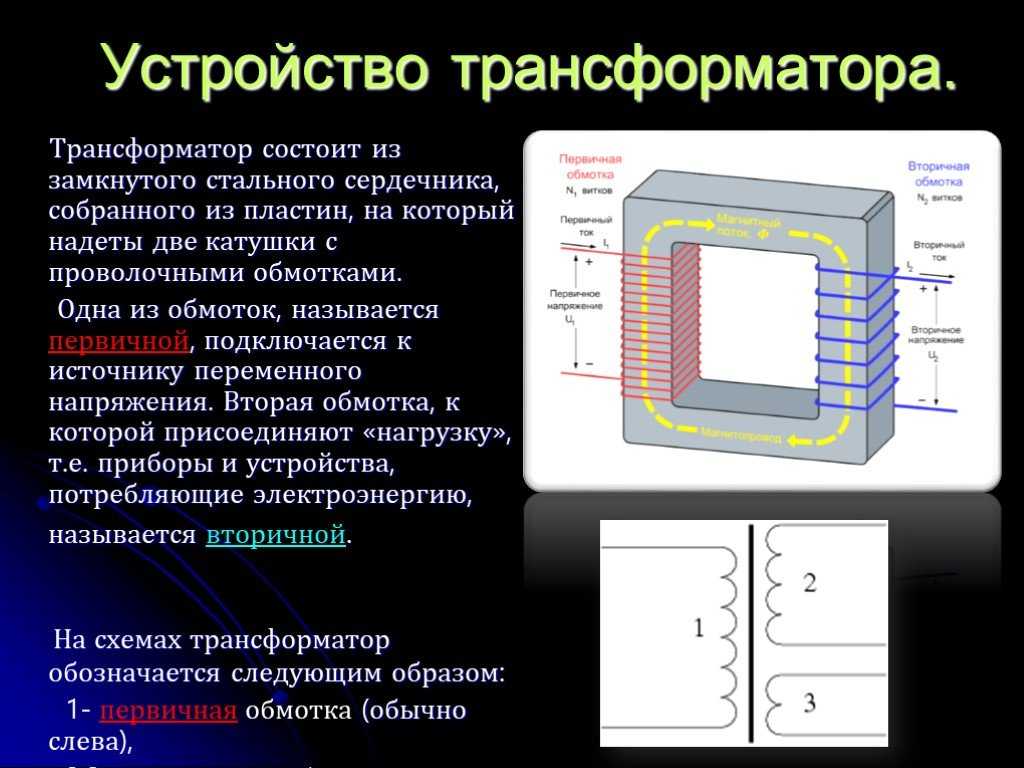

Простой трансформатор снабжен сердечником из пермаллоя, феррита и двумя обмотками. Магнитопровод включает комплект ленточных, пластинчатых или формованных элементов. Он передвигает магнитный поток, возникающий под действием электричества. Принцип работы силового трансформатора заключается в преобразовании показателей силы тока и напряжения с помощью индукции, при этом постоянной остается частота и форма графика движения заряженных частиц.

В трансформаторах повышающего типа схема предусматривает повышенное напряжение на вторичной обмотке по сравнению с первичной катушкой. В понижающих агрегатах входной вольтаж выше выходного показателя. Сердечник со спиральными витками располагается в емкости с маслом.

При включении переменного тока на первичной спирали образуется переменное магнитное поле. Оно замыкается на сердечнике и затрагивает вторичную цепь. Возникает электродвижущая сила, которая передается подключенным нагрузкам на выходе трансформатора. Функционирование станции проходит в трех режимах:

1. Холостой ход характеризуется разомкнутым состоянием вторичной катушки и отсутствием тока внутри обмоток. В первичной спирали течет электричество холостого хода, составляющее 2-5% номинального показателя.
2. Работа под нагрузкой проходит с подключением питания и потребителей. Силовые трансформаторы показывают энергию в двух обмотках, работа в таком регламенте является распространенной для агрегата.
3. Короткое замыкание, при котором сопротивление на вторичной катушке остается единственной нагрузкой. Режим позволяет выявить потери для разогрева обмоток сердечника.

Режим холостого хода

Электричество в первичной спирали равно значению переменного намагничивающего тока, вторичный ток показывает нулевые показатели. Электродвижущая сила начальной катушки в случае ферромагнитного наконечника полностью замещает напряжение источника, отсутствуют нагрузочные токи. Работа на холостом ходу выявляет потери на мгновенное включение и вихревые токи, определяет компенсацию реактивной мощности для поддержания требуемого вольтажа на выходе.

В агрегате без ферромагнитного проводника потерь на изменение магнитного поля нет. Сила тока холостого режима пропорциональна сопротивлению первичной обмотки. Способность противостоять прохождению заряженных электронов трансформируется при изменении частоты тока и размера индукции.

Работа при коротком замыкании

На первичную катушку поступает небольшое переменное напряжение, выходы вторичной спирали накоротко соединены. Показатели вольтажа на входе подбирают так, чтобы ток короткого замыкания соответствовал расчетному или номинальному значению агрегата. Размер напряжения при коротком замыкании определяет потери в катушках трансформатора и расход на противодействие материалу проводника. Часть постоянного тока преодолевает сопротивление и преобразуется в тепловую энергию, сердечник греется.

Напряжение при коротком замыкании рассчитывается в процентном отношении от номинального показателя

Параметр, полученный при работе в этом режиме, является важной характеристикой агрегата. Умножив его на ток короткого замыкания, получают мощность потерь

Рабочий режим

При подсоединении нагрузки во вторичной цепи появляется движение частиц, вызывающее магнитный поток в проводнике. Оно направлено в другую сторону от потока, продуцируемого первичной катушкой. В первичной обмотке происходит разногласие между электродвижущей силой индукции и источника питания. Ток в начальной спирали повышается до того времени, когда магнитное поле не приобретет первоначальное значение.

Магнитный поток вектора индукции характеризует прохождение поля через выбранную поверхность и определяется временным интегралом мгновенного показателя силы в первичной катушке. Показатель сдвигается по фазе под 90˚ по отношению к движущей силе. Наведенная ЭДС во вторичной цепи совпадает по форме и фазе с аналогичным показателем в первичной спирали.

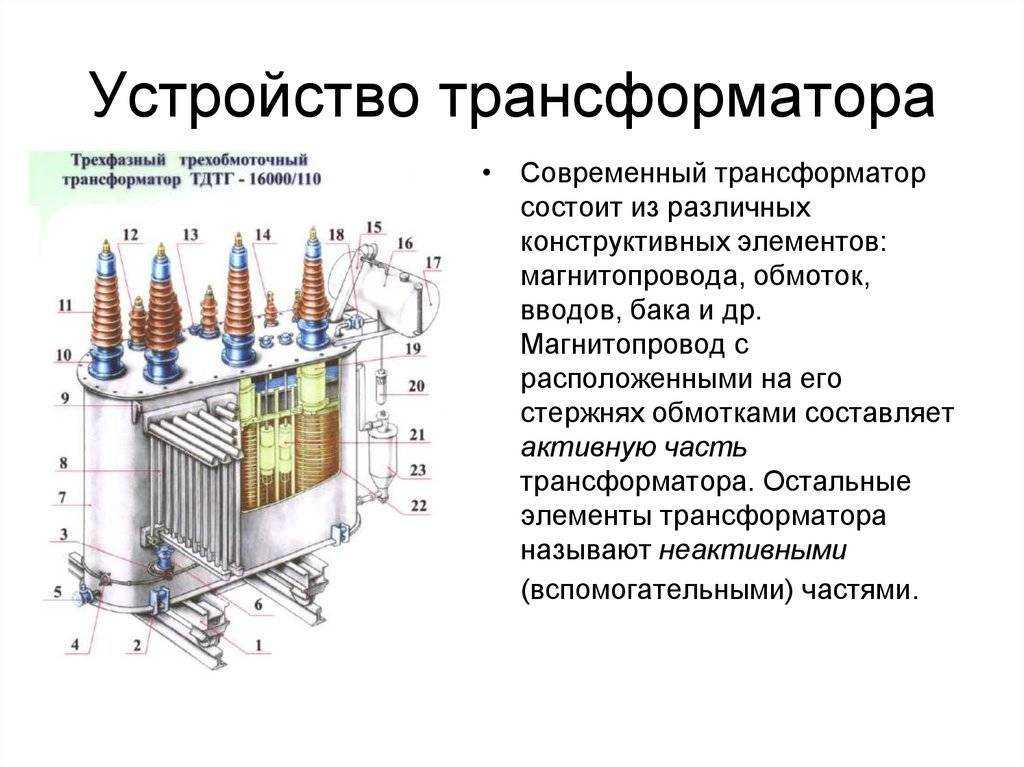

Краткая характеристика и конструкция силового трансформатора типа ТДТН-40000/110

Конструкции силовых трансформаторов различного типа схожи между собой. Отличие заключается в комплектации аппарата, конструкции системы охлаждения и защиты. Рассмотрим конструкцию аппарата на примере аппарата типа ТДТН-40000/110.

Расшифруем буквенные и цифровые обозначения. Первая буква Т говорит о том сколько фаз у трансформатора, в данном случае он трехфазный. Буква Д обозначает тип системы охлаждения. Система охлаждения Д характеризуется естественной циркуляцией трансформаторного масла и принудительной циркуляцией воздуха. Третья буква Т показывает количество обмоток силового трансформатора. В данном случае их три, то есть аппарат трехобмоточный. Последняя буква Н свидетельствует о возможности регулировки напряжения под нагрузкой (устройство РПН). Цифровое значение 40000 – номинальная мощность силового трансформатора в киловольтамперах (кВА). Значение 110 является номинальным напряжением обмотки высокого напряжения.

Далее рассмотрим основные конструктивные части силового трансформатора. Три обмотки высокого, среднего и низкого напряжения намотаны на сердечник (магнитопровод), выполненный из шихтованной стали. Магнитопровод с обмотками помещен в специальный бак. На крышке бака расположены выводы обмоток. В данном случае трех обмоток: высокого (ВН), среднего (СН) и низкого напряжений (НН). Обмотка ВН и СН имеет нулевой вывод, предназначенный для заземления обмотки. Если нулевой вывод трансформатора заземляется, то эта обмотка называется глухозаземленной, в противном случае именуется с изолированной нейтралью.

Также на крышке бака расположена выхлопная труба, газовая защита, устройство регулировки напряжения (РПН), расширитель и маслопровод, соединяющий расширитель непосредственно с самим баком.

Выхлопная труба служит для защиты бака трансформатора от разрыва при резком увеличении давления газа, который выделяется при внутренних повреждениях аппарата.

Газовая защита выполнена на газовом реле, которое действует на сигнал либо на отключение трансформатора в случае повреждения внутри самого аппарата.

Расширитель предназначен для обеспечения постоянного заполнения бака маслом при изменении температуры окружающего воздуха или нагрузки трансформатора, а также для уменьшения площади поверхности соприкосновения масла с воздухом. Соединение расширителя с атмосферой осуществляется через воздухоосушитель (дыхательный патрон).

Термосифонный фильтр заполняется силикагелем и служит для защиты масла от увлажнения и окисления. То есть осуществляет непрерывную регенерацию трансформаторного масла.
