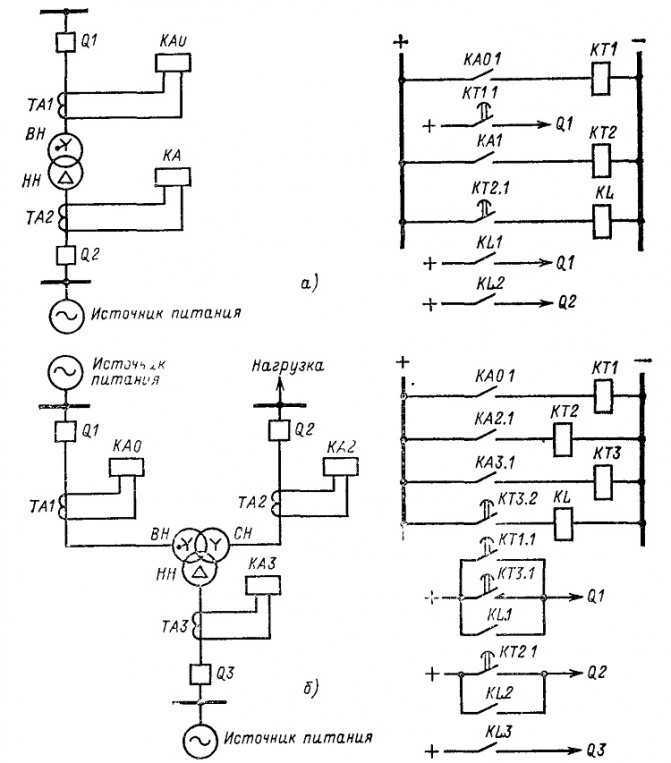

Схемы питания трансформатора
Допускаемая величина плотности тока в проводах обмоток трансформатора в значительной мере определяет вес и стоимость последнего. Чем выше плотность тока в обмотках, тем меньше их вес меди и соответственно стоимость трансформатора. С другой стороны, с увеличением плотности тока возрастают потери в меди обмоток и нагрев трансформатора.
Схема питания тяговой сети системы 2×25 кВ трехфазным трансформатором с повышающими автотрансформаторами.
Самой простой является схема питания тяговой сети системы 2×25 кВ с помощью трехфазного трансформатора и повышающих автотрансформаторов. Особенностью схемы является то, что для повышения напряжения до 55 кВ используется обычный линейный автотрансформатор АТ, который подключен к контактной сети и питающему проводу, а трансформатор Т включен между контактной сетью и рельсами.
Автотрансформаторы устанавливаются на выводах 27,5 кВ трансформатора или на фидерах контактной сети. Последний вариант предпочтительнее, так как позволяет иметь на подстанции только шины контактной сети, а автотрансформаторы могут быть установлены и за пределами территории тяговой подстанции.
В схеме существенно большая часть электроэнергии поступает к электрическим локомотивам непосредственно по контуру контактная сеть — рельсы, минуя повышающий автотрансформатор.
Это обстоятельство позволяет устанавливать повышающие автотрансформаторы на подстанции такой же мощности, что и на фидерной зоне, и не резервировать их на подстанции. При отключении автотрансформатора на подстанции роль повышающего воспринимает на себя ближайший к подстанции автотрансформатор на фидерной зоне.
Немного из истории
Изобретение трансформаторов начиналось ещё в 1876 году великим русским учёным П.Н. Яблоковым. Его изделие не имело замкнутого сердечника, он появился позже – в 1884 году. И с появлением прибора учёные активно стали интересоваться переменным током.
Например, уже в 1889 году М.О. Доливо-Добровольским (русским электротехником) была предложена трёхфазная система переменного тока. Им был построен первый трёхфазный асинхронный двигатель и трансформатор. Через два года была представлена презентация трёхфазной высоковольтной линии протяженностью 175 км, где успешно повышалась и понижалась электроэнергия.
Чуть позже появились масляные агрегаты, так как масло не только оказалось хорошим изолятором, но и прекрасной охлаждающей средой.
Источник
Технические характеристики
Основными характеристиками трансформаторов типа ТМФ являются мощность, напряжение обмоток и тип соединения. Для удобства параметры трансформатора представлены ниже в таблице.
Характеристики трансформатора – ТМФ 630
1 – ввод НН; 2 – ввод ВН; 3 – маслорасширитель;4 – табличка паспортная; 5 – петли подъемные; 6 – пробка для слива масла; 7 – привод переключателя; 8 – воздухоосушитель; 9 – пробка для заливки масла; 10 – клемма заземления; 11 – маслоуказатель; 12 – радиатор; 13 – клапан сброса давления; 15 – электроконтактный термометр; 16 – клеммная коробка; 18 – газовое реле; 19 – каток; 20 – термосифонный фильтр.
Назначение и виды

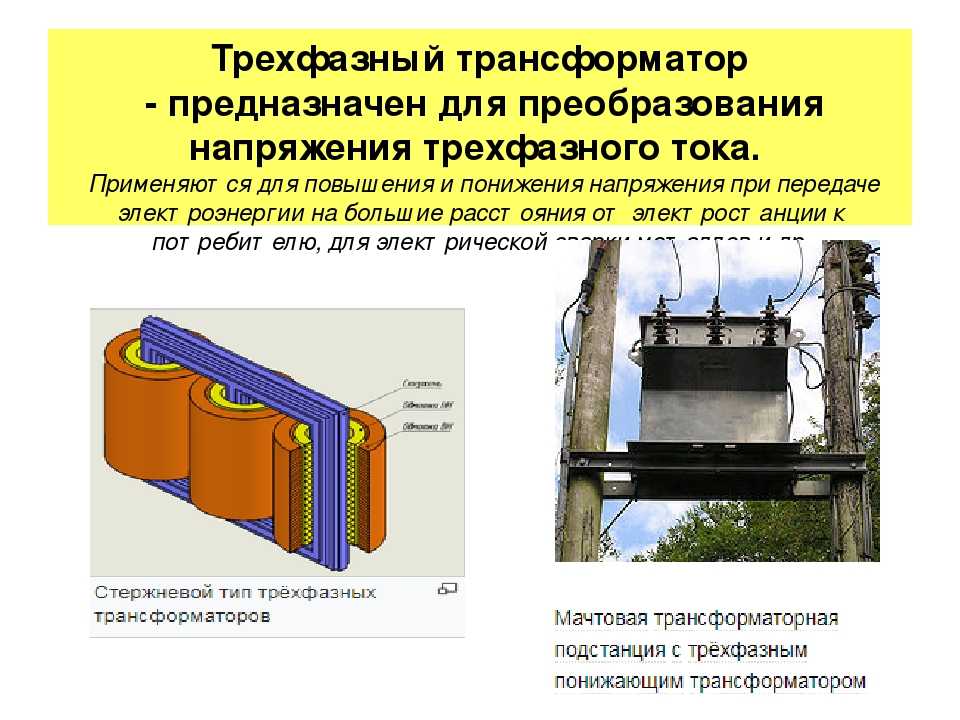

Трехфазный трансформатор Классический станционный трехфазный силовой трансформатор используется для преобразования высоковольтной энергии в удобную для потребителя форму. На его первичные обмотки подается высокое напряжение (6,3-10 киловольт), а на выходе получают более удобные для использования в быту 220 Вольт. Эта величина измеряется между фазами и нулевой жилой трансформатора, называемой нейтралью. Ее принято обозначать как фазное напряжение, в отличие от линейных 380 Вольт, отсчитываемых между каждой из фаз.
Трехфазные понижающие трансформаторы этого класса обеспечивают передачу тока от местной подстанции по подземному кабелю или линии электропередач непосредственно до конечного потребителя. Для этих целей используется специальный 4-хжильный кабель в бронированном сердечнике, либо воздушный провод марки СИП. По ним электрическая энергия доставляет прямо по назначению — на вводно-распределительные устройства обслуживаемых территорий и объектов.
По своему функциональному назначению 3 фазные трансформаторы подразделяются на следующие классы:
- линейные (станционные) устройства;
- специальные преобразовательные агрегаты.
Особо выделяются трехфазные разделительные трансформаторы, используемые для развязки электрических схем и силовых цепей.
Испытательный трансформатор Специальные устройства делятся на следующие виды:
- Испытательные трансформаторы. К ним принято относить трехфазные автотрансформаторные системы.
- Устройства, используемые для питания специальной аппаратуры: сварочных агрегатов, в частности.
- Симметрирующие трансформаторные агрегаты.
Первые два типа применяются в исследовательских целях. Трансформаторы симметрирующие трехфазные используются для устранения перекоса фаз, возникающего в электрических сетях из-за неравномерности распределения нагрузок.
Схема работы при отключении одного из трансформаторов
В случае отключении на подстанции трансформатора, присоединенного к шинам питающих проводов, будем иметь практически рассмотренную на рисунке схему с повышающими автотрансформаторами, роль которых выполняют ближайшие к подстанции автотрансформаторы на фидерных зонах.
При этом на участках от подстанции до ближайших к ней автотрансформаторов имеем систему 25 кВ, а на большей части обеих фидерных зон сохраняется система 2×25 кВ. Поскольку сопротивления участков при системе 25 кВ больше, чем их же сопротивление при системе 2×25 кВ, большую нагрузку принимают на себя соседние подстанции.
В случае отключения на подстанции трансформатора, присоединенного к шинам контактной сети, ближайшие к подстанции автотрансформаторы будут работать в трансформаторном режиме и при значительных размерах движения или при тяжелых поездах могут перегружаться.
Схема работы при отключении одного из трансформаторов.
Избежать этого можно или переходом на время отключения указанного трансформатора к одностороннему питанию фидерных зон от соседних подстанций или путем приведения группы соединения работоспособного трансформатора в соответствие с группой отключенного трансформатора и подключением его к шинам контактной сети.
Для этого следует предусмотреть возможность оперативного переключения двух фаз на первичной стороне трансформатора, подключенного в нормальном режиме к шинам питающих проводов.
При необходимости иметь большую степень резервирования трансформаторов можно, как и в случае с однофазными трансформаторами, в качестве резервного использовать третий трехфазный трансформатор с возможностью подключения его к шинам 110 (220) кВ и к шинам контактной сети или питающего провода вместо любого выведенного из работы трансформатора.
Рассмотренные схемы подстанций с трехфазными трансформаторами имеют перспективу на дорогах стран СНГ в местах стыкования систем 25 и 2×25 кВ и на тяговых подстанциях при необходимости питать от них большую районную нагрузку, а также при усилении системы электроснабжения ранее электрифицированных линий.
Схемы соединений обмоток треугольник и звезда для чайников.
Наиболее распространенный вопрос у начинающих изучения устройства трансформаторов или иных электротехнических устройств это «Что такое звезда и треугольник?». Чем же они отличаются и как устроены, попробуем разъяснить в нашей статье.
Рассмотрим схемы соединений обмоток на примере трехфазного трансформатора. В своем строении он имеет магнитопровод, состоящий из трёх стержней. На каждом стержне есть две обмотки – первичная и вторичная. На первичную подается высокое напряжения, а со вторичной снимается низкое напряжение и идет к потребителю. В условном обозначении схема соединений обозначается дробью (например, Y⁄∆ или Y/D или У/Д), значение числителя – соединение обмотки высшего напряжения (ВН), а значение знаменателя – низшего напряжения (НН).
Каждый стержень имеет как первичную обмотку так и вторичную (три первичных и три вторичных обмотки). У каждой обмотки есть начало и конец. Обмотки можно соединить между собой способом звезда или треугольник. Для наглядности обозначим вышеперечисленное схематически (рис. 1)
При соединении звездой, концы обмоток соединяются вместе, а из начал идут три фазы к потребителю. Из вывода соединений концов обмоток, выводят нейтральный провод N (он же нулевой). В итоге получается четырёх — проводная, трёхфазная система, которая часто встречается вдоль линий воздушных электропередач.(рис. 2)
Преимущества такой схемы соединения в том, что мы можем получить 2 вида напряжения: фазное (фаза+нейтраль) и линейное. В таком соединении линейное напряжение больше фазного в √3 раз. Зная, что фазное напряжение дает нам 220В, то умножив его на √3 = 1,73, получим примерно 380В – напряжение линейное. Но что касается электрического тока, то в этом случае фазный ток равен линейному, т.к. что линейный, что фазный токи одинаково выходят из обмотки, и другого пути у него нет. Так же стоит отметить что только в соединении звезда имеется нейтральный провод, который является «уравнителем» нагрузки, чтобы напряжение не менялось и не скакало.
Рассмотрим теперь соединение обмоток треугольником. Если мы конец фазы А, соединим с началом фазы В, конец фазы В соединим с началом фазы С, а конец фазы С соединим с началом фазы А, то получим схему соединения обмотки треугольником. Т.е. в этой схеме обмотки соединены последовательно. (рис. 3)
В основном такая схема соединения применяется для симметричной нагрузки, где по фазам нагрузка не изменяется. В таком соединении фазное напряжение равно линейному, а вот электрический ток, наоборот, в такой схеме разный. Ток линейный больше фазного тока в √3 раз. Соединение обмотки треугольником обеспечивает баланс ампер-виток для тока нулевой
последовательности. Простыми словами, схема соединения треугольником обеспечивает сбалансированное напряжение.
Подведем итоги. Для базового определения схем соединения обмоток силовых трансформаторов, необходимо понимать, что разница между этими соединениями состоит в том, что в звезде все три обмотки соединены вместе одним концом каждой из обмоток в одной (нейтральной) точке, а в треугольнике обмотки соединены последовательно. Соединение звезда позволяет нам создавать два вида напряжения: линейное (380В) и фазное (220В), а в треугольнике только 380В.
Выбор схемы соединения обмоток зависит от ряда причин:
- Схемы питания трансформатора
- Мощности трансформатора
- Уровня напряжения
- Асимметрии нагрузки
- Экономических соображений
Так например, для сетей с напряжением 35 кВ и более выгодно соединить обмотку трансформатора схемой звезда, заземлив нулевую точку. В данном случае получится, что напряжение выводов трансформатора и проводов линии передачи относительно земли будет всегда в √3 раз меньше линейного, что приведёт к снижению стоимости изоляции.
На практике чаще всего встречаются следующие группы соединений: Y/Y, D/Y, Y/D.
Группа соединений обмоток Y/Y (звезда/звезда) чаще всего применяется в трансформаторах небольшой мощности, питающих симметричные трёхфазные электроприборы/электроприемники. Так же иногда применяется в схемах большой мощности, когда требуется заземление нейтральной точки.
Группа соединения обмоток D/Y (треугольник/звезда) применяется, в основном в понижающих трансформаторах больших мощностей. Чаще всего трансформаторы с таким соединением работают в составе систем питания токораспределительных сетей низкого напряжения. Как правило, нейтральная точка звезды заземляется, для использования как линейного, так и фазного напряжений.
Группа соединений обмоток Y/D (звезда/треугольник) используется, в основном, в главных трансформаторах больших силовых станций и подстанций, не служащих для распределения.
Область применения
Данные устройства предназначены для преобразования эксплуатационных параметров трехфазных электросетей и используются в энергосистемах следующих типов:
- системы транспортирования и распределения электроэнергии;
- преобразовательные устройства;
- электротехнологические установки (сварочная аппаратура, электропечи и т.п.);
- устройства связи и телемеханики;
- системы автоматики;
- бытовая электроаппаратура;
- электроизмерительные устройства.
Подходящую схему соединения определяют в соответствии с условиями работы прибора, к которым относятся мощность сети, уровень напряжения, асимметричность нагрузки. На выбор схемы соединения влияют также и экономические соображения.
Устройство трехфазных трансформаторов и их особенности
Электротехника Устройство трехфазных трансформаторов и их особенности
просмотров — 440
Трехфазные трансформаторы
Трехфазный трансформатор представляет собой соединение трех однофазных трансформаторов. По этой причине вся теория, рассмотренная для однофазного трансформатора относится и к трехфазному применительно к одной фазе.
По конструкции трехфазные трансформаторы бывают в двух базовых видов:
1) Трансформаторы с независимой магнитной системой (групповые), где каждая фаза трансформируется своим трансформатором, рис. 1.21.
Рис 1.21. Групповой трансформатор

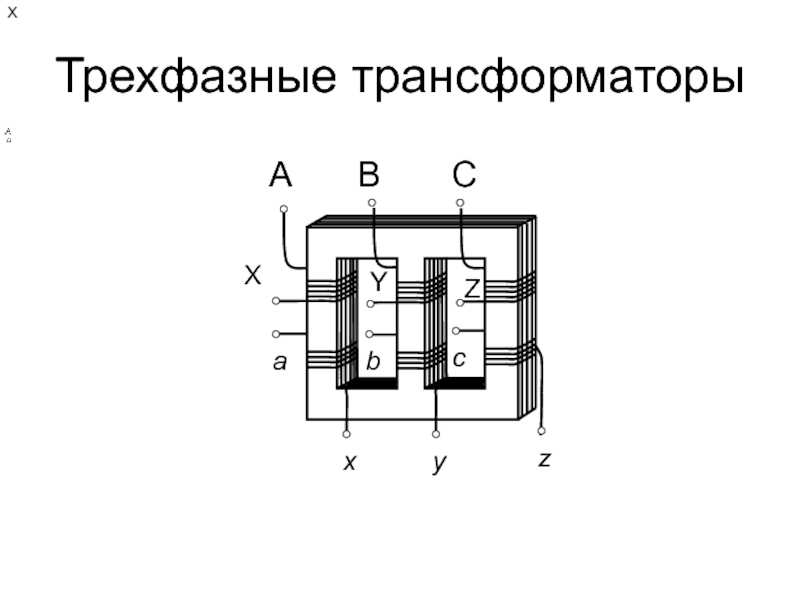

2) Трансформаторы трехстержневые, где существует магнитная связь между фазами, рис. 1.22.
Рис 1.22. Трёхстержневой трансформатор
Недостатки группового трансформатора:
1) занимает большую площадь;
2) большая стоимость;
3) меньше КПД.
Преимущества группового трансформатора:
1) резерв достаточен на 1/3 установленной мощности;
2) транспортный габарит меньше чем у трехстержневого трансформатора.
Групповой трансформатор используется на большие мощности на тепловых станциях.
Трехстержневые трансформаторы используется в распределительных сетях на предприятиях.
Первая особенность трёхфазных трансформаторов
Эта особенность относится к трехстержневому трансформатору. Поток в среднем стержне при холостом ходе проходит путь меньше, чем в крайних стержнях, а это приводит к тому, что токи в крайних стержнях на 40-50% больше, чем в среднем при симметричном потоке. Т.е. при холостом ходе токи представляют несимметричную систему. Модули не равны и угол не равен 120°, рис. 1.23.
При нагрузке система токов по фазам принимает симметричную систему.
Вторая особенность трёхфазных трансформаторов
Обмотки трехфазных трансформаторов бывают соединены звездой Y, треугольником ∆ или зигзагом Z, при этом схемы соединения обмоток обозначают дробью, указывая в числителе схему соединения обмоток высшего напряжения (ВН), а в знаменателе – обмоток низшего напряжения (НН).
| Начало | концы | |
| Обмотка В.Н. | A, B, C | X, Y, Z |
| Обмотка Н.Н. | a, b, c | x, y, z |
При соединении обмоток в звезду линейное напряжение Uл, больше фазного в раз, т. е. , а при соединении в треугольник Uл = Uф.
При соединении вторичных обмоток трехфазного трансформатора в звезду вывод нулевой точки обычно располагают на клеммной панели, что дает возможность получить на выходе трансформатора не только линейное, но и фазное напряжение.
Соединение в зигзаг делается на стороне низкого напряжения, рис. 1.24.
Соединение делается так, чтобы ЭДС этих полуобмоток вычитались, для этого крайне важно конец одной части фазы соединить с концом второй части обмотки другого стержня. Такой способ применяется там, где существует резкая не симметрия (печные трансформаторы, трансформаторы для выпрямительных устройств)
При таком способе соединения выравнивается магнитная не симметрия по стержням
Такой способ применяется там, где существует резкая не симметрия (печные трансформаторы, трансформаторы для выпрямительных устройств). При таком способе соединения выравнивается магнитная не симметрия по стержням.
— Устройство трехфазных трансформаторов и их особенности
Трехфазные трансформаторы
Трехфазный трансформатор представляет собой соединение трех однофазных трансформаторов. Поэтому вся теория, рассмотренная для однофазного трансформатора относится и к трехфазному применительно к одной фазе.
По конструкции трехфазные…
Определение методом гальванометра
Существует несколько способов определить правильность подсоединения обмоток. Самый простой способ – использование вольтметра магнитоэлектрической системы. Его еще называют методом постоянного тока.
Для этого к концам проверяемой обмотки подключают измерительный прибор, а на другую обмотку подают постоянное напряжение. Отклонение стрелки в момент замыкания ключа покажет полярность подключения обмотки. Такие действия производятся для каждой обмотки.
Также можно воспользоваться простым вольтметром при подключении переменного напряжения. Для этого на одну из обмоток подают пониженное переменное напряжение, а остальные две обмотки соединяют последовательно и подключают к вольтметру. Отсутствие или слишком малые показания говорят о том, что обмотки включены встречно.
Определение токов устройства
При определении тока первичной обмотки следует учитывать потери, а также намагничивающий ток трансформатора, относительная величина которых в маломощных силовых трансформаторах весьма значительна. Величины токов могут быть определены по следующей формуле:
Будет интересно Необходимые условия для выполнения параллельной работы трансформаторов
где U1 и U2 – напряжения обмоток по заданию;
P2 – мощность вторичной обмотки по заданию;
cos φ2 – коэффициент мощности нагрузки по заданию;
η – коэффициент полезного действия (КПД) трансформатора.
Выбор индукции в стержне сердечника и плотности тока в проводах обмоток трансформатора – допустимая величина индукции в стержне и ярме сердечника трансформатора определяется выбранным значением намагничивающего тока, мощностью, частотой, типом трансформатора, числом стыков в сердечнике и материалом последнего.
Группы соединений обмоток
Для включения трансформатора на параллельную работу с другими трансформаторами имеет значение сдвиг фаз между э. д. с. первичной и вторичной обмоток. Для характеристики этого сдвига вводится понятие о группе соединений обмоток.
| Рисунок 2. Группы соединений однофазного трансформатора |
На рисунке 2, а показаны обмотки однофазного трансформатора, намотанные по левой винтовой линии и называемые поэтому «левыми», причем у обеих обмоток начала A, a находятся сверху, а концы X, x – снизу. Будем считать э. д. с. положительной, если она действует от конца обмотки к ее началу. Обмотки на рисунке 2, а сцепляются с одним и тем же потоком. Вследствие этого э. д. с. этих обмоток в каждый момент времени действуют в одинаковых направлениях – от концов к началам или наоборот, то есть они одновременно положительны или отрицательны. Поэтому э. д. с. EA и Ea совпадают по фазе, как показано на рисунке 2, а. Если же у одной из обмоток переменить начало и конец (рисунок 2, б), то направление ее э. д. с., действующей от конца к началу, изменится на обратное и э. д. с. EA и Ea будут иметь сдвиг 180°. Такой же результат получится, если на рисунке 2, а одну из обмоток выполнит «правой».
Для обозначения сдвига фаз обмоток трансформатора векторы их линейных э. д. с. уподобляют стрелкам часового циферблата, причем вектор обмотки ВН принимают за минутную стрелку и считают, что на циферблате часов она направлена на цифру 12, а вектор обмотки НН принимают за часовую стрелку. Тогда на рисунке 2, а часы будут показывать 0 или 12 часов, и такое соединение обмоток поэтому называется группой 0 (ранее в этом случае применялось название «группа 12»). На рисунке 2, б часы будут показывать 6 часов, и такое соединение называется группой 6. Соответственно соединение обмоток однофазных трансформаторов согласно рисунку 2, а обозначается I/I-0, а согласно рисунку 2, б – I/I-6. В России стандартизированы и изготовляются однофазные трансформаторы только соединением I/I-0.
| Рисунок 3. Трехфазный трансформатор со схемой и группой соединений Y/Y-0 |
Рассмотрим теперь трехфазный трансформатор с соединением обмоток ВН и НН в звезду, причем предположим, что 1) обмотки ВН и НН имеют одинаковую намотку (например, «правую»); 2) начала и концы обмоток расположены одинаково (например, концы снизу, а начала сверху); и 3) одноименные обмотки (например, A и a, а также B и b, C и c) находятся на общих стержнях (рисунок 3, а). Тогда звезды фазных э. д. с. и треугольники линейных э. д. с. будут иметь вид, показанный на рисунке 3, б. При этом одноименные векторы линейных э. д. с. (например, EAB и Eab) направлены одинаково, то есть совпадают по фазе, и при расположении их на циферблате часов, согласно изложенному правилу, часы будут показывать 0 часов (рисунок 3, в). Поэтому схема и группа соединений такого трансформатора обозначается Y/Y-0.
Если на рисунке 3, а произвести круговую перемаркировку (или перестановку) фаз обмотки НН и разместить фазу a на среднем стержне, фазу b – на правом и c – на левом, то на векторной диаграмме НН (рисунок 3, б) произойдет круговая перестановка букв a, b, c по часовой стрелке. При этом получится группа соединений 4, а при обратной круговой перестановке будет группа соединений 8. Если переменить местами начала и концы обмоток, то получатся еще группы соединений 6, 10 и 2. Значит, при соединении по схеме Y/Y возможно шесть групп соединений, причем все они четные. Такие же группы соединений можно получить при схеме соединений Δ/Δ.
| Рисунок 4. Трехфазный трансформатор со схемой и группой соединений Y/Δ-11 |
Допустим теперь, что обмотки соединены по схеме Y/Δ, как показано на рисунке 4, а, и соблюдены те же условия, которые были оговорены для рисунка 3, а. Тогда векторные диаграммы э. д. с. обмоток ВН и НН будут иметь вид, показанный на рисунке 4, б. При этом одноименные линейные э. д. с. (напрмер, EAB и Eab) будут сдвинуты на 30° и расположатся на циферблате часов, как показано на рисунке 4, в. Соединение обмоток такого трансформатора обозначаются Y/Δ-11. При круговых перестановках фаз и при перемаркировке начал и концов одной из обмоток (или при установке вместо перемычек ay, bz, cx в треугольнике на рисунке 4, а перемычек az, bx, cy) можно получить также другие нечетные группы: 1, 3, 5, 7 и 9.
Большой разнобой в схемах и группах соединений изготовляемых трансформаторов нежелателен. Поэтому ГОСТ 11677-85,»Трансформаторы силовые. Общие технические условия», предусматривает изготовление трехфазных силовых трансформаторов со следующими группами соединений обмоток: Y/Y0-0, Y0/Y-0, Y/Δ-11, Y0/Δ-11, Y/Z0-11, Δ/Y0-11, и Δ /Δ-0. При этом первым обозначено соединение обмотки ВН, вторым – соединение обмотки НН, а индекс «0» указывает на то, что наружу выводится нулевая точка обмотки.
Определение и виды прибора
Трехфазный трансформатор — это статический аппарат с тремя парами обмоток. Прибор предназначен для преобразования напряжения при передаче мощности на значительные дистанции.
Классификация по количеству фаз:
- однофазные;
- трехфазные.
Однофазные трансформаторы имеют небольшую мощность. Основными областями их применения являются быт и проведение работ специального назначения (сварка, измерения, испытания).
Диапазон мощности трёхфазных трансформаторов варьируется в больших пределах. Поэтому и область их применения весьма разнообразна:
- для питания токоприёмников специального назначения;
- для присоединения измерительных приборов;
- для изменения значения напряжения при испытаниях;
- для увеличения или уменьшения напряжения при подключении освещения или силовой нагрузки.
Силовые трансформаторы
Электроэнергия передается по высоковольтным линиям от генераторов, где она вырабатывается до высоковольтных подстанций потребителя, в целях сокращения потерь, при высоком напряжении равном 35-110 киловольт и выше. Перед тем, как мы сможем использовать эту энергию, её напряжение нужно понизить до 380 вольт, которое подводится к электрощитовым, находящимся в подвалах многоквартирных домов. Трехфазные трансформаторы обычно бывают рассчитаны на большую мощность. В электросетях на трансформаторных подстанциях стоят трансформаторы понижающие напряжение с 35 или 110 киловольт, до 6 или 10 киловольт, наверное все видели такие трансформаторы величиной с небольшой дом:

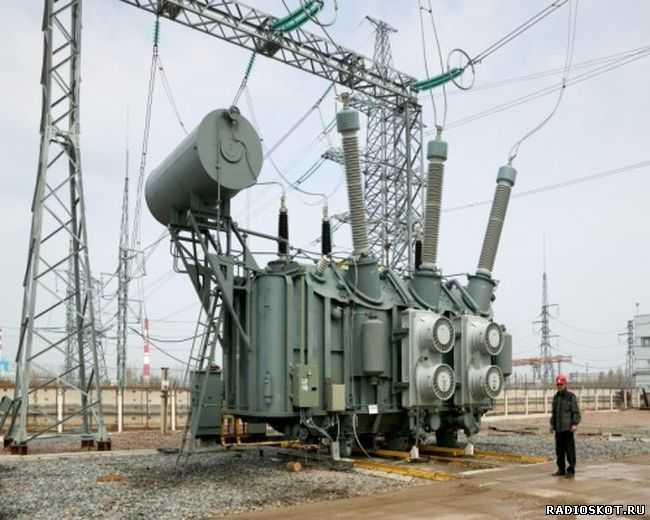

Фото высоковольтный трансформатор
Трансформаторы с 6-10 киловольт на 380 вольт расположены вблизи потребителей. Такие трансформаторы стоят на трансформаторных подстанциях расположенных во многих дворах. Они поменьше размерами, но вместе с ВН (выключателями нагрузки) которые ставятся перед трансформатором и вводными автоматами и фидерами могут занимать двух этажное здание.
Трансформатор 6 киловольт
У трехфазных трансформаторов обмотки соединяются не так, как у однофазных трансформаторов. Они могут соединяться в звезду, треугольник и звезду с выведенной нейтралью. На следующем рисунке приведена как пример одна из схем соединения обмоток высокого напряжении и низкого напряжения трехфазного трансформатора:
Пример соединения обмоток силового трансформатора
Трансформаторы существуют не только напряжения, но и тока. Такие трансформаторы применяют для безопасного измерения тока при высоком напряжении. Обозначаются на схемах трансформаторы тока следующим образом:
Изображение на схемах трансформатор тока
На фото далее изображены именно такие трансформаторы тока:
Трансформатор тока — фото
Существуют также, так называемые, автотрансформаторы. В этих трансформаторах обмотки имеют не только магнитную связь, но и электрическую. Так обозначается на схемах лабораторный автотрансформатор (ЛАТР):
Лабораторный автотрансформатор — изображение на схеме
Используется ЛАТР таким образом, что включая в работу часть обмотки, с помощью регулятора, можно получить различные напряжения на выходе. Фотографию лабораторного автотрансформатора можно видеть ниже:
Фото ЛАТР
В электротехнике существуют схемы безопасного включения ЛАТРа с гальванической развязкой с помощью трансформатора:
Безопасный ЛАТР изображение на схеме
Для согласования сопротивления разных частей схемы служит согласующий трансформатор. Также находят применение измерительные трансформаторы для измерения очень больших или очень маленьких величин напряжения и тока.
