Как проверить ротор асинхронного двигателя с короткозамкнутым ротором

Причины неисправностей

Причинами поломки ротора может быть неправильная эксплуатация электроинструмента, которая представлена следующими факторами:

  • превышено допустимое время непрерывной работы, что является одной из основных причин выхода из строя бытовых болгарок;
  • проведение работ в условиях агрессивных сред с наличием песка, влаги, абразивной пыли и других подобных материалов;
  • работа в условиях, превышающих допустимую нагрузку;
  • некоторые механические неисправности влияют на дисбаланс вращающегося ротора, что в конечном итоге сказывается на нормальном функционировании электрической цепи ротора;
  • нестабильность сетевого напряжения во время работы электроинструментом.

Исправный ротор для Бош УШМ GWS6-100/GWS 850 MAX. Фото 220Вольт

Работа электроинструмента, сопряженная с действием указанных факторов, приводит к возникновению следующих неисправностей:

  • обрыв проводников катушек;
  • короткое замыкание между витками из-за подгоревшей изоляции;
  • изоляция теряет свои свойства, что может вызвать пробой обмотки на корпус сердечника;
  • нарушение коллекторных контактов;
  • частички обгоревшего изоляционного лака или оплавившегося припоя попавшие в зазоры, которые соприкасаются с вращающимся ротором, могут нанести механические повреждения элементам болгарки: трещины, скалывания, глубокие царапины.
  • ламели коллектора неравномерно изнашиваются, на них образуется нагар от короткого замыкания.

В основном это происходит при длительной работе коллекторного двигателя болгарки без перерыва на отдых. Изоляция обмотки от нагрева теряет свои характеристики, оплавляется, что приводит к короткому замыканию витков. Контакты, соединяющие обмотку якоря с ламелями коллектора, могут отпаяться, электрический ток прерывается и электропривод останавливается.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Такой коллектор можно восстановить методом пайки.

Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку

Слегка проточите коллектор для очистки пластин.
Место под пластиной нужно расширить бормашиной осторожно, чтобы не снять большой слой изолятора.
Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите.
Сделайте заготовку ламели из меди

Она должна плотно входить в паз и быть выше существующих ламелей, чтобы легче паять.
Облудите заготовку так, чтобы было много припоя. Она плотнее будет сидеть в пазу. Уложите заготовку в паз и приложите к ней паяльник. Держите его, пока припой не расплавится.
Лишнее сточите напильником, отшлифуйте и отполируйте.

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Гальваническое наращивание пластин коллектора

Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.

Качество восстановления будет одинаковым.

  • Хорошо зачистьте всю поверхность коллектора, включая изолятор между ламелями.
  • Намотайте оголённый медный провод диаметром около 0,2 миллиметра.
  • Обмотайте скотчем вал якоря, а коллектор с торца намажьте пластилином, чтобы медь не разрасталась там, где не надо. И чтобы на железо не попал электролит.
  • Для ванночки отрежьте пол пластиковой бутылки. На вал намотайте изоленту так, чтобы она плотно держалась в горлышке бутылки. Вставьте якорь в бутылку.
  • Возьмите кусок медной шины. Её размер в два раза больше наращиваемой поверхности. Сверните её спиралью и поместите в бутылку.
  • Подключите источник питания минусом к восстанавливаемой поверхности, а плюсом к шинке. Полтора ампера тока на один квадратный дециметр раствора. Если коллектор отделён от вала, обмотайте его проволокой и подвесьте в банке на какой-нибудь перекладине, чтобы электролит касался только изношенной части ламелей. Подключите последовательно лампочки разной мощности, чтобы регулировать силу тока и предотвращать короткое замыкание на сосуде. Через 24 часа получается восстановленный коллектор.
  • Коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном. В конце протестируйте коллектор на отсутствие замыканий между пластинами.

Составные части электролита:

  1. Медный купорос — 200 г.
  2. Серная кислота 1,84 — 40 г.
  3. Спирт — 5 г. Его можно заменить тройным количеством водки.
  4. Кипячёная вода — 800 мл.

Этап 1. Визуальный осмотр инструмента

Очень часто случаются ситуации, когда инструмент еще работает, но уже не так, как положено. И в 30 % случаев виной тому подгоревший якорь. Выявить это можно визуально, еще до вскрытия корпуса.

Косвенными признаками «подуставшего» якоря электродвигателя являются такие неполадки:

При работающем электродвигателе видно очень сильное искрение на коллекторе.

При попытке запустить болгарку (дрель, дисковую пилу и пр.) наблюдается жесткая просадка напряжения (моргает освещение).

Запуск электродвигателя сопровождается резкими рывками.

Из корпуса доносится характерный запах горелой проводки.

Инструмент не набирает прежней мощности.

Обратите внимание, что большая половина этих признаков может также указывать на банальный износ щеток электродвигателя. Если они стерлись или выкрошились, то якорь, скорее всего, здесь ни при чем

Меняем на новые, чистим коллектор от графитного налета, и спокойно работаем дальше. Если же щетки выглядят целыми, а вышеперечисленные симптомы наблюдаются, с 80-процентной вероятностью можно утверждать, что проблема в якоре электродвигателя.

Если электроинструмент и вовсе не подает признаков жизни, причин может быть гораздо больше, и понадобится не только проверка якоря.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков

Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет

Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки

При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

Во время эксплуатации любого оборудования периодически возникают поломки разного характера, которые требуют качественного ремонта. Распространенные сегодня электродвигатели не являются тому исключением. Такие агрегаты могут выходить из строя в результате межвиткового замыкания. В такой ситуации может сгореть исправный, на первый взгляд, двигатель. Именно поэтому специалисты стараются своевременно определить замыкание межвиткового типа, чтобы качественно устранить причину неисправности.

Восстановление катушек

Перемотать якорь электродвигателя можно в условиях гаража, только требуется быть осторожным при нанесении каждого витка. Медная проводка подбирается аналогичной намотанной. Сечение нельзя менять, это приведёт к нарушению скоростных режимов работы двигателя. Бумага диэлектрическая потребуется для отделения обмоток. Катушки в конце заливают лаком.

Потребуется паяльник и навыки его использования. Места соединений обрабатывают кислотой, для нанесения оловянно-свинцового припоя пользуются канифолью. При демонтировании старой обмотки подсчитывают количество витков и наносят аналогичное количество новой намотки.

Корпус должен быть очищен от старого лака и других включений. Для этого подходит напильник, наждачка или горелка. Для якоря изготавливают гильзы, материалом служит электротехнический картон. Полученные заготовки укладывают в пазы. Намотанные катушки следует делать правыми витками. Выводы со стороны коллектора перематывают капроновой нитью.

Каждый провод припаивается к соответствующей ламели. Сборка должна заканчиваться очередными замерами сопротивления контактных соединений. Если все в норме и нет коротких замыканий можно проверять работу электродвигателя под напряжением.

Якорь болгарки больше всех узлов подвергается температурным, механическим и электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, и как следствие, часто нуждается в ремонте. Как проверить якорь на работоспособность и починить элемент своими руками — в нашей статье.

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

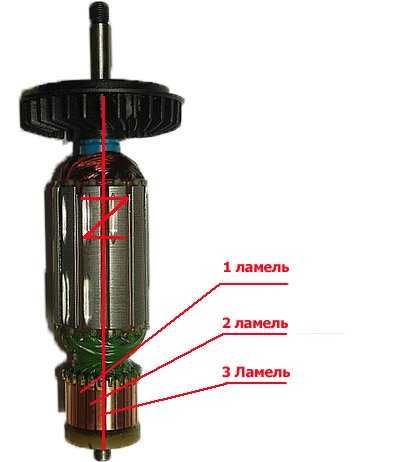

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Ламели коллектора

Восстановление катушек

Перемотать якорь электродвигателя можно в условиях гаража, только требуется быть осторожным при нанесении каждого витка. Медная проводка подбирается аналогичной намотанной. Сечение нельзя менять, это приведёт к нарушению скоростных режимов работы двигателя. Бумага диэлектрическая потребуется для отделения обмоток. Катушки в конце заливают лаком.

Потребуется паяльник и навыки его использования. Места соединений обрабатывают кислотой, для нанесения оловянно-свинцового припоя пользуются канифолью. При демонтировании старой обмотки подсчитывают количество витков и наносят аналогичное количество новой намотки.

Корпус должен быть очищен от старого лака и других включений. Для этого подходит напильник, наждачка или горелка. Для якоря изготавливают гильзы, материалом служит электротехнический картон. Полученные заготовки укладывают в пазы. Намотанные катушки следует делать правыми витками. Выводы со стороны коллектора перематывают капроновой нитью.

Каждый провод припаивается к соответствующей ламели. Сборка должна заканчиваться очередными замерами сопротивления контактных соединений. Если все в норме и нет коротких замыканий можно проверять работу электродвигателя под напряжением.

Якорь болгарки больше всех узлов подвергается температурным, механическим и электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, и как следствие, часто нуждается в ремонте. Как проверить якорь на работоспособность и починить элемент своими руками — в нашей статье.

Проверка статора и ротора электроинструментов на межвитковое замыкание

Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.

Разборка болгарки

Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.

Для этого:

  • снимаем защитный кожух, открутив один винт на хомуте;
  • откручиваем 4 винта и отсоединяем редуктор с двигателем от рукоятки болгарки;
  • затем со стороны редуктора отвинчиваем 4 болта и отсоединяем редуктор, вместе с ротором двигателя;
  • статор у нас остался в корпусе подсоединенным к кнопке включения и питания.

Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

Заключительный этап: особенности проверок двигателей под нагрузкой

Нельзя делать заключение об исправности электродвигателя, полагаясь только на показания мультиметра. Необходимо проверить рабочие характеристики под нагрузкой привода, когда ему необходимо совершать номинальную работу, расходуя приложенную мощность.

Например, владелец очень короткого видео ЧАО Дунайсудоремонт считает, что замерив ток в обмотках, он убедился в готовности отремонтированного движка к дальнейшей эксплуатации.

Однако такое заключение можно дать только после выполнения длительной работы и оценки не только величин токов, но и замера температур статора и ротора, анализа систем теплоотвода.

Как прозвонить асинхронный трёхфазный электродвигатель?

Работая промышленным электриком по ремонту и обслуживанию электрооборудования приходилось часто менять электродвигатели вентиляции и различных станков. Для более быстрой предварительной диагностики неисправного электродвигателя выработалась методика его проверки мультиметром. Нужно измерить сопротивление его обмоток между фазными выводами А-В, А-С и В-С, оно должно быть примерно одинаковым, а так же измерить сопротивление между этими выводами и корпусом электродвигателя в пределе измерений прибора 2 МОм или 2000 кОм, оно не должно показать ничего, значит пробоя на корпус нет. Не забываем что провода прибора тоже имеют своё сопротивление, так что при сопоставлении измеренных данных с табличными, вычитайте это сопротивление. На видео показан пример измерения:

https://www.youtube.com/watch?v=p2BFV_HUgtU

Составил таблицы сопротивлений обмоток некоторых электродвигателей по данным старых книг по перемотке, рассчитав последний столбец методом сложения сопротивления двух обмоток, так как при измерении между выводами А-В, В-С, А-С это и есть последовательное соединение двух обмоток (соединение звезда — все 3 обмотки соединены в одной точке). В таблицах указаны обороты двигателя в зависимости от числа пар полюсов, то есть 750 об/мин, 1000, 1500 и 3000, но на практике они всегда немного меньше и реальные обороты указаны на табличках электродвигателей. Старые движки уже могли быть перемотаны не один раз, и с табличными данными могут не совпадать, но в пределах этого. Так что эта информация нужна только для примерного сопоставления мощности от сопротивления обмоток, у электродвигателей других производителей сопротивление обмоток может отличаться существенно.

Электродвигатель – основная составляющая любой современной бытовой электротехники, будь то холодильник, пылесос или другой агрегат, использующийся в домашнем хозяйстве. В случае выхода какого-либо прибора из строя в первую очередь необходимо установить причину поломки. Чтобы узнать, в исправном ли состоянии находится мотор, его необходимо проверить. Нести аппарат в мастерскую для этого необязательно, достаточно располагать обычным тестером. Прочитав эту статью, вы узнаете, как проверить электродвигатель мультиметром, и сможете справиться с этой задачей самостоятельно.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

  1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
  2. Отвёртки, гаечные ключи.
  3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

  1. Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.
  2. Выкручиваются 4 винта, крепящие корпус редуктора.
  3. Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.
  4. Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
  5. Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
  6. Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.

Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

  1. На вал якоря устанавливается диск фиксации.
  2. Методом напрессовки устанавливается подшипник.
  3. Насаживается малая шестерня и фиксируется стопорным кольцом.
  4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
  5. Закручиваются болты крепления редуктора.
  6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
  7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

Видео: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

Ремонт, замена, перемотка

После проведения диагностики и определения видов неисправностей ротора следует решение о способах ремонта. Возможно сделать ремонт своими руками, который будет связан с самостоятельной перемоткой якоря. Если этот вариант кажется трудоемким и сложным, можно пойти по упрощенной схеме и заменить сгоревший ротор на новый, соответствующий модели болгарки. Самый простой, но и дорогой вариант – это обратиться в специальную сервисную службу.

При принятии решения о ремонте якоря своими руками в помощь информация, которая имеется в статьях «Как снять якорь с болгарки», «Замена и ремонт якоря болгарки», «Перемотка якоря болгарки своими руками».

Разделы: Ремонт болгарок своими руками, Якоря болгарок

Предыдущая статья: Ремонт своими руками статора болгарки Следующая статья: Перемотка якоря болгарки своими руками

Проверка коллекторных электромоторов

В месте прилегания щеток у коллекторных двигателей имеются секции или ламели.

Порядок проверки:

  1. Мультиметром определяют сопротивление между соседними ламелями. В норме значения для каждой пары одинаковы. При обрыве (бесконечно высокое сопротивление) или коротком замыкании (мизерное сопротивление) меняют таходатчик двигателя.
  2. Замеряется сопротивление между коллектором и корпусом ротора: в норме оно бесконечно высокое.
  3. Прозванивают обмотки статора на целостность.
  4. Проверяют сопротивление между корпусом статора и токоведущими частями: в норме — бесконечно высокое.

Далее определяют сопротивление катушки ротора. Оно крайне мало, потому замерить напрямую мультиметром нельзя — велика погрешность. Применяют косвенный метод:

Последовательно с катушкой соединяют высокоточный резистор малого номинала (около 20 Ом). Высокоточными называют резисторы с допуском не более 0,05%. В цветовой маркировке у них присутствует серая полоса (не путать с серебряной).
Цепь «катушка — резистор» подключается к источнику постоянного тока напряжением 12 В или выше. Чем больше напряжение, тем точнее измерения. В качестве источника на 12 В применяют автомобильный аккумулятор или компьютерный блок питания.
Снимают мультиметром падение напряжения на катушке

Здесь важно соблюдать полярность: щуп, включенный в порт COM (отрицательный потенциал), коротят со стороны «минуса» или массы; второй (подсоединяется в разъем «V/Ω») — со стороны «плюса».

Напряжение, мультиметр измеряет намного точнее сопротивления — с верностью до 0,1 мВ. На этом и основан косвенный метод.

Затем рассчитывают сопротивление катушки по формуле: Rкат = Uкат * Rрез / (12 – Uкат), где

  • Rкат — сопротивление катушки, Ом;
  • Uкат — падение напряжения на катушке, В;
  • Rрез — сопротивление резистора, Ом;
  • 12 — напряжение источника питания, В.

Оборвалась обмотка

В обрыве обмотки нет ничего удивительного, это самая распространенная неисправность в работе электроприводов. Произойти поломка может и в статоре, и в якоре.

Если в обмотке оборвалась одна фаза, то в этом месте тока не будет, а вот во второй фазе показатель тока будет завышен. Измерить это можно с помощью того же мультиметра в режиме амперметра.

В целом, эта поломка равнозначна потере фазы. Например, если обрыв внезапно произошел в то время, когда привод был в работе, двигатель начинает резко терять мощность и перегреваться. Если защита на агрегате работает правильно, то он отключится. Для решения проблемы, в основном, требуется перемотка.

В ситуации, когда обрыв произошел в роторе, частота колебания тока будет равна частоте колебания и скольжения напряжения. Из внешних признаков: сильное гудение и вибрирование, снижение оборотов привода.

Все это лишь причины поломок, но вот обнаружить их можно только если прозвонить каждую обмотку электромотора, измерив их сопротивление.

Пусковую и рабочую обмотку прозванивают в тех однофазных двигателях, которые работают при переменном напряжении величиной 220 В. Пусковая обмотка должна выдавать сопротивление, большее, чем у рабочей на 150%.

Для быстрой проверки работоспособности электродвигателя, на мультиметре также можно использовать функцию, которая называется «Прозвонка». Если цепь исправна, вы будете слышать характерный звук прибора, а в некоторых моделях присутствует и световой индикатор. Но если в цепи есть обрыв, звука вы не услышите.
