Как пользоваться осциллографом

Классификация и виды

Различают два основных вида осциллографов:

• аналоговые — аппараты для измерения средних сигналов;
• цифровые — приборы преобразовывают получаемое значение измерений в «цифровой» формат для дальнейшей передачи информации.

По принципу действия существуют следующая классификация:

1. Универсальные модели.
2. Специальное оборудование.

Наиболее популярными являются универсальные устройства. Эти осциллографы используют для анализа различных видов сигналов:

• гармонических;
• одиночных импульсов;
• импульсных пачек.

Универсальные приборы предназначены для разнообразных электрических устройств. Они позволяют измерять сигналы в диапазоне от нескольких наносекунд. Погрешность измерений составляет 6-8%.

Универсальные осциллографы делятся на два основных вида:

• моноблочные — имеют общую специализацию измерений;
• со сменными блоками — подстраиваются под конкретную ситуацию и тип прибора.

Специальные устройства разрабатываются под определённый вид электрической техники. Так существуют осциллографы для радиосигнала, телевизионного вещания или цифровой техники.

Универсальные и специальные устройства делятся на:

• скоростные – применяются в быстродействующих приборах;
• запоминающие — аппараты, сохраняющие и воспроизводящие ранее сделанные показатели.

При выборе устройства следует внимательно изучить классификации и виды, чтобы приобрести прибор под конкретную ситуацию.

Как измерить частоту

При помощи осциллографа можно провести измерения временных интервалов, в частности, периода сигнала. Вы понимаете, что частота любого сигнала всегда пропорциональна периоду. Измерение периода можно провести в любой области осциллограммы. Но удобнее и точнее провести замер в тех точках, в которых график пересекается с горизонтальной осью. Следовательно, перед началом измерений обязательно установите развертку четко на горизонтальную линию, расположенную по центру. Так как пользоваться портативным цифровым осциллографом намного проще, нежели аналоговым, последние давно канули в лету и редко используются для измерений.

Далее, используя рукоятку, обозначенную горизонтальной двунаправленной стрелкой, необходимо сместить начало периода с крайней левой линией на экране. После вычисления периода сигнала можно, используя простую формулу, рассчитать частоту. Для этого нужно единицу разделить на вычисленный ранее период. Точность измерений бывает различной. Чтобы увеличить ее, необходимо как можно сильнее растягивать график по горизонтали.

Обратите внимание на одну закономерность: при увеличении периода уменьшается частота (пропорция ведь обратная). И наоборот – при уменьшении периода происходит увеличение частоты. Низкое значение погрешности – это когда она составляет менее 1 процента

Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения

Низкое значение погрешности – это когда она составляет менее 1 процента. Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения.

Какой выбрать осциллограф для диагностики авто

Рассмотрим наиболее удобные и информативные приборы.

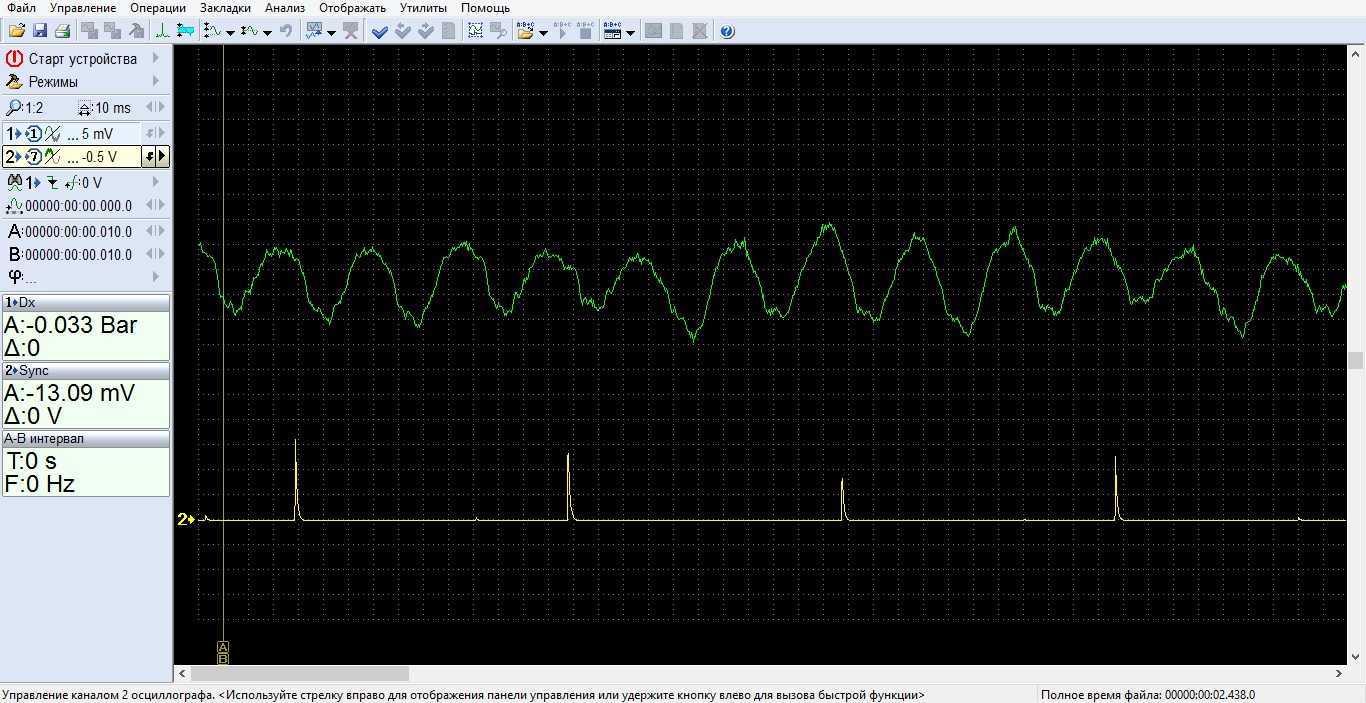

USB Autoscope Постоловского

На первом месте в рейтинге практиков стоит осциллограф Постоловского USB Autoscope IV. Имеет обширные диагностические функции.

Преимущества

• Профессиональные скрипты от Андрея Шульгина.
• Удобный интерфейс.
• Широкий диапазон измерения от 6 до 300 вольт.
• Обработка скриптов в автоматическом режиме.
• Информативный скрипт эффективности по цилиндрам CSS, показывающий работу форсунок, системы зажигания.
• Тест аккумулятора, генератора, стартера. Показывает неисправности в автоматическом режиме. Легкий процесс съема характеристик: достаточно иметь доступ к плюсовой или минусовой клеммам АКБ.
• Тест давления в цилиндре. Показывает метки системы газораспределения, правильно ли стоят фазы. Выявляет провернутый задающий диск.

Полная документация по работе с прибором. Подробно описаны скрипты, схемы подключения. Есть видео инструкция на сайте производителя. Отзывчивая поддержка.

Мотодок 3

Вторым в списке рейтинга осциллографов для диагностики автомобиля любой марки стоит Мотодок 3. Имеет схожие характеристики.

Преимущества и недостатки

Скрипт Андрея Шульгина эффективности цилиндров. Есть некоторые недостатки по синхронизации с некоторыми автомобилями, имеющими слабый сигнал с датчика коленчатого вала

Но это сглаживается удобством и быстрой работой.
Подключения на любое расстояние по кабелю RJ 45.
Качество картинки при диагностике, что не маловажно при работе.
Подробная документация на сайте производителя.

Для примера приведены только два осциллографа для диагностики авто. Существуют и другие приборы: отличаются ценой, производителем, но принцип измерения одинаков. Самое главное иметь опыт в чтении осциллограмм к каждой марке автомобиля.

Устройство и принцип действия прибора

Объясним устройство аналогового осциллографа просто, «для чайников». Прибор состоит из следующих элементов:

• лучевая трубка;
• блок питания;
• канал вертикального / горизонтального отклонения;
• канал модуляции луча;
• устройство синхронизации и запуска развёртки.

Для управления параметрами сигнала и его отображения на экране есть регуляторы. У старых моделей экрана не было. Изображение фиксировалось на фотоленте.

Принцип работы

При запуске прибора сигнал подаётся на вход канала вертикального отклонения. Он имеет высокое входное сопротивление. По тому же принципу работает вольтметр, измеряющий напряжение. Однако вольтметр не показывает временного графика колебаний напряжения.

Сигнал усиливается до необходимого уровня после подачи на вход. Он отображается на экране по вертикальной оси. Усиление требуется для работы отклоняющей системы лучевой трубки или преобразователя сигнала из аналогового в цифровой. Оно позволяет менять масштаб отображения колебаний на экране от крупного до мелкого.

Устройство

Лучевая трубка чувствительна к электрическим импульсам. Чем ниже их частота, тем выше чувствительность. В нынешних трубках количество лучей может составлять от одного до 16. Их количеству соответствует число сигнальных входов и отображающихся одновременно графиков.

Особенность цифрового осциллографа в том, что он имеет экран и преобразователь аналогового сигнала. У него есть память для сохранения данных о полученном графике колебаний. Часть информации анализируется в автоматическом режиме и отображается в обработанном виде. Аналоговый осциллограф не запоминает данные, а только показывает их в реальном времени.

Разверткой называется траектория движения луча, который улавливает колебания и выводит изображение на экран. Она бывает разной формы — эллиптической, круговой. Значение развёртки регулируется в зависимости от исследуемого сигнала по горизонтальной оси (временнóй).

Блок питания подаёт напряжение от сети 220 В на электронные схемы. Есть и аккумуляторные модели, способные работать автономно.

Применение осциллографа

Осциллограф предназначен для изучения различных взаимосвязей между несколькими величинами. Отображаемая на экране осциллограмма показывает как изменяется форма напряжения во времени

Так, по ней можно легко определить полярность, амплитуду, длительность, скважность и частоту сигнала

В грубом приближении осциллограф работает как графический вольтметр. Он измеряет сигнал и выводит его форму на дисплей. Устройством можно измерить даже напряжение высокой частоты. Его основное назначение заключается использование поиска неисправностей в сложных радиоэлектронных схемах или исследовательских измерениях. Например, с помощью него возможно:

• определять временные параметры;
• изучать фазовый сдвиг;
• фиксировать частоту сигнала;
• наблюдать переменную и постоянную составляющую напряжения;
• отмечать присутствие гармоник и их параметров;
• выяснять процессы, происходящие во времени.

Таким образом, осциллограф нужен для того, чтобы можно было наглядно наблюдать колебания электротехнического сигнала, а также видеть помехи и искажения, тем самым определяя неисправный элемент в различных узлах по форме входного и выходного импульса. Кроме этого, осциллограф широко применяется при диагностике электродвигателей. Изучая генерации, возникающие при работе мотора, можно вычислить неисправность катализатора, выявить увеличенный подсос воздуха, отследить сигналы с различных датчиков.

Как проводятся измерения

Работа с осциллографом предусматривает проведение предварительной подготовки: выбор режима синхронизации, входа, шкалы измерений, затем можно приступать к измерениям.

Как измерить напряжение

После снятия с информационного входа данных с помощью регулировки синхронизации развертки получается устойчивое изображение, которое совмещается со шкалой на экране. Проводят несколько замеров, вычисляют среднее значение. Действующее значение выводят согласно шкалы измерений.

Как измерить частоту

Настроив картинку хорошего качества, на которой виден период изменения сигнала, совместив его начало с началом горизонтальной линейки и зная единицы шкалы измерений, можно вычислить частоту, которая обратно пропорциональна периоду.

Как определяется сдвиг фаз

Стабилизировав изображение с двумя сигналами (вот для чего необходим двухлучевой осциллограф), для удобства необходимо разнести значения амплитуд и совместить начала периодов, на экране будет виден сдвиг фаз. Для вычисления значения можно использовать формулу:

где:

• а – расстояние в делениях между точками прохождения нулевой отметки осциллограмм,
• b – период в делениях шкалы.

При наличии только одноканального прибора возможно определение сдвига фаз по фигурам Лиссажу, но это сложнее.

Сдвиг фазы между синусоидальными сигналами

Как работать с осциллографом

Первоначально выставляются режим работы осциллографа (автоколебательный, ждущий или одиночный). Затем выбирается режим аттенюатора или устанавливается соответствующий делитель напряжения. Это касается аналоговых приборов. Цифровые на входе анализируют сигнал и понижает/повышает его до необходимого уровня. В них на входе стоит аналитический блок, который сам понижает или повышает входной сигнал до требуемого уровня.

Подключение осциллографа

В комплекте с осциллографом идет измерительный шнур или шнуры. Их количество зависит от числа входных каналов конкретной модели. Если канал один, то и шнур один. Может быть два, три и до шестнадцати. Подключать надо столько, сколько собираетесь использовать.

Шнуры для осциллографа трудно спутать с другими. Один конец — со щупом и ответвлением. Это «измерительная» сторона. С другой находится характерный круглый разъем. Эта часть подключается к измерительному входу.

Провод, который идет в сторону от щупа — для подключения к «земле». Он часто бывает снабжен прищепкой или «крокодилом». Его подключать обязательно, вольтаж может быть разный и заземление необходимо.

Измерительные шнуры для осциллографа

Некоторые шнуры для осциллографа имеют на рукоятке переключатель, который работает как небольшой усилитель (на фото справа).

После подключения измерительных шнуров включаем прибор в сеть. Затем, перед работой, переводим в рабочее положение тумблер/кнопку включения прибора. Можно считать что осциллограф готов к работе.

Проверка осциллографа перед работой

Перед началом работы надо проверить осциллограф. Включаем его в сеть, устанавливаем измерительный шнур. К щупу прикасаемся пальцем, на экране появляется синусоида частотой 50 Гц — наводки от бытовой электросети.

Если пальцем прикоснуться к измерительному щупу, на экране появится синусоидальной формы сигнал. Синусоида неидеальна, но если она есть и ее частота 50 Гц, это значит, что осциллограф исправен

Затем берем земляной щуп и прикасаемся им к измерительному (палец продолжаем держать на острие щупа). Сигнал пропадает (отображается прямая). Это значит, что прибор исправен.

https://youtube.com/watch?v=hwiPbbfpUZA

Как измерить осциллографом напряжение: переменное, меандра, постоянное

Как уже говорили, напряжение на экране осциллографа отображается по вертикали. Весь экран разбит на квадраты. Цена деления по вертикали выставляется переключателем, который подписан «V/дел». Что и обозначает, Вольт на одно деление

Перед подачей сигнала выставляем луч точно по горизонтальной оси — это важно

Подаем сигнал и считаем, на сколько клеточек от нулевого уровня поднимается или опускается сигнал. Затем умножаем количество клеток на «цену деления», взятую с регулятора. В результате получаем напряжение сигнала. В случае с синусоидой или меандром (положительные и отрицательные прямоугольные импульсы) считается напряжение полуволны — верхней или нижней.

Измерение напряжения осциллографом

Чтобы было понятнее, разберем пример. На фото есть сигнал, полуволна которого понимается и опускается на три клеточки. Цена деления на регуляторе — 5 В. Имеем: 3 дел * 5 V/дел  = 15 V. Получается, данный сигнал имеет напряжение 15 вольт.

Если надо измерить постоянное напряжение, снова выставляем луч по горизонтали. Подаем напряжение и смотрим, на сколько клеток «подпрыгнул» или опустился луч. Дальше все точно так же: умножаем на цену деления и получаем значение постоянного напряжения.

Как осциллографом определить частоту

Частота определяется как 1/T, где Т — период сигнала. А период — это время, за которое сигнал проходит полный цикл. Для сигнала на экране это 5,7 клетки. Считаем от места пересечения с горизонтальной осью и до второй аналогичной точки.

Как определить частоту сигнала по осциллографу

Далее определяем частоту деления по переключателю развертки. Положение переключателя стоит на 50 миллисекунд. Берем количество делений и умножаем на количество клеток. Получаем 50 мс * 5,7 = 285 мс. Переводим в секунды. Для этого надо разделить на 1000. Получаем 0,285 сек. Считаем частоту: 1/0,285 = 3,5 Гц

Условия эксплуатации

Практически любой электронный прибор чувствителен к тем или иным условиям эксплуатации, и осциллограф не является исключением. Основные требования к условиям использования прибора таковы:

• нельзя пользоваться устройством в местах повышенной влажности. На работу влияет не только влага, но и параметры воздуха;
• нельзя включать приспособление в сеть, если рядом имеются легковоспламеняющиеся и горючие вещества;
• всегда нужно держать устройство в чистоте и соблюдать температурный режим использования, диапазон которого составляет от −30 °С до 50 °С.

Важно! Для очистки прибора используют только мягкие и сухие тканевые салфетки или тряпки. Попадание влаги под корпус недопустимо, так как это может вызвать серьезные проблемы в работе техники. Постоянное напряжение, изображенное в виде прямой линии

Постоянное напряжение, изображенное в виде прямой линии

Электрическая схема аппаратной части осциллографа.

На чертеже изображена аппаратная часть осциллографа – «Адаптер».

Для постройки двухканального осциллографа придётся продублировать эту схему. Второй канал может пригодиться для сравнения двух сигналов или для подключения внешней синхронизации. Последнее предусмотрено в «AudioTester-е».

Резисторы R1, R2, R3 и Rвх. – делитель напряжения (аттенюатор).

Номиналы резисторов R2 и R3 зависят от применяемого виртуального осциллографа, а точнее от используемых им шкал. Но, так как у «AudioTester-а» цена деления кратна 1, 2 и 5-ти, а у «Авангард-а» встроенный вольтметр имеет всего две шкалы, связанных между собой коэффициентом 1:20, то использование адаптера, собранного по приведённой схеме не должно доставлять неудобств в обоих случаях.

Входное сопротивление аттенюатора около 1-го мегома. По-хорошему, это значение должно бы быть постоянным, но конструкция делителя при этом бы серьёзно усложнилась.

Конденсаторы C1, C2 и C3 выравнивают амплитудно-частотную характеристику адаптера.

Стабилитроны VD1 и VD2 вместе с резисторами R1 защищают линейный вход аудиокарты от повреждения в случае случайного попадания высокого напряжения на вход адаптера, когда переключатель находится в положении 1:1.

Согласен с тем, что представленная схема не отличается изящностью. Однако это схемное решение позволяет самым простым способом достичь широкого диапазона измеряемых напряжений при использовании всего нескольких радиодеталей. Аттенюатор же, построенный по классической схеме, потребовал бы применения высокомегаомных резисторов, и его входное сопротивление менялось бы слишком значительно при переключении диапазонов, что ограничило бы применение стандартных осциллографических кабелей, рассчитанных на входной импеданс 1МОм.

Типы осциллографов

Электронно-лучевые осциллографы подразделяются на:

• Аналоговые;
• Цифровые;
• Аналоговые с цифровой обработкой сигнала.

Аналоговые осциллографы

Сначала, очевидно, появились аналоговые осциллографы, ведь для работы устройства использовались аналоговые детали. Они подавали вполне точное изображение формы сигнала. Однако замерять амплитуды и частоты совсем не могли. При определении этих характеристик создавалась нелинейность. Она создавалась из-за искажений, которые вносил входной тракт, и движения электронного луча вкупе с этим. Получаемые данные можно было использовать только для оценочного измерения. А наблюдение было возможно только в случае периодического сигнала.

С появлением ЭЛТ стало возможным организовать память на одно движение луча горизонтальной развёртки. Чтобы оценивать помехи импульсов и однократные сигналы, это было необходимо.

Цифровые осциллографы

Современные цифровые осциллографы имеют куда более широкие возможности. В них цифровой тракт обработки сигнала подаётся после входных цепей осциллографа на аналого-цифровой преобразователь. Этот алгоритм позволяет проводить самые точные измерения параметров, таких как частота следования, длительность импульсов, напряжение. А используя запоминающее устройство (USB-осциллограф), можно запоминать любые участки формы сигналов без специального оборудования.

Цифровые осциллографы бывают двух видов. Разделены они были по принципу использования тракта. У одних он был дополнением к аналоговым измерениям, у вторых – использовался для формирования изображения.

Устройства первого типа не отличаются от аналоговых, имея дополнительную опцию для измерения. Вторые же максимально сходны с цифровыми, имея отличие только в отображении информации.

Современные осциллографы для отображения информация используют жидкокристаллические дисплеи. Кроме формы сигнала на нём отображаются все параметры, которые устройство замеряет:

• Среднее напряжение;
• Амплитудное напряжение;
• Фазовые сдвиги;
• Длительность импульсов;
• Длительность спада импульсов;
• Длительность фронта.

Благодаря такому набору способностей один прибор может заменить большую часть других измерительных устройств.

Как ещё несколько полезных качеств цифровых осциллографов можно отметить:

• Большие возможности для запоминания изображений;
• Запоминание параметров сигналов в разные участки времени;
• Хранение информации;
• Вывод информации для печати;
• Передача информации на внешний носитель.

Работа с измерителем

Перед тем как воспользоваться осциллографом, выполняется калибровка. Для этого измерительные щупы подключаются к входу усилителя (отклонение луча в вертикальной плоскости) и общему выводу, обозначаемому как земля. В случае если используется ЭЛТ, после включения необходимо подождать некоторое время для прогрева экрана. Затем понадобится пройти следующие этапы:

1. Регулятор установки времени выставляется на деление, соответствующее 1 мс/дел.
2. Ручка «Вольт/деление» переключается в положение 0,5 В/дел.
3. Контроль синхроимпульсов переводится в режим «авто». Если такое положение не предусмотрено, то выбирается внутренняя синхронизация и устанавливается тип сигнала — переменный.
4. Вращая регуляторы положения луча (вверх/вниз и вправо/влево), устанавливают режим «Авто» или просто добиваются появления луча на экране.
5. Переключатель вида сигнала переводится в позицию GND (земля).
6. Общий щуп соединяется со специальным контактом заземления корпуса устройства. Если в осциллографе такого контакта нет, то зажим щупа одевается на любую неизолированную металлическую часть корпуса.
7. Переключатель «Тип сигнала» переводится в нейтральное положение для подключения вывода к земле. Если же такого переключателя нет, то щупы замыкаются друг с другом.
8. Ручками вертикальной и горизонтальной настройки добиваются установки луча на середину экрана.
9. Если устройство имеет переключатель «Тип сигнала», то он устанавливается в положение замера постоянной формы или щуп просто отсоединяется от гнезда заземления.
10. Переключением масштаба «Вольт/деление» добиваются разворачивания сигнала на весь экран, что повышает точность наблюдений.
11. С помощью измерительных проводов приступают к нужным исследованиям, подстраивая в случае необходимости масштаб «Вольт/деление».

Таким образом, использование осциллографа, позволяет осуществлять операции по настройке и ремонту сложных приборов, которые с помощью тестера выполнить невозможно. Работа на современном устройстве не намного сложнее измерений, проводимых мультиметром.

Что такое осциллограф и зачем он нужен

Осциллограф позволяет визуализировать электрические сигналы, импульсы и колебания

При диагностике неисправностей электронной аппаратуры очень важно видеть процессы, происходящие в электронной схеме, даже если они кратковременны и происходят в случайный момент. По осциллограмме можно видеть амплитуду электронного колебания и время любого его участка. С помощью осциллографа измеряют: фазы, частоты, коэффициенты модуляции электронных колебаний и многие иные необходимые измерения

Большой диапазон измеряемых частот, возможность отделения необходимого сигнала от помех делает его незаменимым прибором при ремонте сложной электронной техники. В общих чертах и понятным новичку языком принцип работы можно описать следующим образом

С помощью осциллографа измеряют: фазы, частоты, коэффициенты модуляции электронных колебаний и многие иные необходимые измерения. Большой диапазон измеряемых частот, возможность отделения необходимого сигнала от помех делает его незаменимым прибором при ремонте сложной электронной техники. В общих чертах и понятным новичку языком принцип работы можно описать следующим образом.

Специалисты рекомендуют знать устройство и принцип работы никель металлогидридных аккумуляторов.

Налаживание

Перед налаживанием усилителей отклонения нужно резисторы Г423 и 1429 установить в такое положение, в котором на движках этих резисторов будет по (-11-13V). Затем, установив R22 и R28 в средние положения добиваются подстрочными резисторами R20-R21 и R26-R27 необходимого положения линии (в середине экрана) и чувствительности усилителей (на весь экран при входном постоянном напряжении около 3,5V). При необходимости немного подстраивают R23 и R29. Резисторы R8-R11 подстраивают при крайне верхнем (по схеме) положении R16.

Резисторы R13 и R15 устанавливают в крайне нижнее (по схеме) положение и в таком состоянии подбирают емкости конденсаторов С6-С10. Но сначала попробуйте подобрать R14 и R12 (можно заменить их подстроечными) так, чтобы период развертки на большинстве положений S4 был как можно ближе требуемому , а затем уже можно переходить к подбору конденсаторов. Конденсаторы С11-С15 должны быть такими же как, соответственно, С6-С10.

Каравкин В. Рк2005, 1.

Что такое осциллограф

Осциллограф — это прибор для визуального отображения и измерений параметров сигналов различной формы (процесс называется «осциллографирование»). Сигналы подаются на вход и отображаются на экране. Экран разбит на квадраты, по центру проходят две оси координат.  По горизонтали измеряется время. По вертикали — амплитуда и/или напряжение. Цена деления задается при помощи ручек калибровки. Режим отображения подстраивается под каждый сигнал. Выбирается такой режим, который наиболее удобен в данном случае (в пределах возможностей прибора).

Осциллограф — это не обязательно большая, громоздкая вещь. Есть портативные цифровые модели, есть приставки. Есть даже программы, которые можно с адаптером установить на стационарный компьютер или ноутбук.

Так выглядит цифровой осциллограф Tektronix DPO 3054. На дисплее отображает сигнал, регуляторами выбираются параметры

По количеству одновременно отслеживаемых сигналов осциллографы есть однолучевые (одноканальные/моноканальные) и многолучевые (многоканальные). Однолучевые могут одновременно принимать только один сигнал, многолучевые — два, три, четыре и больше — до 16. Зависит от прибора.

Какой тип лучше? Многолучевой. Вы одновременно можете отслеживать сигнал в нескольких точках схемы. Изменяя параметры будете видеть реакцию устройства не только на выходе, но и в разных точках схемы.
