Как подключить люстру с 3 проводами

Как правильно соединять провода

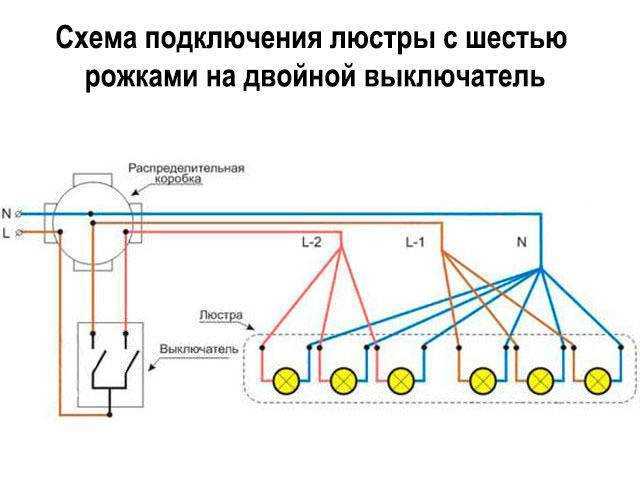

При подключении люстры на двойной выключатель следует быть очень осторожным, так как работы с электричеством не прощает ошибок. При объединении проводов в группу просто обмотать или скрутить их будет недостаточно. Со временем любая скрутка начнет окисляться и греться. Профессионалы рекомендуют пропаивать такие соединения. Если есть возможность поработать паяльником, то следует обязательно осуществить данную операцию.

При соединении проводов, идущих от прибора, с  теми, которые есть на потолке также нельзя использовать метод обычной скрутки. Здесь следует использовать специальные клеммные коробочки. Многие современные люстры уже укомплектованы такими приспособлениями. Если же их нет, то необходимо приобрести их в специализированных магазинах.

Как правильно подключить люстру, используя клеммные коробки, следует подумать заранее. Чтобы скрутка из нескольких контактов могла пройти через отверстие коробочки, нужно к ней припаять проводник, который представляет собой одножильный или многожильный проводок из медного материала с сечением 0, 5 кв. мм. И длиной не более 10 см. Такое соединение требует хорошей изоляции.  В клеммный коробок вставляется свободный кончик припаянного проводника.

После того, как в клеммный короб будут продеты все контакты, отходящие от люстры, его поднимают к потолку и закрепляют. После этого в соответствующем порядке в клеммник присоединяются провода.

После того, как электромонтажные манипуляции по подключению люстры на двойную модель выключателя закончены, можно включить общее питание всей квартиры и проверить работу прибора.

Провода для подключения люстры: виды, характеристики и способы монтажа

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении

Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части провода сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

• скрытая проводка, т.е. кабель прокладывается непосредственно внутри стен и потолка;
• открытая проводка, когда провод фиксируется снаружи стены на специальных опорах-изоляторах;
• проводка с использованием электромонтажных коробов.

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки. В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб

Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным

В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

• ВВГ, плоский кабель с двумя цельными жилами, с изоляцией и наружной защитной оболочкой из поливинилхлорида. Однако ввиду подключения к люстре с трем и более проводами использовать данный кабель считается нецелесообразным, поскольку его потребуется как минимум вдвое большее количество;
• НУМ (NYM) – медный кабель с круглым сечением, по конструкции и используемым материалам схож с ВВГ, однако имеет большее количество изолированных проводников.
• ПВС, круглый кабель с многожильными проводниками, заключенными в виниловую оболочку;
• ШВВП – кабель с проводами в виниловой изоляции, размещенными внутри ПВХ-оболочки.

Подключение люстр с вентилятором

Монтаж на потолок люстры, совмещенной с вентилятором, очень удобен. Электротехническое изделие обеспечит освещение комнаты и заменит летом кондиционер. Обычно такие приборы устанавливали в офисах, но сейчас они уже стали популярны для жилых комнат

Приобретая изделие, надо обратить внимание, чтобы с ним была инструкция. В ней содержится схема подключения к электросети

Внутренняя схема электроприбора

Раньше инструкции подобных электроприборов содержали дополнительный пункт, где отображалась схема внутреннего электрооборудования и подробное описание принципа работы. Сейчас многие производители убрали этот раздел, оставив только подключение к электросети

Для рядового потребителя это не так уж и важно, но если поверхностно рассмотреть, то простая схема прибора состоит из осветителя, со встроенным электродвигателем вентилятора. Каждый из них может включаться отдельно двухклавишным выключателем или одновременно одноклавишным

Схема подключения к одноклавишному выключателю не очень практична. При включении освещения вентилятор все время будет вращаться, что при низкой температуре будет лишним. Выполнить подключение такого прибора лучше будет двойным выключателем, где каждая клавиша предназначена для управления определенным элементом.

Прямое подключение

Схема прямого подключения непрактична, но, как существующий вариант, ее надо рассмотреть:

1. Первым выполняют монтаж нулевого провода, идущего от распределительной коробки. Ноль подсоединяют одновременно к двум проводам, идущим от люстры. Первый провод – это ноль электродвигателя вентилятора, второй нулевой провод выходит от цоколя лампы. Если люстра содержит несколько лампочек, они будут соединены между собой внутри корпуса одним нулевым проводом.
2. Фазу подключают проводом, идущим от выключателя. Схема подключения одинакова. Сетевую жилу подключают к фазному выходу электродвигателя вентилятора и одновременно к проводу, идущему от центрального контакта лампы. Но с фазным проводом не все так просто. Если люстра оборудована, например, тремя или пятью лампами, с корпуса будет выходить два фазных провода. Они требуют подключения к двойному выключателю для управления отдельной группой лампочек. Вариант с одноклавишным выключателем предусматривает соединение этих двух выходов, что при включении вызовет свечение всех лампочек.

Как видно, принцип прямого подключения прост. Включили клавишу, ток пошел по двум проводам, загорелись лампочки и заработал вентилятор. То есть, для управления вентилятором и лампами используется только одна клавиша прямого подключения.

Раздельное подключение

Сложнее происходит монтаж люстры с раздельным подключением. Здесь предусмотрено подключение к двойному или даже тройному выключателю с большим количеством проводов:

1. Первым делом необходимо индикатором отследить ноль и фазу.
2. Вначале, как всегда, идет подключение нулевой жилы ко всем нулевым выходам люстры.
3. От двойного выключателя будет идти две фазные жилы. Одну подключают к соответствующему выходу электродвигателя вентилятора, другую соединяют с фазным проводом, идущим от центрального контакта лампы. Если лампочек несколько и выходит с корпуса люстры две фазных жилы, их аналогично рассмотренной схеме подключения соединяют вместе. Тогда от включения одной клавиши будут загораться все лампочки, а вторая клавиша будет предназначена для управления вентилятором.
4. Если требуется, чтобы лампочки многорожковой люстры включались группами, например, гореть будет два рожка или сразу все, потребуется подключение к трехклавишному выключателю. Тогда одна клавиша будет предназначена для управления вентилятором, а две другие – освещением. Схема подключения остается неизменной, только используется уже три фазных жилы, подходящих от каждой клавиши к соответствующему выходу на люстре.

Схема управления несколькими клавишами немного сложнее, но она более эффективна для комфортного пользования.

Провод заземления люстры

Ввиду того, что люстры с вентилятором оборудованы электродвигателем, они снабжены заземляющим контактом, обозначенным «PE». Проводка старых квартир не предусматривает прохождение от распределительного щита провода заземления. Его придется проложить самостоятельно или просто заизолировать этот контакт на самой люстре.

Строение двухклавишного выключателя

Определение фазы и нейтрали

Под потолком находятся провода, их минимум должно быть 2, один провод «фаза», а другой — «нейтраль» (еще его называют «нуль»). Если люстра подключается через двухклавишный выключатель, то проводов будет три (две фазы и один — нейтраль). Надо всегда помнить, что фазные провода подходят к осветительному прибору через выключатель. Среди электриков принято для фазного провода использовать красные, желтые, черные, белые цвета проводов. Для «нуля» чаще применяют провод с синей изоляцией. Но далеко не везде придерживаются данной маркировки, поэтому провода предварительно проверяют, на каких проводах находится фаза. Определить, на каких проводах фаза, лучше с помощью индикаторной отвертки или, так называемого индикатора напряжения. Данная работа проводится под напряжением, по этому будьте предельно внимательны и осторожны. Выключатели на люстру должны быть включены. Для определения фазы нужно один конец индикаторной отвертки поочередно прикладывать к проводникам, а большим пальцем своей руки прикасаться к металлическому колпачку индикатора. Если неоновая лампочка в отвертке загорается, значит на проводе фаза, если нет — значит нуль или заземление.
Далее надо определиться с проводами на люстре. Вы можете столкнуться с несколькими комбинациями проводов от лампочек люстры. Это лампы уже разбиты на группы и их провода соединены, или от каждой лампы отходит своя пара проводов и их надо разбить на группы и соединить.

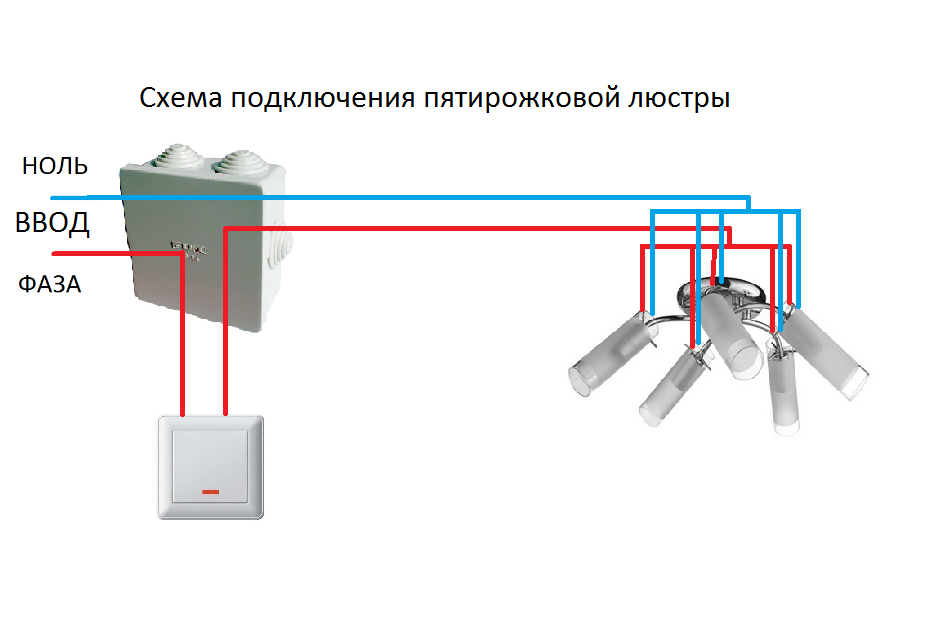

Схема соединения проводов на пятирожковой люстре фото расположено ниже:
Рассмотрим вариант, когда лампочки на люстре не разбиты на группы, и ламп больше, чем пять. Тогда для люстры, к примеру, на 6 лампочек выведены 6 пар проводов (6 проводов на фазу и столько же нулевых проводов).

Ревизию люстры и разбивку лампочек на группы лучше проводить на столе или другом удобном для проведения этой работы месте. Если провода люстры двухжильные, т. е. уже разбиты на пары, то задача упрощается. Надо по одному проводу из каждой пары соединить вместе. На это соединение будет подаваться нуль сети. К другим проводам поочередно подключать фазный провод. На люстре, так же поочередно будут загораться лампы. Отмечаем, какой провод при подключении фазы зажигает какую лампу. Затем разделяем шесть ламп люстры на две группы, чаще всего лампы каждой группы должны гореть через одну. Соединяем фазные провода люстры в получившиеся группы. И так, в итоге мы имеем три соединения. Первое, где соединены шесть проводов (как правило, провода нейтрали окрашены в синий цвет) — сюда будет подключаться нуль электропроводки. Второе соединение из трех проводов — это одна группа ламп, сюда будет подключаться фаза из цепи освещения, которая приходит через выключатель. Третье соединение, аналогична второму, только зажигать будет другую группу ламп.

Определение фазности проводов

Прежде чем подсоединить люстру к электрической сети, необходимо разобраться в том, как устроена проводка в квартире и провода в самой люстре.

Согласно общепринятым нормам, каждый провод имеет изоляцию определенного цвета, обозначающую его назначение:

• черный, серый или коричневый провод – фаза;
• синий или голубой провод – ноль;
• желто-зеленый провод – заземление.

Однако не всегда цветовое решение электропроводки в доме в действительности совпадает с нормами правил. В таком случае, вам на помощь придет мультиметр (тестер) либо индикаторная отвертка для прозвонки сети. Алгоритм определения назначения сетевых проводов следующий.

1. Перед началом прозвонки необходимо выставить переключатель мультиметра в положение «вольты» и выбрать подходящую шкалу (больше 220 В).
2. Держа щупы мультиметра за ручки (не прикасаясь к оголенным проводникам), попеременно касайтесь пар проводов.
3. Если вы прикасаетесь щупами к двум фазным проводам, то изменений на индикаторе мультиметра не будет — две фазы не прозваниваются между собой.
4. Третий провод, очевидно, является нулевым. В паре с любой из фаз он будет давать показания в 220 В на табло мультиметра.

Определение назначения проводов по цвету

С индикаторной отверткой дела обстоят еще проще. Если при соприкосновении с оголенным проводом лампочка в отвертке загорается – этот проводник фазный, в противном случае – нулевой.

Аналогично, если в сопроводительной документации к люстре нет данных о фазностипроводов и их цветовая маркировка не позволяет определить фазность, вам поможет использование мультиметра. Рассмотрим алгоритм определения назначения проводов осветительного прибора на примере люстры с тремя проводами.

1. Устанавливаем тестер в режим прозвонки и кратковременно закорачиваем его щупы. Раздающийся при этом звуковой сигнал даст понять, что прибор исправен и предел измерений на нем выбран правильно.
2. Освобождаем патроны люстры от лампочек. Найти концы нулевого и фазного проводников на патронах не сложно: фазный находится в центре и пружинит, а нулевой – сбоку, при выкручивании лампы он соприкасается с цоколем.
3. Находим нулевой провод на выходе из люстры. Для этого один щуп мультиметра ставим на нулевой контакт в любом из патронов, а вторым по очереди прикасаемся к выходящим из люстры проводам. При контакте с нулевым проводом на выходе мультиметр издаст соответствующий звуковой сигнал.
4. Находим фазный провод. По аналогии с предыдущим пунктом, один щуп мультиметра ставим на фазный контакт любого патрона и ищем вторым щупом фазу на выходе вплоть до возникновения звукового сигнала.
5. Определяем количество контуров в люстре. Один щуп мультиметра фиксируем на выходящем из люстры фазном проводе, а вторым поочередно касаемся фаз каждого из патронов. Если люстра одноконтурная, то мультиметр будет издавать сигнал при контакте с фазами каждого патрона. Отсутствие сигнала на некоторых фазных контактах патронов означает, что они не подсоединены к данному фазному проводу на выходе, то есть люстра имеет два контура.
6. Подтверждаем наличие второго контура в люстре. Для этого необходимо повторить манипуляции из предыдущего пункта, зафиксировав один из щупов мультиметра на третьем проводе, выходящем из люстры. На этот раз мультиметр должен подать сигнал при контакте с теми фазами плафонов, на которых его не было в прошлый раз.

Соединение проводов

Важно! Наличие в люстре с тремя проводами на выходе одного контура означает, что третий провод предназначается для заземления осветительного прибора. Чтобы подтвердить этот факт, прикоснитесь одним щупом мультиметра к металлическим элементам корпуса люстры, а другим – к предполагаемому заземлению

Если звучит сигнал – вы оказались правы.

Провода на люстре и схемы подключения

Когда всего 2 провода и одинарный выключатель, подключить светильник очень просто: один конец жилы прикручиваем к фазе, другой — к нулю. Соблюдать полярность не нужно, это же не батарейка. Любой вариант соединения будет правильным!

Как подсоединить люстру, когда проводов много, а выключатель – одноклавишный. В таких люстрах 2,3 и даже 5 лампочек. В таком случае их нужно сгруппировать по цвету. Получим 2 жгута

Каждый, неважно как, подсоединяем к фазе и проводу

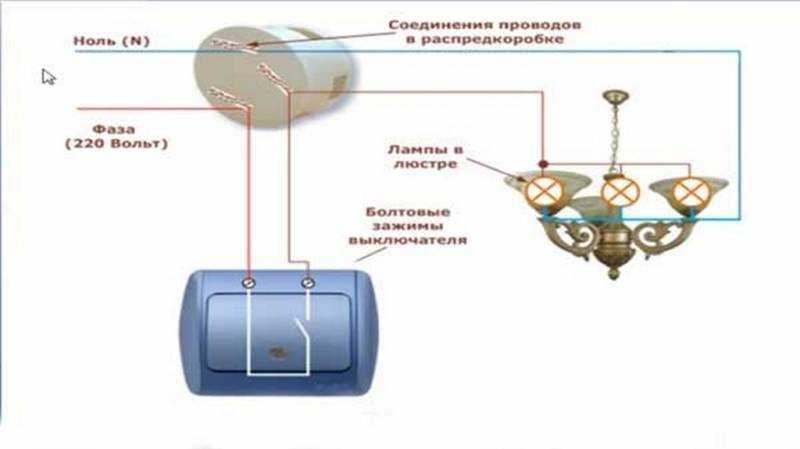

Схема подключения люстры с 3 лампочками к одноклавишному включателю:

По этой схеме подключения загораться сразу будут все вкрученные лампочки.

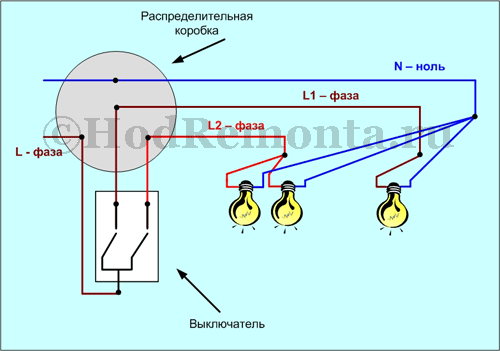

Рассмотрим ка подключить люстру, когда включатель двухклавишный. Для двухклавишного выключателя такие же принципы подключения 3-5 рожковых люстр: разбиваем по цвету на 3 жгута — 2 фазы и ноль и подсоединяем к трем проводам.

Например, скручиваем вместе все синие провода вместе, затем все черные и вконце — все желтые

Важно группировать по цвету. Выбор цвета провода для нулевого — непринципиален

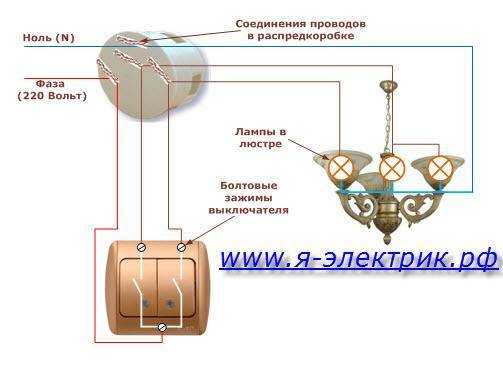

На рисунке подключение люстры к двухклавишному включателю. Все синие провода объединены в один жгут. Это и есть ноль!

Для надежности контакта используем клеммные колодки. Соединять простой скруткой – можно, но ненадежно. Со временем место контакта окисляется и начинает искрить.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Подготовка: прозвонка и определение фаз на потолке

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

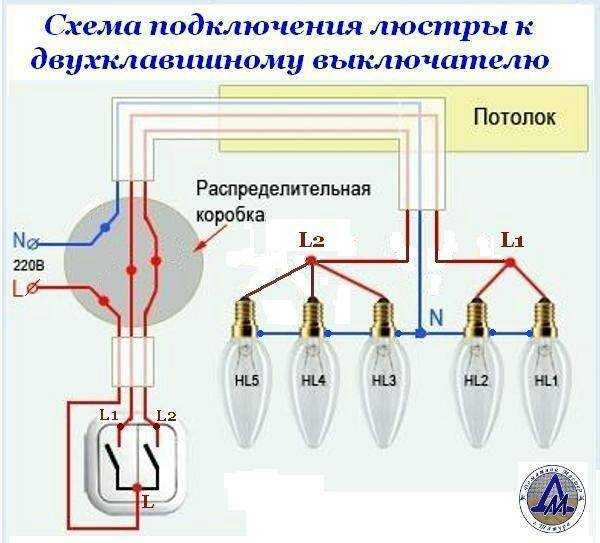

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична, но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

Важно! Если из потолка выходит 3 или 4 провода, то фазными могут оказаться два проводника. Поэтому индикатором надо проверить все жилы

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер, можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения.

Коротко о главном

В подключении люстры к двухклавишному выключателю нет ничего сложного для любого домашнего мастера. Чтобы разделить источники света на два отдельных блока, необходимо правильно сгруппировать фазные провода на светильнике. При этом все нулевые жилы собираются вместе и подключаются не к выключателю, а напрямую к распределительной коробке.

Выбранные варианты группировки лампочек в люстре соединяют только со своим проводом, идущим от выключателя. А из последнего должно выходить две активные фазы. Причем каждая должна регулироваться только своей клавишей. При этом, если активировать обе контактные пластины, люстра должна загореться в полном объеме. А при замыкании только одной клавиши – зажигается определенная группа лампочек.

Если от выключателя отходит только один фазный провод, то для включения отдельных групп ламп придется добавлять провода. Обойтись без этого можно только если выбрать люстру с пультом управления. Встроенный в неё блок управления запитывается от одного провода и позволяет отдельно включать различное количество ламп.

Чтобы выбрать люстры для любых способов подключения, загляните в онлайн-гипермаркет lustrof.ru – здесь знают про освещение все… и ещё чуть-чуть ))

Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш. Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается. Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя. Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем. Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

Как подключить люстру

Провода для подключения люстры: виды, характеристики и способы монтажа

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении

Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части провода сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

• скрытая проводка, т.е. кабель прокладывается непосредственно внутри стен и потолка;
• открытая проводка, когда провод фиксируется снаружи стены на специальных опорах-изоляторах;
• проводка с использованием электромонтажных коробов.

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки

В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

• ВВГ, плоский кабель с двумя цельными жилами, с изоляцией и наружной защитной оболочкой из поливинилхлорида. Однако ввиду подключения к люстре с трем и более проводами использовать данный кабель считается нецелесообразным, поскольку его потребуется как минимум вдвое большее количество;
• НУМ (NYM) – медный кабель с круглым сечением, по конструкции и используемым материалам схож с ВВГ, однако имеет большее количество изолированных проводников.
• ПВС, круглый кабель с многожильными проводниками, заключенными в виниловую оболочку;
• ШВВП – кабель с проводами в виниловой изоляции, размещенными внутри ПВХ-оболочки.

Поиск нуля

Любое подключение люстры начинается с поиска общего провода – нулевого. Он будет подключен к сети всегда, в то время как фазы предназначаются для замыкания и размыкания электрической цепи. Поиск нуля не составлял труда, если бы при устройстве проводки электрики соблюдали цветовую зависимость. Но поскольку это не так, придется воспользоваться индикаторной отверткой или мультиметром.

Если из потолка выходит пара проводов:

1. Замкните фазу выключателем;
2. Дотроньтесь индикаторной отверткой до каждого оголенного кончика проводов, идущих из отверстия в потолке;
3. Тот провод, при соприкосновении с которой диодная лампочка на отвертке загорелась, является фазой. Пометьте его латинской буквой L;
4. Другой провод – общий, его нужно обозначить буквой N.

Если из потолка выходит тройной кабель, то найти ноль можно тремя способами:

• С помощью индикаторной отвертки (не самый достоверный метод, так как работает только в правильно сооруженной проводке);
• С помощью мультиметра (надежный метод, но требует наличие тестера);
• Путем разборки выключателя при предварительном обесточивании квартиры (надежно, но муторно).

Как искать ноль с помощью индикаторной отвертки вы уже знаете

Неважно, сколько проводов выглядывает из потолка, только ноль не покажет наличие напряжения. Но если проводка сооружена с нарушением правил, то помеченный нулем провод может оказаться фазой

Чтобы проверить правильность, достаточно при отключенном выключателе попарно коснуться щупами мультиметра всех проводков. Если нигде напряжения не обнаружено, то результат, показанный отверткой с индикатором достоверный.

В случае неправильно сооруженной проводки воспользуйтесь тестером для поиска нуля:

1. Поставьте режим измерения переменного напряжения на мультиметре;
2. Одну клавишу выключателя включите, а другую – отключите;
3. Коснитесь щупами каждой пары из тех, что можно составить из тройной выборки;
4. Отогните в сторону два кабеля, между которыми мультиметр обозначил напряжение. Нулевой будет среди них;
5. Переключите клавиши выключателя в обратном порядке. Та, что была включена, должна стать отключенной, и наоборот;
6. Проверьте, пропало ли напряжение между двумя отогнутыми проводами? Если да, то вы все правильно сделали;
7. Теперь одним щупом коснитесь третьего, отдельного провода, а другим – одного из тех, что находятся в отогнутой паре;
8. Если напряжение возникло, то этот провод из пары и есть ноль. Если нет, то переставьте щуп от первого провода в паре ко второму;
9. Если напряжение появилось между отклоненным и вторым в паре проводами, то этот второй в паре и есть ноль.

Последний способ, разбор коробки выключателя, начинается с обесточивания квартиры путем перевода соответствующего рубильника в щитке в положение «выключено». Разобрав выключатель, вы увидите три провода. Два из них подводятся клавишам, а третий – напрямую идет к потолку. Это и есть нуль.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Проходные выключатели делают процесс включения и отключения освещения более удобным и обладают следующими преимуществами:

1. Взаимосвязанные переключатели можно соединить друг с другом, используя для этого двухжильный кабель. Такая практика позволяет отказаться от протягивания многожильных проводов, что сокращает количество расходов и упрощает процесс подсоединения.
2. Система управления одним светильником сразу из нескольких мест , сама по себе добавляет удобство в этот процесс, делая его значительно комфортнее.

При этом, подобные устройства обладают и несколькими недостатками:

1. При монтаже двухклавишных моделей в схеме , будет задействовано сразу шесть контактов, что увеличит не только количество проводов, но и повлияет на их протяженность. Соответственно, трехклавишные модели имеют в своем устройстве девять контактов и обладают самым сложным принципом подключения.
2. Переключатели подобного типа, ввиду специфики своего устройства , не имеют фиксированного значения, отвечающего за состояние . Включено оно или выключено будет зависеть от положения и состояния других аналогичных устройств, подключенных к этому же источнику света. Подобная система требует определенного количества времени, чтобы привыкнуть к ней.
