Виды выходов и способы подключения
Для оценки действия чувствительного прибора вводится особая характеристика, оцениваемая по состоянию полярности его выходных параметров. В соответствии с общепринятым обозначением полупроводниковых элементов (транзисторов), входящих в состав электронной схемы датчика, эти выходы называются «PNP» и «NPN».
Отличие этих наименований состоит в том, что они обозначают различные полярности (полюса) источника питания чувствительных приборов. PNP транзисторы коммутируют его положительный выход, а NPN – отрицательный. Нагрузкой выходных схем чаще всего является управляющий микропроцессор.

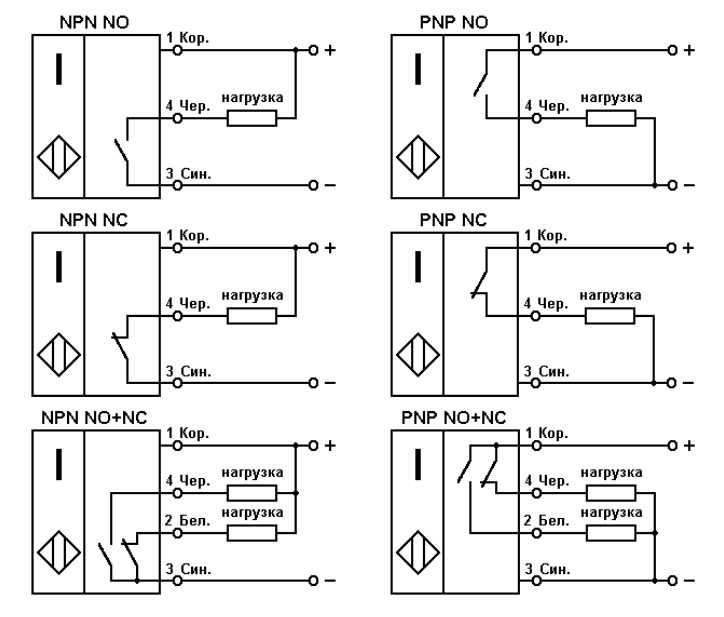

Основные виды подключений разных индуктивных датчиков
Вариант с NPN транзистором – наиболее распространенный способ включения датчика, поскольку согласно стандартным схемным решениям отрицательный провод делается общим для всех компонентов. В этом случае входы микропроцессоров и других контролирующих устройств активируются положительным напряжением.
УСТРОЙСТВО, ХАРАКТЕРИСТИКИ, ПРИНЦИП ДЕЙСТВИЯ
Индуктивные (или бесконтактные) датчики, несмотря на различную специфику, имеют схожее внутреннее устройство. Металлический либо пластиковый корпус залитый компаундом (электроизоляционный состав на основе эпоксидных смол, полимеров, битума), внутри располагаются генератор ЭМП, триггер (в аналоговых устройствах детектор), индикатор состояния (светодиод), усилитель сигнала.
Генератор состоит из полупроводникового элемента, производящего ток определенной частоты, который через катушку индуктивности, с ферритовым сердечником, создает переменное магнитное поле.
При вхождении в зону чувствительности датчика, токопроводящего материала (металлического сигнального флажка или другого исполнительного элемента), индуктивность системы меняется, в свою очередь, воздействую на амплитуду тока генератора. По достижении значений срабатывания, на триггере, формируется управляющий сигнал.
Усилитель увеличивает мощность импульса до необходимых значений, после чего, в зависимости от назначения прибора, он подается на коммутационный блок (размыкает — замыкает цепь) или далее, на средство измерения или АСУ.
По устройству датчики подразделяют на:
- одинарные — с одним магнитопроводом, ветвью измерения. Схема реализована в бесконтактных выключателях;
- дифференциальные — с двумя магнитопроводами ш-образной формы, взаимно компенсирующим воздействие на сердечник, что повышает чувствительность и точность измерений. По сути, представляют собой систему двух одинарных датчиков, с общим якорем;
- трансформаторные — коэффициент трансформации изменяется при перемещении якоря, генерируя определенное напряжение на выходе вторичной обмотки. Принцип используется в элементах фиксации угловых, небольших линейных перемещений.
Индуктивные датчики работают как на постоянном токе (напряжение 12, 24, 42, 60 В), так и на переменном (до 220 В). Характеризуются следующими параметрами:
- максимальный ток;
- частота переключений — для большинства моделей до 1-5 кГц;
- предел срабатывания — минимальное значение физической величины вызывающее отклик;
- скорость срабатывания (в микросекундах);
- климатическое исполнение — диапазон температур при которых устройство гарантированно работает (от -40С до +60С).
Преимуществами индуктивных элементов, перед аналогичными устройствами других принципов действия, являются:
- надежность конструкции — отсутствие движущихся элементов, контактов, полная герметичность, прочность;
- ресурс работы до 10 лет, не требуют какого либо обслуживания;
- высокая чувствительность, скорость и частота срабатывания;
- мощность выходного сигнала до 100 Вт и выше;
- доступность, широкий выбор типов и производителей.
Недостатки:
- требовательны к «чистоте» и постоянству питающего тока;
- чувствительны к воздействию внешних магнитных полей, возможно искажение выходного сигнала.
Погрешности
Погрешности в процессе преобразования диагностических значений оказывают влияние на способности индукционных датчиков выдавать достоверную информацию. К основным из них можно отнести следующие.
Электромагнитная
Данную погрешность принято учитывать только в качестве случайной величины. Как правило, она возникает в ходе индуцирования ЭДС в индукционной катушке в результате внешнего воздействия сторонними магнитными полями. Это происходит в процессе производства из-за силовых электроустройств. Они образуют магнитные поля, что впоследствии и формирует электромагнитную погрешность.
От температуры
Эта погрешность тоже выступает в качестве случайного значения, поскольку работа большого числа элементов индукционного датчика напрямую зависит от температурных показателей, поэтому это ключевая величина, которая даже учитывается в процессе проектировки подобного оборудования.
Магнитной упругости
Обычно такая погрешность может проявляться как следствие нестабильности деформации магнитопровода устройства в процессе сборки самого датчика, а также при деформационных изменениях во время работы. Кроме того, оказываемое нестабильным электронапряжением воздействие на магнитопровод оборудования вызывает снижение качества передаваемого сигнала на выходе.
Деформация элементов
Данная погрешность, как правило, проявляется в результате воздействия измеряющей силы на значение деформации частей индукционного датчика, а также под влиянием усилий, оказываемых на нестабильные деформирующие процессы. Кроме того, не меньшее влияние на нее могут оказывать люфты и зазоры, образовавшиеся в подвижных элементах конструкции устройства.
Кабеля
Такая погрешность обычно проявляется от непостоянного значения сопротивления, в случае деформации самого провода и под влиянием температуры. Также подобным образом может сказаться наводка внешними полями ЭДС в кабеле.
Старение
Данная погрешность может проявляться при износе движущихся элементов самого устройства, а также в случае постоянно изменяющихся магнитных свойств используемого магнитопровода. Ее принято считать, строго говоря, случайным значением. В процессе определения данной погрешности учитывают кинематику конструкции индукционного датчика, а во время проектирования подобного оборудования максимальный эксплуатационный срок рекомендуется определять только при работе в обычном режиме, чтобы при этом износ не успел превысить установленного значения.
Технологии
Погрешности технологии проявляются в случае отклонений от технического процесса производства, при явном разбросе технических параметров катушек и остальных элементов во время сборки, влиянии допущенных зазоров при соединении устройства. Для ее измерения принято использовать механическое измерительное оборудование.
Меняем датчик скорости на ВАЗ-2115 своими руками
В процессе эксплуатации автомобиля периодически из строя могут выходить те или иные детали. Не является здесь исключением и датчик скорости. Проблемы с его работой на «пятнашке», конечно, не самая распространенная поломка, однако все-таки они случаются. О неисправности можно узнать благодаря бортовому компьютеру. В частности:
- код Р0500 сигнализирует об отсутствии поступления информации с датчика скорости;
- код Р0503 – о прерывающемся сигнале.
Помимо этого, есть еще определенные признаки, по которым можно понять, что проблемы именно с этим узлом автомобиля. К ним, в частности, относятся неустойчивая работа спидометра или его полное «умирание», снижение мощности двигателя и повышенный расход топлива
Обратите также внимание и на обороты двигателя. При проблемах с датчиком скорости они плавают на холостом ходу. Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке»
Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке».
Конечно, приведенные выше причины не всегда указывают на проблемы с датчиком скорости, однако специалисты рекомендуют проверять его при такой симптоматике одним из первых. Соответственно, нужно знать, где именно искать проблемную деталь.
В «пятнашке» датчик скорости расположен на задней стороне коробки передач, возле дифференциала. Перед тем как приступать непосредственно к демонтажу, сперва убедитесь, что все провода целые, и нет никаких обрывов.
Заодно проверьте также и их фиксацию. Если здесь все в порядке, значит, отключаем аккумуляторную батарею и приступаем к снятию датчика. Для этого нужно взять минимальный набор инструментов:
- отвертки – фигурная и плоская;
- плоскогубцы;
- гаечные ключи – на 10 и 21.
Для того чтобы процесс замены был более удобным, рекомендуется снять адсорбер. Сделать это несложно. Нужно просто открутить соответствующие гайки и отвести адсорбер в сторону. Сама процедура займет очень мало времени, зато существенно облегчит доступ к датчику. Далее зажимаем фиксатор, после чего снимаем колодку с проводами.
Теперь можно приступать и к снятию самого датчика. Его нужно поворачивать против часовой стрелки до тех пор, пока устройство не будет выкрученным. Затем вынимаем его полностью, используя для этого ключ на 21. Осталось только очистить место, где был датчик, от грязи, и можно приступать к установке нового.
Работать здесь нужно довольно аккуратно. Все дело в том, что корпус датчика изготовлен из пластмассы. Соответственно, он не очень устойчив к серьезному механическому воздействию, и при чрезмерном усилии может попросту сломаться в руках. Далее установите устройство таким образом, чтобы пазы ДС и втулки точно совпали. В ином случае датчик не удастся правильно посадить на место и зафиксировать. Если все сделано правильно, можно приступать к финальному этапу. То есть осталось только лишь надежно зафиксировать датчик. Особо усердствовать здесь не нужно. Достаточно просто закрутить устройство по часовой стрелке до появления первого серьезного сопротивления. Сильно зажимать не нужно, поскольку риск сломать новый, довольно хрупкий прибор весьма высок.
Кстати, если вы сомневаетесь в том, что первопричиной проблем, возникших в работе автомобиля, является именно датчик скорости, то рекомендуется провести небольшую проверку, и только после этого отправляться покупать новый, если, конечно, будет нужно. Суть данного метода проста. Просто попросите у кого-то из приятелей одолжить вам заведомо работоспособный датчик и установите его на свое авто. Если проблемы исчезли, значит, нужно покупать новый. Однако бывает и так, что никаких изменений в лучшую сторону так и не произошло. Это означает, что следует продолжить поиск первопричины проблемы.
Как видим, в процедуре замены датчика скорости на вазовской «пятнашке» действительно нет ничего сложного. Даже если вы раньше никогда этого не делали, вся работа вряд ли займет более 30 минут. При этом не стоит забывать о сэкономленных средствах, которые пришлось бы выложить из своего кармана при визите на автосервис. Ну и удовлетворение от удачно проделанной своими руками работы – также немаловажный момент для любого мужчины.
Виды
На практике существует огромное разнообразие индуктивных датчиков, всех их можно разделить на две большие категории, в зависимости от рода питающего тока – переменного и постоянного. В зависимости от состояния контактов в соответствии с таблицей 1 р.3 ГОСТ Р 50030.5.2-99 индуктивные датчики бывают:
- замыкающий – при перемещении контролируемого объекта происходит перевод во включенное положение;
- размыкающий – в случае воздействия индуктивный датчик переводит контакты в отключенное положение;
- переключающий – одновременно объединяет оба предыдущих варианта, за одну коммутацию переводит один вывод во включенное, второй, в отключенное положение.
По количеству измерительных цепей индуктивные датчики подразделяются на одинарные и дифференциальные. Первый из них обладает одной катушкой и одной цепью измерения. Второй тип подразумевает наличие двух сенсоров, измерительные цепи которых включаются в противофазу для сравнения показаний.

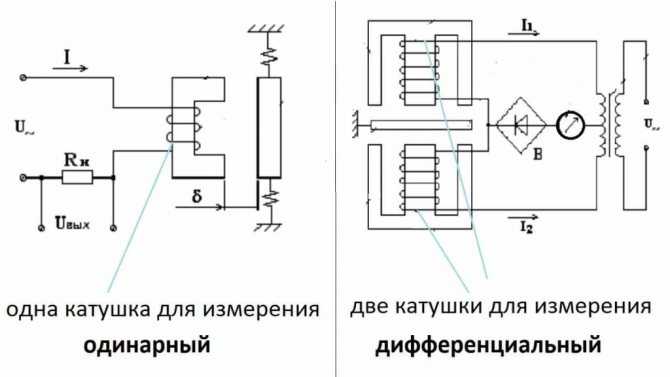

Рис. 6. Одинарый и дифференциальный датчик
По способу передачи данных индуктивные датчики подразделяются на аналоговые, электронные и цифровые. В первом случае применяются те же катушки и ферромагнитные сердечники. Электронные используют триггер Шмидта вместо ферромагнетиков для получения гистерезисной составляющей. Цифровые выполняются в формате печатных плат на микросхемах. Помимо этого виды подразделяются по количеству выводов датчика: два, три, четыре или пять.
ПРИМЕНЕНИЕ И СПЕЦИФИКА
В промышленности и технике, индуктивные элементы постепенно вытесняют механические концевые выключатели. Индуктивный бесконтактный датчик замыкает-размыкает управляемую цепь при попадании металла в зону чувствительности.
Различные кинематические схемы позволяют использовать устройство для контроля состояния дверей, створок, люков, положения деталей, ограничения хода подвижных элементов, системах защитного отключения, блокировки включения.
Индуктивный датчик положения позволяет фиксировать перемещение объекта расстоянием от нескольких микрометров до сантиметров. По устройству, в большинстве случаев, это дифференциальный трансформатор. Ток со вторичной обмотки подается на систему автоматизированного управления, которая контролирует работу всего агрегата, линии, машины. По такому же принципу устроены элементы измерения углов поворота.
Индуктивный датчик давления имеет электромеханическую конструкцию. Основой является элемент фиксирующий перемещение, якорь которого соединен с поршнем или мембраной. Сила, возникающая в результате воздействия давления жидкости или газа, уравновешивается пружиной, вынуждает занимать якорь определенное положение. Информация переводится в форму электронного сигнала, передается на КИП или АСУ.
Подобным образом устроены приборы измерения расхода жидкостей (давление снимается после дросселя определенного диаметра и пропускной способности), уровня.
Индуктивный датчик скорости отличается от бесконтактных выключателей наличием блока измерения частоты импульсов. Зубчатое колесо, вращаясь, периодически воздействует на зону чувствительности, генерируя импульсы определенной частоты, зависящие от скорости движения. Частота сравнивается блоком измерений, передается далее на КИП, АСУ, либо коммутирующий элемент.
По аналогичному принципу работают приборы измерения частоты, направления вращения, положения коленчатого вала.
По типу подключения, количеству выходов, промышленность выпускает датчики:
- двухпроводные — включаемые непосредственно в управляемую сеть. Бесконтактные выключатели, элементы сигнализации, защиты.
- трехпроводные — питание выделено отдельно (как правило это синий и красный выводы), нагрузка — сигнал, третий (черный) проводник;
- четырехпроводные — имеют два выхода для передачи информации;
- пятипроводные — пятый, вход, используется для управления режимами работы.
Принцип работы индуктивного датчика
В отличие от популярных в прошлом электромеханических выключателей индуктивные датчики относятся к оборудованию с бесконтактным принципом работы, т. е. для срабатывания датчику не требуется физический контакт с объектом. Это означает отсутствие механического износа, что оказывает существенное влияние на время жизни компонентов и исключает необходимость их обслуживания. В силу принципа действия индуктивные датчики используются в случаях, когда требуется определять металлический, либо изготовленный из магнитных/ферромагнитных материалов объект или предмет. Неметаллические объекты датчиком игнорируются.
В общем случае индуктивный датчик состоит из нескольких основных компонентов
— металлический (чаще всего латунный или стальной), либо пластиковый корпус, в котором помещаются все компоненты датчика;
— катушка колебательного контура, находящаяся непосредственно за пластиковой или металлической т. н. чувствительной поверхностью датчика;
— генератор, создающий электромагнитное поле;
— триггер Шмитта, преобразующий аналоговый сигнал в логический дискретный;
— усилитель, обеспечивающий достаточный уровень выходного сигнала для дальнейшей его передачи;
— один или несколько светодиодных индикаторов – чаще всего для индикации срабатывания, но в отдельных случаях также указывающий на наличие питания датчика и статус конфигурирования;
— компаунд, которым заливается всё внутреннее пространство датчика для защиты электронных компонентов от попадания влаги и мелких частиц;
— кабель, клеммная коробка, либо разъём для подключения датчика.
Принцип действия
индуктивного датчика основывается на изменении индуктивности катушки и сердечника – потому датчик и называется индуктивным. Он сводится к нескольких основным этапам:
— на датчик подаётся питание
— генератор вырабатывает магнитное поле в области катушки
— при попадании в область действия датчика металлического, магнитного или ферромагнитного объекта в нём наводятся вихревые токи, изменяющие амплитуду колебаний генератора
— изменение амплитуды обеспечивает выходной аналоговый сигнал
— триггер Шмитта преобразует аналоговый сигнал в логический дискретный
— усилитель повышает уровень сигнала до необходимого значения
Как и любое другое электронное устройство, индуктивный датчик обладает рядом основных и второстепенных параметров. Первые являются основными при подборе датчика для решения конкретной задачи, в то время как вторые позволяют установить пригодность датчика для использования в специфических условиях.
ПРОИЗВОДИТЕЛИ И БРЕНДЫ
Российский рынок средств КИП представлен сотнями отечественных и зарубежных марок. Европейские производители, традиционно позиционируются как поставщики наиболее качественной, но и более дорогой продукции.
Наиболее известные IFM Electronic, Balluff, Turck.
IFM Electronic — немецкая корпорация выпускающая средства измерения, автоматики с 1969 года. Товарооборот превышает миллиард евро. Реализует «всю линейку» датчиков индуктивности, системы управления, идентификации.
Balluff — один из мировых лидеров по электротехнической продукции. Компания основана в 1929 году, немецким инженером Гебхардом Баллуфом. Сегодня, это международная корпорация представленная в 30 странах планеты. Производство организовано на территории США, Бразилии, Швейцарии, Японии, Венгрии.
AECO — итальянский бренд специализирующийся на выпуске датчиков, средств КИП, автоматики. Работают уже более 50 лет.
Отечественная продукция может не уступать по качеству и стоит на 20-30% дешевле западных аналогов. Известные марки ТЕКО, Сенсор.
НПК «Теко» — завод, более 25 лет, выпускающий электроавтоматику. Помимо индуктивных приборов известен оптическими, емкостными, сенсорными устройствами.
ЗАО «Сенсор» — екатеринбургская торгово производственная компания. Производит бесконтактные выключатели для работы в северной климатической зоне (до -60С ).
Нижний ценовой диапазон занимают товары Китайской Народной Республики.
Индуктивные датчики следующего поколения
Тем не менее, в последние годы на рынке появилось новое поколение индуктивных датчиков, которые пользуются все большей популярностью не только в традиционных сферах, но и в промышленном, автомобильном, медицинском, коммунальном, научном и нефтегазовом секторах. В этих индуктивных датчиках нового поколения используются те же фундаментальные законы физики, что и традиционных устройствах, но в них применяются печатные платы и современная цифровая электроника, а не громоздкие трансформаторные конструкции и аналоговая электроника. Такой элегантный подход также позволяет использовать эти технологии в 2D и 3D-датчиках, линейных устройствах с укороченным (< 1 мм) шагом перемещения, устройствах измерения криволинейной геометрии и высокопрецизионных энкодерах угла поворота.
Zettlex разработала инновационную технологию, которая легла в основу данного индуктивного метода нового поколения и за последние годы была значительно усовершенствована благодаря удачным конструкторским решениям. Использование печатных плат позволяет печатать датчики на тонких и гибких подложках, что также позволяет устранить необходимость в традиционных кабелях и разъемах. Основное преимущество нового подхода — его гибкость (как в буквальном смысле, тик и в смысле готовности разрабатывать индивидуальные конструкции для OEM-производителей). Данная технология обеспечивает аналогичное традиционному методу надежное и точное измерение в неблагоприятных условиях эксплуатации. Также она обладает следующими важными преимуществами:
- меньшая стоимость;
- повышенная точность;
- сниженный вес;
- упрощенная конструкция (в которой нет подшипников, уплотнений и втулок);
- компактный размер — особенно, учитывая длину хода по сравнению с традиционными LVDT;
- упрощенный электрический интерфейс — обычно включает источник постоянного тока и абсолютный цифровой сигнал.
Изображение традиционного устройства LVDT (вверху) и линейного датчика Zettlex (посередине). Внизу для масштаба приведена линейка
Это отлично видно на приведенной выше фотографии, где изображен традиционный LVDT с рабочим ходом 150 мм и заменивший его прибор нового поколения, изготовленный для производителя линейных приводов. Параллели с фотографиями «до» и «после» применения диеты очевидны. Но и это еще не все, ведь устройство нового поколения также оснащено связанной схемой формирования и обработки сигнала (не показана по сравнению с традиционным LVDT). Для сравнения, устройство Zettlex:
- более чем в 10 раз точнее;
- на 95 % легче;
- на 75 % меньше;
- на 50 % дешевле;
- непосредственно генерирует цифровые данные, устраняя таким образом необходимость в аналого-цифровом преобразовании.
В чем разница между NPN и PNP транзисторами?
Существует два основных типа транзисторов – биполярные и полевые. Биполярные транзисторы изготавливаются из легированных материалов и могут быть двух типов – NPN и PNP. Транзистор имеет три вывода, известные как эмиттер (Э), база (Б) и коллектор (К). На рисунке, приведенном ниже, изображен NPN транзистор где, при основных режимах работы (активном, насыщении, отсечки) коллектор имеет положительный потенциал, эмиттер отрицательный, а база используется для управления состоянием транзистора.
Физика полупроводников в этой статье обсуждаться не будет, однако, стоит упомянуть, что биполярный транзистор состоит из трех отдельных частей, разделенных двумя p-n переходами. Транзистор PNP имеет одну N область, разделенную двумя P областями:

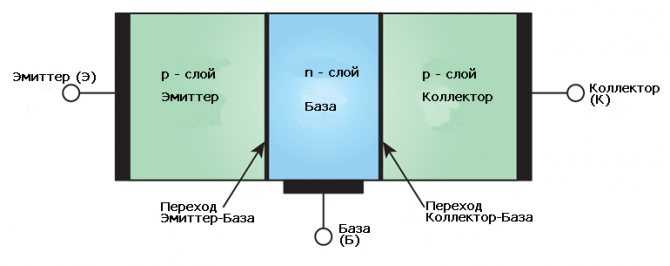

Транзистор NPN имеет одну P область, заключенную между двумя N областями:

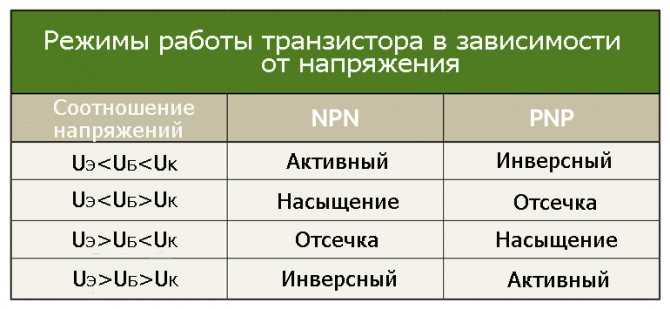

Сочленения между N и P областями аналогичны переходам в диодах, и они также могут быть с прямым и обратным смещением p-n перехода. Данные устройства могут работать в разных режимах в зависимости от типа смещения:
- Отсечка: работа в этом режиме тоже происходит при переключении. Между эмиттером и коллектором ток не протекает, практически «обрыв цепи», то еесть «контакт разомкнут».
- Активный режим: транзистор работает в схемах усилителей. В данном режиме его характеристика практически линейна. Между эмиттером и коллектором протекает ток, величина которого зависит от значения напряжения смещения (управления) между эмиттером и базой.
- Насыщение: работает при переключении. Между эмиттером и коллектором происходит практически «короткое замыкание» , то есть «контакт замкнут».
- Инверсный активный режим: как и в активном, ток транзистора пропорционален базовому току, но течет в обратном направлении. Используется очень редко.
В транзисторе NPN положительное напряжение подается на коллектор для создания тока от коллектора к эмиттеру. В PNP транзисторе положительное напряжение подается на эмиттер для создания тока от эмиттера к коллектору. В NPN ток течет от коллектора (К) к эмиттеру (Э):
А в PNP ток протекает от эмиттера к коллектору:
Ясно, что направления тока и полярности напряжения в PNP и NPN всегда противоположны друг другу. Транзисторы NPN требуют питания с положительной полярностью относительно общих клемм, а PNP транзисторы требуют отрицательного питания.
PNP и NPN работают почти одинаково, но их режимы отличаются из-за полярностей. Например, чтобы перевести NPN в режим насыщения, UБ должно быть выше, чем UК и UЭ. Ниже приводится краткое описание режимов работы в зависимости от их напряжения:
Основным принципом работы любого биполярного транзистора является управление током базы для регулирования протекающего тока между эмиттером и коллектором. Принцип работы NPN и PNP транзисторов один и тот же. Единственное различие заключается в полярности напряжений, подаваемых на их N-P-N и P-N-P переходы, то есть на эмиттер-базу-коллектор.
Конкретный производители
«ТЕКО». Для тех, кто выбирает отечественного производителя. Эта челябинская компания существует с советских времен и в настоящее время выпускает большое разнообразие датчиков. К сожалению, по моему опыту, на их долю приходится большое количество электрических отказов. Также у них слабая механическая прочность. Надеюсь, в настоящее время фирма улучшила качество продукции. Несомненное преимущество этой компании — цена, которая может быть в 2–3 раза ниже импортных аналогов (исключение Китай). Пример применения индуктивного датчика «Теко»

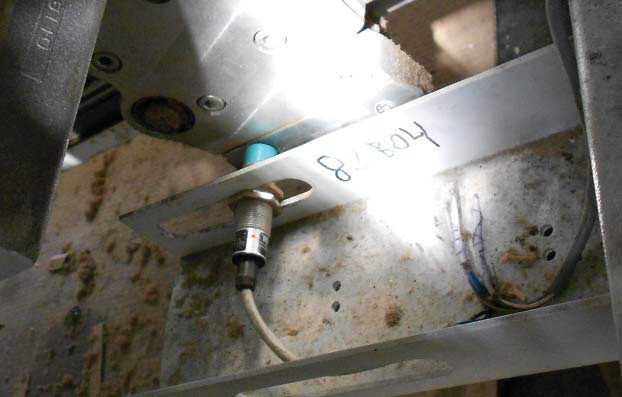

Пример применения индуктивного датчика «TEKO»
В данном случае активатор, который проезжает мимо датчика, сместился и поломал оригинальный датчик. Выход — был установлен датчик «Теко» с большой зоной срабатывания.
AUTONICS. Оптимальный выбор по соотношению цена/качество. Эта корейская фирма выпускает большое количество датчиков с неплохим качеством. Благодаря скромным вложениям в раскрутку бренда, цены остаются весьма приемлемыми.
показан пример модернизации спаивающей головки упаковочной линии.
Пример модернизации спаивающей головки упаковочной линии
В верхней части — датчик Autonics. Ранее установили электрический концевой выключатель, как на нижней части фото. Чтобы исключить проблемы с контактами, было решено установить индуктивный датчик, с чем Autonics прекрасно справился и сбои прекратились. Завершением стала прокладка дополнительного провода питания и изготовление крепежной пластины.
OMRON. Это старый раскрученный бренд, поэтому цена на эти датчики довольно высока. Однако и качество на уровне.
датчики показывают положение механизма редуктора.
Датчик показывает положение механического редуктора.
В большинстве случаев установка датчиков раскрученных брендов нецелесообразна, поэтому они устанавливаются в оборудовании высокой ценовой категории.
ALLEN BRADLEY. Этот американский бренд, как Rolls-Royce в мире моторов. Цена весьма высока, а вот качество в конкретно взятом случае подкачало: датчик, установленный на крышке бункера сыпучего вещества, перестал работать
Дитчик Allen Bradley
Оказалось, проблема в контактах разъема. Их подогнули и почистили. В данном случае при грамотной установке датчик «Теко» прекрасно бы справился. Кстати, разница в цене этих датчиков — примерно в 10 раз!
Следует сказать, что в настоящее время более 90% от общего числа индуктивных датчиков имеют замену на датчики других производителей. Редко бывают случаи, когда нужен какой-то определенный тип. Как правило, это связано с габаритами и особенностями монтажа. В пределах одного предприятия целесообразно остановить выбор на одном производителе.
