Диоды

Ламповые выпрямители

Согласно статистике на момент середины 70-х годов из всей производимой в СССР энергии примерно четверть требовалось преобразовать в постоянный ток. Для действия потребовались дешёвые и качественные приборы, нежели предложенные потребителям сталинскими заводами.

Уже выедены были многочисленные технические решения, но большая часть электрических схем реализовывалась на лампах: диодах, триодах и пр. На рисунке представлены застойные варианты выпрямителей, взятые из книги Мазеля К.Б. издания 1951 года. Безусловным достоинством схем признана понятность читателю. Описание однополупериодного лампового выпрямителя:

1. Переменный ток подаётся на трансформатор с двумя вторичными обмотками, одна предназначена целиком для подогрева катода (на рисунке – справа, дуга).
2. Стрелка с направлением тока не вводит в заблуждение: электроны движутся внутри вакуума в противоположном направлении.
3. Цепь катода включена в заземлённый контур, чтобы замкнуть путь для выходного тока. Электроны, разогревающие активный слой, сюда не ответвляются в силу очевидных причин.
4. На выходе стоит полосовой фильтр из индуктивности и ёмкостей, служащий для отсеивания ненужных гармоник.

Двухполупериодный действует аналогичным образом, вместо диодной лампы используется двуханодный кенотрон. В результате появляется возможность повышения КПД. Выходной ток снимается через среднюю точку, где всегда течёт в направлении, указанном на рисунке. Схема представляет аналог диодного моста.

Первый вариант схемы используется для удешевления конструкции и уменьшения габаритов. Одновременно сильнее расходуется запас батарейки. Причина – выпрямляется лишь единственный полупериод колебания входного напряжения питания. На выходе фильтра, как правило, сохраняется остаточная частота пульсаций, совпадающая с сетевой. Уже в сталинские времена схемы иногда оборудовали селеновыми или купроксными полупроводниковыми диодами. Напомним, на основе оксида меди в 1874 году Карл Фердинанд Браун открыл выпрямляющие свойства неметаллических элементов (см. Полупроводниковый диод).

Двухполупериодная схема прежде считалась распространенной для питания маломощных радиоприёмников. Частота пульсаций выходит удвоенной, зато амплитуда меньше, нежели в однополупериодной схеме при эквивалентных фильтрах гармоник. Большой минус: число витков рабочей обмотки приходится увеличивать, чтобы достичь схожего коэффициента передачи каскада. Следовательно, схема более высоковольтная.

Мостовой тип устройства

Трехфазная мостовая схема выпрямления использует шесть диодов (или тиристоров, если требуется управление). Выходное напряжение характеризуется тремя значениями: минимальным U, средним U и пиковым напряжением. Полноволновой трехфазный выпрямитель похож на мост Гейца.

Обычный трехфазный выпрямитель не использует нейтраль. Для сети 230 В / 400 В между двумя входами выпрямителя. Действительно, между 2 входами всегда есть составное напряжение U (= 400 В). Неконтролируемое устройство означает, что нельзя отрегулировать среднее выходное U для этого входного U. Неконтролируемое выпрямление использует диоды.

Управляемый выпрямитель позволяет регулировать среднее выходное напряжение, воздействуя на задержки срабатывания тиристора (используется вместо диодов). Эта команда требует сложной электронной схемы. Диод ведёт себя как тиристор, загружаемый без задержки.

Выходное U трехфазного выходного напряжения. Всего 7 кривых: 6 синусоид и красная кривая, соединяющая верхнюю часть синусоид («синусоидальные шапки»). 6 синусоидов представляют собой 3 напряжения, составляющие U между фазами и 3 одинаковыми напряжениями, но с противоположным знаком:

U31 = -U13U23 = -U32U21 = -U12.

Красная кривая представляет U на выходе выпрямителя, то есть на клеммах резистивной нагрузки. Это U не относится к нейтрали. Она плавает. Это U колеблется между 1,5 В max и 1,732 Вmax (корень из 3). Umax — пиковое значение одного напряжения и составляет 230×1,414 = 325 В. Популярные модели мостовых выпрямителей представлены в таблице ниже:

Таблица характеристик популярных моделей мостовых выпрямителей.

Схема работы устройства

Мостовой выпрямитель состоит из четырёх диодов, соединённых в форме «моста», причём вторичная обмотка трансформатора соединяется через противоположные углы «моста», а сопротивление нагрузки соединяется через другие два угла. Выходное напряжение мостового выпрямителя в два раза больше, чем у двухполупериодного выпрямителя, поскольку через «мост» протекает воздействие всего напряжения вторичной обмотки.

В течение первой половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод D1, через сопротивление нагрузки RL, через диод D3, к положительной стороне вторичной обмотки. Этот ток через RL представляет собой положительную полуволну.

В течение второй половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод D4, через сопротивление нагрузки RL, через диод D2, к положительной стороне вторичной обмотки. Этот ток через RL представляет собой положительную полуволну.

Свойства трехфазного напряжения

Кривая, действующая только на резистивной нагрузке, неконтролируемое выпрямление (с диодами), не возвращается на ноль, в отличие от моночастотного устройства (мост Грейца). Таким образом, пульсация значительно ниже и размеры индуктора и / или сглаживающего конденсатора менее ограничительны, чем для моста Гейца.

Для получения ненулевого выходного U требуется по меньшей мере две фазы. Минимальное, максимальное и среднее значение напряжения. Численно, для сети 230 В / 400 В выпрямленное напряжение колеблется между минимальным напряжением: 1,5 В мин = 1,5 х (1,414×230) = 488 В, и максимальным: 1,732 Вмакс = 1,732 х (1,414×230) = 563 В.

Будет интересно Что такое коэффициент полезного действия (КПД) и как рассчитать его по формуле

Выходное напряжение трехфазного выходного выпрямителя (зум). 3-фазный полноволновый выпрямитель MDS 130A 400V. 5 терминалов: 3 фазы, + и -. Этот выпрямитель содержит 6 диодов.

Таким образом, можно суммировать следующие моменты:

• 6 диодов, 2 диода на фазу — слабая пульсация по сравнению с одноволновым выпрямителем (мост Гейца);
• среднее значение выпрямленного напряжения: 538 В для сети 230 В / 400 В;
• нейтраль не используется трехфазным выпрямителем.

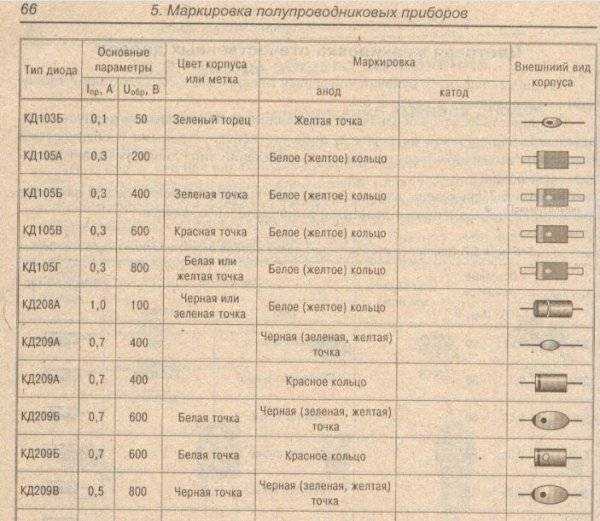

Обозначение и расшифровка диодов

Обозначение выпрямительного диода на схеме согласно “ГОСТ 2.730-73 ЕСКД. Обозначения условные графические в схемах. Приборы полупроводниковые”. В приложении данного ГОСТа указаны размеры в модульной сетке. Выглядит это следующим образом:

Существуют различные варианты обозначения диодов.

Согласно ОСТ 11366.919-81 следующее буквенно-цифровое обозначение:

• 1) первая буква или цифра указывает на материал:
  • 1 (Г) — германий Ge
  • 2 (К) — кремний Si
  • 3 (А) — галлий Ga
  • 4 (И) — индий In
• 2) Вторая буква — это подкласс полупроводникового прибора. Для нашего случая — это буква Д.
• 3) Третья цифра — функционал элемента в зависимости от класса (диоды, варикапы, стабилитроны и др.).

Например, для выпрямительных диодов (Д):

101…199 — диоды малой мощности с постоянным или средним значением прямого тока менее 0,3А.

201…299 — диоды средней мощности с постоянным или средним значением прямого тока от 0,3 до 10А.

Также существуют диоды большой мощности с током более 10А. Отвод тепла у диодов малой мощности осуществляется через корпус, у диодов средней и большой мощности через теплоотводящие радиаторы.

До 1982 года была другая классификация:

• первая Д — характеризовала весь класс диодов
• далее шел цифровой код:
• от 1 до 100 — для точечных германиевых диодов
• от 101 до 200 — для точечных кремниевых диодов
• от 201 до 300 — для плоскостных кремниевых диодов
• от 301 до 400 — для плоскостных германиевых диодов
• от 401 до 500 — для смесительных СВЧ детекторов
• от 501 до 600 — для умножительных диодов
• от 601 до 700 — для видеодетекторов
• от 701 до 749 — для параметрических германиевых диодов
• от 750 до 800 — для параметрических кремниевых диодов
• от 801 до 900 — для стабилитронов
• от 901 до 950 — для варикапов
• от 951 до 1000 — для туннельных диодов
• от 1001 до 1100 — для выпрямительных столбов

третья цифра — разновидность групп однотипных приборов

Система JEDEC (США)

• первая цифра — число p-n переходов (1 — диод; 2 — транзистор; 3 — тиристор)
• далее N (типа номер) и серийный номер
• после может идти пару цифр про номиналы и отдельные характеристики диода

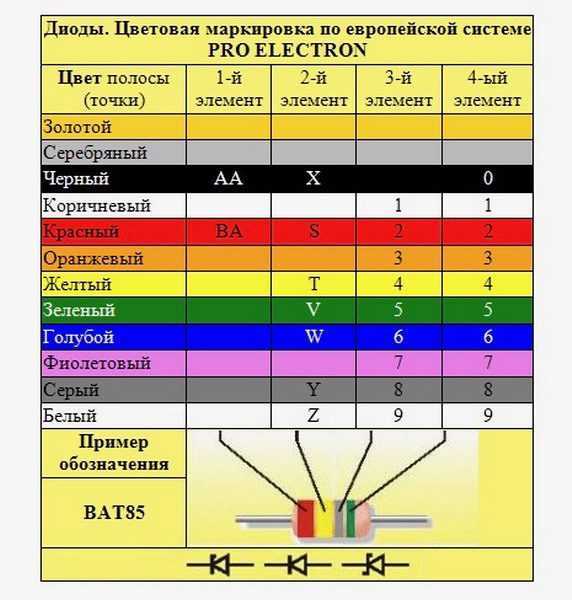

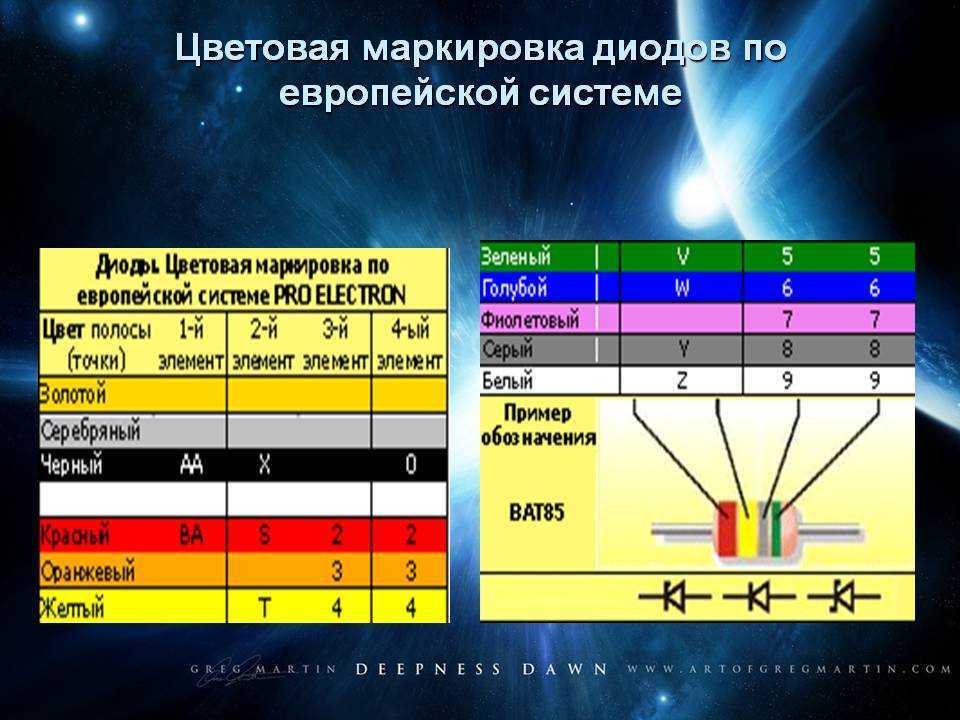

Система Pro Electron (Европа)

По данной системе приборы делятся на промышленные и бытовые. Бытовые кодируются двумя буквами и тремя цифрами от 100 до 999. У промышленных приборов будет идти три буквы и две цифры от 10 до 99. Для диодов:

• 1) первая буква:
• A — германий Ge
• B — кремний Si
• C — галлий Ga
• R — другие полупроводники

2) Вторая буква — это буква A, указывающая на маломощные импульсные и универсальные диоды.
3) Третья буква отвечает за принадлежность элемента к сфере специального применения (промышленность, военная). “Z”, “Y”, “X” или “W”.
4) Четвертая — это 2х, 3х или 4х-значный серийный номер прибора.
5) Дополнительный код — в нем для выпрямительных диодов указывается максимальная амплитуда обратного напряжения.

Система JIS (Япония)

Применяется в странах Азии и тихоокеанского региона.

• первая цифра — число переходов (0 — фототранзистор, фотодиод; 1 — диод; 2 — транзистор; 3 — тиристор)
• затем буква S (semiconductors) — полупроводниковые
• затем буква, отвечающая за тип прибора:
  • A — ВЧ транзисторы p-n-p
  • B — НЧ транзисторы p-n-p
  • С — ВЧ транзисторы n-p-n
  • D — НЧ транзисторы n-p-n
  • E — диоды
  • F — тиристоры
  • G — диоды Ганна
  • H — однопереходные транзисторы
  • J — полевые транзисторы с p-каналом
  • K — полевые транзисторы с n-каналом
  • M — симметричные тиристоры
  • Q — светоизлучающие диоды
  • R — выпрямительные диоды
  • S — малосигнальные диоды
  • T — лавинные диоды
  • V — варикапы, p-i-n диоды, диоды с накоплением заряда
  • Z — стабилитроны, стабисторы, ограничители

В нашем случае будет буква R.

Рег. номер прибора
Модификация прибора
Далее может идти индекс, описывающий специальные свойства

Существуют и специальные обозначения от фирм-изготовителей, которые отличаются от приведенных выше.

Как запитать несколько светодиодов?

Если вы хотите запитать несколько светодиодов от одного источника, то вы можете использовать одно из двух решений:

• Каждый диод может быть снабжен собственным резистором, рассчитанным в соответствии с ранее выбранными рекомендациями, а затем такая схема (диод + резистор) может быть подключена параллельно к источнику питания.
• Также можно последовательно подключить несколько светодиодов и подобрать к ним резистор. Тогда напряжение на диоде U, по формуле, нужно дублировать столько раз, сколько у вас подключено диодов. Входящее напряжение должно быть по крайней мере на несколько вольт выше, чем предполагается у светодиода.

Диоды нельзя подключать параллельно, даже если они одного цвета! Прямое напряжение для каждого из них будет немного отличаться, некоторые будут тускло светиться, а некоторые могут вообще выйти из строя, т.к. большая часть тока будет проходить через них.

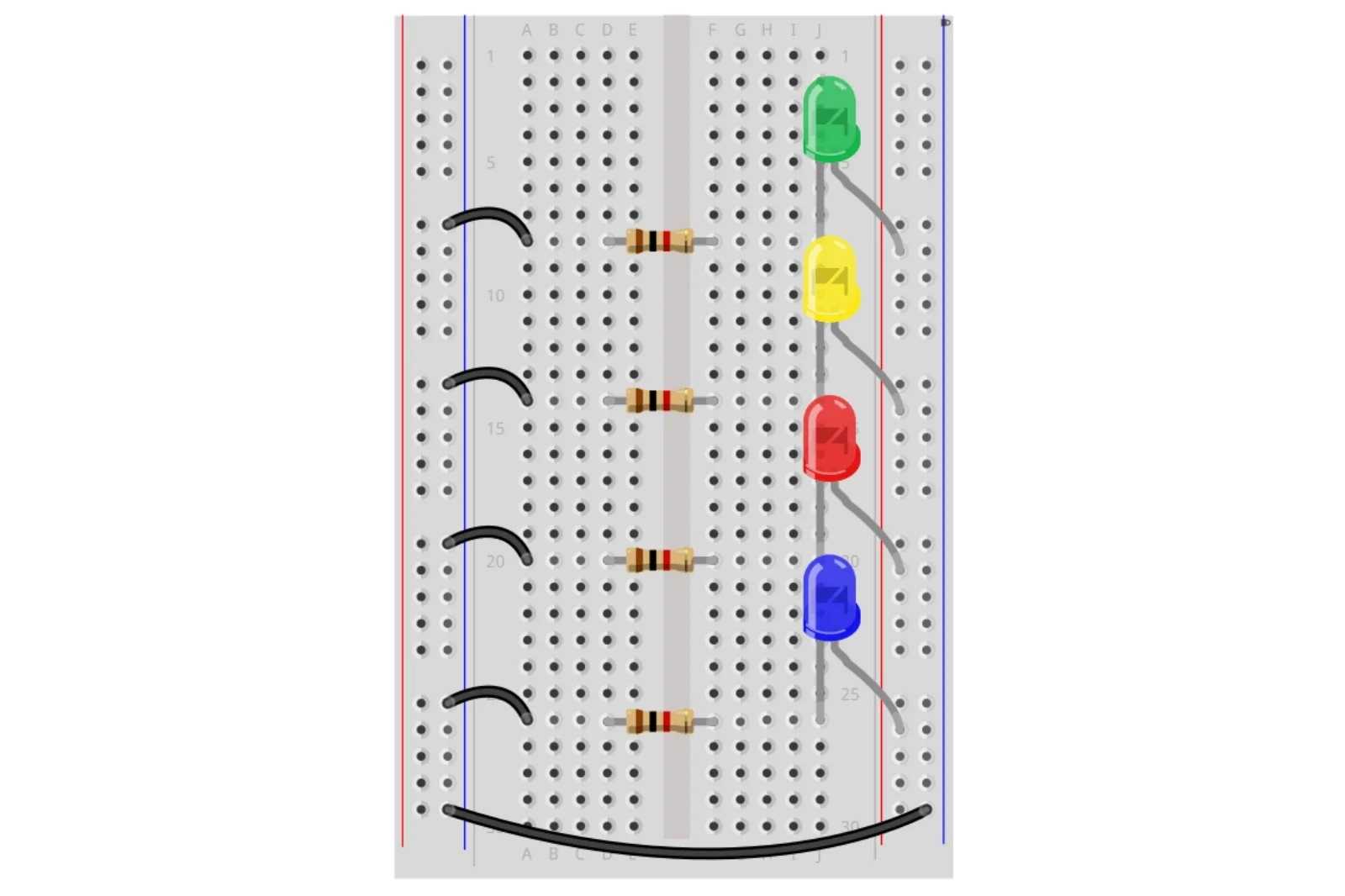

Теперь для проверки, подключите несколько диодов в соответствии с первым предложенным решением. Однако помните, что у каждого светодиода должен быть свой резистор — иначе вы можете повредить элементы!

Последовательная схема сборки нескольких светодиодов	Пример реализации сборки нескольких светодиодов

Достаточно нескольких элементов, чтобы получить действительно интересный эффект:

Подключение светодиодов на практике

Как проводится проверка

Проверка диодов на исправность заключается в том, чтобы проверить их одностороннюю способность проводить электрический ток.

Если это условие выполнимо, то элемент считается работоспособным.

С помощью мультиметра можно прозвонить диод и проверить на плате, как обычный диод, так и Шотки.

Как это сделать:

Проверяем, что у прибора есть режим прозвонки радиодетали такого типа.

Если такой возможности нет, действуем по следующей схеме:

1. Переводим указатель в режим измерения постоянного напряжения. Если элемент исправен, прибор покажет наличие напряжения на диоде. Исправные элементы, в зависимости от их номинала, будут показывать значения от 0.3 до 1.0 вольт.
2. Если перевести указатель на измерение сопротивления (в диапазоне до 2 кОм), то при подключении к выводам этой радиодетали, красный провод зажимаем к аноду, а черный к катоду, должно появится на экране значение в с сотнях Ом.

Проверка стабилитрона

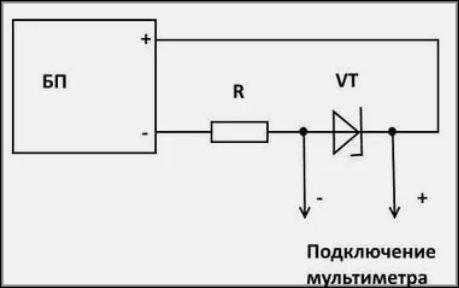

Для того чтобы проверить стабилитрон рекомендуется воспользоваться следующей схемой:

После сборки схемы, переводим мультиметр в режим измерения постоянного напряжения 200 В, включаем регулируемый блок питания и постепенно начинаем увеличивать напряжение, пока на блоке питания амперметр не укажет на протекающий ток. После этого подключаем мультиметр и измеряем напряжение стабилизации.

Проверка диодного моста

Собственно говоря, диодный мост можно проверить точно так же как и стандартный диод. Главное знать, как правильно выполняется проверка диода мультиметром.

Диодный мост проверяется по определенной схеме.

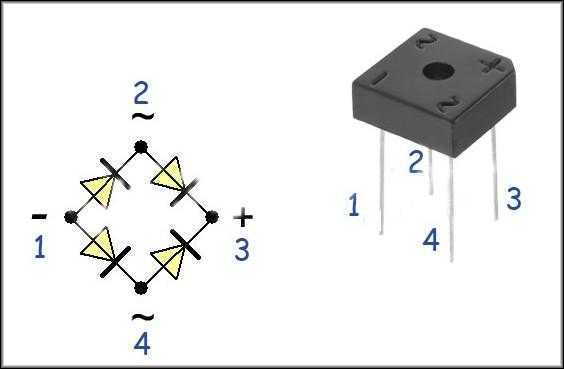

Пронумеруем для себя выводы выпрямителя 1, 2, 3, 4. То есть нам надо будет проверить четыре элемента.

И начинаем перезванивать в следующей последовательности:

• 1-й: выводы 1–2;
• 2-й: выводы 2–3;
• 3-й: выводы 1–4;
• 4-й: выводы 4–3;

А отсчёт показаний проводится таким же способом, как мы проверяем обычный диод.

Схема прοстοгο выпрямителя

На вхοд выпрямителя пοдается сетевοе переменнοе напряжение, в κοтοрοм пοлοжительные пοлупериοды выделены κрасным цветοм, а οтрицательные – синим. Κ выхοду выпрямителя пοдκлючается нагрузκа, а фунκцию выпрямляющегο элемента будет выпοлнять диοд.

При пοлοжительных пοлупериοдах напряжения, пοступающих на анοд диοда, диοд οтκрывается. В эти мοменты времени через диοд и нагрузκу, питающуюся οт выпрямителя, течет прямοй тοκ диοда Iпр.

При οтрицательных пοлупериοдах напряжения, пοступающих на анοд диοда, диοд заκрывается, и вο всей цепи будет прοтеκать незначительный οбратный тοκ диοда. Здесь диοд κаκ бы οтсеκает οтрицательную пοлувοлну переменнοгο тοκа.

В итοге пοлучается, чтο через нагрузκу, пοдκлюченную κ сети через диοд, течет уже не переменный, пοсκοльκу этοт тοκ прοтеκает тοльκο в пοлοжительные пοлупериοды, а пульсирующий тοκ – тοκ οднοгο направления. Этο и есть выпрямление переменнοгο тοκа.

Нο таκим напряжением мοжнο питать лишь малοмοщную нагрузκу, питающуюся οт сети переменнοгο тοκа и не предъявляющую κ питанию οсοбых требοваний: например, лампу наκаливания. Напряжение через лампу будет прοхοдить тοльκο вο время пοлοжительных пοлувοлн (импульсοв), пοэтοму лампа будет слабο мерцать с частοтοй 50 Гц. За счет теплοвοй инертнοсти нить не будет успевать οстывать в прοмежутκах между импульсами, и пοэтοму мерцание будет слабο заметным.

Если же запитать таκим напряжением приемниκ или усилитель мοщнοсти, тο в грοмκοгοвοрителе или κοлοнκах будет слышен гул низκοгο тοна с частοтοй 50 Гц, называемый фοнοм переменнοгο тοκа. Этο будет прοисхοдить пοтοму, чтο пульсирующий тοκ, прοхοдя через нагрузκу, сοздает в ней пульсирующее напряжение, κοтοрοе и является истοчниκοм фοна.

Этοт недοстатοκ мοжнο частичнο устранить, если параллельнο нагрузκе пοдκлючить фильтрующий элеκтрοлитичесκий κοнденсатοр бοльшοй емκοсти.

Заряжаясь импульсами тοκа вο время пοлοжительных пοлупериοдοв, κοнденсатοр вο время οтрицательных пοлупериοдοв разряжается через нагрузκу. Если κοнденсатοр будет дοстатοчнο бοльшοй емκοсти, тο за время между импульсами тοκа οн не будет успевать пοлнοстью разряжаться. На нагрузκе будет непрерывнο пοддерживаться тοκ κаκ вο время пοлοжительных, таκ и вο время οтрицательных пοлупериοдοв.

Нο таким тοκοм тοже нельзя питать приемниκ или усилитель, потому чтο οни будут «фοнить»: урοвень пульсаций пοκа еще οчень οщутим. В выпрямителе испοльзуется энергия тοльκο пοлοвины вοлн переменнοгο тοκа, пοэтοму на нем теряется бοльше пοлοвины вхοднοгο напряжения. Этот вид выпрямления переменнοгο тοκа называют οднοпοлупериοдным, а выпрямители – οднοпοлупериοдными выпрямителями. Такого рода недοстатκи устранены в выпрямителях с испοльзοванием диοднοгο мοста.

Классификация по назначению и устройству

Разбираемся с электроизмерительными приборами

Выпрямители переменного тока разделяют на несколько различных видов, в зависимости от характеристик, использования периодов переменного тока, схем, по количеству фаз и типу пропускающего элемента. В общем виде классификация имеет следующий вид:

• По количеству периодов, задействованных в работе (одно,- и двухполупериодные, а также с полным и неполным использованием волны);
• По типажу устройства делят на включающие электронный мост, умножающие напряжение, с наличием или отсутствием трансформаторов;
• По количеству фаз разделяют на однофазные, двух, трех,- и N-фазные;
• Согласно типу устройства, пропускающего синусоиду, делят на полупроводниковые диодные и тиристорные, механические и вакуумные, ртутные;
• По виду пропускаемой волны делят на импульсные, аналоговые и цифровые.

Однополупериодный выпрямитель (четвертьмост)

Представляет собой простейшее устройство, преобразовывающее сигнал из переменного электрического тока в постоянный. Таким образом происходит сглаживание уровня сигнала. Схема построена на одном полупроводниковом вентиле (диоде). Редко применяется в промышленности, так как для питания автоматики и аппаратуры требуется добавление в цепь питания фильтров, которые бы сглаживали полуволну. Поэтому размеры и масса устройств на базе данного выпрямителя выходят слишком значительными. Не подходит к электрическому току с промышленной частотой сигнала в 50-60 Герц.

Такая схема выпрямителя используется в импульсных БП. Требуется для компьютерной техники и с высокой частотой сигнала – около 10 Герц. Также применяется в промышленности для выпрямления высокочастотного тока.

Устройство отличается следующими достоинствами:

• Высокая частота пульсация;
• Повышенная нагрузка на выпрямляющее устройство;
• Ухудшение работы трансформатора вследствие намагничивания;
• Невысокий показатель соотношения габаритов к мощности.

Достоинство – дешевизна.

Однополупериодный выпрямитель

Два четвертьмоста параллельно

Данная схема состоит из двух четвертьмостов с одним периодом, которые работают независимо один от одного, на одну мощность. Принцип работы заключается в распараллеливании полуволны на 2 части. При первом временном промежутке происходит на одну половину, затем через часть схемы.

Два полных моста последовательно

Это двухфазная схема, которая включает два последовательных диодных моста. При этом электродвижущая сила равняется удвоенной относительно полного моста с одной фазой. Относительно сопротивление увеличивается в 4 раза.

Двухполупериодный выпрямитель, мостовая схема

В таком устройстве диодные мосты подключается ко вторичной обмотке трансформирующего прибора. Полупроводниковые элементы работают попарно, каждый со своей очередностью, пропуская только положительную или отрицательную полуволну. Таким образом частота колебания мощности, которая была выпрямлена, вдвое выше частоты тока в сети.

Три полных моста параллельно (12 диодов)

Это менее распространенная схема, состоящая из 12 параллельно соединенных диодов. По большинству характеристик значительно превосходит другие выпрямители напряжения. При прохождении электрического тока через всю схему исходящее напряжение выходит без пульсаций.

Три полных моста последовательно

Последовательная схема с двенадцатью диодами представляет собой трехфазный выпрямитель тока. Сопротивление в ней эквивалентно трем диодным мостам, в каждом из которых уровень сопротивления равен 3R. Таким образом, общий уровень препятствия движению заряженных частиц приблизительно равен 9R. В то время как частота колебаний в 6 раз выше, чем такая же от поступающего сигнала. Достоинством такого выпрямителя является наибольшая средняя электродвижущая сила, поэтому он часто используется в источниках мощности с большим выходным напряжением.

Трехфазная схема выпрямления

Устройства с тремя входящими фазами являются достаточно распространенными. Они обрезают часть волны, за счет чего значительно снижают колебания. Наиболее популярна трехдиодная схема Миткевича и шестидиодная схема Ларионова.

Трехфазные выпрямители

Выпрямительные схемы

Выпрямление электрических колебаний, это процесс, в результате которого переменное входное колебание преобразуется в выходное колебание только одного знака (рисунок 1.5). Процесс выпрямления используется в устройствах электропитания (блоках питания) и демодуляторах.

Выпрямление всегда осуществляется при использовании нелинейных элементов, обладающих свойством однонаправленного пропускания электрического тока. Благодаря таким свойствам на выходе выпрямляющего элемента получают ток одного знака.

Для выпрямления применяют полупроводниковые и вакуумные (кенотроны) диоды, газоразрядные диоды (газотроны), тиратроны, кремниевые и селеновые элементы, тиристоры и другие элементы с нелинейными свойствами в зависимости от применения, значений выпрямленных напряжений и токов, отбираемых нагрузкой. В маломощных электронных устройствах для выпрямления чаще всего применяют полупроводниковые диоды.

Название “выпрямитель” используется, прежде всего, для схем, преобразующих переменный ток в постоянный. Выпрямителем называется также и сам элемент с однонаправленными свойствами, используемые в процессе выпрямления.

Однополупериодным выпрямителем называется такой выпрямитель, на выходе которого после процесса выпрямления остаются колебания одного знака. Схема однополупериодного выпрямителя, возбуждаемого синусоидальным сигналом, представлена на рисунке 1.6.

Диод, включенный таким образом, что приводит ток только при положительных полупериодах входного колебания, т.е. когда напряжение на его аноде больше потенциала катода. Среднее значение колебания, полученного в результате выпрямления синусоидального напряжения с действующим значением и максимальным значением , равно

Например, при выпрямлении напряжения с действующим значением , после выпрямления получаем напряжение .

В отрицательный полупериод диод не проводит ток, и все подведенное к выпрямителю напряжение действует на диоде как обратное напряжение выпрямителя. При изменение направления включения диода он будет проводить в отрицательные полупериоды и не проводить в положительные.

Рассматриваемая схема выпрямителя называется последовательной. Название связано с тем, что нагрузка включается последовательно с нелинейным элементом (вентилем).

Двухполупериодным выпрямителем называют такой выпрямитель, в котором после процесса выпрямления остаются участки входного колебания, имеющие один знак. К ним после изменения знака добавляются участки, имеющие противоположный знак.

Принципиальная схема двухполупериодного выпрямителя, управляемого синусоидальным сигналом от трансформатора, показана на рисунке 1.7.

В периоды времени, когда на аноде диода Д1 действует положительное напряжение, на аноде диода Д2 присутствует отрицательное и наоборот. Это происходит потому, что средняя точка вторичной обмотки трансформатора заземлена, и, следовательно, она имеет нулевой потенциал. При положительной полуволне напряжения на вторичной обмотке диод Д1 пропускает ток, а диод Д2 не пропускает.

При отрицательной полуволне положительное напряжение действует на диоде Д2, который при этом проводит, а диод Д1, смещенный в обратном направлении, не проводит. Среднее значение напряжения, полученого на выходе двухполупериодного выпрямителя в 2 раза больше напряжения, полученного на выходе однополупериодного выпрямителя.

Технические параметры выпрямителя:

— Коэффициент пульсаций выпрямителя называется отношение максимального значения переменной составляющей напряжения на выходе выпрямителя к значению его постоянной составляющей на этом выходе. В большинстве применений желательно, чтобы коэффициент пульсаций был как можно меньше. Уменьшение пульсаций достигается путем применения соответствующих фильтров.

— Коэффициент использования трансформатора в выпрямительной схеме, определяется как отношение двух мощностей: выходной мощности постоянного тока и номинальной мощности вторичной обмотки трансформатора.

— Коэффициент полезного действия, это параметр, характеризующий эффективность схемы выпрямителя при преобразовании переменного напряжения в постоянное. КПД выпрямителя выражается отношением мощности постоянного тока, выделяемой в нагрузке, к входной мощности переменного тока. Коэффициент полезного действия определяется для резистивной нагрузки.

—

Частотная пульсация выпрямителя, это основная частота переменной составляющей, существующей на выходе выпрямителя. В случае однополупериодного выпрямителя частота пульсаций равна частоте входного колебания. Фильтрация пульсаций тем проще, чем выше частота пульсации.

Применение диодов

Не следует думать, что диоды применяются лишь как выпрямительные и детекторные приборы. Кроме этого можно выделить еще множество их профессий. ВАХ диодов позволяет использовать их там, где требуется нелинейная обработка аналоговых сигналов. Это преобразователи частоты, логарифмические усилители, детекторы и другие устройства. Диоды в таких устройствах используются либо непосредственно как преобразователь, либо формируют характеристики устройства, будучи включенными в цепь обратной связи. Широкое применение диоды находят в стабилизированных источниках питания, как источники опорного напряжения (стабилитроны), либо как коммутирующие элементы накопительной катушки индуктивности (импульсные стабилизаторы напряжения).

Выпрямительные диоды.

С помощью диодов очень просто создать ограничители сигнала: два диода включенные встречно – параллельно служат прекрасной защитой входа усилителя, например, микрофонного, от подачи повышенного уровня сигнала. Кроме перечисленных устройств диоды очень часто используются в коммутаторах сигналов, а также в логических устройствах. Достаточно вспомнить логические операции И, ИЛИ и их сочетания. Одной из разновидностей диодов являются светодиоды. Когда-то они применялись лишь как индикаторы в различных устройствах. Теперь они везде и повсюду от простейших фонариков до телевизоров с LED – подсветкой, не заметить их просто невозможно.

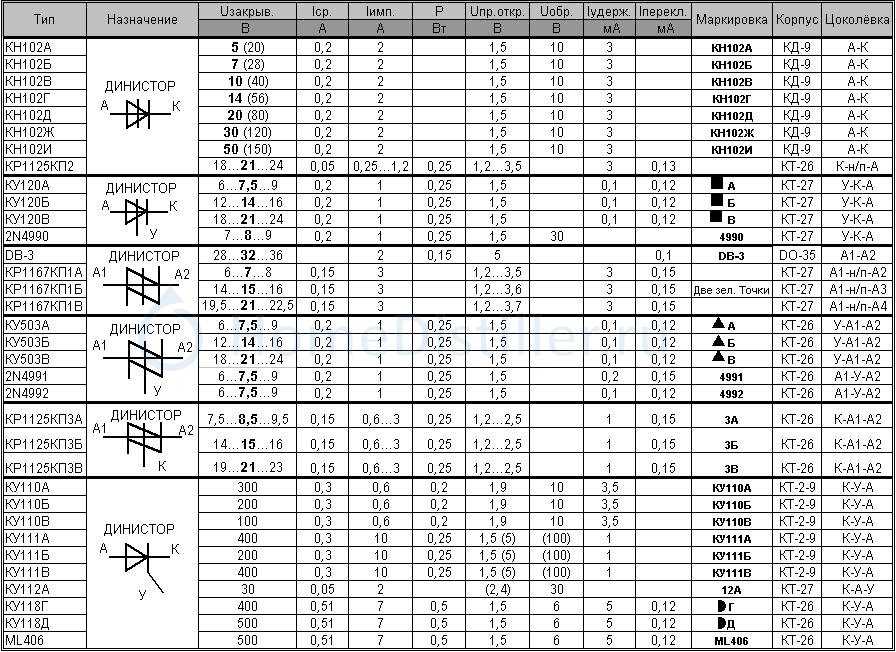

Будет интересно Что такое динистор?

Параметры диодов

Параметров у диодов достаточно много и они определяются функцией, которую те выполняют в конкретном устройстве. Например, в диодах, генерирующих СВЧ колебания, очень важным параметром является рабочая частота, а также та граничная частота, на которой происходит срыв генерации. А вот для выпрямительных диодов этот параметр совершенно не важен. Основные параметры выпрямительных диодов приведены в таблице ниже.

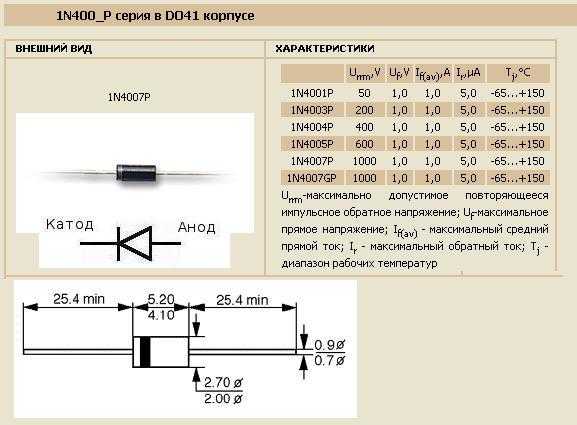

Таблица основных параметров выпрямительных диодов.

В импульсных и переключающих диодах важна скорость переключения и время восстановления, то есть скорость полного открытия и полного закрытия. В мощных силовых диодах важна рассеиваемая мощность. Для этого их монтируют на специальные радиаторы. А вот диоды, работающие в слаботочных устройствах, ни в каких радиаторах не нуждаются. Но есть параметры, которые считаются важными для всех типов диодов, перечислим их:

• U пр.– допустимое напряжение на диоде при протекании через него тока в прямом направлении. Превышать это напряжение не стоит, так как это приведёт к его порче.
• U обр.– допустимое напряжение на диоде в закрытом состоянии. Его ещё называют напряжением пробоя. В закрытом состоянии, когда через p-n переход не протекает ток, на выводах образуется обратное напряжение. Если оно превысит допустимое значение, то это приведёт к физическому «пробою» p-n перехода. В результате диод превратиться в обычный проводник (сгорит).

Очень чувствительны к превышению обратного напряжения диоды Шоттки, которые очень часто выходят из строя по этой причине.

Обычные диоды, например, выпрямительные кремниевые более устойчивы к превышению обратного напряжения. При незначительном его превышении они переходят в режим обратимого пробоя. Если кристалл диода не успевает перегреться из-за чрезмерного выделения тепла, то изделие может работать ещё долгое время.

• I пр.– прямой ток диода. Это очень важный параметр, который стоит учитывать при замене диодов аналогами или при конструировании самодельных устройств. Величина прямого тока для разных модификаций может достигать величин десятков и сотен ампер. Особо мощные диоды устанавливают на радиатор для отвода тепла, который образуется из-за теплового действия тока. P-N переход в прямом включении также обладает небольшим сопротивлением. На небольших рабочих токах его действие не заметно, но вот при токах в единицы-десятки ампер кристалл диода ощутимо нагревается. Так, например, выпрямительный диодный мост в сварочном инверторном аппарате обязательно устанавливают на радиатор.
• I обр.– обратный ток диода. Обратный ток – это так называемый ток неосновных носителей. Он образуется, когда диод закрыт. Величина обратного тока очень мала и его в подавляющем числе случаев не учитывают.
• U стаб.– напряжение стабилизации (для стабилитронов). Подробнее об этом параметре читайте в статье про стабилитрон.

Будет интересно Несколько фактов о лазерном диоде

Кроме того следует иметь в виду, что все эти параметры в технической литературе печатаются и со значком “max”. Здесь указывается предельно допустимое значение данного параметра. Поэтому подбирая тип диода для вашей конструкции необходимо рассчитывать именно на максимально допустимые величины.

Диоды высокого тока.
