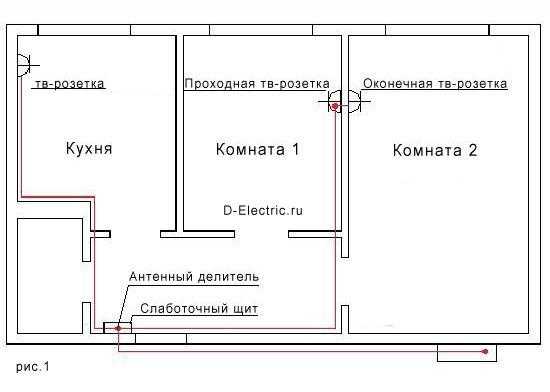

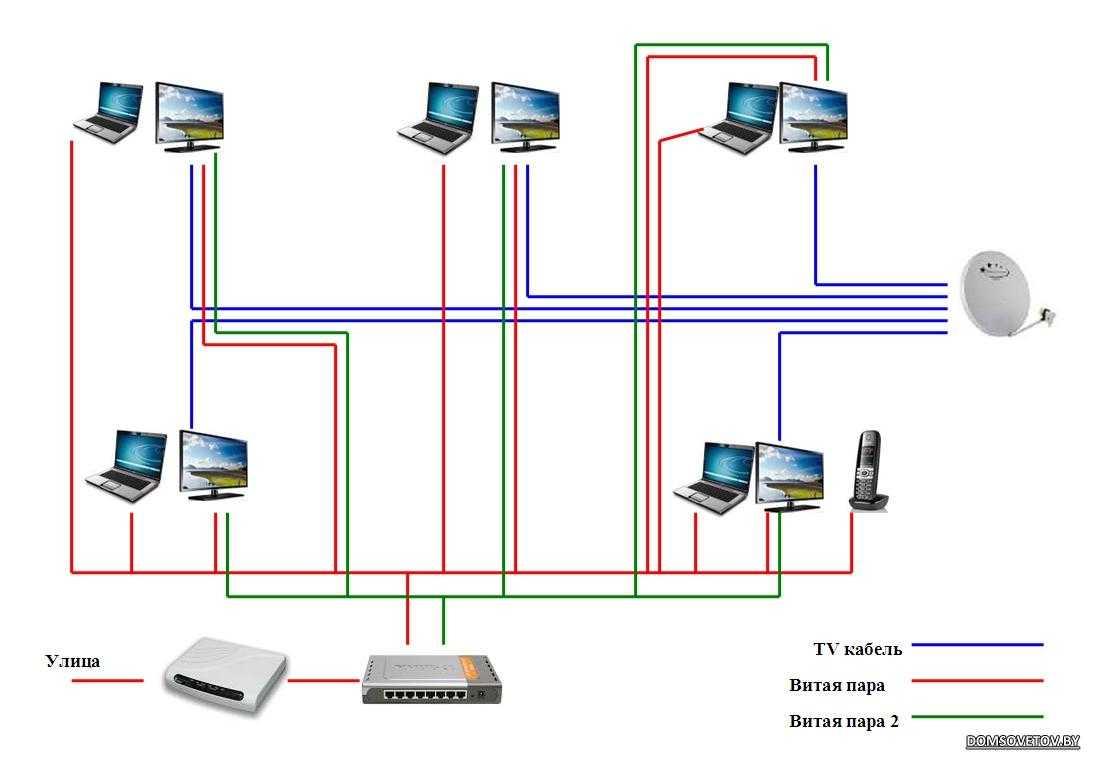

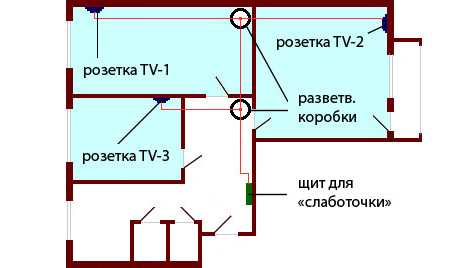

Разводка тв кабеля по квартире

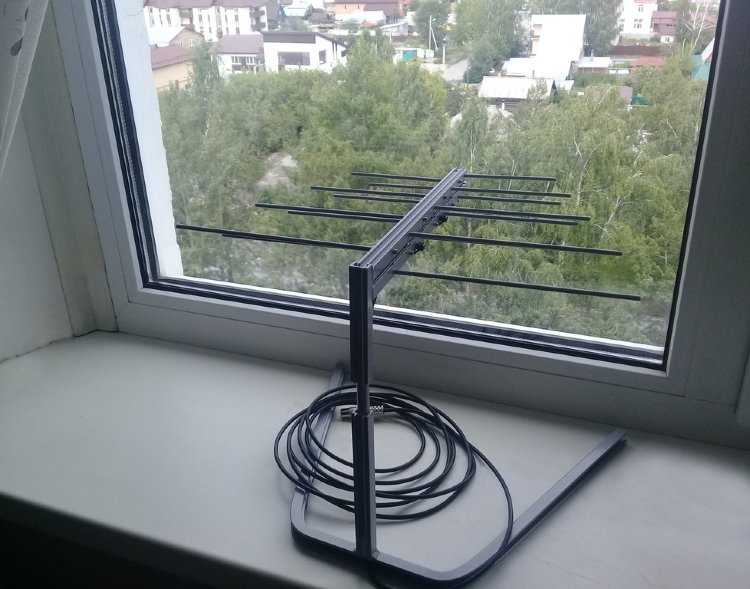

Лучшее место для установки

Дециметровый сигнал плохо проходит через стены, особенно железобетонные, в которых имеются элементы металлических конструкций. Поэтому лучше всего установить комнатную антенну напротив окна или балкона, выходящих на телевышку. Идеальный вариант, если вы видите ретранслятор. Большинство ДМВ-антенн направленные, поэтому их нужно максимально точно нацелить на него.

Если окна вашего дома выходят на противоположную от вышки сторону, скорее всего, комнатная антенна не сможет принять сигнал либо приём будет крайне неустойчивым. То же самое касается ситуации, когда напротив расположена другая многоэтажка, закрывающая от вас телевышку.

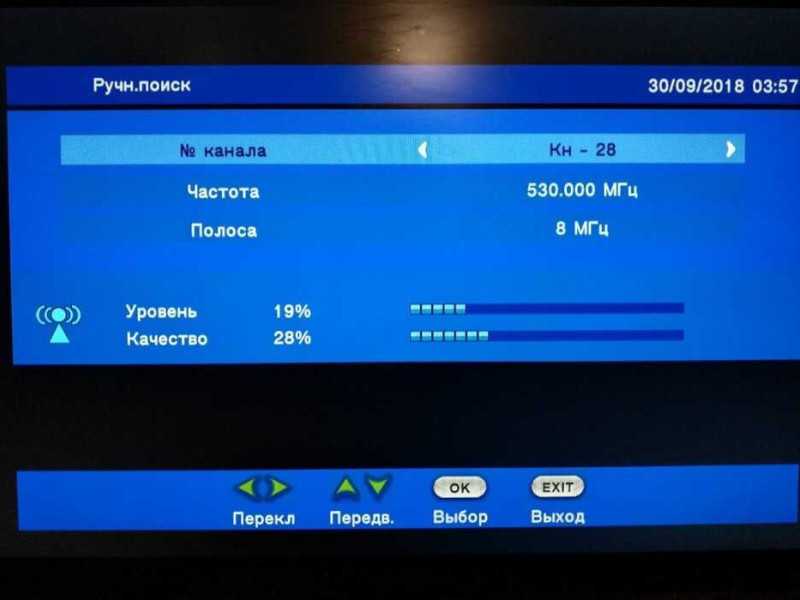

Современные телевизоры и приставки позволяют проверить мощность сигнала без специального оборудования. В зависимости от модели, на пульте может быть кнопка INFO, выводящая информацию о трансляции. Либо в меню вашего ТВ будет отдельный пункт, где можно посмотреть уровень сигнала. Либо в разделе «Канал» или «Поиск каналов» потребуется открыть пункт «Ручная настройка».

Перемещайте антенну и найдите положение, в котором мощность сигнала будет максимальной. В идеале она должна быть близка к 100%. Однако при 60-70% также возможен нормальный приём. А вот если не удаётся добиться показателя выше 50%, вы не сможете смотреть телепередачи. Придётся или приобрести более мощную антенну или использовать уличную.

Выбираем антенну

Вопрос выбора антенны многих ставит в тупик. На рынке огромное количество этих устройств, они сильно отличаются по внешнему виду и цене. Оптимальный вариант – узнать, какая антенна установлена у ваших ближайших соседей и приобрести аналогичную.

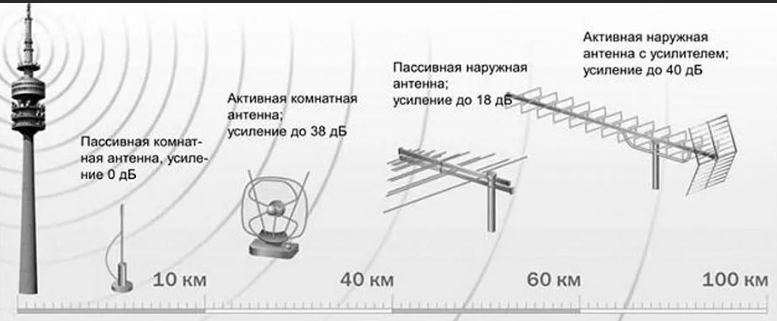

При выборе следует ориентироваться на ваше расположение относительно телевышки. У каждой антенны есть коэффициент усиления – 9, 15, 20 Дб и т. д. Чем он выше, тем качественней приём. Если вы находитесь далеко от ретранслятора, выбирайте антенну с большим коэффициентом усиления.

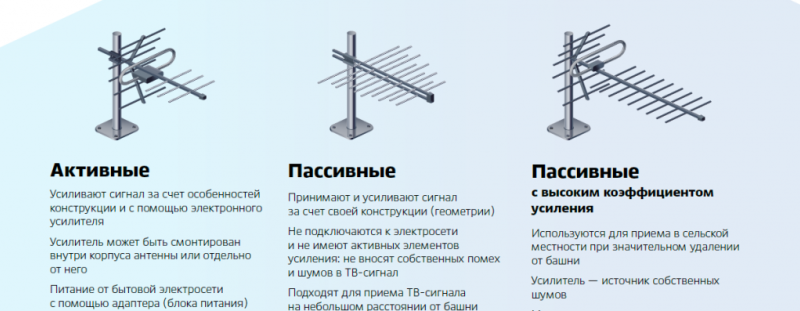

Антенны бывают активными и пассивными. Пассивная принимает сигнал только за счёт своей конфигурации. Активная имеет дополнительный усилитель. Антенна с усилителем понадобится в зоне слабого приёма сигнала или в случае, когда вы планируете подключить к ней одновременно несколько телевизоров.

Чтобы поймать сигнал цифрового телевидения, антенна должна работать в дециметровом диапазоне. Все современные устройства в магазинах соответствуют этому требованию.

В каких случаях нужен усилитель сигнала?

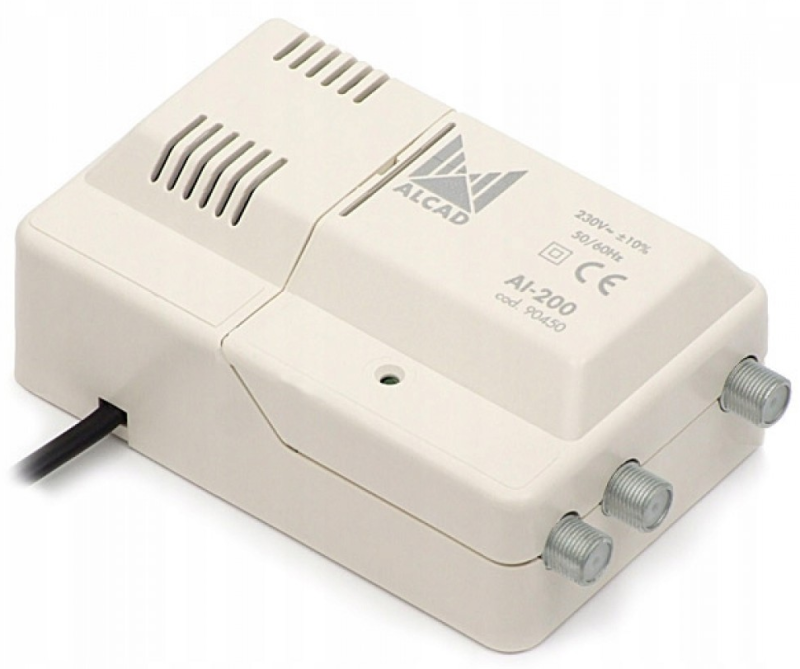

Когда обычной мощности сигнала бывает недостаточно, используют усилитель. Его устанавливают между телевизором и антенной. Особенно без усилителя не обходятся когда:

применяется пассивная техника при отправке сигналов;
невозможно пользоваться активным оборудованием. Передача телевизионного сигнала выполняется обычным сплиттером;
антенна передает слабые сигналы. Такое случается, когда телевизор расположен далеко от антенны. Также местность, через которую проходит кабель, может обладать помехами и препятствиями.

Усилители бывают следующих видов:

Широкодиапазонными. Это наиболее распространённый вариант. Его устанавливают на самой антенне и соединяют пайкой телевизионный кабель.
Узкодиапазонными. Данный прибор усиливает цифровой сигнал Т2 (DVB).
Многодиапазонными. Этот вариант используется в редких случаях. Подходит радиолюбителям из-за дороговизны и потребности в дополнительном питании.

При использовании широкодиапазонного усилителя, должна выполняться периодическая проверка на наличие окисла на местах контактов и коррозии. Оборудование, находящееся под открытым небом, может окисляться и ржаветь. При появлении повреждений должна производиться замена. Если использовать пайку, то радиочастотный фильтр будет неэффективно работать.

Для подключения антенны к тв-приемнику не нужно выполнять каких-то сложных действий. Можно справиться с имеющимися инструментами без помощи специалиста. Главное нужно научиться обжимать кабель и устанавливать F-коннектор или воспользоваться готовым быстросъемным коннектором. Его легче установить, но может потом замыкать жила и оплетка. По этой причине этот метод редко используется.

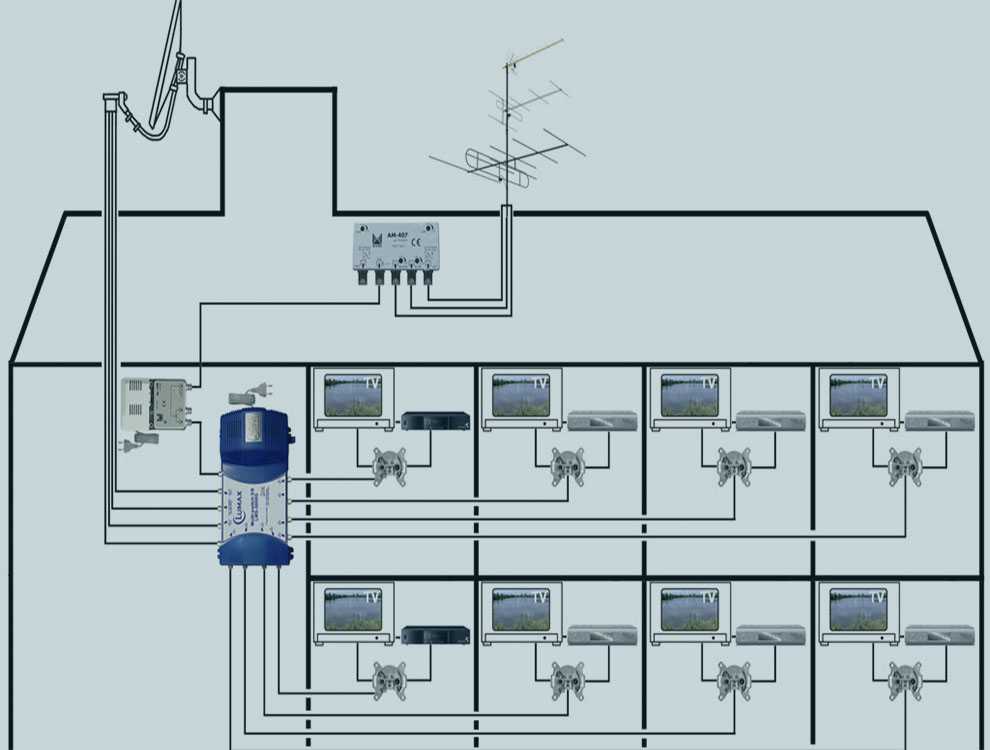

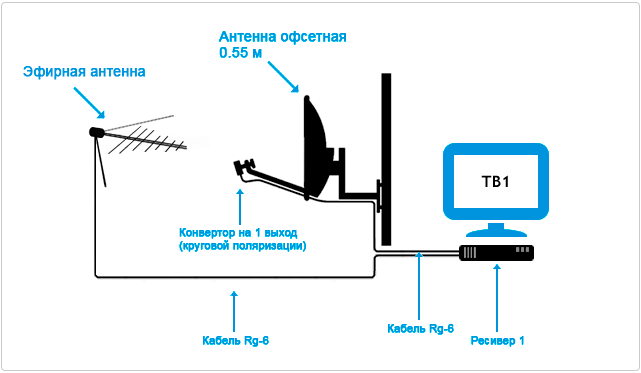

Спутниковое ТВ: какое оборудование необходимо

Если для подключения аналогового телевидения достаточно кабеля, штекера, антенны и телевизора, то спутниковое ТВ нуждается в намного большем количестве устройств.

Среди них:

Телевизионный спутник – источник принимаемого антенной сигнала, поэтому на него нужно ориентировать направление «тарелки»;

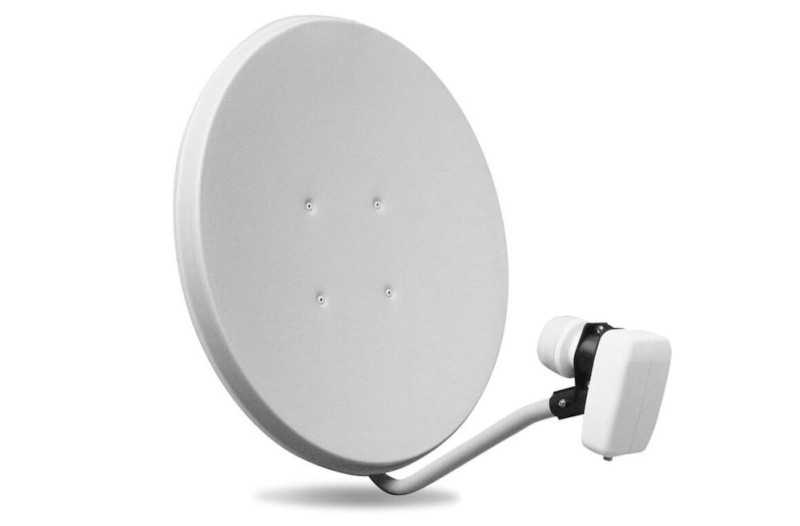

Спутниковая антенна – особая конструкция, позволяющая принимать сигнал «из космоса», концентрировать его и отправлять на конвертер;
Конвертер – усилитель принятого сигнала, направляющий его по кабелю на приемник (ресивер);
Штанговый держатель – нужен для того, чтобы закреплять в нем один или несколько конвертеров, если сигнал поступает от нескольких спутников. Другое его название – мультифид-держатель.
Кронштейн – сооружение, необходимое для крепления антенны и ее комплектующих на крыше, стене и другом основании. Конструкция его такова, что систему можно разворачивать и сдвигать в разные стороны.
Ресивер – электронное устройство для обработки принимаемого сигнала в изображение и подачи его на телевизор.

Как подключить ТВ антенну легко и просто

Домашнюю телевизионную антенну лучше всего организовать при помощи сплиттера. Сплиттер – это металлическая коробка, в которую входит один входной F-разъем, а выходит несколько разъемов. Выходов может быть несколько или много: от 1 до 6. В зависимости от этого можно подключать антенну сразу к нескольким телевизорам.

Двойная экранировка избавляет от множества электромагнитных помех. Центральная жила кабеля может быть полностью медной, а может быть омедненной

При выборе кабеля важно обратить внимание на модель конкретного телевизора

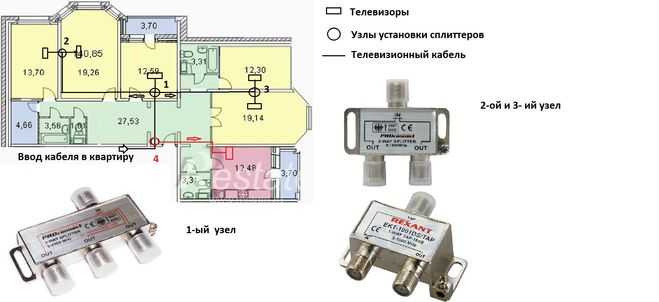

Домашнюю ТВ антенну лучше всего организовать при помощи сплиттера

Как подключить индивидуальную антенну:

Вставить кабель в телевизионное гнездо.
Для подключения нескольких ТВ можно использовать сплиттер.

Для оптимального подключения нескольких приборов нужно использовать сплиттер. Он равномерно распределит сигнал. Такое подключение удобно при необходимости ремонта. Если телевизоры начинают плохо показывать, необходимо произвести проверку работы сигнально сети.

Что необходимо для подключения

Антенна. В зависимости от типа вещания должна быть разных конструкций. Например, аналоговое вещание происходит на передаче волн метровой длины. Значит, конструкция должна смочь принять такой сигнал. Нужна метровая антенна. Но, так как давно произошел переход на цифровое телевидение, нужна дециметровая антенна. Можно попробовать сделать простые устройства самостоятельно. Читайте: как сделать антенну для цифрового ТВ своими руками. В случае близкого расположения ретранслятора и сильного сигнала, даже самая проста антенна из кабеля словит два мультиплекса (20 каналов). Готовится она за 10-15 минут, нужен только кабель и коннектор (штекер), который вставится в антенный разъем телевизора. Но, антенны, сделанные своими руками, слабо принимают сигнал. Поэтому при разделении сигнала на несколько ТВ, картинка может пропадать. Связано это с работой «сплиттера» — устройство делит сигнал. Из-за этого на каждый телевизор поступает уменьшенный сигнал в то количество раз, сколько выходов на делителе. Поэтому лучше устанавливать на улице фабричные антенны со встроенным с завода усилителем.
Кабели. Если нужно подключить два телевизора к одной антенне, требуется минимум три кабеля необходимой длины. Один кабель будет вести от антенны к разветвителю. Два кабеля будут соединять разветвитель с обоими телевизорами. Если телевизоров больше, например, 3 или 5, то потребуется такое же число кабелей больше на единицу ( +1 для самой антенны).
F-разъемы. Монтируются на все концы кабелей.Для двух телевизоров с использованием разветвителя потребуется пять штук. Сначала разъемы правильно надеваются на кабели.Затем три разъема прикручиваются к F-гнездам на разветвителе.Два оставшихся разъема находятся на свободных концах, которые тянутся к телевизорам или тюнерам. В них вкручиваются F-штекеры, которые и подключаются ко входам «ANT IN» на корпусах телевизоров. Нужное количество переходников (штекеров) соответствует количеству ТВ.

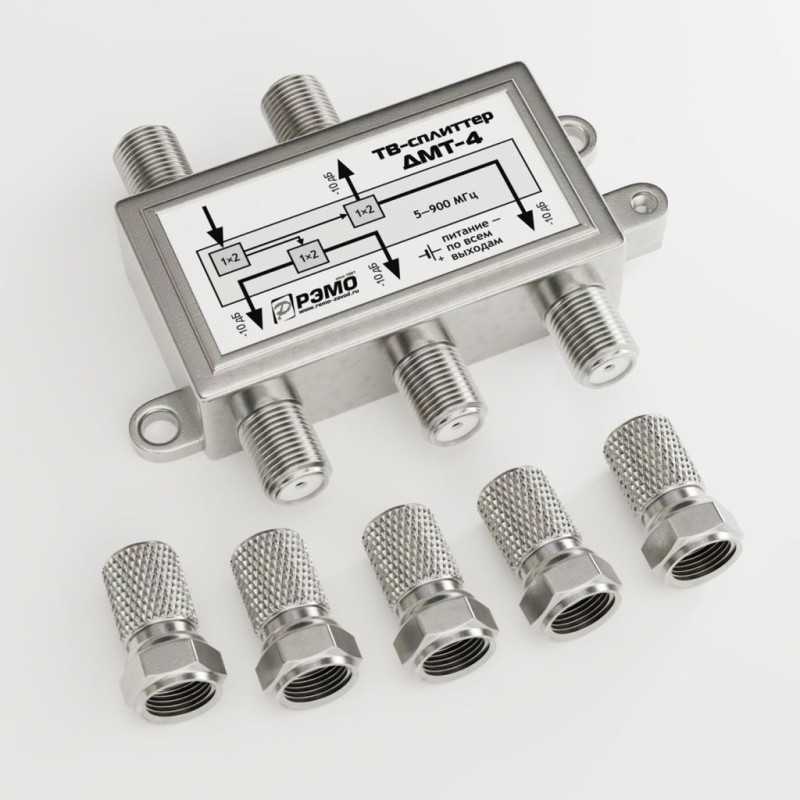

Разветвитель (он же делитель, «сплиттер», «краб»). Представляет собой небольшую металлическую коробочку. По бокам корпуса есть один вход для подключения коаксиального кабеля от антенной конструкции, и определенное количество выходов. От последних отводятся кабели к телеприемникам или цифровым приставкам. Есть разные типы делителей (активные, пассивные). Более подробно о них поговорим ниже.

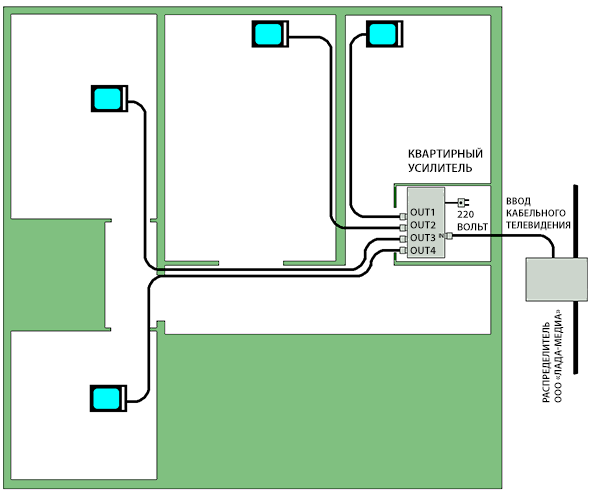

Усилитель. Сигнал при разветвлении распределяется поровну между телевизорами, происходит его равномерное уменьшение. Если при одном телевизоре уровень сигнала был небольшой, то нужен усилитель. Лучше сразу ставить антенну с родным усилителем. Располагается прямо на конструкции внутри короба.В другом случае поможет внешний усилитель. Он врезается в кабель сразу после заводки внутрь помещения.
Блок питания. Необходим для питания усилителя на активной антенне. Не нужен, если телевидение настраивается через приставку. Тогда питание к антенне можно пустить в настройках приставки. Питание пройдет через разветвитель, поступит на усилитель, и более мощный сигнал вернется обратно к телевизору. Но тогда потребуется делитель с проходом напряжения (выход подписывается «Power Pass»). Иначе питание дойдет до делителя, но дальше на антенный усилитель не поступит, так как «нет прохода». Телевизор же питание не делает, поэтому еще до входа коаксиального кабеля в F-гнездо делителя нужно подключить блок питания. В этом случае усиленный телесигнал сразу будет идти к приемникам.

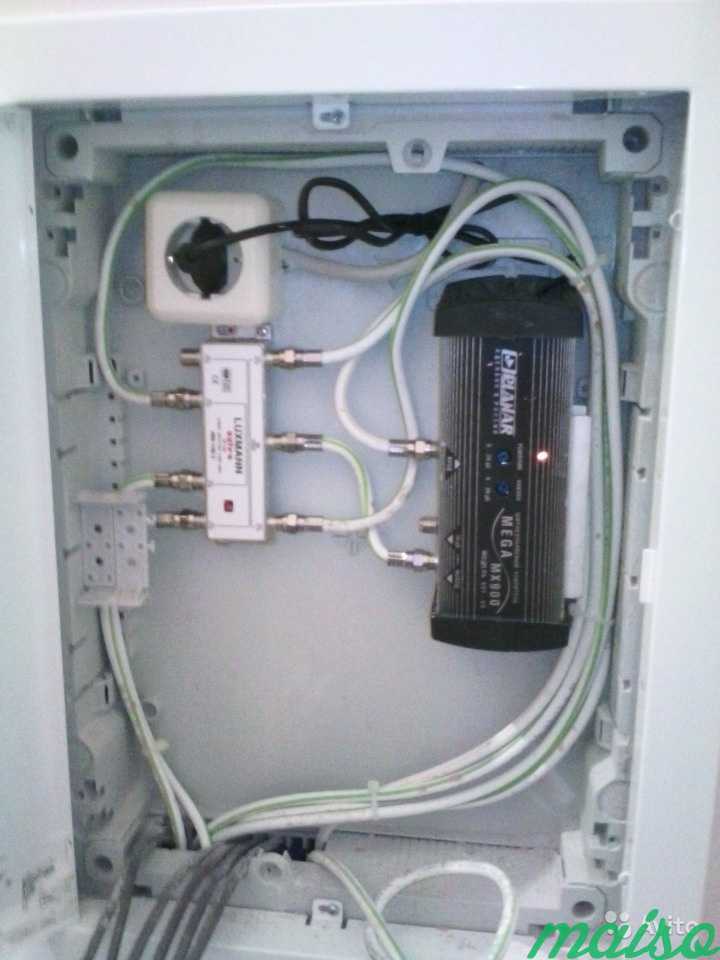

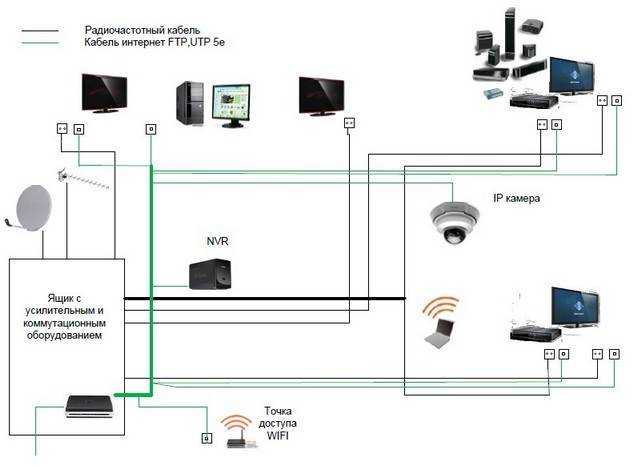

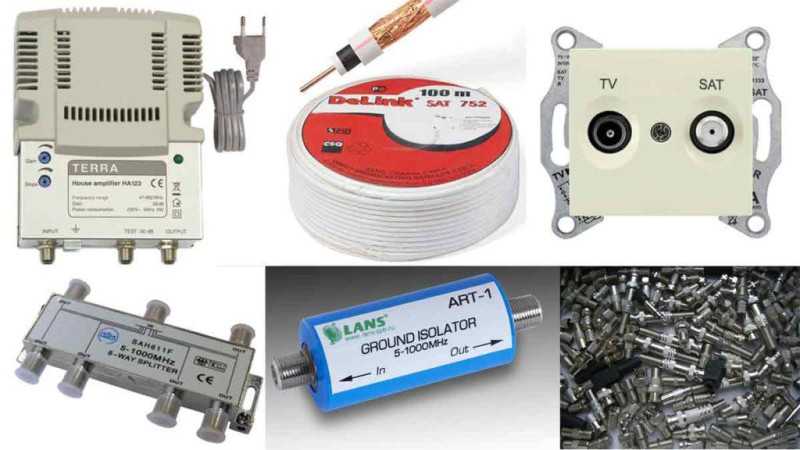

Аксессуары и распределительное оборудование

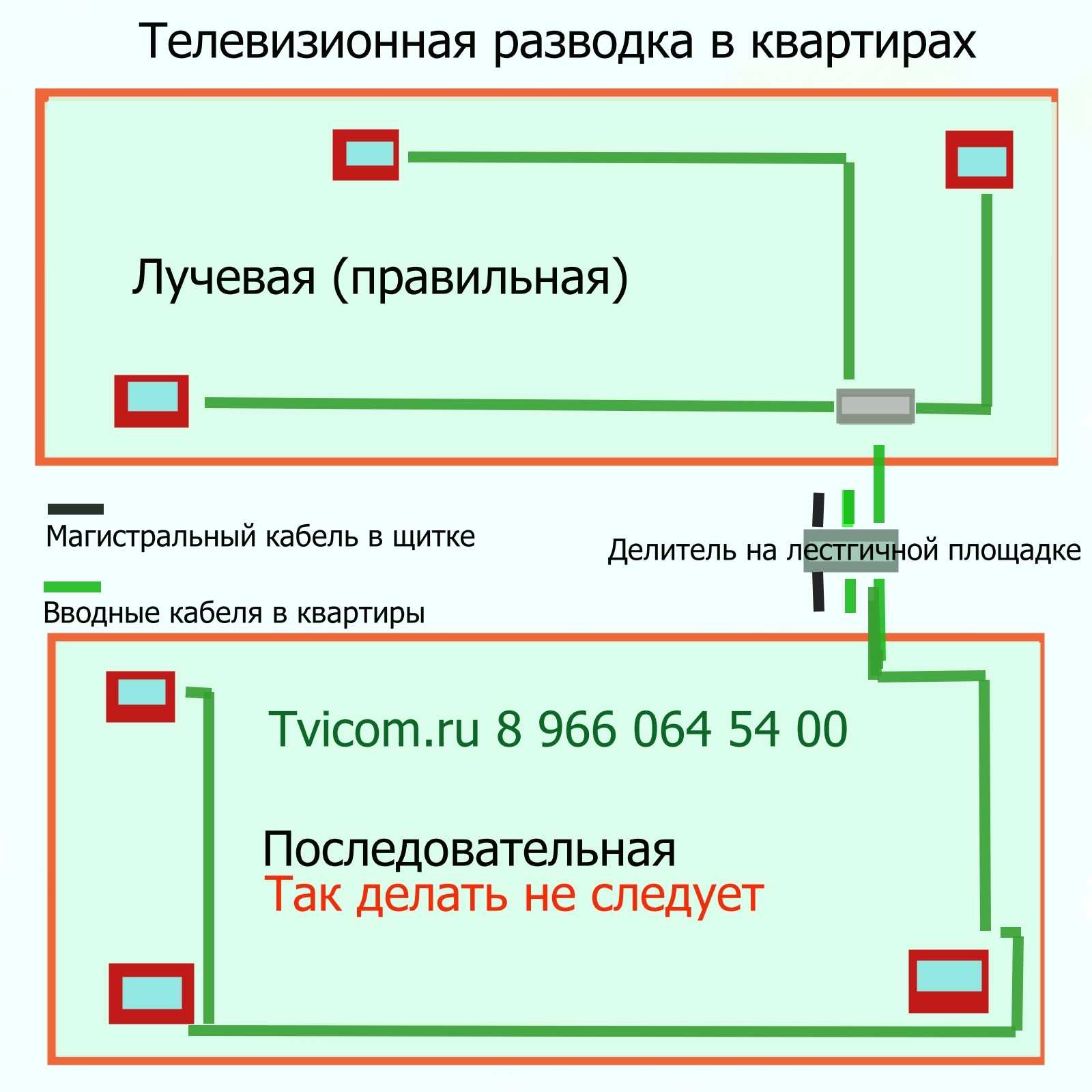

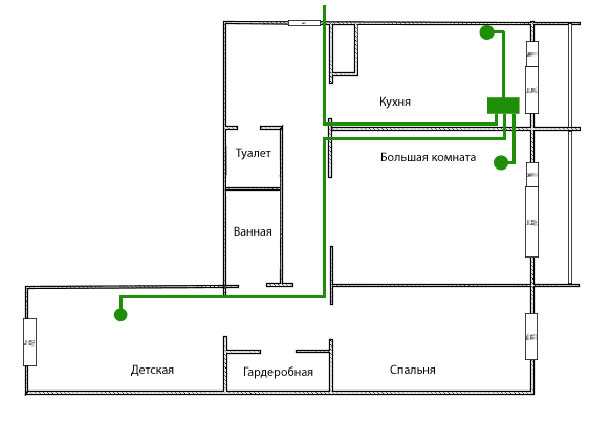

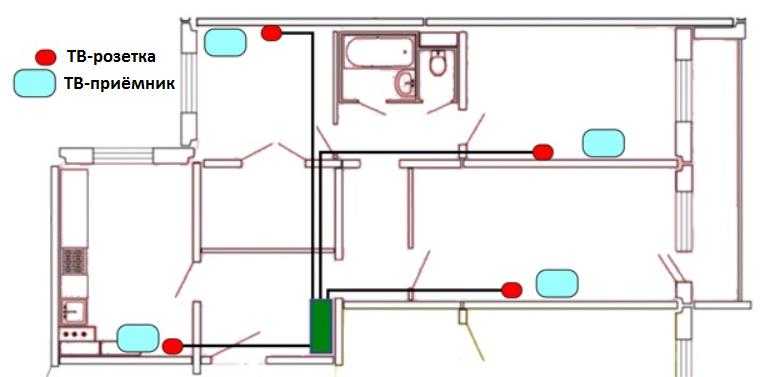

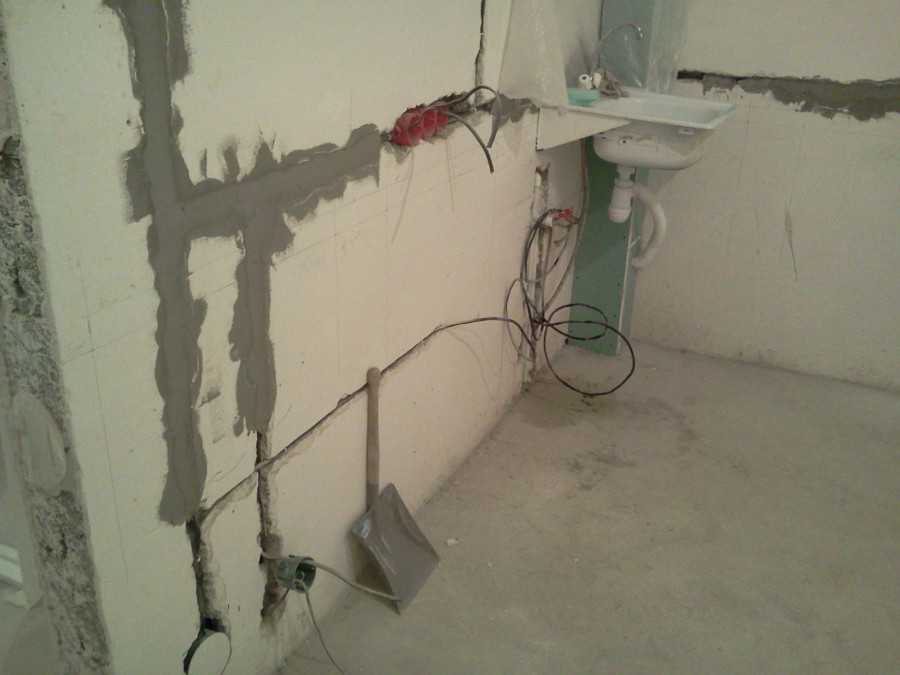

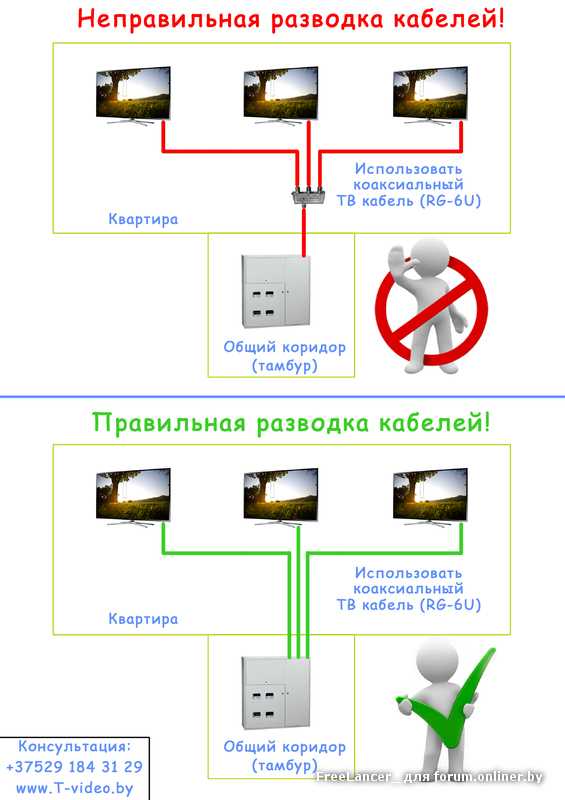

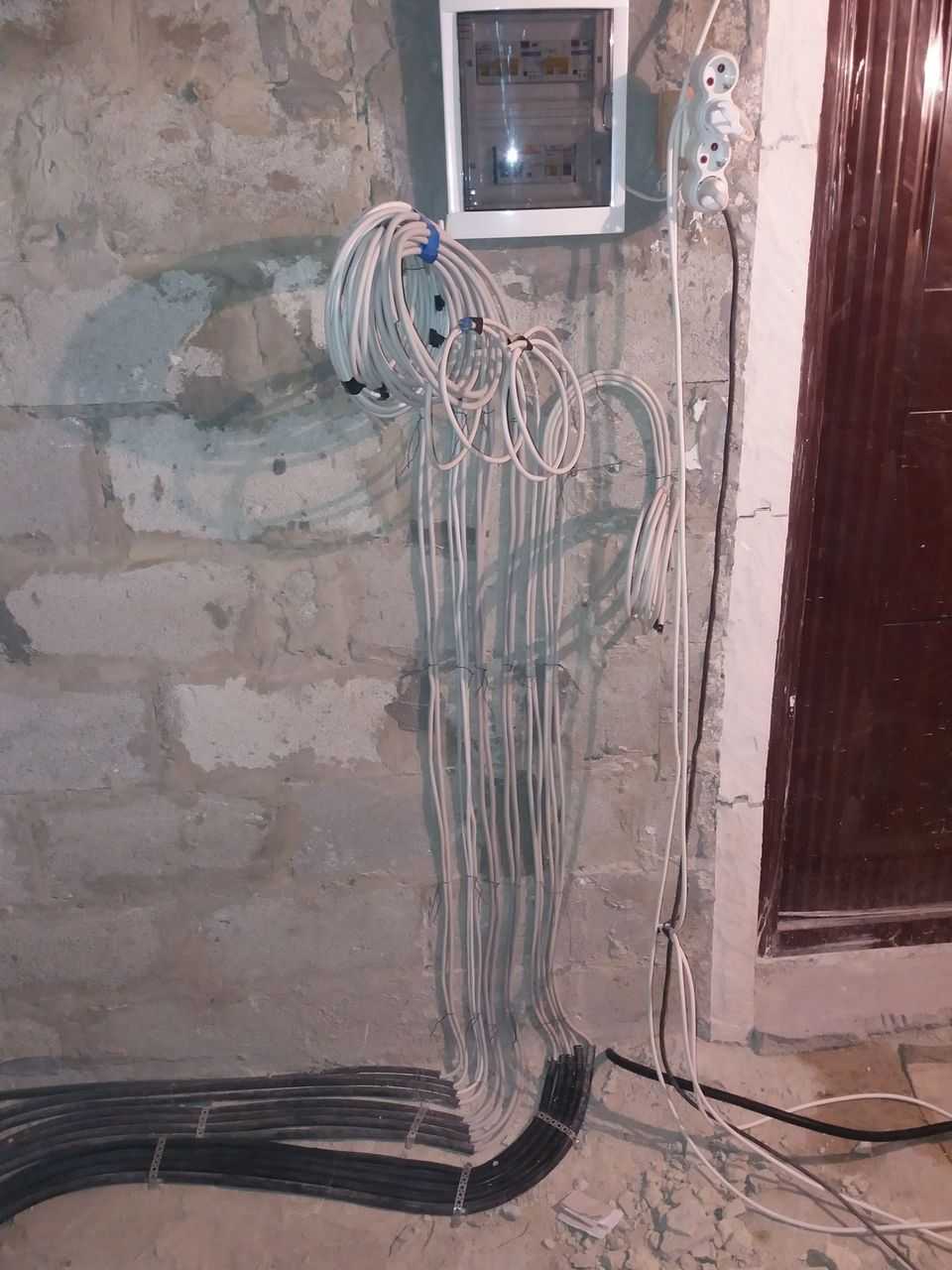

Прокладка телевизионного кабеля в квартире рассчитана на долгие годы использования, поэтому она требует прочности и долговечности. В её состав должен входить не только хороший коаксиальный провод, но и качественные соединительные элементы, штекеры, сплиттеры и сумматоры, розетки и т.п. Именно от них зависит хороший контакт соединений и минимизация потерь сигнала, то есть суммарное затухание сигнала во всей домашней телесистеме.

Чем более разветвлённая прокладка ТВ кабеля планируется в доме, тем больше будет в ней соединений. Использование телекоммуникационных аксессуаров низкого качества предвещает большие потери сигнала и не гарантирует долговременную надёжность контактов. Даже установка многочисленных антенных розеток часто заставляет применить усилитель телевизионного сигнала.

распределительное оборудование ТВ сети

Иногда один непрочный контакт или разъём плохого качества сообщает неисправность всей схеме, несмотря на безупречность расчётов и оптимальный выбор отдельных элементов. Поэтому не стоит недооценивать такой простой элемент, как разъем.

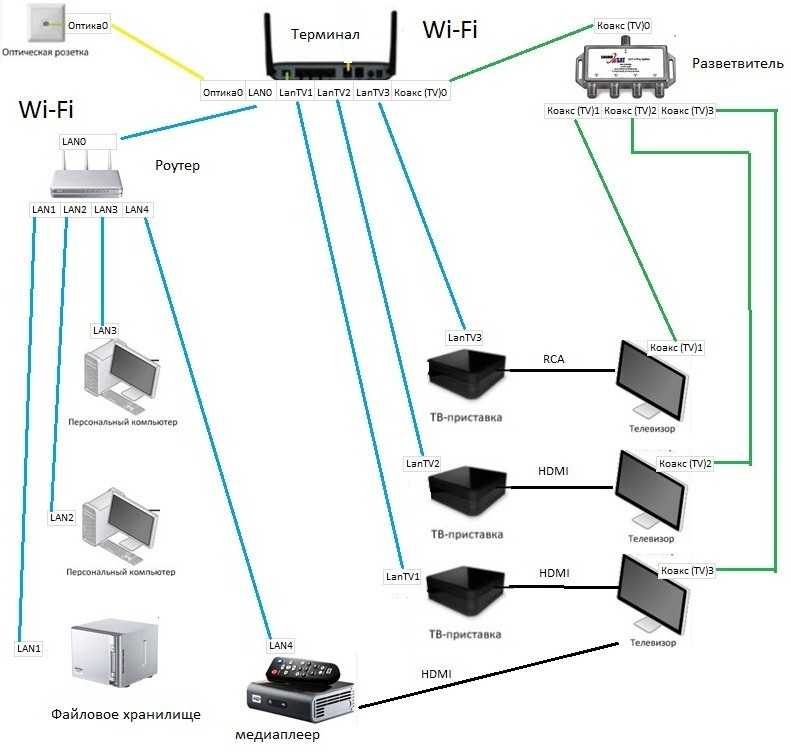

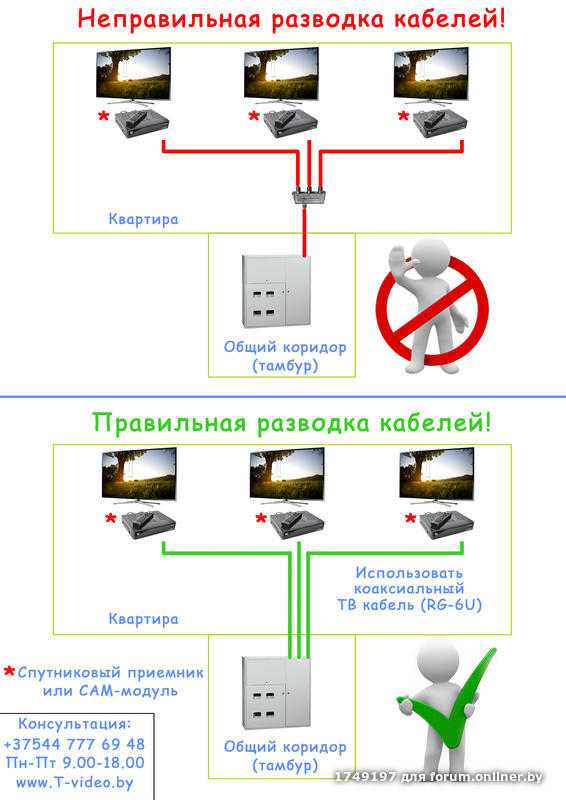

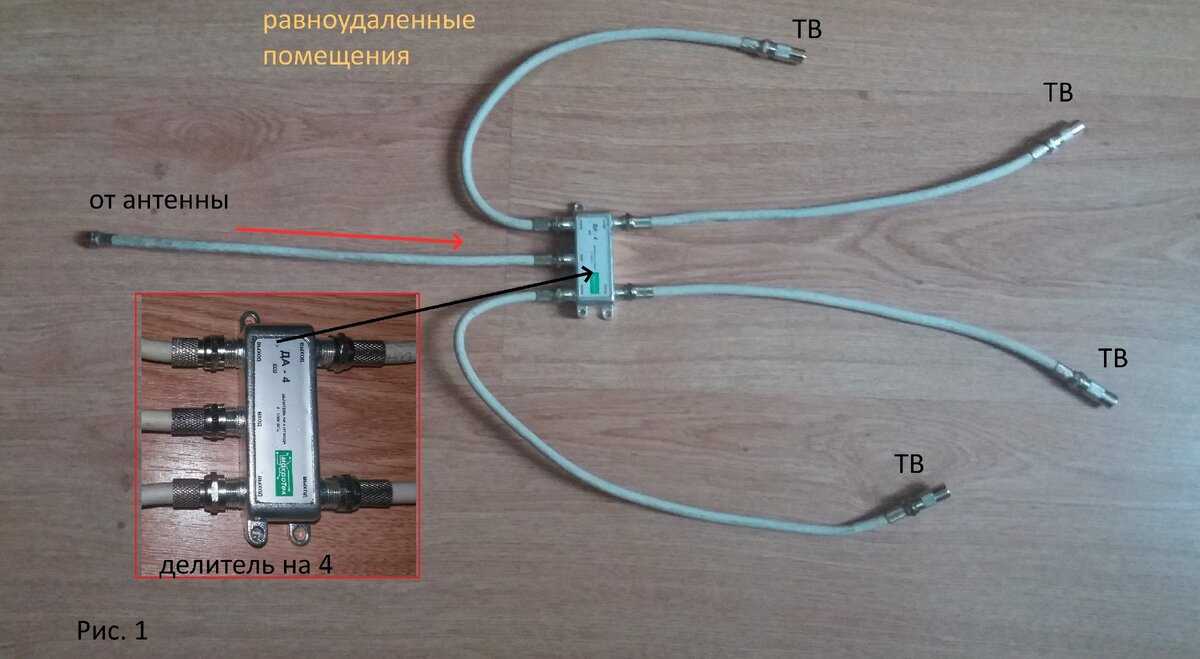

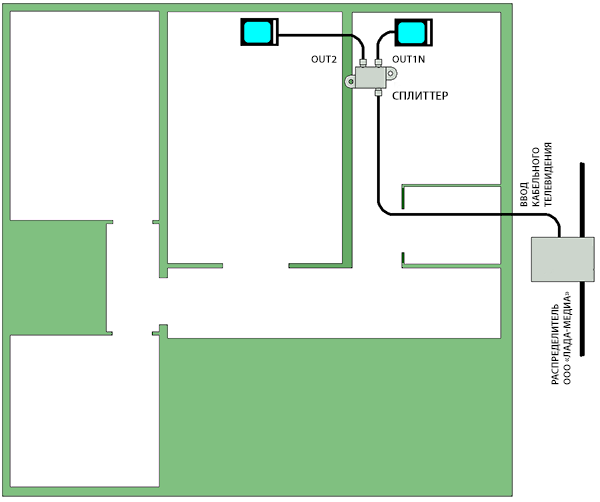

Как подключить несколько телевизоров к одной антенне

Если в доме только одна антенна, но два телевизора, первое, что приходит в голову – использовать тройник.

Разделяем один провод на два, подсоединяем к ним штекеры и подключаем телевизоры.

В принципе, такая схема вполне работоспособна. Но очень многое зависит от самих телевизоров, длины проводов, уровня сигнала и самих телевизоров. При одновременной работе ТВ приёмники могут мешать друг другу.

Чтобы не возникало проблем, сигнал нужно поделить между ними поровну. Для этого есть специальное устройство, которое называется разветвитель или сплиттер.

У него есть вход для антенны и выходы для подключения телевизоров. Подсоединение выполняется с помощью F-коннекторов. С помощью одного сплиттера можно подключить к одной антенне до шести телевизоров.

Частые вопросы по переходу на «цифру»

Сколько стоит цифровое эфирное ТВ?

По закону в России прием базового набора федеральных мультиплексов бесплатен. Поэтому 20 каналов на всей территории России всегда можно принимать без абонентской платы.

Но есть некоторые нюансы, о них мы подробно рассказываем здесь.

Сколько цифровых каналов можно поймать?

На всей территории России должны ловиться 20 каналов (2 мультиплекса). В Москве и МО возможен прием с Останкинской телебашни, которая передает уже 30 каналов на трех мультиплексах.

Аналогичная ситуация и в Крыму и Севастополе: там тоже вещает третий мультиплекс из местных каналов, правда, их меньше, чем в Москве (8 против 10).

В планах правительства развернуть вещание третьего мультиплекса по всей территории РФ. Однако по экономическим причинам в программу массового перехода на цифровое вещание 2019 года эта цель не заложена. Сроки ввода третьего мультиплекса на федеральном уровне не определены даже приблизительно.

Будут ли теперь ловиться аналоговые каналы?

Программа перехода на цифровое вещание означает, что произойдет отказ от трансляции федеральных каналов в виде аналогового сигнала. При этом законодательство не запрещает выходить в эфир местным телекомпаниям.

Таким образом, после 2019 года аналоговые каналы продолжат работу, но транслироваться по ним будут только региональные телепередачи.

Можно ли подключить несколько телевизоров?

К одной антенне можно подключить несколько телеприемников. Для персональных антенн это правило тоже действует, и пользователи, желающие иметь отдельные телевизоры в зале, спальне и на кухне, могут параллельно смотреть по ним разные программы. Однако нужно учитывать, что иногда для них потребуются отдельные ресиверы.

Читайте подробнее о подключении нескольких телевизоров к эфирному ТВ.

Нужно ли подключать цифру, если у меня есть кабельное или спутниковое?

Если вы уже являетесь абонентом спутникового или кабельного оператора, то можете не волноваться о том, что аналоговое вещание в России кончается: все 20 каналов федеральных мультиплексов там точно есть. Более того, в пакетах провайдеров включены и региональные каналы, продолжающие вещать в аналоговом сигнале.

Подключать и настраивать эфирную антенну имеет смысл лишь для тех абонентов, кто хочет уйти от платных услуг и принимать ТВ-сигнал самостоятельно. Если расстояние до телевышки, рельеф и застройка местности позволяют, можно отказаться от услуг операторов и смотреть телепередачи бесплатно.

Можно ли получить цифровую приставку бесплатно?

Обычно приставки продаются в магазинах бытовой электроники. Однако есть категории граждан, которые могут получить ее бесплатно. К ним относятся:

пенсионеры,
инвалиды,
малоимущие,
ветераны.

Конкретный состав льготников надо уточнять в региональных органах власти. Читайте подробнее о том, как получить приставку цифрового ТВ бесплатно.

Как смотреть цифровые каналы без антенны?

Если антенны нет, а смотреть цифровое ТВ хочется, можно поступить следующим образом:

Подключить кабельное телевидение. Да, это платно, зато много каналов и никаких проблем с помехами.
Воспользоваться IPTV. Это интерактивное телевидение, которое подключается провайдером интернета по IP-адресу абонента. Сегодня эта услуга доступна во всех регионах России. Если в квартире уже подключен интернет, антенна не нужна — достаточно настроить Wi-Fi-роутер или прямое LAN-подключение.
Собрать самодельный приемник. Если ретранслятор находится в прямой видимости и в радиусе 15 км от дома, достаточно сделать антенну из коаксиального кабеля, припаяв один конец к сердцевине, а другой – к оплетке. Если же хочется сделать что-то более качественное, можно, исходя из параметров передачи, рассчитать в онлайн-калькуляторе размеры двойного ромба, размеры петлевого резонатора или логопериодической антенны, а затем собрать ее из материалов, которые продаются в любом строительном или радиомагазине. Подробнее о самодельных DVB-T2 антеннах.

Создание каркаса

В целом телевизионная антенна готова к приему волн цифрового телевещания. Но, чтобы кольцо не деформировалось и само принимающее устройство можно было закрепить, лучше сделать каркас.

В качестве основного материала можно использовать фанеру. Берется дощечка походящего размера, выпиливается круг аналогичного диаметра, с ответвлением (для крепления, отходящего к TV кабеля).

Кабель фиксируется на каркасе скотчем, изолентой или капроновыми хомутами.

Сам каркас крепится на конечный предмет и надежно фиксируется. Например, высокая металлическая или деревянная мачта. Перед окончательным креплением кабельная антенна направляется в разные стороны, чтобы принять максимальный сигнал. Только после этого делается финишное закрепление. При настройке ориентируйтесь на шкалу сигнала в меню ручного поиска.

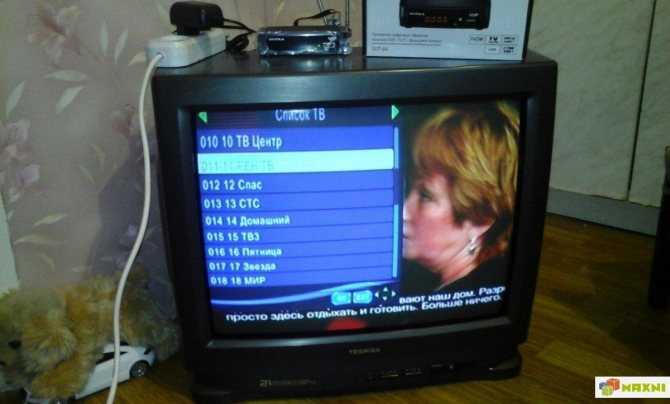

Как настроить цифровые каналы на старом телевизоре

Современные телевизоры, поддерживающие стандарт DVB-T2, способны легко принимать цифровой сигнал. Они оснащены необходимыми элементами, и способны переходить на новый формат без подключения дополнительного оборудования. Однако до сих пор в эксплуатации находятся ТВ-приемники старого образца, выпущенные до 2013 года. Они функционируют в формате DVB-T, который может обрабатывать исключительно аналоговый сигнал.

Несмотря на долгий срок службы, подобные приборы идеально подходят для подключения цифрового ТВ. Для этого нужно приобрести приставку со стандартом DVB-T2. Но как быть обладателям старых ламповых телевизоров, исправно функционирующих еще с советских времен? Оказывается, существует способ настройки и для таких «раритетов».

Поскольку разъемы для «тюльпанов» или «SCART» на таких приемниках отсутствуют априори, понадобится приобрести кабели RG 6U или SAT, активно применяющихся при изготовлении старых приборов. Алгоритм подключения приставки к телевизору предельно прост:

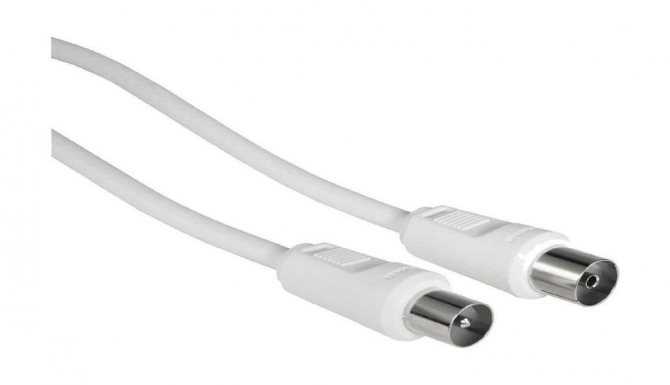

Нужно купить кабель, на концах которого имеются обычные штекеры «мамка», «папка».
Один вставляется в разъем ТВ-приемника, другой подключается к приставке.
Для этих целей следует приобрести ресивер со стандартным антенным выходом.

Настройка и поиск цифровых каналов на старом телевизоре будет состоять из нескольких этапов.

Покупка антенны. Идеальным и малозатратным вариантом считается приобретение комнатного устройства, которое сможет транслировать 20 каналов, составляющих бесплатный пакет. Единственным недостатком может стать невысокое качество изображения.
Выбор направления и расположения антенны. От этих параметров будет зависеть качество сигнала, наличие помех во время работы телевизионного устройства

Поэтому при установке приемника важно определить место, где находится ретранслятор и направить на него антенну. Добиться максимально сильного сигнала помогут внешние усилители, приборы, позволяющие электромагнитным волнам стабильно обходить любые препятствия, вызывающие помехи.
Еще одним важным условием корректной настройки цифрового вещания на старом ТВ-приемнике является грамотное соединение всех элементов: телевизора, антенны, приставки при помощи кабелей

Штекеры нужно подбирать таким образом, чтобы они соответствовали разъемам.

Непосредственно процесс сканирования и настройки федеральных мультиплексов осуществляется в автоматическом режиме или вручную. Для этого можно воспользоваться любым описанием аналогичного процесса, описанного выше. Автопоиск позволяет добиться лучшей частоты вещания, а ручная настройка – сохранить и упорядочить список.

Вопросы и ответы

В процессе установки оборудования и настройки цифрового телевидения могут возникать разные вопросы, о которых нет информации в инструкции или памятке абонента.

Сколько цифровых каналов будет доступно?

Все зависит от пакета и страны подключения. В России доступны 2 мультиплекса – 20 базовых каналов. В Украине это 32 канала. Если подключаться через провайдера, то будут доступны пакетные каналы – от 50 и более, но потребуется ежемесячное внесение абонентской платы.

Почему на экране появилась надпись «нет сигнала»?

Если все работало до этого, причины могут быть две – поломка штекера кабеля или плохой сигнал по причине профилактических работ на телевизионной станции.

Почему не все каналы отображаются?

В стандартный пакет эфирного цифрового телевидения входит ограниченное количество каналов. Если не отображается канал, который входит в состав подключенных мультиплексов, необходимо проверить уровень сигнала – возможно, есть проблемы с антенной.

Можно ли одновременно принимать кабельные и цифровые каналы?

Да, это возможно, но для этого потребуется дополнительно использовать сумматор телевизионного сигнала. Такие сумматоры обычно продаются в магазинах телевизионного оборудования.

https://www.youtube.com/watch?v=0opTiq5EQWU

Почему зависают каналы?

Если в процессе просмотра изображение на экране начинает зависать или разлагаться на пиксели, причина одна – ухудшение сигнала из-за неисправности антенны или плохих погодных условий. Если приобрести спутниковую антенну, можно не зависеть от погоды.

Зная базовую информацию по подключению и настройке приема цифрового телевидения, можно самостоятельно совершить переход на него с аналоговых технологий. Если же по каким-то причинам установить программное обеспечение или настроить каналы не удается, лучше обратиться в сервисный центр и доверить задачу переключения на цифровое телевидение профессионалам.

Если увлекаетесь инвестициями, то рекомендую отличную статью про подсчёт комиссий и расходов на брокерских счетах.

Порядок установки и подключения

Определяем требуемый тип антенны

Прежде всего нужно установить условия приема. Удобнее всего это сделать по онлайн-карте ЦЭТВ. Там нужно задать свое местоположение и сервис покажет расстояние до ближайшей телевышки.

Ориентироваться нужно на следующее:

дистанция от 0 до 15 км – достаточно комнатной антенны;
15–30 км – нужна внешняя индивидуальная или коллективная;
30 и более км – нужна индивидуальная точно направленная;
50 и более – требуется остронаправленная персональная с усилителем;
более 50 – прием возможен, но лучше подумать о покупке антенны и ресивера спутникового ТВ или о подключении кабельного ТВ.

Рекомендуем ознакомиться с подробной статьей о том, как правильно выбрать антенну для цифрового ТВ.

Устанавливаем антенну

Если используется коллективная, то мастера уже установили ее правильно. Поэтому речь пойдет о комнатных и внешних индивидуальных.

Схема установки простая, нужно руководствоваться следующими правилами:

Чем выше, тем лучше. Даже комнатную нужно поднять к потолку. Индивидуальную же лучше поставить на очень высокую мачту.
Антенна должна быть четко ориентирована на ретранслятор. Точный пеленг можно узнать по карте ЦЭТВ.

Подключаем оборудование

Порядок следующий:

Антенна подключается к телевизору. Используется разъем RF-IN.
Если телевизор не может принимать «цифру» (проверить это можно здесь), то сначала антенна подключается к тюнеру (ресиверу), а уже затем через RCA, SCART, HDMI или другой имеющийся разъем – к телевизору. Рекомендуем действовать в соответствии с подробной инструкцией по подключению цифровой приставки.
Если используется отдельный усилитель, то он подключается к антенне.

Настраиваем каналы

Пошаговая настройка каналов цифрового телевидения выглядит так:

С помощью пульта ДУ или сервисных кнопок переключите телевизор в режим «Меню», а затем – в позицию «Настройки».
Перейдите к пункту «ТВ», «Прием» или аналогичному.
Выберите «автоматический» режим поиска, а затем источник сигнала («антенна», «ЦТВ» или аналогичный).
Запустите автопоиск. Точные параметры зависят от интерфейса конкретного устройства.
Чтобы каналы сохранились в памяти, каждый раз нужно нажимать кнопку «ОК», иначе после выключения телевизора придется перенастраивать все заново.

Если используется приставка, разница в том, что сначала телевизор нужно перевести на прием AV-сигнала, а затем настройка производится согласно инструкции к ней. Как правило, процедура выглядит так же, только каналы надо переключать на приставке, а не на телевизоре.

Вот и все! Осталось устроиться поудобнее на диване и наслаждаться новым цифровым ТВ.

Ошибки и проблемы при подключении цифрового телевидения

Цифровая техника отличается более сложным устройством, поэтому не всегда удается с первого раза подключить ее и добиться, чтобы все работало. Есть ряд распространенных ошибок при настройке приема цифрового телевидения, с которыми можно справиться самостоятельно.

Устаревшая прошивка ресивера

Ресивер не может работать без подходящего программного обеспечения. Если прошивка устарела или изначально была установлена неправильно, могут возникнуть такие проблемы:

ошибка настройки цифрового телевидения;
часть каналов не работает;
телевизор плохо принимает сигнал;
плохое качество изображения.

Для прошивки ресивера необязательно нести устройство в сервисный центр. Если вместе с приставкой в комплекте был установочный диск с программным обеспечением, нужно подключиться через USB кабель и запустить инсталляцию прошивки.

Если же в комплекте нет установочного диска, проблему тоже можно решить. Имея базовые навыки работы с техникой, можно самостоятельно переустановить программное обеспечение по такому алгоритму.

Проблемы с антенной

Если антенна не принимает сигнал с первого подключения, не нужно сразу же бежать в магазин и просить заменять ее. Стоит проверить такие нюансы:

правильность подключения;
частоту на интерактивной карте ЦЭТВ;
исправность кабеля и контактов.

Если неполадок не обнаружено, скорее всего, был выбран неподходящий тип антенны. Если антенна недостаточно мощная для качественного приема сигнала, может помочь покупка и установка усилителя. Также можно присмотреть более подходящий тип принимающего устройства.

Сбои на телевизионной станции

В 80% случаев проблемы с приемом цифрового ТВ вызваны неисправностями в оборудовании пользователя или ошибками, допущенными в процессе установки. Но бывают ситуации, когда нет смысла искать поломку или ошибки в настройках.

Так как полный переход на цифровое телевидение произошел еще не во всех регионах, нередко сбои возникают непосредственно на станции. Также периодически осуществляется профилактика, в такие периоды цифровые каналы также бывают недоступными.

Если возникла проблема с изображением или доступом к пакетным цифровым каналам, но при этом все оборудование и настройки в порядке, следует позвонить на горячую линию провайдеру. Компании, предоставляющие услуги подключения к цифровому телевидению, постоянно информируют о плановых профилактиках или других причинах сбоев, но в случае непредвиденных поломок невозможно заблаговременно произвести оповещение абонентов.

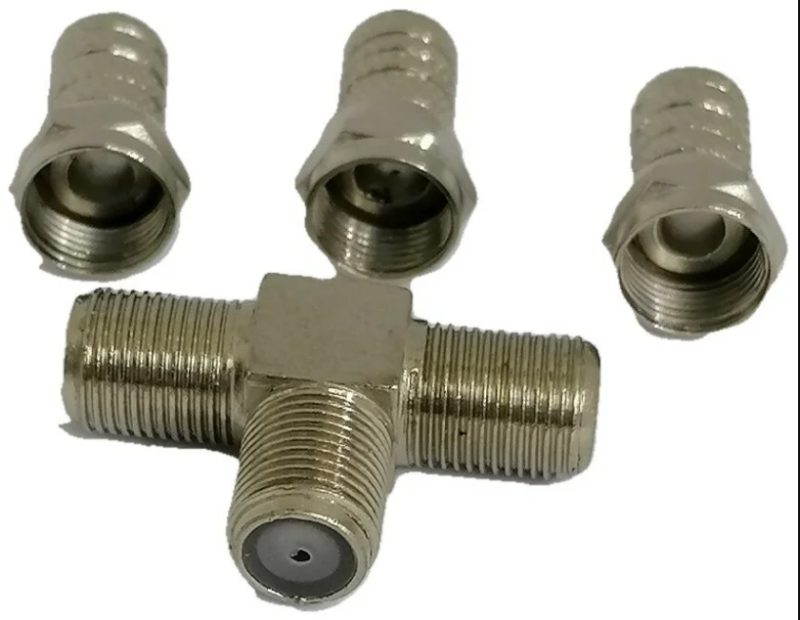

Какой ТВ штекер лучше и надёжнее

В настоящее время вся технология соединения в телеустановках основана на разъёмах типа F. С помощью них создаются установки наземного, спутникового, кабельного ТВ, и коллективные. Разнообразие F-разъёмов огромно – от дешёвых китайских обжимных, компрессионных и самообжимных штекеров до «быстрых» разъёмов типа CaP. Помимо этого, существуют прямая и угловая версии коннектора.

Вот, что говорит в пользу этого типа кабельного соединения:

F-коннекторы недорого стоят;
в монтаже можно обойтись только ножом;
F-разъёмы дают хороший контакт, помехоустойчивы и универсальны;
сохраняют качество приёма.

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Монтаж F-разъемов выполняется следующим образом:

Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.
Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Присоединяем следующим образом:

Кабель антенны накручиваем на вход разветвителя (IN).
Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже.
Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.
Вставляем телевизионные кабели в телевизоры. Если есть тюнер, то можно присоединить кабель к нему, а затем уже другим кабелем от HDMI разъема к телевизору (как показано на картинке ниже).

После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо. Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P — чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

Если же вкратце, то она делается так:

Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
На одном его конце снимается изоляция с центральной жилы и экрана.
Через 22 см обнажается центральная жила.
Еще через 22 см снимается изоляция с экрана.
В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
На другой конец кабеля надевается штекер.

Преимущества:

Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.

Недостатки:

Годится в качестве комнатной в условиях мощного сигнала, но не более. Подключать усилитель к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Когда подойдет комнатная антенна

Преимущества комнатной антенны перед наружной очевидны:

Устройство сразу готово к использованию, ничего не нужно дорабатывать или паять.
Не требуется сложная установка – антенна размещается на любой ровной поверхности или подвешивается на стену.
Не нужно прокладывать длинный кабель, в том числе вне помещения.
Большой выбор моделей, отличающихся мощностью и ценой.

Однако следует иметь в виду, что использовать комнатную антенну можно в таких случаях:

Рекомендуемое расстояние до ретранслятора не более 10-15 километров, желательна прямая видимость.
Антенна должна быть расположена как можно выше.
Между антенной и телевышкой не должно быть значительных препятствий.

Бетонные стены могут оказаться непроницаемыми для дециметровых волн, поэтому комнатная антенна может оказаться неэффективной. Качество приёма сильно снижается из-за неровностей рельефа, а плотная городская застройка может вообще свести его к нулю.

Если невозможно соблюсти перечисленные условия, рекомендуется использовать наружную антенну. Также вариант с комнатной антенной в большинстве случаев не пройдёт за городом. А также при значительном удалении от ретранслятора – на 20 и более километров.

Направление на ближайшую вышку и расстояние до неё можно узнать на сайте РТРС.
