Кабель nym

Сфера применения кабеля

Кабель NYM в основном применяется в разных электромонтажных работах, неважно, в бытовой сфере или промышленной. Такой вид провода преимущественно применяют для прокладки электропроводки именно в помещениях, выполненных из дерева, потому что конструкция кабеля включает в себя специальную оболочку, предотвращающую распространение огня

В нем находятся токоведущие жилы, которые изготавливают из алюминия или меди, их число зависит от вида изделия и может быть от 1 до 5. Некоторые производители выпускают кабели с 7 проводниками. Площадь сечения бывает от 2 мм2 до 35 мм2, каждая из жил одинаковая по размерам.

Изоляция провода изготавливается из ПВХ материалов и имеет свой цвет, чтобы не путаться при прокладке.

• Провод также имеет герметизирующую оболочку, изготовленную из невулканизированного маслонаполненного каучука, и дает высокую защитную изоляцию, а также не впитывает воду. Из-за каучука провод удерживает круглый вид и не распространяет огонь.
• Внешняя изоляция изготавливается из листового пластика и необходима для защиты от механических повреждений и агрессивных химикатов.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Кабель NYM: технические характеристики, расшифровка, производители При прокладке необходимо устанавливать силовую линию в месте, куда не попадают солнечные лучи и где критически низкие температуры. Спрашивайте, я на связи!

Различия технических характеристик: VDE vs ТУ

Технические характеристики могут в некоторой степени отличаться в зависимости от производителя. Провода изготовленные на немецких заводах изготавливаются по стандарту VDE и примерно одинаковые во всех случаях. В странах СНГ производители ориентируются на местные технические условия (ТУ), поэтому разные не только свойства кабеля, но и его маркировка.

Местные производители могут сэкономить за счет хотя бы наполнителя, который запрессовывается в пространство между жилами. В оригинальных кабелях это мелонаполненная резина, не поддерживающая горение, а в отечественных может применяться и другой материал. Как итог – оригинальные кабеля вполне можно применять даже при наличии незначительных повреждений, а отечественные в таком случае лучше не использовать.

Надо учитывать, что изготовление электрических проводов в кустарных условиях это достаточно неблагодарное занятие – как ни крути, а для провода нужна медь или алюминий, так как особо сэкономить тут не на чем. Как итог – вся продукция подобного рода обычно сертифицирована и если внимательно присматриваться к маркировке, то оригинал от местных изделий отличить достаточно просто, хотя бы по маркировке – на немецких проводах обязательно проставлены литеры VDE и NYM. Если их нет, то на прилавке отечественный кабель.

Дополнительно не помешает посмотреть на материал заполнения пространства между жилами – если там есть потеки, то это повод засомневаться в использовании мелонаполненной резины, которая должна применяться по оригинальным стандартам.

Описание технических параметров кабеля КГН

Одним из самых распространённых силовых проводников является кабель КГН. Он является усовершенствованной (маслостойкой и устойчивой к горению) разновидностью популярного проводника КГ. Этот тип кабеля пользуется широкой популярностью у электриков, потому что подходит для подключения электроприборов с высокой мощностью.

У названия КГН достаточно простая и понятная расшифровка: К – кабель, Г – гибкий, а Н – это символ, который обозначает изоляционный слой, изготовленный из негорючей маслостойкой резины. Существует несколько вариантов данного проводника: КГ-ХЛ для холодного климата и КГ-Т – для тропиков.

Сфера применения

Технические параметры кабеля КГН позволяют использовать его в условиях повышенной влажности и даже под водой (в реках, озерах). Изначально данный проводник был разработан для эксплуатации в сфере судостроения. Он широко используется в помещениях с высокой влажностью воздуха и наличием конденсации влаги на стенах и потолке. К числу подобных помещений относятся подвалы и помещения на кораблях.

Кроме того, кабель может использоваться в различных агрессивных средах, например, в шахте для подключения передвижного электрического оборудования. Устойчивость к воздействию дезинфицирующих растворов и смазочных масел позволяет использовать его в сельском хозяйстве. А вот для подземной прокладки рекомендуется применять бронированный медный проводник, например, ВБбШв.

КГН может эксплуатироваться в помещениях с естественной вентиляцией при условии, что кабель не подвергается воздействию атмосферных осадков и солнечных лучей. Прокладка КГН на открытой местности возможна только в том случае, если проводник защищен от солнечного воздействия. Это объясняется тем, что его изоляция разрушается под воздействием ультрафиолетовых лучей.

Конструкция кабеля

Кабель состоит из медных токопроводящих жил в количестве от 1 до 5. Сечение каждой жилы варьируется от 1 до 240 мм. Конструкция проводника выглядит следующим образом:

1. Жила, изготовленная из меди и обеспечивающая проведение тока. Жила характеризуется многопроволочной структурой и круглой формой. Класс гибкости – 5 (согласно ГОСТ 22483).
2. Разделительный слой, который не допускает прилипания изоляции к поверхности жилы. Данный слой представляет собой синтетическую пленку марки ПЭТ-Э.
3. Изоляционный слой. Каждую жилу покрывает изоляция, изготовленная из резины типа РТИ-1 на основе каучуков. Цветовая маркировка изоляционных покрытий жил (фазных, нулевых и заземляющих) выполнена в соответствии с существующими нормами.
4. Разделительный слой, который предотвращает прилипание внутренней изоляции к внешней оболочке кабеля. В качестве разделительного слоя может использоваться тальк или синтетическая пленка марки ПЭТ-Э.
5. Внешняя оболочка, произведенная из маслостойкой резины, которая не распространяет горение. Это резина РШН-1, изготовленная на основе полихлоропрена. Данная оболочка придает кабелю повышенные эксплуатационные характеристики. Наличие такое оболочки – основное отличие кабеля КГН от проводника КГ.

Если электрокабель КГН – многожильный, то жилы скручиваются между собой с шагом, которой не превышает 16 диаметров по всей длине изделия.

Основные параметры проводника

Главный вопрос, который интересует потребителей, — каковы технические характеристики кабеля КГН? Итак, данный проводник изготавливается в соответствии с ТУ 16.К73.О5-93 и характеризуется следующими параметрами:

1. Частота переменного тока составляет 400 Гц.
2. Переменное номинальное напряжение – 0,66 кВ, а постоянное – 1 кВ.
3. Минимально допустимый радиус изгиба при прокладке проводника – 8 наружных диаметров.
4. Рабочая температура стандартного изделия КГН варьируется в пределах от -30 до +50 градусов по Цельсию. Тропический вариант конструкции КГН-Т может эксплуатироваться при температуре от -10 до +55 градусов.
5. Максимальный допустимый нагрев жил кабеля в процессе работы – не выше +75 градусов.
6. Прокладку кабеля без предварительного подогрева можно осуществлять при температуре окружающей среды не ниже -15 градусов.

Строительная длина кабеля сечением 35 мм2 – не менее 150 м, сечением 50-120 мм2 – 125 м и больше, сечением от 155 мм2 – не меньше 100 м. Гарантийный срок эксплуатации КГН составляет 6 месяцев с момента начала использования кабельной линии, но при этом не более 1 года с момента производства. Срок службы кабеля составляет 2,5 года со дня изготовления.

Крупнейшими отечественными производителями КГН являются Кольчугинский , а также «Рыбинсккабель», «Камкабель», «Севкабель». Они изготавливают самую надежную и качественную продукцию. Зарубежным аналогом данного проводника считается марка NSSHOU.

normdom.ru

Пять несомненных достоинств

Расшифровка и виды

Поскольку в аббревиатуре ВВГ на первом месте отсутствует буква «А», то жилы изготавливаются не из алюминия, а из меди. Две буквы «В» указывают на то, что оболочка каждой отдельной жилы и внешняя изоляция кабеля в целом производятся из поливинилхлорида. Стоящая на последней позиции буква «Г» говорит о том, что провод – голый, на нем нет брони или другой вспомогательной защиты. Именно поэтому востребованы дополнительные средства при наружной прокладке.

Модификации оболочки

ВВГ имеет огромное количество разнообразных модификаций. При этом аббревиатура дополняется буквами латиницы и/или кириллицы. С точки зрения конструкции, кабель идентичен независимо от модификации. В его состав добавляются определенные вещества, усиливающие те или иные свойства.

Подробнее о популярных модификациях ВВГ:

1. ВВГнг. Приставка «нг» указывает на то, что данная модель кабеля является негорючей. В ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
2. ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.
3. ВВГнг LSLTx. Такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
4. ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
5. ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.
6. ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.

Подводя итог, отметим, что в конструкцию любой разновидности ВВГ-кабеля заложена поливинилхлоридная оболочка, не поддерживающая горения при индивидуальном монтаже. Для групповой прокладки требуется подбирать иные модели с приставкой «нг».

Число токоведущих жил и их форма

Независимо от модификации, ВВГ может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм. В магазинах можно найти вариации ВВГ с нулевым и защитным проводами. Их отличают уменьшенный диаметр и характерная окраска синим цветом.

Также варьируется форма жил – круглая или сегментная. Последние производятся для провода огромного сечения, чтобы уменьшить диаметр. В случае применения круглых токоведущих жил все промежутки заполняются с помощью пластиката. В модели ВВГнг небольшого диаметра (до 25 мм) заполнение может отсутствовать.

Какие возникают ошибки при применении NYM кабеля

Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.

Внимание! Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ

Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.

Разные сечения

Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.

Проблемы при использовании

Основная проблема кабеля этой марки – невозможность применить групповую прокладку такого кабеля, поскольку при групповой прокладке NYM сразу теряются его огнестойкие качества. Отсюда возникает необходимость упаковывать каждый отдельный кабель в гофру, либо использовать кабельную продукцию другой марки, которая специально предназначена для групповой прокладки.

Но, если вам необходимо проложить только один кабель – то NYM прекрасно подходит для этой цели при ремонтных работах в здании, где имеются деревянные или другие легковоспламеняющиеся поверхности.

Еще довольно распространенная проблема при прокладке кабелей – помещения с повышенной влажностью. Но, если для многих марок кабеля это проблема, то именно NYM прекрасно подходит для таких помещений, поскольку его конструктивные особенности отлично предотвращают попадание какой-либо влаги внутрь кабеля. Описание кабеля NYM и особенности его эксплуатации можно найти в прилагаемой к кабелю документации.

Аналоги

Как мы уже говорили, ближайший отечественный аналог NYM – специально разработанная модификация ВВГ – ВВГнг (так и расшифровывается: ВВГ не горючий). Технические параметры обоих марок кабеля примерно одинаковы, но российский аналог в разы дешевле.

Помимо ВВГнг, можно воспользоваться кабелем КГВВ, которые также являются продуктом отечественного кабельного производства.

Лучшие производители

Здесь приведем краткий рейтинг самых качественных производителей кабеля марки NYM. Из зарубежных заводом это немецкие заводы Helukabel, LappKabel и TKD Kabel. Еще есть французский производитель Nexans, а также турецкий завод DENIZLI CABLE LTD.

Среди российских производителей следует упомянуть Севкабель, Псковкабель и Камкабель.

Каждый из вышеперечисленных заводов успешно прошел всю необходимую сертификацию, поэтому производит действительно качественный, соответствующий стандартам кабель NYM.

Конструкция и преимущества применения кабеля NYM

К элементам конструкции силового кабеля NYM относятся:

1. медные моно- или мультипроволочные скрученные жилы (2-5 шт.),
2. негорючая ПВХ изоляция общепринятой расцветки (см. статью «Маркировка провода для домашней электросети. Цвет проводов»),
3. промежуточная экструдированная слой-оболочка, которая расположена поверх жил и заполняет промежутки между ними, изготовлена из невулканизированной, так называемой мелонаполненной резины с высоким кислородным индексом и придает проводу круглую форму,
4. наружная защитная оболочка выполнена из самозатухающего ПВХ-пластиката.

Среди главных преимуществ силового кабеля NYM следует отметить:

· высокую эластичность, которая упрощает монтаж изделия, особенно при прокладке на большие расстояния или в труднодоступных местах,

· особую конструкцию промежуточной оболочки. Она выполняет функцию герметизации проводника и облегчает процедуру разделки,

· негорючий материал изолятора и оболочки обеспечивает локализацию возгорания, в т.ч. при одиночной укладке,

· высокое качество, которое проявляется в четком соответствии жильного сечения и толщины изолятора паспортным данным,

· огромное множество позитивных отзывов от профессионалов-электромонтажников. Они настоятельно рекомендуют применять эту марку в разрешенных проектной документацией случаях.

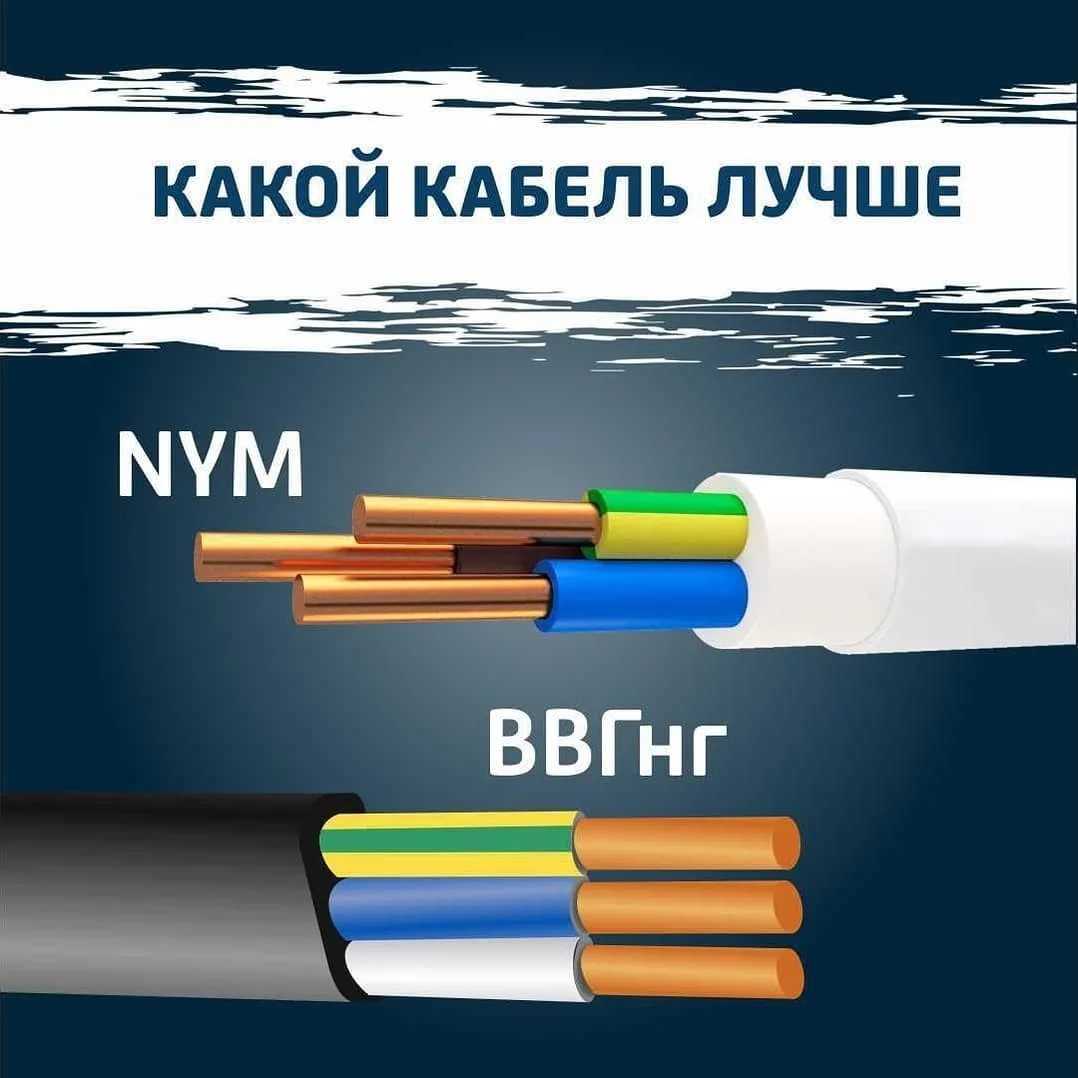

Лучший кабель для проводки в квартире. NYM и ВВГнг-LS — отличия, характеристики.

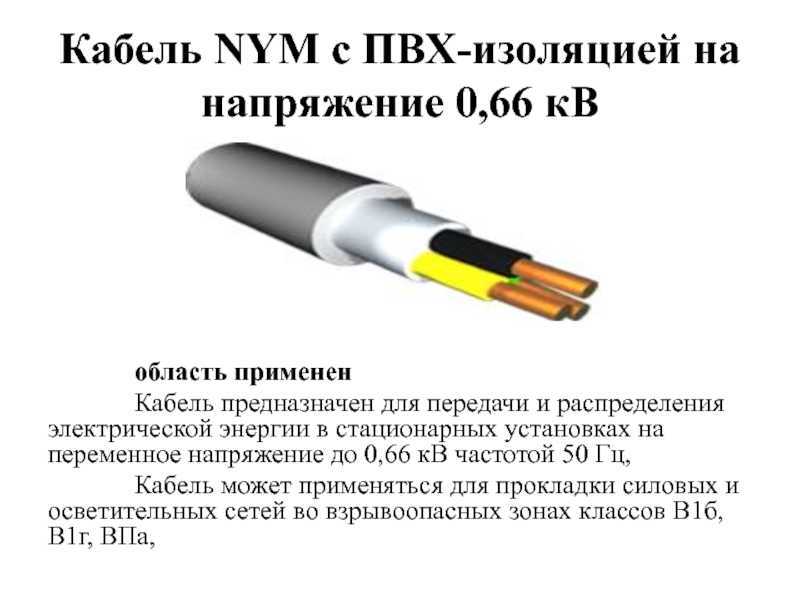

Конструкция кабеля NYM

Говоря про технические характеристики кабеля NYM, хочется отметить его конструкцию. Она получилась не совсем привычном, ведь изготавливается кабель по иностранным стандартам, которые имеют некоторые существенные различия с нашими. Проводник имеет следующую конструкцию:

1. Количество жил: от одной до пяти, здесь все зависит от сечения.
2. Изоляция жил стандартная, она выполнена из поливинилхлорида.
3. Между оболочками и проводами используется негорючая герметизация, которая делает кабель по-настоящему стойким к огню.
4. Цветовая маркировка проводов таблица соответствует всем стандартам.
5. Жилы выполнены из меди, в зависимости от сечения они могут быть многопроволочные и однопроволочные.

Вот так выглядит конструкция, она представлена на фото. Как вы могли заметить, сложного ничего нет, но именно это позволяет говорить о надежности этого проводника.

Особенности прокладки кабеля

Несмотря на то, что в технической документации утверждается негорючесть NYM-провода, будет ошибочно полагать, что он абсолютно не подвержен возгоранию. Основное условие для соблюдения негорючести – отсутствие пучков и проложенных рядом других кабелей.

К следующей особенности кабеля этой марки можно отнести восприимчивость к ультрафиолетовому диапазону излучения, поэтому его нельзя эксплуатировать на открытом пространстве. С другой стороны, указанный выше ВВГнг имеет идентичные параметры и куда более широкую сферу применения. Он подходит как для внутренних, так и для наружных прокладок. ВВГнг можно смело использовать для ввода электрической линии со столба до дома либо при обустройстве ответвления сразу за СИП-проводом.

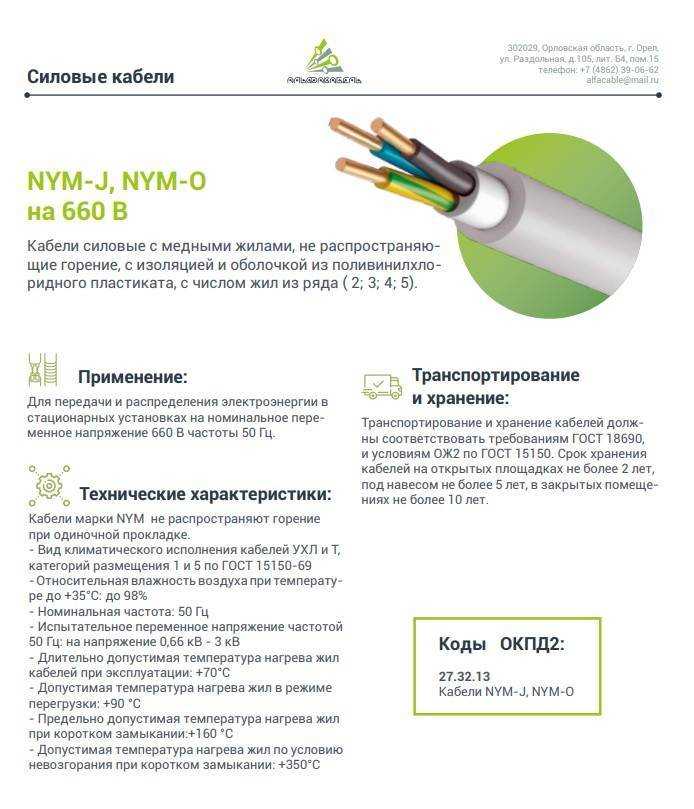

Кабель силовой установочный NYM

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит.

Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

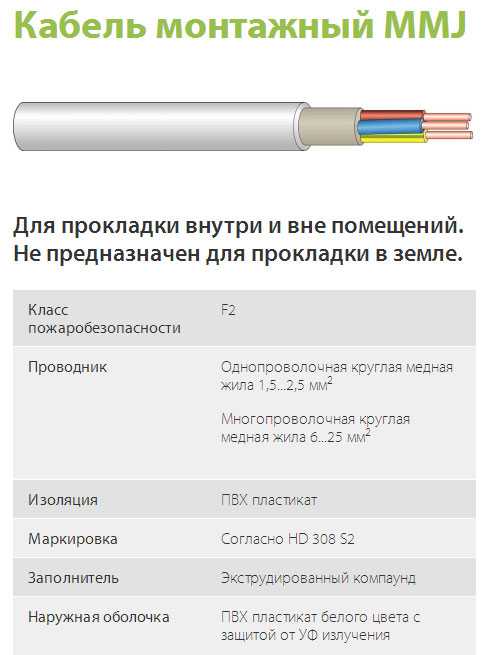

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает.

Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Кабель силовой установочный NYY

Применение кабеля NYY:

Кабель силовой установочный NYY в оболочке, не содержащей свинца, не поддерживает горения (DIN VDE 0482-265-1 и 265-2-1). Силовой и контрольный, сигнальный, распределительный, соединительный, установочный кабель. Для использования в электростанциях, промышленных сооружениях, распределительных сетях, неподвижных установках, вне, внутри помещения, под землей, в бетоне и воде. Устойчив к случайным попаданиям (например, брызгам) масел и топлива.

Напряжение Uo/U:

0.6/1 кB

Тестовое напряжение:

4 кВ

Строение кабеля NYY:

• Медная жила, круглая/секторная, многопроволочная/моножила
• ПВХ изоляция жил
• Внутренняя оболочка
• ПВХ внешняя оболочка, цвет — черный

Цвета жил:

NYY-J — с желто-зеленой защитной жилой NYY-O — без защитной жилы

• 1 жила: NYY-O черная, NYY-J желто-зеленая
• 2 жилы: NYY-O черная, синяя
• 3 жилы: NYY-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
• 4 жилы: NYY-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
• 5 жил: NYY-J: желто-зеленая, черная, синяя, коричневая, черная
• 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая

Конфигурация проводников:

согласно VDE 0295

• RE — круглая моножила
• RM — круглый, многопроволочный
• SM — секторный, многопроволочный

Производитель кабеля NYY:

Pirelli

Основные технические характеристики кабеля NYY:

• Диапазон рабочих температур — от -40°С до +70°С;
• Максимальная температура при коротком замыкании не дольше 5 сек. (<= 300 кв. мм);
• Максимальная температура при коротком замыкании не дольше 5 сек. (> 300 кв. мм);
• Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
• Оболочка не содержит свинца;
• Минимальный радиус изгиба примерно 4хD кабеля;
• Устойчив к воздействию УФ лучей;
• Минимальная температура монтажа -5°С;
• Использование в бетоне, в кабельных каналах, под землей, в трубах, в быту, на открытом воздухе, в воде.

Количество жил и их сечение	Тип проводника	Толщина изоляции	Толщина оболочки	Внешний диаметр	Сопротивление при 20 °С	Сопротивление при 70 °С	Индуктивность	Допустимая токовая нагрузка в земле	Допустимая токовая нагрузка на воздухе	Общий вес
n x кв.мм	мм	мм	мм	Ω/км	Ω/км	mH/км	А	А	кг/км
1×4	RE	1,0	1,8	9	4,61	5,52	0,459	50	36	120
1×6	RE	1,0	1,8	9	3,08	3,69	0,431	62	46	155
1×10	RE	1,0	1,8	10	1,83	2,19	0,399	82	62	190
1×16	RM	1,0	1,8	11	1,15	1,38	0,371	105	83	260
1×25	RM	1,2	1,8	13	0,727	0,870	0,35	136	111	360
1×35	RM	1,2	1,8	14,0	0,524	0,627	0,333	163	136	490
1×50	RM	1,4	1,8	16,0	0,387	0,463	0,325	193	166	650
1×70	RM	1,4	1,8	17,0	0,268	0,321	0,309	237	210	860
1×95	RM	1,6	1,8	19,0	0,193	0,232	0,302	284	259	1150
1×120	RM	1,6	1,8	21,0	0,153	0,184	0,294	323	301	1400
1×150	RM	1,8	1,8	23,0	0,124	0,150	0,290	363	345	1700
1×185	RM	2,0	1,8	25,0	0,0991	0,121	0,287	411	389	2100
1×240	RM	2,2	1,8	27,0	0,0754	0,0930	0,281	477	475	2650
1×300	RM	2,4	1,9	30	0,0601	0,0754	0,279	537	545	3300
1×400	RM	2,6	2	34	0,047	0,0607	0,275	612	636	4200
1×500	RM	2,8	2,1	38	0,0366	0,0495	0,272	689	730	5300
2×1,5	RE	0,8	1,8	12	12,1	14,5	0,343	32	20	210
2×2,5	RE	0,8	1,8	12	7,41	8,87	0,317	42	27	250
2×4	RE	1,0	1,8	15	4,61	5,52	0,316	54	37	360
2×6	RE	1,0	1,8	15	3,08	3,69	0,298	68	48	400
2×10	RE	1,0	1,8	17	1,83	2,19	0,278	90	66	560
2×16	RE	1,0	1,8	19	1,15	1,38	0,262	116	89	750
2×25	RM	1,2	1,8	24	0,727	0,870	0,257	150	118	1150
3×1,5	RE	0,8	1,8	12	12,1	14,5	0,343	25	18	230
3×2,5	RE	0,8	1,8	13	7,41	8,87	0,317	34	24	280
3×4	RE	1,0	1,8	16	4,61	5,52	0,316	44	32	410
3×6	RE	1,0	1,8	16	3,08	3,69	0,298	55	41	460
3×10	RE	1,0	1,8	18	1,83	2,19	0,278	75	56	660
3×16	RE	1,0	1,8	20	1,15	1,38	0,262	98	74	900
3×25	RM	1,2	1,8	19,2	0,727	0,870	0,257	128	100	1350
3×35	SM	1,2	1,8	22,2	0,524	0,627	0,248	155	122	1350
3×50	SM	1,4	1,8	26,0	0,387	0,463	0,247	184	149	1800
3×70	SM	1,4	2,0	30,0	0,268	0,321	0,238	225	188	2450
3×95	SM	1,6	2,1	34,0	0,193	0,232	0,238	271	232	3350
3×120	SM	1,6	2,2	36,0	0,153	0,184	0,233	309	268	4100
3×150	SM	1,8	2,3	40,0	0,124	0,150	0,233	348	308	5000
3×185	SM	2,0	2,5	45,0	0,0991	0,121	0,233	394	354	6250
3×240	SM	2,2	2,7	51,0	0,0754	0,0930	0,231	458	419	8050
3×25/16	RM/RE	1,2/1,0	1,8	26,0	0,727/1,150	0,870	0,274	128	100	1500
3×35/16	SM/RE	1,2/1,0	1,8	26,0	0,524/1,150	0,627	0,261	155	122	1750
3×50/25	SM/RM	1,4/1,2	1,9	31,0	0,387/0,727	0,463	0,263	184	149	2450
3×70/35	SM	1,4/1,2	2,0	32,0	0,268/0,524	0,321	0,254	225	188	2900
3×95/50	SM	1,6/1,4	2,1	37,0	0,193/0,387	0,232	0,253	271	232	3900

Описание и расшифровка

Конструкция

Для лучшего понимания конструкции кабеля NYM рассмотрим его устройство на конкретном примере.

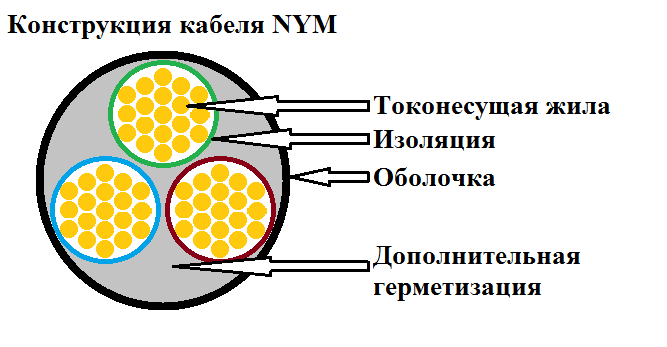

Рис. 1: конструкция кабеля NYM

Как видите на рисунке, данная марка имеет следующее расположение элементов:

• 1 – токоведущая жила, которая выполнена из меди, их количество зависит от конкретной модели кабеля NYM и может варьироваться от 1 до 5 проводников, у некоторых заводов можно встретить модели с 7 проводниками. Сечение жил может варьироваться от 1,5 мм2 до 35 мм2 каждая из жил равнозначна по габаритам. При площади сечения до 10 мм2 включительно жила изготавливается монолитным проводником. А от 16 мм2 и более выполняется из нескольких скрученных проволок.
• 2 – изоляция проводников, изготавливается из поливинилхлорида и характеризуется различным окрасом, в зависимости от назначения каждой из жил. Конкретная маркировка для каждого типа приведена в таблице ниже:

Таблица: цветовая маркировка жил кабеля

Цвет наружной изоляции проводника	Назначение
синий	Нейтраль (N)
жёлто-зелёный	Проводник защитного заземления (PE)
чёрный, коричневый, серый	Фазные проводники.

• 3 — герметизирующий слой, выполняется из не вулканизированной мелонаполненной резины, обеспечивает дополнительную изоляцию и предотвращает проникновение влаги извне. За счет этого наполнителя кабель NYM удерживает круглую форму, а также не подвержен горению.
• 4 – наружная оболочка, выполнена из листового пластика и предназначена для защиты от механических воздействий и агрессивных веществ. Ее границы определяют общую площадь сечения NYM, которая зависит как от количества жил, так и от размеров изоляции на проводах и в промежуточном слое. Данный параметр влияет на возможность расположения в нишах, пустотах, лотках и т.д. Площадь сечения кабеля не всегда постоянна, но приблизительные размеры можно определить из таблицы:

Таблица: геометрические параметры элементов некоторых кабелей NYM

Количество жил и сечение каждой	Номинальная толщина изоляции, мм	Номинальная толщина промежуточного слоя, мм	Номинальная толщина оболочки, мм	Номинальное сечение кабеля ,мм2
Минимум	Максимум
2х1,5	0,6	0,4	1,4	8,4	9,8
2х2,5	0,7	0,4	1,4	9,8	11
3х1,5	0,6	0,4	1,4	8,8	10,5
3х2,5	0,7	0,4	1,4	10	11,5
3х4	0,8	0,4	1,4	11,5	13
4х1,5	0,6	0,4	1,4	9,5	11
4х2,5	0,7	0,4	1,4	11	12,5
4х4	0,8	0,4	1,6	12,5	14,5
4х6	0,8	0,6	1,6	14,5	16,5
5х1,5	0,6	0,4	1,4	9,9	12
5х2,5	0,7	0,4	1,4	11,5	13,5
5х4	0,8	0,6	1,6	14	16,5
5х6	0,8	0,6	1,6	15,5	18

Где применяется кабель ВВГнг и NYM – особенности монтажа

Расшифровка
