Счетчик энергомера се 101

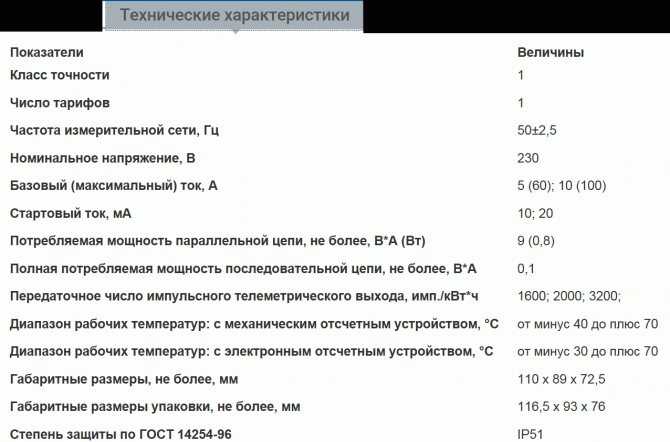

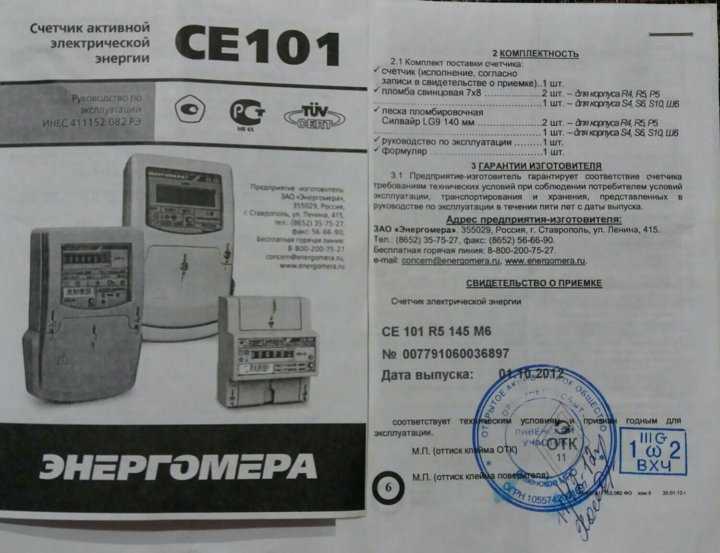

Технические характеристики

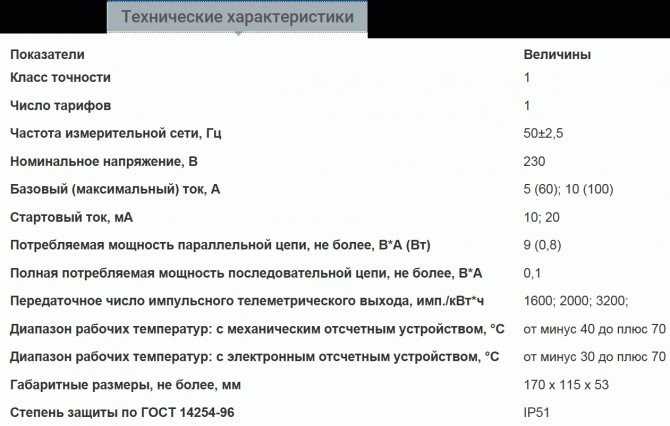

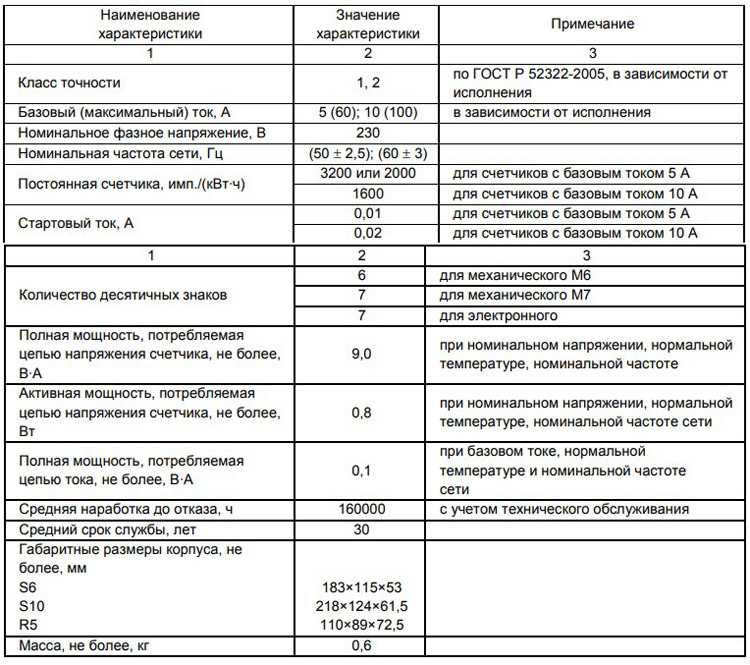

Технические характеристики счётчика СЕ101

Срок службы прибора

Продолжительность нормативной эксплуатации изделия – не менее 30-ти лет, количество часов до поломки – 160000. Гарантия производителя распространяется на начальные 5 лет, включая период хранения продукции на складе торгового распространителя.

Межповерочный интервал

Промежуток времени от одной до другой поверки – не менее 16-ти лет. После приобретения товара потребитель должен проверить наличие сведений о поверке изготовителем, занесённых в соответствующий раздел паспорта, все последующие работы фиксируются аналогично.

Рекомендуем: Счётчик электроэнергии Нева 102 и 105 — различие и характеристики приборов

Особенности конструкции и модификации счетчика

Электрическая схема счетчика «Энергомера СЕ 101» однофазная. Прибор выпускается в двух исполнениях: электронном и электромеханическом. Это существенно расширяет области использования устройства. Электронный вариант оснащается жидкокристаллическим табло, а для электромеханического применяется табло барабанного типа. Первый вариант не предназначен для наружной установки, так как экран на ЖКИ критичен к низким температурам. Электромеханическое табло позволяет устанавливать данный прибор учета снаружи помещения, при условии его монтажа в специальном защитном коробе.

Кроме двух вариантов исполнения электрической схемы счетчика СЕ 101, c барабанным и жидкокристаллическим табло, существуют несколько модификаций данного прибора по внешним признакам и конфигурации корпуса.

1. Барабанное табло электросчетчика может иметь шесть (М6), либо семь разрядов (М7). Самая современная модификация прибора снабжена семизначным табло. Крайняя цифра справа выделяется красным маркером. Это доли потребленных киловатт и при снятии показаний они не учитываются. Цифры левее красной отметки учитываются при расчете стоимости потребленной электроэнергии. В жидкокристаллических индикаторах роль красного маркера выполняет точка.

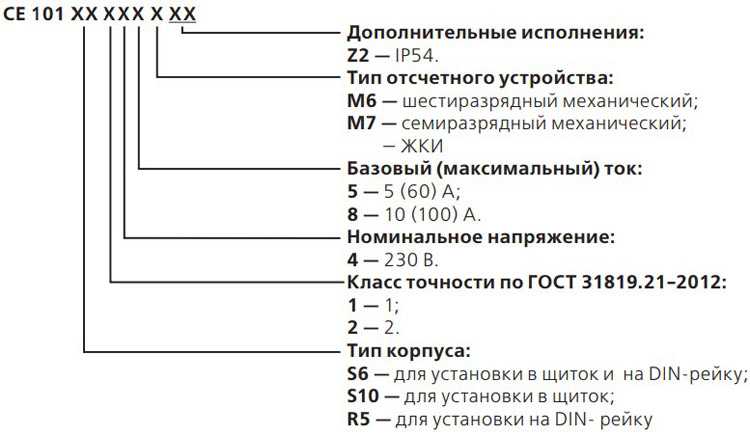

2. Конструкция корпуса прибора учета имеет шесть модификаций: R5, R5.1, S4, S6, S8 и S10. Модели с индексом R5 и R5.1 предназначены для установки на DIN-рейки и имеют для этого все необходимые конструктивные особенности. Модификации S6-S10 крепятся непосредственно в распределительный щиток или на стену. Независимо от конструктивных особенностей корпуса любая модель «Энергомера СЕ 101» может быть оснащена как табло барабанного типа, шестизначным или семизначным, так и индикатором на жидких кристаллах.

Каждая из моделей данного прибора учета предназначена для использования в конкретных условиях. Приборами с креплением на DIN-рейки в основном оснащаются многоквартирные дома и частные дома с встроенными электрощитами. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.

Разновидности счетчика

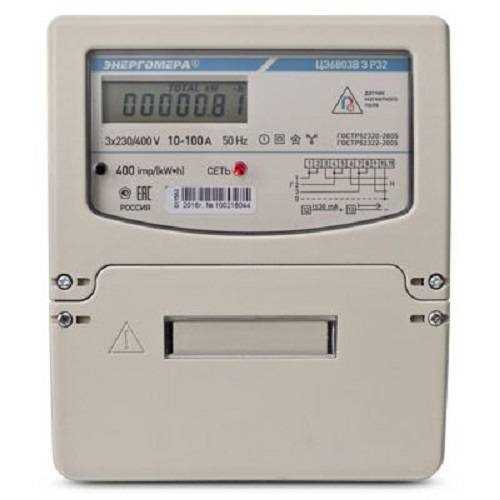

Счетчик электроэнергии ЦЭ6803ВМ (трехфазный)

Для описания существующих разновидностей приборов из линейки «Энергомера» достаточно упомянуть следующие модели:

• СЕ101.
• ЦЭ6803В.
• ЦЭ6803ВМ.
• ЦЭ68038 и другие.

Помимо этого деления, модели ЦЭ6803В, например, различают по способу крепления конкретного образца в пределах шкафа. В соответствии с ним изделия маркируются буквенно-цифровыми символами: R31, R32 или Ш33. Наличие на приборе кода R31 и R32 означает, что на его корпусе имеются специальные застежки, посредством которых он крепится на DIN-рейке.

Изделия, маркированные значком Ш33, фиксируются внутри шкафа или щитка с помощью специального анкерного крепления, состоящего из трех болтов. На задней стенке счетчика для этих целей предусмотрены особые крепежные петли.

Оплата за электроэнергию по тарифам Т1, Т2 и Т3

В Мосэнергосбыте потребители могут оплатить квитанции несколькими способами:

1. Лично посетить один из офисов компании и внести платёж.
2. Воспользоваться терминалами и банкоматами, где в меню выбрать “Оплата услуг” и затем указать поставщика Мосэнергосбыт. Для проведения оплаты потребуется указать номер лицевого счёта (уточнить информацию можно на квитанции). В этом варианте оплаты может взиматься комиссия банка в размере от 1% от общей суммы платежа.
3. Воспользоваться личным кабинетом на сайте компании.
4. Позвонить в Колл-центр по номеру +7(495)-550-9-550 и продиктовать оператору лицевой счёт с квитанции, сумму к оплате и номер банковской карты.
5. Отправить на номер 9009 сообщение “PAY MES ХХХХХХХХ ММГГ сумма платежа, где ХХХХХХ – лицевой счёт, ММГГ – период оплаты. После отправки сообщения поступит СМС от VBRR. После этого потребуется повторно отправить своё СМС, без внесения изменений, на номер 9009. Для того чтобы воспользоваться данной услугой необходимо предварительно подключить её на сайте Мосэнергосбыта.
6. Воспользоваться виртуальными кошельками КИВИ или Элекснет. За данную услугу взимается комиссия 1,5% от общей суммы платежа.

Если Вы владелец трёхтарифного счётчика и имеете опыт снятия и передачи показаний в Мосэнергосбыт, то мы просим оставить комментарий и поделиться своим мнением по использованию данного вида прибора учёта. Ваш отзыв очень важен для нашей компании и других пользователей.

Многотарифные счетчики электроэнергии фиксируют потребленные киловатты по двум или трем временным зонам, как правильно снимать и передавать показания счетчика “день — ночь”?

Двухтарифный счетчик отображает информацию о текущем времени, дате, количестве потребленной электроэнергии общей и отдельно дневной и ночной.

В РЭС необходимо передавать показания отдельно по каждой зоне: “день” и “ночь”. Эти данные вносятся в квитанцию или через интернет, на их основе формируется счет за свет.

В зависимости от модели счетчика, зоны могут иметь обозначения:

Т1 — общее потребление Т11 — дневной тариф Т12 — ночной тариф

Показания по дневному тарифу (Т11)

Показания по ночному тарифу (Т12)

В других моделях дневной и ночной тариф обозначают просто Т1 и Т2 соответственно. На дисплее с промежутком в 10 сек. отображается информация о дате, времени и количестве использованных киловатт по каждой из зон.

Т2 обозначение ночного тарифа

Чтоб правильно снять показания двухтарифного счетчика электроэнергии, зафиксируйте цифры слева до запятой, нули можно не записывать. Если запятой нет, тогда вносятся все цифры.

Если Вы пользуетесь личным кабинетом, в разделе “Передать показания” необходимо вносить данные по двум зонам (без нулей).

Некоторые электронные модели счетчиков позволяют не снимать показания, так как они имеют встроенный радиомодуль, передающий показания в автоматическом режиме.

Двухзонные счетчики позволяют экономить на оплате за электроэнергию, т.к. в ночное время (с 23:00 до 07:00) тариф на 50% дешевле, чем в дневное.

С появлением новых современных приборов учета расчет оплаты электроэнергии стал сложнее. Например, потребители зачастую не всегда понимают, как снять показания счетчика электроэнергии «день — ночь», ведь это устройство отличается по принципу работы от привычных однотарифных тем, что ведет учет потребления по нескольким тарифам. Так как максимально энергию тратят днем и вечером, чтобы снизить нагрузку на оборудование подстанций, были введены разные расценки на дневное потребление и ночное. Ночной тариф значительно ниже. Благодаря этому потребители могут существенно сэкономить, а у организации-поставщика снижается нагрузка на сети.

устройство, модификации, схема подключения электрического аппарата

Учитывая эти советы, многие останавливают свой выбор на энергомере СЕ
При подключении нулевого провода к первой клемме появляется возможность отмотать показания прибора, что является противозаконным действием. При подключении нагрузки его показания должны начать меняться.
Для любого человека это не составит труда, главное следовать следующей инструкции: Автоматический выключатель необходимо закрепить в электрощите на ДИН-рейку, с помощью встроенного защелкивающегося устройства. Для этого необходимо опустить фиксаторы на тыльной стороне прибора учета, как показано на изображении ниже, а затем, одев его на din-рейку, поднять их.
Полную схему подключения для этой цели мы показывать, конечно, не будем. Как мы говорили выше, устройство имеет шесть вариантов исполнения, но основных всего лишь три, о которых следует рассказать подробней. Стоимость счётчика Цена на данную модель — от рублей и выше, в зависимости от исполнения и комплектации. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.
Мы довольны приобретением и …. Производитель и модель устройства.

Световые индикаторы

Выглядит схема подключения СЕ так, как представлено на рисунке ниже. Елена Недорогой и качественный электросчётчик.

При желании смонтировать подобное устройство сможет даже человек, имеющий только начальные познания в электротехнике. Шунтом называется устройство в электрической цепи, которое позволяет току обходить некоторые участки цепи. За пределами жилого помещения в плохих погодных условиях, таких как снег или дождь, энергомер не будет работать.

Пользоваться наличием такого слабого места у этих счетчиков, разумеется, не стоит. При увеличении нагрузки светодиод начинает включаться ярко на время мс с частотой, пропорциональной величине нагрузки.
Подключение трехфазного счетчика Энергомера СЕ-301 своими руками

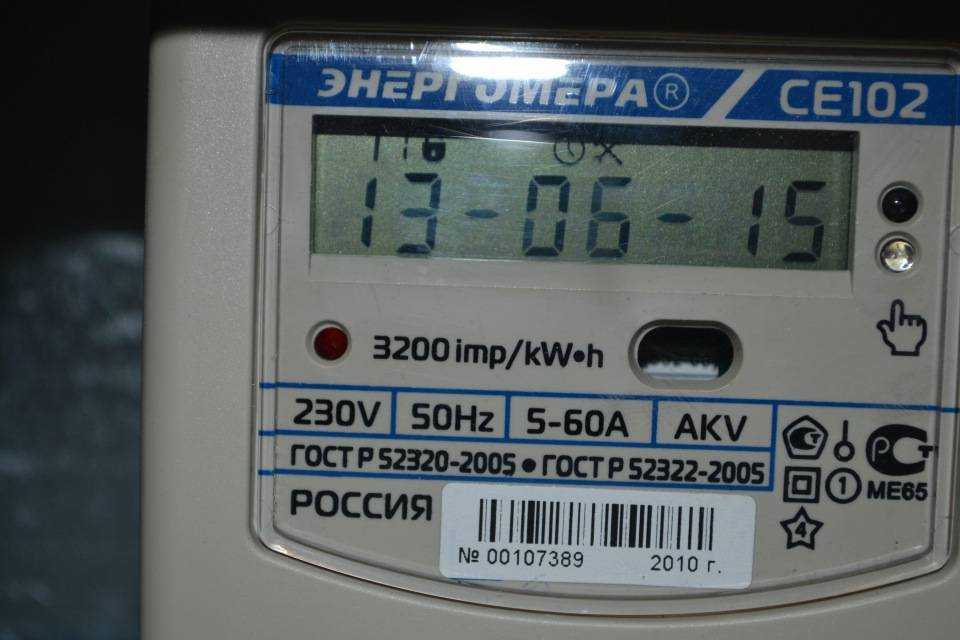

Режимы индикации для счетчиков СЕ 102 в корпусах S6 и R5

Для снятия показания на данных моделях нажимаем механическую или оптическую кнопку длительными нажатиями (удержание более 3 сек) просматриваем информацию.

Первая ветка значений показывает вспомогательные параметры типа времени, даты и тд.

Читать

Электросчетчик СА4У-510 — трехфазный, индукционный

2 группа — общие показания по всем тарифам Для перехода в следующую (2ю) ветку навигации нажимаем кнопку первое значение это сумма текущих расходов (указывается буквой Т) по действующим тарифам (без значков часов и молотка и отвертки). Короткими нажатием кнопки так же можно посмотреть сумму на конец прошлого месяца (1Т), позапрошлого (2Т) и наконец 13 месяц назад (13Т).

Если платим по однотарифному плану: Нам для снятия показаний нужно первое значение со значком Т запишите его, если вы платите по одному тарифу то миссия выполнена показания записаны, для того чтобы посчитать сумму для оплаты перемножаем записанное число на ставку за 1 киловатт/час.

Если платим по двухтарифному плану: 3 группа — информация по тарифу 1 (день) Если мы платим по тарифам день/ночь, тогда из второй группы длительным нажатием на кнопку или переходим к следующей (3) ветке показателей — это показатели по 1 тарифу.

Видим первый показатель со значком Т1 и kWh — это текущие суммарное значение расхода электроэнергии по тарифу 1. Записываем это значение. Далее короткими нажатиями кнопки мы так же как и в предыдущей группе можем посмотреть следующие значения по тарифу 1:

• Расходы на конец прошлого месяца (значок 1Т1)
• Расход на конец позапрошлого месяца (значок 2Т1)
• Расход на конец 13 месяца назад (значок 13Т1).

4 группа — информация по тарифу 2 (ночь) Переходим к группе показателей (4) — это показатели расхода по тарифу 2.

Первое значение это сумма общего расхода по тарифу 2. (значок Т2). Записываем значение. Как и в предыдущей группе коротким нажатием на кнопку или можем просмотреть расходы по тарифу 2

• на конец прошлого месяца (1Т2)
• на конец позапрошлого месяца (значок 2Т2)
• на конец 13 месяца назад (значок 13Т2).

Считаем сумму к оплате

Если у вас двухтарифная система оплаты ты оплачиваем по значениям Т1 — расходы в дневное время. и значение Т2 — расходы в ночное время. Для подсчета общей суммы оплате за электроэнергию (свет)1) берем число Т1 и умножаем его на ставку за 1 киловатт/час в дневное время.2) Берем число Т2 и умножаем на стоимость 1 киловатт/час в ночное время.3) Складываем полученные числа.

Если у вас более 2 тарифов типа день, пик, полупик, переходим к следующей группе показателей Т3 и записываем первое число со значком Т3. И считаем умножая на ставку за киловатт по тарифу 3.

Для счетчиков счетчиков СЕ 102 в корпусах S7 и R8 снятие показателей идентичное что и в выше рассмотренном примере. Для снятия показателей выполняем переход между группами меню длительным нажатием управляющей кнопки (более 2-3 сек) ищем значок Т1, далее Т2 и записываем числовые значения.

Надеемся, что мы подробно объяснили процесс снятия показаний со счетчика Энергомера СЕ-102 и наша статья значительно облегчит этот процесс. Но если вы хотите глубже изучить данную модель то прикладываем к статье инструкцию инструкция Энергомера СЕ-102.pdf

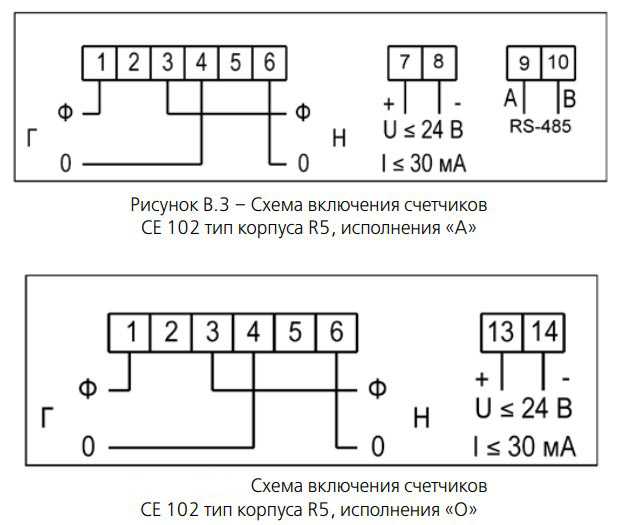

Подключение прибора

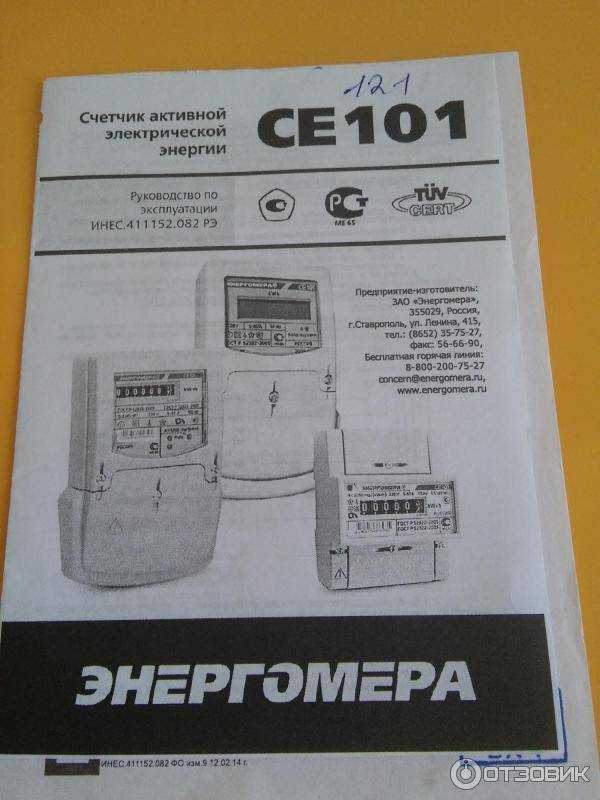

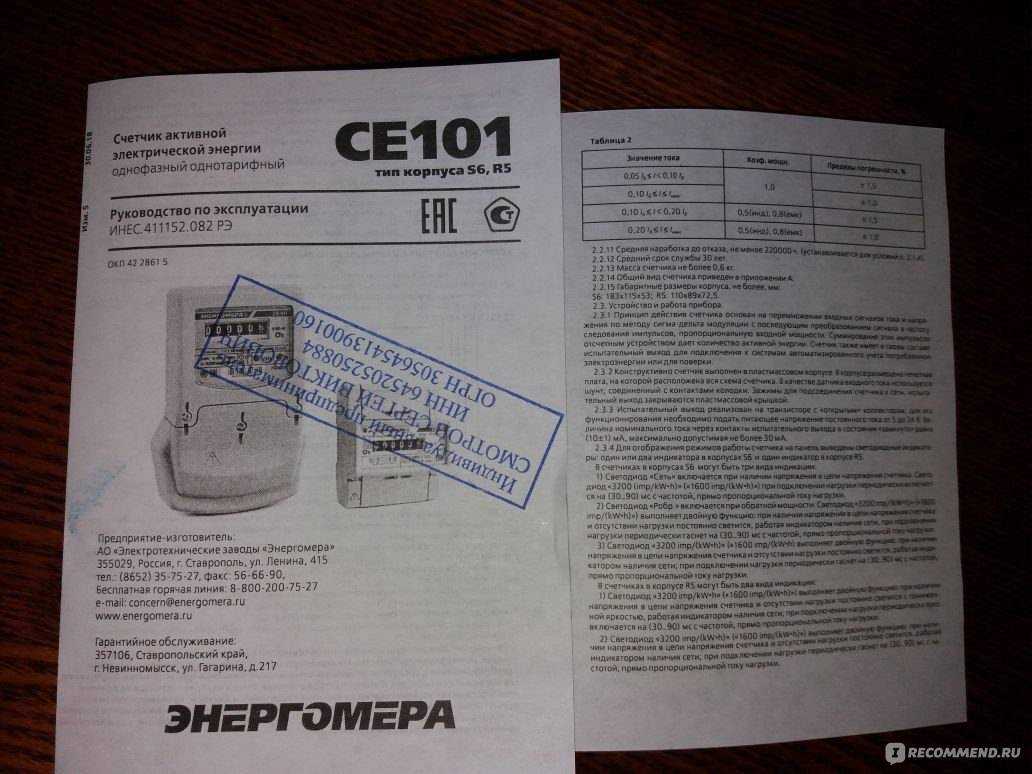

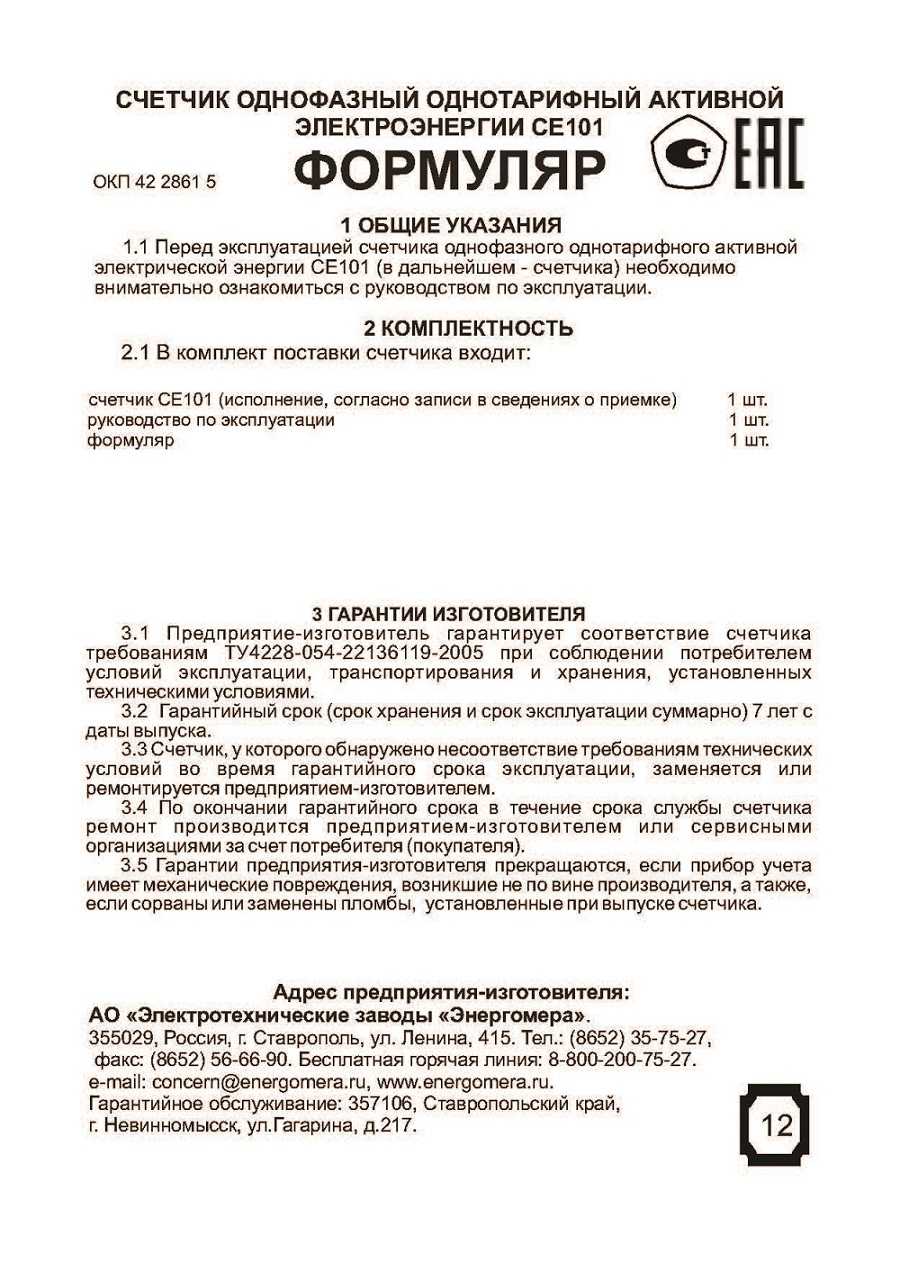

Перед тем как подключить счетчик, нужно ознакомиться с его документацией и сверить номера устройства на корпусе и в формуляре прибора. Счетчик, приобретенный в магазине, обязательно имеет формуляр и инструкцию по эксплуатации. В инструкции приведены технические параметры данного прибора и схема его подключения.

Выпущенные в разное время приборы могут иметь некоторые различия в подключении, поэтому необходимо пользоваться схемой, которая приведена на внутренней поверхности крышки клеммной колодки.

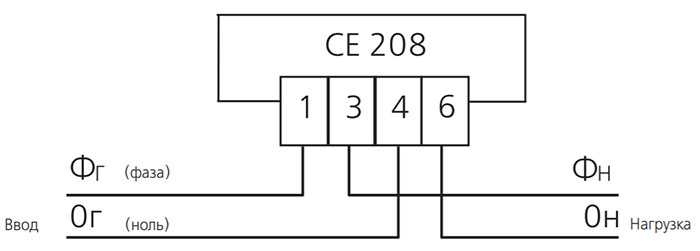

Схема включения универсальна и подразумевает подсоединение 4 проводников:

• 1- вход фазы (сеть);
• 3 — выход фазы (нагрузка);
• 4 — вход нуля (сеть);
• 5(6) — выход нуля (нагрузка).

Работы по подключению счетчика СЕ 101 можно производить только при отсутствии напряжения сети. Порядок работы следующий:

• отключить питание на вводном кабеле;
• установить на распределительный щиток счетчик, вводные и нагрузочные автоматы защиты сети;
• зачистить концы вводного кабеля;
• подать напряжение и определить при помощи индикаторной отвертки фазный провод и пометить его;
• вновь отключить питание;
• зажать вводные провода в клеммах колодки в соответствии со схемой;
• подключить провода нагрузки;
• подать питание;
• проверить наличие напряжения на выходе счетчика;
• подключить нагрузку и убедиться в том, что показания счетчика увеличиваются пропорционально нагрузке.

  Устройство и принцип действия силовых трансформаторов

Каждая клемма имеет 2 винта. Длина снимаемой изоляции должна быть такой, чтобы оголенный проводник не выходил за пределы клеммы, и изоляция не попадала под винты.

Сначала затягивают верхний винт, а затем, убедившись, что провод зажат прочно, затягивают нижний.

При использовании многожильного провода необходимо обжать концы специальным наконечником или облудить и пропаять жилы.

Счетчик Энергомера СЕ 101 не будет работать в случае преднамеренного или случайного неправильного подключения.

Современная электропроводка характеризуется наличием 3 проводников, один из которых служит для подключения заземления. Данный провод не используется в схеме включения электрического счетчика. Провод заземления можно определить по желто-зеленому цвету изоляции.

Описание прибора

По принципу действия Энергомера се 101 – электронный прибор, у которого измеряемые напряжение и ток перемножаются при использовании сигма-дельта модуляции. Затем сигнал преобразуется в величину, которая пропорциональна мощности.

Сигнал имеет импульсный характер, а суммируются импульсы счетным устройством электромеханического типа либо микроконтроллером. Результат выводится на вращающиеся барабаны или на жидкокристаллический экран. Токовых цепей может быть одна или две. В случае наличия двух – фиксируется наибольший ток.

Счетчик Энергомера ce101 относится к современным приборам, имеющим возможности для подключения счетчика к системам АСКУЭ (автоматизированного учета) или для проверочных операций. Приборы с ЖКИ обладают памятью, не зависящей от наличия питания, которая позволяет сохранять измеренные значения при отключениях от питающей сети, и жидкокристаллическим дисплеем с выводимой информацией. Если дисплей повреждается, то данные можно считать после подключения исправного экрана.

Счетчик Энергомера се 101 с ЖК-дисплеем

Подключение к системам автоматизированного учета осуществляется при помощи специальных выводов на фронтальной части корпуса, закрытых крышкой из пластмассы.

Световые индикаторы

Счетчик се 101 оснащен световыми индикаторами. На некоторых приборах два светодиода: «Сеть» и «А». Загорание одного из них, с надписью «Сеть», свидетельствует о том, что прибор подсоединен к питающей сети. Второй мигает при подключении нагрузки.

Другие модификации устройства имеют один светодиод «3200 impkW*h», работающий в двух режимах:

• при отсутствии нагрузки он горит ровным светом;
• когда появляется нагрузка светодиод начинает мигать, частота мигания пропорциональна нагрузочному току.

На некоторых моделях есть индикатор «Робр». Его загорание говорит об отсчете обратной мощности.

Если светодиод «Сеть» не горит, могут быть две причины:

1. Из-за неправильного подсоединения счетчика Энергомера се 101. Следует свериться со схемой и проверить надежность подключаемых контактов;
2. Неисправность в приборе или в самом светодиоде. Устройство необходимо отправить в ремонт.

Когда индикатор «Сеть» горит, а счетный механизм не работает, устройство также подлежит отправке в ремонт.

Светящийся светодиод электросчетчика

Внутри корпуса имеются:

• измерительный модуль в виде печатной платы, который преобразовывает мощность в импульсный сигнал;
• один либо два токовых датчика (трансформаторы тока, шунты).

Особенности индикационного табло

Счетное устройство разработано в нескольких видах и обладает особенностями:

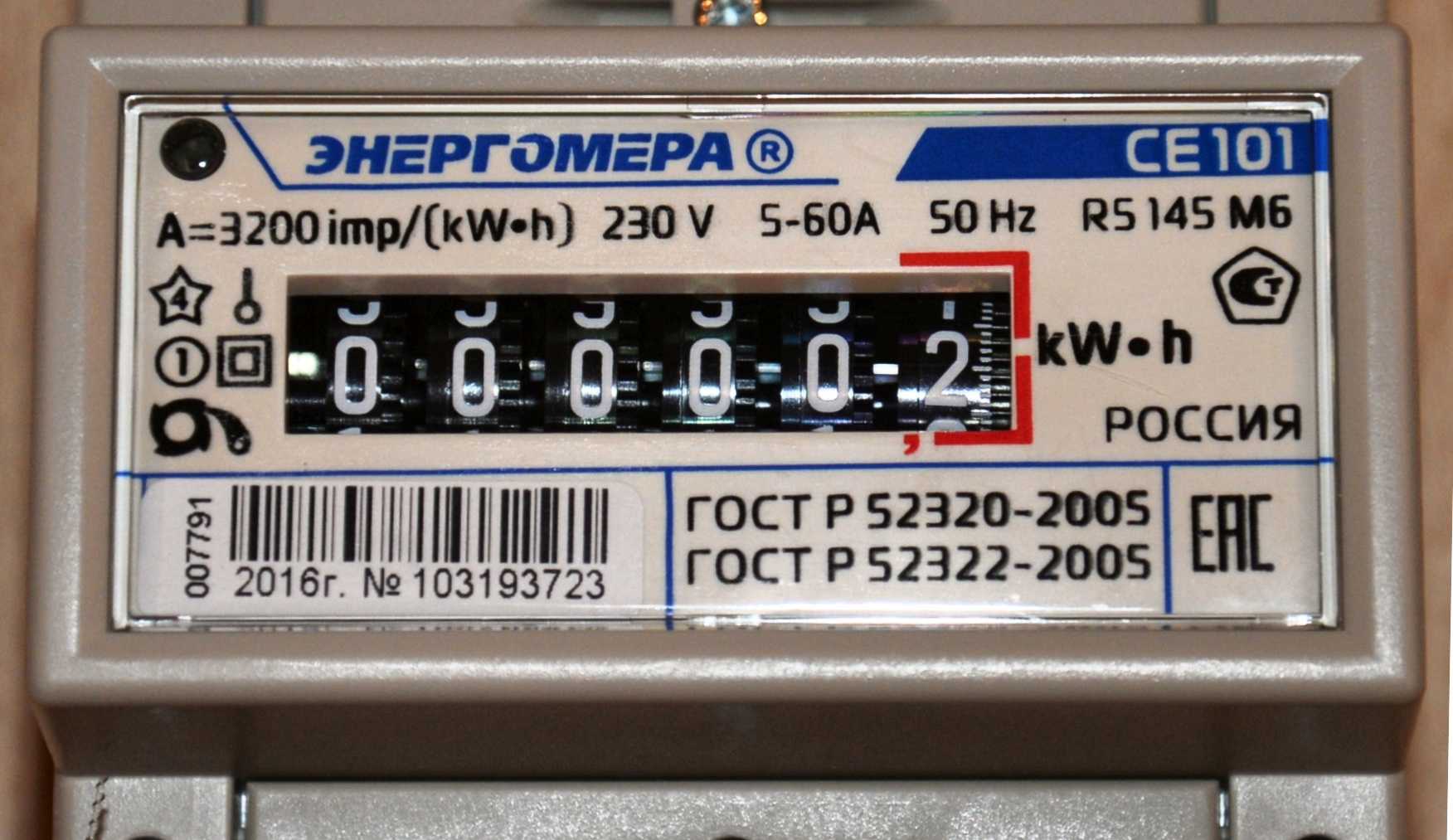

1. Если прибор имеет индекс М6, то для считывания выводятся шесть цифр, М7 – 7 цифр, без индекса – ЖК-дисплей с семью цифрами;
2. Последняя цифра отделена запятой, на механических табло имеет красную окантовку;
3. Барабанный механизм обладает стопорами, препятствующими обратному отсчету;
4. Счетчик Энергомера с ЖК-дисплеем защищен от воздействия внешних электромагнитных полей.

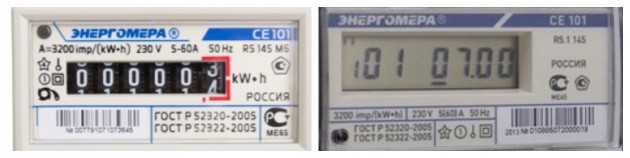

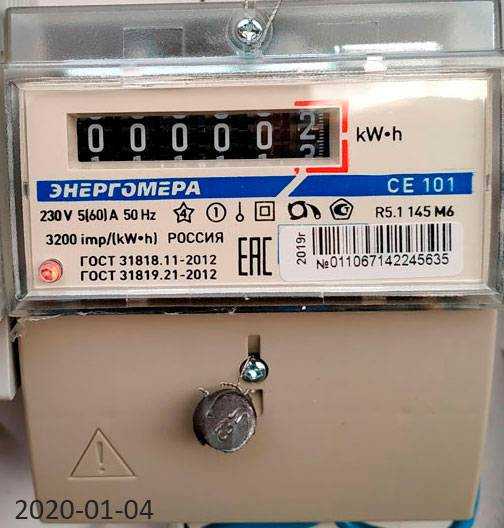

Показания шестиразрядного электросчетчика

Важно! Если требуется работа электросчетчика Энергомера се 101 в условиях низких температур, то более надежен прибор с механическим счетным устройством. Заявленные пределы рабочих температур для него шире (от -40°С до + 70°С). Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением

Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением.

Счетчики Энергомера CE101 » Портал инженера

Твоему, читатель, вниманию два счетчика Энергомера CE101: — в корпусе R5 (это обновленный счетчик про который блогэлектрика рассказывал ранее) и R5.1 — в новом универсальном корпусе, а все новое и интересное, как известно, водится только у нас ) Теоретически оба счетчика представляют собой одно и тоже устройство. В обоих случаях это однофазный электросчетчик серии СЕ или, если угодно, ЦЭ. Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока и в качестве датчика тока использует шунт. Первый класс точности. Механическое отсчетное устройство и, как следствие, один тариф и диапазон рабочих температур от минус сорока до плюс 70.

Вот они, новенькие с пленочкой и пломбами, готовые в любой момент пасть жертвой нашего любопытства.

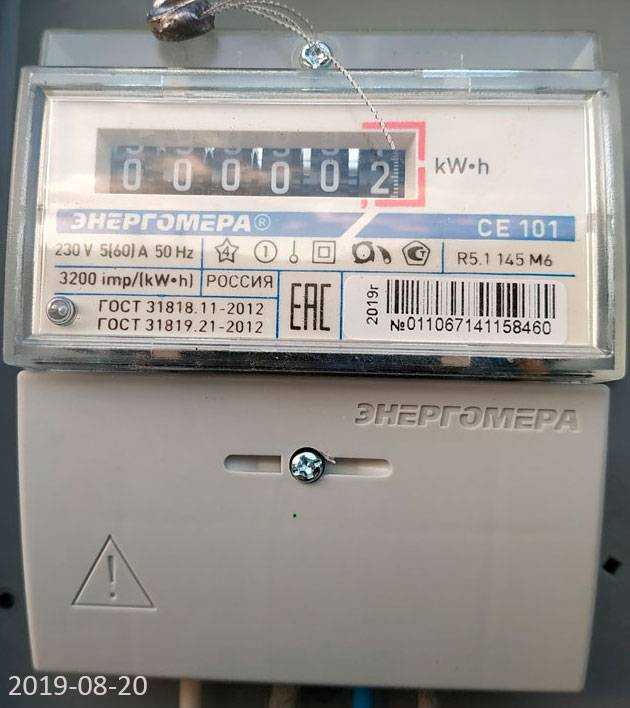

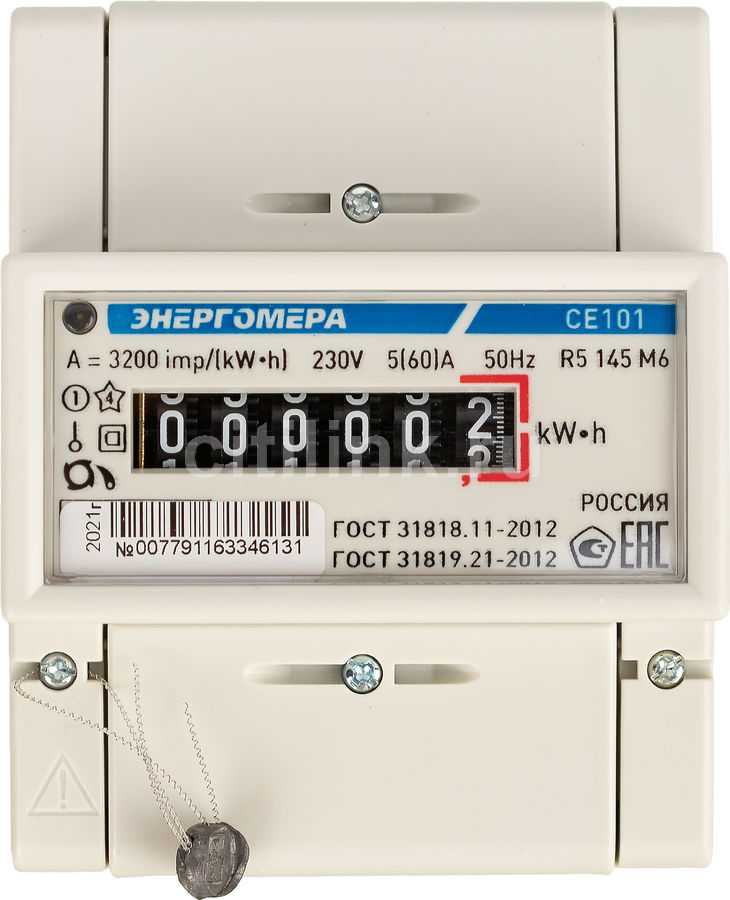

CE101-R5

и CE101-R5.1

Но сначала этим электросчетчикам предстоит поучаствовать в битве корпусов.

Корпуса практически одного размера и разница между ними здесь не столь очевидна. И R5 и R5.1 займут на дин-рейке по пять модулей

Стоит отметить, что R5.1 освобождает немного не очень нужного места сверху дин-рейки, но, при этом, занимает чуть больше места снизу (крайне необходимого пространства при установке счетчика в щиты с расстоянием между дин-рейками в 125 миллиметров)

А ведь R5.1 мог быть чуть более компактным.

С другой стороны нельзя не отметить универсальность корпуса R5.1

где легким движением руки, из динреечного, безо всяких адаптеров и переходников, счетчик приобретает взаимозаменяемость с индукционным электросчетчиком, коих сотни тысяч еще стоит и требует замены в этажных щитах многоквартирных домов. И, кстати, цепляется за дин-рейку счетчик в корпусе R5.1 значительно лучше.

Вылет циферблата у R5 и R5.1 тоже несколько отличается.

В новом универсальном корпусе (R5.1) циферблат будет лишь слегка возвышаться над пластроном.

Еще раз, поддаваясь шарму полупрозрачного корпуса всесторонне осмотрим счетчик, а затем, традиционно, его разберем.

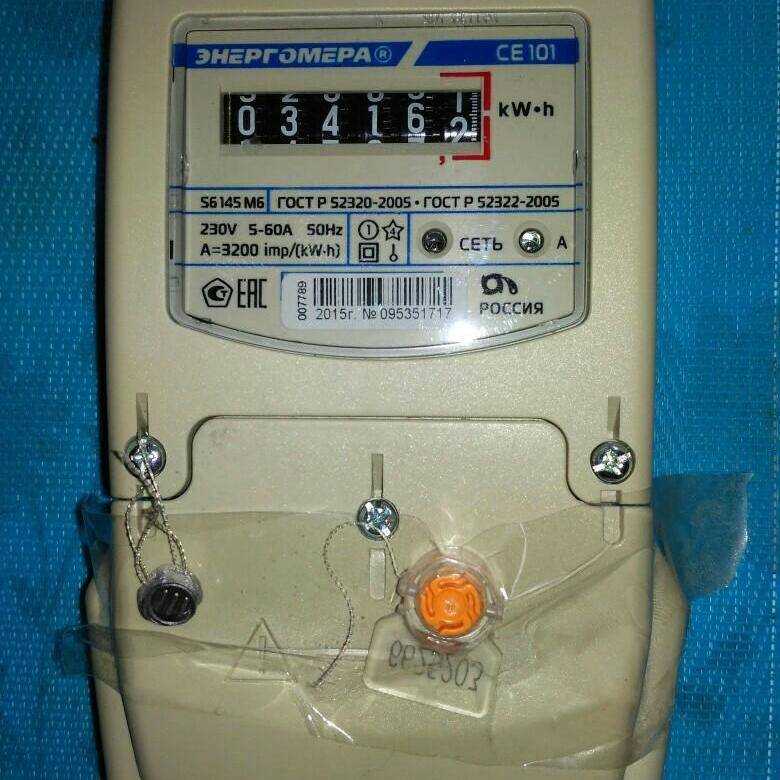

Это винт с пломбой ограничивающий доступ внутрь корпуса

А вот синенький клеммник телеметрического выхода

Этот стикер тоже своего рода пломба.

Вскрываем

Бежевая пластиковая вставка легко отщелкивается

И без нее даже лучше )

Но нас интересуют внутренности

Вот они

Как видно на фото счетчик электроэнергии Энергомера CE101-R5.1 M6 помимо корпуса, состоит из трех частей: шагового двигателя м цифрами, платы с контроллером и силовых клемм.

На оси шагового двигателя (он прикрыт экранчиком) закреплены барабаны с цифрами которые через систему шестеренок двигатель поворачивает каждый раз когда к нему от контроллера прилетает импульс. И именно работе этой штуки пытаются препятствовать всякими неодимовыми магнитами в надежде остановить счетчик.

А вот контроллер , мозг счетчика посылающий импульсы шаговому двигателю. Напрямую к плате с контроллером припаян и клеммник.

Клеммная колодка весьма занятна

Она состоит из пластиковой основы, двух шинок с насечкой зафиксированных в ней саморезами и, собственно из клемм.

Фазная шинка имеет весьма технологично интегрированный шунт

Напряжение пропорциональное току через фазные клеммы оседает на измерительном шунте, а контроллер отбирая фазу до и после шунта производит соответствующие подсчеты о потребленной электроэнергии, ну, а с нулевой шинки просто берется ноль, чтобы все работало.

Сами клеммы вот

а схема подключения счетчика пластиком увековечена на крышке

Не разобрать второго участника соревнований было бы в корне не верно, тем более, что счетчик электроэнергии Энергомера CE101-R5 M6 претерпел некоторые изменения.

Обсудить на форуме

ingeneryi.info

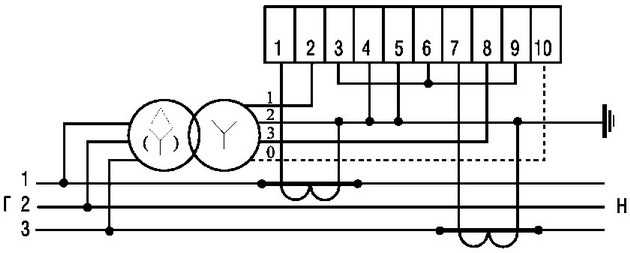

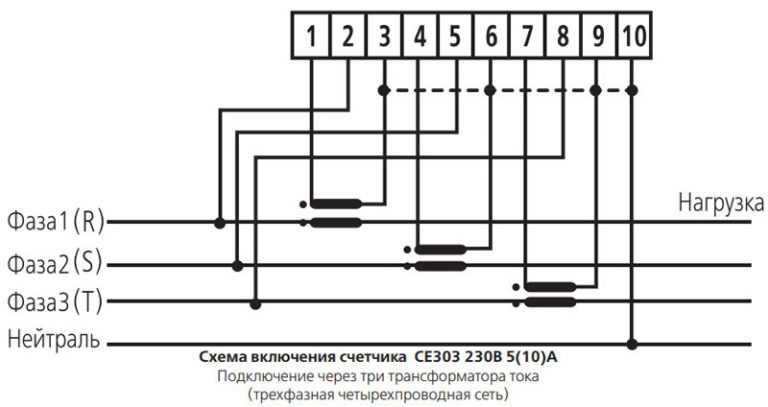

Особенности: как подключить счетчик электроэнергии трехфазный

Трехфазный счетчик, подключаемый в частном доме, имеет тот же принцип установки, хотя и немного сложнее. Обычно ввод в помещение происходит посредством самонесущего изолированного провода, который состоит из алюминиевых жил с изоляцией для фаз и несущей нулевой. Однофазный провод имеет две жилы, трехфазный – четыре. Заранее выполненная маркировка, при установке счетчика своими руками, поможет не запутаться в дальнейшей работе.

Схема подключения электросчетчика:

1. Снять напряжение, отключив автомат ввода. Для этого нужно проложить провод СИП по воздуху от линии передачи электроэнергии. В доме силовой ввод нужно проложить по гофрам или кабель-каналам.
2. Затем нужно установить прибор и остальное оборудование. В соответствие с нагрузками необходимо установить одно, двух и более полосных автомата. Чтобы не использовать УЗО можно и дифференциальные устройства.
3. Цветные провода нужно присоединить к 1,3,5,7 клемме прибора через соответствующий вводный автомат: фаза «А» – желтого цвета, «В» – зеленого, «С» – красного и «N» – синего.
4. Аналогично нужно присоединить провода домашней сети разного цвета к 2, 4, 6, 8 клемме. Должно получиться что, провод внешней сети красного цвета будет подсоединен к клемме 1, а в доме этот же провод будет на клемме 2.

К УЗО цветные провода нуля и фаз нужно подключить, не нарушая последовательность.

Особенности установки СЕ 101

Однофазный прибор ce 101 являет собой многотарифную систему, позволяющую работать с ночными и дневными тарифами. Сведения о потреблении энергии выводится на табло. Выписывать числовые показания нужно, следуя алгоритму до цифры с запятой/ точкой. Виды модельного ряда различают по типу корпуса (s6, r5, м6).

Аналогичное описание в числовых значениях – 148, 145. Подключение Энергомера происходит внутри здания. Должны быть выдержаны определенные условия:

• Средняя норма влажности воздуха – от 35 до 98 %.
• Сеть (частота) – 50 Гц.
• Температура воздуха – 40 – 75 градусов.
• Давление (атмосферное) – до 790 миллиметров ртутного столбика.
• Несинусоидальные показатели не должны превышать 13 %.

Понадобятся прочные крепежные винты, пара выключателей (автоматических), рейка, монтажный провод из меди (до 6 мм), стандартный набор инструментов. Прибор устанавливается в несколько этапов:

1. Разметка точного места расположения счетчика. Инструкция гласит, что размещение на уровне ниже 1 м 60 см от пола, запрещено.
2. Воспользоваться линейкой – уровнем, начать сверлить отверстия для крепления.
3. Произвести монтаж устройства.
4. Крепление выключателей на поверхность щитка.
5. Внутрь конструкции проводятся кабели.
6. Установка сальников (уплотняющих) на место ввода кабеля необходимо, когда счетчик монтируют вне помещения.
7. Покрытие изоляции убрать от других проводов.
8. Промаркировать проводку, собрать электрическую цепь «счетчик – автомат».
9. Фаза, нулевой провод должны быть проверен перед процессом соединения входного кабеля.
10. Подключение к автоматическому выключателю.

Как снять показания счетчика электроэнергии день-ночь?

Ввиду большого ассортимента электронных моделей дать единый алгоритм действий не представляется возможным. Подробная инструкция приводится в техдокументации, которой комплектуется каждое устройство. Далее в статье мы подробно распишем процесс для наиболее распространенных моделей, а пока расскажем об общем принципе расчетов по двухтарифной системе.

Все электронные счетчики имеют встроенные часы, что позволяет производить учет расхода электроэнергии для различных временных зон. В двухтарифных моделях их две — Т1 (день) и Т2 (ночь), время их действия было приведено в таблице выше. Для каждого периода ведется отдельный подсчет. При этом устройство хранит в памяти показания предыдущего отчетного периода, что довольно удобно для расчета. Проще всего объяснит процесс на примере.

Допустим, 20 октября нам необходимо снять показания, на текущую дату они следующие:

• Для тарифа Т1 – 2052,95 кВт*ч.
• Т2 – 1024,16.
• Всего – 3077,11.

Переписываем эти данные в квитанцию и вызываем информацию по предыдущему отчетному периоду (20 сентября), допустим, у нас отображается:

Считаем разницу, после чего записываем результат:

Заносим эти данные в квитанцию. Далее вычисляем оплату путем умножения на их стоимость в соответствии с текущими тарифами. Например, согласно информации в приведенной выше таблице, для С.-Петербурга эти расчеты будут следующими:

Т1 — 160,14 х 4,55 = 728,67 руб.

Т2 – 98,06 х 2,62 = 256,92 руб.

Всего – 728,67 + 256,92 = 985,59 руб.

Порядок снятия показаний

У неопытных пользователей, привыкших к простым индукционным электросчетчикам, часто возникает вопрос, как снять показания с электронного прибора.

Зафиксировать значения электросчетчика Энергомера можно вручную, нажимая кнопки, и в режиме автоматического получения данных в системе АСКУЭ.

Если снимаем показания электросчетчиков вручную, то они выводятся на жидкокристаллический дисплей. Количество знаков – восемь.

Учет ведется по запрограммированным тарифам, которых может быть четыре. Они отображаются как Т1, Т2, Т3, Т4.

Важно! Если какое-либо обозначение отсутствует, значит, не задан тарифный график, или неправильно работает часовой механизм.

При снятии информации вручную производится активация кнопки «КАДР». Это можно делать двумя методами:

Группа величин потребленной энергии:

Показание «TOTAL» на счетчике Энергомера СЕ 301

Показания для тарифа Т4

Так как прибор Энергомера СЕ 301 служит еще и в качестве измерителя параметров электросети, вторая группа показаний даст информацию о различных текущих значениях токов, напряжений и мощностей. Для этого нужно дважды нажать на кнопку «КАДР» продолжительно и затем переключаться между параметрами быстрыми нажатиями.

Очередность вывода показаний:

Рнформация, содержащаяся РІ третьей Рё четвертой РіСЂСѓРїРїРµ, предназначена РЅРµ для пользователей счетчиков, Р° скорее для специалистов, работающих СЃ установкой, занимающихся устранением неисправностей Рё программированием электросчетчиков Энергомера РЎР• 301.

Описание прибора

Счетчик электроэнергии однофазный рассчитан на включение в сеть переменного тока с напряжением не выше 240 В для измерения активной нагрузки. Номинальный ток нагрузки составляет 5А, а максимальный — 60А для исполнения 145 или 10 и 100А для модели 148.

Счетчик выпускается в 3 вариантах крепления, которые обозначаются дополнительной маркировкой в обозначении приборов:

• S6 или S10 — крепление на щиток 3 винтами;
• R5 — фиксирование на DIN-рейку;
• R5.1 — универсальное крепление.

Измерение тока производится посредством шунта, что исключает возможность электромагнитного воздействия. В дополнение измерительная система и механизм отсчета имеют электромагнитный экран и стопор обратного хода, делающими невозможным хищение электрической энергии или искажение показаний.

Корпус счетчика Энергомера СЕ 101 выполнен из ударопрочного и негорючего пластика.

Особенностью является малое значение стартового тока — 10мА, обеспечивающего высокую чувствительность (отсчет потребляемой мощности начинается со значений 2Вт).

Срок службы электросчетчика составляет не менее 30 лет.

Разновидности данного счётчика

Данная модель выпускается в 6-ти модификациях, имеющих некоторые различия.

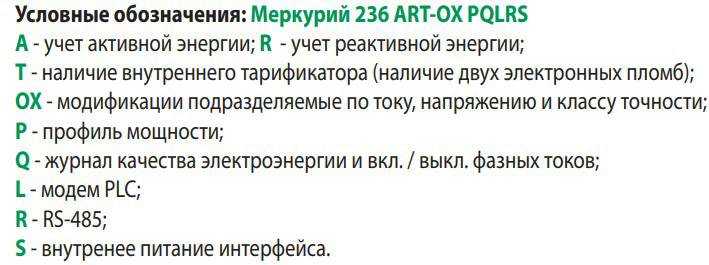

236 АRT-01 PQRS

Отличается классом точности 1 и 2 соответственно для активной и реактивной разновидности электроэнергии. Нормальный и предельный электроток – 5 и 60 А, передаточное отношение по основному и поверочному выходам – 500 имп/кВт и 32000 имп/кВар. Буква Р свидетельствует о мощностном профиле, Q – о журнале показателей электротока, R – о наличии интерфейса RS-485, S – о его внутреннем питании.

236 АRT-02 PQRS

Комплектация и величина погрешности аналогичны. Отличается величина предельного тока (100 А) и передаточные отношения (250 и 16000).

236 АRT-01 PQL, 236 АRT-02 PQL 236, АRT-03 PQL

Технические характеристики идентичны с вышеуказанными модификациями, разница в комплектации – вместо интерфейса RS-485 установлен модем PLC-I.

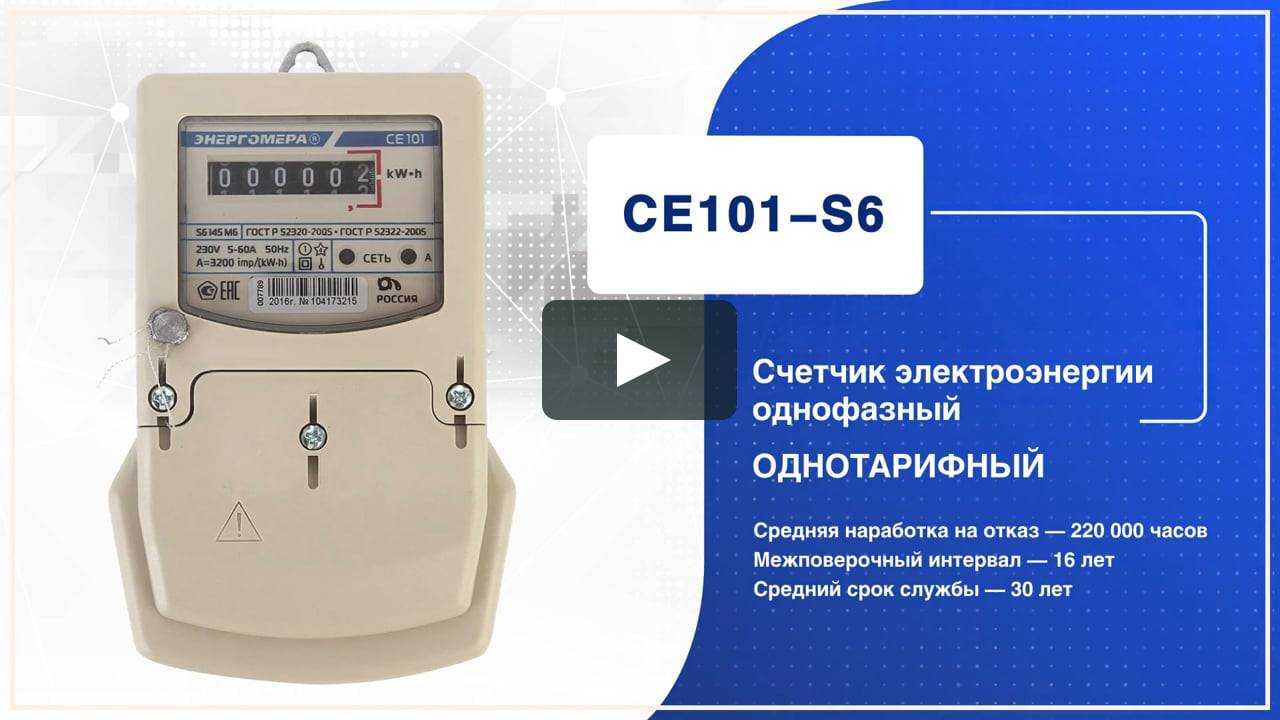

https://youtube.com/watch?v=OhYBdhziKL8

Снятие показаний и поверка счетчиков

Прибор учета Энергомера предназначен для считывания показаний по одному тарифу. Жидкокристаллический экран просто показывает в другой форме информацию, но нет возможности программировать аппарат и вести многотарифный учет.

Показания списываются с прибора, откидывая последнюю цифру. Затем производится подсчет результата, сравнивая с предыдущим записанным значением и умножая на величину применяемого тарифа.

Важно! На табло нового прибора могут присутствовать показания, которые появляются во время поверки электросчетчика в условиях производства. Расчет первой суммы расхода электроэнергии потребителя ведется от этой цифры. Фирма-изготовитель ставит на электросчетчики защитные приспособления:

Фирма-изготовитель ставит на электросчетчики защитные приспособления:

• пломбу из металла, которая указывает на выполненную поверку;
• защитную голограмму.

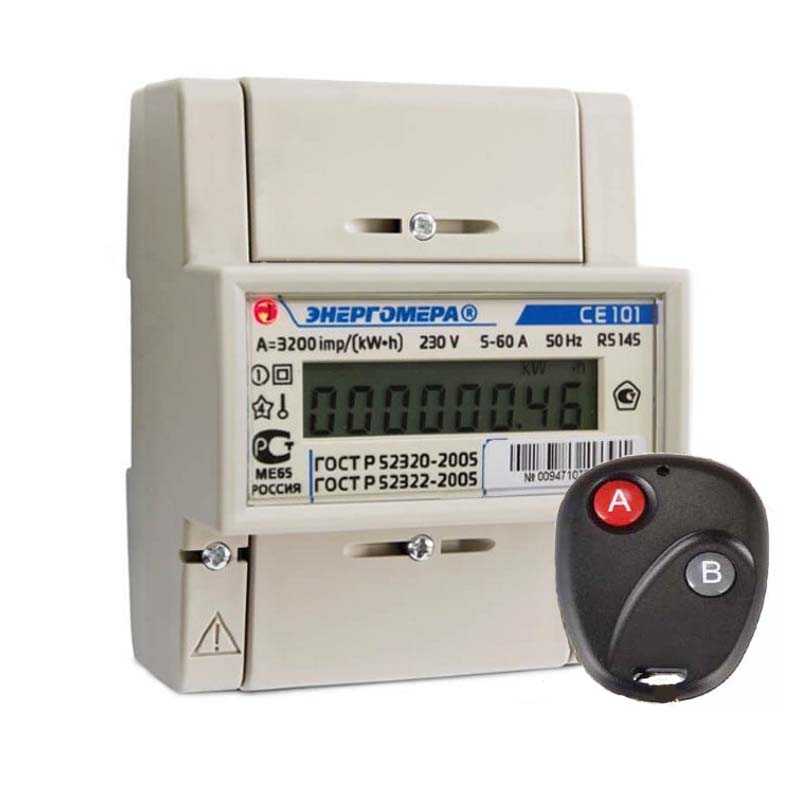

Защита выявляет, вскрывался ли корпус устройства на пути от завода к потребителю. Иногда предлагают купить приборы, в которые вмонтирован модуль, служащий для остановки счетчика с помощью дистанционного управления. Специалисты легко найдут дополнительное оборудование на электроаппарате, даже если фальшивая голограмма и пломба хорошо подделаны. С обладателя такого счетчика взимается большой штраф.

Эксплуатационный срок прибора составляет 30 лет, вторичная поверка производится, спустя 16 лет, считая с даты установки. Многих абонентов электроэнергии счетчик привлекает невысокой ценой, это в среднем 700 рублей.

Индикация

Конечно же, как и любые другие современные счетчики, «Энергомера 101» оснащены индикацией. Хорошие отзывы потребителей они заслужили еще и поэтому. Ведь пользоваться прибором при наличии оповещающих о его текущем состоянии светодиодов гораздо удобнее.

У счетчиков S6 и S10 индикаторов два, а у модели R5 — один. У приборов, поставляемых в корпусах S6 и S10, имеется три вида оповещения:

светодиод «Сеть», показывающий подается на прибор напряжение или нет;

«Робар», включающийся при обратной мощности и отсутствии нагрузки;

«3200 imp/(kW•h)» — постоянно светится при отсутствии нагрузки и периодически гаснет при ее наличии.

В моделях R5 предусмотрена индикация вида «3200 imp/(kW•h)».

Счетчик Энергомера СЕ 101 — описание, характеристики

Прибор можно устанавливать в электрический щиток или непосредственно на стену. В качестве элемента, выполняющего функции датчика тока, используется шунт. На следующем рисунке представлена модификация электрического счетчика СЕ 101-S6 с жидкокристаллическим табло.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Счетчик се 101: технические характеристики, модификации Таким образом, все описанные способы вывода из строя счетчиков электроэнергии применять очень сложно, они ненадёжны, а в некоторых случаях просто опасны. Спрашивайте, я на связи!
