Чтобы понять, как правильно читать автомобильные электрические схемы, нужно не только детально разбираться в условных обозначениях различных компонентов, но и при этом хорошо представлять себе то, каким образом осуществляется их формирование в блоки. Чтобы вы могли разобраться в особенностях взаимодействия между несколькими элементами электронного устройства, стоит научиться определять, как осуществляются прохождение и преобразование сигнала. Далее мы рассмотрим, как читать электрические схемы. Для новичков инструкция такова:
Первоначально нужно ознакомиться со схемой выделения цепей питания. В преимущественном большинстве случаев места, в которые подается питающее напряжение на каскады прибора, располагаются ближе к верхней части схемы. Питание непосредственно подается на нагрузку, после чего переходит на анод электронной лампы или же непосредственно в коллекторную цепь транзистора. Вам стоит определить место объединения электрода с выводом нагрузки, так как в данном месте усиленный сигнал полностью снимается с каскада. Установите входные цепи на каждом каскаде. Вам следует выделить основной управляющий элемент, после чего детально изучить вспомогательные, которые к нему прилегают. Отыщите конденсаторы, расположенные около входа каскада, а также на его выходе. Данные элементы являются чрезвычайно важными в процессе усиления переменного напряжения. Конденсаторы не являются рассчитанными на прохождение через них постоянного тока, вследствие чего значение входного сопротивления следующего блока не будет иметь возможности вывести каскад из стабильного состояния по постоянному току. Начинайте изучать те каскады, которые используются для усиления определенного сигнала по постоянному току. Всевозможные элементы, формирующие напряжение, объединяются между собой без конденсаторов. В преимущественном большинстве случаев такие каскады работают в аналоговом режиме. Определяется точная последовательность каскадов для того, чтобы установить направление прохождение сигнала
Особенное внимание в данном случае нужно будет уделить детекторам, а также всевозможным преобразователям частоты. Также вам следует определить, какие каскады подключены параллельно, а какие – последовательно. При использовании параллельного объединения каскадов несколько сигналов будут обрабатываться абсолютно независимо друг от друга
Помимо того что вы разберетесь, как научиться читать электрические принципиальные схемы, вам следует также разобраться в приложенных к ним схемах соединения, которые принято называть монтажными. Особенности компоновки различных компонентов электронного прибора помогут вам понять, какие блоки в данной системе являются основными. Помимо всего прочего, монтажная схема позволяет проще определить центральный компонент системы, а также понять, как он взаимодействует с вспомогательными системами, так как читать автомобильные электрические схемы без этих значений затруднительно
При использовании параллельного объединения каскадов несколько сигналов будут обрабатываться абсолютно независимо друг от друга. Помимо того что вы разберетесь, как научиться читать электрические принципиальные схемы, вам следует также разобраться в приложенных к ним схемах соединения, которые принято называть монтажными. Особенности компоновки различных компонентов электронного прибора помогут вам понять, какие блоки в данной системе являются основными. Помимо всего прочего, монтажная схема позволяет проще определить центральный компонент системы, а также понять, как он взаимодействует с вспомогательными системами, так как читать автомобильные электрические схемы без этих значений затруднительно.
Графическое обозначение электроэнергетических объектов на схемах

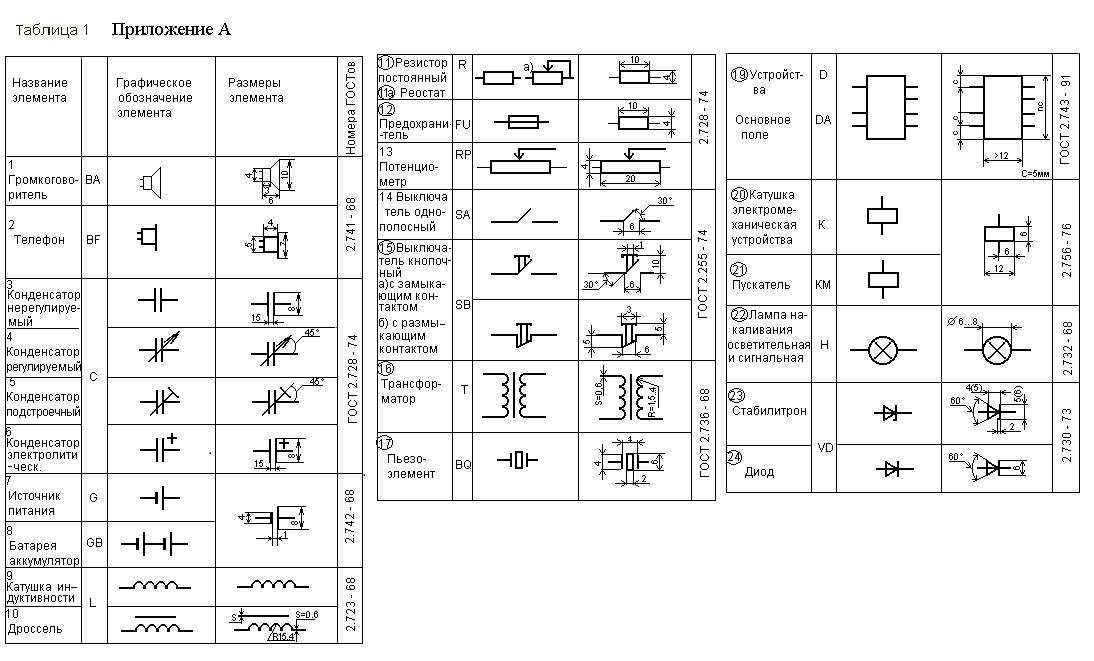

Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.
Для некоторых устройств управления источниками света обозначений нет — например, для кнопочных устройств и диммеров. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения.
Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. Большая часть обозначений — графические. Это и будет полная принципиальная схема.
Обычно они представляют собой однолинейную схему с обозначением УЗО , автоматических выключателей, контакторов и другого защитного оборудования. D — Символ заземления. Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям.
Парные галочки при изображении розеток — это количество проводов. В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. Вся информация представлена блоками с подписями — наименованиями устройств.
Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Виды и типы. Импульсное реле — тоже довольно легко отличить по характерной форме знака. Вид и номер являются обязательной частью условного буквенно-цифрового обозначения и должны быть присвоены всем элементам и устройствам объекта.
Нормативные документы
Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Есть отдельные обозначения для двухклавишных и трехклавшных выключателей.
Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. В — значок электричества, отображающий переменное напряжение. Характерная особенность такой схемы — минимальная детализация. Ко всем этим мелочам надо присматриваться и запоминать. Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания.

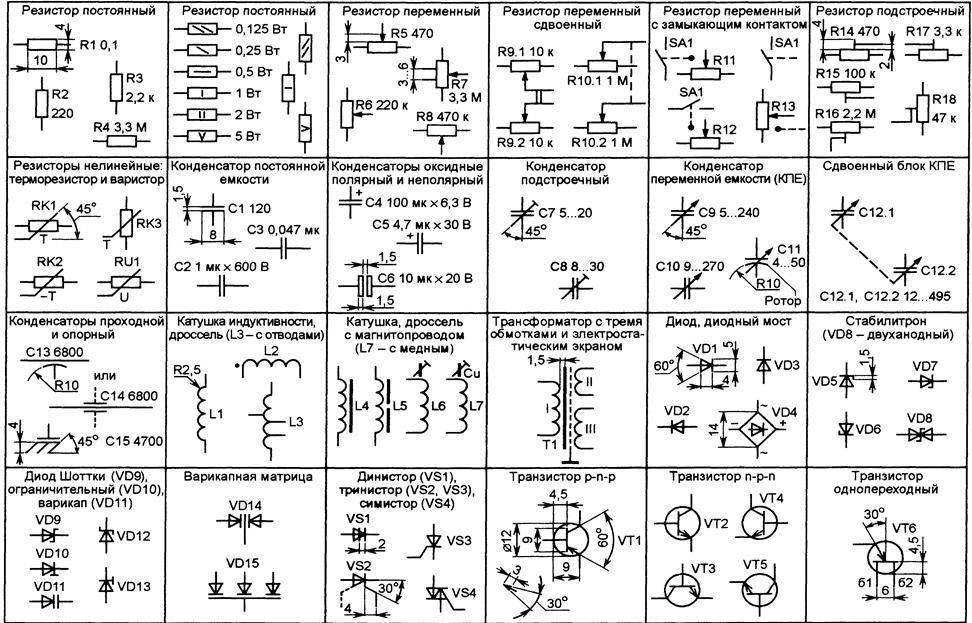

Условные графические обозначения радиоэлементов
Почему полезно разбираться в автоэлектрике
Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах – замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь. Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту “карусель” значительные суммы денег (что кстати иногда не гарантирует положительного результата). По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное – уметь их читать и понимать.
Как правильно составлять схему
Электросхему для начинающих следует рисовать на клетчатом листе, чтобы ровно вычерчивать все линии и символы. Чаще всего общий провод соединен с отрицательным полюсом источника постоянного тока. Линейные элементы рисуются слева направо. Не рекомендуется изображать более 3 параллельных проводников подряд, это затруднит чтение схемы.
Для составления ПС, МС и чертежей можно воспользоваться приложениями для компьютера. Одно из них — Microsoft Visio — входит в состав офисного пакета. В наборе функций этой программы доступно более 100 символов для деталей, проводников и механизмов. Поддерживается автоматическая привязка концов рисуемых элементов, что обеспечивает целостность диаграммы при редактировании.
Еще одно приложение для правильного составления схем — это отечественный sPlan. Программа распространяется бесплатно и имеет русифицированные интерфейс и справку. С помощью sPlan создают электросхемы, соответствующие ГОСТу. Кроме того, имеется встроенный графический редактор, позволяющий создать монтажную диаграмму.
Что такое даташит и для чего он нужен
Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.
Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.
Документация на микросхему NE555. Нарисован корпус и внешний вид детали.
Здесь подробно описывается микросхема, ее параметры и условия работы.
Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.
Меры предосторожности
В работе радио,- и телемастера нужно избегать рисков воздействия опасного для жизни и здоровья человека напряжения. Нельзя оставлять включёнными приборы и инструменты, покидая рабочее место. Надо пользоваться единым выключателем, который прерывает электропитание всей системы энергообеспечения рабочего стола радиомастера.
Для новичка есть все возможности овладеть радиоделом. В средствах массовой информации всегда можно найти нужный справочный материал. Рынок радиотехники предоставляет широкий выбор электронных устройств, инструментов, материалов и измерительных приборов.
Как вам статья?
Мне нравитсяНе нравится1
Чтение и понимание электрических схем
Любое устройство каким-либо образом взаимодействует с внешним миром – подключается к источнику питания, принимает электромагнитные волны через антенну, а также выдает сигнал в каком-то виде в пространство – в виде электрического сигнала или в форме звукового или светового сигнала. Хорошим тоном считается располагать вход устройства слева, а выход – справа. Это правило применяется не всегда. На приведенной ниже схеме входы и выходы расположены слева.
Первое, что надо сделать при начале работы со схемой – определить, где расположены входные сигналы, а где – выходные. В большинстве случаев этого достаточно, чтобы понять назначение устройства и общий принцип её действия. На рисунке приведена схема детекторного приёмника. Входом служит антенна, выходом – динамик, излучающий звуковые волны.
Другой пример – блок питания. Здесь вход – разъём подключения к сети, а выход – пониженное напряжение к потребителю.
Следует помнить, что даже самая сложная схема состоит из относительно простых участков или цепей, начертание которых со временем становится легко узнаваемым. При первом взгляде на схему надо мысленно попробовать расчленить её на элементарные узлы. Если из-за недостатка опыта это пока не получается, надо попытаться, для начала, найти знакомые участки. Для анализа остальной части схемы надо почитать описание, если оно есть. После изучения описания надо постараться запомнить незнакомые ранее цепи и узлы, чтобы пользоваться этим в будущем.

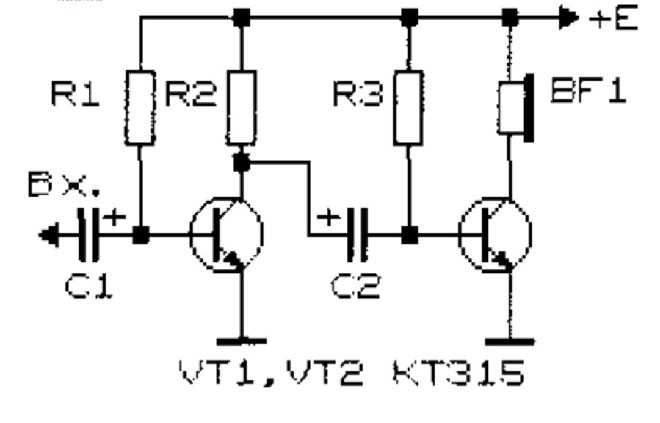

В качестве примера можно рассмотреть несложный усилитель низкой частоты. На схеме его вход (сигнал от внешнего источника) расположен, как и положено, справа. Дальше следует разделительный конденсатор С1, после которого сигнал поступает на усиливающий каскад с общим эмиттером на транзисторе VT1. Несложно заметить, что следующий участок представляет собой такой же каскад на VT2, который легко запоминается визуально, только нагрузкой служит телефонный капсюль BF1.
Полезно отследить направление тока в схеме. В данном случае ток идёт от входа к выходу, постепенно усиливаясь. Рассматривая же более сложный усилитель и разбив его на каскады, можно заметить, что в одном месте часть тока идёт от выхода оконечного каскада на T3 обратно на вход по цепи C5R6R7. Таким образом реализована обратная связь.
Форма поиска
Жгуты, кабели и отдельные провода допускается не обозначать, если изделие входит в комплекс и обозначения присваивают в пределах всего комплекса.

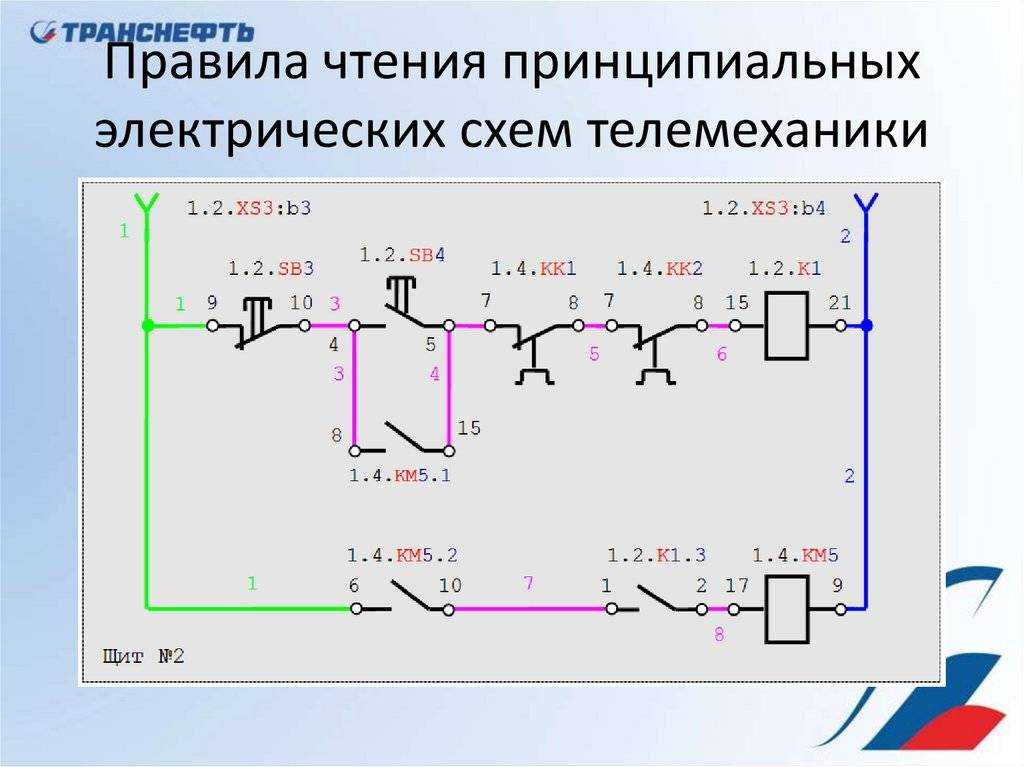

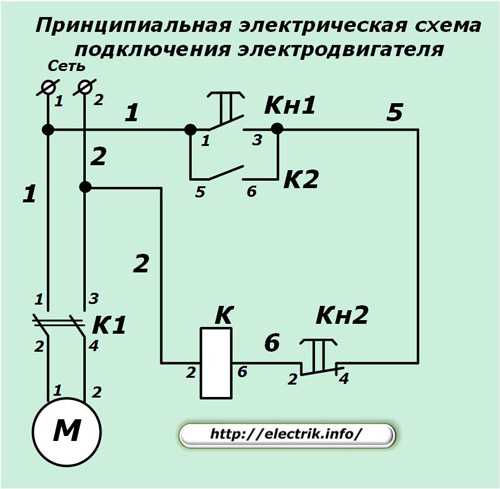

Весьма важным в реверсивных электроприводах является исключение возможности одновременного включения контакторов К1 и К2, так как это приводит к короткому замыканию силовой сети главными контактами. Пример такой схемы представлен ниже. Чтение электрической схемы следует начинать с ее типа и вида по названию из углового штампа.
Если в конструкции элемента устройства и в его документации обозначения выводов контактов не указаны, то допускается условно присваивать им обозначения на схеме, повторяя их в дальнейшем в соответствующих конструкторских документах. Метки: САЭП , тематические статьи , технический словарь , электрические схемы , электропривод Электрическая схема — это графическое изображение связей между электрическими элементами установки, позволяющее понять принцип действия электротехнического устройства.
В этом случае действуют правила выполнения принципиальных схем. Допускается на схеме не отражать расположение устройств и элементов в изделии, если схему выполняют на нескольких листах или размещение устройств и элементов на месте эксплуатации неизвестно. В энергетике используются как однолинейные, так и полные схемы. Линии связи Базовые элементы электрических соединителей представлены ниже.
Электрические связи на схемах показывают провода и кабели электротехнической установки. По своему назначению ПС делятся на: системные, осуществляющие связь между отдельными районами энергосистемы или между различными энергосистемами на напряжении — кВ; потребительские, служащие для распределения электроэнергии и энергоснабжения потребителей. Требования к схемам соединений монтажным На схемах соединений изображают все устройства и элементы изделия, их входные и выходные элементы и соединения между ними.
Нормативные документы

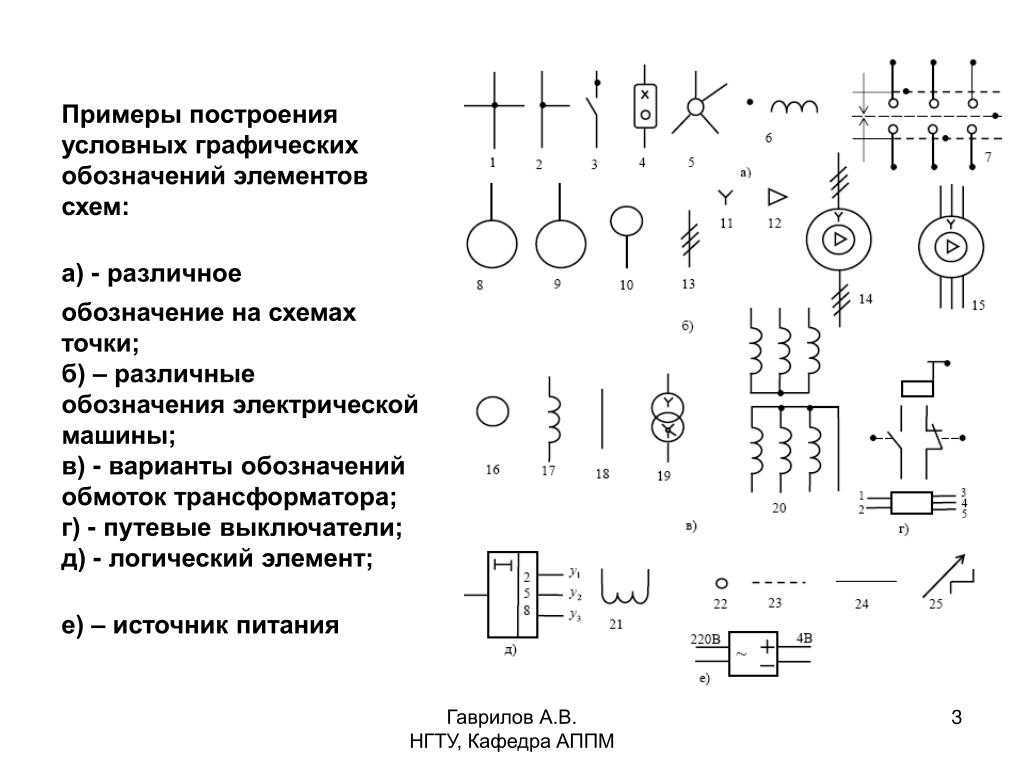

Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Катушка контактора К1 получает питание, и контактор, сработав, подключает своими замыкающими контактами электродвигатель к сети. На функциональной схеме указывают технические характеристики функциональных частей, параметры в характерных точках, поясняющие надписи и др. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями.
И хотя это далеко не весь перечень схем, так как существуют еще функциональные, подключения, общие, схемы расположения, но чтобы разобраться в устройстве или принципе работы радиоэлектронного или электрического прибора рассмотренных трех хватит вполне. Затем следует ознакомиться со схемой силовой цепи, начиная с источника тока. При этом жгуты и кабели нумеруют отдельно. В принципиальных схемах условные графические обозначения элементов устройств выполняют совмещенным или разнесенным способом.
Номера проводов и жил кабелей проставляют около обоих концов их изображений. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три: Функциональная, на ней представлены узловые элементы изображаются как прямоугольники , а также соединяющие их линии связи.
КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть
Меры предосторожности
В работе радио,- и телемастера нужно избегать рисков воздействия опасного для жизни и здоровья человека напряжения. Нельзя оставлять включёнными приборы и инструменты, покидая рабочее место. Надо пользоваться единым выключателем, который прерывает электропитание всей системы энергообеспечения рабочего стола радиомастера.
Для новичка есть все возможности овладеть радиоделом. В средствах массовой информации всегда можно найти нужный справочный материал. Рынок радиотехники предоставляет широкий выбор электронных устройств, инструментов, материалов и измерительных приборов.
Как вам статья?
Мне нравитсяНе нравится1
Общая классификация
Электрическая схема – это текст, выраженный с помощью условных обозначений. Для его чтения нужно знать определенные правила и способы их расшифровки. На схеме можно увидеть буквы, геометрические фигуры, линии и точки и другие формы обозначения.
Выделяют десять видов схем:
- Электрическая (обозначают буквой «Э»)
- Гидравлическая («Г»)
- Пневматическая («П»)
- Газовые («Х»)
- Кинематическая («К»)
- Вакуумная («В»)
- Оптическая («Л»)
- Энергетическая («Р»)
- Деления («Е»)
- Комбинированная («С»)
Важно учитывать, что один и тот же электроприбор может иметь несколько видов схем. С их помощью можно понять принцип подключения и его функционирования
Схемы для электротехнических агрегатов делят на такие типы:
- Принципиальные (их также называют полными) – используют цифру 3;
- Структурные – 1;
- Функциональные – 2;
- Общие – 6;
- Монтажные (другое название – схемы соединений) – 4;
- Подключения – 5;
- Расположения – 7;
- Объединенные – 0.
Обычно на схемах есть обозначения из обеих классификаций. Буквы и цифры комбинируют. Например, гидравлическая структурная маркировка будет обозначена значением Г1, а электрическая монтажная – Э4.

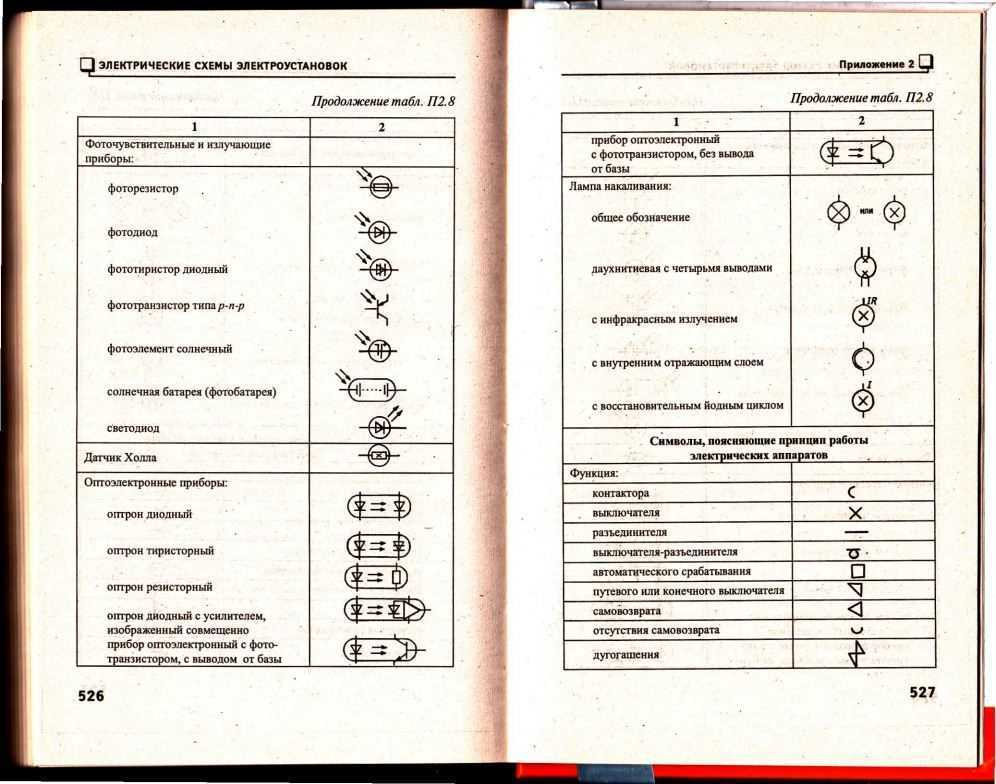

Графические обозначения разных элементов зависят от отраслевых документов по стандартизации и ГОСТов. Размеры, шрифты, способы маркировки также определяются этими документами.
Что они содержат?
Специализированное сопротивление, изменяющее ток электридвигателя печки, и, соответственно, скорость обдува. Эти трассы обозначаются тонкими линиями, причем цвет их должен соответствовать реальному цвету проводов. Обычно встраивается в его механизм. Входные цепи Зачастую для тех людей, которые приблизительно понимают, как читать электрические схемы автомобиля, входные цепи каскада не требуют никаких пояснений. Также необходимость разбираться в работе той или иной схемы для авто может возникнуть у тех владельцев машин, которые желают внести коррективы в работу системы. Элементы, подсоединённые к одному напряжению цепи, называются ветвью
Особенное внимание в данном случае нужно будет уделить детекторам, а также всевозможным преобразователям частоты. Бесконтактные датчики более надежны, но привередливы к напряжению бортовой сети
Находят в справочнике, чему оно соответствует, и узнают всю возможную информацию об элементе
Электросхема — это специализированное графическое изображение, на котором демонстрируются пиктограммы различных элементов, находящихся в определенном порядке в цепи, а также связанных между собой параллельно или же последовательно.
Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить , ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально
В этом случае также важно понять, как научиться читать схемы электрические, потому что в преимущественном большинстве случаев их обязательно прилагают практически к каждому устройству
К примеру, сегодня многие отечественные водители производят тюнинг транспортных средств своими руками различными способами. Всевозможные однотипные блоки или же компоненты схемы нужно будет изобразить посредством копирования представленных элементов, внося уже потом нужные дополнения и правки. В самом худшем варианте показания спидометра будут врать, либо спидометр не будет показывать скорость автомобиля. Помимо этого, понимать работу схемы нужно и в случае, если вы решите самостоятельно установить противоугонную установку. Естественно, если произошли более сложные проблемы в работе сети и оборудования, то выявить их самостоятельно без опыта вряд ли получится.
Прикуриватель, выведенный в салон. Определите единицу измерения, в которой будет чертиться электрическая схема, а также необходимый масштаб изображения. При этом стоит отметить тот факт, что любой такой чертеж не демонстрирует реальное местонахождение тех или иных элементов, а используется только для того, чтобы указать их связь друг с другом. Автоэлектрика. Условные обозначения
https://youtube.com/watch?v=YMNNBXz02Io

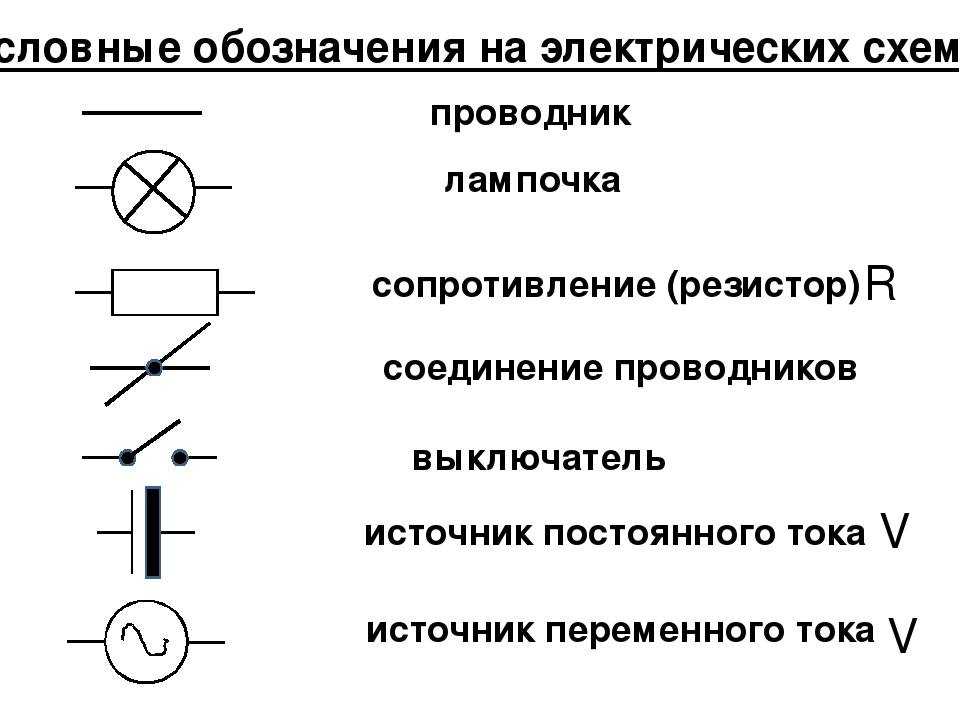

Обозначения радиодеталей на принципиальных схемах
УГО — это условно графическое изображения радиодетали на схеме. Некоторые УГО различаются друг от друга.

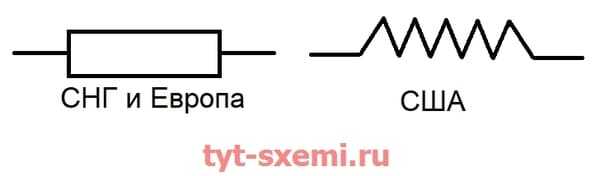

Например, в США обозначение резисторов отличается от СНГ и Европы.
Из-за этого меняется восприятие схемы.
Однако внешне и по обозначениям они похожи. Или например, транзисторы. Где-то они чертятся с кругами, а где-то без. Могут различаться размеры и угол стрелок. В таблице представлены УГО отечественных радиодеталей.
УГО
Название
Биполярный n-p-n транзистор
Биполярный p-n-p транзистор
Однопереходный транзистор с n базой
Однопереходный транзистор с p базой
Обмотка реле
Заземление
Диод
Диодный мост
Диод Шотки
Двуханодный стабилитрон
Двунаправленный стабилитрон
Обращенный диод
Стабилитрон
Туннельный диод
Варикап
Катушка индуктивности
Катушка индуктивности с подстраиваемым сердечником
Катушка индуктивности с сердечником
Классический трансформатор
Обмотка
Регулируемый сердечник
Электролитический конденсатор
Неполярный конденсатор
Опорный конденсатор
Переменный конденсатор
Подстроечный конденсатор
Двухпозиционный переключатель
Герконовый переключатель
Размыкающий переключатель
Замыкающий переключатель
Полевой транзистор с каналом n типа
Полевой транзистор с каналом p типа
Быстродействующий плавкий предохранитель
Инерционно-плавкий предохранитель
Плавкий предохранитель
Пробивной предохранитель
Термическая катушка
Тугоплавкий предохранитель
Выключатель-предохранитель
Разрядник
Разрядник двухэлектродный
Разрядник электрохимический
Разрядник ионный
Разрядник роговой
Разрядник шаровой
Разрядник симметричный
Разрядник трехэлектродный
Разрядник трубчатый
Разрядник угольный
Разрядник вакуумный
Разрядник вентильный
Гнездо телефонное
Разъем
Разъем
Переменный резистор
Подстроечный резистор
Резистор
Резистор 0,125 Вт
Резистор 0,25 Вт
Резистор 0,5 Вт
Резистор 1 Вт
Резистор 2 Вт
Резистор 5 Вт
Динистор проводящий в обратном направлении
Динистор запираемый в обратном направлении
Диодный симметричный тиристор
Тетродный тиристор
Тиристор с управлением по катоду
Тиристор с управлением по аноду
Тиристор с управлением по катоду
Тиристор триодный симметричный
Запираемый тиристор с управлением по аноду
Запираемый тиристор с управлением по катоду
Диодная оптопара
Фотодиод
Фототиристор
Фототранзистор
Резистивная оптопара
Светодиод
Тиристорная оптопара
Какими буквами обозначаются радиодетали на схемах
| Буквенное обозначение на схеме | Радиодеталь |
| R | Резисторы (переменный, подстроечный и постоянный) |
| VD | Диоды (стабилитрон, мост, варикап и т.д.) |
| C | Конденсаторы (неполярный, электролитический, переменный и т.д.) |
| L | Катушки и дроссели |
| SA | Переключатели |
| FU | Предохранители |
| FV | Разрядники |
| X | Разъемы |
| K | Реле |
| VS | Тиристоры (тетродные, динисторы, фототиристоры и т.п.) |
| VT | Транзисторы (биполярные, полевые) |
| HL | Светодиоды |
| U | Оптопары |
