1n4007 диод. как проверить, чем заменить?

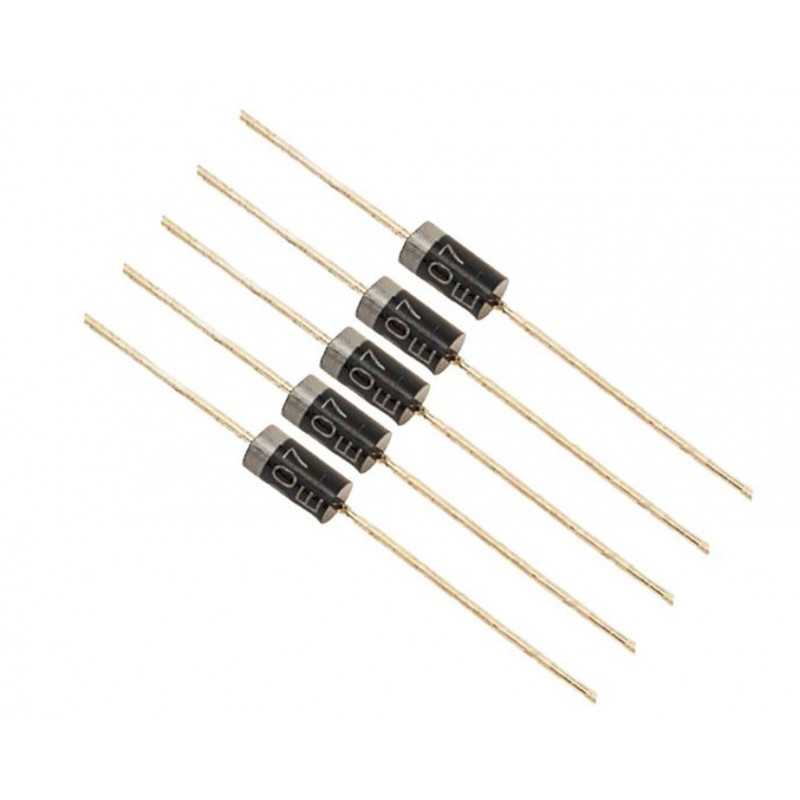

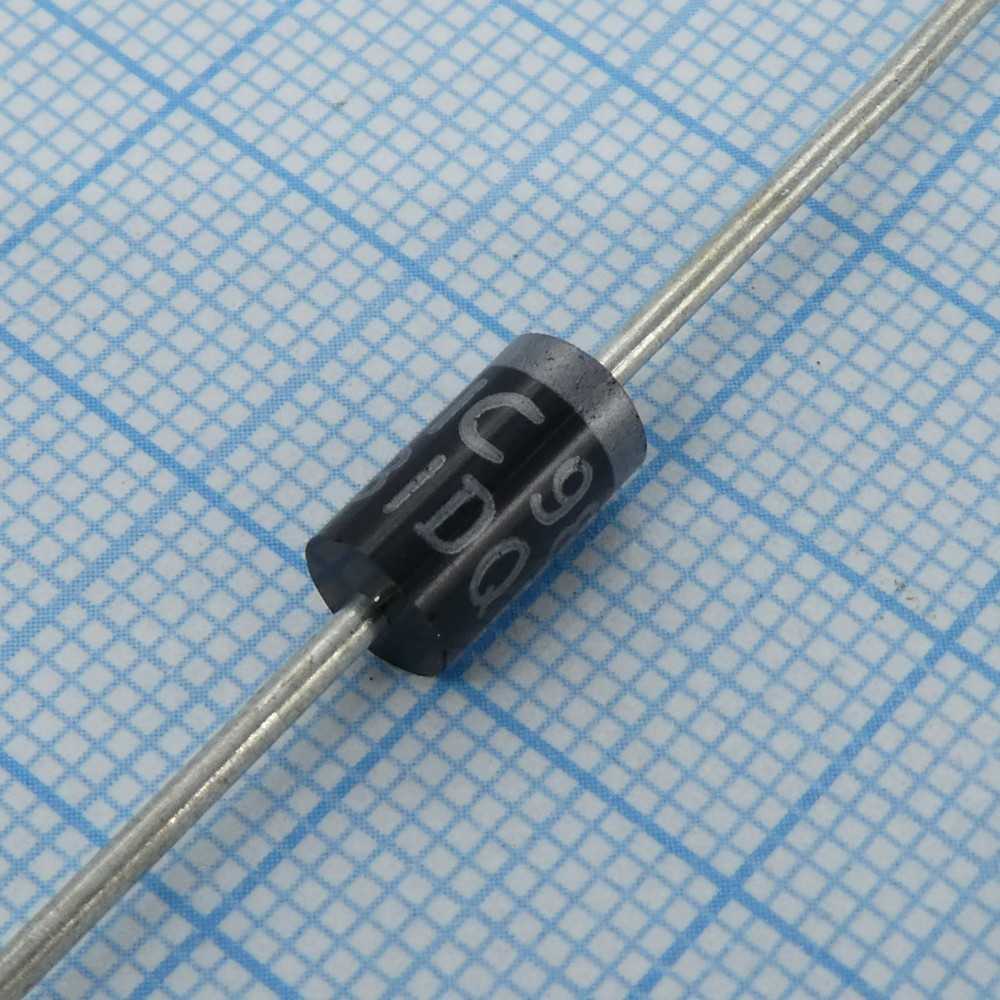

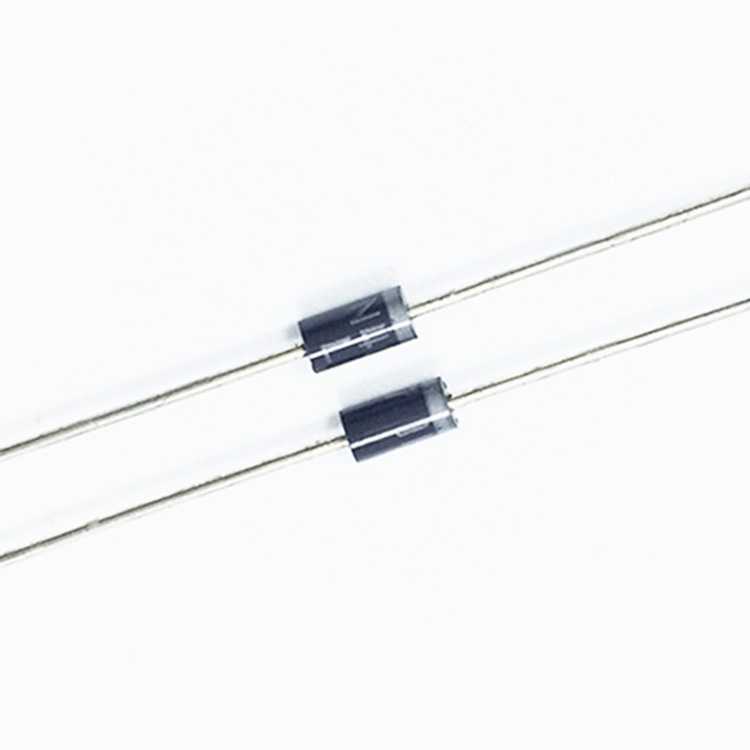

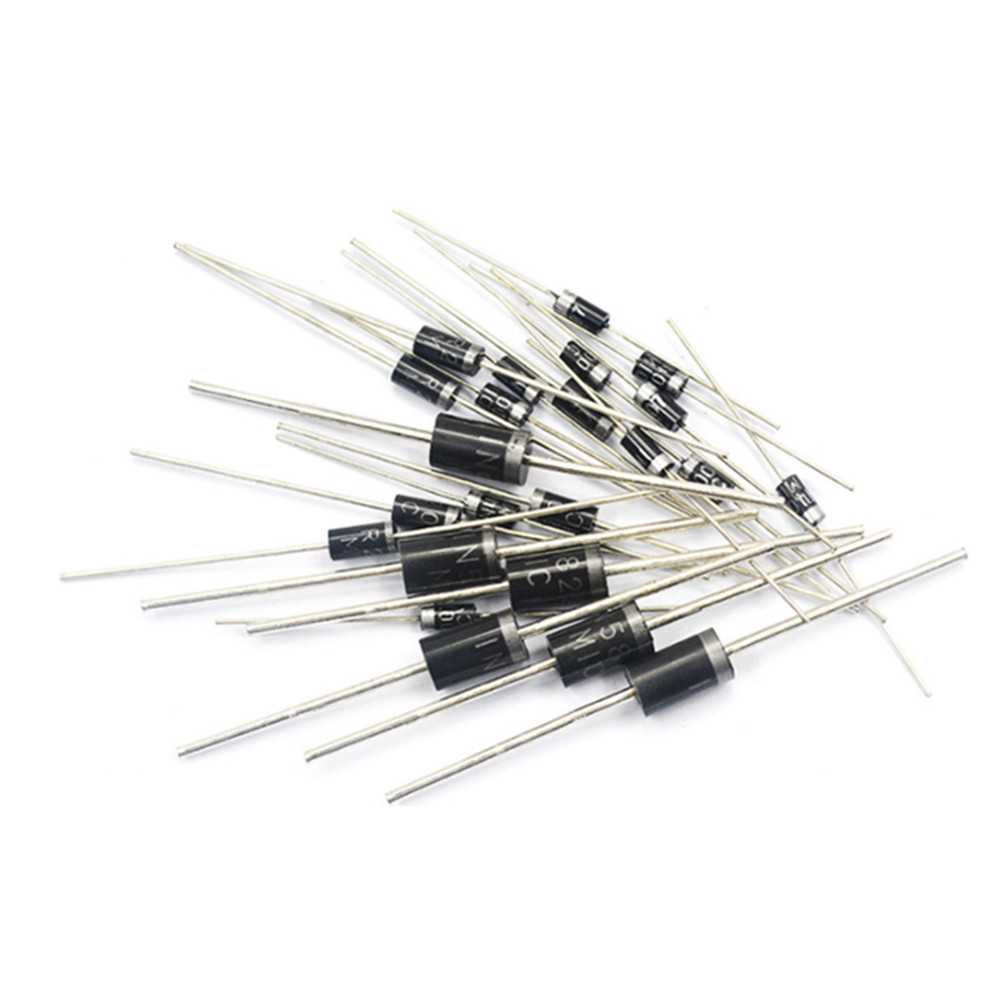

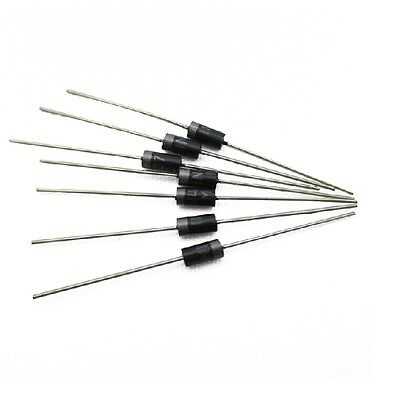

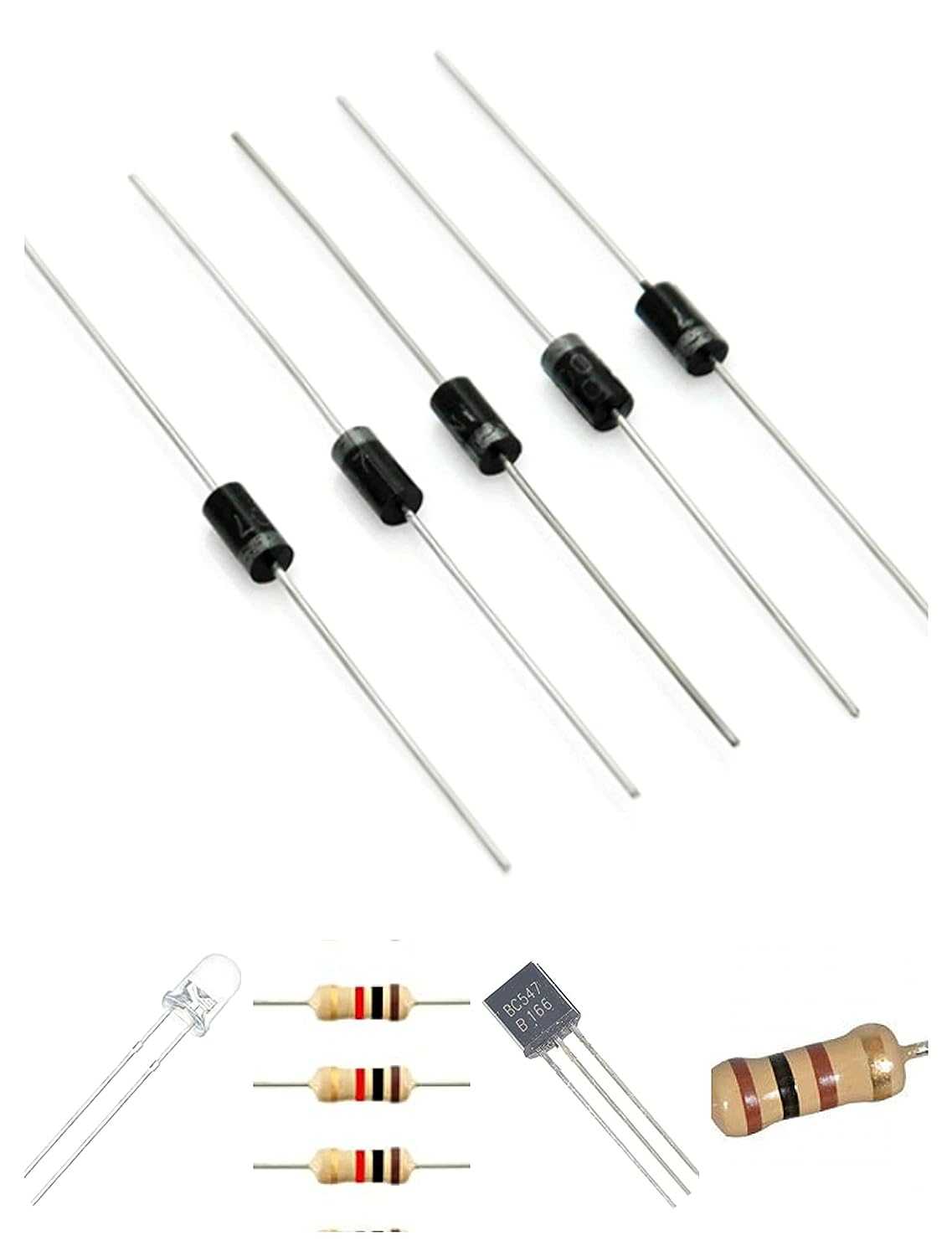

Внешний вид

1n4007, а также все элементы этой линейки, имеют литой корпус, изготовленный из негорючего пластика. Чтобы не задумываться, где какая сторона этого элемента, со стороны вывода катода на корпусе имеется цветная полоса.

Монтаж подобных диодов допускается как вертикальный, так и горизонтальный — это значения не имеет. Вообще данные элементы очень неприхотливы, что в сумме с их выносливостью и невысокой стоимостью, конечно, делает их поистине незаменимыми.

По внешнему виду они ничем не отличаются от других диодов, а потому необходимо обращать внимание, какая маркировка нанесена на корпус

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд. Подводя итог, можно с уверенностью сказать, что диоды этой линейки, равно как и их аналоги — это очень удобный выход при сборке схем различных устройств питания как на 220, так и на 380 вольт

Подводя итог, можно с уверенностью сказать, что диоды этой линейки, равно как и их аналоги — это очень удобный выход при сборке схем различных устройств питания как на 220, так и на 380 вольт.

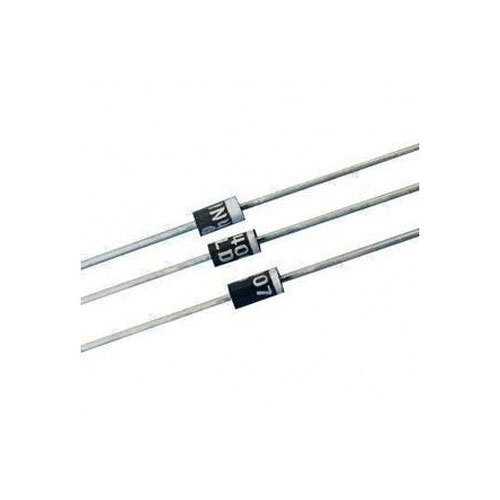

Диод 1N4007 наверное самый популярный из всех диодов, так как он устанавливается в подавляющем большинстве зарядок телефонов, смартфонов и планшетов. Даже если вы держите в руках зарядное за доллар и внутри нет стабилизации и фильтров помех, без диода она не сможет обойтись.

И в одном адаптере таких диодов четыре и на них собран диодный мост , он служит для получения из переменного напряжения постоянного. Диод пропускает через себя ток только в одном направлении, отсекая одну из полярностей напряжения.

Читать также: В чем разница двухтактного и четырехтактного двигателя

Кстати в особо дешевых зарядных устройствах используют однополупериодное выпрямление и экономят три из 4-х диодов. Но если мощность блока питания больше одного Ватта, то все таки лучше использовать диодный мост, так как однополярное выпрямление дает намного большие пульсации, такой режим намного более тяжелый для фильтрующих конденсаторов.

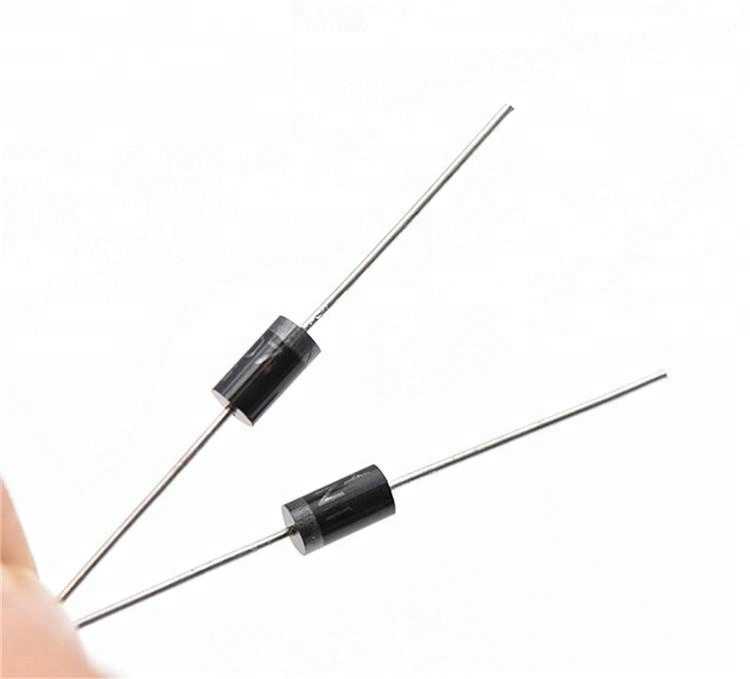

Цветным кольцом на корпусе 1N4007 обозначается вывод катода.

Так как 1N4007 производиться с выводами достаточной длинны, то диод может устанавливаться как вертикально, так и горизонтально.

Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение.

1N4001	1N4002	1N4003	1N4004	1N4005	1N4006	1N4007
максимально допустимое обратное напряжение, В	50	100	200	400	600	800	1000
максимальное напряжение переменного тока (действующее значение), В	35	70	140	280	420	560	700

Так как стоимость диодов из всей серии 1N4001-1N4007 очень низка, а разницы в стоимости между типами практически нет, то особого смысла использовать в разработках разные типы и плодить номенклатуру нет. Можно везде ставить 1N4007, даже если при ремонте нужно заменить диод из этой серии на меньшее напряжение.

Обратный ток утечки

Но раз уж диоды Шоттки такие крутые, то почему бы их не использовать везде? Почему мы до сих пор используем простые диоды?

Если мы подключим диод в обратном направлении, то он будет блокировать прохождение электрического тока. Это верно, но не совсем. Очень маленький ток все равно будет проходить через диод

В некоторых случаях это не принимают во внимание. Этот маленький ток называется обратным током утечки

На английский манер это звучит как reverse leakage current.

Он очень мал, но имеет место быть.

Проведем простой опыт. Возьмем лабораторный блок питания, выставим на нем 19 В и подадим это напряжение на диод в обратном направлении

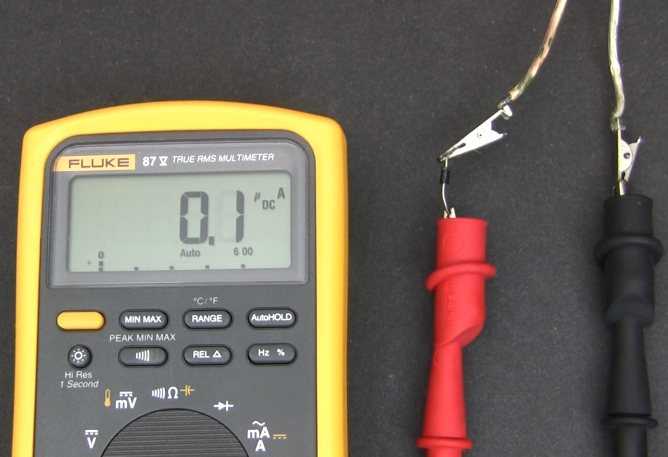

Замеряем ток утечки

обратный ток утечки диода

Как вы видите, его значение составляет 0,1 мкА.

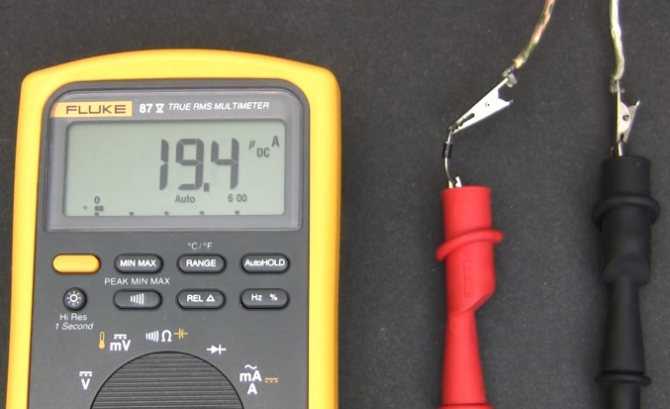

Давайте теперь повторим этот же самый опыт с диодом Шоттки

обратный ток утечки диода Шоттки

Ого, уже почти 20 мкА! Ну да, в некоторых случаях это сущие копейки и ими можно пренебречь. Но есть схемы, где все-таки недопустим такой незначительный ток. Например, в схемах пикового детектора

схема пик детектора

В этом случае эти 20 мкА будут весьма значительны.

Но есть также еще один камень преткновения. С увеличением температуры обратный ток утечки возрастает в разы!

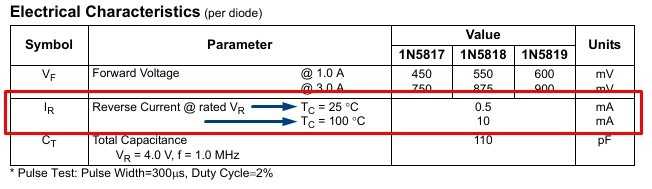

зависимость обратного тока утечки от температуры корпуса диода Шоттки

Поэтому, вы не можете использовать Шоттки везде в схемах.

Но и это еще не все. Обратное напряжение для диодов Шоттки в разы меньше, чем для простых выпрямительных диодов. Это можно также увидеть из даташита. Если для диода 1N4007 обратное напряжение составляет 1000 В

То для диода Шоттки 1N5817 это обратное напряжение уже будет составлять всего-то 20 В

Поэтому, если это напряжение превысит значение, которое описано в даташите, мы в итоге получим:

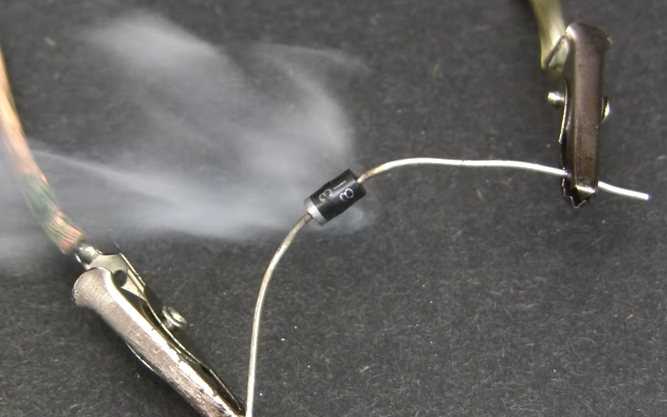

Технические характеристики 1N-4007

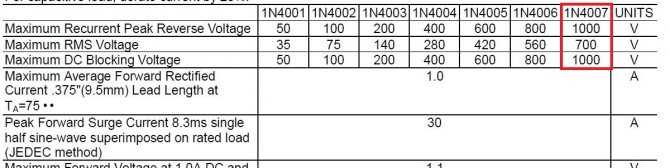

Параметры любой детали лучше всего искать в её datasheet-е. Несмотря на низкую стоимость, рабочие свойства элемента весьма достойны. К основным характеристикам диода In4007 относятся следующие:

• пиковое обратное периодическое напряжение – 1000 В;
• максимальное среднеквадратичное напряжение – 700 В;
• допустимый ток в прямом направлении – 1 А;
• пиковый прямой ток (один импульс 8,3 мс) – до 30 А.

Диод 1n4007 характеристики Что такое диод — принцип работы и устройство

Из даташита видно, что у всех диодов этой линейки одинаковый ток, но разные напряжения. Например, у диода 1N4001 характеристики таковы: 35 В / 1 А.

Важно! Подбирая диод (а ещё конденсатор), следует учитывать не действующее, а пиковое напряжение. Вольтметр, подключенный в розетку, показывает 220 В. Это действующее значение

Пиковое – примерно равно 310 В. Uпик = 1,41*Uдей = 1,41*220 = 310,2

Это действующее значение. Пиковое – примерно равно 310 В. Uпик = 1,41*Uдей = 1,41*220 = 310,2.

Внешний вид

1n4007, а также все элементы этой линейки, имеют литой корпус, изготовленный из негорючего пластика. Чтобы не задумываться, где какая сторона этого элемента, со стороны вывода катода на корпусе имеется цветная полоса.

Монтаж подобных диодов допускается как вертикальный, так и горизонтальный — это значения не имеет. Вообще данные элементы очень неприхотливы, что в сумме с их выносливостью и невысокой стоимостью, конечно, делает их поистине незаменимыми.

По внешнему виду они ничем не отличаются от других диодов, а потому необходимо обращать внимание, какая маркировка нанесена на корпус

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд. Подводя итог, можно с уверенностью сказать, что диоды этой линейки, равно как и их аналоги — это очень удобный выход при сборке схем различных устройств питания как на 220, так и на 380 вольт

Подводя итог, можно с уверенностью сказать, что диоды этой линейки, равно как и их аналоги — это очень удобный выход при сборке схем различных устройств питания как на 220, так и на 380 вольт.

Практически в любых импортных электронных устройствах можно встретить диоды 1n400х. Учитывая популярность этой серии, имеет смысл детально ознакомиться с описанием ее топового элемента. Речь идет о диоде 1N4007.Давайте рассмотрим его основные технические характеристики, назначение, маркировку и возможность замены отечественными и зарубежными аналогами.

В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.

Допустимые отклонения в размерах приведены в таблице:

Обозначения на рисунке	Миллиметры	Дюймы
min	Max	min	max
A	4,10	5,20	0,161	0,205
В	2,00	2,70	0,079	0,106
С	0,71	0,86	0,028	0,034
D	25,40	—	1,000	—
E	—	1.27	—	0.05

Эти полупроводники также выпускаются в стандартном smd-корпусе (тип D0-214), что делает возможным их использование в миниатюрных электронных устройствах.

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.

Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.

Какая разница между 1N4001 и 1N4007, кроме максимального обратного напряжения?

Я сравнил 1N400x диоды . Насколько я вижу, все их свойства такие же, как и их максимальные обратные напряжения.

• максимальный ток
• время восстановления
• обратный ток утечки
• емкость

Похоже, 1N4007 — это супер версия всех остальных диодов 1N400x. Так зачем же производить диоды 1N4001 . 1N4006 и зачем их покупать? Если 1N4007 выполняет работу в одиночку, то почему другие версии все еще в продаже?

Ответы @Vasiliy и @johnfound неверны. Диоды 1N400x не являются идентичными, за исключением «случайных» производственных изменений.

Диоды с более высоким номинальным обратным напряжением намеренно изготавливаются с более легким легированием, так что область истощения для данного обратного напряжения шире, чем она была бы в противном случае. Недостаток легкого легирования состоит в том, что прямое сопротивление и падение напряжения для высоковольтного диода выше, чем для низковольтного диода.

Таким образом, вы можете использовать 1N4007 для всех ваших приложений, но эффективность вашей схемы будет немного выше, если вы будете использовать диод с более подходящим номиналом в приложениях с низким напряжением.

Из-за изменений в технологии изготовленные полупроводниковые приборы могут иметь разные характеристики. Многие производители применяют стратегию « биннинг » для готовых деталей: они испытывают детали и делят их между несколькими «корзинами» на основе устройств. ‘ спектакль. Как только они это сделают, они смогут продавать устройства с лучшими характеристиками за большие деньги.

Я полностью уверен, что стратегия биннинга используется для 1N400x, но я не могу сказать, сколько пулов было произведено изначально. Я предполагаю, что 2 пула, из которых 7 бинов были получены. Это предположение основано на том факте, что данные для типичной емкости соединения в таблице данных имеют две области. Даже если я прав в отношении этого производителя, количество пулов может зависеть от производителя.

Разница между этими диодами заключается, главным образом, в их напряжении обратного пробоя. Есть много других параметров, которые отличаются; часть различий упоминается в техническом описании (как и вышеупомянутая емкость перехода), другие нет. В целом отношение x20 в напряжениях обратного пробоя (между 1N4001 и 1N4007) отражает существенные различия в свойствах соединений. Эти свойства должны влиять практически на любые электрические параметры диода.

Производители склонны представлять эти диоды как имеющие точно такие же свойства, потому что очень мелкие различия не важны для основных областей применения этих диодов. Есть приложения , которые требуют большей точности.

Люди говорят, что есть также приложения, которые используют преимущества обратного пробоя диодов. В этих приложениях вы можете захотеть выбрать подходящее напряжение пробоя. Я не знаю специфику, хотя.

Я предполагаю, что несколько лет назад, когда эти диоды были только что введены, а полупроводниковые процессы не были зрелыми, различия между различными диодами были более заметными.

Если цена одинакова и вы используете эти диоды в «стандартных» приложениях (например, низкочастотном выпрямлении), вы можете использовать любой из них, если он удовлетворяет вашим требованиям для напряжения обратного пробоя. Если вы планируете использовать их для чего-то более чувствительного, вы можете протестировать их все, чтобы увидеть, какой из них лучше.

Замена

Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.

Отечественные аналоги 1n4007

Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.

Если разлагающийся конденсатор прорывается, это может, по моему опыту, также привести к разрушению диодов в виде короткого замыкания, что может привести к дальнейшему разрушению. Впоследствии четыре развязывающих конденсатора были установлены параллельно диодам. Конечно, неплохой зрелище, но все же в безопасности. При следующем удалении шасси провода конденсаторов укорачиваются и переустанавливаются.

Вся процедура проходила с открытого дна. Шасси не нужно было удалять. Радио вверх дном на верстаке. Измерение последовательного резистора: значение последовательного резистора зависит от устройства. Без предшественника положительный полюс выпрямителя имел напряжение 290 вольт. Вы должны поэкспериментировать с определением чего-то. Для безопасности каждый из резисторов может выдерживать максимальную потерю мощности 8 Вт. Кстати, анодное напряжение при включении питания возрастает до напряжения без нагрузки 342 вольт, потому что холодные трубки все еще не могут тянуть ток анода.

Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.

Это напряжение должно быть поглощено просеиванием и сглаживанием электролитических конденсаторов. Выборочный выпрямитель в металлической кружке. Также есть много интересной справочной информации для чтения. Часто требуется снижение скорости в определенных точках.

Расскажем пошаговый алгоритм тестирования

При спуске локомотивы должны быть снабжены меньшим напряжением, чем при движении в гору. Медленный останов перед медленным вождением сигнала. . При высоком сопротивлении нагрузки в источнике тягового тока скорость снижается. С сопротивлением в линии электропитания скорость может быть легко уменьшена. Падение напряжения на резисторе больше не доступно для локомотива, так что он замедляется. Однако следует отметить, что снижение напряжения зависит от потребляемой мощности локомотива.

В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:

Маркировка диода in4007

В качестве резисторов должны использоваться резисторы с высокой нагрузкой. Типичные значения находятся в диапазоне от 5 до 10 Ом и грузоподъемности 10 Вт. С помощью поворотного переключателя можно уменьшить изменение напряжения. В положении 6 не происходит снижения. Проблему токовой зависимости снижения напряжения можно избежать с помощью диодов. На каждом диоде около 0, 7 вольт отбрасываются в прямом направлении. Таким образом, падение напряжения может быть установлено достаточно точно по количеству последовательно соединенных диодов.

• HEPR0056RT, выпускается компанией Моторола;
• среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
• у Филипса это BYW43;
• и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Производители

Производством диода 1N4004 занимается множество зарубежных компаний. На Российском рынке также представлено достаточно много компаний которые их выпускают.

Перечислим их:

• DACO SEMICONDUCTOR;
• ON Semiconductor;
• Central Semiconductor;
• Micro Commercial Components;
• Diotec Semiconductor;
• Rectron Semiconductor;
• Kingtronics International Company;
• Dc Components;
• Jinan Gude Electronic Device;
• NTE Electronics;
• Yangzhou yangjie electronic;
• Vishay Siliconix.

Скачать datasheet от этих производителей диода 1N4004 можно кликнув на название фирмы, если вы тут не нашли нужный, то можно поискать на просторах интернета, но это самые распространённые из тех которыми пользуются в нашей стране.

Как проверить 1N4007?

С проверкой данного полупроводникового компонента проблем не возникнет, он тестируется так же, как и обычные диоды. Для этого процесса нам понадобится только мультиметр или омметр.

Расскажем пошаговый алгоритм тестирования:

Этих действий вполне достаточно для определения работоспособности полупроводниковых диодов этой серии.

Диод 1N4007 — это мощное полупроводниковое устройство, которое наиболее часто используется в блоках питания. Если быть более точным — в выпрямительной их части, то есть в диодном мосту. Основная его задача — преобразовать переменное напряжение в постоянное, на котором работает большинство микроэлектронных компонентов на сегодняшний день. Принцип работы диода заключается в следующем. В одном направлении он открыт, и по нему без проблем проходит сигнал. Если же поменять полярность сигнала, то он закроется и практически ничего через себя не пропустит. Выпускается диод 1N4007 на Тайване. При этом задействуются компаний DIODES и RECTRON SEMICONDACTOR. Встречаются изделия и других торговых марок, но значительно реже.

Характеристики

Основные характеристики диод 1N4007 имеет следующие:

• вес 0,35 г;
• максимальная температура при пайке 250 градусов по шкале Цельсия не более 10 секунд;
• катод обозначается специальным кольцом, которое нанесено на корпус;
• максимальное (оно также называется «пиковое») напряжение — не более 1000 В;
• диапазон рабочих температур лежит в пределах от -55 до +125 градусов по шкале Цельсия;
• наибольшее значение тока через устройство не должно превышать 1 А;
• максимальное при открытом p-n переходе не более 1 В при значении тока 1 А.

Если обратить внимание на наибольшее допустимое значение потенциала, то можно понять, что это мощный диод, который спокойно будет работать с 220 или 380 В. Исходя из этого можно сказать, что он разрабатывался изначально для блоков питания. Диод 1N4007 наиболее часто можно встретить именно в выпрямительной части схемы

Диод 1N4007 наиболее часто можно встретить именно в выпрямительной части схемы.

Назначение

Основная сфера применения 1N4007 — это Другой, менее распространенной сферой их использования является силовая электроника. Это могут быть различные аналоговые усилители. В таком случае их внедрение позволяет значительно улучшить характеристики конечного устройства. Также можно их использовать в регулируемых где он успел себя прекрасно зарекомендовать.

Семейство

1N4007 — это только один из представителей целого семейства такого класса устройств. Сюда также входят 1N4001-1N4006. То есть в этой серии изменяется последний индекс. Чем он меньше, тем менее мощный полупроводниковый элемент используется. С огромной уверенностью можно сказать, что 1N4007 наиболее универсальный и может заменить любого представителя этого семейства, поскольку он наиболее мощный.

Аналоги

Полный аналог диода 1N4007 среди отечественной полупроводниковой продукции — это КД258Д. В свою очередь, аналогичными характеристиками обладают:

На этом возможный перечень аналогов не заканчивается, но это наиболее распространенные варианты замены.

Заключение

Широко используется для различных модификаций блоков питания полупроводниковый элемент 1N4007. Диод такого класса просто незаменим при создании или ремонте большинства устройств этого типа. Он без проблем может заменить любую единицу своего семейства. 1N4007 отличается высокой надежностью, невысокой стоимостью, а также универсальностью. Именно за счет этих факторов он нашел широкое применение.

Технические характеристики и применение

• Вес — 0,33 гр;
• Постоянное обратное напряжение (макс): 1000 Вольт;
• Постоянный ток (макс): 1 Ампер (при 75 градусах по Цельсию);
• Прямое напряжение (макс): 1,1 Вольт;
• Рабочая температура: -65…+175 градусы по Цельсию.

Основная область применения подобных диодов — это выпрямители тока, как было указано выше. Также неплохо показали они себя и в силовой электронике, где используются в основном как аналоговый усилитель. При применении их в любых устройствах, естественно, следует и улучшение технических характеристик. Все дело в том, что такие элементы являются очень мощными, и работают в установках с напряжением до 1000 вольт.

К тому же подобные элементы довольно успешно применяются в схемах блоков питания, имеющих регулировку по напряжению на выходе, что обусловлено, опять же, высокими показателями выносливости этих диодов.

Если говорить о возможности замещения подобных элементов аналогами, то заменить 1n4007 вполне уместно российской разработкой КД258Д. Этот отечественный диод совершенно ни в чем не уступает 1n4007, а потому смело можно его устанавливать. Также возможно использование зарубежных аналогов, вроде IN3549 или IN2070.

Как проверить 1N-4007

Диод 1n4007

Проще всего этот компонент проверить с помощью мультиметра в режиме диодной прозвонки. На галетном переключателе (барабане) он обозначается символом этого электронного компонента. Тест выполняется в 2 этапа. В одном случае красный щуп прибора подключается к аноду, а чёрный – к катоду диода. Мультиметр должен показать падение напряжения в 600-700 мВ. Во втором случае полярность подключения меняется, т.е. красный – на катод, чёрный – на анод. Прибор покажет «1». Это означает, что в таком направлении диод не проводит ток. Если оба этих условия выполняются, то деталь считается исправной.

Обратите внимание! Существует такое понятие, как плавающая неисправность. При этой проблеме деталь может то работать, то не работать без ведомых причин

Т.е

при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко

Т.е. при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко.

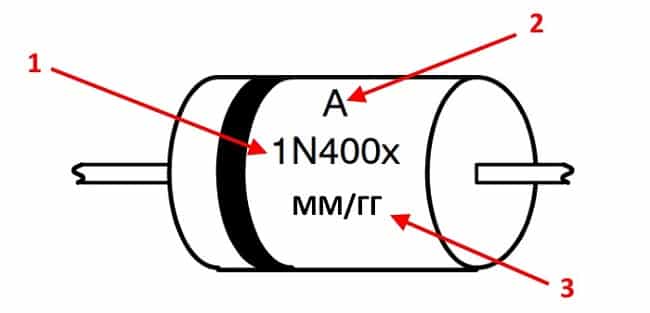

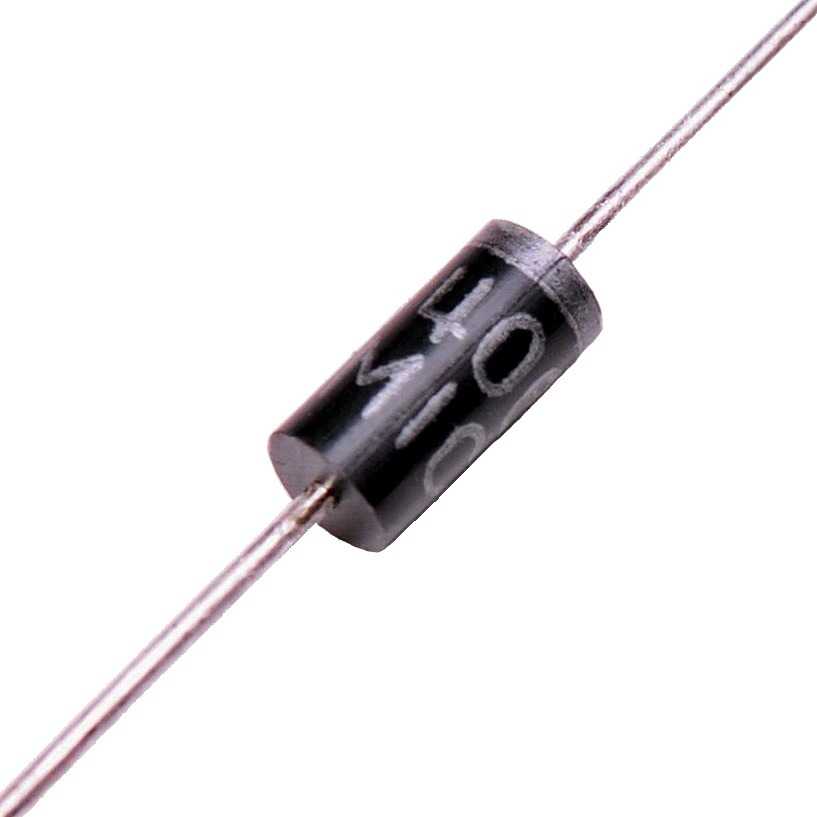

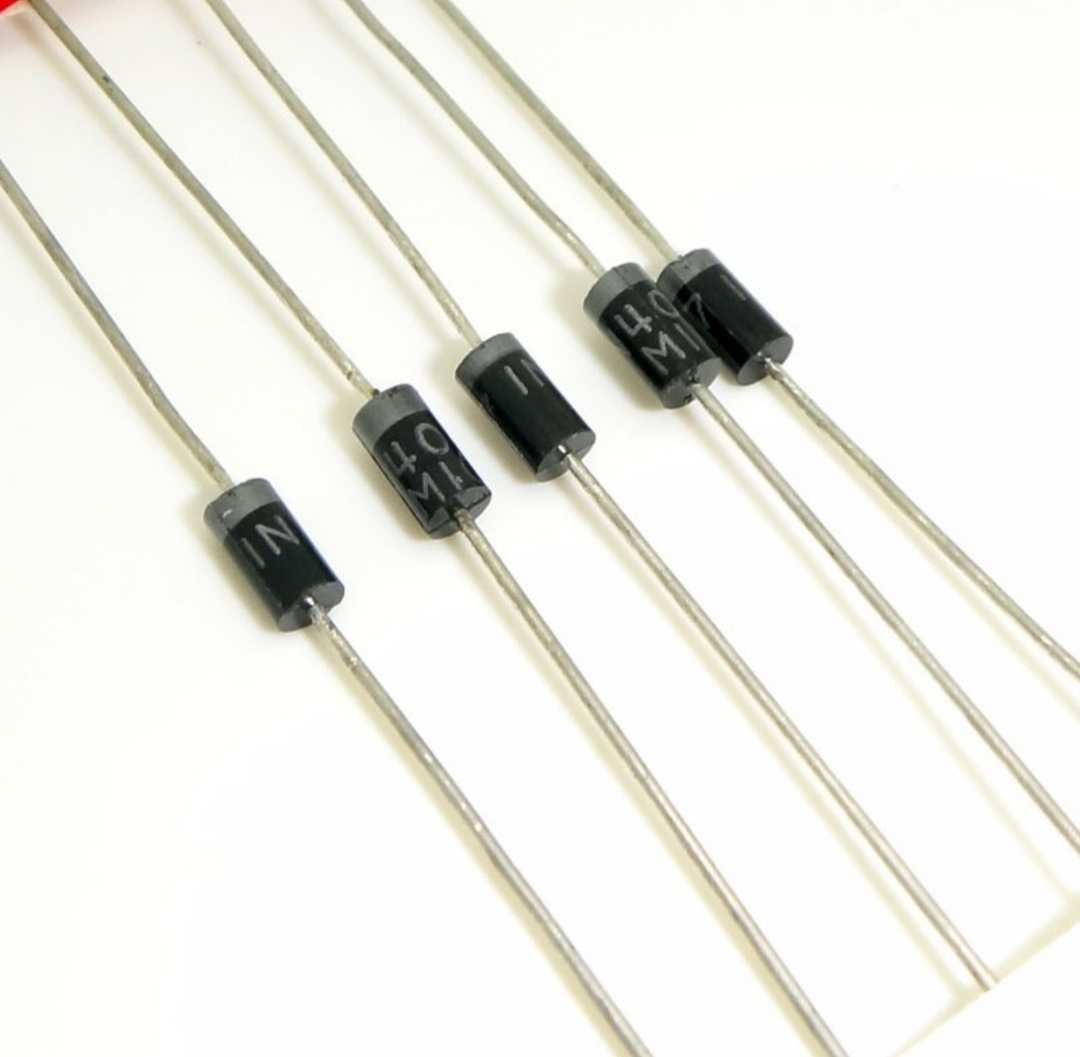

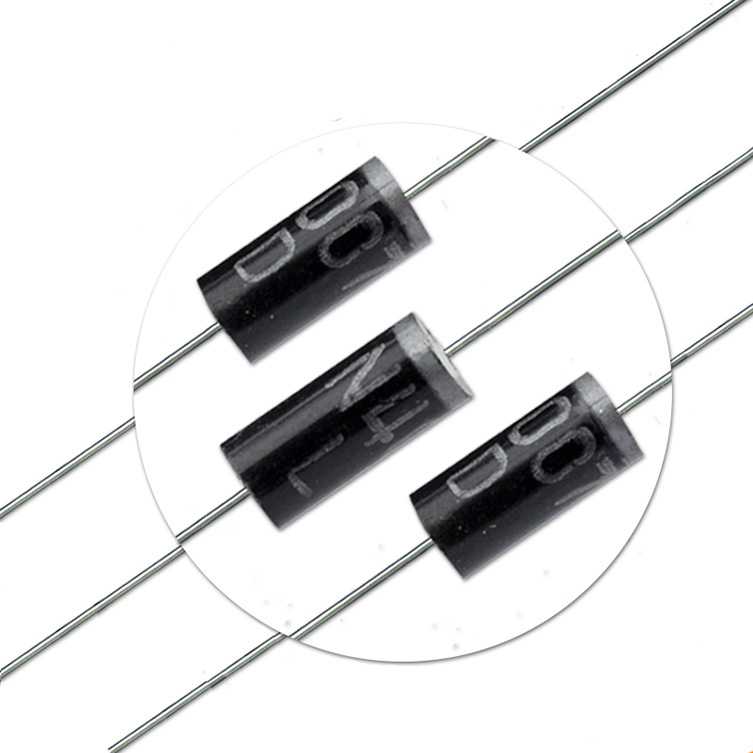

Маркировка диода

Одного корпуса недостаточно для того, чтобы идентифицировать деталь. Поэтому принято использовать краткую маркировку. В случае с диодами из линейки 1N400Х обозначения на корпусе говорят о следующем:

1. название серии от 1N-001 до самого мощного из линейки 1N-4007;
2. код завода-изготовителя электронного компонента;
3. дата выпуска детали с указанием месяца и года.

Буквы на диоде

Рассматриваемый диод выпускается и в корпусе для поверхностного монтажа (SMD). Такие детали получаются ещё меньше по размерам, поэтому их маркировка упрощена до двух символов.

Соответствия обычных и SMD диодов

Альтернатива 1N4007

Бывает такое, что под руками нет конкретного диода для его замены в случае поломки, именно тогда на помощь могут прийти аналоги, которые имеются как от отечественных, так и зарубежных производителей. Ниже вы сможете узнать, чем заменить 1n4007.

Отечественные аналоги

Одним из наиболее привлекательных вариантов замены подобного диода будут модели из серии КД 258Д, имеющие невероятные характеристики, а некоторые точно такие же показатели. А некоторые из параметров превосходят те, что имеются у диода модели 1N4007.

Иногда в качестве замены используются другие диоды, имеющие частично меньшие параметры: Д226, КД208-209, КД243 и КД105. Перед их установкой следует узнать совместим ли данный вариант диодов для вашего устройства, а также сравнить основные характеристики.

Зарубежные аналоги

Если смотреть на модели зарубежных, то тут также имеются полноценные варианты замены. Для наиболее корректного примера представляем вам несколько вариантов аналогичных модели 1N4007.

• Диод HEPR0056RT, который выпущен компанией Моторола.
• среди лучших компаний считается Томпсон, у которых имеются два легкозаменяемых образца диодов марок: BYW27-1000, а также BY156.
• Компания Филипс предлагает BYW43.
• Три невероятно аналогичных компонента (10D4, 1N2070, 1N3549), разработанные компанией Диотек.

Именно такие аналоги из зарубежья вы сможете использовать для адекватной замены подобного варианта диодов.

Монтаж 1N-4007

Диод 1n5819: характеристики

Деталь устанавливается на плату точно так же, как и любые другие двухвыводные элементы. Алгоритм действий следующий:

1. С помощью специальных игл и паяльника прочищаются от старого припоя монтажные отверстия для детали. Ещё удобнее применять оловоотсос.
2. Выводы диода вставляются в отверстия согласно полярности. Она указана как на плате, так и на самой детали.
3. Диод вплотную прижимается к плате. С другой её стороны выводы загибаются. Это необходимо, чтобы зафиксировать деталь перед пайкой.
4. Выводы припаиваются к контактным площадкам. Лишние отрезки укорачиваются до минимальной длины.

Как проверить 1N4007?

С проверкой данного полупроводникового компонента проблем не возникнет, он тестируется так же, как и обычные диоды. Для этого процесса нам понадобится только мультиметр или омметр.

Расскажем пошаговый алгоритм тестирования:

1. включаем прибор и переводим его в режим «Прозвонка» так, как продемонстрировано на рисунке. Если у вас другая модель мультиметра, обратитесь к руководству пользователя, оно прилагается к каждому измерительному прибору.Режим для проверки диодов отмечен синим квадратом
2. Подключаем щупы к проверяемой детали, причем красный к аноду, а черный к катоду. При такой полярности через диод 1N4007 будет проходить ток, что отобразится на дисплее прибора. Если он показывает бесконечно большое сопротивление, значит, можно с уверенностью констатировать внутренний обрыв, и на этом заканчивать тестирование.
3. Меняем полярность подключения и смотрим на показания мультиметра. При смене направления (полярности) диод не пропускает через себя напряжение, следовательно, сопротивление будет бесконечно большим. Другие показания говорят о пробое перехода.

Этих действий вполне достаточно для определения работоспособности полупроводниковых диодов этой серии.

И в одном адаптере таких диодов четыре и на них собран диодный мост , он служит для получения из переменного напряжения постоянного. Диод пропускает через себя ток только в одном направлении, отсекая одну из полярностей напряжения.

Кстати в особо дешевых зарядных устройствах используют однополупериодное выпрямление и экономят три из 4-х диодов. Но если мощность блока питания больше одного Ватта, то все таки лучше использовать диодный мост, так как однополярное выпрямление дает намного большие пульсации, такой режим намного более тяжелый для фильтрующих конденсаторов.

Цветным кольцом на корпусе 1N4007 обозначается вывод катода.

Размеры корпуса и выводов 1N4007 приведены на следующем рисунке.

Так как 1N4007 производиться с выводами достаточной длинны, то диод может устанавливаться как вертикально, так и горизонтально.

Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение.

1N4001	1N4002	1N4003	1N4004	1N4005	1N4006	1N4007
максимально допустимое обратное напряжение, В	50	100	200	400	600	800	1000
максимальное напряжение переменного тока (действующее значение), В	35	70	140	280	420	560	700

Так как стоимость диодов из всей серии 1N4001-1N4007 очень низка, а разницы в стоимости между типами практически нет, то особого смысла использовать в разработках разные типы и плодить номенклатуру нет. Можно везде ставить 1N4007, даже если при ремонте нужно заменить диод из этой серии на меньшее напряжение.

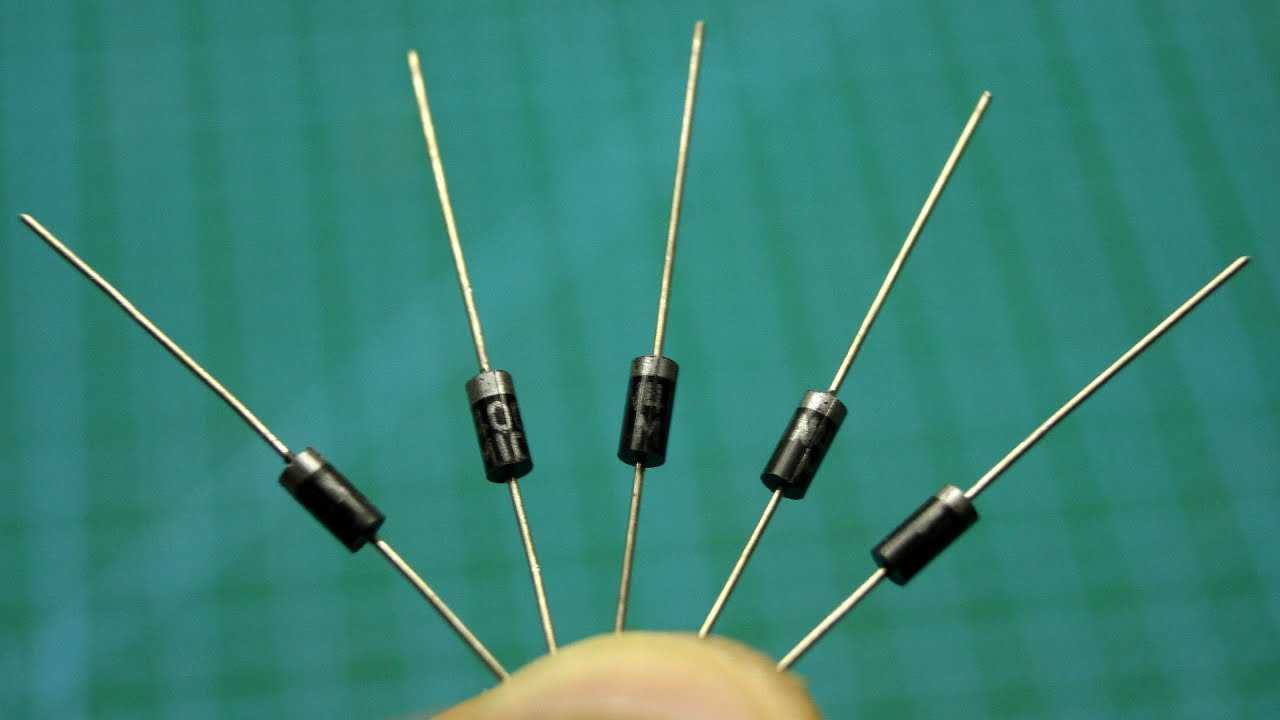

Технические характеристики

Ниже будет ссылка на скачивание Datasheet, а пока разберём технические характеристики UF4007, на которые следует обратить внимание при проектировании радиоаппаратуры. Первое на что следует обращать внимание — это максимально допустимые значения. При подборе аналогичного прибора для замены не забывайте также  учитывать эти данные

Следует помнить, что реальные рабочие параметры должны быть приблизительно на 20% меньше максимальных. Прибор не может долго работать при нагрузках равных или больших допустимых. Тестирование проводится в лаборатории компании производителя при температуре окружающего воздуха +25ОС

При подборе аналогичного прибора для замены не забывайте также  учитывать эти данные. Следует помнить, что реальные рабочие параметры должны быть приблизительно на 20% меньше максимальных. Прибор не может долго работать при нагрузках равных или больших допустимых. Тестирование проводится в лаборатории компании производителя при температуре окружающего воздуха +25ОС.

• Максимальная рассеиваемая мощность P_D = 2,08 Вт;
• Предельно допустимое пиковое обратное напряжение действующее на протяжении короткого промежутка времени V_RRM = 1000 В;
• Диапазон температур, при которых диод можно хранить T_STG = -55 … +125ОС;
• Максимально возможное запирающее напряжение V_DC = 1000 В;
• Наибольший возможный средний прямой ток (измеренный при температуре 55ОС) I_F(AV) = 1 А;
• Предельно допустимый импульсный ток (продолжительность импульса не более 8,3 мсек.) I_FSM = 30 А;
• Наибольшее среднеквадратичное значение действующего напряжения V_RMS = 700 В;
• Диапазон температур, при которых диод может работать T_J = -55 … +125ОС;

Кроме рассмотренных выше максимально допустимых параметров, разработчику нужно также знать и электрические характеристики используемого прибора. Фирмы, выпускающие рассматриваемое нами устройство размещают их сразу после предельно допустимых. Значения, приведённые в таблице ниже, были измерены при температуре +25ОС. Значения остальных физических величин, при которых производились измерения, приведены в отдельном столбце, который называется «Режимы измерения».

Параметры	Режимы измерения	Обозн.	Значение	Ед. изм
Предельная разность потенциалов	IF = 1 А	VF	1,7	В
Наибольший обратный ток	TJ = 25°C	IR	5	мкА
TJ = 100°C	100	мкА
Время обратного восстановления	IF= 0.5A, IR= 1.0A, IRR= 0.25A	TRR	75	нсек
Емкость перехода	VR= 4.0 В, f = 1.0мГц	CJ	16	пФ

Теперь рассмотрим температурные характеристики UF4007. Данные параметры требуется знать при проектировании системы охлаждения. Они показывают, как будет увеличиваться температура устройства, при увеличении рассеиваемой на нем мощности.

Параметр	Обозначение	Значение	Ед. изм
Термическое сопротивление, кристалл — окружающая среда	RθJA	60	ОС/Вт
Термическое сопротивление, кристалл — корпус	RθJL	30	ОС/Вт

Отечественные и зарубежные аналоги

Полного отечественного аналога диодов (корпус, серия, характеристики линейки) нет. Поэтому к замене надо подходить творчески исходя из наличия места для установки.

Оптимальный вариант – КД258 в стеклянном корпусе («капелька). Параметры во многом совпадают, а также не будет противоречия по установочным размерам

Надо обратить внимание и на самый популярный отечественный диод на ток 1 А — это КД212 (с обратным напряжением 200 В). Замена несколько затруднена несовпадением габаритов

Размеры в плане позволяют поставить КД212 вместо 1N4001 — 1N4007, но высота российского диода 6 мм против 2,7 у зарубежного, поэтому надо смотреть по наличию свободного пространства по вертикали

Также затрудняет прямую замену то, что расстояние между выводами у КД212 всего 5 мм, а выводы 1N400X можно согнуть на расстоянии не менее 8 мм (длина корпуса плюс 2х1,27 мм). И это также затрудняет непосредственную замену.

Если точно известно, что фактический прямой рабочий ток намного меньше 1 А, то можно попытаться заменить зарубежный прибор на КД105 или КД106. Их наибольший прямой ток – 0,3 А (обратное напряжение, соответственно, 800 и 100 В). Эти диоды по форме напоминают 1N400X, хотя по размерам больше. КД105 к тому же имеет ещё и ленточные выводы, что создает дополнительные проблемы для установки в существующие отверстия. Но можно попробовать припаять прямо к дорожкам с обратной стороны платы.

Если рабочего тока КД105(106) не хватает, то есть вариант замены на КД208. Здесь также придется решать проблему увеличенного размера корпуса, а также ленточных выводов. Можно поискать и другие аналоги, подходящие по параметрам – ничего сверхвыдающегося и уникального в характеристиках серии 1N400X нет.

Из зарубежных диодов отлично подходит на замену HER101…HER108 – одноамперный диод в том же корпусе. Стоит подороже, потому что его характеристики повыше – обратное напряжение до 1000 В. Этот прибор имеет высокое быстродействие. Но при такой замене эти параметры не задействуются.

Также надо обратить внимание на импортные изделия:

• HERP0056RT;
• BYW27-1000;
• BY156;
• BYW43;
• 1N2070.

Во многих случаях эти приборы могут заменить 1N400X, но в каждом конкретном случае надо смотреть параметры.

Необходимость поиска аналога – редкий случай. Диод 1N400X продается в любом магазине электронных компонентов, добыть его можно из любого неисправного аппарата-донора. В этом случае перед установкой надо проверить исправность полупроводникового прибора.

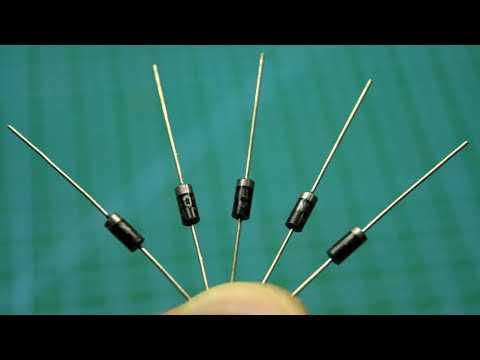

Watch this video on YouTube

Описание, характеристики и схема включения стабилизатора напряжения КРЕН 142

Что такое диодный мост, принцип его работы и схема подключения

Описание характеристик, назначение выводов и примеры схем включения линейного стабилизатора напряжения LM317

Что такое полупроводниковый диод, виды диодов и график вольт-амперной характеристики

Принцип работы и основные характеристики стабилитрона

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность
