Поперечная дифференциальная защита генератора принцип действия

Что является источником токов обратной и нулевой последовательностей?

Ток нулевой последовательности это:

Сумма мгновенных значений токов трех фаз трехфазной системы Система нулевой последовательности существенно отличается от прямой иобратной тем, что отсутствует сдвиг фаз. Нулевая система токов по существу представляет три однофазныхтока, для которых три провода трехфазной цепи представляют прямой провод, а обратным проводом служитземля или четвертый (нулевой), по которому ток возвращается.

Составляющие обратной последовательности (ток, напряжение) возникают при появлении в сети любой не симметрии (обрыв фазы, включение несимметричной нагрузки, однофазное илидвухфазноеКЗ). Составляющие нулевой последовательности появляются при обрыве одной или двух фаз, однофазном или двухфазном КЗ на землю. ( при межфазных замыканиях без земли, составляющие равны нулю) Ток обратной последовательности, как известно из , появляется при любом несимметричном, а кратковременно и при трехфазном КЗ. Ток нулевой последовательности используется для повышения чувствительности пуска ВЧ-передатчика при КЗ на землю, а пусковое реле фазного тока КА — при симметричных КЗ

Практически ток нулевой последовательности получают соединением вторичных обмоток трансформаторов тока в фильтр токов нулевой последовательности (рис. 7.11). Из схемы видно, что ток в реле КА равен геометрической сумме токов трех фаз:Ток в реле появляется только при однофазном или двухфазном КЗ на землю. Короткие замыкания между фазами являются симметричными системами, и соответственно этому ток в реле Iр=0 .

Зёх фазный ток — это когда фазы а,в,с отстоют друг от друга на 120градусов. Когда три фазы повёрнуты в 1 сторону — ток нулевой последовательности. Такое возникает при однофазных замыканиях на землю в сетях с заземлённой нейтралью. Поэтому применяются ТЗНП — токовые защиты нулевой последовательности для защиты от замыканий на землю — появился ток нулевой последовательности, значит есть замыкание на землю, защита срабатывает. . Токи обратной последовательности — это когда нарушен порядок чередования фаз. Возникают при межфазных замыканиях, для зашиты применяю ТЗОП — токовые защиты обратной последовательности. В двух словах так. Составляющие обратной последовательности (ток, напряжение) возникают при появлении в сети любой не симметрии (обрыв фазы, включение несимметричной нагрузки, однофазное или двухфазное КЗ).

Составляющие нулевой последовательности появляются при обрыве одной или двух фаз, однофазном или двухфазном КЗ на землю. ( при межфазных замыканиях без земли, составляющие равны нулю) Токи нулевой последовательности по существу являются однофазным током, разветвленным между тремя фазами и возвращающимся через землю и параллельные ей цепи. В силу этого, путь циркуляции токов нулевой последовательности резко отличен от пути, по которому проходят токи прямой или обратной последовательности Для практической реализации метода симметричных составляющих необходимо составлять три схемы замещения: прямой, обратной и нулевой последовательностей. Конфигурация этих схем и параметры их элементов в общем случае не одинаковы.

Схема прямой последовательности является той же, что и для расчета тока трехфазного замыкания. Из этой схемы находят результирующую ЭДС и результирующее сопротивление прямой последовательности: и . Началом этой схемы являются точки нулевого потенциала источников питания, концом – место короткого замыкания, к которой приложено напряжение прямой последовательности . Составляющие обратной последовательности возникают при появлении в сети любой несимметрии: однофазного или двухфазного короткого замыкания, обрыва фазы, несимметрии нагрузки.

Составляющие нулевой последовательности имеют место при замыканиях на землю (одно- и двухфазных) или при обрыве одной или двух фаз. В случае междуфазного замыкания составляющие нулевой последовательности(токи и напряжения) равны нулю.

Этот метод используют многие устройства РЗиА. В частности, принцип работы трансформатора тока нулевой последовательности основан на сложении значений тока во всех трех фазах защищаемого участка. В нормальном(симметричном) режиме сумма значений фазных токов равна нулю. В случае возникновения однофазного замыкания, в сети появятся токи нулевой последовательности и сумма значений токов в трех фазах будет отлична от нуля, что зафиксирует измерительный прибор (например, амперметр), подключенный ко вторичной обмотке трансформатора тока нулевой последовательности.

Для трехфазных транспозированых ЛЭП результат этого преобразования — точная матрица собственных векторов (матрица модального преобразования). Она одинакова как для тока, так и для напряжения.

Виды и особенности работы

Дифференциальная защита является одним из видов релейной защиты, которая отличается абсолютной селективностью и очень высокой скоростью срабатывания. Существуют такие виды дифзащиты: поперечная и продольная. Выбор соответствующей дифзащиты зависит напрямую от ситуации, а для того чтобы уметь безошибочно ее применять, необходимо знать, в каких случаях она применяется, принцип действия, а также основные недостатки и ограничения.

Продольная защита

Продольную дифзащиту необходимо устанавливать в роли основной для защиты мощных трансформаторов и автотрансформаторов.

Основные требования:

1. Одиночные трансформаторы и автотрансформаторы с мощностью от 6300 кВА.
2. Параллельно работающие трансформаторы и автотрансформаторы с мощностью от 4000 кВа.
3. Надежная и помехозащищенная линия связи между 2-мя трансформаторами.
4. Трансформаторы и автотрансформаторы с мощность от 1000 кВА (токовая отсечка не может добиться необходимой чувствительности при коротком замыкании на выводах с высоким напряжением, при этом максимальная защита должна быть не более 0,5 секунд).

Схема 1 — Продольная дифзащита трансформатора:

Принцип действия дифзащиты сводится к сравнению значений токов фаз, протекающиех по защищенным участкам соответствующих линий. Применяются трансформаторы тока, которые служат для измерения силы тока на защищенном участке цепи. Вторичные обмотки этих трансформаторов соединены с токовыми реле, в результате на обмотку реле попадает разница токов.

При нормальной работе разность значения токов в цепи токового реле будет равна нулю. Однако при коротком замыкании в обмотку реле поступит не разница, а сумма токов. Контакты реле замыкаются, и выдается команда на полное отключение поврежденного участка цепи.

Однако это все прекрасно работает только в теории. В реальном случае через обмотку токового реле будет протекать ток, который не равен нулю. Этот ток называется током небаланса.

Основные причины появления тока небаланса на обмотке токового реле:

1. Характеристики трансформаторов тока чаще имеют немного разные характеристики. На предприятии-изготовителе их выпускают попарно, предварительно проверяют и подгоняют их характеристики (изменение количества витков обмоток для соблюдения соответствия коэффициента трансформации трансформатора, который необходимо защитить).
2. Возникновение намагничивающего тока, который появляется в обмотках защищенного трансформатора. В нормальном режиме значение этого тока достигает до 5% от номинального . При холостом ходе трансформатора этот ток на непродолжительное время может превышать значение номинального в несколько раз.
3. Разные соединения первичной и вторичной обмоток трансформатора (звезда и треугольник). В этой интерпретации вектора токов в первичной и вторичной обмотках будут смещены на 30 градусов, что затруднит подбор количества витков. Это легко компенсировать с помощью соединения обмоток должным образом (на стороне звезды соединяют треугольником, а на стороне треугольника — звездой).

Необходимо учесть, что современные устройства, построенные на базе микропроцессоров, способны компенсировать самостоятельно и для этого нужно просто указать в настройках этого устройства.

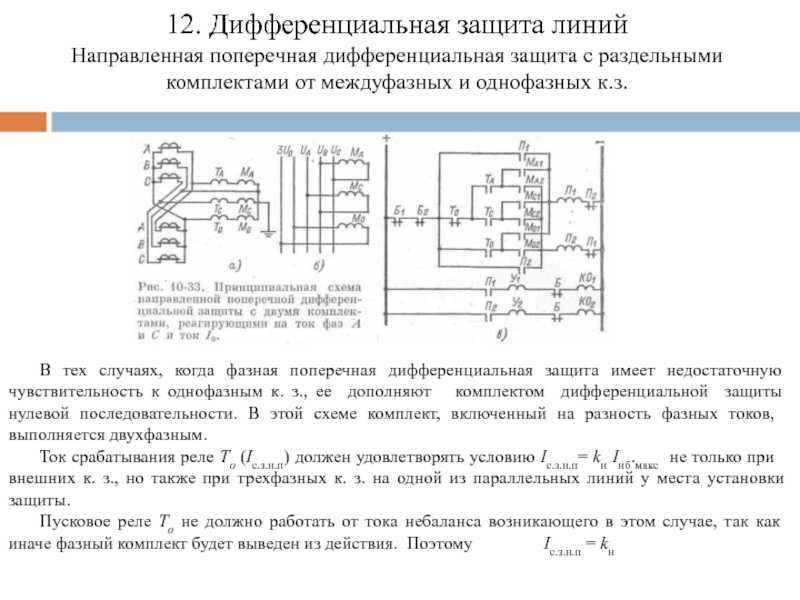

Поперечная защита

Применяется только на высоковольтных линия. Поперечная дифференциальная защита выбирает и обесточивает одну поврежденную линию.

Она состоит из токового реле направления мощности, которое подключается, как и в продольной дифзащите, с соответствующего участка на разность токов.

Ток подается на реле через последовательно соединенные контакты для автоматического вывода защиты при отключении проблемной линии, во избежание ее действия при КЗ (коротком замыкании). Вращающий момент у реле направления мощности зависит напрямую от тока, напряжения, а также от угла между этими векторными величинами.

При коротком замыкании значение тока на одной из линий будет больше, чем на другой, и ток в реле будет иметь такое же направление, как и в первой линии. Следовательно, реле замкнет свой контакт (силы тока будет достаточно для притягивания сердечника), и дифзащита отключит линию с большим значением тока. То же самое произойдет и при повешении значения номинального тока во второй линии, но разомкнется уже другая контакторная группа.

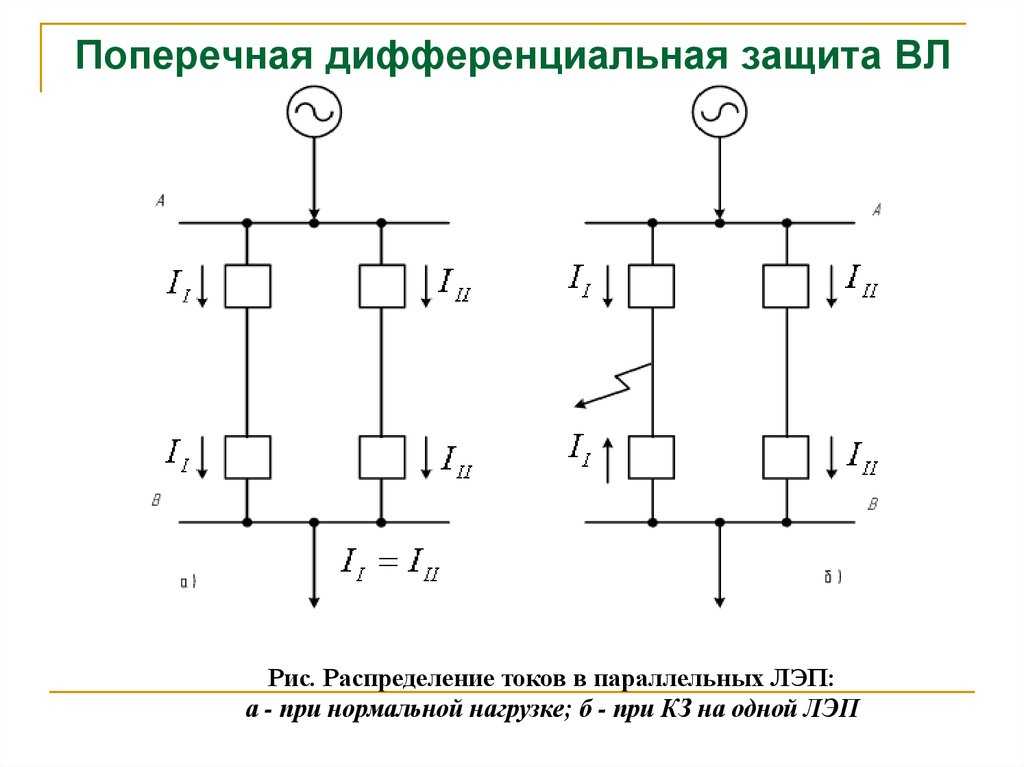

Схема 2 — Поперечная дифзащита трансформатора

Принцип действия поперечной защиты примерно такой же, как и у продольной, но есть главное отличие: трансформаторы тока следует установить на концы отдельных линий, которые подключены к данному участку.

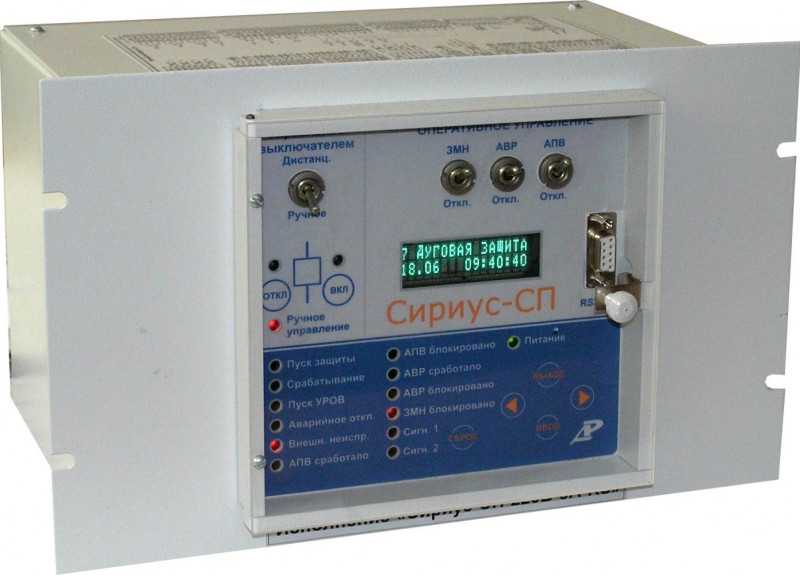

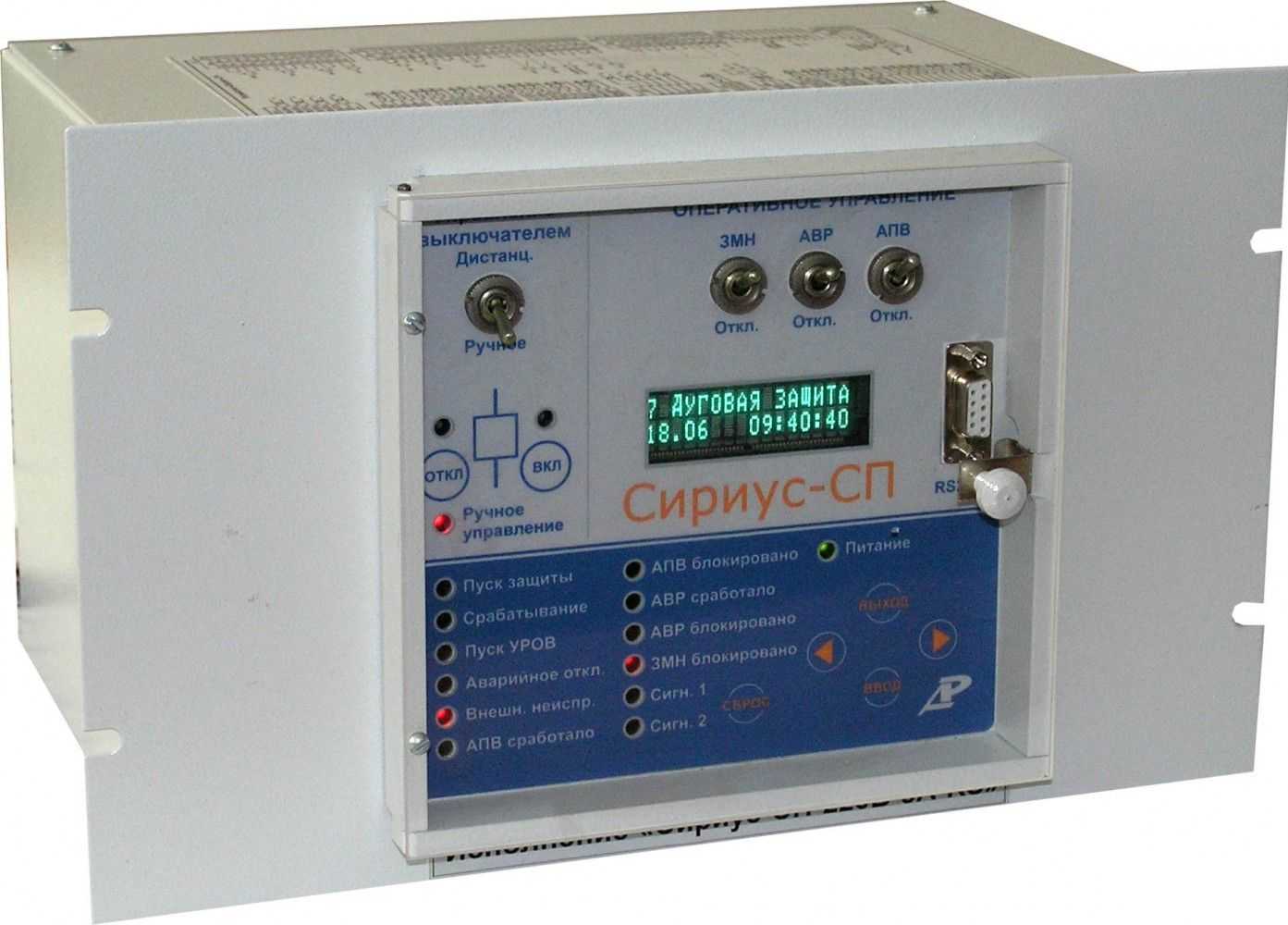

Микропроцессорные терминалы дифференциальной защиты

Вышерассмотренные реле принадлежат к электромеханическим, выпуск которых ведется довольно давно. Несмотря на высокую надежность, морально устройства уже устарели.

Дальнейшее совершенствование дифзащиты трансформатора подразумевает постепенную замену данных элементов на микропроцессорные терминалы защит, производимых ведущими электротехническими предприятиями.

Данные системы способны определять раз

ницу токов в автоматическом режиме и своевременно ее компенсировать. При их задействовании вторичные обмотки измерительных трансформаторов тока соединяются по типу звезды на сторонах контролируемого участка с указанием этого в настройках защитного устройства.

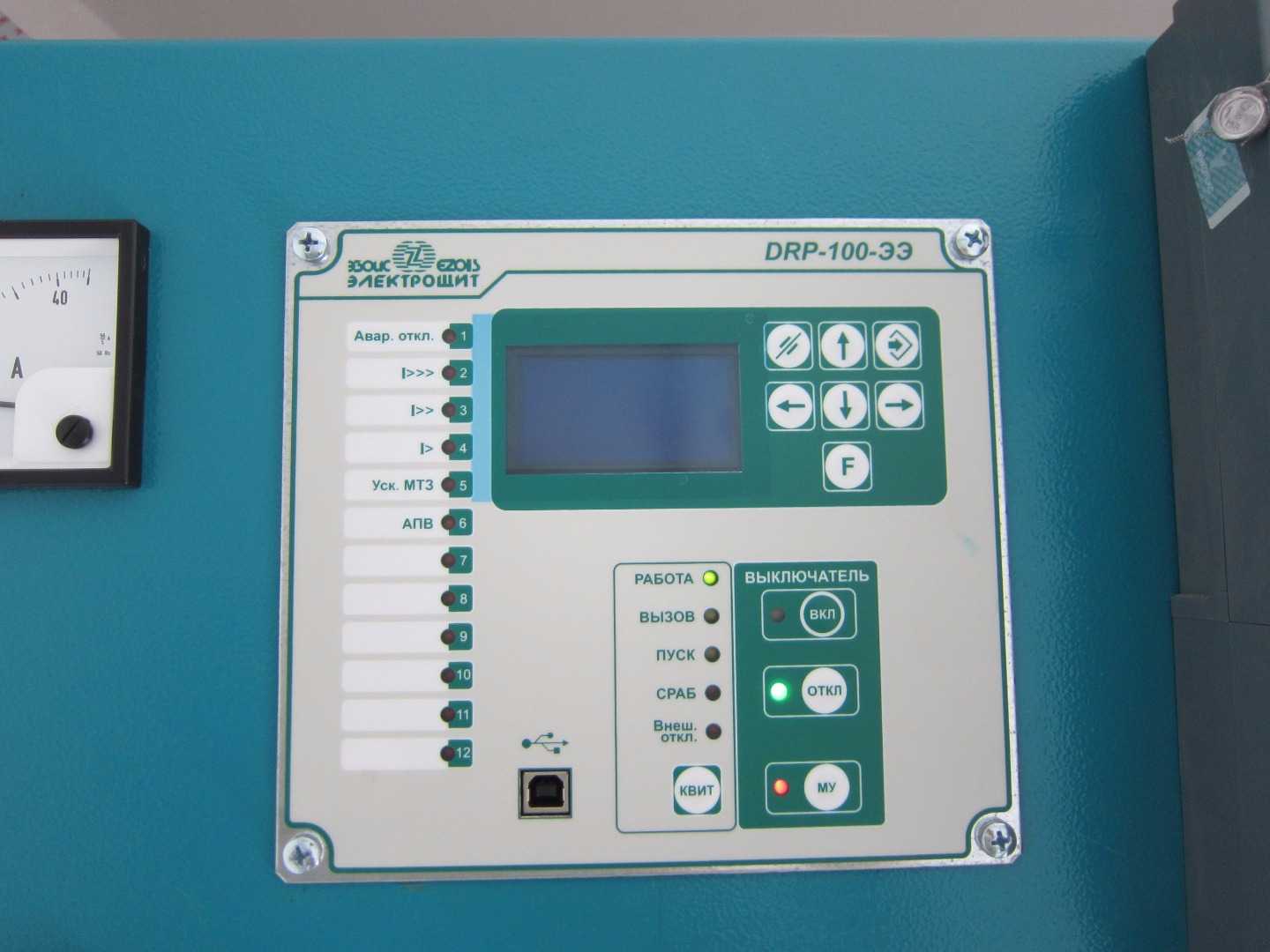

Микропроцессорные терминалы.

Дополнительные типы защиты

Токи срабатывания пусковых реле должны быть больше, чем токи небаланса во время внешнего короткого замыкания. Чтобы избежать ложных срабатываний при отключении одной из линий и прохождении по оставшейся максимального тока нагрузки, необходимо, чтобы он был больше разности потенциалов небаланса. При наличии на линии дифзащиты поперечно направленного типа необходимо предусмотреть дополнительные степени.

Они позволят проводить защиту одной линии при отключении параллельно работающей. Как правило, они используются для защиты от сверхтока перегрузки во время внешнего короткого замыкания (в этом случае не происходит реагирование дифференциальной защиты). Ко всему прочему, допзащита является резервной к дифференциальной (в том случае, если последняя отказала).

Зачастую применяются направленные и ненаправленные токовые защиты, отсечки и т. д. Поперечно направленная дифференциальная защита проста по конструкции, весьма надежна и получила широкое применение в электросетях с напряжением от 35 тыс. вольт. Вот так и функционирует дифференциальная защита, принцип действия ее довольно простой, но все равно нужно знать хотя бы основы электротехники, чтобы разобраться во всех тонкостях.

• Сравнение светодиодных и люминесцентных ламп: чем отличаются, существенна ли разница, таблица сравнения



• Трехфазный счетчик: устройство и разновидности агрегатов, как правильно подключить прибор учета электроэнергии



• Влияние внутритвэльной среды топлива повышенного выгорания на коррозионное растрескивание под напряжением оболочек твэлов

Дифференциальная защита шин (ДЗШ)

Особенности применения и срабатывания разных защит трансформатора

Шины и шинные сборки являются ключевым надёжным токоведущим элементом электроустановки, соединяющим источник напряжения с распределительным устройством или же самим действующим агрегатом. Он отличается высокой нагрузочной способностью и возможностью визуального контроля за состоянием изоляторов. При этом многие знают что нужно выполнять схемы, защищающие электрооборудование, а шины при этом очень часто остаются не защищёнными.

Основные виды повреждений шин:

1. Неправильные или ошибочные манипуляции обслуживающего персонала с переключениями шинных разъединителей;
2. Фазное перекрытие или же короткое замыкание на землю из-за ухудшения изоляции посредством загрязнения изоляторов;
3. Пробой при атмосферных агрессивных явлениях (гроза, молния);
4. Неполадки изоляторов разъединителей с обеих сторон.

Для защиты шин используется в основном дифференциальная токовая защита. Принцип её действия аналогичен, и основан на сопоставлении токов в присоединениях защищаемых шин. Когда шины находятся в нормальном рабочем состоянии в катушке реле дифференциальной защиты протекает только лишь ток небаланса, который не приводит в действие подвижный механизм реле. Во время фазного замыкания о реле защиты получит ток, величина которого будет равна сумме всех токов, питающих присоединение, где произошел пробой.

Основные преимущества такой защиты это:

1. Высокая скорость срабатывания;
2. Отличная селективность;
3. Сравнительно несложная реализация.

Недостаток здесь один — это ложное срабатывание, возможное чаще всего, при обрыве монтажных (соединительных) проводов, который может возникнуть вследствие различных причин как электрических, так и механических. Для того чтобы максимально уменьшить вероятность ложного срабатывания необходимо ток срабатывания ДЗШ подбирать немного больше, чем рабочий ток самого мощного присоединения. Зона действия данной защиты ограничивается непосредственно промежутком где установлены ТТ, её срабатывание направлено на отключение от напряжения всех питающих присоединений. Для ручного контроля за током небаланса, на панели управления, устанавливается миллиамперметр и обслуживающий персонал обязан проверять его, нажав на соответствующую кнопку. Это действие персонал обязан производить один раз в смену, с записью в оперативный журнал.

Дифференциальная защита ошиновки выводится с работы в следующих случаях:

1. Появление звукового или светового сигнала о неисправности токовых цепей или увеличение тока небаланса;
2. Если произошло новое подключение, токовые цепи которого не присоединены к системе защиты, а также не были правильно сфазированы;
3. При плановой проверке данной защиты.

Положительные качества дифференциальной защиты

Во время первых периодов магнитопровод насыщается очень сильно, трансформация практически не происходит. Но после того как затухнет апериодическая составляющая, периодическая часть начинает трансформироваться во вторичной цепи

Стоит обратить внимание на то, что у нее очень большое значение. Следовательно, электромагнитное реле срабатывает и производит отключение защищаемой цепи

Очень низкий уровень трансформации первые примерно полтора периода времени замедляет действие цепи защиты. Но это не играет большой роли при построении практических схем защиты электроцепей.

Дифференциальная защита трансформатора не срабатывает в случаях, если имеются повреждения электрической цепи вне зоны защиты. Поэтому временная выдержка и селективность не требуется. Время срабатывания защиты колеблется в интервале от 0,05 до 0,1 секунды. Это огромное преимущество такого типа дифзащиты. Но есть еще одно преимущество — очень высокая степень чувствительности, в особенности при использовании быстронасыщающегося трансформатора. Среди более мелких преимуществ стоит отметить такие, как простота и очень высокая надежность.

Библиотека функций защит RET 316

• трехфазная дифференциальная токовая защита двух- и трехобмоточных трансформаторов;
• максимальная токовая защита с независимой выдержкой времени (эта защита также может использоваться в качестве ограниченной токовой защиты от замыкания на землю);
• максимальная токовая защита с независимой выдержкой времени с оценкой амплитудного значения тока;
• максимальная токовая защита с обратнозависимой выдержкой времени с широким диапазоном характеристик (нормально инверсная, сильно инверсная, сильно инверсная с увеличенным временем, экстремально инверсная);
• защита от превышения температуры (защита от перегрузки), в которой создана тепловая модель системы, имеет две ступени: с действием на сигнал и отключение;
• защита от повышения напряжения с независимой выдержкой времени (может быть использована как защита минимального напряжения для блокировки максимальной токовой защиты);
• защита от перевозбуждения с обратнозависимой выдержкой времени; защита повышения (понижения) частоты (по дополнительному заказу);
• защита активной (обратной, реактивной) мощности.

(количество записанных аварий зависит от заданной длительности регистрации доаварийных и послеаварийных процессов – суммарное время запоминания составляет 5 – 10 с), функции логики: счет, задержка, логические операции «И», «ИЛИ», триггеры. Общение с устройством предусмотрено через персональный компьютер с помощью специальной программы интерфейса пользователя (требуется указать в заказе).

Даже краткое описание всех функций устройства требует отдельного выпуска, поэтому в данном издании ограничимся рассмотрением только алгоритма дифференциальной токовой защиты.

Устройство имеет девять аналоговых входов, которые могут быть использованы как токовые, так и для подключения к цепям напряжения (для трехобмоточного трансформатора при выполнении дифференциальной защиты на всех сторонах в трехфазном исполнении все девять аналоговых входов должны использоваться как токовые).

Особенности конструкции и принцип работы

Принцип работы трансформаторов тока основан на использовании закона электромагнитной индукции.

Прибор состоит из следующих элементов:

• первичной и вторичной обмоток;
• замкнутого сердечника (магнитопровода).

Принцип работы трансформатора Обмотки накручены вокруг сердечника, изолированно от него и друг от друга. Иногда первичная обмотка может заменяться медной или алюминиевой шиной. Трансформация величины электрического тока происходит за счёт разницы количества витков первичной и вторичной обмоток. В большинстве случаев устройство предназначено для снижения показателя тока, поэтому вторичная обмотка выполняется с меньшим количеством витков, нежели первичная.

Электроток подаётся на первичную обмотку при последовательном подключении. В результате на катушке формируется магнитный поток и наводится электродвижущая сила, вызывающая возникновение тока на выходной катушке.

К выходной обмотке подключают потребляющий прибор, в зависимости от целей, для которых используется устройство.

Некоторые устройства выполняются с несколькими выходными катушками, что позволяет путём переключения изменять величину трансформации электрического тока. В целях безопасности, для обеспечения защиты при пробое изоляции, выходной контур заземляется.

Как подготовить ЗОН к монтажу

Важный этап монтажа ЗОНа – предварительная подготовка

При подготовке важно следовать мерам предосторожности, а именно:

1. Монтаж осуществляется только руками профессионалов согласно правилам технической эксплуатации электрических установок.
2. При контакте с ножом и замере его покрытия напряжение должно отсутствовать.
3. Наладка и эксплуатация заземлителя производится ТОЛЬКО при наличии защитного заземления.
4. Во время подготовки категорически запрещается использовать неинверторные рукоятки.
5. При работе с заземлителем необходимо обеспечить сохранность изоляторов от механических повреждений.

Подготовка ЗОНа к монтажу состоит из нескольких этапов:

Осторожно распаковать заземлительное устройство.
Тщательно проверить оборудование на наличие дефектов и деформаций. При обнаружении недочётов следует обратиться к заводу изготовителю.
На заводские изделия наносится консервационная смазка, которую необходимо удалить перед монтажом. Для очистки деталей используют бензин или керосин.
Затем нужно проверить исправность работы механизмов.
После проверки заново нанести смазку.

Для очистки деталей используют бензин или керосин.
Затем нужно проверить исправность работы механизмов.
После проверки заново нанести смазку.

Продольная дифзащита

Преимущества:

• абсолютная селективность;
• можно применять без ограничений с другими видами;
• безотказна для ЛЭП небольшой длины;
• без задержки во времени отключает аварийный участок сети.

Недостатки:

• при проектировании дифзащиты для длинных ЛЭП значительно снижается эффективность ее действия. Для корректировки работы необходимы устройства контроля отказа вспомогательных проводов;
• возникает ток небаланса;
• высокая стоимость в случае применения реле с торможением;
• сложность реализации – необходимо сооружение линии связи между участками проводников, к которым производится подключение трансформатора тока.

Области действия:

• защита автотрансформатора и трансформатора;
• защита на ПС одиночного трансформатора или автотрансформатора с установленной мощностью более 6300 кВА;
• дифзащита параллельно работающих трансформаторов мощностью более 1000 кВА, если токовая отсечка выполняет корректно свою функцию.

Дифференциальная защита трансформатора

Принцип действия

Принцип работы аппаратов дифзащиты построен на сравнении значения токовых нагрузок, протекающих через защитные устройства на участках линии. Для замеров силы тока целесообразно применение трансформатора. Цепи двух ТТ соединяют с реле так, чтобы на него не действовала разница значений тока между обмотками трансформаторов. В реальных условиях эксплуатации всегда присутствует электроток небаланса.

Возникновение тока небаланса

• Возникновение намагничивающихся токов в обмотках трансформатора. В некоторых случаях, например, от действия переключения из режима ХХ на полную нагрузку, его значение может превышать номинальное. В связи с этим, ток уставки реле выбирают большим, чем максимальное значение намагничивающегося тока.
• ТТ не всегда абсолютно точно совпадают друг с другом по техническим характеристикам. Чтобы избежать негативных последствий, принцип испытаний трансформаторов на производстве заключается в подборе подходящих пар, которые поставляются в комплектах.
• Соединение обмоток. При разных соединениях (звезда-треугольник, например) также возникают токи небаланса. Уравнивание значений электротока невозможно решить путем подбора витков токового трансформатора. Сдвиг угла компенсируется соединением обмоток: треугольник для звезды и, наоборот.

Современная микропроцессорная продольная дифзащита снабжается устройством компенсации электротока небаланса.

Дифзащита трансформаторов применяется для предотвращения аварийных и ненормальных режимов работы при возникновении короткого замыкания между фазами, межвитковых КЗ и замыкания одной или более фаз на землю.

Дифзащита применяется как основный вид автоматического отключения для мощных трансформаторов и для трансформаторов меньшей мощности, в случае если другие виды защиты не обеспечивают требуемого быстродействия.

Принцип работы дифференциальной защиты заключается в сравнении токов входящих и выходящих из трансформатора,и отключении трансформатора при неравенстве токов.

Конструктивно дифзащита включает в себя (Рис. 1) два трансформатора тока ТТ₁ и ТТ₂ включенных по высокому и низкому напряжению и реле автоматики А. Коэффициент преобразования измерительных трансформаторов подобран так, что при возникновении короткого замыкания вне защищаемого участка (Рис.1 слева), результирующий ток проходящий через реле был равный нулю.

Рис. 1

При возникновении короткого замыкания возникает асимметрия втекающих и вытекающих токов (Рис. 1 справа). Через реле протекает ток, включающий схему защитного отключения. Высокая избирательность дифференциальной системы не требует реле времени, т.к. защита включается в идеальном случае только при внутренних КЗ.

В реальных условиях требуется настройка дифзащиты трансформатора для исключения ложного срабатывания.

При подаче напряжения на входные обмотки трансформатора возникает ток подмагничивания, вызывающий неравенство входных и выходных токов. Ток подмагничивания имеет вид затухающих колебаний.

Без нагрузки это влияние достаточно мало и составляет не более одного процента. При включении трансформатора с нагрузкой или восстановлении работы энергосистемы после замыкания,  разность токов может привести к срабатыванию защиты.

Для компенсации этого явления ток включения дифзащиты выбирают большим, чем ток подмагничивания. Загрубление тока срабатывания может привести к несрабатыванию защиты даже при наличии КЗ внутри трансформатора.

Исключить влияния тока подмагничивания можно при помощи искусственной блокировки защиты при подключении высокого напряжения.

При возникновении повреждения трансформатора или замыкания его выводов при блокированном автоматическом отключении задержка может привести к аварии.

В случае, когда указанные способы отстройки дифзащиты неприменимы из-за недостатков, используют трансформаторы тока с быстронасыщаемым магнитопроводом, которые не реагирует на быстротечные колебания подмагничивающего тока.

Для правильной работы измерительных схемы необходимо чтобы фаза втекающих и вытекающих токов совпадала.

Для компенсации фазового сдвига обмотки токовых трансформаторов включаются по такой же схеме, как и защищаемый трансформатор. В случае использования схемы соединения  обмоток «треугольник»/«звезда», трансформаторы тока включаются по обратной схеме – на входе «звезда», на выходе – «треугольник».

На линии, соединяющие трансформаторы тока с исполнительными цепями автоматики, возможны влияния помех, приводящих к ложным срабатываниям защиты. Для предотвращения этого измерительные цепи должны быть надежно экранированы. Зачастую дифзащиту устанавливают на отдельно расположенных трансформаторах для исключения влияния помех от смежных устройств энергетики.

Коэффициенты трансформации измерительных цепей должны обеспечивать равенство токов на входе и на выходе. На практике это условие недостижимо, потому трансформаторы токов выпускаются со стандартными напряжениями. Для этого в измерительные цепи вводят согласующие трансформаторы и автотрансформаторы.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Что такое напряжение нулевой последовательности? Схемы, применение, физический смысл

Система трехфазных напряжений в нормальном режиме работы является симметричной. Но, стоит произойти короткому замыканию, как симметрия нарушается. Для удобства распознавания видов КЗ и проведения расчетов применяется метод симметричных составляющих. Согласно ему любую трехфазную систему с момента КЗ можно, для удобства расчетов, представить в виде суммы напряжений трех симметричных систем:

• прямой последовательности;
• обратной последовательности;
• нулевой последовательности.

Все они являются мнимыми величинами, не существующими на самом деле. Но с помощью некоторых ухищрений их можно сделать реально осязаемыми, и применить на практике.

Устройства, выделяющие из системы трехфазных напряжений напряжение нужной последовательности, называют фильтрами. Рассмотрим одно из таких устройств, применяемое на практике для фиксации замыканий на землю.

Назначение дополнительных обмоток ТН

Особенностью напряжения нулевой последовательности (3Uo) является тот факт, что оно не появляется в результате междуфазных замыканий, а является только следствием КЗ на землю

Причем, не важно, где происходит замыкание: в электроустановке с изолированной или глухозаземленной нейтралью

Фильтром для выделения этой величины являются специальные обмотки трансформаторов напряжения (ТН).

Этот процесс происходит по-разному в зависимости от конструкции трансформаторов. Если используются три одинаковых ТН, у каждого из них имеется специальная обмотка, выводы которой обозначены буквами «Ад» и «Хд». Эти обмотки соединяются между собой последовательно, с обязательным соблюдением направления. Провод от вывода «Хд» фазы «А» идет на вывод «Ад» фазы «В» и так далее. Такая схема включения называется разомкнутым треугольником.

В итоге на оставшихся разомкнутыми выводах «Ад» первой фазы и «Хд» последней в любого случае повреждения в сети, связанного с замыканием на землю, появится 3Uo. Можно его измерить, а также использовать для работы сигнализации, подключив к обмотке реле напряжения. Можно использовать и для работы защит, но об этом – немного позднее.

В трансформаторах напряжения, объединяющих обмотки трех фаз в одном корпусе, не требуется выполнять внешние соединения для фильтра 3Uo. Все уже выполнено заранее, внутри корпуса трансформатора.

Если в предыдущем случае выделение 3Uo происходит путем последовательного сложения векторов напряжений за счет коммутации проводников, то внутри трехфазного ТН это происходит за счет сложения магнитных потоков в сердечнике. Поэтому, в зависимости от его формы, внутренняя схема соединений обмоток Ад-Хд может отличаться.

Но сути это не меняет: в итоге на корпусе рядом с выводами основных обмоток, использующихся для учета, измерения и защиты, появляется выводы от объединенной дополнительной обмотки 3Uo. Обозначается она точно так же, как и на однофазных ТН.

Интересное видео о ТЗНП смотрите ниже:

3.2.51

Для трансформаторов должны быть предусмотрены устройства
релейной защиты от следующих видов повреждений и ненормальных режимов работы:

_________________

     Здесь и далее в разд. 3 термин
«трансформаторы» распространяется и на автотрансформаторы
(соответствующих напряжений и мощностей), если в тексте не делается специальной
оговорки.

1) многофазных замыканий в обмотках и на выводах;

2) однофазных замыканий на землю в обмотке и на выводах,
присоединенных к сети с глухозаземленной нейтралью;

3) витковых замыканий в обмотках;

4) токов в обмотках, обусловленных внешними КЗ;

5) токов в обмотках, обусловленных перегрузкой;

6) понижения уровня масла;

7) частичного пробоя изоляции вводов 500 кВ;

однофазных замыканий на землю в сетях 3-10 кВ с
изолированной нейтралью, если трансформатор питает сеть, в которой отключение
однофазных замыканий на землю необходимо по требованиям безопасности (см.
3.2.96).

Рекомендуется, кроме того, применение защиты от однофазных
замыканий на землю на стороне 6-35 кВ автотрансформаторов с высшим напряжением
220 кВ и выше.

Монтаж

Монтаж на электростанциях, независимо от видов ЗОНа, производится по следующему алгоритму:

1. Подготовка плоскостей конструкций для установки опоры. Они должны быть ровными, так как небольшая неровность увеличивает риски возникновения сбоев в работе.
2. Затем происходит установка заземлителя на подготовленную ранее поверхность.
3. Крепежные элементы должны быть установлены плотно в специальных отверстиях.
4. После этого их необходимо крепко затянуть.
5. Затем происходит установка привода. Он присоединяется к ЗОНу трансформатора посредством сварки концов тяги с осью и вставкой.
6. Отрегулировать тягой изоляционное расстояние. Оно должно быть равно 8,9 см и более.
7. Произвести пробный запуск заземлителя.
8. Соединить подводящую шину с выводом заземлителя.
9. Затем необходимо удалить пыль с изолятора. Для этого нередко используют обычный растворитель для краски.
10. После завершения монтажа производится шлифовка и окраска монтажных швов.
11. Затем все соединения обрабатывают смазкой.
