Чем опасен для человека ток утечки
В отличие от выключателей автоматических, срабатывающих при коротких замыканиях или перегрузках в сети, УЗО осуществляет отключение питания от нагрузки при возникновении токов утечки. Их величина мала, поэтому обычные автоматы такие токи «не замечают». Но их воздействие опасно для человека. Например, при касании проводника, по которому проходит электроток 0,3 мА, человек чувствует что-то типа укуса муравья, при токе 15 мА от проводника уже будет сложно оторваться. А «утекающий» ток в 40 мА скует судорогами тело человека и диафрагму при касании поврежденного проводника. При возникновении такого тока высока вероятность попадания человека под напряжение, иногда немалое, оно может достигать и 220 В. Наверное, многие на себе чувствовали, как неприятно бьет током от работающей в ванной комнате стиральной машины.
Шаг №10 Производитель
Здесь мы не будет советовать конкретный бренд, хороших фирм и так достаточно, и все они на слуху:
ABB
Schneider
Hager и т.п.
Самое главное в этом деле, чтобы все УЗО в вашем щитке были от одного производителя, а не представляли из себя “сборную СССР”.
На этом выбор можно считать завершенным. Когда вы определились с количеством, токами утечки, номинальным током и другими многочисленными параметрами, представленным в пошаговом чек-листе, можете смело идти в магазин и говорить продавцу конкретные характеристики требуемого аппарата защиты.
https://youtube.com/watch?v=HBOuHPYQ0uw%3F
УЗО для освещения
УЗО на освещение также нужно устанавливать по всем правилам. Для чего это нужно сделать, будет рассказано далее. Даже в том случае, когда фазный провод был пущен через выключатель, нужно устанавливать защитное изделие на всю цепь осветительного прибора, ведь экстренное отключение электричества может понадобиться, при нестандартной работе светильника.
Например, может оторваться тяжёлая люстра и вместе с включёнными лампочками упасть на людей. В этот момент гарантированно произойдёт отключение электричества при его утечке. Предохранит изделие от поражения электрическим током и в сырых помещениях с низким потолком.
Например, в сыром подвале обязательно нужно установить прибор, который отключит подачу электрического тока к осветительному элементу в момент,
когда человек дотронется до влажной изоляции проводника или патрона лампы.
Также нужно оборудовать защитным устройством все уличные светильники, ведь эксплуатация таких изделий происходит в очень неблагоприятных условиях жары, повышенной влажности или низких температур, в зимнее время.
Несмотря на повышенную защиту светильников для улицы от влаги, со временем от механического повреждения, либо по другим причинам, может значительно истончаться изоляционный слой, и металлическая поверхность осветительного прибора, будет находиться под опасным для жизни напряжением.
Для чего устанавливать защитный механизм для освещения понятно, но для чего УЗО для трёхфазной сети, если его функция может быть заменена мощными автоматические выключатели?
Маркировка прибора
Что касается маркировки, то она наносится на корпус аппарата для удобства выбора его в плане подбора под условия эксплуатации
Основные характеристики УЗО, на которые необходимо обращать внимание:
- номинальный ток с единицей измерения ампер (А);
- дифференциальный с единицей измерения миллиампер (мА), это и есть ток утечки;
- тип самого прибора.
К примеру, на корпусе могут быть указаны номиналы: 50 А – большим шрифтом, ниже 300 мА – мелким шрифтом. Здесь же будет обозначен тип прибора в виде специального значка. Они показаны на нижнем рисунке, где и расшифровываются.
Обратите внимание, что электромеханический вид устройства не зависит от величины напряжения. Имеется в виду его функциональность
Электронный, наоборот, в полной от него зависимости. То есть, первый обязательно сработает даже в том случае, если напряжения в сети нет, второй никогда без напряжения работать не будет.
Здесь же на корпусе, обычно сбоку, обязательно производитель указывает схему подключения аппарата, что является хорошей подсказкой новичкам, которые решили своими руками провести монтаж прибора защиты и отключения от сети.
Итак, маркировка дает возможность сделать правильный выбор, точно подходящий под требования условий эксплуатации УЗО. Тот, кто разберется в ней и будет спокойно читать и понимать, что обозначает аббревиатура устройства, тот точно подберет аппарат под нужды электрической сети. Тем более, когда дело касается установки по участкам.
Есть еще один часто задаваемый вопрос, который звучит так – как можно отличить электро механическое УЗО от электронного? По внешнему виду вы его никак не отличите, поэтому советуем рассмотреть схему, нанесенную на корпус.
- У электромеханического на схеме дифференциальный трансформатор (обозначается значком, похожим на сигару, то есть прямоугольник со скругленными торцами) соединен напрямую с реле поляризации (оно обозначается квадратом).
- У электронного между трансформатором и реле установлено плато усилителя (оно на схеме в виде треугольника). Кстати, именно это плато и требует наличия напряжения, именно его приходится подпитывать.
Расшифровка маркировки и обозначений УЗО
Есть еще один вариант, как отличить два вида друг от друга. Для этого понадобится магнит, которым немного надо поводить по корпусу УЗО: сначала по лицевой панели, затем сбоку. Главное, чтобы прибор был включен. Если оно сработает на отключение, значит, это электромеханический аппарат, если нет, то электронный.
Принцип работы
Для защиты сети от КЗ используют автоматические выключатели, которые всегда должны ставиться вместе с УЗО
Сетевое напряжение подводится к электроприборам по двум проводам, один из которых является нейтральным, а второй фазовым. Нейтральный провод соединен с землей, а на фазовом находится переменное напряжение 220 В. При нормальной работе оборудования в каждом проводе течет ток одной и той же величины, но разный по направлению.
Если к оголенному фазовому проводу прикоснется человек, то через его тело начнет течь ток, который замыкается на землю. Этот ток называют током утечки. В фазовом проводе общий ток сразу же повышается на величину тока утечки, а в нулевом остается на том же уровне.
УЗО с помощью дифференциального трансформатора фиксирует возникшую разницу и мгновенно разрывает контакты сети. Отключение происходит очень быстро, за доли секунды, и критического поражения не происходит.
Такие УЗО называются «защитного типа» и выпускаются на разные токи утечки: 6, 10, 30 мА. Для обычных помещений устройства на 30 мА обеспечивают надежную защиту человека. В помещениях с повышенной опасностью (ванные комнаты, сырые подвалы) больше подойдут устройства с меньшим током утечки.
Токи утечки возникают со временем и в проводке за счет ухудшения изоляции. Они могут достигать значительных величин, особенно в больших домах с распределенной электрической сетью, и вызывать возгорание. Для предупреждения пожаров ставят УЗО 100-300 мА, которые так и называют «пожарные».
Необходимо учесть, что все эти устройства реагируют только на возникновение тока утечки. Они не защищают сеть от короткого замыкания, потому что при КЗ не возникает дисбаланса токов в нейтральном и фазовом проводниках, хотя он и увеличивается в недопустимые тысячи раз. Для защиты сети от КЗ используют автоматические выключатели, которые всегда должны ставиться вместе с УЗО.
Что такое УЗО в электрике
Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое узо, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек. Для того чтобы получить полное представление о том, что такое узо в электрике. о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.
В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает. Если говорить языком принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения возникающего при определенных условиях.
Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.
УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.
Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха. Практика показала, что УЗО, которое еще иногда называют дифференциальным выключателем. очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.
Но все же, что такое узо в электрике. – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством. УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.
Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает? Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю. Что понимается под выражением утечка тока?
Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.
Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим УЗО защищает от возникновения пожара возникающего из-за замыкания и тлеющей изоляции и от поражения током людей.
Принцип работы УЗО (УЗО-Д)
В основе работы УЗО-Д заложена фиксация тока утечки на «землю» и отключения сети при ее появлении. Факт утечки обнаруживается по разнице между токами: выходящим из УЗО и возвращающимся в него через нейтраль.
Если сеть в порядке, то они равны по величине, но противоположны по направлению. При появлении утечки, например, человек коснулся провода, часть тока уйдет через его тело «на землю» по другому контуру, и в итоге ток возвращающийся в УЗО через нейтраль будет меньше выходящего.
Такая же ситуация возникнет, если в каком-то электроприборе нагрузки нарушилась изоляция и под напряжением оказался корпус или другая деталь. Человек, задев за них создаст дополнительный контур «на землю», часть тока пойдет по нему и баланс нарушится (эта ситуация показана на рисунке).

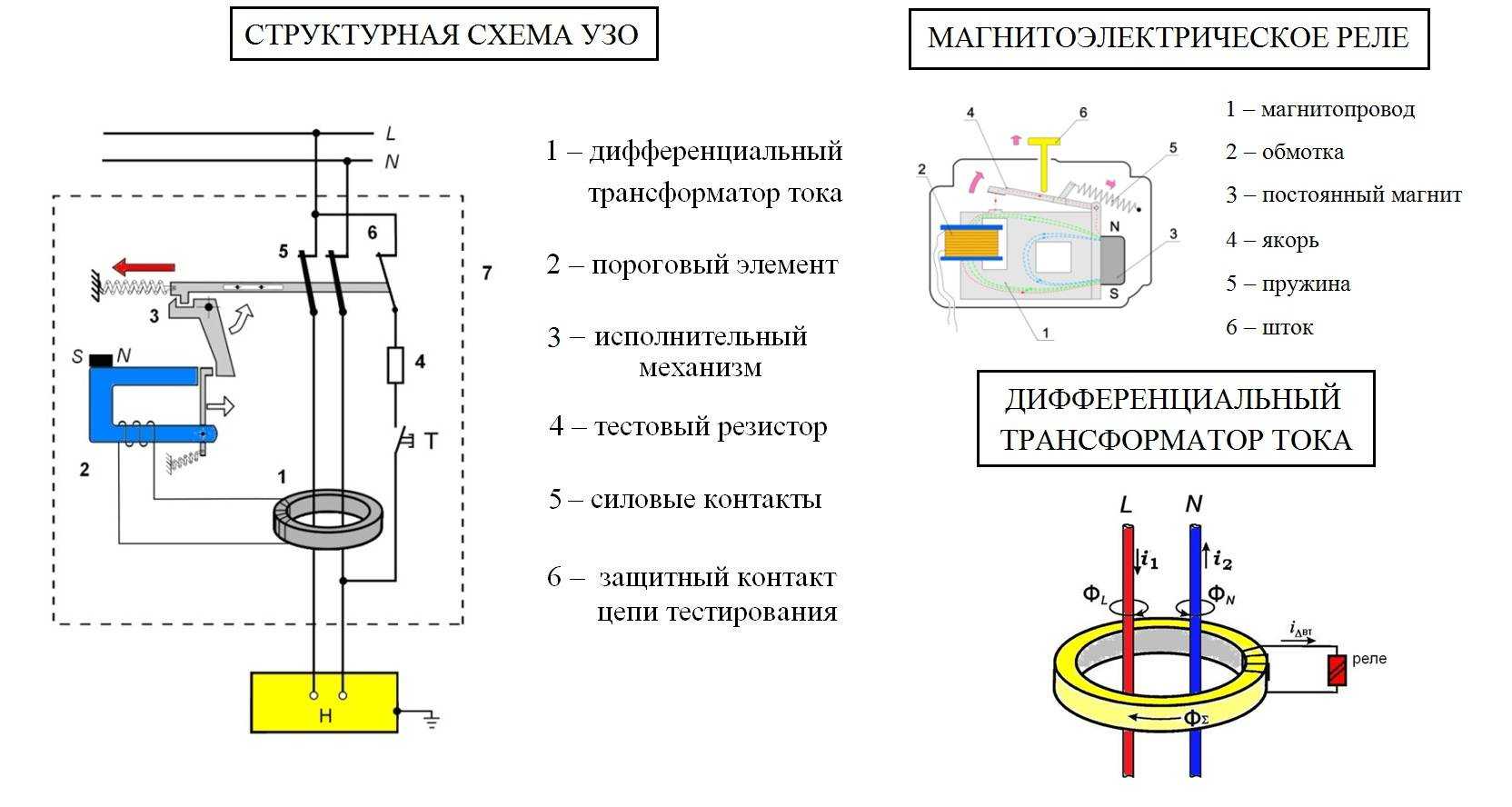

Разницу между выходящим и входящим токами засекает трансформатор с сердечником в виде кольца. Фазный провод и нейтраль N проходят внутри него и служат первичной обмоткой. Вторичная обмотка подключается к исполнительному механизму, размыкающему контакты.
Разумеется, при повреждении изоляции контур ответвления может образоваться и без «участия» человека, но и в этом случае УЗО также сработает и защитит участок сети от опасных последствий (например, нагрева и пожара). Символом «Т» на рисунке обозначена кнопка, включающая схему тестирования устройства – УЗО -Д должно сработать при ее нажатии.
Этот же принцип используется и для трехфазных устройств защиты, однако в них дифференциальный ток во вторичной обмотке появляется не только при утечках, но и при «перекосе фаз» (неравномерно распределенной между фазами нагрузке), поэтому разработаны дополнительные схемы, исключающие срабатывание из-за нарушения симметрии.
Типы УЗО и базовые технические параметры
УЗО типа AC реагирует на утечку переменных синусоидальных токов, а устройство типа А — на утечку токов синусоидальных и пульсирующих постоянных. Источниками последних являются работающие телевизоры, магнитофоны, стиральные машины, факсы, регуляторы освещения, компьютеры. Установка защитного устройства типа А подходит для нагрузок, содержащих в своих схемах тиристоры, выпрямители. Аппарат типа В, применяющийся в промышленности в электроустановках с питанием смешанного вида, «распознает» утечку тока переменного, выпрямленного и постоянного. Селективное УЗО типа S отключается с задержкой по времени. Такой аппарат чаще монтируют во вводном щите для защиты от потенциального пожара. Устройство типа G, тоже селективное, используется для индивидуальной противопожарной защиты отдельных устройств. УЗО бывают электромеханическими, электронными, одно-, двух-, трех- и четырехполюсными. Существуют классификация по способу установки и по другим характеристикам.
Главными параметрами защитного аппарата являются номинальные величины:
• тока нагрузки, в амперах — это максимальная величина, при которой у устройства длительное время сохраняется работоспособность. Ряд номиналов с некоторым шагом укладывается в промежуток от 10 до 125 А; • тока отключающего (отсечки, срабатывания, утечки), в миллиамперах. Данный параметр указывает на величину тока, при которой аппарат должно сработать при заданных условиях. Номинал данного параметра выбирается из ряда: 6, 10, 30, 100, 300, 500 мА. По нормам, УЗО должно реагировать в диапазоне (0,5 – 1) х ток утечки. Например, устройство на 30 мА сработает от тока 15–30 мА; • времени срабатывания (в миллисекундах) — при напряжении 230 – 380 В эта величина не должна превышать 0,2-0,3 мс.
Общие правила выбора
Выбор подходящего оборудования это всегда сложный и неоднозначный процесс, имеющий несколько вариантов. Основные моменты, которые надо учитывать:
- УЗО всегда включается вместе с автоматическим выключателем. Номинальный ток должен быть на одну ступеньку выше номинального тока выключателя. Например, если в схеме стоит выключатель на 16 А, то УЗО должен быть на 25 А.
- В соответствии со схемой электроснабжения дома (квартиры) для каждого УЗО указывается необходимый ток уставки и тип (А, АС с нужными индексами). В большинстве случаев, пожарные УЗО выбирают с током 100 мА, а защитные — 30 мА.
- Какому устройству отдать предпочтение — электронному или электромеханическому – дело вкуса.
Что такое ток утечки, и чем он опасен
Эта статья предназначена не для электриков, а для обычных домашних мастеров. Поэтому не станем углубляться в теорию и перегружать информацию профессиональными терминами. Просто постараемся рассказать в общих словах, что такое утечка тока, и чем она опасна.
Итак, в идеальной электрической сети утечки тока быть не должно. То есть пока цепь нагрузки разомкнута – тока нет в принципе, при подключении того или иного прибора – весь ток штатно расходуется именно на нем.
Упрощенно показана «идеальная» электрическая цепь с подключённой нагрузкой – утечек нет, если поставить амперметры в разрывы красной и синей линии – показания будут в точности одинаковыми.
1 – точки подключения участка цепи к общей домашней электросети.
2 – условно обозначена нагрузка, какой-то силовой, бытовой или осветительный прибор.
3 – корпус прибора, на котором не должно быть потенциала.
А теперь сразу скажем: таких идеальных электросетей — попросту не существует. Во всяком случае, на нашем, бытовом уровне. Утечки тока, хотя и очень незначительные, присутствуют практически всегда, даже если нет никаких неисправностей в проводке и нагрузке.
Неправильные, выполненные с нарушениями монтажные скрутки проводов, обветшалая проводка в стенах – все это предпосылки для появления токов утечки.
С фазного провода, кстати, утечка может пойти не в нулевой, а в прилегающую поверхность, в касающийся объект или даже в стену, в которой вмурована проводка. Ток при этом всегда будет выбирать преимущественный путь с наименьшим сопротивлением.
На самой нагрузке тоже немало уязвимых мест для утечки – нарушение изоляции, повреждения или пробой элементов схемы, межвитковые замыкания, коррозия деталей и проводов и многое другое. В итоге фаза сети или какой-то другой серьезный потенциал может оказаться на корпусе устройства, что чрезвычайно опасно.
Пробой в электрической машине – на корпус попадает потенциал, способный вызвать ток утечки.
На схеме под №4 показан условно этот пробой с фазы на массу (корпус). Он может быть не прямым (коротким), а проходить через какие-то участки и элементы электрической схемы, то есть иметь определённое сопротивление. От этого будет зависеть величина напряжения между корпусом и условной «землей».
К чему может привести такой электрический потенциал на корпусе?
Если прибор не имеет подключения к контуру заземления (например, в квартире или доме такой контур полностью отсутствует), то касание корпуса кем-либо из жильцов заканчивается от просто неприятных мгновений, когда, как говорят, «дернуло», до весьма опасных для здоровья и даже жизни ситуаций.
Дотронувшийся до прибора с пробоем на корпус человек может замкнуть цепь и «открыть дорогу» току утечки. Последствия бывают различными, вплоть до самых плохих.
Все зависит от особенностей обстановки и ряда факторов – уровень создавшегося напряжения, сопротивление тела конкретного человека, во что он был одет и обут, состояние пола, влажность, не касался ли пострадавший других заземленных предметов, и т.п.
Очевидно, что необходимо какое-то устройство, реагирующее на появление опасного для здоровья человека тока утечки отключением от электросети. Это выключение должно происходить быстро, не допуская необратимых последствий, и до достижения силой тока критично опасных значений.
По сути, цепь замкнута, и при появлении соответствующих предпосылок утечка возникает – ток «стекает на землю».
Если устройство подключено к заземляющему контуру, то ток утечки пойдет именно этим путем наименьшего сопротивления
Понятно, что при такой схеме поражение электрическим током прикоснувшегося человека становится маловероятным. Значит, иная защита от токов утечки и не требуется?
Ничего подобного — защита все равно нужна, по нескольким причинам. Не забываем, что постоянная утечка тока — это и работа счетчика энергии, то есть совершенно ненужные затраты. Но это – отнюдь не главное.
Стало быть, необходим прибор, отключающий локальную электрическую сеть (или ее отдельный участок) от подающей линии, если ток утечки достигнет значений, чреватых перегревом проводки и опасностью возгорания.
Со всеми этими задачами справляется устройство защитного отключения, или, сокращенно – УЗО. Правда, в зависимости от предназначения и места установки, УЗО будет обладать различными параметрами.
Как выглядит
На лицевой панели УЗО есть переключатель, при помощи которого можно вручную разрывать цепь или приводит устройство в рабочее состояние. На передней панели также есть кнопка «Тест», предназначенная для тестирования работоспособности устройства защиты. При ее нажатии подключается цепь содержащая резистор, которая эмитирует возникновение утечки. Если прибор исправен, он отключит питание — «рубильник» опустится вниз, размыкая контакт.

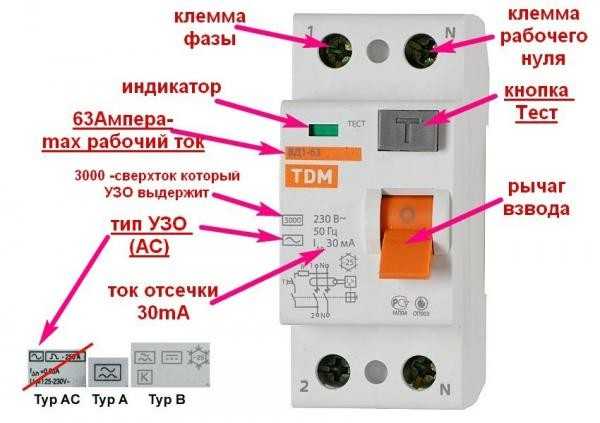

Внешний вид УЗО и назначение элементов
В верхней и нижней части устройства есть гнезда для подключения проводов. Вверху подключаются провода, подводящие питание, внизу — линии, которые идут к нагрузке или к нижестоящим устройствам. Через УЗО проходят и фазные провода, и ноль (нейтраль). То есть, при срабатывании, питание отключается полностью.
На корпусе имеются надписи, которые отражают основные параметры. Крепится УЗО на DIN-рейку, для этого есть специфической форы выступы на задней поверхности корпуса. Способы фиксации зависят от фирмы-производителя. Есть модели, которые просто навешиваются, есть с фиксацией при помощи прижимного клапана.
Как обеспечить качественную защиту
Несмотря на явную пользу УЗО, без автомата защиты обойтись не получится. УЗО не реагирует ни на сверхтоки (короткие замыкания), ни на перегрузку. Оно отслеживает только ток утечки. Так что для безопасности проводки необходим еще и автомат. Эту пару — автомат и УЗО — ставят на входе. Автомат обычно стоит до счетчика, защита от утечек — после.
Вместо пары — УЗО+автомат, можно использовать дифференциальный автомат. Это два устройства в одном корпусе. Дифавтомат отслеживает сразу и ток утечки, и короткое, и перегрузку. Его ставят, если есть необходимость в экономии места в щитке. Если такой необходимости нет, предпочитают ставить отдельные устройства. Проще определять повреждение, дешевле замена при выходе из строя.
Для полной защиты электропроводки требуется еще и автомат
Что такое УЗО в электрике и для чего оно нужно?
Следует отметить, что применение данного устройство является достаточно новым явлением, которое получило широкое применение лишь несколько лет назад. Буквально 20 лет назад при строительстве домой, и прокладки схемы электрического питания квартир и прочих помещений УЗО не предусматривалось. При этом ни строители, ни сами хозяева квартир не стремились спешить установить защитный агрегат. Это большое упущение. Чтобы доказать это, следует знать, что такое УЗО и каково его предназначение.
Многие противники установки УЗО ссылаются на то, что имеющийся в электрическом щитке автоматический выключатель уже работает на отключение электричества в случае перегрузки в общей сети и, таким образом, способствует защите сети. Автомат работает на размыкание сети, которая подает напряжение к источнику потребления, тем самым позволяя избежать возгорания при перегрузке или коротком замыкании.
УЗО, которое расшифровывается как устройство защитного отключения, предотвращающее от перегрузки не только саму сеть, но также служит для защиты человека от поражения электрическим током. УЗО — это вид быстродействующей защиты, которая реагирует на замыкание фазы на корпус, землю или прикосновение человека.
Для лучшего понимания можно обратиться к примеру. Каждое бытовое устройство, применяемое в ежедневной жизни человеком, имеет конечный срок эксплуатации. По мере изнашивания существует отличная от нуля вероятность повреждения изоляционных участков бытового прибора. В данном случае электрический ток может начать свое движение не по контуру, а перекидываться на корпус, а в дальнейшем на землю. При этом проводником тока в описанном случае является сам человек, соприкасающийся с неисправным оборудованием, на корпус или отдельные части которого действует электрический ток. В качестве проводника выступает не только человек, а также части здания или коммуникационные линий. В бытовых условиях получить удар электрическим током можно не только касаясь оголенного провода или ковыряясь в розетке, но просто пользуясь привычными приборами. Во избежание этого было придумано УЗО.
Электромонтажные работы
Практическая установка УЗО в электрическую цепь квартиры не вызывает каких-либо затруднений. Непосредственное подключение осуществляется на DIN-рейке, которая может быть встроена в щиток или расположена отдельно. Она оборудована специальными перфорированными отверстиями, куда вставляются защелки прибора. На корпусе имеется маркировка верхних и нижних клемм фазного и нулевого проводов. В соответствии со схемой подключение вводного силового кабеля осуществляется сверху, а нагрузок – снизу.
Порядок подключения защитного устройства:
- Вводный автоматический выключатель подключается к силовому кабелю наружной сети. Данный прибор выбирается по максимальному току в соответствии с нагрузками, предусмотренными для конкретной квартиры.
- Далее устанавливается электросчетчик для регистрации расхода электроэнергии и передачи напряжения на защитное устройство.
- В верхние клеммы УЗО подключаются кабели от счетчика – фаза и ноль, к нижним клеммам подключаются кабели нагрузки. Порядок подключения должен соблюдаться, в противном случае защитное устройство не будет работать.
- К оборудованию повышенной мощности подключаются отдельные автоматические выключатели.
Другая схема предполагает подключение УЗО в электрике в двухфазную цепь. Работа устройства обеспечивает своевременное отключение оборудования в случае утечки тока на корпус. Практически такую же функцию выполняет и заземление, предотвращающее прохождение тока через участки, не предназначенные для этого. Таким образом, УЗО и система заземления выполняют обесточивание приборов различными способами, а в некоторых ситуациях они дополняют друг друга. Основным преимуществом УЗО является возможность использования его в старых зданиях, где до сих пор используются двухфазные цепи, а заземляющий провод отсутствует. Подключение УЗО в электрощитке зависит от схемы и разводки домашней сети.
В одном из вариантов применяется одноуровневая защита с использованием одного УЗО. Для этой цели подбирается аппарат с высокой мощностью, в расчете на нагрузку от всех имеющихся потребителей. Применяется следующая схема подключения: с выхода УЗО проводник подключается к автоматам, после чего он разводится на розетки и приборы освещения. Эта простая и компактная схема имеет существенный недостаток: в случае неисправности УЗО или автомата подача электричества в квартиру прекращается. Как правило, одноуровневая защита устанавливается для отключения какого-то одного потребителя (стиральной машины или бойлера).
Электрика в жилье и на предприятиях оборудуется проводкой в изоляционной оболочке и нагрузкой (электроустановками и приборами), части и механизмы которой тоже имеют изоляцию. УЗО в электрике — это устройство защитного отключения, главная задача которого — обезопасить человека или животное от поражения электротоком при незначительных повреждениях изоляции электрооборудования и фазных токоведущих проводников. При нарушении изоляции ток «утекает» по металлическим корпусам приборов или токопроводящим элементам дома, квартиры или производственного цеха, кабинета. УЗО реагирует на превышение определенного значения этого тока утечки мгновенным автоматическим отключением всех фаз поврежденного участка цепи или всей контролируемой сети.
УЗО для защиты человека должно быть достаточно чувствительным — величина тока отсечки в этом случае не более 30 мА. Также установка УЗО обеспечит защиту помещения от возникновения пожара из-за утечки тока, вызванной изношенностью изоляции проводов или некачественными соединениями. Для такой защиты применяется аппарат с током отсечки 100 мА, 300 мА, 500 мА. Как только в цепи случится существенная токовая утечка, устройство отсечет энергоснабжение всего здания, тем самым купируя возможность короткого замыкания и последующего искрения и появления пламени.
