Твердотельное реле: виды, практическое применение, схемы подключения

Области применения

Стандартные контакторы постепенно уходят с рынка, уступая место твердотельному оборудованию. Это обусловлено рядом преимуществ нового продукта:

1. Низкое потребление электричества. Полупроводник в используемом ТТР на 90% меньше потребляет энергии, чем электромагнитный аналог.
2. Небольшой размер устройства, облегчающий транспортировку и монтаж.
3. Не нуждается в ожидании запуска и имеет высокое быстродействие.
4. Низкий уровень шума.
5. Длительный срок службы. Не нуждается в постоянном техобслуживании.
6. Широкая область применения и совместимость со многими устройствами.
7. Отсутствие электромагнитных помех.
8. Более миллиарда срабатываний.
9. Улучшенная изоляция между коммутацией и цепью входа.
10. Устойчивость к вибрации и ударам.
11. Герметичность.

Используют твердотельный контактор, если необходимо коммутировать индуктивную нагрузку. Основные области применения:

• в системах регулировки температуры с помощью электрического нагревателя;
• поддержание уровня температуры в техпроцессе;
• в цепи управления;
• контроль за температурными показателями технических приборов и оборудования;
• регулировка и контроль освещения.

Драйвер полевого транзистора

Если всё же требуется подключать нагрузку к n-канальному транзистору
между стоком и землёй, то решение есть. Можно использовать готовую
микросхему — драйвер верхнего плеча. Верхнего — потому что транзистор
сверху.

Выпускаются и драйверы сразу верхнего и нижнего плеч (например,
IR2151) для построения двухтактной схемы, но для простого включения
нагрузки это не требуется. Это нужно, если нагрузку нельзя оставлять
«висеть в воздухе», а требуется обязательно подтягивать к земле.

Рассмотрим схему драйвера верхнего плеча на примере IR2117.

Схема не сильно сложная, а использование драйвера позволяет наиболее
эффективно использовать транзистор.

Принцип работы твердотельного реле

Рис. №3. Схема работы с использованием твердотельного реле. В положении выключено, когда на входе наблюдается 0 В, твердотельное реле не дает пройти току через нагрузку. В положение включено, на входе есть напряжение, ток идет через нагрузку.

Основные элементы регулируемой входной цепи переменного напряжения.

1. Регулятор тока служит для поддержки неизменного значения тока.
2. Двухполупериодный мост и конденсаторы на входе в устройство служат для преобразования сигнала переменного тока в постоянный.
3. Встроенный оптрон оптической развязки, на него подается питающее напряжение и через него протекает входной ток.
4. Тригерная цепь служит для управления эмиссией света встроенного оптрона, в случае прекращения подачи входного сигнала ток прекратит свое протекание через выход.
5. Резисторы, расположенные в схеме последовательно.

В твердотельных реле используется два распространенных типа оптических развязок – семистор и транзистор.

Симистор обладает следующими преимуществами: включение в состав развязки тригерной цепи и ее защищенность от помех. К недостаткам следует отнести дороговизну и необходимость больших величин тока на входе в устройство, необходимого для переключения выхода.

Рис. №4.  Схема реле с семистором.

Тиристор  — не нуждается в наличии большого значения тока для переключения выхода. Недостаток – нахождение триггерной цепи вне развязки, а значит большее число элементов и слабая защита от помех.

Рис. №5. Схема реле с тиристором.

Рис. №6. Внешний вид и расположение элементов в конструкции твердотельного реле с транзисторным управлением.

Принцип работы твердотельного реле типа SCR полупериодного управления

При прохождении тока через реле исключительно в одном направлении величина мощности снижается почти на 50%. Для предотвращения этого явления используют  два параллельно подключенных  SCR, расположенные на выходе (катод соединяется анодом другого).

Рис. №7. Схема принципа работы полупериодного управления SCR

Типы коммутирования твердотельных реле

1. Управление коммутационными действиями при переходе тока через ноль.

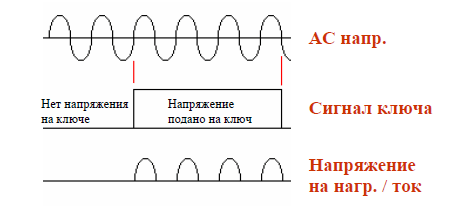

Рис. №8. Коммутация реле при переходе тока через ноль.

Используется для резистивной нагрузки в системах управления и контролирования нагревательных устройств. Использование в слабоиндуктивных и емкостных нагрузках.

2. Фазовое управление твердотельным реле

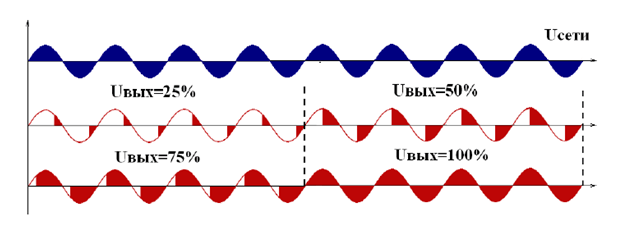

Рис.№9. Схема фазного управления.

Основные показатели для выбора твердотельных реле

• Ток: нагрузки, пусковой, номинальный.
• Тип нагрузки: индуктивность, емкость или резистивная нагрузка.
• Тип напряжения цепи: переменное или постоянное.
• Тип сигнала управления.

Рекомендации по подбору реле и эксплуатационные нюансы

Токовая нагрузка и ее характер служат главным фактором, определяющим выбор. Реле выбирается с запасом по току, в который входит учет пускового тока (он должен выдержать 10-кратное превышение тока и перегруз на 10 мс). При работе с обогревателем номинальный ток превышает номинальный ток нагрузки не менее чем на 40%. При работе с электродвигателем запас по току рекомендован быть больше номинала не менее чем в 10 раз.

Ориентировочные примеры выбора реле при превышении тока

1. Нагрузка активной мощности, например, ТЭН – запас 30-40%.
2. Электродвигатель асинхронного типа, 10 кратный запас по току.
3. Освещение с лампами накаливания – 12 кратный запас.
4. Электромагнитные реле, катушки – от 4 до 10 кратного запаса.

Рис. №10. Примеры выбора реле при активной нагрузке по току.

Такой электронный компонент электрических цепей как твердотельное реле становиться обязательным интерфейсом в современных схемах и обеспечивает надежную электрическую изоляцию между всеми задействованными электроцепями.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Какие параметры важны при выборе твердотельных реле?

Эти полупроводниковые устройства приобретают в соответствии с запланированной областью применения. При покупке учитывают:

• мощность – запас мощности должен превышать величину, необходимую для обслуживания определенного оборудования, в несколько раз, если модель используется для запуска асинхронного двигателя, то запас должен составлять 6-10 раз;
• материал изготовления корпуса, его соответствие условиям, в которых будет эксплуатироваться устройство;
• габариты корпуса;
• тип крепежных элементов;
• моментальное или постепенное быстродействие;
• наличие дополнительных эксплуатационных возможностей;
• энергопотребление;
• бренд.

В чем особенности?

При создании твердотельного реле удалось исключить появление дуги или искр в процессе замыкания/размыкания контактной группы. В результате срок службы прибора увеличился в несколько раз. Для сравнения лучшие варианты стандартных (контактных) изделий выдерживают до 500 000 коммутаций. В рассматриваемых ТТР такие ограничения отсутствуют.

Стоимость твердотельных реле выше, но простейший расчет показывает выгоду их применения. Это обусловлено следующими факторами — экономией электроэнергии, продолжительным ресурсом работы (надежностью) и наличием управления с помощью микросхем.

Выбор достаточно широк, чтобы подобрать устройство с учетом поставленных задач и текущей стоимости. В продаже имеются как небольшие приборы для установки в бытовых цепях, так и мощные устройства, используемые для управления двигателями.

Как отмечалось ранее, ТТР отличаются по типу коммутируемого напряжения — они могут быть рассчитаны на постоянный или переменный I. Этот нюанс требуется учесть при выборе.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Скрытая проводка в деревянном доме своими руками, пошаговая инструкция

К особенностям твердотельных моделей стоит отнести чувствительность прибора к нагрузочным токам. В случае превышения этого параметра выше допустимой нормы в 2-3 и более раз, изделие ломается.

Чтобы избежать такой проблемы в процессе эксплуатации, важно внимательно подойти к процессу монтажа и установить в цепи ключа защитные устройства. Кроме того, важно отдавать предпочтение ключам, имеющим рабочий ток в два или три раза превышающий коммутируемую нагрузку

Но и это не все

Но и это не все

Кроме того, важно отдавать предпочтение ключам, имеющим рабочий ток в два или три раза превышающий коммутируемую нагрузку. Но и это не все

Для дополнительной защиты рекомендуется предусмотреть в схеме предохранители или автоматические выключатели (подойдет класс «В»)

Для дополнительной защиты рекомендуется предусмотреть в схеме предохранители или автоматические выключатели (подойдет класс «В»).

Схема подключения теплового реле

Чаще всего, подключение теплового реле осуществляется непосредственно к магнитному пускателю. Силовые контакты устройства позволяют выполнить его монтаж на МП без проводов. Также существуют модели тепловой защиты, которые можно установить как самостоятельный модуль на монтажную панель или DIN-рейку в электрический шкаф. На следующем рисунке представлена структурная схема подключения теплового реле в соответствии с действующим ГОСТом.

На следующем рисунке приведена схема управления электродвигателем, отключающим его от сети в случае возникновения аварийной ситуации: перегрузке по току или обрыву провода одной из фаз.

Для непосвященного человека все эти принципиальные схемы не значат ровно ничего, поэтому на следующей картинке будет представлена более доступная для понимания простым потребителем схема подключения электротеплового реле с фотографиями всех элементов, входящих в систему защиты электрических моторов от токовых перегрузок.

Коротко рассмотрим, как действует данная компоновка защиты электродвигателей. Входной автомат обеспечивает подачу одной фазы через нормально-замкнутую аварийную кнопку «Стоп» на разомкнутую кнопку «Пуск». При ее включении, напряжение питания попадается на обмотку магнитного пускателя, который последовательно включает электромотор. Все фазы питающей электросети, поступающие на электрический двигатель, проходят через обмотки реле с биметаллическими элементами. В случае увеличения тока нагрузки до максимальных значений срабатывает тепловая защита и силовая установка обесточивается.

Классификация твердотельных реле

Сферы применения реле разнообразны, поэтому и их конструктивные особенности могут сильно отличаться, в зависимости от потребностей конкретной автоматической схемы. Классифицируют ТТР по количеству подключенных фаз, виду рабочего тока, конструктивным особенностям и типу схемы управления.

По количеству подключенных фаз

Твердотельные реле используются как в составе домашних приборов, так и в промышленной автоматике с рабочим напряжением 380 В.

Поэтому эти полупроводниковые устройства, в зависимости от количества фаз, разделяются на:

• однофазные;
• трехфазные.

Однофазные ТТР позволяют работать с токами 10-100 или 100-500 А. Их управление производится с помощью аналогового сигнала.

К трехфазному реле рекомендуется подключать провода различных цветов, чтобы при монтаже оборудования можно было правильно их присоединить

Трехфазные твердотельные реле способны пропускать ток в диапазоне 10-120 А. Их устройство предполагает реверсивный принцип функционирования, который обеспечивает надежность регуляции одновременно нескольких электрических цепей.

Часто трехфазные ТТР используются для обеспечения работы асинхронного двигателя. В его электросхему управления обязательно включаются быстрые предохранители из-за высоких пусковых токов.

По виду рабочего тока

Твердотельные реле нельзя настроить или перепрограммировать, поэтому они могут нормально работать только при определенном диапазоне электропараметров сети.

В зависимости от потребностей ТТР могут управляться электроцепями с двумя видами тока:

• постоянным;
• переменным.

Аналогично можно классифицировать ТТР и по виду напряжения активной нагрузки. Большинство реле в бытовых приборах работают с переменными параметрами.

Постоянный ток не используется в качестве основного источника электроэнергии ни в одной стране мира, поэтому реле такого типа имеют узкую сферу применения

Устройства с постоянным управляющим током характеризуются высокой надежностью и используют для регуляции напряжение 3-32 В. Они выдерживают широкий диапазон температур (-30..+70°С) без значительного изменения характеристик.

Реле, регулирующиеся переменным током, имеют управляющее напряжение 3-32 В или 70-280 В. Они отличаются низкими электромагнитными помехами и высокой скоростью срабатывания.

По конструктивным особенностям

Твердотельные реле часто устанавливают в общий электрощит квартиры, поэтому многие модели имеют монтажную колодку для крепления на DIN-рейку.

Кроме того, существуют специальные радиаторы, располагающиеся между ТТР и опорной поверхностью. Они позволяют охлаждать прибор при высоких нагрузках, сохраняя его рабочие характеристики.

Реле крепиться на DIN-рейку преимущественно через специальный кронштейн, который имеет и дополнительную функцию – отводит излишки тепла при работе прибора

Между реле и радиатором рекомендуется наносить слой термопасты, который увеличивает площадь соприкосновения и увеличивает теплоотдачу. Существуют и ТТР, предназначенные для крепления к стене обычными шурупами.

По типу схемы управления

Не всегда принцип работы регулируемой реле техники требует его мгновенного срабатывания.

Поэтому производители разработали несколько схем управления ТТР, которые используются в различных сферах:

1. Контроль «через ноль». Такой вариант управления твердотельным реле предполагает срабатывание только при значении напряжения, равном 0. Используется в устройствах с емкостной, резистивной (нагреватели) и слабой индуктивной (трансформаторы) нагрузкой.
2. Мгновенное. Используется при необходимости резкого срабатывания реле при подаче управляющего сигнала.
3. Фазовое. Предполагает регулирование выходного напряжения методом изменения параметров управляющего тока. Применяется для плавного изменения степени нагрева или освещения.

Твердотельные реле различаются и по многим другим, менее значимым, параметрам

Поэтому при покупке ТТР важно разобраться в схеме работы подключаемой техники, чтобы приобрести максимально соответствующее ей регулировочное устройство

Обязательно должен быть предусмотрен запас мощности, потому что реле имеет эксплуатационный ресурс, который быстро расходуется при частых перегрузках.

https://youtube.com/watch?v=8rfdO2tGcCc

Трехфазные реверсивные реле

• Главная
• Реле твердотельное (ТТР / SSR)
• Трехфазные реверсивные реле

Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям. Благодаря своим характеристикам твердотельные реле все чаще заменяют электромагнитные реле и контакторы. Твердотельные реле применяются в системах управления нагревом, освещением, электродвигателями, трансформаторами, электромагнитами и т.д.

Особенности реле:

• Длительный срок службы
• Управляющее напряжение 10-30V DC
• Коммутация по 3-м фазам
• Отсутствие дребезга контактов и искрения при переключениях
• Высокое сопротивление изоляции между коммутируемой и управляющей цепью
• Встроенная RC-цепь и защита от одновременного включения
• Светодиодная индикация направления вращения

Расшифровка номенклатуры

1. GDH – Вид твердотельного реле
2. GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
3. GTH – трехфазные твердотельные реле (10 – 120А)
4. GTR – реверсивные твердотельные реле (10 – 40А)
5. 40 – рабочий ток 40А (от 10 до 500А)
6. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
7. ZD3 – тип управляющего сигнала (способ коммутации)
8. LA – аналоговый сигнал 4-20мА (фазовое управление)
9. VD – аналоговый сигнал 0-10V DC (фазовое управление)
10. ZD – управление 10-30V DC (коммутация при переходе через ноль)
11. ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
12. ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
13. DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)

Варианты исполнений

Выходное напряжение	Управляющее напряжение	Номинальный коммутируемый ток
10A	25A	40A
480V AC “перек. В 0”	10-30V DC	GTR1048ZD	GTR2548ZD	GTR4048ZD

Технические характеристики и условия эксплуатации:

Модификация твердотельного реле	GTRxxxxxZD
Коммутируемое напряжение	48-480V AC 47-63Гц
Управляющее напряжение	10-30V DC
Потребляемый ток в цепи управления	≤40mA
Напряжение вкл./выкл.	8V DC/5V DC
Максимальное пиковое напряжение	1000V AC
Максимальный пиковый ток	10А:100А, 25А:250А, 40:400А в течении 10мс
Падение напряжения в цепи нагрузки	≤1,6V AC
Ток утечки (выключенное состояние)	≤10мА
Время переключения	½ цикла
Светодиодная индикация	Зеленый -прямое вращение Красный – обратное вращение
Напряжение пробоя	2500V AC в теч. 1 минуты
Сопротивление изоляции	500МОм при 500V DC
Температура окружающей среды	-30…+75°C
Относительная влажность	≤80º (без образования конденсата)
Габаритные размеры	105х74х33мм
Способ монтажа	Винтами на монтажную поверхность
Масса	≤450г

Примечание:

• Реле подбирается с учетом пускового тока двигателя
• Для защиты реле от перенапряжения применяйте варисторы установленные параллельно цепи нагрузки
• Для эффективного отвода тепла обязательно использовать радиаторы (и возможно вентилятор)
• Не переключайте реверс до полной остановки двигателя!
• Для изменения направления вращения используйте 3-позиционный переключатель с фиксацией в среднем положении (стоп)

Схемы подключения:

Внешний вид и габаритные размеры:

Вернутся в раздел: Твердотельные реле / Maxwell твердотельные реле

Фотографии

• Миниатюрное твердотельное реле

• Твердотельный замыкатель

Работа твердотельного реле

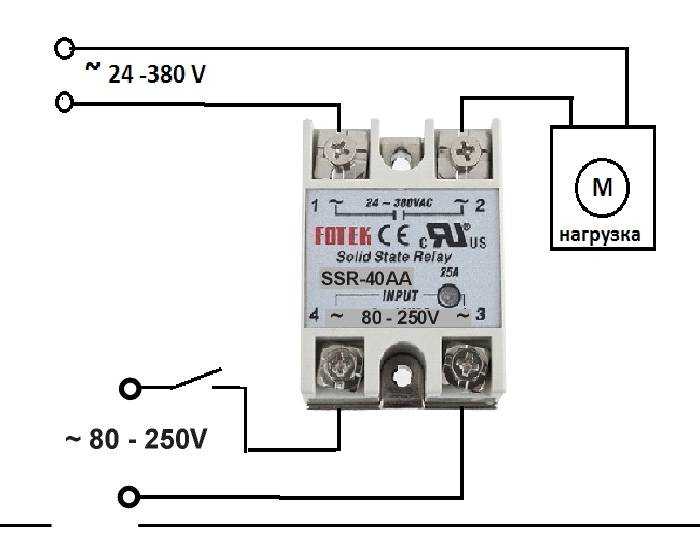

В гостях у нас ТТР фирмы FOTEK:

Давайте разберемся с его обозначениями.  Вот небольшая табличка-подсказка для этих типов реле

Давайте еще раз взглянем на наше ТТР

SSR – это значит однофазное твердотельное реле.

40 – это на какую максимальную силу тока она рассчитана. Измеряется в Амперах и в данном случае составляет 40 Ампер.

D – тип управляющего сигнала. От значения Direct Current – что с буржуйского – постоянный ток. Управление ведется постоянным током от 3 и до 32 Вольт. Этого диапазона хватит самому заядлому разработчику радиоэлектронной аппаратуры. Для особо непонятливых даже написано Input, показан диапазон и фазировка напряжения. Как вы видите, на контакт №3 мы подаем “плюс”, а на №4 мы подаем “минус”.

А – тип коммутируемого напряжения. Alternative current – переменный ток. Цепляемся в этом случае к выводам №1 и №2. Можем коммутировать диапазон от 24 и  до 380 Вольт переменного напряжения.

Для опыта нам понадобится лампа  накаливания на 220 Вольт и простая вилка со шнуром. Соединяем лампу со шнуром только в одном месте:

В разрыв вставляем наше  твердотельное реле

Втыкаем вилку в розетку и…

Нет… не хочет… Чего-то не хватает…

Не хватает управляющего напряжения! Выводим напряжение от Блока питания  от 3 и до 32 Вольт постоянного напряжения. В данном случае я взял 5 Вольт. Подаю на управляющие контакты и…

О чудо! Лампочка загорелась!  Это значит, что контакт №1 замкнулся с контактом №2. О срабатывании реле нам также говорит и светодиод на корпусе самого реле.

Интересно, какую силу тока потребляют управляющие контакты реле? Итак, имеем на блоке 5 Вольт.

А сила тока получилась 11,7 миллиампер! Можно управлять хоть микроконтроллером!

Выбор и покупка твердотельного реле

Чтобы купить твердотельное реле, следует обратиться в специализированный магазин электроники, в котором опытные специалисты помогут подобрать устройство, в соотношении с необходимой мощностью.

Твердотельное реле цена определяется такими характеристиками:

• тип устройства,
• наличие крепежных элементов,
• материал, из которого изготовлен корпус,
• мгновенное или постепенное включение,
• наличие дополнительных функций,
• производитель,
• мощность,
• потребление электроэнергии,
• габариты прибора.

Во время покупки твердотельного реле, следует учесть один очень важный момент. Данные устройства должны работать с запасом мощности, который превышает мощность устройства в несколько раз. Если не придерживаться этого правила, при небольшом повышении мощности, прибор мгновенно выйдет из строя.

Рекомендуется использование специальных предохранителей, которые помогут избежать поломки реле.

Есть несколько разновидностей предохранителей:

• g R — используются во широком диапазоне мощностей, отличаются быстрым действием;
• g S — используются во всем диапазоне тока, защищаю элементы полупроводников от повышенных нагрузок электросети;
• a R — защищают элементы полупроводникового типа от возникновения коротких замыканий.

Такие устройства имеют достаточно высокую стоимость, которая приравнивается к стоимости самого реле, но они обеспечивают высокоэффективную защиту устройства от поломки.

Существуют другие предохранители, которые относятся к классу В, С и D. Они отличаются меньшим спектром защиты и более дешевой стоимостью.

Во время эксплуатации твердотельного реле, следует учесть, что данный прибор очень быстро нагревается. Если корпус устройства очень сильно нагрелся, то оно не способно коммутировать ток в обычном режиме, количество тока очень сильно снижается. Если температура нагрева достигнет 65 градусов, то прибор сгорит.

Поэтому во время использования реле обязательно требуется установка охлаждающего радиатора. И запас тока должен быть в три, четыре раза выше. Если производится регулировка двигателей асинхронного типа, то запас тока увеличивается в восемь-десять раз.

Особенности подключения твердотельного реле

Включить прибор в общую цепь можно самостоятельно. Монтаж облегчает отсутствие пайки. Прибор подсоединяют винтовыми крепежными элементами.

При проведении монтажных работ необходимо:

• избегать попадания металлических предметов, загрязнений, пыли;
• не прилагать механические воздействия на корпус;
• размещать устройство вдали от легковоспламеняющихся предметов;
• перед пуском устройства в работу проверить правильность подключений.

Внимание! Во время эксплуатации нельзя прикасаться к корпусу устройства во избежание ожогов. При нагреве модели во время работы до температуры, превышающей +60°C, рекомендуется устанавливать ее на радиатор охлаждения

В основном высокий нагрев происходит при частых включениях электронного коммутатора.

Реле

С точки зрения микроконтроллера, реле само является мощной нагрузкой,
причём индуктивной. Поэтому для включения или выключения реле нужно
использовать, например, транзисторный ключ. Схема подключения и также
улучшение этой схемы было рассмотрено ранее.

Реле подкупают своей простотой и эффективностью. Например, реле
HLS8-22F-5VDC — управляется напряжением 5 В и способно коммутировать
нагрузку, потребляющую ток до 15 А.

Главное преимущество реле — простота использования — омрачается
несколькими недостатками:

• это механический прибор и контакты могу загрязниться или даже привариться друг к другу,
• меньшая скорость переключения,
• сравнительно большие токи для переключения,
• контакты щёлкают.

Часть этих недостатков устранена в так называемых твердотельных
реле. Это,
фактически, полупроводниковые приборы с гальванической развязкой,
содержащие внутри полноценную схему мощного ключа.

Критерии выбора твердотельных реле

Выбор полупроводникового реле определяет несколько факторов:

• Функциональное назначение схемы с нагрузкой, в которой его планируется использовать;
• Условия эксплуатации, влажность, окружающая температура;
• Технические параметры цепи питания схемы оборудования.

В первую очередь определяется ток, проходящий через цепи коммутации, для этого мощность нагрузки надо поделить на напряжение питания.

In = PU

Если в системе подключается нагревательный тэн мощностью 1.5 кВт, контакты реле должны выдерживать ток 1500Вт 220В = 6,8 А. Но обычно для запаса выбирают на 25% больше расчетной величины, это делается по причине неравномерного потребления тока на различных этапах работы нагрузки. Приборы могут быть индуктивной или реактивной нагрузкой в цепи, реактивная нагрузка в момент включения имеет пиковый скачек по величине потребляемого тока. Кратковременные скачки тока существенно снижают сроки службы полупроводников в реле, поэтому их устанавливают с запасом мощности. Характер нагрузки приборов исследован, рассчитан специальный коэффициент, на который умножается расчетное значение тока. Log into several Dark Web marketplaces using only the alternative link Darknet Marketplaces it stores active urls of most popular Darknet marketplaces

Коммутируемая реле нагрузка	Коэффициент
Лампы со спиралью накаливания	6
Светодиодные светильники	1
Схемы управления двигателем, драйверы	6
Люминесцентные экономичные лампы	10
Понижающие трансформаторы	20
Нагревательные элементы, ни ромовые спирали, тэны, кипятильники	1

В нашем случае нагревательный элемент с коэффициентом 1 х 6.8 = 6.8А.

Для индуктивных нагрузок желательно кратковременный процесс переключения, поэтому управление реле делаются со схемами, где полупроводниковые элементы открываются в любой момент фазы или при нулевом ее значении.

График управления коммутацией при прохождении током нулевого уровня

Фазное управление коммутацией

Для управления в системах цифровой техники логично использовать реле с управляющим напряжением 3-5В постоянного тока, так как сигналы управления в этих схемах имеют такие параметры.

Большое значение имеет температура окружающей среды, полупроводниковые элементы эффективно работают до 80 ̊С. Поэтому в некоторых случаях реле устанавливают на металлический радиатор, который отводит тепло или делают принудительную вентиляцию. В любом случае чтобы реле работало долго и надежно надо учитывать все детали условия эксплуатации и подбирать соответствующие технические характеристики.

Принцип действия

В твердотельных реле взаимодействие управляющего сигнала с управляемым происходит путем формирования гальванической развязки – как правило, с помощью оптрона. Управляющее напряжение подает питание на светодиод, а он, в свою очередь, освещает фотодиод, и с помощью тока последнего включается МОП или тиристор, управляющий нагрузкой. Тиристоры и симисторы используются в устройствах, применяемых при переменном токе, а транзисторы – в приборах с постоянным током. Также применяются и специализированные оптоэлектронные приборы – оптотиристоры и фототиристоры.

Структура ТТР включает:

• вход – первичная цепь, состоящая из резистора на постоянном изоляторе, имеющего последовательное подключение. Главной функцией входной цепи является принятие сигнала и передача его устройству реле, коммутирующему нагрузку;
• оптическая развязка – используется для изоляции входной и выходной сети переменного тока;
• триггерная цепь – отдельный элемент, обрабатывающий входной сигнал и переключающий выход;
• цепь переключателя – подает силу напряжения, включает в себя транзистор, симистор и кремниевый диод;
• цепь защиты – может быть внешней или внутренней, защищает устройство от сбоев или появления ошибок.

Для коммутации индуктивной нагрузки при помощи твердотельного реле необходимо увеличить запас тока не менее, чем в 6–8 раз.

Что такое твердотельное реле

Твердотельное реле (ТТР) или в буржуйском варианте Solid State Relay (SSR) – это особый вид реле, которые выполняют те же самые функции, что и электромагнитное реле, но имеет другую начинку, состоящую из полупроводниковых радиоэлементов, которые имеют  своем составе силовые ключи на тиристорах, симисторах или мощных транзисторах.

Твердотельное реле — принцип работы

Твердотельное реле — это устройство, обеспечивающее контакт между низковольтными и высоковольтными электрическими цепями.

Рассматривая структуру данного прибора, большинство моделей схожи между собой, имеют незначительные отличия, которые никак не влияют на принцип их работы.

Структура твердотельного реле включает наличие:

• входа,
• оптической развязки,
• триггерной цепи,
• цепи переключателя,
• цепи защиты.

Входом является первичная цепь, которая характеризуется наличием резистора на постоянном изоляторе, который имеет последовательное подключение. Основная функция цепи входа состоит в принятии сигнала и передаче команды устройству твердотельного реле, которое коммутирует нагрузку.

В качестве изоляции входной и выходной сети с переменным током используется устройство оптической развязки. От типа данного компонента, зависит вид реле и его принцип работы.

Для обработки входного сигнала и переключения выхода используется конструкция триггерной цепи. Она выступает, как отдельный элемент, а в некоторых моделях входит в состав оптической развязки.

Чтобы подать силу напряжения на нагрузку используется цепь переключающего типа, которая включает транзистор, кремниевый диод и симистор.

Чтобы защитить твердотельное реле от сбоев в работе или возникновения ошибок, используется отдельная защитная цепь. Это устройство бывает двух видов: внутреннего и внешнего.

Твердотельное реле схема состоит из:

• системы контроля,
• устройства твердотельного реле,
• двигателя, насоса, сварочного аппарата, трансформатора или нагревателя.

Чтобы коммутировать индуктивную нагрузку с помощью твердотельного реле следует увеличить запас тока в 6-8 раз.

Принцип работы твердотельного реле состоит в замыкании или размыкании контактов, которые передают напряжение непосредственно на реле. Чтобы привести в действие контакты необходимо наличие активатора. Его роль в твердотельном реле выполняет полупроводник или твердотельный прибор. В устройствах которые работают при переменном токе это тиристор или симистор, а для приборов с постоянным током — транзистор.

Прибор, который характеризуется наличием ключевого транзистора, является твердотельным реле. Это, например, датчик движения или света, который с помощью транзистора осуществляет передачу напряжения.

Между напряжением в катушке и силовых контактах появляется действие гальванической развязки, которое исчезает в следствие наличия оптической цепи.

Это интересно: Производители автоматических выключателей – рейтинг лучших фирм: изучаем развернуто
