Особенности замены

Если подойти со знанием дела к установке новых ламп ближнего света, то такая операция может занять до получаса, поскольку работы назвать трудоемкими нельзя. Также следует отметить, что если у вас перегорела одна лампочка, обязательно устанавливайте точно такой же вариант, либо меняйте сразу весь комплект. Это позволит вам избежать разного света (так как это неудобно) на Форде Фокус третьего поколения.

Замена лампы ближнего света требуют минимального набора инструмента, а именно:

1. Ключ на 10.
2. Отвертка.
3. Перчатки.
4. Набор ламп.

Как только вы приобрели новую оптику для Ford Focus 3 и подготовили необходимый инструмент, можно приступать к работе. Для этого выполняем следующие действия:

• Снимаем крышку блока фары, отодвинув специальный фиксатор.
• Легкими движениями со стороны в сторону двигаем ее, после чего снятие будет легким.
• Снимаем клемму с проводами от лампы Форд Фокус 3 (черный штекер).
• Нащупываем крепление, отодвигаем его немного в сторону и снимаем с крючка.
• Вынимаем лампу, запомнив ее размещение.

Вот и все, старая оптика Ford Focus снята, теперь можно приступать к установке новой лампы:

• Не трогая ее за стеклянную часть, вставляем в блок.
• Держим цоколь и одновременно ставим на крюк проволочный прижим, после чего лампа окажется крепко зафиксированной.
• Подсоединяем провода к клемме.
• Устанавливаем на Форд Фокус 3 крышку блока на место и защелкиваем ее на креплениях.

Для обеих фар Ford Focus 3 необходимо проделать подобные действия. Следует отметить, что для левой стороны работа будет немного сложнее, поскольку мешает аккумулятор.

Хочется предостеречь вас от необдуманных действий, если замена лампы ближнего света для вас происходит впервые. Дело в том, что Форд Фокус имеет специальные пластиковые крепления и если вынимать из них фару небрежно, то это может их поломать. Как правило, снять фару довольно просто, если прилагать постепенно незначительные усилия.

Бывают ситуации, когда даже после замены оптика Ford Focus 3 не работает. Проверив все провода и соединения, проблемы не обнаруживается. Что же делать? На самом деле все довольно просто. Необходимо подключиться к компьютеру и сбросить соответствующую ошибку, после чего свет будет гореть.

Как заменить лампы птф Ford Focus 2 своими руками

В этой инструкции мы расскажем как заменить лампы птф на автомобиле Форд Фокус 2. Произвести замену ламп можно самостоятельно как с эстакадой, так и без нее двумя способами. Один из способов подразумевает демонтаж фары головного света, другой демонтаж самой птф.

Какие лампы установлены в птф Ford Focus 2

Стоит отметить, что на дорестайлинговой версии модели и рестайле, птф и лампы птф разные. С виду и лампы и птф одинаковы, но и номера их и тип цоколя отличаются.

Лампы устанавливаемые на дорестайл

• Лампа H8 12v 35W
• Правая птф — 1481005 Ford
• Левая птф — 1481007 Ford
• 1337347 — правая накладка на бампер с отверстием для ПТФ
• 1337349 — левая накладка на бампер с отверстием для ПТФ

Лампы устанавливаемые на рестайлинговую версию

• Лампа H11 12v 55w
• 1209177 — левая птф
• 1209177 — правая птф (обе противотуманки одинаковы, подходят как на левую так и на правую сторону)
• 1671268 — правая накладка на бампер с отверстием для ПТФ
• 1671269 — левая накладка на бампер с отверстием для ПТФ

Цоколь у ламп H8 и H11 отличается незначительно, а вот мощность у первой лампы 35W, у второй 55W. Если установить лампы большей мощности на дорестайл, есть вероятность того, что птф могут оплавиться.

Замена лампы птф Focus 2

Откручиваем фару и убираем ее в сторону

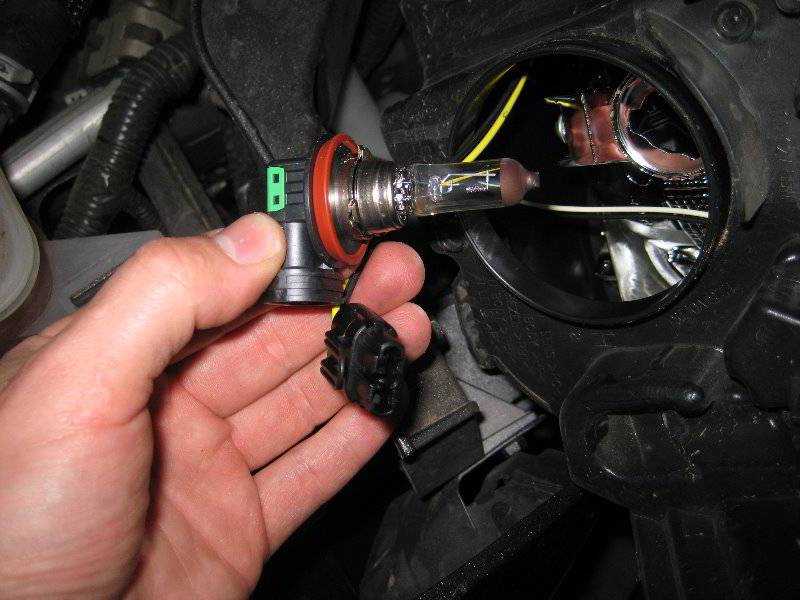

Опускаем руку вниз и нащупаем лампу h11 или H8

Поворачиваем ее на пол оборота и вытаскиваем из птф

Отсоединяем колодку от лампы и вытаскиваем старую лампу. Устанавливаем новую и производим сборку в обратной последовательности.

Второй способ замены лампы

Нажимаем аккуратно на фиксатор и снимаем декоративную рамку птф

С помощью ключа Torx T-25 откручиваем саморезы крепления птф к бампера

Вынимаем птф и вытаскиваем лампу, снимаем колодку с лампы. Устанавливаем новую лампу.

Второй способ замен наиболее прост, если конечно у вас есть под рукой ключ Torx T-25

Регулировка птф на Форд Фокус 2

Берем крестообразную отвертку и крутим регулятор показанный стрелкой на рисунке. Он изменяет положение светового пучка в вертикальной плоскости.

1. Прокручивая регулятор указанный на втором фото стрелкой, изменяет положение светового потока в горизонтальной плоскости.
2. Необходимо отрегулировать световой поток таким образом, чтобы он не слепил встречных водителей.

Что необходимо для проведения работ

Для быстрейшего и качественного проведения работ в отношении замены лампочки нужно предварительно подготовить инструменты и запчасти, которые будут использованы впоследствии:

• лампы. Выбрать и купить 2 лампочки согласно описанным рекомендациям;
• шестигранник или звездочка на 6 мм. Инструмент потребуется для отсоединения фары. В машинах ФФ3 может использоваться один из видов крепления. Перед откручиванием следует проверить, что инструмент плотно становится в паз и не приведёт к разрушению креплений;
• минусовая отвёртка. Подойдёт с длинным жалом и достаточно тонкой насадкой. Она пригодится для открепления пазов фиксаторов, которые находятся снизу. Отвёртка поможет отсоединить колодку проводов;
• перчатки. Обязательно нужно использовать защитные перчатки, так как острые грани деталей сильно царапают руки.

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

• монтажный фен с регулировкой температуры;
• скальпель или острый нож;
• плоские отвертки с тонким лезвием.

Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

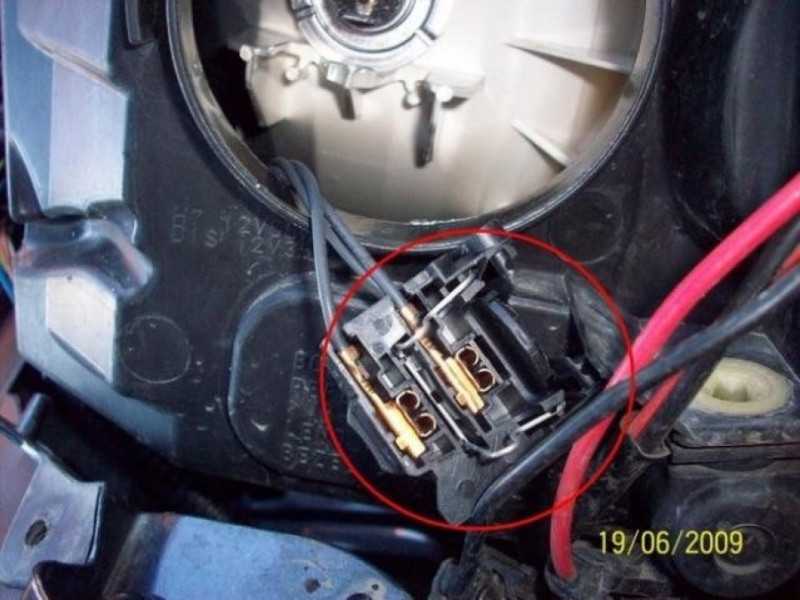

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

№	Ток, А	Назначение
37	10	Дальний левый
38	10	Дальний правый
45	10	Ходовые огни, ДХО
48	20	Ближний свет, ДХО
60	15	Ближний правый
61	15	Ближний левый
69	20	Противотуманные фары
71	10	ДХО

Реле К5 отвечает за включение ДХО.

После рестайлинга предохранители освещения имеют иное расположение:

№	Ток, А	Назначение
110	10	ДХО
113	10	ДХО
116	20	Противотуманные фары
135	20	ДХО
139	10	Дальний правый
140	10	Дальний левый
142	15	Ближний правый
143	15	Ближний левый

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.

https://youtube.com/watch?v=C8XH2h04Xj8

https://youtube.com/watch?v=FF2mqzQUC1o

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

1. Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
2. Очистить багажное отделение от лишнего груза.
3. Наполнить топливный бак минимум до половины.
4. Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
5. Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
6. В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

• установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
• открыть капот, включить ближний свет;
• замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
• отметить центр нашего автомобиля вертикальной линией на стене;
• между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
• положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
• когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Фиксатор лампы ближнего света «Форд Фокус 3» довольно стандартный, чтобы произвести замены, нужно следовать такому алгоритму:

1. Откинуть передний капот и установить его на держатели.
2. От АКБ отсоединяется клемма.

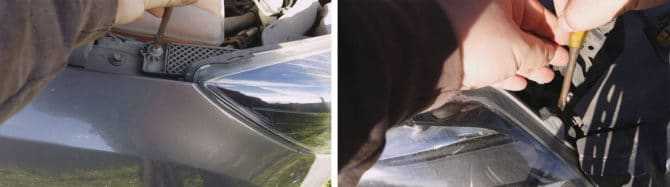

3. Фара фиксируется с помощью 2 винтов, которые могут откручиваться с помощью насадки «звёздочка», шестигранника или отвёртки на «минус».
4. Корпус блока нужно плавным и аккуратным движением подать к себе, постепенно изымая оптику снизу.
5. От платы отсоединяется клемма питания. Теперь рекомендуется отнести фару в подходящее помещение и поменять любой световой индикатор.
6. С обратной стороны блока нужно отсоединить крышку, она изготовлена из резины и находится сразу за креплением ближнего света.
7. Появившийся лючок позволяет изъять лампу вместе с патроном из паза внутри отражателя. Для извлечения нужно надавить на зажимы и немного покрутить патрон, затем тянуть для извлечения из направляющих.
8. Лампа вытягивается из патрона.
9. Теперь проводится монтаж новой лампочки и сборка блока. Чтобы упростить процедуру, можно установить 1 лампу в паз на отражателе и установить в патрон до слышимого щелчка.

Головная оптика на Ford Focus 3 представляет собой блок-фары, с установленными в них лампами дальнего и ближнего света, поворотными и габаритными огнями

Диагностика и результаты ремонта

Для проверки работоспособности противотуманок в современных автосервисных мастерских имеется специализированное оборудование, позволяющее максимально точно определить причину неисправности. Приборы для сканирования электроники автомобиля (тестеры) позволяют на основании полученного кода точно найти место повреждения. При этом, в зависимости от данных необходима проверка таких элементов:

• Лампа;
• Плавкий предохранитель;
• Электрическая цепь ПТФ;
• Переключатель;
• Регулировка выверки ПТФ;
• Модуль щитка приборов.

Опытные профессионалы при обнаружении поломки после диагностики в зависимости от места повреждения примут соответствующие меры по ее устранению. А при необходимости произведут полную замену противотуманных элементов, с соблюдением всех необходимых указаний производителя.

Исправная работа оптики – залог безопасности и надежности транспортного средства, его эффективной эксплуатации в любых погодных условиях, при ограниченности видимости и на извилистой дороге

Поэтому следует уделять особое внимание исправности противотуманных огней своего автомобиля!

Как поменять лампочку

А теперь пора приступать к работе. Для этого нам понадобятся мощная плоская отвертка или ключ Torx 30 и чистые перчатки. Замену начнем с демонтажа фары Форд Фокус. Крепится она при помощи двух винтов с универсальным шлицем. Отворачиваем их, освобождая блок-фару.

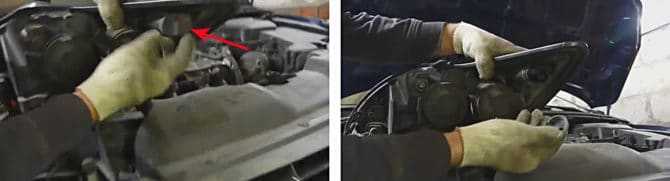

Демонтаж винтов блок-фары Форд Фокус 3

Теперь покачиваем фонарь и снимаем его со штатного места.

Снятие фонаря с Форд Фокус

Можно переходить непосредственно к вопросу, как заменить лампочки.

Ближний свет

На задней части фонаря видим два круглых лючка, закрытых резиновыми пыльниками. Нам нужен тот, что находится ближе к борту автомобиля. Я пометил его стрелкой.

Люки автоламп дальнего и ближнего света Форд Фокус 3

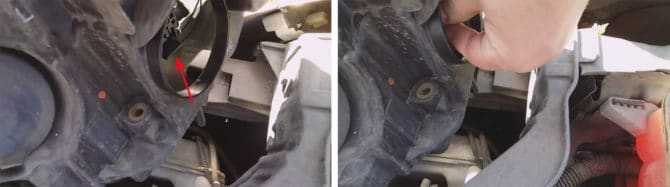

Снятия пыльника с фонаря Форд Фокус 3

Беремся за лепесток и снимаем пыльник.

В люке мы видим двухконтактную колодку, надетую на лампочку ближнего света. Снимаем ее выдергиванием с покачиванием, предварительно нажав на плоский язычок фиксатора (нажимать вверх, по направлению стрелки).

Снятие колодки питания

Перед нами лампочка, которую можно просто вытащить из гнезда (она прижималась колодкой).

Снятие лампочки

Надеваем перчатки и на место сгоревшего устанавливаем новый прибор. Если перчаток нет, то держим автолампу только за цоколь, не прикасаясь к стеклянной колбе. Устанавливаем на место колодку питания, проследив за тем, чтобы ее фиксатор защелкнулся, надежно зафиксировав лампочку. Осталось надеть на люк резиновый пыльник и установить фару на место, закрепив ее двумя винтами.

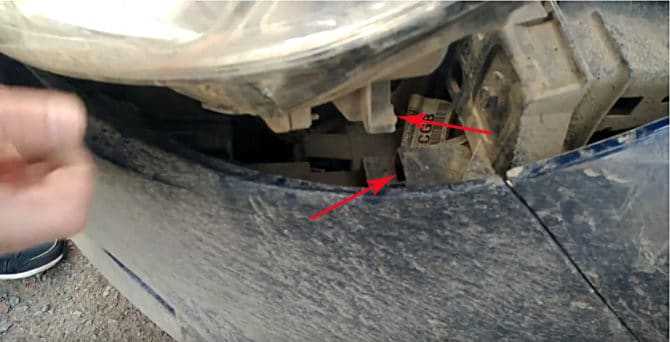

Нижнее крепление фары на Форд Фокус 3

Дальний свет

Будем считать, что фара у нас уже демонтирована (см. выше), и мы наблюдаем два лючка, закрытых пыльниками. Автолампа дальнего света находится в том, что ближе к центральной оси автомобиля. Я пометил его стрелкой.

Люк модуля дальнего света (правая фара Форд Фокус 3)

Снимаем пыльник, потянув его за лепесток.

Снятие пыльника с фары Форд Фокус 3

Перед нами колодка, конструктивно похожая на ту, что стоит на лампе ближнего света. Нажимаем на фиксатор и снимаем ее.

Снятие колодки питания

Видим автолампу дальнего света, которую можно свободно вытащить из гнезда (она прижималась колодкой питания). Вынимаем сгоревшую и на ее место устанавливаем новую, предварительно надев чистые хлопчатобумажные перчатки. Сажаем колодку питания на цоколь прибора, проследив, чтобы защелкнулся фиксатор. Закрываем люк пыльником и устанавливаем фару на место, закрепив ее двумя винтами.

Габариты

Для того чтобы заменить габаритные лампочки в Форд Фокус 3, нужно снять фару (см. выше). Теперь находим небольшой лючок овальной формы, закрытый резиновым пыльником. Он находится в верхней части фонаря справа для правой фары и слева для левой. Снимаем пыльник.

Снятие пыльника с люка габаритных огней фары Форд Фокус 3

Засовываем два пальца в люк и нащупываем патрон габаритки. Теперь пытаемся изловчиться и повернуть патрон против часовой стрелки на 45 градусов, чтобы отщелкнулись фиксаторы. Сделать в овальном микроскопическом люке такую операцию непросто, это надо уметь. Но если получилось, то патрон вместе с лампочкой можно вынуть.

Снятая автолампа габаритного огня

Снимаем сгоревший прибор (просто выдергиваем), на его место вставляем новый. Поскольку источник света негалогенный, перчатками можно не пользоваться – достаточно относительно чистых рук.

Вставляем патрон на свое место и снова демонстрируем ловкость рук – поворачиваем его на 45 градусов, но уже по часовой стрелке. Надеваем на люк пыльник и устанавливаем фару на место, проследив за тем, чтобы нижний фиксатор на фонаре попал в паз на кузове Форд Фокус (см. выше).

Ксеноновый головной свет

Как я указывал выше, на Форд Фокус 3 может устанавливаться линзованный фонарь, использующий ксеноновую лампу, отвечающую и за дальний, и за ближний свет одновременно. Осталось поменять и ее.

В блок-фаре этой модификации три круглых люка примерно одинакового размера. Все они закрыты резиновыми пыльниками. Ксеноновая лампа дальнего/ближнего света расположена в том, что ближе к центральной оси Форд Фокус 3.

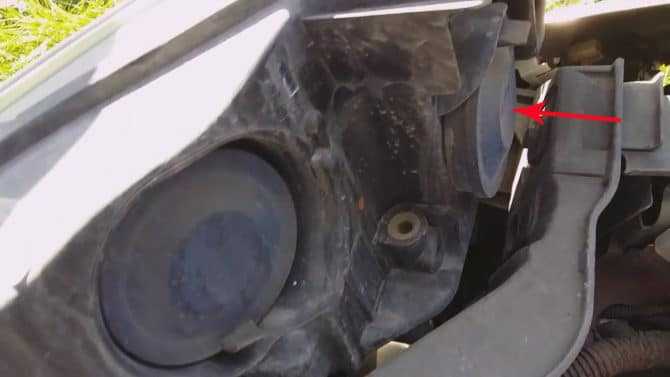

Люк ксеноновой лампы дальнего/ближнего света указан стрелкой

Снимаем с него пыльник, потянув за резиновый лепесток.

Снятие пыльника

Заглядываем в люк и видим блок розжига, надетый на цоколь ксенонки.

В люке хорошо виден блок розжига

Снимаем его с цоколя лампы, саму лампу освобождаем, отщелкнув пружинный фиксатор, вынимаем из гнезда и, надев х/б перчатки, меняем на новую. Фиксируем прибор пружинной скобой, надеваем на его цоколь блок розжига. Осталось вернуть на место пыльник и поставить фонарь на место.

Вот, пожалуй, и все о замене лампочек в блок-фаре Ford Focus 3. Как видишь, совсем необязательно ехать на СТО, теряя время и деньги из-за такой ерунды. Ведь все можно сделать своими руками.

Противотуманные фары

Ford Focus 2 рестайлинг в зависимости от комплектации поступает в продажу как с комплектом противотуманных фар, так и без них. Замена неисправных ПТФ или установка производится самостоятельно при минимальных навыках, поскольку все изменения предусмотрены конструкцией автомобиля.

Установка противотуманной фары выполняется в нижней части бампера, где предусмотрено для нее крепление. Место установки закрыто декоративной крышкой. Колодка для подключения подвязана к ближайшему жгуту электропроводки и закрыта защитным колпачком.

Новую ПТФ устанавливают вместо декоративной крышки и крепят на предусмотренные места. Отвязывают от жгута колодку и подключают ее к лампе.

Дополнительно в салоне автомобиля устанавливается новый блок управления освещением. Его монтируют вместо штатного. Крепление блока выполнено на защелках, которые отжимаются при помощи тонкой отвертки.

Какие лампы понадобятся

Как правило, в противотуманки Форд Фокус 3 производитель устанавливает лампочки фирмы Osram. Стоимость оригинальной лампы H11 12v/55 Osram около 500 рублей. Этот прибор имеет увеличенный ресурс и служит около двух-трех лет.

Штатная лампа противотуманного света автомобиля Форд Фокус 3

Но это, конечно, не единственно возможный вариант – установить можно лампы и любого другого производителя. Прибор должен иметь цоколь H11, мощность 55 Вт и цветовую температуру в районе 3 000 К. Лампы с более низкой цветовой температурой хуже освещают дорогу в ясную погоду, а с более высокой – практически бесполезны в туман или дождь. В последнее время появилась тенденция устанавливать в противотуманные фары лампы с эффектом ксенона. Цветовая температура в 5 000 К смотрится красиво, но такой свет абсолютно неэффективен в непогоду.

В качестве примера приведем лампы разных моделей и производителей, которые отлично подойдут для противотуманного света.

Лампочки со стандартными характеристиками

Производитель	Модель	Мощность, Вт	Стоимость
KOITO	H11-12-55 0110K	55	от 450 руб.
GE	H11-12-55 53110	от 490 руб.
MTF	H11-12-55 +30% Standard Long Life HS1211	от 300 руб.
OSRAM	H11-12-55 64211	от 470 руб.
PHILIPS	H11-12-55 +30% Vision 12362PRC1	от 450 руб.
VALEO	H11-12-55 Standart 032525	от 450 руб.

Приборы с увеличенной светоотдачей

Производитель	Модель	Мощность, Вт	Стоимость
ДиаЛУЧ	H11-12-55 +90% PGJ19-2 Megalight Ultra PR	55	от 850 руб.
KOITO	H11-12-55 Вт (100 Вт) Other Brand	от 2000 руб. за комплект
OSRAM	H11-12-55 +110% NIGHT BREAKER UNLIMITED	от 1700 руб. за комплект

Лампы с увеличенным сроком службы

Производитель	Модель	Мощность, Вт	Стоимость
NARVA	H11-12-55 LONG LIFE 48078LL	55	от 490 руб.
PHILIPS	H11-12-55 LLECO VISION 12362LLECOC1	от 550 руб.
OSRAM	H11-12-55 +60% SILVERSTAR 2.0	от 1300 руб.

Полезно! Если тебя интересует полный перечень ламп, используемых в автомобиле Форд Фокус 3, то найти нужную информацию можно здесь.

Рейтинг моделей и производителей автоламп

На сегодняшний день, как мы выяснили, существует множество разновидностей ламп с цоколем H11, производством которых занимается большое количество компаний. Какого производителя выбрать? Однозначного ответа на этот вопрос, конечно, нет – все будет зависеть от бюджета и личных предпочтений. А нижеприведенный перечень производителей, рейтинг которых построен исключительно на отзывах автовладельцев, будем надеяться, поможет нам сделать удачный выбор.

Компания «Филипс» является если не лидером, то одним из ведущих производителей автоламп. Их изделиями комплектуется примерно треть всех автомобилей в мире, а это о чем-то говорит. Лампочки этого бренда долговечны, а их реальные характеристики практически всегда соответствуют заявленным. Единственный, пожалуй, минус бренда – довольно высокая стоимость.

Немецкая компания Osram на сегодняшний день, пожалуй, самый серьезный конкурент Philips. Лампочки этой компании имеют отличные характеристики и одновременно относительно умеренную стоимость. Именно поэтому очень многие автовладельцы всего мира устанавливают в свои автомобили лампы этой компании.

Эта немецкая компания вышла на российский рынок относительно недавно – в 2013 году, но практически сразу завоевала популярность благодаря хорошим светотехническим характеристикам изделий и вполне умеренной цене. Что касается недостатков: лампы этого бренда плохо переносят российские дороги и на наших колдобинах служат недолго.

Российская компания DLED появилась на рынке в 2008 году и утвердилась как надежный производитель различного светодиодного оборудования. Продукция отличается низкой ценой и хорошими эксплуатационными свойствами. Повышает доверие покупателей и наличие собственного отдела тестирования новых высокотехнологичных разработок.

Компания KOITO является подразделением японской корпорации TOYOTA GROUP и одним из лидеров среди производителей автомобильных ламп и оптики. В ее ассортименте присутствуют не только изделия стандартной комплектации лампы, но и специальные серии, высокотемпературные модели которых отличаются удвоенной яркостью при обычных показателях мощности.

Светодиодная лампа для габарита и стоп-сигнала

В этом обзоре я расскажу про светодиодные лампы в цоколе 1157, предназначенные для габаритных огней и стоп-сигнала.

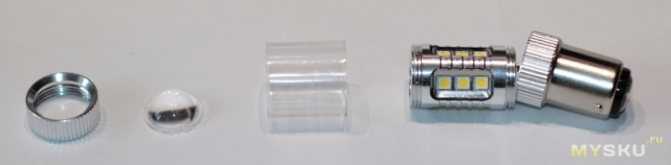

Лампа содержит 16 SMD светодиодов типоразмера 3030. Четыре из них расположены торце лампы, под пластиковой линзой. Остальные 12 поделены на группы, по три в каждой и расположены по четырем сторонам лампы. Светодиоды, расположенные по периметру лампы, защищены от внешних воздействий прозрачной пластиковой вставкой. Пластиковая вставка закреплена между двумя кольцами с насечками. Верхнее кольцо, также удерживающее линзу, накручено на корпус лампы, и место соединения промазано герметиком. На боковых светодиодах установлены 4 отражателя.

Сразу возникает вопрос с теплоотводом. Светодиодов много, тепло отводить надо, а пластиковая колба явно этому препятствует. В любом случае далее мы этот вопрос разберем более детально, а пока рассмотрим основные параметры ламп.

Цветовая температура ламп: 6500К. Максимальный световой поток: 680Лм. Размер лампы: 55,5 х 18мм. Вес: 16г.

Заявленная потребляемая мощность 80Вт, вот тут заявяли так заявили. Для себя я сделал вывод, что при выборе светодиодных ламп в цоколях 1156, 1157, на это значение мощности можно не обращать внимания. Его всегда указывают несколько большим, чем в действительности, в данном случае, что-то уж слишком перестарались. Конечно, потребляемую мощность во всем диапазоне напряжений я замерил и расскажу об этом.

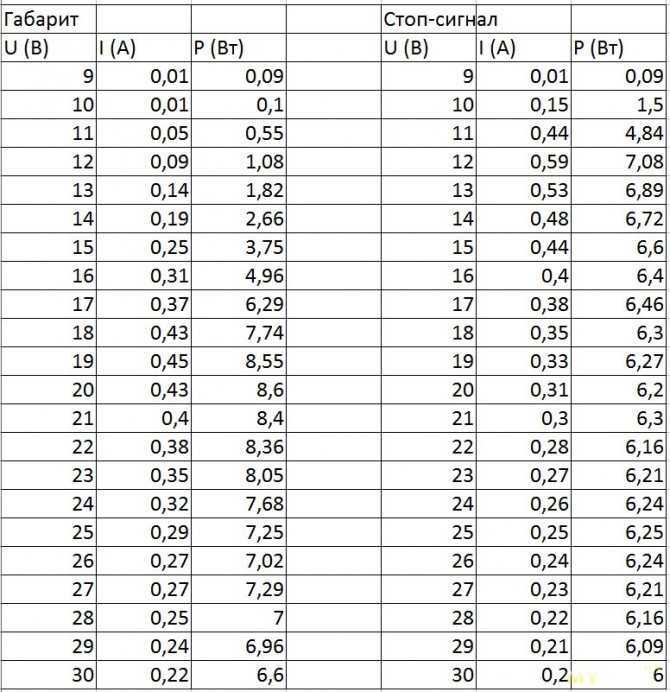

Диапазон рабочих напряжений указан следующим образом: 12-24V. Весьма не однозначно то ли подразумевается, что лампа рассчитана на этот диапазон напряжений, то ли подразумевается, что лампа предназначена для работы в бортовых сетях 12 и 24В. А значит, что максимальное напряжение превысит 24В. Дабы не оставить этот вопрос без ответ я протестировал ламу в диапазоне напряжений от 9 до 30В. До 9В лампа не светит, поэтому значения ниже этого уровня я в график включать не стал.

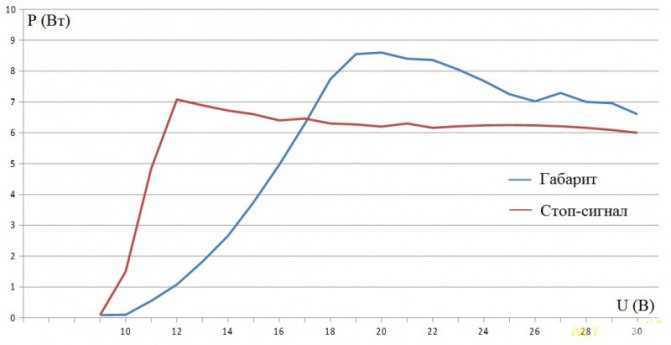

Для большей наглядности я построил по табличным данным график зависимости потребляемой мощности от напряжения.

Это не есть хорошо, когда потребляемая мощность в режиме габарита примерно равна потребляемой мощности в режиме стоп сигнала. Видим что на 14В потребляемая мощность почти 5Вт, для ламп подобного типа это многовато. Посмотрим как у нас обстоят дела с нагревом лампы.

Для этого эксперимента я как обычно поместил лампу в маленькую коробочку, в которой она находилась на протяжении всего теста. Нагрев лампы проводился при питающем напряжении 14В. Из следующего графика и теплограмм видим, что максимальная температура светодиода в режиме габарита составила 83,3 °С, в режиме стоп-сигнала 104,5 °С.

Две теплограммы слева это режим габарита и стоп-сигнала, без защитного стекла, справа в защитном стекле. Нагрев в обоих случаях проводил в защитном стекле, но на картинках слева я его снимал.

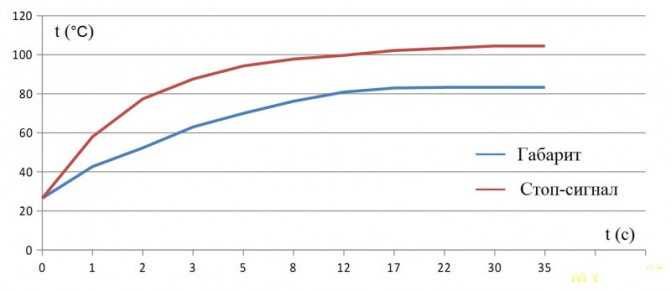

Для большей наглядности приведу кривую нагрева. Видим, что лампа выходит на установившейся режим работы примерно за 15 минут.

Режим габарита: Режим стоп-сигнала:

Видим, что максимальная рабочая температура находится на пределе (это я про режим габарита). При езде по городу значение температуры явно будет выше за счет частого нажатия на педаль тормоза.

Давайте посмотрим на эти лампы в деле. Для начала я сравню данную светодиодную лампу со штатной галогенной лампой на 20Вт в условиях плохого освещения.

А для того, чтобы оценить численно, во сколько раз светодиодная лампа ярче штатной галогенной лампы я воспользуюсь люксметром. Расположив датчик на 10см от лампы, я замерю освещенность создаваемую лампами и затем сравню полученное значение.

Получилось, что данная лампа ярче штатной галогенной лампы в режиме габарита в 4,7 раза, в режиме стоп-сигнала в 2,5 раза.

Обычно подобные лампы очень легко можно доработать вытащив драйвер и заменив резистор. Это позволит добиться нужного значения яркости и снизить тепловыделение. Так я и рекомендую обычно делать, но в данном случае драйвер расположен таким образом, что его проблематично достать из цоколя. А наличие герметика делает эту задачу очень трудно решаемой. Да и покупая лампы по такой цене, не очень хочется что-либо дорабатывать. Хочется поставил и забыл.

Давайте также посмотрим как светят данные лампы при дневном свете.

Также можно посмотреть видео версию этого обзора:

На этом у меня всё. Надеюсь обзор был для вас полезен.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
