Замена лампочки ближнего света на suzuki grand vitara

Какие лампы стоят и какие можно поставить

Прежде чем взяться за замену, выясним, какие лампы устанавливаются на Suzuki Grand Vitara в фары ближнего света и какие вместо штатных можно поставить.

Производитель Витара устанавливает в свой автомобиль галогенные приборы с цоколем H7 мощностью 55 Вт концерна OSRAM.

Лампочка, штатно устанавливаемая в фары ближнего света Сузуки Гранд Витара

Можно ли поставить вместо них какие-нибудь другие с таким же цоколем, и если можно, то стоит ли? Конечно, можно! Более того, не только можно, но иногда и нужно. Лампочки с таким цоколем выпускаются множеством производителей и сильно отличаются друг от друга по характеристикам.

Есть приборы с большим сроком эксплуатации, повышенной яркостью и различной цветовой температуры. Последнее весьма существенно, поскольку от этого параметра зависит эффективность прибора в тех или иных погодных условиях.

Если мы частенько ездим в непогоду, то стоит обратить внимание на приборы с относительно низкой (3 000-4 200 К) цветовой температурой – «теплый» свет лучше проникает сквозь туман, дождь и снег, а также не бликует на мокром асфальте. Такая лампа ближнего света отлично подойдет для езды в непогоду

Такая лампа ближнего света отлично подойдет для езды в непогоду

Лампочки с более высокой цветовой температурой в таких условиях пасуют, но в ясную погоду лучше освещают дорогу и не утомляют глаза. Свет таких приборов приближается к дневному, а ведь мы к нему привыкли с рождения.

Этот прибор хорошо освещает дорогу в ясную погоду и не утомляет глаза

Рейтинг ламп — какую лучше выбрать

А теперь посмотрим на результаты теста шестнадцати “ближних” лампочек Н7 разных производителей и характеристик. Тест проводился при помощи люксометра, поставленного перед фарой, и, естественно, учитывал качество освещения.

Для проведения теста будет использоваться стационарный люксометр

Рейтинг ламп ближнего света Н7 по силе создаваемого ими светового потока

Место	Внешний вид	Лампа	Показания люксометра, клк	Особенности
1		OSRAM Night Breaker Unlimited +110%	32.1	довольно высокая стоимость, но самые яркие из списка	Купить
2		GE MegaLight Plus +50%	30.6	отличное отношение цена/качество	Купить
3		PHILIPS X-tremeVision +130%	29.1	высокая стоимость, белый свет	Купить
4		GE Galogen	28.6	невысокая стоимость	Купить
5		PHILIPS VisionPlus +60%	28.4	неоправданно высокая стоимость	Купить
6		NARVA Range power 50+	28.1	–	Купить
7		NARVA Contrast+	27.5	желтоватый (противотуманный) свет	Купить
8		PHILIPS Vision +30%	27.0	хорошее соотношение цена/качество	Купить
9		NARVA LongLife	26.8	увеличенный срок службы	Купить
10		PHILIPS BlueVision ultra	26.7	частично синяя колба “под ксенон”	Купить
11		OSRAM Original	25.3	штатная лампа	Купить
12		OSRAM AllSeason	24.5	желтоватый (противотуманный) свет	Купить
	OSRAM UltraLife	24.5	повышенный срок службы	Купить
	PHILIPS LongLife Eco Vision	24.6	действительно долго служат	Купить
13		PHILIPS Crystal Vision	22.7	синяя колба “под ксенон”	Купить
14		MTF Platinum light	20.8	синяя колба “под ксенон”	Купить

Система освещения

Компоненты системы

А. Модель с люком крыши В. Модель без люка крыши С. Модели со светодиодными фарами головного освещения

Освещение салона
Датчик дождя/освещенности
Рассеиватель лампы освещения салона
Лампа индивидуального освещения
Лампа движения задним ходом
Верхний дополнительный стоп-сигнал
Комбинация задних фонарей
Задний противотуманный фонарь (если оборудовано)
Модуль фары головного освещения
Передние противотуманные фонари
Дневные ходовые огни (если оборудовано)
Светодиодные дневные ходовые огни (если оборудовано)
Боковой повторитель указателя поворота
Повторитель указателя поворота в зеркале заднего вида (если оборудовано)
Подсветка номерного знака
Подсветка багажного отделения (если оборудовано)
Реле передней противотуманной фары
Реле фары головного освещения, дальний свет
Реле фары головного освещения, ближний свет
Реле дневных ходовых огней (если оборудовано)
Реле заднего противотуманного фонаря (если оборудовано)
Реле задних фонарей
Объединенный разъем
Электронный блок управления системами автомобиля (ВСМ)
Выключатель передних противотуманных фар
Переключатель управления фарами головного освещения и указателями поворота
Выключатель аварийной сигнализации
Подсветка перчаточного ящика
Подсветка зоны ног (если оборудовано)

Характеристики применяемых ламп в системе освещения

Наименование	Характеристика	Наименование	Характеристика
Фары головного освещения (ближний)	Галогенные	55 W (H11)	Боковой повторитель указателя поворота	5 W
Светодиодные	LED	Боковой повторитель указателя поворота в наружном зеркале	LED
Фары головного освещения (дальний)	60/65 W (HB3)	Задний габаритный огонь и стоп-сигнал	21 / 5 W
Лампа переднего указателя поворота	21 W	Лампа движения задним ходом	16 W
Лампа габаритного огня	5 W	Лампа заднего указателя поворота	21 W
Дневной ходовый огонь со светодиодом	LED	Задний противотуманный фонарь	21 W
Дневной ходовый огонь	13 W	Лампа верхнего дополнительного стоп-сигнала	LED
Противотуманная фара (без дневных ходовых огней)	55 W (H11)	Лампа освещения номерного знака	5 W
Противотуманная фара (с дневными ходовыми огнями)	35 W (H8)

Фары головного освещения

Снятие и установка

Внимание:

Не касаться разогретых ламп фары головного освещения.

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи.

2. Снять панель переднего бампера в сборе, а также держатели бампера (подробнее, см. соответствующий раздел в главе Кузов).

3. Отсоединить разъемы жгутов электропроводки от модуля фары головного освещения.

4. Выкрутить винты крепления фары головного освещения (1) и отсоединить фиксатор (2), после чего снять фару в сборе (3), как показано на рисунке ниже.

5. При необходимости, извлечь лампы из блока фары головного освещения, как показано на рисунке ниже.

Приступаем к замене

Обнаружили лампы ближнего света, подобрали нужные, нашли и даже купили. Пора разобраться, как поменять сгоревшие. Да, мы оба изменимся, даже если один перегорел. Однако последнему не с чем жить, и яркость галогенных устройств со временем уменьшается, а яркость старых, вероятно, будет отличаться от яркости новых.

Нам не нужны инструменты для работы, просто:

чистые перчатки;

замена лампочек.

Перчатки необходимы, потому что голыми руками галогеновую лампочку за лампочку не взять. В противном случае он очень быстро перегорит.

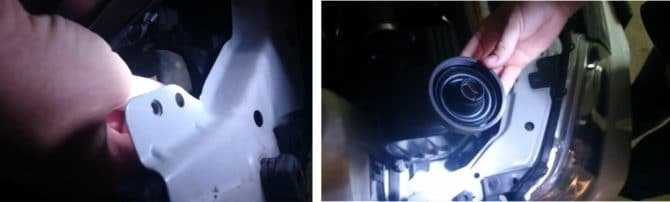

Открываем капот и на фаре находим люк ближнего света. Он расположен ближе к борту автомобиля и прикрыт резиновым чехлом. Из ствола выступает силовой блок, расположенный у основания лампочки.

У обуви нет стопоров, поэтому просто потяните и снимите ее. Если мы видим смазку на контактах колодок, не трогайте ее. Применяется для гидроизоляции и предотвращает окисление контактов.

Отключите питание фар ближнего света на Suzuki Grand Vitara

Теперь вы можете снять сам пыльник, потянув за специально предназначенный для него лепесток.

Удаление багажника

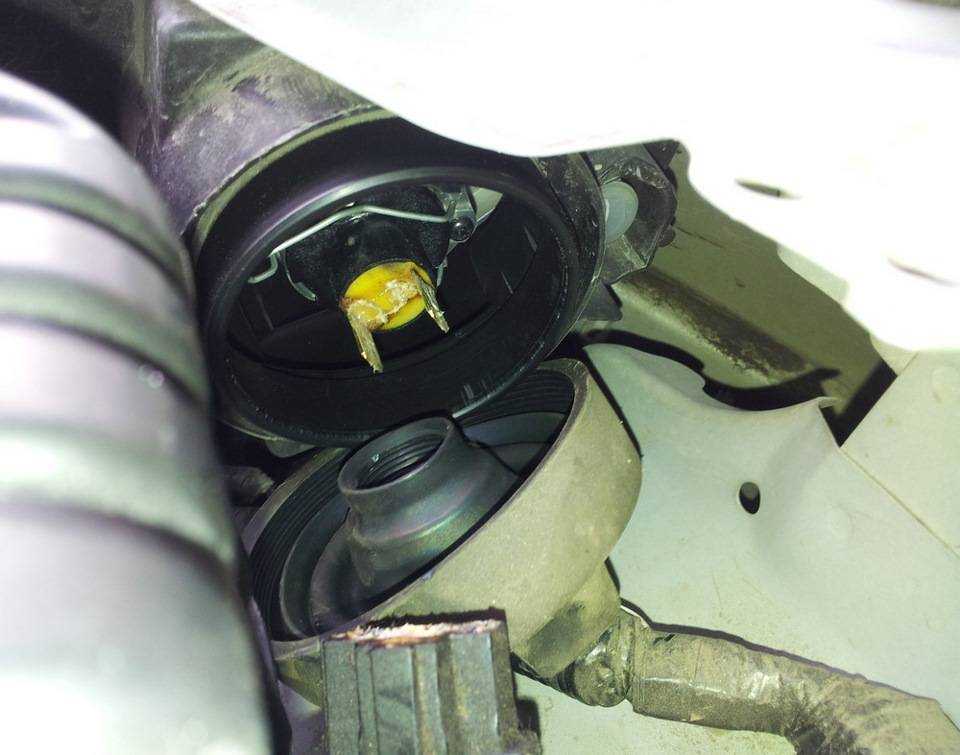

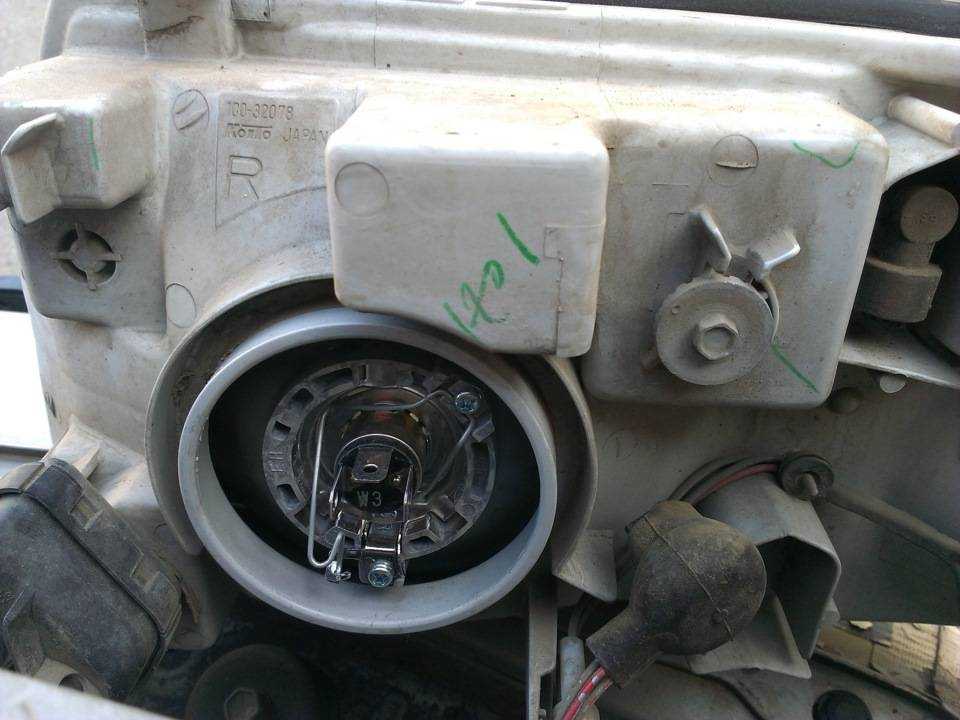

Смотрим под багажник и наблюдаем лампочку ближнего света, прижатую к фаре пружинным зажимом, отмеченную на фото ниже стрелкой.

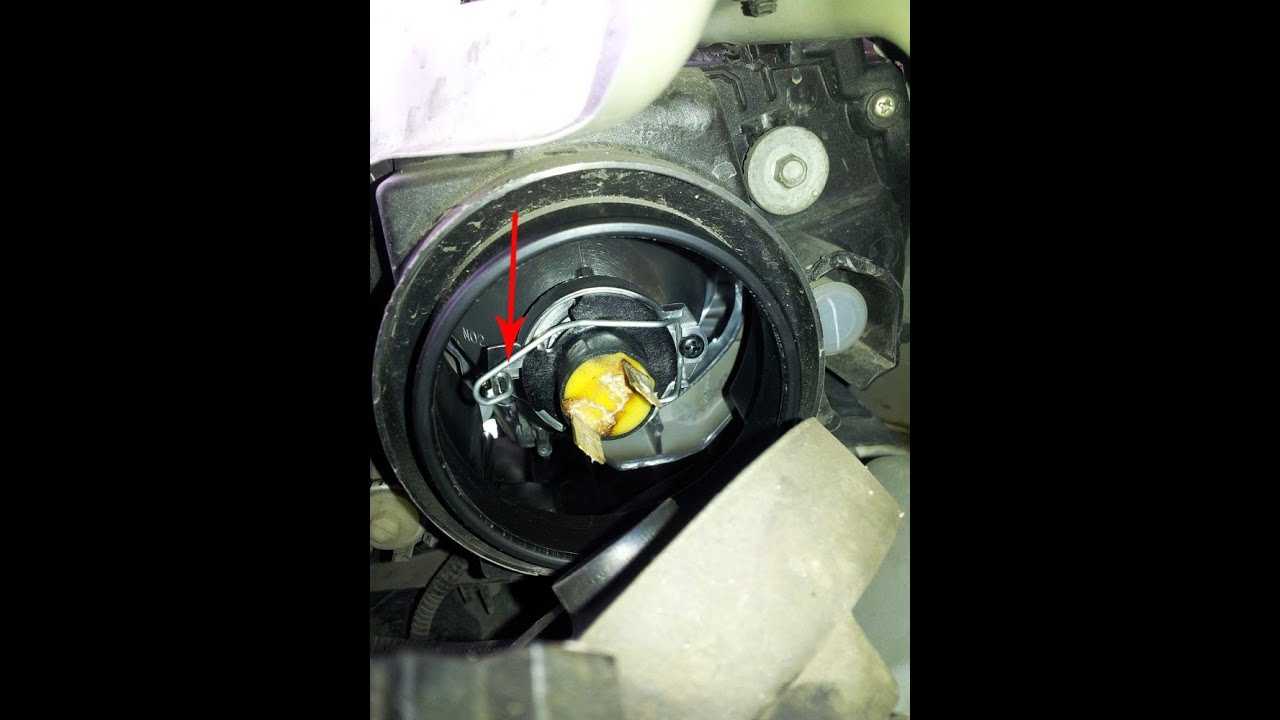

На Сузуки Гранд Витара ближний свет прижимается к фаре специальным кронштейном

Нажмите на ушко скрепки в направлении стрелки (см. Фото выше) и снимите ее со стопора. Теперь вы можете сложить кронштейн и снять лампочку.

Ближний свет убран Мнение эксперта Бартоша Алексея Специалиста по ремонту, обслуживанию электрооборудования и промышленной электроники

Задайте вопрос специалисту Важно! Ничего не нужно никуда крутить — на многих ресурсах блогеры включают лампочку в ту и другую сторону, а некоторые даже вращают ее. Просто встряхнули и сняли с маяка

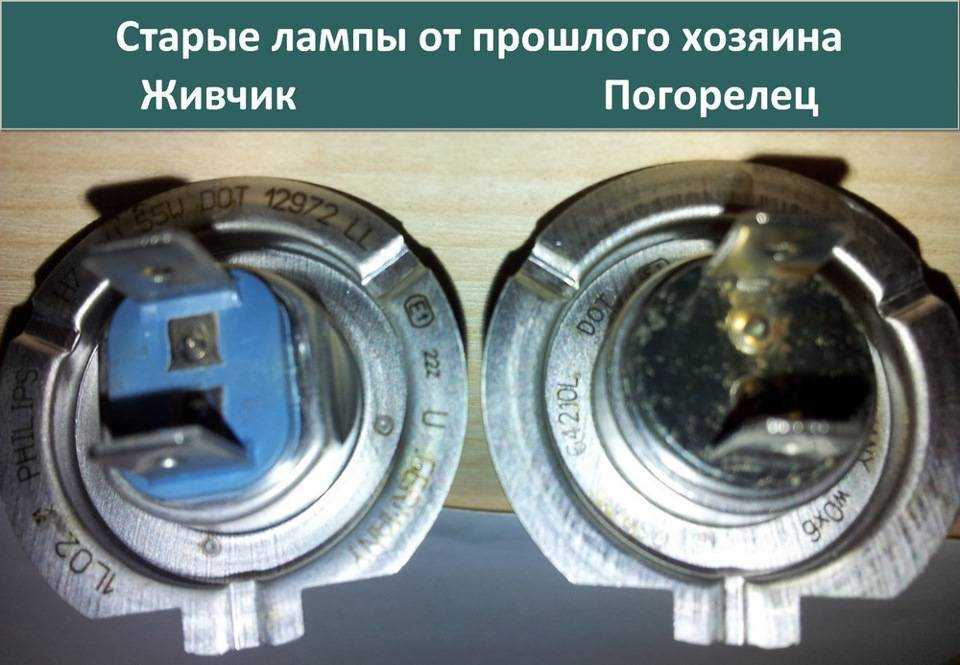

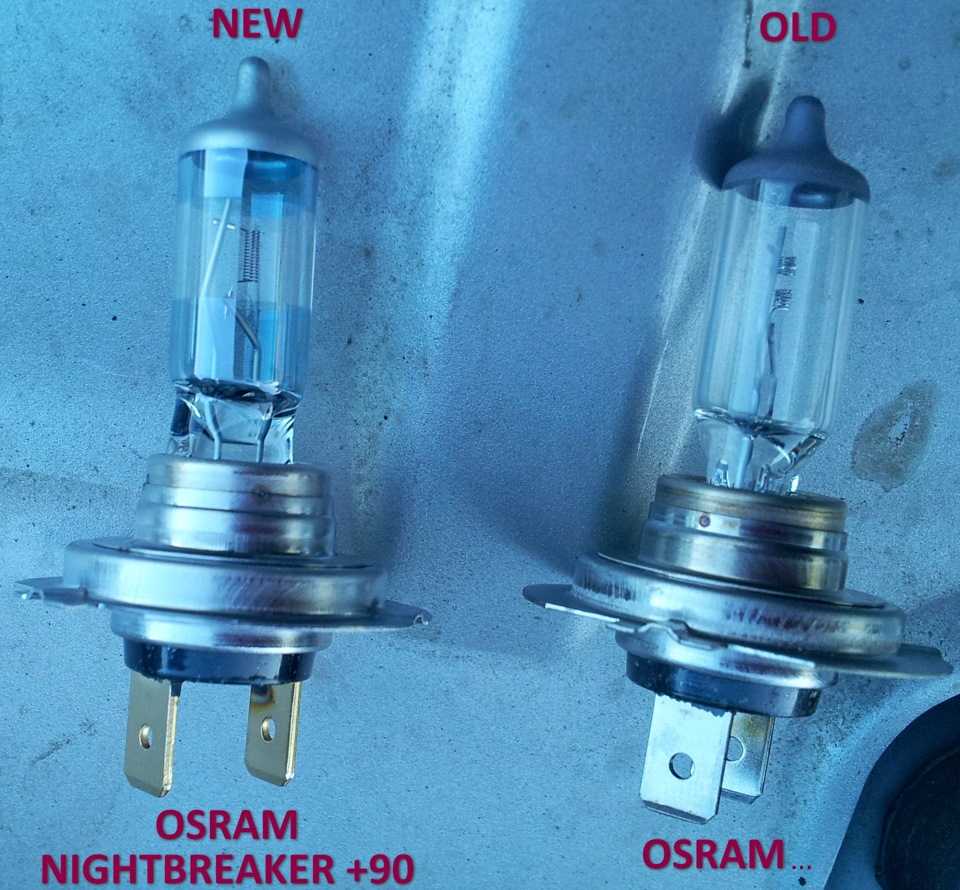

Вынимаем лампу и замечаем, что она не такая, как купленная, над юбкой пластик!

Старый светильник имеет пластиковую основу

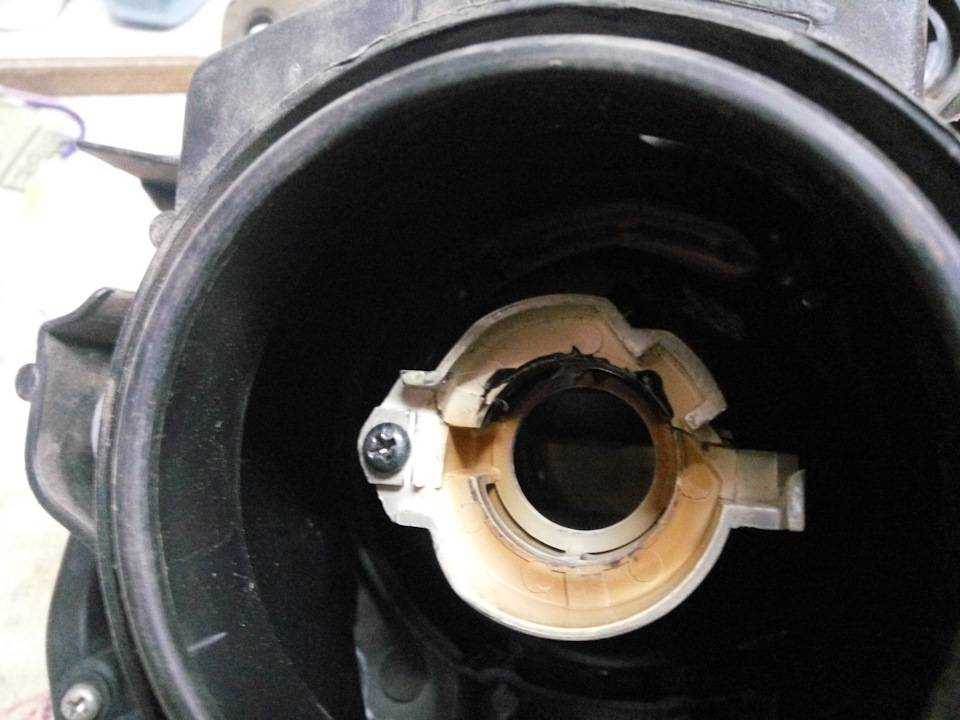

Это просто переходник, в который вставлена обычная лампа ближнего света H7. Если вы внимательно посмотрите на фото выше, это легко заметить. Для чего его использовали дизайнеры и на что он позволяет переключать этот адаптер — большой секрет производителей Suzuki Grand Vitara.

Отставляем старую с переходником, надеваем перчатки, берем новую и вставляем в фару, следя за тем, чтобы ключ на ее юбке (отмечен стрелкой на фото ниже) вошел в паз фара.

Установка новой лампы

Теперь возьмем старую лампу из адаптера и наденем адаптер на новую. Затяните фиксирующим кронштейном.

Новый ближний свет с установленным и закрепленным адаптером

Осталось поставить багажник и блок питания. Завершена замена лампы ближнего света на Сузуки Гранд Витара.

Разновидности амортизаторов

На автомобиль Сузуки устанавливаются амортизаторы 2 типов. Все они имеют одинаковую конструкцию, но различаются содержимым закачки. К ним относятся:

Гидравлические. Конструкция состоит из штока, поршня, камеры и направляющей втулки. В качестве амортизирующего вещества используется масло. В процессе работы идёт его передвижение в полости корпуса амортизатора. В задачу узла входит гашение вибрации автомобиля, уменьшении амплитуды колебаний.
Газо-масляные. При одинаковой конструкции во внутреннюю полость закачивается азот под давлением 4–20 атмосфер. В результате не происходит смешивания газа с маслом. Такие амортизаторы считаются более надёжными, поскольку создают усиленное сопротивление колебаниям автомобиля.

Предпочтение отдаётся газо-масляным амортизаторам, поэтому и установка их идёт значительно чаще. Масляные устройства значительно им уступают. Особенно разница чувствуется при движении автомобиля по плохим дорогам.

Амортизационный ресурс

Несмотря на качество изготавливаемых изделий ресурс амортизаторов недостаточно высокий. Если судить по техническим характеристикам, то их замену следует проводить через каждые 70 тыс. км.

При агрессивной езде по плохим дорогам эта цифра понижается более чем в 2 раза и составляет 30 тыс. км. При движении по бугристому покрытию нагрузка на задние узлы значительно возрастает, и это приводи к их износу.

Передние габариты W5W для Suzuki Grand Vitara 3 поколение [2005-2012] (Сузуки Гранд Витара 3 поколение)

Лампы для Suzuki Grand Vitara 3 поколение

Артикул 108312
Код производителя OSR2850WW02B
Бренд Osram

Артикул 108242
Код производителя OSR2825HCBI02B
Бренд Osram

Артикул 108470
Код производителя 127998000KX2
Бренд Philips

Артикул 108406
Код производителя OSR2880GR02B
Бренд Osram

Артикул 108314
Код производителя OSR2855YE02B
Бренд Osram

Артикул 108323
Код производителя OSR2880R02B
Бренд Osram

Артикул 108387
Код производителя OSR2880BL02B
Бренд Osram

Был в наличии19 декабря 2020 по 1 160 р.

Артикул 108232
Код производителя OSR2850CW02B
Бренд Osram

Был в наличии21 декабря 2020 по 1 000 р.

Артикул 108343
Код производителя OSR2824CW02B
Бренд Osram

Был в наличии05 января 2021 по 700 р.

Артикул 108386
Код производителя OSR2880YE02B
Бренд Osram

Был в наличии22 декабря 2020 по 630 р.

Источник

Приступаем к ремонту

Итак, решение принято, нужные запчасти найдены и доставлены в гараж, и дальнейшие наши действия будут состоять из трех этапов:

Демонтаж противотуманок;
Разборка-сборка;
Монтаж и регулировка.

Демонтаж

Устанавливаем автомобиль в гараже или на площадке, чтобы у вас было свободное место для работы возле передних колес;
Открываем капот и отсоединяем плюсовую клемму от АКБ;

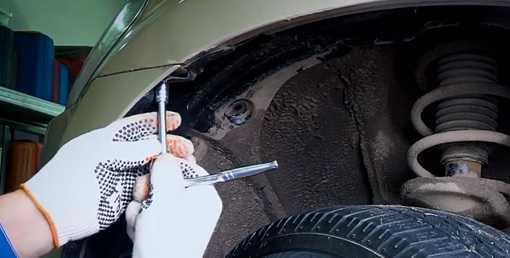

Рассоединяем клипсы и аккуратно отгибаем защитный подкрылок, чтобы получить доступ к внутренней части бампера;

Освободив достаточно места, чтобы просунуть руку с отверткой внутрь, отогните подкрылок и ослабьте винты крепления противотуманки;
Выкрутив винты, толкните ее немного вперед;
Теперь со стороны переднего бампера извлеките фару и отсоедините от нее электрический цоколь.

Разборка-сборка

Рассмотрим два наиболее часто встречающихся вида ремонта, которые требуют снятия фар:

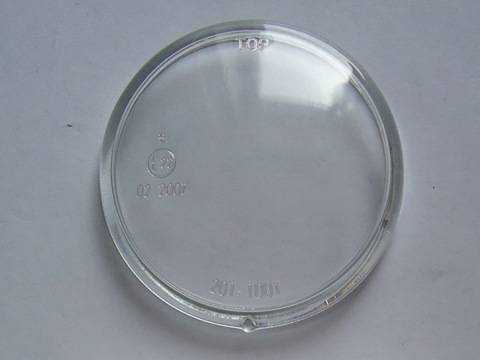

Замена стекла (разбитое или треснувшее);
Замена отражателя.

Особенность данной операции состоит в том, что противотуманные фары для Suzuki Grand Vitara или для SX4 сделаны неразборными просто потому, что производитель считает такие поломки достаточно редкими. По его мнению, пришедшая в негодность фара к моменту отказа полностью выработала свой ресурс, поэтому подлежит полной замене.

Но этот фактор не учитывает ментальность отечественных автовладельцев, рассекающих по просторам России на внедорожной версии авто. Повреждение ПТФ происходит намного чаще, а высокая цена запасных частей вынуждает искать способы удешевления дорогостоящей замене.

По этой же причине столь популярно изготовление наклеек на фары,способное уберечь стекла от летящих камней и растений при движении по автострадам и по сельской местности.

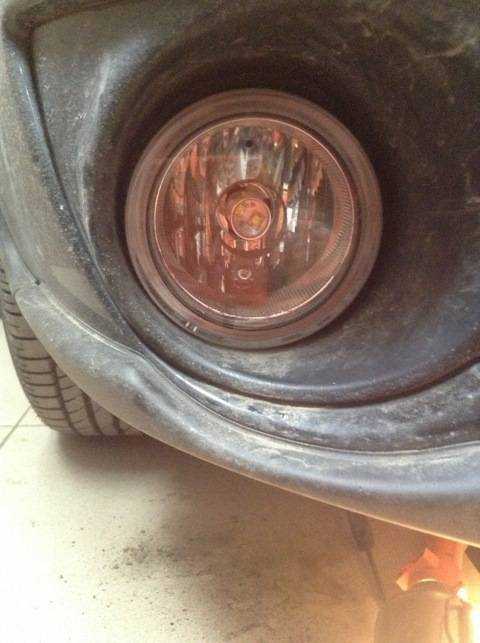

Возвращаясь к обсуждаемой проблеме — противотуманная фара Suzuki SX4 представляет собой герметично склеенные стекло и корпус, внутри которого закреплен отражатель. Для замены ламп автопроизводителем предусмотрено техническое отверстие. Но русская смекалка позволяет вмешаться в эту конструкцию.

И зачастую решение оригинально своей простотой:

Две детали соединены между собой специальным герметиком;
Попытки рассоединить их механическим путем приводят к поломке;
Если прогреть фару целиком до температуры 85-90 градусов, герметик размякнет и детали можно рассоединить.

Как разобрать фару в домашних условиях, не имея автоклава? Очень просто, с помощью бытовой духовки или строительного фена:

В первом случае вы помещаете фару в духовку, разогретую до указанной температуры на 5-10 минут;
Во-втором случае вы сооружаете из картонного ящика автоклав, поместив в него сопло строительного фена.

Во втором варианте необходимо иметь градусник, чтобы контролировать температуру нагрева. Более подробно про описываемые операции вы сможете посмотреть на видео в этой статье.

Рассоединив детали фары, заменив пришедшие в негодность и обезжирив все части, нанесите новый герметик (как показано на фото ниже) и поместите фару целиком в духовку, чтобы прогреть ее. Затем извлеките и крепко прижмите.

Монтаж и регулировка

Когда все ремонтно-восстановительные работы окончены, можно приступать к обратной установке фары на автомобиль. А по окончанию, ее предстоит отрегулировать.

Масло в АКПП Сузуки Гранд Витара рестайлинг 2.0 и 2.4

Рестайлинговые модели Suzuki Grand Vitara 2012-2016 годов выпуска также получили в свое распоряжение описанный выше 5-ступенчатый автомат A750E или TB-50LS, который можно лицезреть на автомобилях этого модельного ряда с 2.0 и 2.4-литровыми моторами

Соответственно, обслуживая данный автомат, необходимо обратить внимание на описанный выше масла со спецификацией ATF 3317(Suzuki ATF 3317, Mobil ATF 3309, GToil GT ATF Type IV).

Mobil ATF 3309

1 литр Артикул: 99000-22B00

Средняя цена: 1300 рублей

Mobil ATF 3309

1 литр Артикул: 153519

Средняя цена: 850 рублей

GToil GT ATF Type IV

4 литра Артикул: 8809059407912

Средняя цена: 2500 рублей

1 литр Артикул: 880 9059407905

Средняя цена: 700 рублей

Как Снять Фару На Сузуки Гранд Витара

Нормы выбросов отработанных газов у Suzuki Grand Vitara

Лампы освещения автомобилей меняются время от времени, когда их огни гаснут или они в конечном итоге тускнеют. Эта работа не представляет никаких сложностей, но перед этим необходимо приложить некоторые ее особенности. Ниже мы подробнее рассмотрим, как заменить глянец лампы на Suzuki Vitara.

Фара автомобиля Grand Vitara

Выбор лампы

Выбор ламп для автомобильных фар является очень важным моментом, ведь комфорт и безопасность зависят от их состояния. Поэтому нужно подходить к нему хорошо.

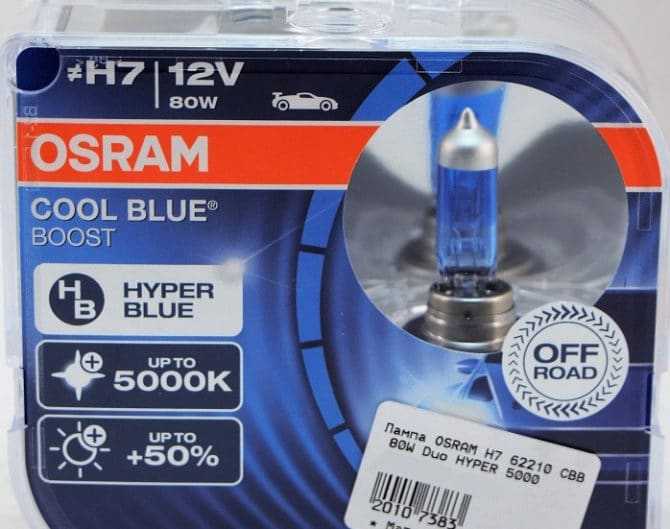

На фото — стандартная лампа H7

Сегодня в торговле представлен большой ассортимент светильников с различными характеристиками, что несколько усложняет выбор. Так что вам нужно приложить их основные типы, чтобы начать.

Прежде всего, они делятся по типу конструкции:

Фара ближнего света на Suzuki Grand Vitara использовала стандарт H7. Но помимо типа его конструкции, необходимо дополнительно определить рабочий механизм, поскольку по этой причине основные характеристики освещения зависят. (См. Также статью Foglights на Suzuki SX4: Особенности.)

Сравнение галогенных и ксеноновых ламп

По механизму работы они делятся на три типа:

Придерживаясь принципа работы, они напоминают обычные лампы накаливания, разница лишь в более сильной нити, которая может светиться до 3 тысяч градусов. Сегодня их пробирка заполнена газом. По этой причине световой поток достигает 1550 лм, что намного выше, чем у обычных ламп накаливания.

Стандартные галогенные лампы имеют соответствующее желтоватое свечение. Но в настоящее время существуют модели, в которых цвет светового потока близок к белому или синему. Обычно они называются псевдоксенонами.

Цветовая температура этих ламп лежит на 4300 — 8500 К, то есть от желтого до пурпурно-фиолетового. Используя этот факт, они лучше освещают дорогу, в этом случае они меньше напрягают глаза.

Замена задних фонарей для Suzuki GrandVitara VLGavto

Здесь лидер технической среды Геннадий Емелькин скажет, что действительно есть способ замены ламп накаливания.

Для сравнения цветовая температура солнца в полдень составляет 5500 К.

Среди других преимуществ ксеноновых ламп — длительный срок службы — до 3 тысяч часов по сравнению с 1 тысячей часов для галогенов. Даже сегодня они потребляют меньше электроэнергии, что объясняется их большей эффективностью.

К недостаткам таких лампочек можно отнести несколько моментов:

Высокая стоимость;
Запуск задерживается, потому что требуется время, чтобы осветить.
Им необходимо установить дополнительный блок, который подает 25 000 вольт на лампу зажигания. Поэтому лучше не делать установку дома, а доверить ее специалистам.
Освещать дорогу в сырую погоду (дождь, снег, туман).

Стандартные светодиодные лампы H7 генерируют 2000 люменов света. Здесь они в три раза длиннее ксенона, а цена примерно одинакова.

Температура света, как у ксенона, очень близка к дневному свету. Надо сказать, что для светодиодных ламп также требуются блоки розжига.

H7 светодиодная лампа

Из вышеизложенного следует, что ближний светильник Grand Vitara следует выбирать не столько с точки зрения ваших финансовых средств, сколько как:

Климатическая влажность;
Погода, в которой в большинстве случаев приходится ездить.

Что касается производителей, то лучше всего доверять известным брендам:

Советы! Лампы на любой машине лучше поменять пары так, чтобы левый и правый источники света обеспечивали равномерное освещение, а лампы накаливания имели примерно одинаковый срок службы.

Основные элементы фар Grand Vitara

Процесс замены

Резюме по замене осветительных приборов на Grand Vitara довольно распространенное:

Вам нужно открыть капот и снять крышку фары, повернув ее против часовой стрелки.
Далее отключите автомобильные провода.
Затем пружина, удерживающая держатель колбы, удаляется. Для этого вам нужно нажать его и отложить в сторону, как показано на схеме.

Схема весенней разборки

Затем держатель колбы (в схеме под № 7) следует повернуть против часовой стрелки и вынуть.
После этого старую лампу нужно выключить и заменить последней, после чего конструкция собирается в обратном порядке.

Смотри! Не прикасайтесь к стеклянным трубкам при работе с лампами. Жирные отпечатки пальцев станут предпосылкой их острых неудач.

Здесь, по сути, вся основная информация о том, как поменять ближний свет на Suzuki Grand Vitara.

Вывод

Процесс замены поворотников на Grand Vitara прост, незнаком с капотом. Но при покупке новых светильников вы должны подходить к ним хорошо, учитывая приведенную выше информацию.

Видео дает вам возможность узнать всю дополнительную полезную информацию по обсуждаемой выше теме.

Suzuki Grand Vitara (Сузуки Гранд Витара) замена лампочек в передних фарах через подкрылок. Фото и видео инструкция

Всем известно, что лампочки в фарах это расходный материал, они периодически перегорают и их необходимо менять. Но не всё так просто, на некоторых машинах, чтобы подобраться к ним, необходимо будет снимать бампера, откручивать подкрылок и т.п. На Сузуки Гранд Витара как раз такой случай, самый удобный способ их замены лежит через подкрылок. Покажем вам это сделать своими руками максимально быстро.

Для удобства съёмки машина поднята на подъёмнике, но для замены ламп он вам не пригодится. Демонтируем подкрылок, вытаскивая пистоны крепления, это можно сделать обычной плоской отвёрткой, но удобнее всего специальным инструментом или как в нашем случае при помощи щипцов для снятия наконечников высоковольтных проводов:

Всего необходимо снять 7 штук пистонов. После этого откручиваем саморез, который крепит подкрылок к переднему бамперу, делаем это мы при помощи головки на 10:

Отводим подкрылок в сторону, огибая колесо. Теперь мы получаем прямой доступ к фаре и её лампочкам, можете менять их без каких либо проблем. Плафон поворачиваем против часовой стрелки и выводим его наружу. Лампочка у нас тут безцокольная, легко и быстро меняется:

После установки обязательно обезжирьте её уайт-спиритом, так как пото-жировые следы от рук существенно сокращают срок её службы. Перед тем как собирать всё обратно, проверьте как она работает.

Видео замена лампочек в передних фарах Suzuki Grand Vitara:

Резервное видео как заменить лампочки в передних фарах Сузуки Гранд Витара:

Источник

Вывод

Процесс замены лампочек ближнего света на автомобиле Гранд Витара осуществляется довольно просто, со стороны капота. Однако, прежде чем купить новые лампы, следует грамотно подойти к их выбору, учитывая вышеизложенную информацию.

Из видео в этой статье можно ознакомиться с дополнительной полезной информацией по озвученной выше теме.

Замена лампы ближнего света SUZUKIGrand Vitara

Ремонт

Здравствуйте, скажите, пожалуйста: 1. Куда заливать жидкость для стеклоочистителя заднего стекла в пятидверном внедорожнике suzuki grand vitara год выпуска 2008 (в штатном Руководстве – непонятно). 2. Можно ли самостоятельно заменить лампу ближнего света, если да, то какой тип лампы надо купить? Спасибо, Вячеслав.

Цены от 29.01.13 в г. Москва – запросите актуальные рядом с Вами

Сортировать:
Стоимость
Расстояние
Проверенные
Фото

Автопрогресс +0 -0 –> Сообщение –>

Контакты:Показать

Автосервис на сайте – –>

Комментарий:

500р. Ориентировочно *

AFTO-Cервис +0 5 -1 –> Сообщение –>

Контакты:Показать

Автосервис на сайте – –>

Комментарий:

1р. Ориентировочно *

ооо “Автоклинч” +0 -0 –> Сообщение –>

Контакты:Показать

Автосервис на сайте – –>

Комментарий:

100р. Ориентировочно *

SVKMotors +0 -0 –> Сообщение –>

Контакты:Показать

Автосервис на сайте – –>

Комментарий:

500р. Ориентировочно *

Allianz-сервис +0 -0 –> Сообщение –>

Контакты:Показать

Автосервис на сайте – –>

Комментарий:

1000р. Ориентировочно * Ближайшие автосервисы SUZUKI–>
