Видеонаблюдение в ночное время

Для чего использовать ИК-подсветку?

низкое энергопотребление (по сравнению с подсветкой видимого спектра);
малозаметное для стороннего наблюдателя;
снижение битрейта монохромного полутонового видео по сравнению с цветным (более низкие требования к пропускной способности каналов передачи и емкости хранения);
отсутствие помех водителям при видеонаблюдении за транспортными потоками ночью
лучшее распознавания номерных знаков автомобилей (LPR) в тёмное время суток (за счет того, что номерные знаки гораздо лучше отражают инфракрасный свет);
простота использования;
экологические мотивы (снижение светового загрязнения).

Характеристики камер ночного видеонаблюдения

Хорошая камера для ночного видеонаблюдения должна обладать рядом соответствующих характеристик:

Наличие мощной ИК подсветки, желательно адаптивной;
Возможность перехода из цветного режима в черно-белый;
Высокая светочувствительность сенсора;
Наличие ICR фильтра;
Всепогодный корпус.

Подсветка. Первый пункт является обязательным при необходимости ночной съемки

Следует обращать внимание на заявленные производителем параметры подсветки:

Угол подсветки;
Дальность действия;
Исполнение.

Угол подсветки в идеале должен совпадать с углом обзора объектива камеры, в противном случае на изображении можно получить яркое пятно засветки посередине кадра и темные участки по краям.

Действие ИК подсветки: вверху стоп кадры с выключенной ИК подсветкой, внизу — ИК подсветка включена

Дальность ИК подсветки определяется ее мощностью, и чем больше данный параметр, тем больше мощности потребуется для ее питания. К примеру, для того, чтобы обеспечить расстояние, превышающее 10 метров, диоды подсветки должны иметь суммарную мощность 5-10 Вт, при этом токопотребление может возрасти до 1 ампера и более. Из-за повышенного потребления энергии диоды ИК подсветки «нехило» нагреваются при работе, поэтому при их расположении в корпусе камеры потребуется применение радиаторов охлаждения, так что рациональность применения мощной внутрикорпусной подсветки можно поставить под сомнение.

Также стоит заметить, что расположение ИК подсветки внутри корпуса при наличии в камере защитного стекла приводит к частичному отражению от него ИК лучей, что приводит к фоновой засветке объектива.

Разумным выходом из вышеописанных ситуаций будет использование независимых ИК прожекторов, или камер, имеющих подобные прожекторы снаружи корпуса.

День/ночь. Возможность автоматического перехода из цветного режима в черно-белый и обратно также является обязательным пунктом при выборе камеры ночного видеонаблюдения, т. к. в условиях темного времени суток камера лучше всего снимает именно в монохроме. Наличие цветного режима позволяет эффективно использовать ее для сбора максимального количества информации об объекте при нормальном дневном освещении. Сейчас большинство камер оснащаются данным режимом день/ночь, но если эта функция в камере отсутствует, то и приобретать ее не стоит – в темное время суток в цветном режиме качество изображения будет не удовлетворительным.Чувствительность. Теперь поговорим о светочувствительности сенсора. Для видеонаблюдения в условиях темного времени суток чувствительность матрицы камеры должна быть максимально высокой. К примеру, для получения нормального изображения безлунной ночью при чистом звездном небе камера должна обладать чувствительностью 0,001 люкс. При такой чувствительности камера способна выдавать достойное изображение в черно-белом режиме съемки ночью.

ICR фильтр. ICR фильтр представляет собой сдвигаемый механический ИК фильтр, расположенный перед матрицей камеры. Если человеческий глаз не в состоянии заметить свет ИК подсветки, то сенсор камеры отлично его видит, и если в ночное время в монохромном режиме качество картинки остается достаточно хорошим, то днем ИК излучение оказывает на него существенное влияние. Ухудшение качества проявляется в искажении цветопередачи, контраста, и размытии изображения. Обусловлено это тем, что днем помимо спектра ИК подсветки на матрицу камеры попадает и естественный свет, которые воспринимаются объективом камеры не одинаково вследствие различия диапазонов длин волн этих двух типов освещения. Чтобы отсечь ИК лучи в дневное время суток в камеру устанавливают ИК фильтр, который закрывает матрицу от инфракрасных лучей днем, и сдвигается в сторону при помощи механического привода с наступлением темноты.

Корпус. Если камеру видеонаблюдения планируется установить снаружи, то стоит приобретать устройства со специальным защитным корпусом, способным выдерживать высокие и низкие температуры, а также противостоять неблагоприятным факторам окружающей среды – пыли и влаге. Обычно уличные камеры оснащаются антивандальным герметичным термокожухом, способным обеспечивать работу устройства в диапазоне температур от -40 до +50 °C, с классом защиты IP66 – пыле-, влагоустойчивый. В некоторых случаях корпус может быть оснащен системой подогрева.

Подробнее о критериях выбора камеры видеонаблюдения вы можете почитать в этой статье, где мы разобрали основные моменты, которые необходимо знать, прежде чем купить любую камеру для видеонаблюдения.

ИК ПОДСВЕТКА ДЛЯ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

Данная характеристика настолько важна для камеры ночного видения, что ей необходимо вынести в отдельный раздел. По техническому исполнению различают два способа инфракрасной подсветки:

встроенная;
внешняя.

Оба типа подсветки работают с ИК излучением с длиной волны 730-900 нм. Это невидимый для человеческого глаза спектр светового излучения, который улавливает светочувствительная матрица видеокамеры, интерпретируя его в монохромное изображение.

Важным преимуществом ИК освещения над осветительными приборами видимого спектра является их незаметность. Злоумышленник не осведомлён попал ли он в поле зрения камеры, а система вполне может проследить за его действиями.

ВСТРОЕННАЯ ИК ПОДСВЕТКА

Такие камеры отличаются большим количеством светодиодов, соответственно, большей мощностью. Эта компоновка ночных видеокамер видеонаблюдения не является оптимальной. Ее дальность редко превышает 10-15 м.

Если производители на камере или в техпаспорте устройства указывают дальность встроенной ИК-подсветки более 20 м, то это очередной рекламный трюк.

В объяснении мелким шрифтом, скорее всего, указано, что эффективная дальность видеосъемки в ночное время рассчитана на естественное освещение ночью при полнолунии, при котором уровень света составляет 0,3-0,1 люкс.

Кроме того, для обеспечения дальности освещения превышающем 10 м суммарная мощность ИК светодиодов может превысить 10 Вт, что увеличит токопотребление только модуля подсветки до 1 Ампера.

При функционировании с такой мощностью светодиоды выделяют большое количество тепла и конструкция камеры должно предусматривать возможность его отведения от остальных устройств. Как правило, применяются пассивные радиаторы, однако в теплое время года такое техническое решение может быть недостаточным.

В случае с купольной камерой при размещении светодиодов внутри корпуса может возникнуть эффект отражения, ведущий к фоновой засветке изображения.

ВНЕШНИЕ ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ

При выборе внешнего осветительного прибора в инфракрасном диапазоне опытные инсталляторы систем видеонаблюдения ориентируется на следующие критерии:

Длина волны.

Человек воспринимает световое излучение в диапазоне 400-700 нм. И несмотря на то что инфракрасный спектр начинается с 730 нм небольшое свечение источника ИК излучения ещё может быть заметно.

После частоты 850 нм качество изображения существенно ухудшается из-за снижения дальности и мощности излучения. Поэтому оптимальным вариантом являются источники с узким диапазоном ИК излучения – 750-850 нм.

Дальность обнаружения.

Несмотря на то что этот параметр сильно зависит от чувствительности матрицы самой камеры, увеличить дальность подсветки можно, сконцентрировав пучок света (при этом уменьшается угол излучения) на контролируемом объекте.

Естественно, различные модели ИК прожекторов имеют разную дальность излучения, зависящую от количества светодиодов и потребляемой мощности.

Угол излучения.

Необходимо выбирать такой прожектор, чтобы угол излучения был больше чем угол захвата камеры видеонаблюдения. Только в этом случае можно избежать затемнения краев изображения или световых пятен посредине.

Энергопотребление.

Рабочее напряжение большинства ИК прожекторов составляет 12 В (как и у стального слаботочного оборудования) сила потребляемого тока находится в диапазоне 0,35-1,2 А.

КЛАССИФИКАЦИЯ ИК ПРОЖЕКТОРОВ ПО ДАЛЬНОСТИ ИЗУЧЕНИЯ

У производителей принято разделять источники ИК подсветки по дальности излучения на следующие категории:

Ближнего действия.

Расстояние 1,5-10 м. Используются преимущественно в помещениях. Применяются в больницах, банках, кассах и других финансовых учреждениях, где в ночной период времени необходимо обеспечить качественную видеосъемку, но без применения подсветки видимого спектра.

Среднего радиуса действия.

Расстояние до 60 м. Угол излучения 120-160. Используется для освещения открытой территории средней и большой площади.

Дальнего действия.

Расстояние до 300 м. Угол излучения 20-60. Формирует узкий направленный пучок ИК излучение, сконцентрированное на отдельном объекте. Используются преимущественно на дорогах и режимных объектах. Последнее время нашли применение в клубах и кинотеатрах для ведения незаметного видеонаблюдения в условиях затемнения.

Разновидности ИК-подсветки

Камера с встроенной ИК-подсветкой

ИК-подсветка для бытовой камеры видеонаблюдения весьма разнообразна. Классифицируются устройства по конструкции, дальности действия, характеру оптической системы и другим признакам.

По внешним параметрам

ИК-подсветка может быть частью самого прибора либо представлять собой автономное устройство. Первый вариант называют встроенным, второй – внешним.

Встроенный размещается в корпусе видеокамеры. Он компактен, настраивается одновременно с основным аппаратом, не дает специфических алых бликов. Однако устройство маломощное, вероятность засветки очень велика. Недостаткам является высокая частота ложного срабатывания. ИК-излучение отлично ощущают насекомые и стремятся приблизиться к объективу. На таком расстоянии сенсоры реагируют на жучков и бабочек так же, как и на крупные тепловые объекты.

Внешний вариант – ИК-прожектор. Отдельное устройство, которое требуется установить и настроить. Для этого нужен опыт и время. Зато прожектор можно подобрать по мощности, радиусу действия,чувствительности. Вместе с камерой он будет стоить меньше, чем модель со встроенным ИК-модулем

При монтаже прибора обращают внимание на возможность отводить тепло: мощный прожектор может перегреться

По сфере применения

Аппараты работают в разных режимах. По этому признаку различают 3 основные группы:

ИК-подсветка с постоянным излучением – устройство включается, когда чувствительный фотоэлемент получает сигнал. Настройки задаются при первом включении и не изменяются. Выпускается модели как для улицы, так и для помещений.
Импульсные – генерируют направленное излучение определенной мощности и частоты. Параметры регулируются. Прибор расходует меньше электроэнергии и дольше работает.
Периметральный – охватывает максимальную площадь – до 200 кв. м. Устанавливают прожектор так, чтобы охватывала охраняемый участок и часть прилегающей территории.

При выборе учитывают угол обзора видеокамеры. У прибора подсветки он должен быть меньше, чем у записывающего устройства, так как на экране крайние участки кадра зачастую остаются невидимыми.

По дальности волны

ИК-прожекторы генерируют излучение с разной длиной волны:

720–750 нм – волны такой длины находятся в видимой части спектра. Прожекторы, работающие в этом диапазоне, используются для максимально дальней подсветки – охраны периметра, наблюдения за большим участком. Вблизи прожектор заметен из-за фонового красного свечения.
800 нм – тоже видимое излучение, но малозаметное.
860–880 нм – обеспечивают работу камеры на небольшом расстоянии. Однако излучение совершенно не улавливается человеческим глазом. Такой вариант больше подходит для скрытого видеонаблюдения в помещениях.
920–950 нм – прожекторы той же категории, но предназначенные для работы на малых дистанциях.

Значения излучения приводятся в техническом паспорте изделия.

По форме выполнения

Ламповая ИК-подсветка

Инфракрасная подсветка для камер по виду источника излучения разделяется на 2 типа:

Светодиодные – ИК-излучение генерирует полупроводниковые элементы. Такая ИК-подсветка меньше потребляет электроэнергии, не боится холода, очень долговечна. Однако прожектор на базе лед-элементов дороже.
Ламповые – источником излучения выступает инфракрасная лампа. Различают 2 вида прожекторов. Есть модели, непрерывно излучающие в ИК-диапазоне. Такие лампы покрыты специальным составом, который пропускает свет только в тепловом диапазоне. Другой вариант – модель со светофильтром. Он пропускает излучение с длиной волны выше 950 нм. Прожектор со светофильтром потребляет много энергии.

Масштабирование систем с ePoE

С технологией ePoE (Extended Power over Ethernet) сигнал передаётся по полнодуплексному 10-мегабитному каналу коаксиального или витопарного кабеля на расстояние более 800 метров или 100-мегабитному каналу на расстояние до 300 метров.

Поддерживаемый в новых моделях Nobelic стандарт питания по всем линиям локальной сети ePoE значительно увеличивает дистанции между IP-камерой и коммутатором, и позволяет быстро строить огромные сети видеонаблюдения.

Новое оборудование значительно лучше используемого сейчас стандарта PoE, который работает лишь на длине линии в 100 метров. Кроме того, ePoE поддерживает автоматическую настройку оборудования по сети и подходит для миграции с аналоговых систем.

Решение ePoE в камерах Nobelic подойдет для быстрого развёртывание систем на крупных строительных площадках, парках, заводах и других масштабных объектах.

На какое расстояние освещает ИК-подсветка

Потребителю проще подобрать модель, ориентируясь на указанный в характеристиках радиус действия аппарата. Различают 3 группы:

Прожектор короткого действия – радиус ограничен 10 м. Устройства монтируют в видеоглазках, в домофонах, на лестничных площадках, в квартирах, в системах дежурной подсветки.
Прибор средней дальности – на 20–60 м. Применяется для освещения территории возле дома, залов кинотеатра.
Дальнего действия – радиус достигает 350 м. Прожекторы устанавливают на стадионах, охраняемых складах, площадях, территории коттеджных поселков закрытого типа.

Чем больше радиус действия прибора, тем меньше угол обзора.

Важные параметры и характеристики

Основа устройств – инфракрасные светодиоды. Они различаются по назначению, форм-фактору, мощности излучения. Диапазон волн, которые они излучают, очень велик – 0,75–2000 мкм, поэтому вместо действительных технических характеристик для описания элементов применяют только те, что касаются непосредственно их свойств:

мощность в единицу времени – или количество тока, подаваемое через элемент;
площадь излучения – дополнительная характеристика;
интенсивность светового потока – измеряется в пределах телесного или пространственного угла в Вт/ср;
диапазон излучаемых волн;
номинальный прямой ток и максимальный импульсный;
величина падения напряжения;
величина обратного напряжения.

Где установить скрытые камеры?

Помимо технических вопросов, основным и наиболее важным решением является область действия политики безопасности в вашем доме. Вы должны учитывать, что вы хотите отслеживать и что вы хотите видеть в частности.

Хотите ли вы увеличивать и уменьшать масштаб наблюдаемого объекта и сколько вы хотите потратить на оборудование для мониторинга? Это ключевые вопросы, которые каждый должен задать себе с самого начала.

Снаружи скрытые камеры следует размещать в задней части дома , особенно если у вас есть терраса. Также стоит подумать о мониторинге, направленном на гараж, беседку и входную дверь. Внутри дома наиболее важными местами для наблюдения являются вход, кухня, гостиная и детская комната.

Если у вас есть котельная или подвал с отдельными дверями, там тоже стоит установить скрытые камеры. Таким образом вы получите 100% уверенность в безопасности нашего дома не только от взлома, но и от неисправностей, отказов оборудования или газовой плиты. Помимо камер, также стоит установить в доме датчики.

Ик подсветка засвечивает камеру видеонаблюдения

Недавно один из наших клиентов сообщил, что установил несколько антивандальных купольных камер, и обнаружил эффект тумана/ореола в ночное время, когда у камеры включена ИК-подсветка. Однако, в дневное время они работают нормально. После поиска в Интернет выяснилось, что большинство купольных камер безопасности могут иметь аналогичную проблему.

По мнению специалистов по видеонаблюдению, это вызвано отражением инфракрасного света или ИК-засветкой. Есть несколько причин, вызывающих ИК-отражения, в том числе:

Отсутствие примыкания пеноуплотнительного кольца к стеклу купола.
Близкие препятствия вокруг отражают ИК свет.
Пыль, грязь и влага на стекле купола.

Проблема с пеноуплотнительным кольцом

Наиболее сложный случай ИК отражения появляется, когда пеноуплотнительное кольцо не плотно прижато к стеклу камеры. Это создаёт эффект «гало» (рисунок 2).

Чтобы минимизировать вероятность отражения ИК-подсветки обратно в объектив, убедитесь, что кольцо плотно прилегает к стеклу купола

Обратите внимание, что при хорошем контакте со стеклом купола, пеноуплотнительное кольцо будет немного придавленным

Близкие объекты и препятствия

Близкие объекты и препятствия — ещё одна возможная причина «тумана» на ночных изображениях. На рисунке 4 показан эффект от небольшого кусочка картона, расположенного всего в 10 сантиметрах в стороне от камеры. Хотя его даже не видно на картинке (картон находится вне поля зрения камеры), ИК-засветка от него велика.

Чтобы избежать этой ситуации:

Избегайте установки камеры в узких углах.
Используйте кронштейны для крепления к стене, чтобы отодвинуть камеру от стен и близких поверхностей.
Попробуйте отвернуть камеру как можно дальше от отражающих поверхностей.
Убедитесь, что растения/растительность не мешает вблизи поля зрения.
Листва растений имеет хорошую отражающую способность.

Пыль, грязь и влага на стекле камеры.

Грязь/влага на стекле камеры также является причиной ИК-засветки и плохого изображения ночью. Избегайте касания пальцами стекла купола камеры во время установки и сохраняйте защитную плёнку на стекле купола до самого конца. Касание пальцами стекла купола оставляет жирные пятна на поверхности, которые дают размытое изображение. Они могут быть незаметными в дневное время, но обязательно испортят изображение ночью из-за ИК-засветки.

Всегда очищайте стекло купола с мягкой тканью после установки. Как правило, с течением времени стекло купола покрывается пылью/грязью, пятнами от капель и паутиной. Через какое-то время всё это приводит к ухудшению качества изображения («условий тумана»). Для поддержания чёткого изображения требуется периодическая очистка покрытия купола.

Дополнительно, при закручивании винтов убедитесь, что камера полностью герметична. Для влажного климата вы можете поместить пакетики силикагеля для поглощения воды внутри камеры. Силикагель нужно менять хотя бы раз в год. Потому, что со временем они становятся менее эффективными.

Подобные вопросы с форумов:

Я пытаюсь выяснить, что приводит к появлению дымки на картинке, когда моя камера в ночном режиме/ИК. Снаружи довольно темно (в 2 утра улица, куда смотрит камера, едва заметна невооруженным глазом) и в дневном режиме становится намного лучше, чем в ИК-режиме. —- с сайта Cam-it.org.

Привет — Я только что установил эту камеру, и я доволен дневным изображением. Однако, ночью изображение в тумане. Я чистил линзы снаружи и играл с контрастом, но это не помогло. Можете мне подсказать, какими настройками исправить эту проблему? Почему днём чисто, но не ночью? Любая помощь будет принята с благодарностью. —- с сайта Cam-it.org.

Я только что установил новую камеру и заметил эффект гало в ночном режиме с ИК-подсветкой. Если отключить ИК, он уходит, так что я знаю, что причина в ней. Долгий поиск не выявил решения, за исключением нескольких обзоров на Амазоне, где это упоминается. Прочитал на другом сайте про эффект гало в общем, это — инфракрасный свет, отражённый от стекла перед объективом, так что, полагаю, проблема здесь. — с сайта Cctvforum.com.

Эта статья основана на технической поддержке Hikvision, их документ предлагает вышеупомянутые методы, чтобы избежать ИК отражения света.

Перевёл статью Sonya, оригинал с сайта Unifore.

Преимущества ночной съёмки

Системы видеонаблюдения не должны «слепнуть» ночью, поэтому уже более 20 лет в камерах используются светодиоды, передающие инфракрасное излучение – не беспроблемный стандарт де-факто.

Во-первых, на чёрно-белом изображении много пиксельных шумов, а некоторые камеры с ИК-подсветкой вдобавок транслируют ореол, проявляющийся в виде круглого белого кружка вокруг изображения.

Во-вторых, камеры с ночным видением даже при высоком разрешении не справляются с потоковым распознаванием лиц и передачей деталей. Для выхода из технологического тупика инженеры разработали сенсоры, способные улавливать цвета при слабом освещении.

В новых камерах с прошивкой Ivideon появилась матрица Starlight, записывающая цветное изображение даже ночью. Для понимания качества съёмки в условиях искусственного освещения, посмотрите ролик:

В других моделях со Starlight (NBLC-6231F, NBLC-3231F, NBLC-3261Z-SD, NBLC-2231Z-SD, NBLC-*2*1Z-ASD) картинка также будет качественнее по сравнению с камерами предыдущих поколений.

В матрице Starlight используется технология Starvis (Starlight Visibility) с тыловой подсветкой. У CMOS-сенсора чувствительность 2000 мВ или более на 1 мкм² (цветное изображение при съёмки с источником света 706 кд /м², F5.6), что дает высокое качество изображения в видимом свете и при низкой освещённости.

Высокая светочувствительность сенсора достигается за счёт расположения сетки проводников с тыльной стороны фотоэлементов. Благодаря этому на фотодиоде собирается более широкий диапазон света, и, как следствие, снижается зернистость и шум, увеличивается чёткость изображения.

Помимо матрицы, чувствительности сенсора и количества света на работу камеры в условиях низкой освещённости влияет процессор, апертура и алгоритм обработки изображения. Поэтому в камерах установлены мощные процессоры Ambarella S2LM (на 1 и 3 Мп) и Ambarella S3LM (на 2 и 4 Мп).

Чем больше света поступает благодаря апертуре, тем более ярким и живым получается изображение. В зависимости от спецификации в моделях будет использоваться апертура F1.0, F1.4 или F2.0, чтобы максимально возможное количество света проходило через объектив и попадало на датчик.

Яркость изображения в наших новых устройствах в 4 раза больше по сравнению с обычной камерой, а также значительно улучшена цветопередача, что особенно заметно на объектах с искусственным или естественным ночным (звёзды, луна) освещением.

Камера не будет работать в полной темноте – рубеж проходит по отметке 0.1 люкс, что примерно соответствует уровню минимальной освещённости на открытом пространстве в полнолуние.

Скрытое видеонаблюдение – что это такое, принцип работы, особенности, применение

Система потайного видеомониторинга отличается от традиционного габаритами оборудования и местом установки. Так, если обычно камеры обладают нормальным размером и находятся на виду, то в рассматриваемом случае они достаточно компактны и располагаются в незаметном месте. Это позволяет не только вести видеосъемку скрыто, но при монтаже не оказывать влияния на стиль внутреннего оформления. При этом зачастую они обладают беспроводным способом передачи сигнала, передают звук и не отличаются по качеству изображения от стандартных аналогов.

В комплект системы видеонаблюдения входят следующие основные узлы:

Одна или несколько камер.
Видеорегистратор.
Блок питания.
Жесткий диск.
Кабеля и разъемы для подключения.

По типу исполнения видеокамеры могут быть корпусными и бескорпусными. В первом случае все детали находятся в сборке и надежно защищены от внешних факторов. Кроме того, они оснащаются разъемами для подключения различных компонентов – микрофона, ИК-подсветки, карты памяти и проч.

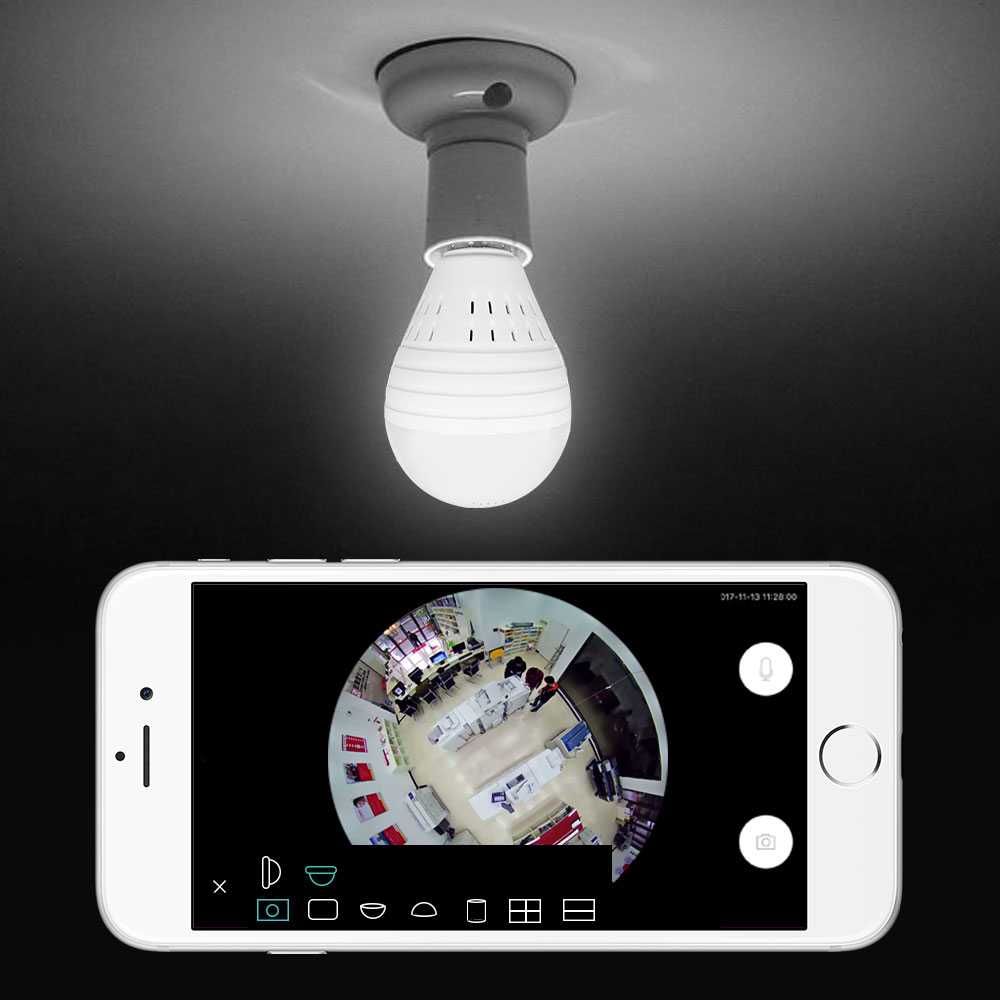

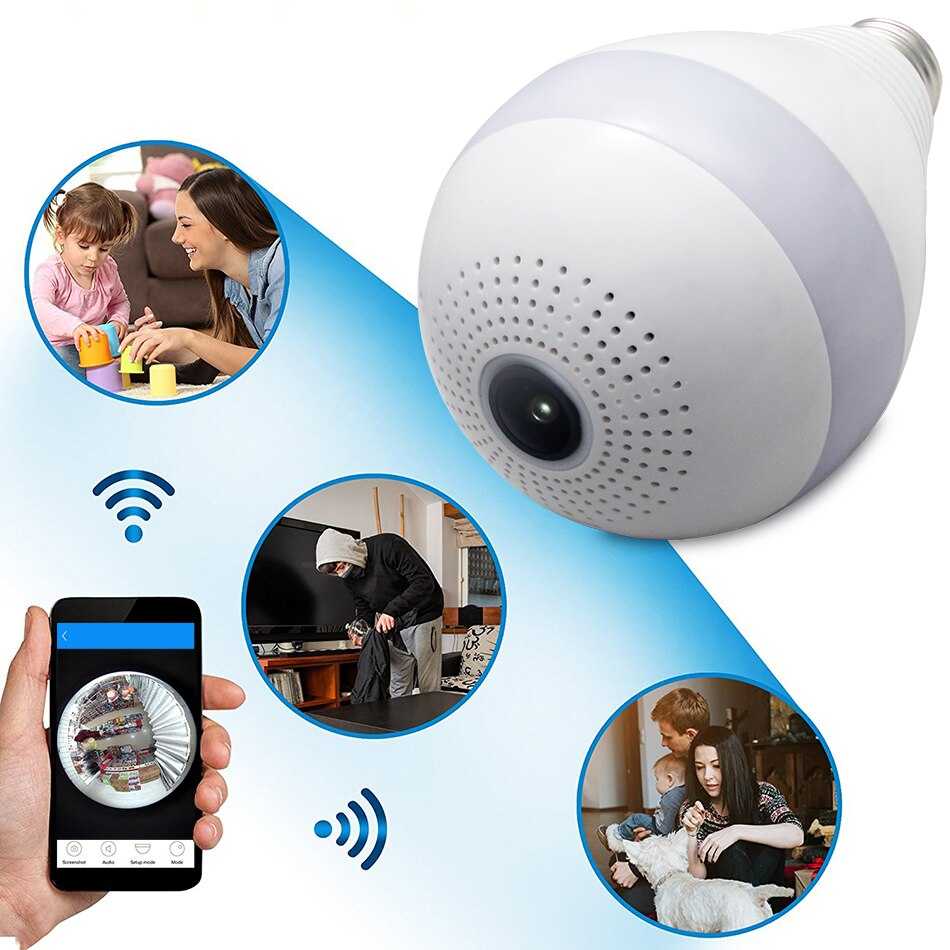

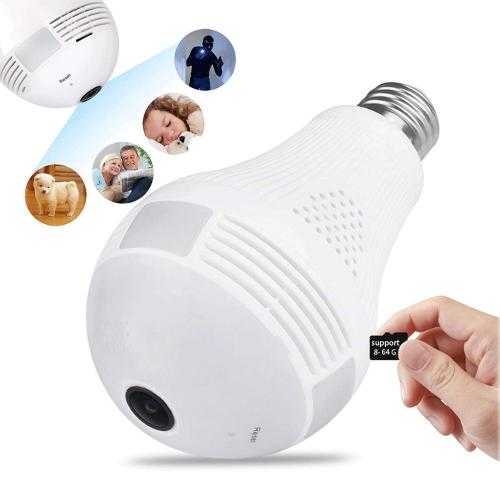

Мини-камеры отличаются компактностьюИсточник miro.medium.com

Если мини-камера для скрытого видеонаблюдения беспроводная, то питается она, как правило, от встроенного аккумулятора или батареек, но может подключаться и через электропроводник. Принцип действия устройства сводится к фокусировке обзорной области через объектив на чувствительный элемент. С него преображенный сигнал поступает на видеорегистратор, а затем на монитор, жесткий диск для записи или мобильное устройство пользователя.

При этом вести наблюдение такое оборудование может только днем. Для ночной съемки потребуется специальная инфракрасная подсветка. Однако и камера при этом должна иметь специальную матрицу с низкой степенью светочувствительности для работы в темноте.

Плюсы и минусы, применение

Помимо того, что мини-камеры легко установить и использовать незаметно для окружающих, применение их в системе видеонаблюдения характеризуется следующим набором плюсов:

Защита от случайного или преднамеренного повреждения.
Прочный компактный корпус.
Возможность применения для помещений различной площади или открытого участка.
Контроль за ситуацией на удалении в онлайн-режиме.

За ситуацией в доме можно следить через смартфонИсточник ae04.alicdn.com

Оповещение хозяина дома о различных событиях.
Запись и хранение данных на жестком диске.
При необходимости надежная идентификация злоумышленников, проникнувших в дом или на территорию.
Не только видео-, но и аудио-наблюдение зоны просмотра – при наличии подключенного микрофона.
Легкость установки.

Недостатки систем скрытого видеонаблюдения прежде всего выражаются в более высокой стоимости оборудования по сравнению с обычными вариантами, а также несколько худшим качеством изображения, но не более, чем на 10-15% от стандартного. Кроме того, у беспроводных изделий ограничен заряд – так, что батарейки приходится часто менять, аккумулятор подзаряжать, а если упустить момент, съемка просто в один момент прекратится.

Применяются тайно устанавливаемые видеокамеры в частном доме со следующими целями:

Обеспечение безопасности домочадцев, домашних животных, имущества.
Контроль и наблюдение за посетителями.
Слежка за выполнением своих обязанностей работниками, нанятыми и работающими в доме или на участке.
Наблюдение за детьми, престарелыми, животными, оставленными без присмотра.

Мини-камера незаметно следит за придомовым участкомИсточник camera39.ru

Контроль за рабочими параметрами оборудования – отопительного котла, водопровода, бытовой техники.

Законность применения

Тем, кто желает вести тайную видеосъемку в своем доме или на участке, необходимо понимать, что установка скрытой камеры должна соответствовать законодательной базе. В частности, должны быть учтены следующие особенности:

Установка скрытых камер в общественном месте, например, на улице, незаконна. Как минимум за это грозит штрафом с конфискацией оборудования.
Проведение тайного видеонаблюдения в доме допускается при условии уведомления всех членов семьи и гостей.
Скрытая видеосъемка участка допускается, если зона охвата не затрагивает 3-их лиц – то есть соседей и прохожих по улице.

Скрытая видеосъемка в общественном месте должна сопровождаться оповестительной табличкойИсточник insigns.ru

Таким образом, владелец дома должен уведомлять гостей и наемных работников о скрытой съемке, но не обязан обнародовать место установки оборудования. Так как если ему понадобиться что-то доказать с использованием видеоматериалов, то может последовать встречный иск о вторжении в частную жизнь.

Начинка

Прожектор выполнен в не разборном герметичном корпусе с клапаном для выравнивания внутреннего давления с атмосферным. На нижней стороне установлен фотодатчик, который автоматически включает его при падении освещенности ниже 10 Люкс. Выключает при освещенности более 15 Люкс. Каждое соединение плотно залито герметиком. При разборе уличного светодиодного светильника в таким же корпусе пришлось потратить немало времени, чтобы вырезать торцевую крышку. Сборка высокого качества, антивандальная.

Защитное стекло выполнено из пластика, скорее всего поликарбонат. Длина волны излучения 850нм, поэтому в рабочем состоянии светодиоды слегка светятся красным, типа глаз терминатора.

Фото датчик

Разбирать в данном обзоре образец не буду, он сразу потеряет товарный вид и функционал. Сначала необходимо протестировать его в реальных условиях совместно с видеокамерами. Протестировать через окно не получилось, стеклопакет бликует и изображение сильно портится. На улице -25°, окно не открыть.

Клапан

Через защитное стекло неплохо видно внутренние элементы. Внутри находится плата датчика освещенности и 9 светодиодов, 3 светодиодных модуля по 3 led. Сверху они закрыты круглой оптикой с тремя линзами, формирующей диаграмму направленности в 52°.

На плате внутри установлены:

драйвер, питающий Infrared светодиоды;
защита от перегрева (дополнительная опция);
управление от фотодатчика.

Стандартно инфракрасные светодиоды бывают на 1W и на 3W. Вся начинка вместе потребляет 35 Ватт, получается, что установлены infrared led на 3W. Даже если ток будет немного завышен, то это будет в пределах нормы при таком большом радиаторе.

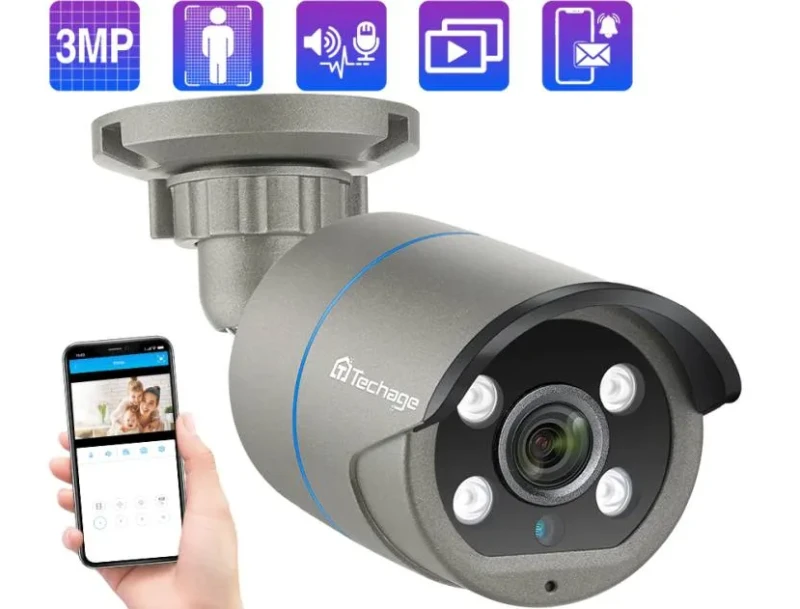

Камера ночного видеонаблюдения (с ИК подсветкой) с датчиком движения

Датчик движения или любой другой датчик для системы видеонаблюдения прекрасно дополняет функцию записи видео. Ведь камера срабатывает в момент появления в её поле зрения посторонних объектов, каких либо движений, звуков и др.

Характеристики камеры ночного видеонаблюдения с датчиком движения

Метод обнаружения движущейся цели

Программный. Программный метод подразумевает постоянный мониторинг ситуации датчиком движения. Устройство сравнивает между собой текущие и предыдущие кадры. В случае каких-либо изменений, запускает функцию съёмки камеры видеонаблюдения. Но следует понимать, что программный датчик движения может срабатывать на качающиеся деревья, мигающий свет и т.д.
Аппаратный. Очень часто, при аппаратном методе, датчик вынесен отдельно. Реагировать такой датчик может на излучаемое тепло, ИК излучение (все живые существа излучают ИК), конкретные звуки или громкость звуков. Всё зависит от предпочтений и условий эксплуатации на охраняемом объекте, ведь датчик можно подобрать индивидуально.

Типы датчиков

Пассивные. Такой тип датчика улавливает посылаемое объектом излучение. Это может быть: 1. Тепло. Любое живое существо излучает тепло. Эффективней работает в прохладном месте. 2. ИК излучение. Такие датчики ещё называются PIR датчиками (passive infrared, с англ. пассивный ИК датчик). PIR датчик улавливает ИК излучение от живых объектов. Кстати, ИК излучение от человека находится в диапазоне около 9 мкм (микрометр).
Активные. Датчики активного типа посылают сигнал, а затем принимают и анализируют его уже отражённым. Активные датчики бывают: 1. Ультразвуковые. Посылает ультразвук. 2. Инфракрасные. Отправляет инфракрасное излучение (безвредное для людей и животных). 3. Фотоэлектрический. Посылает невидимый пучок света. 4. Микроволновый. Посылает электромагнитные волны. 5. Томографический. Основан на радиоволновом излучении.

Тип подключения датчиков движения

Проводной. Питание получает от сетевого адаптера. Необходимое напряжение от 4,5 В — 20 В.
Автономный. Питание может быть от встроенного аккумулятора или батареек.

Установка датчика движения

По месту монтажа датчики делятся на:

Внутренние.
Наружные.

И внутренние и наружные датчики монтируется на стену, потолок, шест и т.д.

Преимущества

Позволяет экономить место на жёстком диске, карте памяти и т.д.
Экономит электро энергию, т.к. во время работы датчика все функции камеры видеонаблюдения находятся в спящем режиме, а сам датчик потребляет мало энергии.
