Нужно ли ставить узо на освещение

Защитные меры безопасности

6.1.37. Защитное заземление установок электрического освещения должно выполняться согласно требованиям гл. 1.7, а также дополнительным требованиям, приведенным в 6.1.38–6.1.47, 6.4.9 и гл. 7.1–7.4.

6.1.38. Защитное заземление металлических корпусов светильников общего освещения с лампами накаливания и с лампами люминесцентными, ДРЛ, ДРИ, ДРИЗ, натриевыми со встроенными внутрь светильника пускорегулирующими аппаратами следует осуществлять:

1) в сетях с заземленной нейтралью — присоединением к заземляющему винту корпуса светильника РЕ проводника.

Заземление корпуса светильника ответвлением от нулевого рабочего провода внутри светильника запрещается.

2) в сетях с изолированной нейтралью, а также в сетях, переключаемых на питание от аккумуляторной батареи, — присоединением к заземляющему винту корпуса светильника защитного проводника.

При вводе в светильник проводов, не имеющих механической защиты, защитный проводник должен быть гибким.

6.1.39. Защитное заземление корпусов светильников общего освещения с лампами ДРЛ, ДРИ, ДРИЗ, ДНаТ и люминесцентными с вынесенными пускорегулирующими аппаратами следует осуществлять при помощи перемычки между заземляющим винтом заземленного пускорегулирующего аппарата и заземляющим винтом светильника.

6.1.40. Металлические отражатели светильников с корпусами из изолирующих материалов заземлять не требуется.

6.1.41. Защитное заземление металлических корпусов светильников местного освещения на напряжение выше 50 В должно удовлетворять следующим требованиям:

1) если защитные проводники присоединяются не к корпусу светильника, а к металлической конструкции, на которой светильник установлен, то между этой конструкцией, кронштейном и корпусом светильника должно быть надежное электрическое соединение;

2) если между кронштейном и корпусом светильника нет надежного электрического соединения, то оно должно быть осуществлено при помощи специально предназначенного для этой цели защитного проводника.

6.1.42. Защитное заземление металлических корпусов светильников общего освещения с любыми источниками света в помещениях как без повышенной опасности, так и с повышенной опасностью и особо опасных, во вновь строящихся и реконструируемых жилых и общественных зданиях, а также в административно-конторских, бытовых, проектно-конструкторских, лабораторных и т.п. помещениях промышленных предприятий (приближающихся по своему характеру к помещениям общественных зданий) следует осуществлять в соответствии с требованиями гл. 7.1.

6.1.43. В помещениях без повышенной опасности производственных, жилых и общественных зданий при напряжении выше 50 В должны применяться переносные светильники класса I по ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».

Групповые линии, питающие штепсельные розетки, должны выполняться в соответствии с требованиями гл. 7.1, при этом в сетях с изолированной нейтралью защитный проводник следует подключать к заземлителю.

6.1.44. Защитные проводники в сетях с заземленной нейтралью в групповых линиях, питающих светильники общего освещения и штепсельные розетки (6.1.42, 6.1.43), нулевой рабочий и нулевой защитный проводники не допускается подключать под общий контактный зажим.

6.1.45. При выполнении защитного заземления осветительных приборов наружного освещения должно выполняться также подключение железобетонных и металлических опор, а также тросов к заземлителю в сетях с изолированной нейтралью и к РЕ (PEN) проводнику в сетях с заземленной нейтралью.

6.1.46. При установке осветительных приборов наружного освещения на железобетонных и металлических опорах электрифицированного городского транспорта в сетях с изолированной нейтралью осветительные приборы и опоры заземлять не допускается, в сетях с заземленной нейтралью осветительные приборы и опоры должны быть подсоединены к PEN проводнику линии.

6.1.47. При питании наружного освещения воздушными линиями должна выполняться защита от атмосферных перенапряжений в соответствии с гл. 2.4.

6.1.48. При выполнении схем питания светильников и штепсельных розеток следует выполнять требования по установке УЗО, изложенные в гл. 7.1 и 7.2.

6.1.49. Для установок наружного освещения: освещения фасадов зданий, монументов и т.п., наружной световой рекламы и указателей в сетях TN-S или TN-C-S рекомендуется установка УЗО с током срабатывания до 30 мА, при этом фоновое значение токов утечки должно быть, по крайней мере, в 3 раза меньше уставки срабатывания УЗО по дифференциальному току.

Вид электромагнитного расщепителя (кривая отключения)

Следующий параметр, по которому производят выбор автомата защиты — вид электромагнитного расщепителя. Он отвечает за задержку, которая возникает при срабатывании. Она необходима чтобы избежать ложных отключений во время старта моторов различного оборудования.

При включении мотора холодильника, посудомоечной или стиральной машинки, ток в цепи кратковременно возрастает. Это явление называют пусковыми токами, а превышать рабочее потребление они могут в 10-12 раз, но длятся очень недолго. Такое кратковременное повышение вреда не наносит. Так вот, электромагнитный расщепитель должен иметь задержку, которая позволяет игнорировать эти пусковые токи. Отображается эта характеристика латинскими буквами B, C, D. Эта буква ставится перед номиналом автомата защиты (ми фото). Выбор автомата защиты по этому признаку несложен. Надо только знать характер планируемой нагрузки:

• Автоматы категории В отключают питание если номинальный ток выше в 3-5 раз. Такие автоматы можно использовать если к линии не подключено оборудование большой мощности, имеющее электромоторы. Например, на освещение, на розеточные группы, в которые включается маломощная техника. Также их ставят на выделенные линии, к которым подключается мощная бытовая техника, но не имеющая моторов — электроплиты, варочные поверхности, духовые шкафы.
• Пакетники категории С сработают, если ток станет больше в 5-10 раз. Они выдерживают старт компрессора холодильника и морозильной камеры, любые другие моторы бытовой техники.
• Защитные автоматические выключатели класса D разомкнут контакты если ток станет больше в 10-20 раз. Их устанавливают в основном на предприятиях, имеющих мощное оборудование. В электропроводке частного дома его имеет смысл поставить только в гараже или мастерской. Если вы там используете какие-то мощные устройства.

Собственно, выбор автоматического выключателя в данном случае прост. На линии освещения достаточно установить автоматы категории B, на остальные можно ставить C.

Внутреннее электрооборудование

7.1.46. В помещениях для приготовления пищи, кроме кухонь квартир, светильники с лампами накаливания, устанавливаемые над рабочими местами (плитами, столами и т.п.), должны иметь снизу защитное стекло. Светильники с люминесцентными лампами должны иметь решетки или сетки либо ламподержатели, исключающие выпадание ламп.

7.1.47. В ванных комнатах, душевых и санузлах должно использоваться только то электрооборудование, которое специально предназначено для установки в соответствующих зонах указанных помещений по ГОСТ Р 50571.11-96 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения», при этом должны выполняться следующие требования:

• электрооборудование должно иметь степень защиты по воде не ниже чем:
  • в зоне 0 – IPХ7;
  • в зоне 1 – IPX5;
  • в зоне 2 – IPX4 (IPX5 — в ваннах общего пользования);
  • в зоне 3 IPX1 (IPX5 — в ваннах общего пользования);
• в зоне 0 могут использоваться электроприборы напряжением до 12 В, предназначенные для применения в ванне, причем источник питания должен размещаться за пределами этой зоны;
• в зоне 1 могут устанавливаться только водонагреватели;
• в зоне 2 могут устанавливаться водонагреватели и светильники класса защиты 2;
• в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.

В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

7.1.49. В зданиях при трехпроводной сети (см. 7.1.36) должны устанавливаться штепсельные розетки на ток не менее 10 А с защитным контактом.

Штепсельные розетки, устанавливаемые в квартирах, жилых комнатах общежитий, а также в помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.), должны иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.

В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.

7.1.52. В саунах, ванных комнатах, санузлах, мыльных помещениях бань, парилках, стиральных помещениях прачечных и т.п. установка распределительных устройств и устройств управления не допускается.

В помещениях умывальников и зонах 1 и 2 (ГОСТ Р 50571.11-96) ванных и душевых помещений допускается установка выключателей, приводимых в действие шнуром.

7.1.53. Отключающие аппараты сети освещения чердаков, имеющих элементы строительных конструкций (кровлю, фермы, стропила, балки и т.п.) из горючих материалов, должны быть установлены вне чердака.

7.1.54. Выключатели светильников рабочего, безопасности и эвакуационного освещения помещений, предназначенных для пребывания большого количества людей (например, торговых помещений магазинов, столовых, вестибюлей гостиниц и т.п.), должны быть доступны только для обслуживающего персонала.

7.1.55. Над каждым входом в здание должен быть установлен светильник.

7.1.56. Домовые номерные знаки и указатели пожарных гидрантов, установленные на наружных стенах зданий, должны быть освещены. Питание электрических источников света номерных знаков и указателей гидрантов должно осуществляться от сети внутреннего освещения здания, а указателей пожарных гидрантов, установленных на опорах наружного освещения, — от сети наружного освещения.

7.1.57. Противопожарные устройства и охранная сигнализация, независимо от категории по надежности электроснабжения здания, должны питаться от двух вводов, а при их отсутствии — двумя линиями от одного ввода. Переключение с одной линии на другую должно осуществляться автоматически.

ВЫБОР КОЛИЧЕСТВА АВТОМАТов по дифференциальному току утечки УЗО

Самая важная характеристика, влияющая на выбор количества автоматических выключателей – это дифференциальный ток утечки.

Согласно ПУЭ 7 (правила устройства электроустановок), безопасная его величина для человека 30мА, соответственно ВДТ должно быть рассчитано под это. ПУЭ 7.1.79:

В электрическом щите, нельзя устанавливать Выключатель дифференциального тока групповых линий, больше чем на 30мА. А вот подключение нескольких групповых автоматов к нему допускается.

Подключить сколько угодно АВ к такому УЗО мешает то, что даже в полностью работоспособной системе электроснабжения есть утечки, а если подсоединено сразу нескольких групп они складываются. Может получится так, что суммарная величина всех утечек исправных потребителей вызовет отключение ВДТ.

Узнать, какай величину утечки групп можно двумя способами:

1. Замерить фактический показатель (используется миллиамперметр или переменный резистор)

2. Рассчитать величину теоретически (в ПУЭ 7 высчитывается из расчёта 0,4 мА на 1 А нагрузки и 10 мкА на 1м длины проводника.)

Согласно пункта ПУЭ 7.1.83:

Чаще делается расчет, он не точнее измерения, но позволяет еще на этапе проектирования выбрать верное количество автоматов для УЗО. Ниже пример такого вычисления:

Если подключить к УЗО 3 автоматических выключателя по 16 ампер каждый, не зная заранее, какое оборудование когда либо будет подключено к этим линиям, для расчета, складывается максимально возможный ток групп:

16A х 3шт = 48А,

получившаяся нагрузка умножается на 0.4 мА:

48А х 0,4мА=19.2мА

Далее, высчитывается метраж кабеля, использованного для электропроводки, по плану квартиры или дома для всех веток, допустим получается 200 метров, умножаем на 10мкА:

200м х 10 мкА=2000мкА=2мА

Складывая величины получаем общую утечку трех розеточных групп:

19.2+2=21.2 мА

Как видите, получившийся расчетный дифиринциальный ток меньше порога срабатывания 30мА и, казалось бы, можно смело реализовывать такую схему. Даже не мешает добавить еще один автоматический выключатель, но это лишь в теории. Ведь тот же пункт 7.1.83 ПУЭ говорит, что максимальный утечка системы, не должна превышать номинального диференциального тока УЗО, более чем на одну треть (1/3), что равно 10мА.

Если следовать этому правилу – даже два автомата на 16 Ампер, используемых в электрике квартир, подключить к одному УЗО не получится. Максимум, согласно расчетам, одновременно допускается нагрузка не более 22-25А, например, две группы освещения (по 10А каждый аппарат защиты).

Это, если следовать предписанием ПУЭ, на практике же люди, на свой страх и риск, эту формулу дорабатывают. Например, используют коэффициент спроса электрооборудования и учитывают не номинал автоматических выключатаелей в формуле, а рассчетные показатели энергопотребления каждой группы.

Логика здесь следующая: вряд ли вы одновременно используете все электроприборы в доме, в основном какую-то часть, соответственно и потребляется не 16А, а меньше.Средний коэффициент спроса квартиры находится в диапазоне 0,5-0,8. Взяв нижнее значение – 0,5, получаем нагрузку не 48А, с трех аппаратов на 16А каждый, а 24А, что свободно проходит по вычислениям. Либо берется суммарный расчетный ток этих групп, а не номиналы их защитных автоматов.

Некоторые не придерживаются той части, где говорится о необходимости не превышать 1/3 часть номинального дифференциального тока УЗО, смело доводя этот показатель до 0,5 – 0,7 или большего значения, получая показатель допустимых потерь групп уже, например 21мА, вместо 10мА.

Скажу откровенно, в своей практике я встречал много решений по этим вариантам и даже их комбинацию. Нередко, на объекте было установлено 1 или 2 УЗО, сразу за вводным автоматом, с характеристикой 30мА, при этом собственники на отключения не жаловались.

Поэтому, каждый должен решить сам. Если хотите совет, то на мой взгляд, можно несколько превысить предельную утечку 10мА (1/3 от номинала), особенно в условиях квартиры. Но при этом, лучше оставить в электрощите свободное место, вдруг придется доставить еще одно Устройство Защитного Отключения.

Общие требования. Электроснабжение

7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

7.1.14. Внешнее электроснабжение зданий должно удовлетворять требованиям гл.1.2.

7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается.

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами.

Устройство и размещение встроенных, пристроенных и отдельно стоящих подстанций должно выполняться в соответствии с требованиями глав разд. 4.

7.1.16. Питание силовых и осветительных электроприемников рекомендуется выполнять от одних и тех же трансформаторов.

7.1.17. Расположение и компоновка трансформаторных подстанций должны предусматривать возможность круглосуточного беспрепятственного доступа в них персонала энергоснабжающей организации.

7.1.18. Питание освещения безопасности и эвакуационного освещения должно выполняться согласно требованиям гл. 6.1 и 6.2, а также СНиП 23-05-95 “Естественное и искусственное освещение”.

7.1.19. При наличии в здании лифтов, предназначенных также для транспортирования пожарных подразделений, должно быть обеспечено их питание в соответствии с требованиями гл. 7.4.

7.1.20. Электрические сети зданий должны быть рассчитаны на питание освещения рекламного, витрин, фасадов, иллюминационного, наружного, противопожарных устройств, систем диспетчеризации, локальных телевизионных сетей, световых указателей пожарных гидрантов, знаков безопасности, звонковой и другой сигнализации, огней светового ограждения и др., в соответствии с заданием на проектирование.

7.1.21. При питании однофазных потребителей зданий от многофазной распределительной сети допускается для разных групп однофазных потребителей иметь общие N и РЕ проводники (пятипроводная сеть), проложенные непосредственно от ВРУ, объединение N и РЕ проводников (четырехпроводная сеть с PEN проводником) не допускается.

При питании однофазных потребителей от многофазной питающей сети ответвлениями от воздушных линий, когда PEN проводник воздушной линии является общим для групп однофазных потребителей, питающихся от разных фаз, рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN проводника. Отключение должно производиться на вводе в здание, например воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

При выборе аппаратов и приборов, устанавливаемых на вводе, предпочтение, при прочих равных условиях, должно отдаваться аппаратам и приборам, сохраняющим работоспособность при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN или N проводника, при этом их коммутационные и другие рабочие характеристики могут не выполняться.

Во всех случаях в цепях РЕ и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы.

Допускаются соединения, которые могут быть разобраны при помощи инструмента, а также специально предназначенные для этих целей соединители.

Освещение без УЗО — недостатки

Корпусы современных люстр, бра, фонарей часто изготавливают из материалов, хорошо проводящих электрический ток. Занимаясь сборкой и монтажом таких светильников, можно случайно повредить изоляцию проводов, вследствие чего на корпусе светильника может оказаться потенциал. При замене лампочки, соприкасаясь с её цоколем или при чистке светильника влажной тканью, человек рискует получить удар током.

Если же на линию освещения установлено УЗО, то при прикосновении к аварийному светильнику, питание линии автоматически отключится, тем самым удастся устранить опасность поражения электричеством.

Производя ремонт помещения, работая дрелью, можно случайно наткнуться на кабель в стене и повредить фазный провод.

Тогда, металлическая часть инструмента или вбитый в стену гвоздь оказываются под напряжением. УЗО незамедлительно срабатывает на прикосновение человека к этим предметам, обесточивает сеть, выполняет защитную функцию.

В случае намокания электропроводки при затоплении соседями, УЗО сработает еще до того, как человек попадёт в опасную ситуацию. Мокрый участок под напряжением будет мгновенно обесточен.

В ванных комнатах, совмещенных санузлах — помещениях с повышенной влажностью, даже если там используются источники освещения с соответствующей степенью защиты IP, есть риск попадания фазы на корпус светильника. Тогда, при замене лампочки, прикоснувшись к её цоколю, покрытому конденсатом, появляется опасность получения удара электрическим током. Если в сети установлено УЗО, произойдет незамедлительное отключение группы освещения либо из-за повышенной влажности, либо защита сработает на контакт человека с цоколем, находящимся под напряжением.

Избежать аварийной ситуации, уберечь человека от пагубного воздействия электричества, поможет установка на линии освещения устройства защитного отключения. При перечисленных выше ситуациях, как только появляется ток утечки, УЗО мгновенно срабатывает. Выполняя защитные функции, устройство отключает линию, питающую электрическое освещение.

Итог: Для того, что бы обеспечить безопасность и надёжность электропроводки дома (квартиры) желательно на группу освещения устанавливать устройство защитного отключения.

Остальные материалы и технология монтажа

Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла. Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.

Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.

В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки, которые служат для распределения ответвлений и устройства выключателей.

Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.

На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.

Протягивание кабелей через трубы должно начинаться с проволоки, которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.

Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.

В коробках желательно использовать зажимное соединение винтами, но можно паять медные скрутки, это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. “Голый” контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.

Заземление

Как сделать заземление в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.

Схемы

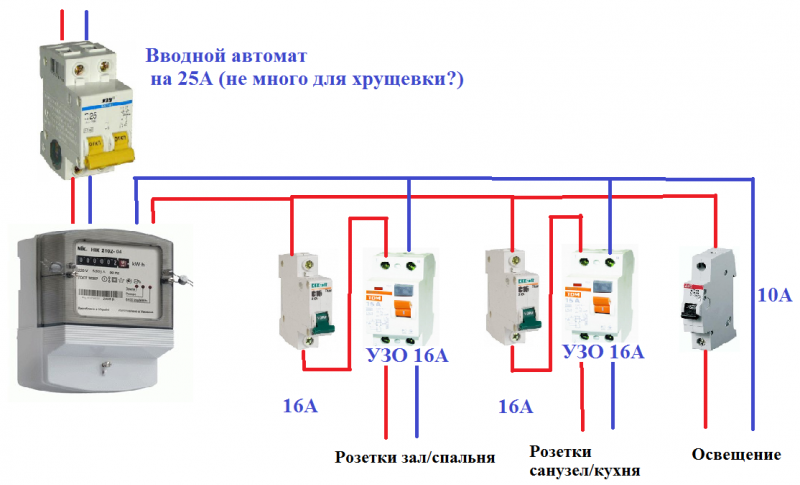

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

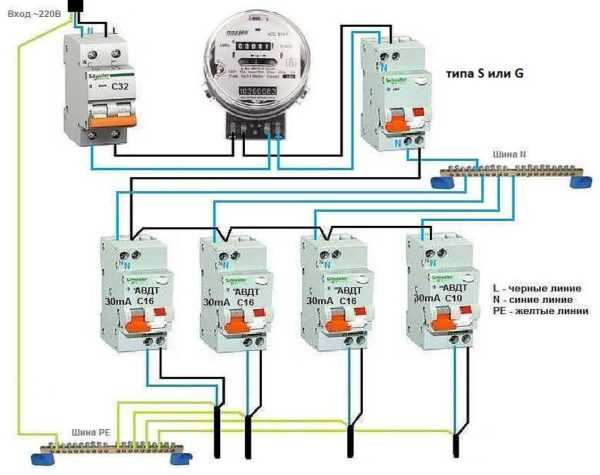

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

ЧИТАТЬ ДАЛЕЕ: Что делать если подключении сетевого фильтра к розетке кнопка светится но приборы не работают

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Уставки дифференциальных токов

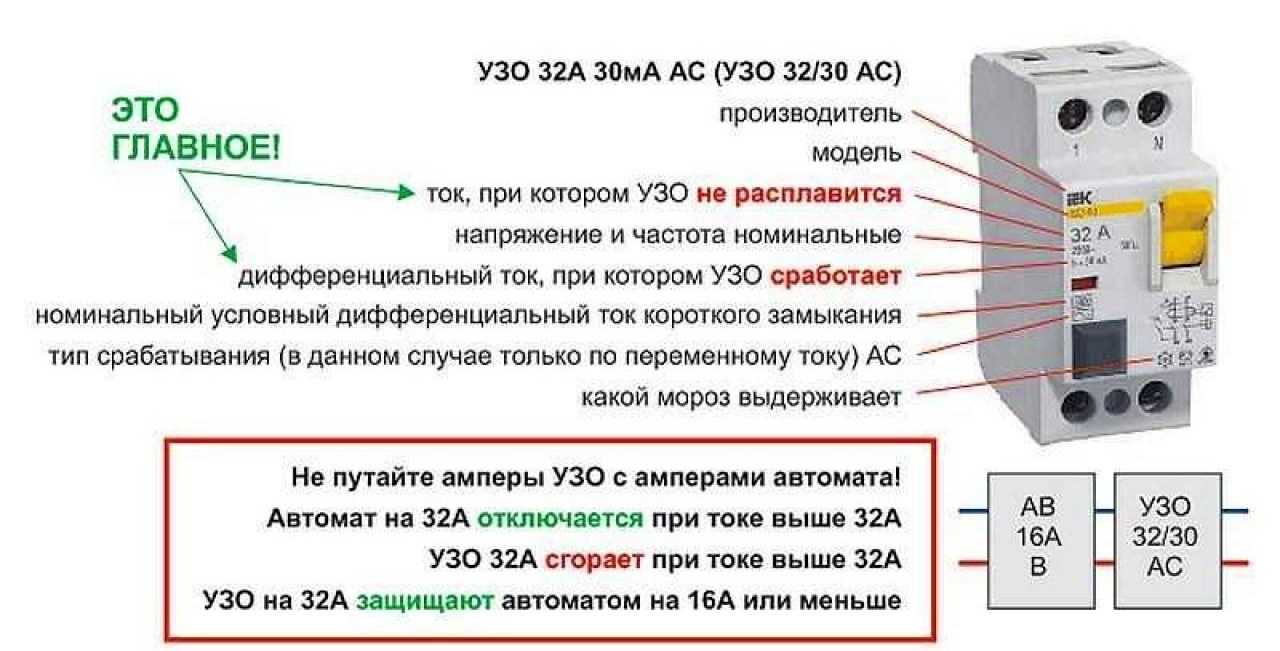

Нормы установки УЗО обязательно учитывают I∆n — этот значок на корпусе означает ток утечки, значение при котором происходит расцепление, обесточивание. Пример части диапазона: 6, 30, 100, 500 мА. Иногда отображается в Амперах (А) тогда надо разделить на 1000: 0.006 и так далее. Явление «неотпускания», когда при токовом поражении невозможно оторвать руки, появляется при 30 мА, поэтому для бытового оборудования, конструкций с которыми контактируют люди, подбирают изделия, осуществляющие расцепление при 10 мА или до 30 мА тока утечки.

Для мощного оснащения, такого как бойлеры 1…3.5 кВт и выше, для влажных условий («мокрая» автозащита) всегда берут I∆n 10 мА.

Но если кроме высокомощного потребителя на линии есть иные приборы (мощности их учитываются в совокупности) то при 10 mA утечки есть риск ложных тревог, поэтому в таких ситуациях выбирают I∆n 30 mA (СП 31-110 п. А.4.15).

Расцепление происходит в рамках 50–100 % уставки дифтока. Изделие с I∆n 30 mA разомкнет контакты при 15–30 mA. При защите двойной или с несколькими уровнями по СП 31-110 п. А.4.2 для аппарата, расположенного ближе к точке питания (вводу), рекомендуют уставку и скорость сработки (селективность) в три раза больше, чем около обслуживаемого оснащения.

Принцип действия УЗО

Для начала напомним принцип действия УЗО. Трансформатор дифференциального тока внутри УЗО позволяет обнаруживать превышение дифференциального тока. Если такое превышение произошло — защищаемая электрическая цепь разомкнется. УЗО включается в разрыв защищаемой цепи — в разрыв нейтрального и линейного проводников.

После пуска УЗО в работу, контакт внутри него замыкается соленоидом, удерживается в таком состоянии, и устройство беспрепятственно пропускает через себя питающий цепь ток. Если все работает нормально без утечек, то ток нейтрального проводника и ток линейного проводника равны между собой, они направлены противоположно, и их магнитные потоки в сердечнике катушки дифференциального трансформатора взаимно компенсируются — ЭДС не наводится, нет причин для аварийного размыкания УЗО.

   Принцип действия УЗО

Если теперь произойдет замыкание или утечка на землю, то ток линейного проводника окажется больше тока нейтрального проводника — магнитные потоки в сердечнике дифференциального трансформатора перестанут быть взаимно скомпенсированными — во вторичной обмотке трансформатора наведется ЭДС. Следящее устройство внутри УЗО это обнаружит, и соленоид тут же перестанет удерживать контакт — цепь, в которой обнаружена утечка, разомкнется действием пружины на контакт за долю секунды, и поражение человека током будет на корню пресечено.

Подведём итоги — нужно ли ставить УЗО на освещение

Для окончательного ответа на наш вопрос кратко коснемся принципа работы устройства защитного отключения.

Устройство защитного отключения представляет собой выключатель, отличающийся высоким быстродействием и реагирующий на разность токов, протекающих по фазному и нулевому проводу. Автоматический выключатель реагирует только на превышение тока в цепи. В свою очередь, УЗО реагирует на ток утечки. При разнице между токами, проходящими по фазному и по нулевому проводнику, УЗО моментально отключит питание.

Это спасет жизнь человеку, если он дотронется до провода с поврежденной изоляцией. Ток, который появляется в результате прикосновения, может оказаться меньше, чем уставка автоматического выключателя, но этого хватит для причинения вреда людям.

Такая точность возможна благодаря тому, что в конструкции устройства применен дифференциальный трансформатор тока, или трансформатор тока нулевой последовательности.

На рисунке 1 показаны составные части защитного устройства. Дифференциальный трансформатор оснащен тремя обмотками. В разрыв фазного и нулевого проводников подключаются обмотки 1 и 2. Обмотка 3 — к реле пускового механизма.

Сам механизм может быть:

• Электронным.
• Электромеханическим.

В свою очередь, пусковой механизм связан с приводом силовых контактов. Исправность устройства определяется тестовой кнопкой. Она последовательно подключена с резистором R. Номинальное значение сопротивления подбирается с учетом создания величины тока, равной току утечки.

В нормальном режиме работы ток проходит по фазному и нулевому проводнику. К ним присоединены трансформаторные обмотки 1 и 2. В катушке 3 магнитный поток равняется нулю, потому что магнитные потоки, протекающие в обмотках 1 и 2, равны друг другу, но направлены противоположно.

При пробое изоляции на защищаемом участке электропроводки через обмотку 2 ток станет меньше, чем через обмотку 1 (или наоборот). Это значит, что магнитные потоки обмоток тоже будут разными. Соответственно, это вызовет появление тока в обмотке 3. Если его значение превысит значение уставки, произойдет срабатывание пускового механизма и отключение контактной группы.

При подключении осветительной проводки без УЗО удается сэкономить, что в некоторых случаях имеет решающее значение. Также возможна установка более компактного распределительного щита за счет экономии места под два модуля на DIN-рейке. Это все достоинства, получаемые за счет экономии на установке УЗО.

Некоторые светильники оснащаются металлическими корпусами. Большинство светильников в розничной продаже – в разобранном виде. Эти два на первый взгляд не очень связанных между собой обстоятельства могут привести к электротравме.

При сборке светильника есть риск не заметить и повредить изоляцию провода. Этого вполне достаточно, чтобы на металлическом корпусе появился потенциал. При попытке протереть пыль со светильника, к примеру, с бра, при помощи влажной тряпки, человек наверняка получит поражение электрическим током.

Другая опасная ситуация возникает при неправильном подключении патрона светильника с резьбовым цоколем. Безопасный вариант — при котором фазный провод подключен к контакту в центре патрона, а к резьбе — нулевой контакт.

Кроме случаев, описанных выше, в жизни случаются и другие неприятности. Например, часто при замене перегоревшей лампочки человек рукой непроизвольно касается резьбы патрона. Нередко это происходит в светильниках с узким плафоном. При касании резьбы рукой есть вероятность получения электротравм.

Проблем в этих случаях можно избежать, если установить на осветительную электропроводку УЗО. Это устройство отключит подачу электричества, если соседи сверху затопят квартиру, или когда при неудачном ремонте повреждается электропроводка, скрытая под штукатуркой.
