Узо или дифференциальный автомат: как отличить и что выбрать

Дифференциальный автомат – защищает от всего

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.

Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.

На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).

У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.

АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.

По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.

Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).

С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.

То есть у электромеханических дифференциальных выключателей есть следующие преимущества:

Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
Не выходят из строя от импульсного перенапряжения.
Не потребляют энергию для собственного питания.

Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.

Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.

При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)

У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.

Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.

Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.

Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.

Предыдущая Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7 Следующая Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Спасибо, помогло!1Не помогло

Как определить количество автоматов?

Сколько автоматов можно подключить к одному УЗО? Это зависит от того, какой автомат выбирают. Расчет количества зависит от максимально допустимого тока нагрузки и амперов отключения.

В ПУЭ указано, что соотношение УЗО/выключатели составляет один к одному или один к двум.

Поэтому на один автомат в зависимости от того, на сколько ампер он рассчитан, может приходиться 6А, 10А или 25А.

Для соблюдения нагрузки на прибор можно установить:

Зачастую возникает еще один вопрос – сколько розеток можно подключить к одному аппарату?

Любое количество розеток можно подключить к одному устройству при условии, что в них не будут одновременно включать недопустимое количество электроприборов.

Как правило, отдельные автоматы устанавливают на стиральную машину и духовой шкаф.

На сколько ампер ставить выключатели? Для розеточной группы будет достаточно 16А, для освещения подойдут варианты в 10А.

Подключение дифавтомата в трехфазной, однофазной сети с заземлением и без него

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Любое количество розеток можно подключить к одному устройству при условии, что в них не будут одновременно включать недопустимое количество электроприборов. Если же вам что-то непонятно, пишите мне!

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Какое устройство защитного отключения выбрать?

К потребителям электрической энергии по линиям электропередач протекает ток синусоидальной формы, поэтому и утечки в этом случае также будут синусоидальными. Следовательно, по типу выключатели дифференциального тока нужно выбирать – АС.

Устройство защитного отключения для квартиры

Для защиты в обычной квартире выключатели дифференциального тока выбирают как правило однофазные (двухполюсные) типа — АС, с номинальным напряжением — 230 В и номинальным током до 32 А.

Минимальный ток утечки, который способно почувствовать УЗО 10 мА. Однако выбирать УЗО с таким током утечки совсем не обязательно. Дело в том, что величина тока в 10 мА может являться суммарной утечкой для электроустройств и аппаратов квартиры в целом, особенно при старой электропроводке.

Устройство защитного отключения чувствуя это утечку будет ложно срабатывать. Для защиты людей от поражения электрическим током достаточным будет выбор УЗО с током утечки 30 мА .

Устройство защитного отключения для дома

В больших домах и коттеджах устанавливают трехфазные (четырехполюсные) выключатели дифференциального тока. Чтобы защита для таких сооружений была надежной, то в этом случае требуется установка не одного выключателя дифференциального тока, а нескольких. Схема питания для дома как правило имеет каскадный характер, с множеством разветвлений (особенно если дом многоэтажный).

В этом случае УЗО необходимо устанавливать на каждом разветвлений. Это как правило вводной электрощит, первый этаж, второй этаж, отдельные пристройки и т.п.

Для установки в вводном электрощите выключатель дифференциального тока выбирают с током утечки 100мА и выше. По типу имеет место устанавливать ВДТ типа S. Этот тип ВДТ селективные и имеют выдержку времени отключения.

Для отдельных групп помещений подойдут такие же как и для квартиры, с током утечки 30 мА, и типом А или АС.

Если УЗО планируется устанавливать в помещении со старой, ненадежной электропроводкой то в этом случае выбор и дальнейшая установка УЗО для таких помещений нецелесообразна.

Как известно УЗО реагирует на ток утечки а для электропроводки провода которой имеют старую ненадежную изоляцию (особенно в домах старой постройки) небольшие токи утечки возникают постоянно. УЗО в таких случаях может срабатывать часто и как правило без видимых причин.

В следствии этого рекомендуется применять в таких помещениях розетки со встроенным в них УЗО.

Отличие по внешнему виду УЗО от дифференциального автомата

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. Об этом мы поговорим чуть ниже. А еще проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот. Это хорошо видно на приведенной фотографии.

Дифф не может быть однополюсным по определению.Он должен сравнивать токи фазы и нуля. При наличии разницы — дифферента (different — разный, англ.), должен отключаться. Так, что два полюса минимум.

Дмитрий

Есть в одномодульном исполнении диф. автомат, например фирмы ETI KZS-1M

Ира

На частный дом какой диф автомат ставить, какие должны быть характеристики?

Andrey

SLAVA, у производителя IEK, есть двухполюсные дифы, занимающие один слот на DIN рейке.

Оставить комментарий Отменить ответ

Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.

Какие особенности есть у выключателя компании Legrand и как можно его подключить?

Как собрать удобный распределительный щит своими руками

Как подключить трехклавишный выключатель, схема, инструкция, советы.

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов.

При подключении пары АВ+УЗО расклад такой:

фазный провод присоединяется к клемме АВ;
соединяется перемычкой выход автомата и L-клемма УЗО;
выход фазы УЗО направляется к электроустановкам;
нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

ТОП 5 производителей УЗО

ABB — шведско-швейцарская компания, производящая высококачественное электротехническое оборудование;
Schneider Electric — французская компания. Продукция этой фирмы популярна благодаря высокому качеству;
EKF – российская компания. Она производит высококачественную электроаппаратуру бюджетной ценовой категории.
Группа российских компаний IEK. Это один из самых популярных производителей электротехнического оборудования бюджетного класса.
Legrand — французская компания, производящая качественную электротехническую продукцию. Подключение устройств этой фирмы производится аналогично аппаратам других производителей.

Установка устройства защитного отключения или дифавтомата необходима при прокладке новой или реконструкции старой электропроводки. Это убережёт от поражения электрическим током и спасёт здоровье или жизнь.

Варианты подключения АВДТ

Перед тем как подключить диф автомат всегда сначала выбирают способ. Ведь электромонтажные работы могут проводиться в однофазной или трехфазной сети. В первом случае напряжение составляет 220 В, а во втором варианте – 380 В.

Кроме того, электропроводка может быть двух- или трехжильной. Второй случай означает наличие в доме заземления. Все эти условия учитывают, когда решают, как подключить дифференциальный автомат. Выбранный способ повлияет на размер электрощетка и тип защитного прибора.

Схема с одним вводным защитным автоматом

Если воспользоваться этим вариантом, можно выполнить подключение дифавтомата в однофазной сети с заземлением или при его отсутствии. Схема подразумевает монтаж исключительно одного защитного устройства. АВДТ устанавливают на вводе в дом сразу после электрического счетчика. Затем к прибору выполняют подключение всех электроконтуров постройки.

При возможности также выполняют в начале каждого внутридомового электрического контура установку дополнительных автоматических выключателей. Их наличие позволит проводить ремонт проводки в конкретных помещениях. При этом не придется обесточивать весь дом.

Промокоды со скидками на светильники

Вариант с установкой только одного вводного дифавтомата – это бюджетный способ подключения АВДТ. Однако даже он позволяет не беспокоиться о поражение током, если люди в доме случайно заденут поверхность, которая находится под напряжением.

Перед тем как подключить дифавтомат в щитке, точно определяют, где у прибора верх и низ. Ведь провода от электросчетчика соединяются с верхними клеммами защитного устройства. При этом из нижней части автомата выходят жилы, которые расходятся по всему дому.

К плюсам схемы с одним вводным дифавтоматом относится:

Недостатком этой схемы является затруднительный поиск причины обесточивания дома, когда срабатывает дифференциальный автомат. Ведь придется выполнить обследование всех помещений. Это займет много времени.

Двухуровневая схема подключения АВДТ

Такой вариант представляет собой более надежную схему. Помимо этого, двухуровневую систему проще обслуживать. Такое подключение дифференциального автомата подразумевает использование нескольких защитных устройств. Их количество зависит от числа внутридомовых электрических контуров.

В этой схеме используется основной дифавтомат, который устанавливают после электросчетчика. Он представляет собой один из уровней защиты. Это устройство контролирует общую нагрузку от всех подключенных бытовых приборов. К нему выполняется параллельным способом подсоединение других дифавтоматов. Они устанавливаются на каждом электрическом контуре дома.

Делается вычисление по формуле расчетного тока автомата I P U, где P- суммарная мощность всех потребителей электричества U напряжение сети. Если же вам что-то непонятно, пишите мне!

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения

Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Отечественные модели

КЭАЗ – отечественный производитель дифференциальных автоматов и других устройств защиты. Качество среднее, но для изделий дается гарантия два года. Цена составляет 1000-1500 рублей за однофазные изделия.

IEK – также отечественный бренд. Продукция очень востребована из-за удачного сочетания цены и качества. В самом деле, недостатки продукции, такие как несовершенные клеммы, шум при работе, компенсируются ценой 700-1000 рублей за изделия в однофазном исполнении.

DEKraft – еще один российский бренд. Компания образовалась сравнительно недавно. Качество продукции оставляет желать лучшего, но в то же время российским стандартам продукция соответствует. Недостатком является малый срок эксплуатации изделий. Учитывая невысокую цену (600-1000 рублей), подрядчики охотно используют продукцию этой марки для установки на малобюджетных объектах.

Конечно же, выбирая дифференциальный автомат, необходимо ориентироваться не только на цену и производителя. Необходимо учитывать условия работы устройства.

Возможно, в подсобных помещениях, где удельное время использования электропроводки невелико, использовать устройства с меньшей степенью надежности. Если потребность в таких дифавтоматах велика, то экономия средств может оказаться значительной.

Что такое УЗО

УЗО работает как защитник человека от поражения электрическим током и как превентивный механизм по предотвращению случайного возгорания кабелей проводки и подключаемых шнуров электроприборов. Функциональная идея рассматриваемого устройства основана на законах электротехники, постулирующих равенство входящего и выходящего тока в замкнутых электрических цепях с активными нагрузками.

Это значит, что ток, протекающий через фазный провод, должен быть равен току, протекающему через нулевой провод — для цепей однофазного тока при двухпроводной разводке и что ток в нейтральном проводе должен быть равен сумме токов, которые протекают в фазах для трехфазной четырехпроводной цепи.

Когда в таком контуре из-за случайного прикосновения человека к неизолированным частям токопроводящих элементов цепи или при контакте оголенной части проводки (из-за повреждения) с другими токопроводящими предметами, образующими новую электрическую цепь, происходит так называемая утечка тока — равенство входящего и выходящего токов нарушается.

Это нарушение может быть зарегистрированным и использоваться как команда на отключение всей электрической цепи. На этом процессе и было сконструировано УЗО. А ток «утечки» в рамках электротехники стали называть дифференциальным током. УЗО может регистрировать очень малые токи «утечки» и выполнять функции механизма выключателя.

При выборе УЗО нужно помнить, что внутренней защиты от сверхтоков в нем не предусмотрено, УЗО защищает и реагирует только на ток утечки. Поэтому последовательно с устройством защитного отключения обязательно должен устанавливаться автоматический выключатель. Номинальный ток автомата должен быть меньше или равен номинальному току УЗО.

Подключение узо на группу автоматов

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата. Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления)

Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Расшифровка обозначений серии F200 ABB

В обозначении УЗО серии 200 производства фирмы АВВ каждая цифра и буква соответствует определённому параметру:

F2 — серия;
F — стандартные, FH — экономичная, без подключения дополнительных устройств, FAP-R — с предотвращением ложных срабатываний, S — селективный, АЕ – с возможностью аварийного отключения;
202 — двухполюсный (однофазный), 204 — четырёхполюсный (три фазы и ноль);
А — переменный и пульсирующий ток, АС — только переменный;
номинальный ток — 16,25,4,,63,80,100;
ток срабатывания (утечки) — 1 — 0,01А, 2- 0,03А, 3-0,1А, 4-0,3А.

Например, расшифровка названия дифференциального реле (УЗО) ABB FH202 AC-63/0.03:

серия F200;
двухполюсное (однофазное);
экономичного исполнения (без подключения дополнительных устройств);
переменного тока;
номинальный ток — 63А;
ток срабатывания (ток утечки) — 0,03А.

Что лучше установить в электрощит

Рассмотрим, что же лучше выбрать: УЗО или дифавтомат. Плюсы и минусы у каждого устройства имеются. Например, АВДТ занимает меньше места, чем УЗО с выключателем, но он дороже. С другой стороны, на линиях с мощным оборудованием установка универсальный автомат – более практичное решение. Это может быть мастерская, котельная или прачечная.

Устройство защиты обычно устанавливается на освещение и розетки. Оно проще устроено, что по мнению многих электриков положительно отражается на надежности. Также к плюсам можно отнести:

дешевую замену;
сравнительно недорогую сборку щита, когда по проекту предусмотрено много линий;
понятную причину отключения электричества в цепи.

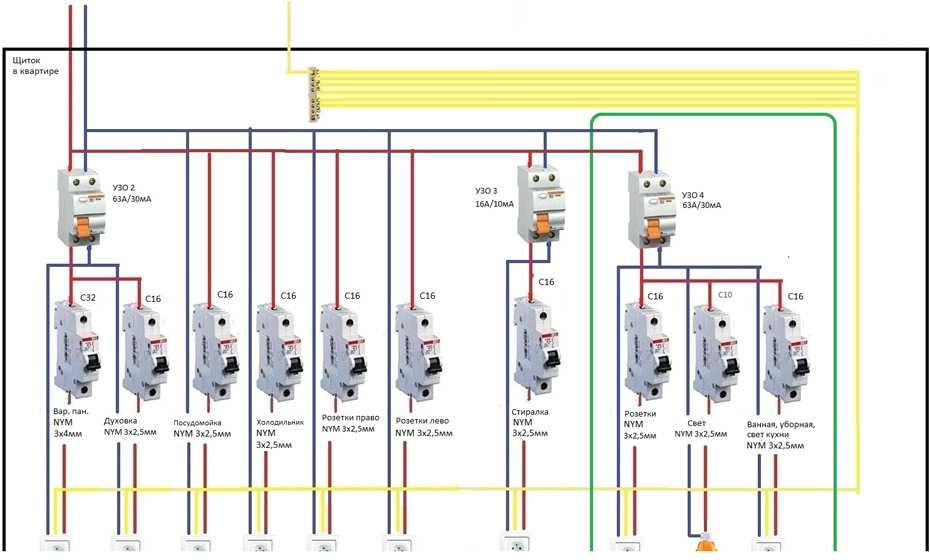

Пример распределения автоматов и УЗО по линиям и потребителямИсточник yandex.net

В целом, выбор автоматики зависит от бюджета, количества и мощности потребителей, наличия места в электрическом щитке. Главное – правильно подобрать приборы по номинальному току и времени срабатывания, чтобы исключить ложные либо длительные/отсутствие отключения тока в аварийных ситуациях. Что же касается качества – нередко импортная продукция лучше изготовлена. Это относится как корпусу, так к точности реагирования и к надежности автоматов в целом.

Видео описание

В этом видео наглядно продемонстрировано – как отличить УЗО от дифавтомата по внешним признакам:

Коротко о главном

УЗО – устройство защиты сети от токовой утечки из-за нарушения целостности изоляции на проводе.

Дифавтомат – универсальный автомат, который срабатывает на токовую утечку, замыкание или перегрузку на обслуживаемой линии.

Контроль за током на фазном и нулевом проводнике осуществляется дифференциальным трансформатором, который на схеме обозначается в форме эллипса.

Замыкание и перегрузка приводят к нагреванию жилы, что провоцирует деформацию теплового расцепителя и срабатывание электромагнитного отсекателя в автоматическом выключателе. Они обозначаются на схеме в виде прямоугольника и синусоиды соответственно.

В маркировке отличия между УЗО и ДИФ следующие: первый автомат называется ВД, технические показатели включают рабочий ампераж, дифавтомат – АВДТ, к амперам добавляется буквенный идентификатор (время превышение тока, при котором электричество на линии отключается).

УЗО не реагирует на замыкание и перегрузку, чаще сгорает, поэтому устанавливается в щиток вместе с «обычным» автоматом.
