Автоматический выключатель защиты сети с электромагнитным расцепителем
Разобравшись, как работает автомат с тепловым расцепителем, перейдем к следующему вопросу. Защитное устройство, разбор действия которого мы провели только что, срабатывает не сразу (на это требуется не менее секунды), поэтому оно не в состоянии эффективно защитить цепь от сверхтоков короткого замыкания. Для решения этой задачи в АВ дополнительно устанавливается электромагнитный расцепитель.
Расцепители автоматических выключателей электромагнитного типа включают в себя катушку индуктивности (соленоид), а также сердечник. Когда цепь работает в обычном режиме, поток электронов, проходя сквозь соленоид, формирует слабое магнитное поле, неспособное оказывать влияние на функцию сети. При возникновении короткого замыкания происходит мгновенное увеличение силы тока в десятки раз, и пропорционально ей возрастает мощность магнитного поля. Под его влиянием ферромагнитный сердечник мгновенно сдвигается в сторону, оказывая воздействие на механизм отключения.
Поскольку процесс усиления магнитного поля при коротком замыкании происходит за доли секунды, электромагнитный расцепитель под его воздействием срабатывает моментально, отключая питание сети. Это позволяет избежать серьезных последствий, связанных со сверхтоками КЗ.
Виды автоматических выключателей
Данные изделия различаются по характеру процесса отключения на возникновение наиболее высокого тока. Существуют несколько основных типов автоматических устройств. Виды автоматических выключателей отличаются друг от друга чувствительностью.
автоматический выключатель на 100А
В основном при производстве электромонтажа используются четыре ведущих типа: А, В, С, D. Кроме этого встречаются автоматы типа МА, K и Z.
Класс А
Защитные приборы данного типа имеют самую высокую чувствительность по отношению к остальным. Тепловой расцепитель такого автомата обесточивает электрическую цепь при повышении силы тока на 30%. Данный процесс осуществляется в течение 0,05 секунд, если ток превысил номинальное значение на 100%.
Автомат типа А не пользуется большой популярностью среди потребителей, так как завышенная чувствительность не допускает даже коротковременные повышенные нагрузки, которые вызывают постоянное срабатывание прибора. Эти типы зачастую устанавливают в электрические цепи, которые имеют соединения с полупроводниковыми элементами.
Класс В
Защитные средства категории В имеют меньшую чувствительность, чем тип В. Электронный расцепитель срабатывает на повышения силы тока на 200% от заявленной, при этом время отключения от электричества составляет 0,015 секунд. В случае если расцепитель по каким-то причинам не сработает, то биметаллическая пластина способна отключить электрическую систему за 4-5 секунд.
Такое устройство используется в электрических сетях, имеющих розетки, освещение и пусковое устройство с наименьшим значением.
Класс С
Аппараты типа С имеют большой спрос при монтаже бытовых электрических сетей. Они способны выдерживать наиболее высокие перегрузки. Чтобы произошел процесс отключения линии от напряжения, нужно чтобы протекающий ток в данной линии повысился в 5 раз от номинального показателя. При этом обесточивание линии происходит через 1,5 секунды.
Качественный автоматический выключатель
Данные приборы хорошо выполняют свои защитные функции в общих бытовых сетях. Если в таких сетях розетки и осветительные приборы запитаны отдельно, то в этом случае защиту могут обеспечить приборы класса В. Данное действие производится для того, чтобы при появлении короткого замыкания не происходило обесточивание всего дома.
Класс D
Эти защитные изобретения выдерживают перегрузку сети, номинальный ток которой превышается в 10 раз. При этом отключение электрической цепи протекает в течение 0,4 секунд. Такие устройства нашли свое применение при защите зданий и сооружений в общем, то есть они устанавливаются дополнительно к имеющимся в квартирах автоматам.
Их отключение происходит лишь тогда, когда не сработали автоматические устройства отдельных помещений. Кроме этого их устанавливают в линиях с наиболее высоким значением пусковых токов.
Принцип действия автоматического выключателя
Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.
Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.
Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.
Особенности работы теплового расцепителя
При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.
Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.
Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.
Существует еще один параметр, способный повлиять на срабатывание АВ под воздействием теплового расцепителя – это температура окружающей среды.
Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.
Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.
Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.
Нюансы электромагнитной защиты
Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.
Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.
Наглядно про автоматические выключатели на видео:
Дугогасительная камера
Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.
При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.
Общее устройство расцепителя и схема подключения
Каждый независимый расцепитель представляет собой устройство, с помощью которого выполняется дистанционное отключение защитной аппаратуры. Как правило, он используется в связке с различными автоматическими выключателями – с одним, двумя, тремя или четырьмя полюсами. Обычно расцепитель подключается к вводному автомату и при возникновении аварийной ситуации производит полное обесточивание щитка.
Конструкция расцепителя выполнена в виде электромагнита. Когда на него поступает кратковременный импульс, прибор специальным рычагом оказывает воздействие на механизм, отключающий автоматическое защитное устройство. Электромагнитные катушки, используемые в конструкции, могут быть разные, рассчитанные на переменный или постоянный ток напряжением 12-60 В и 110-415 В, в соответствии с той или иной модификацией. Крепление к автомату также зависит от конкретной модели и выполняется на правую или левую сторону.
От правильного соединения расцепителя с защитным устройством зависит четкое срабатывание всей системы.
Нормальная работа обоих приборов во многом зависит от соблюдения всех требований схемы подключения. Например, фазные проводники должны подключаться от нижних фазных клемм автомата. При несоблюдении этого условия высока вероятность выхода из строя, неправильно подключенного расцепителя. В норме автоматический выключатель с независимым расцепителем должен отключиться, а напряжение с катушки прибора исчезнуть.
Дистанционное управление срабатыванием осуществляется с помощью замыкающего контакта одного из приборов пожарной сигнализации или путем нажатия обычной кнопки с замыкающими контактами. По аналогичной схеме производится отключение сразу нескольких расцепляющих устройств, распределенных по отдельным группам.
Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой
Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.
Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.
Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

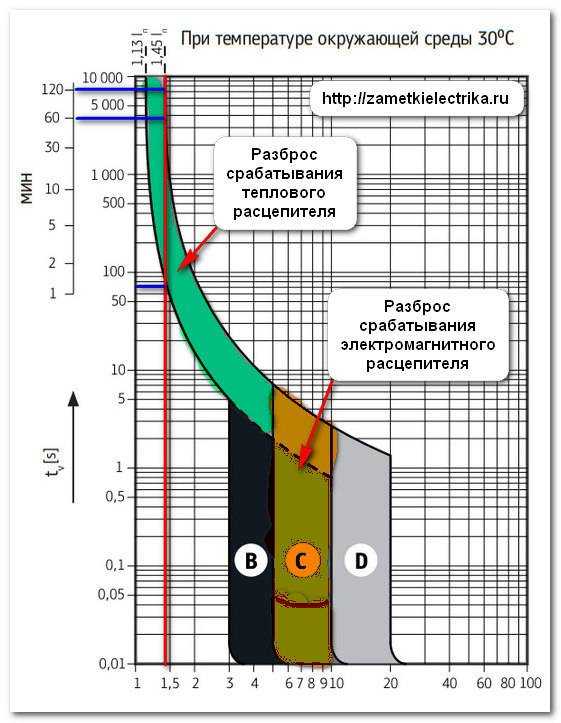

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя .
Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.
Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.
Автоматы имеют несколько характеристик, самыми распространенными из которых являются:
- — B — от 3 до 5 ×In;
- — C — от 5 до 10 ×In;
- — D — от 10 до 20 ×In.
Что означают цифры указанные выше?
Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.
Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3. 5)=48. 80А. Для С16 диапазон токов мгновенного срабатывания 16*(5. 10)=80. 160А.
При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).
В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.
Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.
Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.
Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.
Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.
Коротко принцип работы и предназначение защитных автоматов
Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расщепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.
Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.
Внешний вид трех полюсного автоматического выключателя
Провода должны соответствовать нагрузке
Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.
Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток .
Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.
Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.
кабель силовой NYM
Защитить самое слабое звено электропроводки
Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.
Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.
При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.
Расплавленная изоляция проводов
Расчет номинала автомата
Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:
где Р – суммарная мощность электроприборов.
Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.
Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.
Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.
Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:
Таблица выбора автомата по току
Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода
Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.
Таблица подбор сечения провода по мощности
Какое сечение провода нужно для 3 квт
Формула как найти мощность тока
Плавный пуск асинхронного электродвигателя с короткозамкнутым ротором
Новогодние поздравления с юмором
Тепловой расцепитель автоматического защитного выключателя
Основным элементом этого устройства является биметаллическая пластина. При ее изготовлении используется два металла с различными коэффициентами теплового расширения.
Будучи спрессованными вместе, они при нагревании расширяются в разной степени, что приводит к искривлению пластины. Если ток не нормализуется в течение длительного времени, то по достижении определенной температуры пластина касается контактов АВ, прерывая цепь и обесточивая проводку.
Основной причиной чрезмерного нагрева биметаллической пластины, из-за которого срабатывает тепловой расцепитель, является слишком высокая нагрузка на определенном участке линии, защищенном автоматом.
Например, сечение выходного кабеля АВ, идущего в помещение, составляет 1 кв. мм. Можно подсчитать, что он способен выдерживать подключение приборов суммарной мощностью до 3,5 кВт, при этом сила проходящего в линии тока не должна превышать 16А. Таким образом, в эту группу можно спокойно подключить телевизор и несколько осветительных приборов.
Если хозяин дома решит включить в розетки этой комнаты дополнительно стиральную машину, электрокамин и пылесос, то общая мощность станет намного выше той, что способен выдержать кабель. В результате возрастет сила тока, проходящего по линии, и проводник станет нагреваться.
Перегрев кабеля может привести к тому, что изоляционный слой расплавится и загорится.
Чтобы этого не произошло, в действие вступает тепловой расцепитель. Его биметаллическая пластина нагревается вместе с металлом провода, и через некоторое время, изогнувшись, отключает питание группы. Когда она остынет, защитное устройство можно снова включить вручную, предварительно вытащив из розетки шнуры питания приборов, которые привели к перегрузке. Если этого не сделать, через некоторое время автомат вырубит снова.
Пример использования расцепителя в противопожарной защите на видео:
Важно, чтобы номинал АВ соответствовал сечению кабеля. Если он будет меньше нужного, то срабатывание будет происходить даже при нормальной нагрузке, а если больше, то тепловой расцепитель не отреагирует на опасное превышение тока, и в итоге проводка сгорит. В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления
Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата
В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления. Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата.
Как выбрать автоматический выключатель?
Что же такое автоматический выключатель (АВ) и почему его нужно выбирать?
По своей сути это электромеханическое устройство, которое выполняет функционал по прерыванию токов короткого замыкания и токов перегрузки в сети, защищая ее и подключенные электроприемники от повреждений и возгорания, служит для ее замыкания и размыкания в нормальных условиях при протекании рабочих токов нагрузки. Прерывание сверхтоков или токов короткого замыкания происходит соответственно в автоматическом режиме. А выбрать его нужно правильно для того, чтобы прерывал он их надежно, своевременно и селективно.
Основные «действующие лица» в работе типового выключателя – тепловой и электромагнитный расцепители, являющиеся исполнительными механизмами. Тепловой расцепитель освобождает удерживающее устройство и вызывает срабатывание АВ при перегрузке сети, а электромагнитный – при коротком замыкании.
Характеристики автоматических выключателей
Основные характеристики АВ, в том числе в соответствии с ГОСТ Р 50345-2010, определяемые и оцениваемые при выборе: 1) количество полюсов (одно-, двух-, трех- и четырехполюсные), с учетом количества фазных проводников подключаемой сети и нулевого провода; 2) номинальное рабочее напряжение; 3) номинальный ток; 4) диапазон токов мгновенного расцепления, определяемый классом выключателя – А, B, C, D, K, Z. 5) отключающая способность.
Расчетом автоматических выключателей для объектов промышленности, как правило, занимаются проектные институты и используют для этого специальные методики и программное обеспечение. По ним оцениваются величины нагрузок, выбираются проводники, рассчитываются токи КЗ на различных участках цепи и потом выбираются АВ, составляются карты селективности. Серьезными расчетами при монтаже устройств домашней электросети никто не занимается. Вполне достаточно произвести подбор выключателя по номинальному току и току мгновенного расцепления.
Общая логика и цепочка подбора АВ приведены ниже.
Для любой цепи, в которой устанавливается АВ, номинальный ток защитного аппарата должен быть выбран после оценки мощности, потребляемой электроприемниками. При этом следует понимать, что АВ предназначены защищать от перегрузки не сами электроприборы, а сеть, к которой они подключаются.
Например, когда состав, характеристики и группы электроприборов определены, то последовательность расчета такая: • высчитывается совокупная мощность всех без исключения электроприемников, запитываемых от конкретного АВ, рассчитывается сила тока. Возьмем для наглядности суммарную мощность нагрузки, равную 3000 Вт, тогда ток I = 3000 / 220 = 13,6 A. • выбирается стандартный автоматический выключатель с самым близким значением номинального тока из номинального ряда (6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А) не менее рассчитанной величины силы тока нагрузки — In≥I. Выбираем АВ c In=16А.
Для упрощения подбора в статье приведена таблица соотношения между номиналом АВ, мощностью подключаемой нагрузки, схемой подключения и количеством полюсов.
Далее подбирается класс автоматического выключателя для отключения токов КЗ.
Классы или типы автоматических выключателей
Характер коммутационных процессов в сети предъявляет определенные требования к аппаратам при питании различного вида нагрузок. Поэтому АВ производителями выпускаются нескольких типов, каждый из которых отличается чувствительностью. Величина 3*Iн означает, что автомат отключится в случае, если величина сверхтока будет в 3 и более раз выше его номинала.
Для бытового применения вполне достаточно выключателей типов В, С. Все же следует учитывать, что АВ рассчитаны производителями на определенное число срабатываний. Поэтому не рекомендуется использовать автоматы в качестве выключателя нагрузки – это приводит к преждевременному изнашиванию механизма и подгоранию контактов.
