Smd 5050: технические характеристики и подключение светодиода

RGB против БЕЛОГО светодиода

И RGB, и белый светодиод могут излучать белый свет., но принцип изображения у них разный. Для белого светодиода, есть два основных метода получения белого света, один из них заключается в преобразовании синего света в белый с помощью желтого люминофора., а другой с применением ультрафиолетового светодиода и синего, зеленый, и красный люминофор. В то время как для светодиода RGB, он работает, комбинируя 3 основные цвета: красный, зеленый и синий для белого света. Хотя кажется, что оба светодиода в итоге достигают одинакового эффекта, между этими двумя есть довольно много различий.

Яркость и чистота

Яркость и чистота светодиода RGB выше, чем у белого светодиода., потому что свет, который он излучает, представляет собой комбинацию красного, зеленый и синий свет, а не один белый свет. И если вы хотите, чтобы белый светодиод отображал разные цвета, вам понадобятся оптические фильтры, что вызывает большую потерю света.

Применение

Как мы упоминали выше, Светодиод RGB можно использовать во многих местах для особых потребностей пользователей.. Светодиод RGB может делать это сам, в то время как белый светодиод должен работать с оборудованием..

Расходы

Стоимость является ключевым фактором, на который обращают внимание как производители, так и покупатели.. С этой точки зрения, белый светодиод побеждает светодиод RGB с более низкой ценой

Скорость реакции

Белый светодиод быстрее RGB-светодиода по скорости реакции. Белый светодиод может сработать через 1–2 мс., в то время как светодиоду RGB потребуется 4 ~ 8 мс. Если время отклика сигнала слишком велико, на динамических изображениях могут появляться остаточные изображения, уменьшение эффекта отображения.

Стабильность

Что касается поломки ламп, недостатки RGB LED более очевидны. Потому что красный, зеленый и синий светодиод отличаются друг от друга. Поэтому неисправность светодиода определенного цвета приведет к потере этого цвета.. Отображение на экране, отсутствующий цвет может быть весьма заметен. Еще для белых светодиодов, так как каждый из них имеет один и тот же цвет, когда один сломался, другие могут помочь скрыть поражение.

Размер

Любой размер диода приводится в миллиметрах с точностью до 0,1 мм. При изготовлении размер может несущественно поменяться.

Для производства диодов применяется линза из прозрачного стекла, и корпус изготавливают из пластика, устойчивого к высокой температуре.

В итоге можно отметить, что когда появились более яркие и мощные светодиоды, они не смогли вытеснить SMD 5050 с рынка. В последнее время SMD 5050 используют для производства светодиодных лент. Благодаря проверенной технологии, прекрасным характеристикам и безупречному качеству данные светодиоды используются во всех видах осветительных приборов. После рассказанного выше можно с легкостью сказать, какие светодиоды самые лучшие.

Технические характеристики светодиодной ленты smd 5050

Изучение основных технических характеристик позволяет найти оптимальное решение для декора различных помещений, объектов и пр.

Плотность

Важная характеристика светодиодной ленты, которая определяет количество светодиодов, расположенных на одном метре изделия. Число диодов определяет яркость всего приспособления. Чем больше плотность, тем выше будет цена, но и яркость будет невероятно высокой.

led смд 5050 может включать в себя 120, 60, 30 диодов. При этом нужно учитывать, что ленты, на которых расположено 60 или же 30 диодов питаются от источника 12 V, а вот наличие 120 диодов провоцирует необходимость направления питания не менее 24 V. Заметим, что ленты включать напрямую в сеть нельзя, обязательно нужно использовать драйвер и блок питания, то есть источники выпрямленного и пониженного напряжения.

Длина

Оформляя дом и участок, производственные помещения обязательно следует правильно определить длину и ширину ленты. Выпускается лента длиной, которая составляет пять метров, намотана на катушки пластиковые. Профессиональная намотка может иметь длину до 40 метров. Если есть необходимость ленту разрезать, то можно использовать обычные ножницы (разрез по намеченным линиям). Соединение отрезков производится путем пайки.

Мощность на метр длины

Светодиод smd5050 имеет мощность, которая определяется на один метр. Предполагает количество светодиодов, которые приходятся на четко установленную длину. Измеряется в Вт/м. В паспорте изделия непременно должны быть указаны данные по мощности. При плотности 120 потребление мощности составляет 25, при 60 — 15, при 30 – 7.5.

Маркировка smd светодиодов

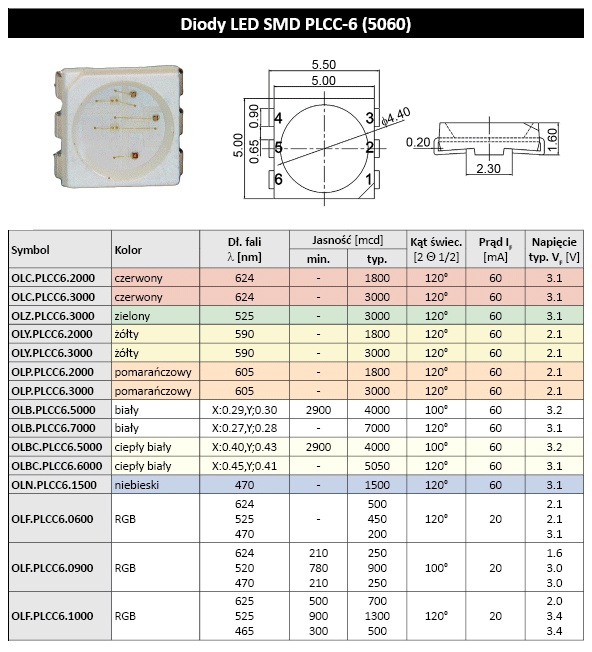

Светодиоды smd 5050 характеристики имеют разные, поэтому присутствует такое понятие, как маркировка, которая отражает размеры габаритного типа (длина и ширина). Другой информации маркировка не несет, все остальное можно узнать исключительно при изучении технической документации.

Маркировка светодиодов smd лампы поможет вам правильно выбрать нужные размеры.

Степень защиты светодиодной ленты

Степень защиты светодиодной ленты может быть решающим фактором при выборе. Так как довольно часто подобные изделия используют на открытых пространствах, либо в помещениях с повышенной влажностью, сыростью.

Ленты без защиты не предназначены для влажных, сырых мест.

Как правило, ее защищают с помощью силикона или эпоксидной смолы, наносимых тонким слоем по всей поверхности.

Степень защиты сокращенно обозначается, как IP. Ее максимальная степень ровняется 68.

Она позволяет погружать изделие в воду глубже 1 метра и оставлять его там на длительное время. Пылезащитна так же на высшем уровне.

Далее придем несколько распространенных степеней защиты с кратким описанием.

IP20 – Светодиодная лента без защитного покрытия от влаги. Требуется полное предотвращение попадания влаги и мелких предметов.
IP65 – Защита от проникновения пыли, капель, сильных струй воды. Покрыта силиконом, но только сверху, со стороны диодов. Подойдет для не сильно влажных помещений, но не для агрессивной среды.
IP67 – Более высокий уровень защищенности, позволяет погружать изделие в воду. На глубину не превышающую 1 метра.
IP68 – Наилучшая степень защиты, изделие защищено с двух сторон. Так же присутствует возможность погружения в воду, но допустимая глубина не ограничена 1 метром. Подойдет для агрессивной среды.

Достоинства

Одним из параметров LED SMD 5050 является улучшенная светоотдача люменов, чем у галогенных или ламп накаливания. Эффективность не зависит от формы и размера.
Цвет. LED могут излучать свет нужного цвета без помощи разнообразных цветовых фильтров, что необходимо для традиционных методов освещения. Это значительно эффективнее и может снизить первоначальные затраты. Так, светодиодные RGB-ленты могут давать разнообразные цветовые оттенки.
Размер. Они могут быть очень маленькими (менее 2 мм²) и легко монтироваться к печатным платам.
Время включения. Они загораются достаточно быстро. Светодиодный индикатор красного цвета достигает полной яркости менее чем за микросекунду.
SMD-светодиоды прекрасно подходят в случае, если светильник часто включается и выключается. Благодаря устойчивости к перепадам сетевого напряжения частое включение и выключение сверхъяркого диода не отразится на его качестве в отличие от люминесцентных и классических ламп накаливания, которые нередко перестают работать при частом включении и выключении, или высокоинтенсивных газоразрядных ламп, которые требуют длительного времени перед перезапуском.
Регулировка яркости. Их очень легко диммировать (затемнять) либо широтно-импульсной модуляцией, либо уменьшением прямого тока.
Холодное свечение. В отличие от многих световых устройств светодиоды излучают достаточно малое количество тепла в виде инфракрасного излучения. Потраченная энергия рассеивается в виде тепла через основание светодиода.
Длительный срок функционирования. В основном LED выходят из строя из-за постепенного затемнения, а не из-за внезапного отказа, что нередко у ламп накаливания.
Срок службы может быть довольно длительным. Срок полезного использования составляет от 35 тысяч часов до 50 тысяч часов, хотя время для завершения отказа может быть короче или длиннее. Флюоресцентные трубки обычно рассчитаны на работу в диапазоне от 10 тысяч до 25 тысячи часов, в зависимости отчасти от условий использования, а лампы накаливания – на 1-2 тысячи часов. Несколько исследований министерства энергетики Соединённых Штатов показали, что снижение затрат на обслуживание происходит по причине этого продленного срока службы, а не из-за экономии энергии. Это и является основным фактором при определении срока окупаемости продукта.
Ударопрочность. У них в наличие имеются твердотельные компоненты, которые трудно повредить внешним ударом, в отличие от других источников света (люминесцентные), не отличающихся прочностью.
Фокусировка. Твёрдый корпус разработан для наиболее качественной фокусировки света. Флюоресцентные источники света и традиционные лампы накаливания часто требуют, чтобы внешний отражатель собирал свет и направлял его удобным способом. Для больших светодиодных корпусов конструируются линзы с полным внутренним отражением, что также часто используются с тем же эффектом. Однако когда требуется большое количество света, обычно задействовано несколько источников, которые трудно сфокусировать или коллимировать (придавать параллельность) в направлении одного и того же объект.

Характеристики светодиодов

Параметры устройств влияют на возможность использования их в различных сферах. К основным характеристикам изделий относятся: вольтаж, мощность, угол свечения, цветовая температура, световой поток.

Величина тока потребления

Средняя величина силы тока на кристалле составляет 0,02 А. Для чипов с несколькими кристаллами характеристика увеличивается кратно их количеству. Колебания параметра негативно сказываются на интенсивности свечения и сроке службы. Увеличение тока повышает цветовую температуру чипа, меняет оттенок свечения. Для обеспечения стабильности характеристик подключают токоограничивающие резисторы.

Светоотдача, угол свечения, мощность

Световой поток LED-матрицы отличается от света, создаваемого лампой накаливания. Он направленный, поэтому более яркий в центральной части. Обычно угол рассеивания находится в диапазоне 100-120°. Для изменения параметра применяют линзы. По мощности устройства делятся на 3 группы:

малой мощности – до 0,5 Вт;
средней – 0,5-3 Вт;
большой – от 3 Вт.

Характеристика необходима при расчете блока питания. Она вычисляется по формуле – сила тока умноженная на напряжение.

Цветовая температура

Типы освещенности в зависимости от цветовой температуры света

Интенсивность излучения или цветовая температура важна для комфортного восприятия освещения человеческим глазом. Существует несколько категорий белого света:

2700-3500 – теплый;
3500-5000 – нейтральный или дневной;
выше 5000 – холодный.

Цветовая температура указывается в Кельвинах (K), она обозначается в маркировке.

Габариты и их влияние на свойства LED-источников

Разница в освещенности и направленность угла освещения

В зависимости от типа меняется размер smd светодиодов. Яркость элементов возрастает вместе с габаритами. Площадь свечения может быть круглой или прямоугольной. Чем больше параметр, тем ярче освещение. Светопоток также зависит от количества кристаллов. В различных моделях их бывает от 1 до 4 штук. Мощность устройства зависит от размера кристалла. Характеристика указывается производителем в «mil», 1 mil=0,0254 мм. Например: чип размером 45×45 mil – мощность 1 W, 24×24 mil – 0,5 W.

Цветовой диапазон

Цвет светодиода зависит от материала полупроводника и легирующих примесей. Основные цвета: красный, синий, зеленый и желтый. Белый цвет получают путем нанесения слоя люминофора на кристалл синего свечения. Двухцветные устройства используют для индикации. Трехцветные применяют в дисплеях.

Расчет освещения на примере комнаты

Проектируем основной свет

Сейчас у меня висит простенькая китайская люстра за 800 руб. на 5 рожков. В ней установлены 5 led ламп кукуруз по 600 Люмен. Общий световой поток равен 3000 Лм. Они обеспечивают минимальную освещенность помещения, которое почти пустое, из мебели стоит только небольшой угловой шкаф. Площадь комнаты составляет 21 квадрат, её периметр 19 м.

Чтобы освещение не слепило и было безопасным используют 2 способа монтажа светодиодной ленты SMD 3528 и 5050.

Устанавливается в алюминиевый или пластиковый короб с матовым рассеивателем как у светодиодных ламп.
Другой вариант, световой поток направляется в потолок, от которого он отражается.

Потери света на каждом способе составят 30-50%, это придется учитывать при расчете.

Торцевая лента для удобства монтажа

Вычисляем текущую освещенность:

3000Лм / 21квадрат = 142 Люкса Освещённость комнаты соответствует минимальной норме, равно 150 Люкс.

Теперь меня 142 Люкса (сокращенно Лк.) не устраивают, уже хочется 200 Лк. Так как проектируем основное освещение и свет будет отражаться от потолка, то делаем запас на 50% на различные потери, отражения, поглощения. Получается, что при расчетах надо будет использовать значение в 300 Лм.

Вычисляем общую необходимую:

21квадрат * 300 = 6300Лм – требуемая общая яркость.

Расчет яркости 1м.:

6300лм / 19м.периметр = 331Лм.

По таблице яркости на 1м. выбираем подходящий вариант, очень желательно, чтобы не потребовался светодиодный профиль. Мне подходит обычная диодная лента 5050 на 12В, потребление 6Вт, 30 диодов, 400 Лм/м. Если будет слишком ярко, то поставлю диммер или подрегулирую источник питания. Общее потребление получится 114 Вт., потребуется блок питания 12V минимум на 140W.

Разновидности

Наиболее распространены варианты данной ленты на 60 и 120 диодов в одном метре.

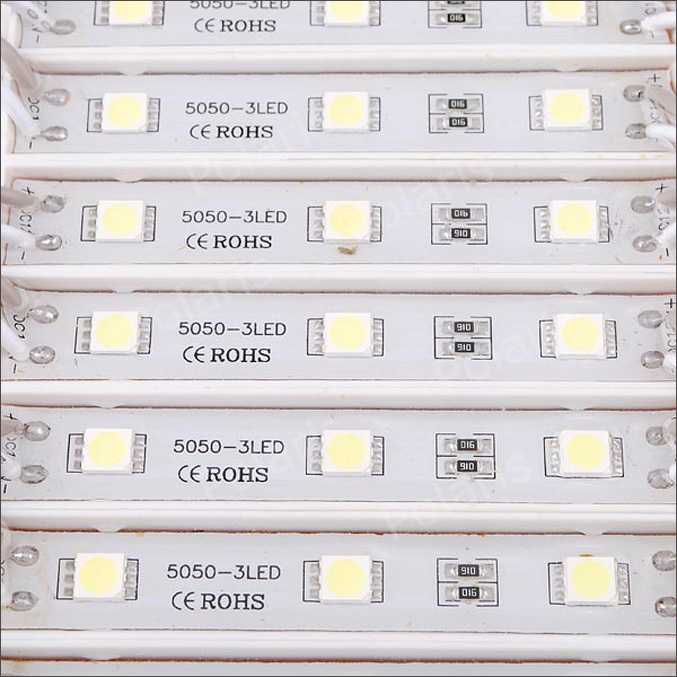

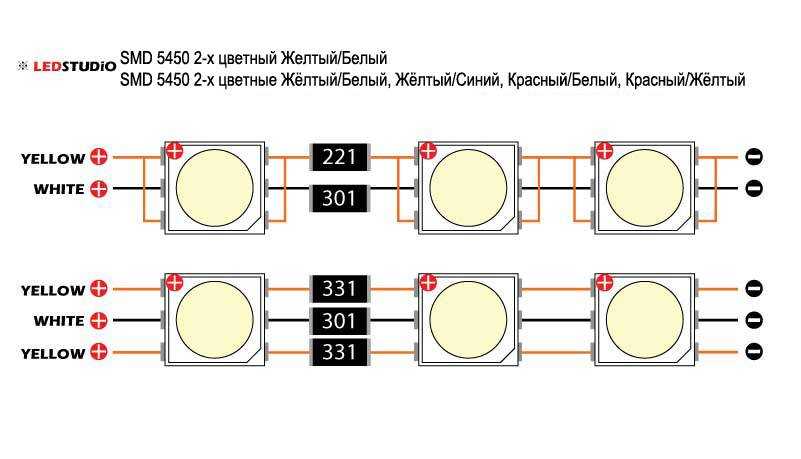

У первого в одном модуле находится 3 светодиода. Длина модуля 5см.

Минимальный отрезок на который можно разрезать ленту равен длине модуля, т.е. 5см.

В чем главное внешнее отличие 2835 от более распространенного варианта 3528 и как их не перепутать между собой ?

У 2835 практически весь светодиод залит люминофором. То есть весь прямоугольничек покрыт желтым цветом и его поверхность используется для излучения света по максимуму.

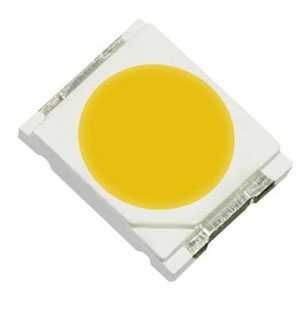

У модели 3528 на светодиоде излучающая часть круглой формы. Она не целиком занимает всю поверхность. Соответственно и световой поток здесь меньше.

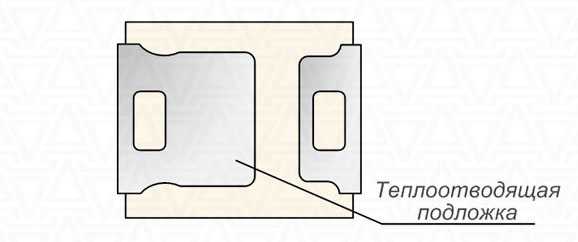

Еще одним преимуществом у данного вида является лучшая теплоотдача с поверхности диода. Этого добились увеличением площади контактных площадок.

Теоретически за счет этого он меньше нагревается, а соответственно и срок службы его должен быть большим.

Однако, многое конечно зависит от условий эксплуатации. Производители заявляют гарантию от 3-х лет и более.

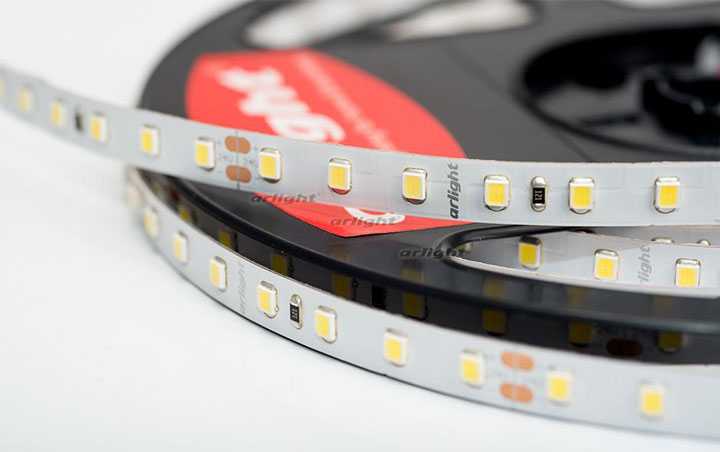

У модели на 120 диодов в 1 метре, напряжение питания может быть как 12В так и 24 Вольт.

Мощность одного метра — 23Вт. По своим световым характеристикам она немного уступает SMD 5050/120 led.

Зато ширина ее остается все те же 10мм, против 20мм у 5050. Световой поток – 2400 люмен на метр.

Применение профиля обязательно – так как подсветка здесь греется очень сильно.

Фактически продукцию на 120 диодов можно использовать не просто для подсветки, а для полноценного освещения комнаты. Она легко заменит и обычные лампы накаливания и люминесцентные.

Разницу почувствуете сразу. Свет будет равномерным, ярким, без раздражающего мерцания.

Режется лента на 120 диодов точно также, как и 60, то есть по 5см. Однако здесь уже в 5 см будет 6 светодиодов.

При покупке и выборе данной модели всегда обращайте внимание на класс изделия. Потому что все вышеприведенные здесь и фактические характеристики, напрямую зависят от ее качества

Если это премиум класс, то действительно SMD-2835 это прямой конкурент для SMD 5050. А вот если вы купите ленту стандарт или эконом, то световой поток, мощность у нее будут не более чем у обычной SMD 3528.

От чего зависит яркость ленты

На яркость светодиодной платы влияют следующие факторы:

тип установленного кристалла;
плотность диодов на гибкой плате;
соответствие фактических параметров заявленным значениям производителя.

В гибких платах применяют разные кристаллы, отличающиеся яркостью создаваемого свечения:

До 5 Лм. Подходят для организации дополнительного освещения и зонирования пространств.
15 Лм. Кристаллы типоразмеров 5050, 5055, 5060. Применяются в качестве самостоятельных светильников.
30 Лм. Модели, формирующие достаточно мощный узконаправленный световой поток. Мотка на 5 метров хватает для освещения комнаты площадью до 13 квадратных метров.
До 75 Лм. Диоды типоразмеров 5630 или 5730, применяемые в сверхярких моделях. Выступают в роли основных источников освещения в просторных помещениях.

ТЕСТ/СРАВНЕНИЕ ДИОДНЫХ ЛЕНТ НА SMD 3528, 5050, 5630, 5730. АЛИЭКСПРЕСС

Чем больше диодов будет расположено на одной единице длины гибкой платы, тем ярче будет создаваемый свет.

Некоторые производители экономят на комплектующих путем замены компонентов или уменьшения размеров кристаллов. Внешне отличить подделку практически невозможно, поэтому рекомендуется всегда проверять изделие на работоспособность перед покупкой.
