Как отличить хороший светодиод от плохого

Все о светодиодах cree

Как отличить качественную хорошую светодиодную ленту от плохой

Зачастую это непростая задача, но всё же по косвенным признакам отличить хорошую ленту от плохой можно.

Смотрим на внешний вид: если приглядеться, то лента состоит из секций, границы секции отмечены пунктиром (в этом месте ленту можно разрезать). Сравнивает «на глаз» секции между собой. Расстояние между элементами (светодиодами, резисторами) в каждой из них должно быть одинаковым. Края полосы на взгляд и на ощупь должны быть ровными. Равномерность защитного покрытия, если выбирается покрытая силиконом лента

Обращаем внимание на резисторы. Они должны быть либо 150 Ом, либо 300 Ом

У первых маркировка 151, у вторых 301. Если резистор стоит на 100 Ом вполне вероятно, что перед Вами некачественная лента. В чем смысл? Светодиоды в таком источнике света будут работать на повышенном напряжении, и поэтому светить ярче, а вот жить гораздо меньше. Попросите включить ленту. Все светодиоды должны гореть равномерно, не должно быть потухших или слабо горящих секций. Также не должно быть заметно мерцаний. Цветовая температура свечения у светодиодов монохромной ленты должна быть одинаковой. Это можно проверить, посмотрев на свет источника через солнечные очки.

Часть 1. Сравнение дешевой и дорогой светодиодной Ленты. Визуальный осмотр

Как самостоятельно определить подделку и настоящие светодиоды LED CREE XM-L, XRC, XPE

И все-таки, определимся с вопросом «Как самостоятельно определить подделку». Для неопытных это достаточно трудно

Поэтому и были предоставлены некоторые картинки выше, на которых акцентировано внимание наиболее часто встречающихся подделок. Придерживайтесь их, если Вам трудно определять

Ну и для самых любопытных можете прочитать этот раздел и почерпнуть еще не много больше информации о том, как самостоятельно отличать подделки CREE от настоящих.

Истинные светодиоды имеют следующие характерные признаки:

  • XRC / XPC – 2 прямоугольника
  • ХРЕ / ХРЕ – 3 прямоугольника (могут быть и по 0,9*0,9 и по 1,0*1,0 мм)
  • XP-G – 4 прямоугольника
  • XML – 6 прямоугольников

1
Для самостоятельной отбраковки практически не обойтись без микроскопа или лупы. Можно и без них, но нужен хороший фотоаппарат с функцией макросъемки. Можно вообще без них. Если Ваши диоды пришли на плате, где явно нет надписи Cree, можно обойтись без этих приборов)). Сравнивая разделения прямоугольников вы можете легко найти подделку.

2
Первичная оптика у CREE (линза) не имеет сколов и трещин. Ее поверхность полностью однородна и не имеет вкраплений или пузырей. Не жесткая.

3
Пайка выводов очень тонкая. В настоящих чипах Вы не найдете больших пятаков, неровностей, большого количества припоя и т.п. ляпов.

Про остальные отличия я писал выше, рассматривая наиболее распространенные виды подделок по каждому из типов светодиодов.

Что нужно знать автолюбителю перед заменой?

Перед тем, как вы решите подобрать и включить мощные и сверхъяркие светодиодные автомобильные лампы 12в вместо обычных, необходимо ознакомиться с основными данными. В первую очередь, поймите, что светодиод — это не лампа. Любые неправильные действия в процессе замены могут вызвать серьезные проблемы, и это касается не только диодных дамп, но и любых действий с проводкой в целом. В общем в этом процессе ничего сложного нет, но все-таки некоторые моменты следует учитывать.

Если вы решили подключить мощные и сверхъяркие автомобильные светодиодные лампочки, то учтите несколько нюансов:

  1. Чтобы подключение было правильным, учитывайте напряжение бортовой сети. В авто этот показатель обычно составляет 12-13 вольт, если мотор заглушен и около 13-14.5 вольт, если мотор запущен.
  2. Мощный и сверхъяркий мигающий светодиод обычно требует около 3.5 вольт напряжения, но здесь многое зависит от цвета. К примеру, желтые и красные диодные лампы потребляют около 2-2.5 вольт, в то время как белые, синие и зеленые — в районе 3-3.8 вольт. Если светодиодная лампочка для фары авто будет мощной, то типовой ток будет равен 350 мА, а если немощная — то около 20 мА.
  3. Как показывает практика, не все автомобильные светодиоды, в отличие от традиционных ламп, позволяют должным образом осветить пространство вокруг. Данный момент необходимо учесть, если вы решили произвести замену диодных ламп в панели приборов. Кроме того, перед приобретением необходимо оценить тип линзы в лампе, возможно, есть смысл проконсультироваться с продавцом. К примеру, на узконаправленных диодных лампах расположена маленькая линза, это следует заранее проверить. Более оптимальным вариантом будет покупка нескольких видов, чтобы вы могли понять, какой из них вам более подойдет и какой нужен.
  4. Любой диодный элемент 12 вольт имеет и плюс, и минус. Плюсом является анод, а минусом — катод (автор видео — TVTachki).

Помните о том, что вы не сможете просто извлечь из фары и включить мигающую диодную в бортовую сеть машины. Так вы его только сожжете, но результата не будет никакого. Также учитывайте, что автомобильные диодные элементы для фар и других целей разделяются по размерам, мощности, числу кристалликов, расположенных внутри. Кроме того, они обладают разной яркостью и цветом. В любом случае, в корпусе диодного компонента будет находиться полупроводниковый кристаллик, излучающий свет при прохождении напряжения через него.

Как делятся светодиоды для фар авто по мощности:

  1. Маломощные диодные автомобильные элементы. Они не обладают охлаждением, поэтому являются менее долговечными. Кроме того, их использование в авто нецелесообразно, в основном они применяются в радиоаппаратуре.
  2. Мощные диодные компоненты довольно долговечны, если вы будете правильно их использовать, то они могут прослужить около десяти лет. Также следует отметить, что такие мигающие диоды для фар авто почти не подвергаются нагрузкам.
  3. Диодные автомобильные модули представляют собой алюминиевую пластинку, на которой расположен целый ряд светодиодов. Если пластина качественная, то ее стоимость будет довольно высокой. Что касается обычных китайских лент, то они сами по себе не мощные, соответственно, их использование актуально для подсветки вещевого ящика или приборной панели. Кроме того, они обладают пониженным ресурсом эксплуатации.

Учитывая все эти факторы, вы сможете определиться с тем, какой диод 12 вольт вам нужен. После этого можно приступать к подключению своими руками. Разумеется, если вы делаете это впервые, желательно использовать схему.

Использование мощных светодиодов 1-3 Вт

При изготовлении ходовых огней своими руками, помимо светодиодной ленты можно использовать сверхмощные светодиоды.

У предыдущих решений есть один существенный недостаток – отсутствие возможности корректировать направленность и угол светового потока. Для мощных светодиодов мощностью 1-3Вт в продаже есть много оптических решений от 10 до 120 градусов.

Чтобы сделать светодиодные ДХО своими руками на мощных кристаллах вам понадобится:

  • Светодиоды 1Вт от 3 до 5 шт (для обеспечения необходимой силы света);
  • линзы, собирающие с углом 30 градусов;
  • драйвер для светодиодов с характеристиками: входное напряжение 12В, выходной ток 300мА, до 5Вт;
  • подложка для крепления к радиатору;
  • радиатор площадью около 100 см 2 .

Драйвер нужен для обеспечения стабилизированным током светодиодов. Можно применить и схему с гасящим резистором как в предыдущих самоделках, но мощность резистора в таком случае будет слишком большой и такое решение не отличается надёжностью.

Чтобы смонтировать светодиоды на радиаторе нужен либо теплопроводящий клей, либо специальная подложка для крепления и термопаста. Светодиод припаивается к этой подложке, а она прикручивается на радиатор.

Можно найти и готовые площадки для монтажа, в ряде случаев – это более удобный вариант. В некоторых магазинах есть такие подложки со смонтированными на них светодиодами.

Термопаста или термопрокладка нужны для обеспечения лучшей теплопередачи, а также заполнения неровностей подложки и радиатора, для улучшения теплообмена.

При изготовлении ДХО своими руками из светодиодов с помощью такого комплекта вам понадобится корпус, его вы можете изготовить самостоятельно из подручных материалов, или воспользоваться старыми противотуманными фонарями или чем-то подобным.

Разновидности ламп

Сегодня спектр ламп для освещения представлен различными моделями от стандартных до суперсовременных. Все они обладают разными характеристиками:

  • Лампы накаливания. Долгое время они были единственными источниками освещения, имели мощность от 15 до 300 Вт. Современные лампы разделяются на два вида. В криптоновых применяется инертный газ криптон, обеспечивающий хорошую светоотдачу. Их минимальная мощность равна 40 Вт, максимальная — 100 Вт. Биспиральные модели функционируют за счёт дугообразной нити из вольфрама, могут иметь зеркальную, прозрачную либо опаловую поверхность.
  • Люминесцентные. Излучают свет благодаря люминофорному покрытию, на которое действуют ультрафиолетовые лучи газового разряда. Обеспечивают мягкий рассеянный свет разной мощности (от 8 до 80 Вт). Дают в 7−8 раз больше светового потока, чем лампы накаливания, служат в 10−20 раз дольше. Отличаются мерцающим светом и чувствительностью к температурным перепадам.
  • Галогенные. Выпускаются в разных формах и размерах. Излучаемый ими свет может быть рассеянным или в виде концентрированных пучков. Благодаря возможности светить очень яркими насыщенными оттенками, галогенные светильники широко применяются в современном дизайне для создания оригинальных световых решений в жилых помещениях и уличных пространствах. Лампы галогенного типа имеют множество вариантов установки. Их можно подвесить вверху или на стенах, встроить в подвесной потолок в виде точечных приборов, закрепить на мебели. В поворотных моделях имеется специальный вращающийся держатель, позволяющий направлять лучи света в нужную сторону.

Среди всего ряда осветительных ламп светодиоды выделяются самым низким потреблением электроэнергии, поэтому пользуются большой популярностью среди потребителей. Они характеризуются высокой яркостью, светопередачей порядка 60 — 80 Лм/Вт. Срок службы приборов мощностью от 7 до 21 Вт/час может достигать 100 тысяч часов.

Много света из ничего — светодиоды серии XPG

Следующим шагом в эволюции светодиодов стало появление серии XPG. Здесь использован все тот же хорошо зарекомендовавший себя в серии XP корпус (рис. 1, 2). Изменения коснулись кристалла: он стал больше. За счет этого достигнуто увеличение светового потока — до 139 лм при токе 350 мА (как всегда, в документации CREE указывается минимальное значение потока). Если же разработчик собирается «выжать» из светодиода «все соки», можно увеличивать ток вплоть до 1 А. Тут уже придется серьезно озаботиться задачей отвода тепла. А низкое значение теплового сопротивления корпуса (5 °C/Вт) призвано облегчить выполнение этой задачи. Максимальная температура на поверхности кристалла не должна превышать 150 °C. Теплоотводящая площадка также электрически изолирована.

Что значительно более важно — увеличена эффективность преобразования. Например, в режиме 1 Вт достигается значение 130 лм/Вт, в режиме 2 Вт — 110 лм/Вт, в режиме 3 Вт — 100 лм/Вт.

За счет увеличения размера кристалла снизилось прямое рабочее напряжение — до 3 В при токе 350 мА, увеличен угол излучения до 125°

Сегодня светодиоды выпускаются только в белом цвете холодной части спектра от 5000 до 8300 K.

За счет увеличения размера кристалла снизилось прямое рабочее напряжение — до 3 В при токе 350 мА, увеличен угол излучения до 125°. Сегодня светодиоды выпускаются только в белом цвете холодной части спектра от 5000 до 8300 K.

В таблице 2 приведены значения светового потока светодиодов серии XPG.

Таблица 2. Значения светового потока светодиодов серии XPG

Группа минимального светового потока (кодировка) 8300–5000 K
Холодный белый
R5 (H), лм 139
R4 (G), лм 130
R3 (F), лм 122
R2 (E), лм 114

Примечание. Приведены минимальные значения светового потока при токе 300 мА

Поистине настоящим прорывом стало появление светодиодов новой серии MX6. Скажем откровенно: этот светодиод очень напоминает популярную модель одного из японских производителей. Это первый светодиод в линейке продукции CREE, выполненный по мультичиповой технологии. Тепловое сопротивление корпуса составляет всего 5 °C/Вт. Максимальная температура на поверхности кристалла не должна превышать 150 °C. Угол излучения составляет 120°. И, конечно, знаменитый электрически изолированный теплоотвод, призванный облегчить разработку корпуса. На рис. 4 представлен внешний вид светодиодов серии MX6, на рис. 5 приведены габаритные размеры.

Для светодиода серии MX6 типовым током является 300 мА, максимальное значение тока не должно превышать 350 мА. Да, не очень большой диапазон разгона, но в ряде задач, таких как, например, потолочные светильники, светильники для ЖКХ, этого значения вполне достаточно. Тут уже в пользу применения MX6 говорит его низкая стоимость. Эффективность холодного белого света составляет 106 лм/Вт при токе 300 мА. Для теплого белого света — 87 лм/Вт при токе 300 мА. В таблице 3 приведены значения светового потока светодиодов серии MX6 в зависимости от цветовой температуры.

И краткое резюме. Если необходимо получить максимальный световой поток, использование форсированного режима до 1 А с высокоэффективным теплоотводом — выбираем светодиоды серии XPG. Если, напротив, требуется обеспечить минимальную стоимость светильника и при этом можно ограничиться током 300–350 мА — выбираем светодиоды серии MX6. Светодиоды серии XPE и XPC являются компромиссным вариантом.

Рис. 4. Внешний вид светодиодов серии MX6

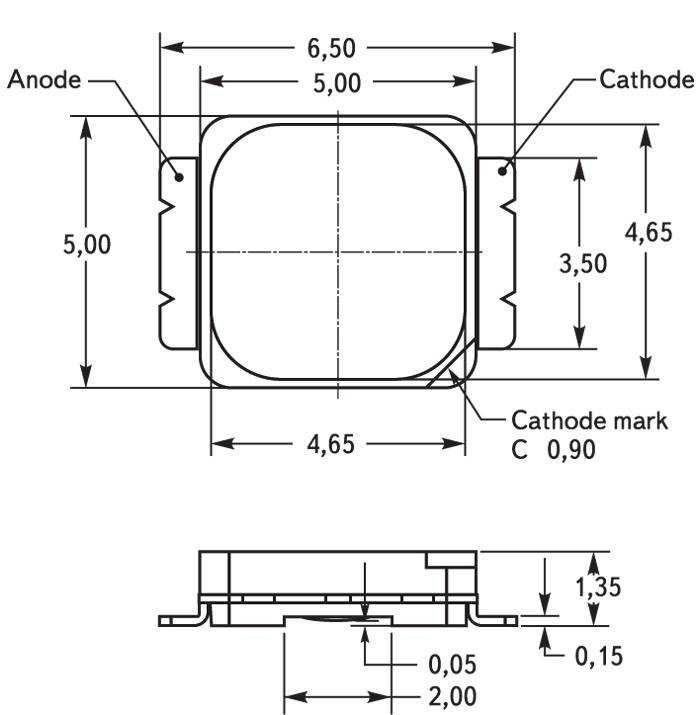

Рис. 5. Габаритные размеры светодиодов серии MX6

Таблица 3. Значения светового потока светодиодов серии MX6

Группа минимального светового потока (кодировка) 8300–5000 K 5000–4000 K 4000–3200 K 3200–2900 K 2900–2700 K
Холодный белый Нейтральный белый Теплый белый
Q5 (D), лм 107 (122)
Q4 (С), лм 100 (114) 101 (114)
Q3 (B), лм 93,9 (107) 93,9 (107)
Q2 (A), лм 87,4 (100) 87,4 (100) 87,4 (100)
P4 (9), лм   80,6 (92) 80,6 (92) 80,6 (92) 80,6 (92)
P3 (8), лм       73,9 (84) 73,9 (84)
P2 (7), лм         67,2 (77)

Чем отличаются светодиоды SMD от DIP

Типы SMD и DIP используются при производстве ленточной монтажной платы (одно из направлений их применения). Несмотря на то что чаще встречаются модели со светодиодами SMD, существуют и другие виды – с источниками света DIP. Последний из вариантов более доступен.

Главное отличие – в строении. Чтобы создать 1 пиксель, необходимо использовать сразу 3 источника света DIP, но разных цветов. Для сравнения светодиод SMD уже содержит 3 нужных оттенка. Благодаря этому его размер намного меньше, чем аналога DIP. Ленточные монтажные платы разных типов отличаются высотой.

Их отличает ряд особенностей:

  • предусмотрена разметка (монтажные платы на основе источников света DIP можно делить на отрезки длиной 3 см);
  • светодиоды установлены близко друг к другу;
  • учитывая плотность расположения источников света на полосе, а также их крупные размеры, требуется более надёжное крепление (фиксаторы из прочного пластика).

Мощные светодиоды

Самые первые светодиоды использовались в основном в качестве индикаторных лампочек. Их потребляемая мощность составляла порядка нескольких мили Ватт.

Но с развитием технологий производителям удалось получить более мощные осветительные приборы, и сегодня потребляемая мощность некоторых сверхярких светодиодов достигает 100 Ватт. Чтобы их запитать, применяют драйвер – специальный блок питания и он же стабилизатор тока.

Вначале их стоимость была довольно высокой, и позволить себе купить такой прибор мог не каждый. Конкуренция на рынке мощных светодиодов привела к тому, что стали появляться недорогие предложения. Они рассчитаны на напряжение 2,5 – 4 Вольт и ток, достигающий 1 Ампера (1000 мА). Условием их долговечной работы является правильный подбор блока питания и правильный монтаж.

Дело в том, что светодиод очень чувствителен к силе тока, и если через него пропускать ток, больший допустимого, то это может существенно ухудшить параметр светоотдачи. Значение тока должно быть оптимальным, и это позволит в полной мере воспользоваться всеми положительными качествами прибора.

Схема драйвера – это схема прибора, который должен стабилизировать ток. Самостоятельно составлять схему такого стабилизатора рекомендуется только специалистам. Если вы нашли готовую схему, то должны собрать ее правильно. Впрочем, сегодня в широком ассортименте продаются готовые блоки питания, созданные на специализированных схемах.

Как правильно паять мощный светодиод?

Одним из способов монтажа светодиода является пайка. При этом рекомендуется использовать паяльник, мощность которого не слишком большая (до 60 Ватт). Время, в течение которого производится пайка, следует максимально сократить, чтобы не допустить перегревания диода. Для этого паяльник предварительно хорошо разогревают и применяют легкоплавкий припой.

Некоторые специалисты используют во время пайки металлический пинцет. Они зажимают им диод ближе к корпусу и этим самым обеспечивают дополнительный отвод тепла.

Пайка маленького по размерам светодиода осуществляется на специальную панель, у которой предусмотрено четыре площадки. К двум из них будет припаян диод, а к другим двум провода. Светодиод вначале прикрепляют к панели с помощью термопасты или термоклея.

Общую схему собирают обычно на плоском отводящем тепло листе, в котором предварительно просверливают отверстия для болтиков.

Блок питания и стабилизатор

Запитать сверхяркий светодиод, у которого высокая потребляемая мощность, можно с помощью AC/DC-преобразователя, в котором стабилизируется выходной ток. В этом случае нет необходимости в использовании резистора или драйвера, а само подключение и эксплуатационное обслуживание становятся элементарными.

Вообще же для питания подойдет любой стабилизатор тока, единственное надо обращать внимание на вольт-амперные характеристики приборов. Допускать превышения максимального напряжения для светодиода хотя бы на 1 Вольт нельзя

Схема комбинирования светодиодов может включать в себя параллельное и последовательное соединение, но предпочтительнее последовательный вариант. В этом случае вам легче будет рассчитать допустимый ток на диоде.

Подбирать блок питания необходимо в соответствии с тем, какова потребляемая мощность осветительного прибора.

Где применяют?

Наибольшее применение мощные светодиоды находят там, где необходимо очень ярко осветить поверхность и при этом использовать компактный и неэнергоемкий источник. Это могут быть уличные фонари, прожекторы для больших площадей, светильники для просторных офисов.

Мировые компании-производители осветительных приборов для автомобилей стали с успехом применять мощные светодиоды в качестве фар. Их заинтересованность в разработках вполне понятна, поскольку светодиодные приборы не боятся тряски и отлично выдерживают вибрации, а их эффективность в разы превосходит традиционные лампы. К тому же светодиод при подаче напряжения начинает светить моментально, чего не скажешь о газоразрядных источниках.

https://youtube.com/watch?v=ZcQN5_pg3e8

Что нужно подготовить для подключения

Рекомендуется приобрести:

  • блок питания (если он не входит в комплект);
  • коннекторы (для соединения отрезков полосы), они помогут нарастить нужную длину;
  • анодированные профили в количестве, достаточном, чтобы закрепить монтажную плату по всей протяжённости помещения или ограниченного участка: на них крепят гибкие монтажные платы.

При подключении короткого отрезка гибкой полосы к блоку питания достаточно соединить контакты друг с другом, соответственно: +/+, -/-. Если нужно нарастить длину, отрезки соединяют коннектором. Причём подключаются гибкие полосы параллельно, а не последовательно. Когда это правило не выполняется, при поломке светодиода на одном из участков перестаёт гореть вся полоса за ним. Если приобретается светодиодная лента с Алэкспресс без комплектующих, нужно сразу подобрать блок питания. На рынке РФ можно найти универсальные модели, но иногда они не подходят или отличаются низким качеством.

Суммарная мощность в ваттах (киловаттах)

Иногда необходимо посчитать суммарную мощность потребления нескольких приборов или устройств. Например, это нужно для того, чтобы правильно подобрать сечение электрического кабеля или провода. Также суммарную мощность желательно знать при выборе коммутационной или защитной аппаратуры.

Чтобы посчитать мощность всех потребителей электроэнергии, необходимо знать, сколько ватт в киловатте и наоборот, ведь на одних потребителях мощность указывается в ваттах, а на других потребителях для удобства она указывается в киловаттах. При расчёте суммарной мощности необходимо значение мощности отдельных потребителей перевести (преобразовать) в ватты или в киловатты.

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.

Светодиоды XLamp делятся на следующие подгруппы:

  • ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
  • MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
  • XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
  • XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
  • XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
  • XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
  • XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
  • XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
  • XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
  • XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.

Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

  • Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
  • P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т.д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
  • P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
  • SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
  • P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

Внешний вид светодиодов High-Brightness показан на рисунке ниже:

Конструкция

Суперяркие LED приборы принципиально не отличаются от устройства обычных светодиодов. Единственными дополнениями для них стал теплоотвод, на который монтируется элемент, тогда как обычные устройства крепятся на простое основание. В остальном это такие же светоизлучающие диоды.

Устройство мощных сверхярких ламп типа XR представляет собой металлический корпус, который одновременно выполняет функции рефлектора. Кристаллы изготовлены из карбида кремния, из него же в связке с нитридом алюминия делается подложка. Такое сочетание позволяет решить проблему теплового расширения материалов. Линза изготовлена из кварцевого стекла.

Возможности сверхярких устройств напрямую зависят от типа и размера излучающих кристаллов, использованных в данной модели светильника. Первые образцы делались на базе сравнительно небольших образцов, однако, в настоящее время появились технологии выращивания более крупных кристаллов.

Отличие между сверхяркими и мощными светодиодами CREE

Сверхяркие

Как пишет сам производитель, сверхяркие светодиоды были созданы для качественных полноцветных видеоэкранов и рекламных щитов, для подсветки, для архитектурного и декоративного освещения. Их рабочий ток составляет от 30 до 50 мА.

На сегодняшний день сверхяркие светодиоды CREE насчитывают шесть подгрупп. В их число входят:

  • модели P2, у которых круглое или овальное сечение корпуса с диаметром 4 и 5 мм;
  • модели P4, у которых квадратное сечение корпуса, предназначенное для монтажа в отверстия; выпускаются цветные и белые;
  • SMD светодиоды цветные и белые.

Мощные

Мощные модели XLampCREE рассчитаны на ток, превышающий 350 мА. Они широко используются во всех сферах жизни, заменяя лампы накаливания и газоразрядные лампы.

Моделей мощных светодиодов довольно много. Они отличаются друг от друга яркостью, направленностью светового потока, эффективностью и другими характеристиками. Несмотря на то, что CREE регулярно выпускает обновленные виды светодиодов, старые модели не остаются забытыми, поскольку имеют свои достоинства.

Например, XR-E — это более прогрессивные и мощные светодиоды CREE по сравнению с XR-C. Они рассчитаны на больший ток и обладают лучшими световыми и цветовыми характеристиками. Но у них отсутствуют модели красно-желтого свечения, к тому же стоимость их больше при одинаковой интенсивности излучения. Получается, что в некоторых условиях выгоднее покупать ранние модели, чем гнаться за новинками.

Светодиод Cree XLamp XHP50

Производители фонарей и их комплектующих из года в год представляют публике новые модели, чем не перестают удивлять пользователей с самых разных уголков планеты.

Как правило, представленные новинки намного превосходят предыдущие экземпляры как в плане характеристик, так и в соотношении цена/качество.

Ведь с каждым годом технологический прогресс неустанно движется вперед, совершенствуются методы производства и, соответственно, улучшается качество выпускаемой продукции.

Обратите внимание

Не так давно, американская компания Cree Inc.порадовала пользователей выпуском светодиода Cree XLamp XHP50. Хоть данная модель на сегодняшний день уже и не является свежайшей новинкой, это не мешает ей удерживать лидирующие позиции на современном рынке светодиодов.

Данный светодиод работает на совершенно новой платформе CS5, которая является собственной разработкой компании Cree. Главными особенностями данной платформы являются:

  • Низкая себестоимость. Для производства диодов данной модели требуется минимум ресурсов и материалов, соответственно, цена на это устройство сравнительно небольшая. В частности, удалось сэкономить на материалах благодаря применению новой системы охлаждения, которая позволяет отказаться от массивных радиаторов.
  • Увеличенный срок службы. Светодиод XHP50, разработанный на платформе CS5, по заявлению производителя работает до 50 000 часов при температуре окружающей среды около 20°С, и примерно 35 000 часов при экстремальных температурах (до 105 °С). К тому же, использование новой платформы позволило уменьшить влияние температуры на плотность светового луча. Таким образом, исходящий луч не тускнеет, не моргает и не пропадает при длительной эксплуатации в экстремальных условиях.
  • Увеличена плотность светового потока. Также, новая платформа позволила максимально эффективно использовать подаваемый заряд, обеспечивая пользователя должным уровнем яркости. Таким образом, при мощности 19 Вт эффективность светового потока составляет 2546 лм.

Следует отметить, что при использовании данного светодиода в совершенно идентичных устройствах, было замечено, что прибор с диодом XHP50 проработал на порядок дольше, так как его температура была намного меньше, соответственно, диод изнашивался намного медленнее.

Также к особенности данной модели можно отнести тот факт, что в светодиоде CreeXHP50, при площади корпуса 5х5 мм присутствует целых 4 кристалла размерами 1,5х1,5 мм.

Это позволило получить безупречные характеристики светового потока без увеличения рабочей площади светодиода.

К тому же, благодаря применению соразмерных плат, светодиод XLamp XHP50 на платформе CS5 является взаимозаменяемым с моделями серии XM-L2, что позволяет без особого труда и при наличии должных навыков, заменять один светодиод другим.

Для того чтобы понять, насколько же представленный светодиод хорош, рекомендуем ознакомиться с его детальными характеристиками, которые представлены ниже:

Характеристика: Ед. измерения: Показатель:
Макс. световой поток Лм 2546
Макс. эффективность Лм/Вт 149
Макс. рабочая температура °C 105
Длительность эксплуатации Час 50 000
Угол свечения Градус 120
Макс. ток (образец 6В) mA 1500
Макс. ток (образец 12В) mA 3000
Макс. обратное напряжение В -5

Благодаря таким характеристикам, светодиод CreeXHP50 обеспечивает увеличение светового потока ровно в два раза по сравнению со светодиодами предыдущего поколения, сохраняя надежность, присущую всем продуктам компании Cree. Также, как результат использования новой платформы, мы можем видеть, что себестоимость устройства находится на доступном для большинства потенциальных пользователей уровне, ввиду того что в новом диоде XHP50:

  • снижено на 75%;использование алюминия,
  • уменьшена на 90% печатная плата;
  • уменьшено на 80% использование материалов для создания линзы;

Светодиод Cree XHP50 представлен в современном корпусе и выпускается в двух конфигурациях: 6-и и 12-ти вольтовой. Также у данного диода существуют две модификации с размером 7х7 и 3,45х3,45 в вариантах HD (High Density) и HI (High Intensity). Это позволяет крупным производителям фонарей подбирать такой диод, который больше всего подойдёт под фонарь по габаритам и мощности.

Светодиод Cree XHP50 не является последней моделью на данной платформе, так как инженеры компании Cree постоянно совершенствуют конструкцию диодов, улучшая их показатели яркости и долговечности.

А ввиду того, что основная стратегия компании Cree направлена на оптимизацию изготавливаемой продукции, то мы наверняка в ближайшем будущем увидим ещё более эффективные светодиоды на этой же платформе.
