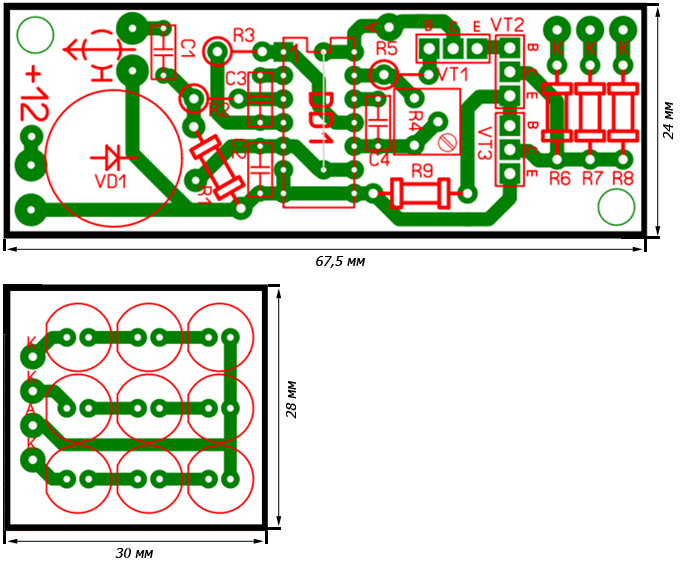

Печатная плата и детали сборки

Самодельный стробоскоп для установки зажигания можно собрать как на недорогих отечественных радиоэлементах, так и на более прецизионных импортных элементах. Ниже представлена плата с применением отечественных компонентов для штыревого монтажа.

Диод VD1 – КД2999В или любой другой с малым падением прямого напряжения. Конденсатор С1 должен быть высоковольтным с емкостью в 47 пФ и напряжением 400 В. Конденсаторы С2-С4 неполярные серии КМ-5, К73-9 на 0,068 мкФ 16 В. Все резисторы, кроме R4, типа МЛТ или планарные с номиналами, указанными на схеме. Подстроечный резистор R4 типа СП-3 или СП-5 на 33 кОм.

Триггер ТМ2 лучше использовать 561 серии, которая отличается высокой помехоустойчивостью и надёжностью. Но можно заменить его микросхемой 176 и 564 серии, учитывая их распиновку. Транзисторы VT1-VT2 подойдут КТ315 Б, В, Г или КТ3102 с большим коэффициентом усиления. Выходной транзистор – КТ815, КТ817 с любой буквенной приставкой. Светодиоды HL1-HL9 лучше взять сверхъяркие с малым углом рассеивания. Их располагают на отдельной плате по три в ряд. При отсутствии каких-либо деталей схемы их можно заменить более современными аналогами, немного усовершенствовав плату.

Готовую плату управления стробоскопа и плату со светодиодами удобно разместить в корпусе переносного фонарика. При этом необходимо предусмотреть отверстие в корпусе под регулятор R4, а в качестве SA1 можно использовать штатный выключатель.

Стробоскопы на авто: что это такое, светодиодные модели

Установка дополнительных автомобильных световых приборов – один из самых распространенных видов тюнинга. В этой статье мы узнаем, что такое стробоскопы на авто, какие они бывают и как устанавливаются.

Что это такое

Согласно энциклопедическим справочникам, стробоскоп – прибор, воспроизводящий быстро повторяющиеся световые вспышки. Иными словами, это безинерционная лампа, которая мигает с той или иной частотой. Частота вспышек выбирается в зависимости от поставленных задач, а задач стробоскоп может выполнять множество. С его помощью, к примеру, измеряют скорость повторяющихся процессов, в частности, вращения или возвратно-поступательного движения тех или иных узлов машин.

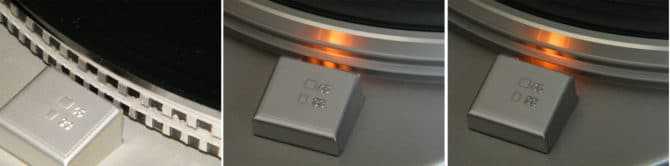

Стробоскоп на проигрывателе грампластинок высокого класса

На левом снимке мы видим неподвижный диск проигрывателя с нанесенными на него специальными метками. В свете стробоскопической лампы они, естественно, неподвижны. На среднем снимке диск вращается со скоростью 33 оборота в минуту — верхний ряд меток сливается, нижний кажется неподвижным.

Если скорость вращения изменится, то метки «побегут» вперед или назад в зависимости от повышения или понижения скорости вращения. То же самое происходит и при вращении диска со скоростью 45 оборотов в минуту, только на этот раз в работе участвует верхний ряд меток.

Используется стробоскоп и для визуальных эффектов. Ты наверняка видел, как на дискотеке люди, до этого просто танцующие, в свете стробоскопа начинают неестественно и забавно дергаться.

Таким мы видим скачущий мяч в свете стробоскопической лампы, работающей с частотой 25 Гц

Стробоскоп автомобильный, по сути, ничем не отличается от обычного, но служит просто для украшения, как, к примеру, «ангельские глазки», установленные в фары.

На заметку. Автомобильный стробоскоп тоже может использоваться для визуальных эффектов, скажем, на пикнике. Если его частота правильно подобрана (обычно 3-5 Гц), то в его свете картинка движущихся людей может быть весьма эффектна.

Схема подключения

Обычно автомобильные тюнинговые стробоскопы устанавливаются в фары, но существуют модели в виде источников света, устанавливаемых на тех или иных элементах автомобиля. Проблесковый маячок или так называемая «мигалка» на крыше спецмашины – это тоже своего рода автомобильный стробоскоп только с очень маленькой частотой вспышек, и служит он для привлечения внимания.

Проблесковый маячок на «скорой» — это тот же автомобильный стробоскоп

Независимо от того, в каком месте авто будет устанавливаться прибор и для чего использоваться, схема его подключения останется та же. Для запуска в работу большинству имеющихся в продаже устройств достаточно питания, поэтому подключить прибор не составляет никакого труда. К примеру, его можно запитать просто от аккумулятора, включив через переключатель, установленный в любом удобном месте.

Такая схема удобна тем, что автомобильный стробоскоп можно использовать на стоянках с заглушенным двигателем

Забыть же автомобиль в гараже с включенным прибором довольно сложно – слишком уж он обращает на себя внимание

Преимущества светодиодных стробоскопов

Преимущества светодиодных стробоскопов связаны, в первую очередь, с самими источниками света. Действительно, светодиоды имеют массу преимуществ перед газоразрядными лампами. Светодиоды не боятся вибрации, долговечны, безопасны, имеют малые габариты, экономичны. Кроме того, для их использования не нужны источники высокого напряжения для питания и поджига. Благодаря малым габаритам и весу их легко поместить в герметичный корпус и использовать на улице для рекламы и подсветки зданий. Поэтому светодиодные стробоскопы имеют очень широкий диапазон применения.

Выводы:

1. Стробоскоп – прибор, использующий стробоскопический эффект восприятия человеком движущегося предмета при импульсном освещении.
2. Существует несколько типов стробоскопов, но наиболее распространены электронные стробоскопы с использованием источников света в виде ламп или светодиодов.
3. Стробоскопы используются как в технике, так и в рекламе, на дискотеках и в правоохранительных органах.
4. Более простыми, надежными и экономичными являются стробоскопы на светодиодах.

Прибор, выставляющий зажигание, из светодиодов

Данное приспособление можно сделать с использованием светодиодов, однако этот стробоскоп содержит в себе определенную микросхему. Запускается он посредствам импульсов, которые содержат минусовую полярность. В структуре данного вида схемы есть определенные сопротивления, они служат ограничителями для того чтобы уменьшить амплитуду входящего сигнала. В данном случае аккумулятор автомобильного средства будет служить источником питания самого прибора.

Подключение стробоскопа, устанавливающего зажигание, производится посредством следующих действий:

•  нужно прогреть мотора и оставить его включенным;
•  подключить прибор ручной работы к электричеству;
•  намотать датчик на провод цилиндра;
•  направить свет на определенную точку, расположенную в корпусе;
•  оборачивать корпус зажигания до того момента пока эти метки не сойдутся;
•  произвести закрепление его в этом состоянии.

Самодельный стробоскоп для настройки зажигания по своим функциям не уступает устройствам, которые сделали на заводе. В этом случае главным фактором является следование всем инструкциям по изготовлению и соблюдение схемы приспособления, сделанного своими руками. Изделия, созданные из подручных и простых материалов, могут потребовать незначительных затрат. Стробоскопы самодельного производства довольно легко починить, если они подверглись износу или поломке.

Прибор для установки зажигания можно найти в любом специализированном магазине, их существует несколько видов и они довольно распространены. Однако стоимость данного приспособления часто отпугивает владельцев транспортных средств, потому как это не дешевое удовольствие.

В случае неисправности или поломки, которые происходят со временем, замена износившейся детали может равняться сумме самого устройства в целом. Именно поэтому автолюбители начали изготовлять стробоскопы собственными руками. Ведь для его создания потребуются детали, которые можно найти в любом магазине.

Стоит заметить, что самодельное приспособление обойдется в несколько раз дешевле заводского устройства. Если же самостоятельно изготовить устройство не получается, то всегда можно найти мастера который выполнит эту работу. Подобные специалисты сегодня работают практически в каждом населенном пункте.

Основные разновидности

По цвету выделяются разновидности:

• красные и синие стробоскопы, которыми оснащаются автомобили, принадлежащие спецслужбам;
• желтые или оранжевые используются на машинах, которые перевозят опасных груз или детей, а также требуются для ремонта дорог;
• белые применяются инкассаторами и почтовыми службами.

Стробоскоп по-другому называется проблесковым маячком или мигалкой. Он подает световой сигнал нужного света с определенной периодичностью и длительностью. По способу установки изделия могут быть стационарными или съемными. Нередко они дополняются разными звуковыми сигналами. Такие устройства никогда не бывают штатными, поэтому устанавливаются на машину дополнительно.

Водители могут выбрать разные места для установки оборудования. Спецсигналы, представленные проблесковыми маячками, монтируются на крыше автомобиля. Если гражданин не имеет право пользоваться такими сигналами, то он часто устанавливает их внутри салона.

Внимание! Иногда выбирается для монтажа решетка радиатора, что позволяет не привлекать внимание сотрудников ГИБДД.

Какие могут быть штрафы за стробоскоп

Тут все зависит от ситуации и цвета установленных стробоскопов. Если исходить из сложившейся практики, можно выделить такие варианты:

1. Если нарушение не грубое и работает световой прибор белого или другого цвета, не относящегося к спецсигналам, может быть наложен штраф за нарушение правил пользования световыми приборами, он составляет 500 рублей.
2. При использовании огней красного цвета, а также приборов, режим которых не соответствует Правилам допуска штраф составит 3 тысячи рублей для обычного водителя и от 15 до 20 тысяч для должностных лиц. А если нарушение допущено юридическим лицом, сумма вырастет и составит от 400 до 500 тысяч.

Грамотное выставление зажигания с помощью стробоскопа

Одна из весьма актуальных для отечественных автомобилистов тем – как в автомобиле грамотно выставить зажигание, применяя стробоскоп. Согласитесь, что этой методикой в совершенстве владеют лишь немногие опытные водители и механики. Для тех же, кто знаком с ней лишь понаслышке, специалисты рекомендуют детально ознакомиться, как именно функционирует стробоскоп, какие у него ключевые характеристики, как самостоятельно изготовить прибор для такой установки и, наконец, какой практический алгоритм регулировки зажигания с помощью прибора. Это поможет им не допускать перерасхода топлива, необоснованного перегрева двигателя и прочих нежелательных явлений, негативно влияющих на работу машины и сокращающих срок её эксплуатации.

Автомобильный стробоскоп для настройки угла опережения зажигания

Предлагаю схему автомобильного стробоскопа для настройки угла опережения зажигания УОЗ. Питается схема от автомобильного аккумулятора 12В. В качестве светоизлучающего элемента в ней использованы светодиоды от фонарика.

Рассмотрим работу схемы: При подключении устройства к аккумуляторной батарее конденсатор C1 через резистор R3 быстро начинает заряжаться. Достигнув определённого уровня, напряжение через светодиоды и резистор R4 поступает на базу транзистора, который открывается. При этом срабатывает реле Р1, его контакт замыкается и подготавливает цепь, состоящую из тиристора, контакта реле Р1, светодиодов и конденсатора С1 в готовность. При поступлении на управляющий электрод тиристора через делитель R1, R2 импульса с контакта Х1 происходит мгновенное открытие тиристора и конденсатор быстро разряжается через светодиоды. Происходит яркая вспышка! База транзистора, через резистор R4 и тиристор соединяется с общим проводом и транзистор закрывается, отключая реле. Так как якорь реле имеет небольшую инерционность и остаточную намагниченность, то контакт размыкается не сразу, а через несколько мкс, увеличивая тем самым время горения светодиодов. Контакт размыкается, обесточивается тиристор и схема переходит в первоначальное состояния, ожидая следующий импульс. Благодаря этому мерцание стробоскопа становится более ярким и метка на маховике хорошо просматривается, оставляя после себя небольшой шлейф. Подбором конденсатора можно регулировать длительность горения светодиодов. Чем больше ёмкость, тем ярче вспышка, но зато длиннее шлейф метки. При меньшей ёмкости резкость метки увеличивается, но падает яркость. Делать это нецелесообразно так как настройку ОУЗ придётся делать в темноте, что не совсем удобно.

После сборки стробоскопа необходимо проверить его работоспособность. Подключаем к выводам Х2 и Х3 источник постоянного напряжения 12в. При замыкании выводов Х1 и Х2 между собой должно «жужжать» реле (звонковый режим).

При настройке ОУЗ следует на метку маховика или шкива с помощью штриха нанести белую точку для лучшей видимости. Элементы стробоскопа размещают в корпусе светодиодного фонарика. Через задние отверстия фонарика пропускают питающие провода длиной примерно 0,5 м, на концы которых припаивают крокодильчики с соответствующей цветной маркировкой. С боку в корпусе просверливают отверстие, через которое пропускают экранированный провод контакта Х1. Длина его должна быть не более 0,5 м. На конце экранную оплётку заматывают изолентой, а к центральной жиле припаивают медный провод длиной 10 см, который служит датчиком стробоскопа. Этот провод при подключении следует намотать на высоковольтный провод первого цилиндра поверх изоляции, достаточно 3-4 витка. Намотку нужно делать как можно ближе к свече, чтобы исключить влияние соседних проводов.

О деталях: В конструкции используются малогабаритные компоненты. Транзистор КТ315 — его можно найти в любой аппаратуре прошлых лет с любым буквенным индексом. Тиристор КУ112А — от импульсного блока питания старого телевизора. Резисторы малогабаритные 0,125вт. Фонарик с диодами 6-12 штук. Если фонарик снабжен электронным маячком, то эта плата удаляется. Конденсатор C1 на напряжение не менее 16в. Диод V2 практически любой низкочастотный КД105, Д9. Реле малогабаритное (BS-115-12A-DC12V), (RWH-SH-112D, 12A, кат.=12в). Можно так же использовать отечественные малогабаритные реле например РЭС-10 с напряжением катушки 12в.

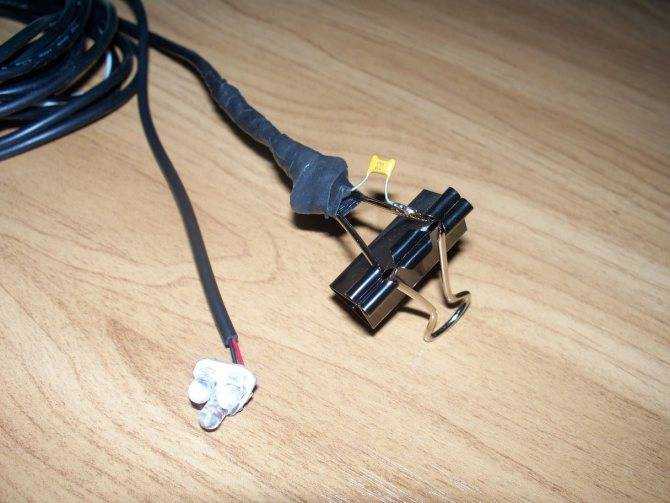

Схема выполнена навесным монтажом и компактно уложена в фонарик.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
V1	Биполярный транзистор	КТ315Б	1	Поиск в Aliexpress	В блокнот
V1	Тиристор & Симистор	КУ112А	1	Поиск в Aliexpress	В блокнот
V2	Диод	КД522А	1	Поиск в Aliexpress	В блокнот
R1	Резистор	51 кОм	1	Поиск в Aliexpress	В блокнот
R2	Резистор	4.7 кОм	1	Поиск в Aliexpress	В блокнот
R3	Резистор	510 Ом	1	Поиск в Aliexpress	В блокнот
R4	Резистор	10 кОм	1	Поиск в Aliexpress	В блокнот
C1	Электролитический конденсатор	47мкФ 16В	1	Поиск в Aliexpress	В блокнот
C2	Конденсатор	47 нФ	1	Поиск в Aliexpress	В блокнот
P1	Реле	BS-115-2A-DC12V	1	Поиск в Aliexpress	В блокнот
	Добавить все

Что это такое

Согласно энциклопедическим справочникам, стробоскоп – прибор, воспроизводящий быстро повторяющиеся световые вспышки. Иными словами, это безинерционная лампа, которая мигает с той или иной частотой. Частота вспышек выбирается в зависимости от поставленных задач, а задач стробоскоп может выполнять множество. С его помощью, к примеру, измеряют скорость повторяющихся процессов, в частности, вращения или возвратно-поступательного движения тех или иных узлов машин.

Стробоскоп на проигрывателе грампластинок высокого класса

На левом снимке мы видим неподвижный диск проигрывателя с нанесенными на него специальными метками. В свете стробоскопической лампы они, естественно, неподвижны. На среднем снимке диск вращается со скоростью 33 оборота в минуту – верхний ряд меток сливается, нижний кажется неподвижным.

Если скорость вращения изменится, то метки «побегут» вперед или назад в зависимости от повышения или понижения скорости вращения. То же самое происходит и при вращении диска со скоростью 45 оборотов в минуту, только на этот раз в работе участвует верхний ряд меток.

Используется стробоскоп и для визуальных эффектов. Ты наверняка видел, как на дискотеке люди, до этого просто танцующие, в свете стробоскопа начинают неестественно и забавно дергаться.

Таким мы видим скачущий мяч в свете стробоскопической лампы, работающей с частотой 25 Гц

Стробоскоп автомобильный, по сути, ничем не отличается от обычного, но служит просто для украшения, как, к примеру, «ангельские глазки», установленные в фары.

Устройство и принцип действия стробоскопа

Стробоскоп — прибор, предназначенный для наблюдения за быстропротекающими процессами в реальном времени. В простейшем случае стробоскоп представляет собой устройство, формирующее частые короткие световые вспышки, с помощью которых и достигается стробоскопический эффект.

Стробоскопический эффект сводится к следующему. Если на какое либо движущееся (в том числе и вращающееся) тело направить короткие и частые вспышки света, то для нашего глаза тело как бы «замрет» — мы будем видеть не плавное движение, а прерывистое, состоящее из множества статичных «картинок».

Если с помощью стробоскопа наблюдать повторяющееся движение — например, метку на вращающемся шкиве или маховике двигателя, то при определенных частотах вспышек (частота вспышек должна быть кратна частоте вращения шкива) метка для нашего глаза замрет на одном месте, и именно благодаря этому эффекту существует возможность регулировки опережения зажигания.

В современном стробоскопе яркие и короткие световые импульсы создаются специальными безынерционными ксеноновыми лампами (обычные лампы накаливания зажигаются и гаснут медленно, и даже при частоте тока 50 Гц колебания их яркости уже незаметны нашему глазу, поэтому они непригодны для работы в стробоскопе), которые управляются электронным блоком. Однако ресурс ксеноновой лампы, работающей в таком режиме, ограничен, поэтому ее необходимо периодически заменять.

Сейчас рынок предлагает не просто стробоскопы, а приборы с массой дополнительных функций. В частности, цифровые стробоскопы могут измерять опережение зажигания в бензиновых двигателях и момент впрыска топлива в дизельных, измерять частоту вращения коленчатого вала, напряжение в бортовой сети и другие параметры. И все измеренные характеристики выводятся на встроенный экран, что значительно упрощает применение прибора.

Установка УОЗ стробоскопом

Как пользоваться самодельным девайсом для регулировки УОЗ:

1. Для начала следует завести мотор и прогреть его до рабочей температуры. Для этого дайте поработать агрегату на холостых оборотах.
2. Затем вам надо будет подсоединить самодельное устройство к источнику питания. Это может быть либо встроенный аккумулятор, либо аккумуляторная батарея автомобиля.
3. Далее, к жиле цилиндра 1 следует подсоединить медный датчик, для этого намотайте его на жилу.
4. После этого диодную лампочку следует направить на метку, нанесенную на корпус распределительного механизма.
5. Когда эти действия будут выполнены, вам нужно найти неподвижную точку, она расположена на шкиве маховика.
6. Для того, чтобы обеспечить совпадение этих точек, нужно вращать корпус распределительного устройства. А когда точки совпадут, корпус нужно зафиксировать в этом положении. При совпадении точек диоды должны загореться.

Наблюдение за технологической линией без отпечатанного изображения

При наблюдении линейно движущейся линии, например, при обработке стали, можно наблюдать аналогичный с вентилятором алгоритм.

При наблюдении технологических линий важно поддерживать частоту вспышки выше значения 50-60 Гц. Так как при отсутствии повторяющегося шаблона глаза не могут зафиксироваться, необходимо преодолевать частоту мерцания. В таком случае устанавливается такая частота вспышки лампы, которой будет достаточно, чтобы зафиксировать «зернистую структуру» поверхности

Обычно частота составляет 65 до 85 вспышек в секунду, что значительно превышает обнаруживаемую частоту мерцания. Зерновой рисунок металлической поверхности на полосе может казаться неподвижным или «плавающим». Увеличивая или уменьшая частоту вспышки, вы можете передвигать зернистую структуру вперед или назад по полосе. После того, как вы зафиксировали зернистую структуру, любой дефект, выбивающийся из обычной схемы прокатки, будет легко обнаружить. Такая зернистая структура является результатом процесса шлифовки валов конвейера при прокатке, которые передают свой рисунок прокатываемому материалу

В таком случае устанавливается такая частота вспышки лампы, которой будет достаточно, чтобы зафиксировать «зернистую структуру» поверхности. Обычно частота составляет 65 до 85 вспышек в секунду, что значительно превышает обнаруживаемую частоту мерцания. Зерновой рисунок металлической поверхности на полосе может казаться неподвижным или «плавающим». Увеличивая или уменьшая частоту вспышки, вы можете передвигать зернистую структуру вперед или назад по полосе. После того, как вы зафиксировали зернистую структуру, любой дефект, выбивающийся из обычной схемы прокатки, будет легко обнаружить. Такая зернистая структура является результатом процесса шлифовки валов конвейера при прокатке, которые передают свой рисунок прокатываемому материалу.

Возможно, вы столкнётесь с материалом без зернистой структуры. Например, такое можно наблюдать, когда поверхность валов конвейера гладкая, т. е. они изготовлены из нержавеющей стали высокого качества. В таком случае рекомендуется настроить частоту вспышек выше 70 Гц.

Стробоскоп своими руками на основе светодиодов (схема)

На сегодняшний день светодиоды являются самым распространенным видом осветительного прибора. Такой популярности они добились за ряд преимуществ, с которыми не способны конкурировать другие световые устройства. Первым преимуществом стала экономичность. Такого положительного свойства удалось добиться за счет меньшей потребляемой мощности, при этом яркость их находится на весьма хорошем уровне. К тому же время эксплуатации среднестатистического светодиода достигает 50.000 часов непрерывной работы, что в свою очередь стало еще одним плюсом использования этого типа освещения во всех сферах деятельности человека.

Не обошло стороной использование светодиодов и для изготовления стробоскопа. Доступность этой детали позволяет использовать их масштабно, а малое потребление электроэнергии способствовало тому, что можно сделать более яркий и заметный стробоскоп. Такое устройство можно с легкостью использовать в самый яркий световой день.

В схеме этого аппарата используется специальная микросхема 155АГ1, запускаемая при помощи импульсов имеющих минусовую полярность. В самой схеме были использованы 3 резистора, которые влияют и «обрезают» амплитуду входного сигнала. А дальнейшая длительность импульсного сигнала устанавливается при помощи емкостного конденсатора С4, а также резистора R6. Источником питания для такой схемы необходимо подключить к бортовой электрической сети автомобиля.

Что собой представляет прибор и его виды

Стробоскоп представляет собой специальную осветительную установку, которая способна создавать стробоскопический эффект для излучаемого светового потока. Этот эффект основан на восприятии мозгом человека так называемого «остаточного изображения». В результате для создания этого эффекта прибор производит с высокой скоростью яркие и повторяющиеся вспышки света.

Стробоскопический эффект

Принцип работы основан на характерных нюансах восприятия зрительными анализаторами человека перемещения предметов на фоне вспышек источника света. В ситуации, когда происходит сочетание (совпадение) частоты движения вращающегося предмета с частотой вспышек света для человека, который наблюдает за данным явлением, будет казаться, что перемещающийся объект покоится. Несмотря на то, что создать стробоскопический эффект не так уж и легко, подобного рода приборы в самой своей незатейливой интерпретации существовали уже в прошлом веке. В те времена стробоскоп с газоразрядной лампой применялся для обеспечения регулировки скорости вращения диска в проигрывателе грампластинок. На сегодняшний день имеется несколько разновидностей стробоскопов, которые по своим конструкционным особенностям подразделяются на такие виды:

• электронно-оптические. С целью прерывания светового потока в такого родах приборах используют затворы света. Их работа основана на разнообразных оптико-электронных эффектах;
• оптико-механические. Такие приборы еще называют тахометры. В роли светового прерывателя здесь применяются диски со щелями;
• электронные. В своем составе имеют электронную схему. Она представляет собой импульсный генератор, осуществляющий регуляцию частоты импульсов, а также источника света. В роли источника света в электронных моделях зачастую применяются либо светодиодные лампочки, либо газоразрядные лампы;
• осциллографические. Применяются для всевозможных обследований электронных цепей.

Электронный тип стробоскопа

Но это далеко не единственная классификация приборов, работающих на принципе создания стробоскопического эффекта.

Преимущества и недостатки

К преимуществам всех стробоскопов, вне зависимости от сферы их применения, можно отнести:

создание разнообразных световых эффектов;

Вариант стробоскопического эффекта

• возможность подключения музыкального сопровождения;
• создание необходимой атмосферы праздника и торжества;
• возможность регулировать яркость излучаемого светового потока.

Наибольшей популярностью на сегодняшний день пользуются именно светодиодные приборы. Это связано с достоинствами самих источников света, к которым относят:

• экономичность в вопросе потребления электроэнергии;
• создание качественного светового потока;
• различные цвета свечения диодов;
• длительный период службы;
• они обладают высокой устойчивостью к различным видам воздействий, особенно механического плана;
• полная безопасность и экологичность.

К недостаткам таких изделий, вне зависимости от источника света, можно отнести высокую стоимость, а также невозможность длительный период времени находиться в стробоскопическом эффекте, так как это приводит к переутомлению глаз.
