Как сделать электропроводку в ванной своими руками, схема

Этапы монтажа

Вся работа делится на несколько этапов.

Следуя составленной схеме, штроборезом в стенах прорезаются штробы (канавки).
В точках расположения выключателей и розеток устраиваются углубления соответствующего диаметра и глубины. Для этих целей оптимально воспользоваться дрелью с 68-мм коронкой.
Подрозетники вставляются в получившиеся отверстия. Фиксируют их с помощью цементного раствора.
По штробам раскладываются кабели. Для их фиксации можно воспользоваться прихватками из раствора, устраиваемыми через каждые 20 см. однако более надежным креплением является пластиковый дюбель.
Концы кабелей на 1 см очищаются и продеваются в подрозетники. Желательно заводить кабель на несколько большую длину, чем это необходимо. Тем самым будет обеспечен некоторый запас провода для вероятного ремонта в будущем.
Электропроводка прозванивается на предмет короткого замыкания.
В электрощите устанавливаются защитные автоматы и УЗО.

Видео – Монтаж электропроводки в ванной комнате (подробный отчет)

Теперь можно приступать к дальнейшему ремонту ванной комнаты.

Устройство электропроводки требует крайне вдумчивого подхода. Безответственно выполненный монтаж легко может привести к поражению электрическим током. Однако стоит заблаговременно изучить все нюансы работы электроустановочных приборов во влажном воздухе, и риски полностью исчезают. Кроме того, необходимо пользоваться только влагозащищенными устройствами. Непосредственно же монтажные работы не представляют из себя чего-то невероятно сложного и вполне доступны любому домашнему мастеру.

Основные требования

Основные требования к электропроводке в ванной комнате рассмотрены в ГОСТ Р 50571.7.701-2013 «Электроустановки низковольтные. Часть 7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат». А также мы подобные вопросы подробно рассматривали в статье — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html

Что нужно знать? В первую очередь то, что по электробезопасности ванная или душевая делится на 4 зоны, которые нумеруются от 0 до 3.

При этом:

0 – объём ванны, душевого поддона, раковины и прочих мест где находится вода.
1 – вокруг зоны 0. Это прилегающие стены к ванне, раковине т.д.
2 – находится на расстоянии 60 см от края ванной, для емкостей непрямоугольной формы – в радиусе (душевая кабина) 60 см от краёв зоны 0.
3 – считается безопасной (условно).

В требованиях ПУЭ для ванны есть такие пункты:

7.1.40 – здесь речь идёт о том, что допустима как открытая прокладка кабелей, так и скрытая. Но изоляция кабелей должна выдерживать не меньше 170 °С.

7.1.47 – здесь сказано о возможности установки оборудования с оболочками различных классов влагозащиты по IPxx в зонах от 0 до 3. Таблица составлена по тексту для удобства.

Зона	Класс защищенности	Что может использоваться
IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

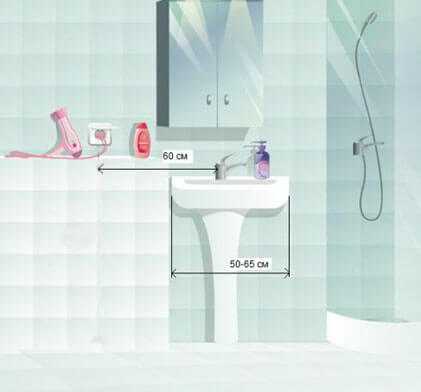

7.1.48 – здесь описаны ограничения и требования к установке розеток в душевых. Если сказать кратко, то в общественных душевых не допускается установка розеток, в душевых и ванных комнатах квартир можно устанавливать в зоне 3. При этом они должны быть подключены либо через разделительные трансформаторы, либо линия в должна быть защищена УЗО с током утечки не больше чем 30 мА, такое же требование указано и в вышеупомянутом ГОСТ Р 50571 в пункте 701.415.1. И все электроустановочные изделия устанавливаются на расстоянии не ближе чем 0,6 м от дверного проёма душевой кабины.

Примечание: в ПУЭ классификация и зонирование приведены по ГОСТ Р 50571.11-96. В актуальной редакции 2013 года зона 3 – не описана, видимо т.к. она и так условно безопасна. В статье мы её упоминаем, чтобы не было разногласий с ПУЭ.

Требования к выключателям, розеткам и светильникам:

Если вы хотите сделать подсветку душевой кабины или ванной – можно использовать светильники с напряжением питания 12В. Это т.н. защитная мера от поражения электрическим БСНН или ЗСНН (СНН – сверхнизкое напряжение, см. пункт 701.415.1 упомянутого выше ГОСТ). На самом деле если использовать такие светильники и для подсветки других мест в ванной комнате будет лучше, чем использовать 220В.
Розетки и выключатели должны иметь класс защиты IPx4 или IPx5,. Цифра 5 означает, что оболочка изделия не пропускает потоки воды (струи) с любых направлений.
Ванна, раковина, корпуса электроприборов, стояки и шина заземления должны быть объединены в систему уравнивания потенциалов.
Запитывайте линии «мокрых» комнат через отдельный автомат и УЗО.

Что касается способа монтажа электропроводки в ванной комнате, то тут правилами ПУЭ четких ограничений нет. Можно использовать как наружную, так и скрытую прокладку кабеля по стенам. Единственный нюанс – при открытом электромонтаже необходимо выбирать кабель соответствующей маркировки, чтобы он был предназначен для помещений с повышенной влажностью.

Говоря о дополнительной защите, современным решением является система защиты от протечек воды. Она позволит сохранить ваше жилье и жилье соседей от затопления во время аварийной ситуации, либо если вы забыли выключить воду. Так вот на этапе ремонта для защиты от протечек нужно проложить отдельный кабель в ванную комнату, от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее о ней можете прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Если все требования будут выполнены, то ни с какими проблемами относительно электробезопасности в дальнейшем Вы не столкнетесь.

Инструкция по монтажу

Шаг 1 – Создаем схему

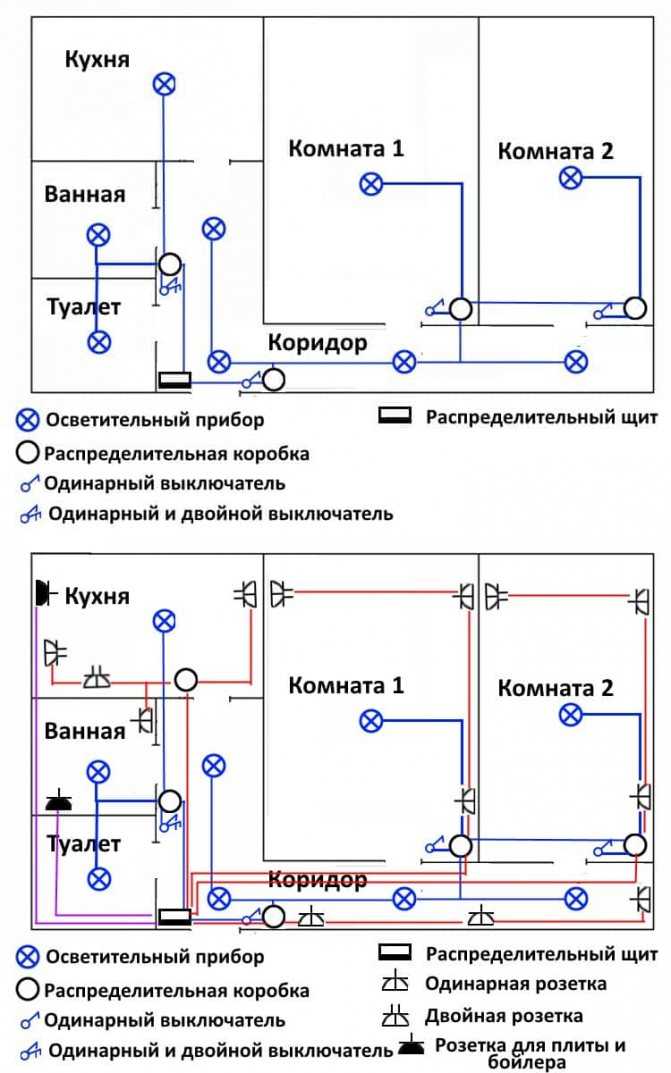

Для начала необходимо определиться со схемой электропроводки в ванной комнате. Вы должны продумать, какие электроприборы будут установлены, какой тип освещения выбран, и не менее важный момент – какое отопление будет присутствовать.

Наши рекомендации следующие:

Распределительная коробка, из соображений электробезопасности, должна быть установлена за пределами комнаты.
По всей площади необходимо разместить не менее трех розеток: для подключения стиральной машины, для фена возле зеркала и для электрического котла либо бойлера (если он присутствует).
Выключатель, по аналогии с коробкой, выводится в соседнее помещение, рядом со входной дверью.
Как мы уже говорили, автоматика устанавливается на каждую группу проводов отдельно: розетки, светильники, мощная техника.
Электропроводка в ванной комнате укладывается в стене под потолком, параллельно полу. К розеткам линия опускается перпендикулярно, строго вниз. Если Вы решили сделать подвесной либо натяжной потолок, провода можно провести через него (между профилями либо под пленкой).

Следует обратить Ваше внимание на то, что все розетки и выключатели должны находиться на безопасном расстоянии от источника воды – не менее 60 см. Учитывайте этот факт, чтобы не подвергнуть свою жизнь опасности

Начертив схему электропроводки в ванной комнате, можно переходить далее – к подсчету количества материалов.

Шаг 2 – Выбираем комплектующие

На данном этапе необходимо не только выбрать подходящие элементы проводки, но и определиться с их техническими характеристиками.

Для того, чтобы сделать электропроводку в ванной комнате своими руками рекомендуем выбирать следующие материалы:

Шаг 3 – Приступаем к работе

Итак, для начала необходимо согласно схеме электропроводки в ванной самостоятельно создать в стенах специальные канавки – штробы, под укладку кабеля. Углубления также необходимо сделать под розетки, выключатели распределительную коробку. Для этого можно использовать дрель со специальной коронкой, диаметром 68 мм.

Далее подрозетники и коробка устанавливаются в своих посадочных местах и надежно фиксируются раствором.

После этого необходимо самому зафиксировать проводку в штробах с помощью дюбель хомутов либо дедовским методом – прихватить раствором через каждые 20 см. Концы кабеля зачищаются от изоляции и продеваются к подрозетникам.

Теперь можно устанавливать сердцевины розеток и выключателей в посадочные места

Обращаем Ваше внимание на то, что декоративную крышку лучше закрепить после всего ремонта, чтобы она не выпачкалась в процессе работ

Когда электропроводка будет закреплена в стене можно переходить к установке автоматического выключателя и УЗО своими руками. Подключать их не торопитесь, т.к. необходимо будет сначала проверить правильность электромонтажа в ванной.

Когда разводка проводки в комнате будет окончена, мультиметром нужно проверить линию на наличие короткого замыкания в сети. Если оно отсутствует, Вы все сделали правильно и можно переходить к декоративной отделке стен.

Остается один не менее важный нюанс, к которому должен быть обеспечен серьезный подход – нужно сделать систему уравнивания потенциалов в ванной комнате. Для этого берем наш одножильный медный провод и соединяем между собой корпус стиральной машинки, котла, раковины, ванны и стояков холодной и горячей воды. Все эти «точки» нужно соединить с шиной заземления, установленной у Вас в вводном щите.

Обращаем Ваше внимание на то, что если в щите отсутствует заземляющая шина, обязательно осуществите замену электропроводки в квартире на безопасную, с проводом PE. Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к

устройство системы не представляет собой ничего сверхъестественного!

Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Рекомендуем Вам просмотреть наглядные видео примеры, в которых предоставлены все этапы работ и как все получилось:

Пошаговая инструкция по монтажу

Разводка проводки в ванной комнате

Монтаж электропроводки в ванной можно осуществлять при наличии знаний, навыков и умений в области электротехники. Его можно выполнить самостоятельно, если человек уверен в своих силах, либо обратиться к профессионалам. В случае неверного подключения есть риск поражения электрическим током, возгорания или других негативных последствий, которые могут нанести ощутимый урон здоровью.

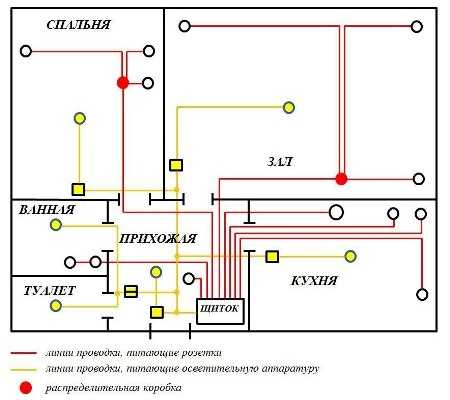

Алгоритм подключения состоит из нескольких шагов. Схема разводки электропроводки в совмещенном санузле не будет сильно отличаться.

Выбор схемы проводки в ванной комнате

Нужно учесть тип используемых приборов, способ освещения, отопительные системы. Рекомендуется ставить распределительную коробку вне комнаты. Если в ванной есть бойлер, стиральная машина, электрический котел, устанавливается минимум 3 розетки по всей площади. Переключатель также рекомендуется вывести за пределы комнаты. Все провода прокладываются в стене под потолком под прямым углом.

Перед тем как провести проводку в ванной, следует обесточить помещение.

Выбор материалов

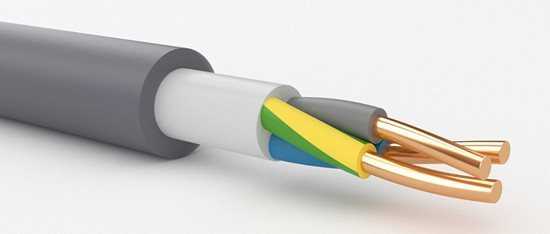

Необходимо правильно подобрать кабель для проводки

Подбираются оптимальные по техническим характеристикам комплектующие. Советуется брать кабель трехжильный с сечением 2,5 кв.мм для розеток и 1,5 кв.мм для осветительной группы. Для мощного оборудования выбирается более толстый медный провод. Кабель к стене крепится на дюбель хомуты.

Розетки и выключатели должны быть с защитой от брызг (специальная крышка), со степенью IP44 и выше, а также наличием заземляющего контакта. Влагозащищенные светильники лучше брать точечные на 12 В.

Для уравнивания потенциалов выбирается провод силовой ПВ-3.1.*6 и дополнительно наконечники.

Монтажные работы

По разработанной схеме проделываются штробы в панельном доме и углубления для розеток, распределительной коробки и выключателей. Затем ставятся подрозетники и коробка. В штробах фиксируется проводка. Провода подключаются к розеткам. Затем ставятся сердцевины в подрозетники и места для переключателей. Защитная панель электророзетки ставится уже после проверки проводки. После закрепления электропроводки на стене производится подключение автоматов и УЗО.

Создание системы уравнивания потенциалов

Система уравнивания потенциалов

После монтажа электропроводки в ванной и туалете следует заняться созданием системы уравнивания потенциалов. Для этого потребуется одножильный кабель из меди, который выполнит соединение друг с другом стиральной машины, стояков, раковины, ванны, котла и других электроприборов. Все точки присоединяются к шине заземления в щитке.

Скрытность

В отличие от других жилых помещений, где допускается так называемая открытая прокладка электрической проводки, в ванной она должна монтироваться обязательно скрытно. При этом вы можете прокладывать ее за потолком, за декоративными стенными панелями или непосредственно в полу, то есть под слоем напольного покрытия.

Порядок скрытой прокладки проводки за подвесным потолком общеизвестен: сначала непосредственно по потолочному перекрытию прокладывается кабель до места его подсоединения к светильнику, а затем поверх него монтируется само декоративное покрытие (с заранее подготовленным для вывода проводов отверстием).

В случае размещения проводки в стене (при необходимости проложить ее до розетки, например) возможны следующие варианты:

между пластинами декоративного покрытия и основной стеной имеется зазор, позволяющий свободно разместить в нем электрический кабель;
указанный зазор очень мал, так что кабель проводки помещается в нем с трудом;
покрытие в виде декоративных панелей на стенах отсутствует полностью.

В первом случае, перед тем как сделать проводку – вам придется разобрать настенное покрытие, после чего непосредственно на поверхности стены с помощью специальных скобок крепится сам кабель. По завершении его прокладки панели устанавливаются обратно; при этом в нужном месте оформляется отверстие под выводимые наружу провода.

При небольшом зазоре между стеной и декоративными панелями вам придется после их демонтажа на участке прокладки проводки подготовить в стене небольшую бороздку, называемую штробой. Затем в эту штробу укладывается кабель, закрепляемый по месту с помощью тех же скобок, после чего демонтированное ранее декоративное покрытие полностью восстанавливается.

Точно такую же борозду вам придется подготовить и в случае отсутствия декоративного покрытия на стенах ванной комнаты. Но в данной ситуации штроба делается на глубину, достаточную для того, чтобы полностью скрыть в нем укладываемую проводку вместе с гофрированной трубкой, необходимой для защиты проводов от повреждения. По завершении укладки в штробу трубки, с размещенным в ней кабелем необходимо зафиксировать ее быстросхватывающимся гипсовым раствором, после чего указанный участок стены тщательно выравнивается и полностью восстанавливается до прежнего состояния.

Что касается техники обустройства трассы скрытой проводки по полу – она заключается в разборке напольного покрытии и в подготовке в черновом основании канавки-штробы под укладываемый кабель (на глубину гофрированного рукава, в который он должен быть предварительно помещен). По завершении всех необходимых монтажных операций, включая фиксацию гофры и заливку поверх нее стяжки, напольное покрытие полностью восстанавливается до первоначального состояния.

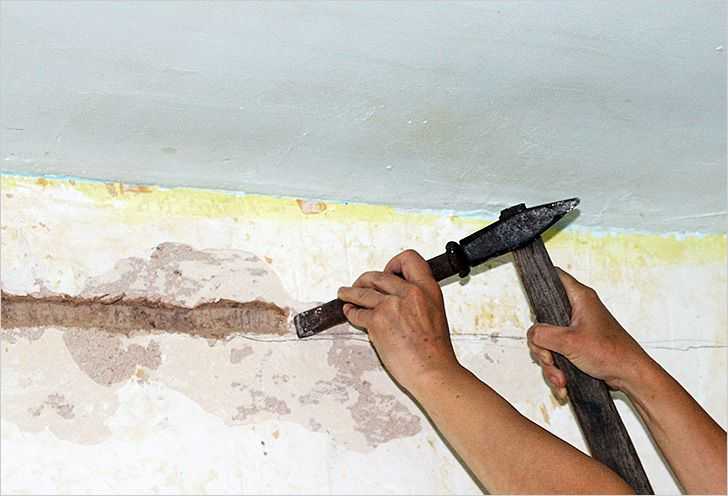

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Необходимость замены проводки

Существует несколько причин проложить новую домашнюю электрическую сеть:

Исчерпание ресурса старых кабелей. В панельных новостройках прокладывали алюминиевые провода, срок службы которых составляет 25 лет. Изношенные жилы греются в подгоревших и надломленных местах. Растрескавшаяся изоляция может стать причиной короткого замыкания.
Рост энергопотребления. Сечение старых проводов рассчитано на нагрузку в 1,5 кВт. Новые модели фенов, микроволновых печей и многих других приборов потребляют от 2 (кВт).
Увеличение числа электроприборов. Для их подключения требуются новые розетки.
Переоборудование системы энергоснабжения из TN-C в TN-C-S. Так поступают в некоторых домах. Это дает возможность заземлить розетки и приборы, для чего требуется прокладка 3-жильного кабеля.

Перед тем как заменить электросеть, следует обдумать целесообразность этого мероприятия. Из-за больших трудозатрат рекомендуется по возможности сохранить существующую проводку, если кабели находятся в удовлетворительном состоянии.

Как организовать безопасное электропитание в ванной комнате

В первую очередь, определяемся с кабелем питания. Расчет сечения не имеет прямого отношения к влагостойкости, но нагретый от перегрузки провод может лишиться изоляции. А вокруг влажные стены, брызги… Прикоснувшись к стене, в которой проложен поврежденный кабель, вы получите удар током.

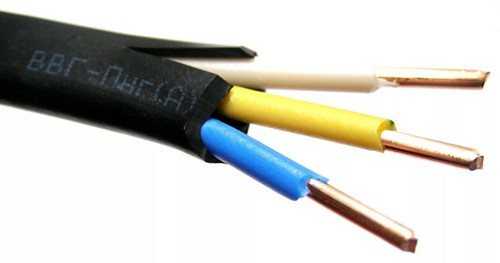

Для освещения достаточно ВВГ сечением 0.5 мм², розетки для бритвы и фена — 1 мм², стиральная машина и бойлер (мощностью до 3 кВт), провод сечением 1.5 мм². Более мощные водогрейные установки потребуют 2.5 квадрата.

На практике, лучше выбрать сечение для следующей категории мощности. Выйдет ненамного дороже, но это цена вашего спокойствия. Кабель также можно использовать более защищенный, чем для обычной скрытой проводки. Например, с заполнителем пространства между внешней оболочкой и изоляцией проводящих жил. Отечественная маркировка: ВВГ-з, импортные аналоги: NYM.

Снова повторимся: дополнительное усиление параметров — это не требование ПУЭ. Просто ваша уверенность за небольшую доплату.

Открытая прокладка (еще раз обращаем внимание на то, что такого способа следует избегать) не допускается в зонах №№ 0 и 1. Исключение составляет силовой кабель электронагревательного прибора, смонтированного в зоне №1. В остальных случаях необходимо обеспечить защиту от механических повреждений и попадания водяных брызг

Лучше всего, упрятать открытый кабель в рукав или гофру

В остальных случаях необходимо обеспечить защиту от механических повреждений и попадания водяных брызг. Лучше всего, упрятать открытый кабель в рукав или гофру.

А вот скрытая проводка в ванной комнате (как рекомендуют Правила устройства электроустановок) с использованием рукава или гофры совершенно необязательна. Если оболочка вашего кабеля не повреждена, имеет соответствующую степень защиты, нет смысла усложнять конструкцию. Лучше добавьте в строительную смесь, которой замуровывается проводка, присадку — гидро барьер.

Но снова возвращаемся к ощущениям безопасности: пластиковый рукав или гофр не запрещен. Если есть средства и желание — укладывайте.

А вот прокладка силового кабеля в металлической оболочке любого вида, запрещена ПУЭ.

Кабели питания заводятся в ванную комнату: от распределительных устройств (расположенных снаружи) до потребителей, в виде цельного куска с непрерывной защитной оболочкой. Никаких монтажных коробок, сростков, переходов на другой тип кабеля, в зонах №№ 0, 1 и 2 быть не должно. По возможности, следует избегать маршрута питающего кабеля, проходящего по стене с душевой кабинкой или установленной ванной.

Розеточная сеть и линии освещения, защищаются разными автоматами в щите питания. Для силовых потребителей (водонагреватель, стиральная машинка) требуются самостоятельные линии. Любая розетка, вне зависимости от мощности электроустановки, располагается только в зоне № 3, не ближе 60 см от входа в душевую кабинку. Это разрешение распространяется только на жилые помещения, в промышленных санузлах штепсельные розетки устанавливать запрещено.

Как мы уже говорили, выключатели в ванной комнате не запрещены, но желательно обходиться без них. Но если требуется включать вытяжку, или освещение в зонах №№ 1 или 2, можно применять системы со шнурком.

Безопасность в ванной комнате

Ванная комната – это наиболее опасная зона, поскольку попадание воды на кабель или прибор, находящиеся под напряжением может спровоцировать достаточно печальные последствие

Поэтому соблюдать правила безопасности при проектировании и прокладке электрической проводки в ванной комнате крайне важно

В соответствии со стандартами безопасности, ванная делится на четыре зоны. Каждой из зон отвечает соответствующая степень защиты электрических приборов – от IPх1 до IPх8, о которых уже говорилось ранее. «Х» в данном случае означает, что степень защиты прибора от пыли и грязи не имеет существенного значения.

Зона 0 – это пространство внутри ванной или душевой кабины. То есть здесь защита на всех электрических устройствах должна быть не менее IPх7.

Зона 1 – это пространство, находящееся непосредственно над ванной или душем. Здесь уровень защиты электроприборов и проводов может быть от IPх5.

Зона 2 – это пространство, находящееся в 60 см от зоны 1 и расположенное параллельно к ней. Здесь допускается уровень защиты от IPх4.

Зона 3 – это все оставшееся пространство ванной комнаты не ограниченное предыдущими зонами. Здесь класс защиты электроприборов может быть от IPх1.

При замене электропроводки в ванной комнате важно помнить, что каждый устанавливаемый в ванной комнате электрический прибор должен иметь отдельное заземление. Все прокладываемые кабели должны иметь качественную изоляцию и сертификацию для подключения в помещениях с высокой влажностью. Соблюдая все меры безопасности и правила работы, вы обеспечите надежную защиту для себя и своей семьи от печальных последствий в будущем

Соблюдая все меры безопасности и правила работы, вы обеспечите надежную защиту для себя и своей семьи от печальных последствий в будущем.

Схема прокладки кабеля в ванной комнате

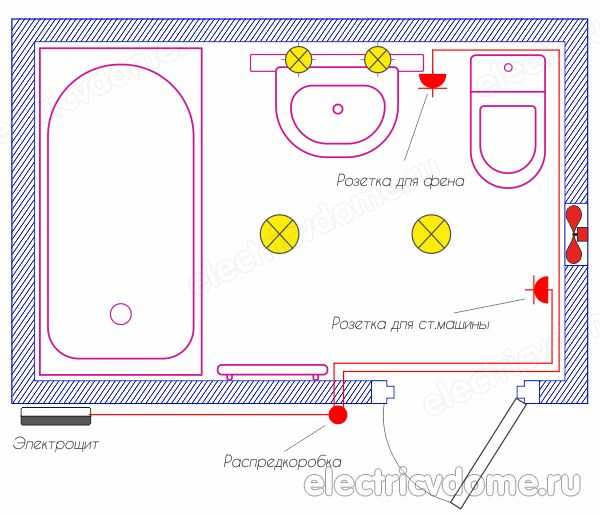

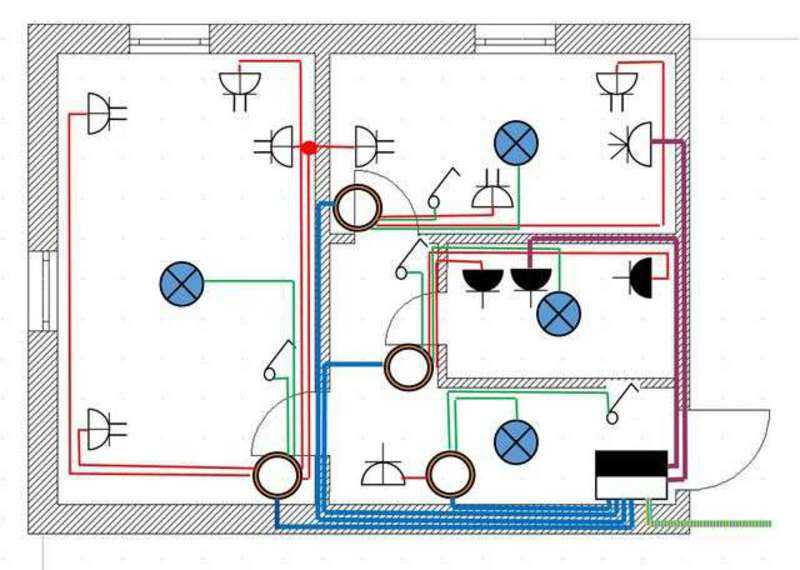

Схема проводки в ванной

Часто разводка электрики в ванной сводится к тому, что из распределительной коробки отходят провода на розетки, выключатели и светильники. Обычно при прокладке они разводятся в разные стороны, чтобы не было путаницы впоследствии. Например, кабель на освещение можно прокладывать вверх, на выключатели – вправо или влево, а провода к розеткам – вниз. Чем точнее будет устроена разводка электрики в ванной комнате, тем меньше проблем возникнет при её эксплуатации.

Нужно ли заземлять ванну? Зачем это надо и инструкции для разных типов ванн

Если в ванной планируется устанавливать больше, чем одну розетку, и будет несколько светильников на потолке и бра на стене, то, возможно, будет иметь смысл сделать 3 распределительных коробки – общую, на освещение и розеточную группу. Данная электросхема подключения ванной рациональна в том случае, если при большом количестве проводов скрутка не будет прочной и надежной.

Хорошая схема проводки в ванной предусматривает, что будет проложен провод достаточного сечения. Обычно для системы освещения обычного помещения квартиры или частного дома, в том числе и ванной, применяется кабель сечением 1.5 мм². Для каждой розетки лучше вести отдельный кабель, имеющий сечение 2.5 мм², прямо из распределительной коробки в ванной.

Всю проводку лучше прокладывать в стенах. Поскольку в ванной, как правило, нет специальных каналов для прокладки кабеля, нужно сделать штробы для проводов. Лучше, если все горизонтально проложенные кабели будут идти в одной штробе на одинаковой высоте. Так, в будущем, зная, как выглядит схема электропроводки в ванной, хозяин дома ни в коем случае не попадет сверлом в кабель, если ему понадобится просверлить отверстие в стене.

Хорошая разводка проводки в ванной означает не только то, что будет использован качественный кабель, но также и то, как он будет уложен. Если есть возможность, штробы лучше делать штроборезом. Если же они делаются вручную при помощи молотка и зубила, то перед монтажом кабеля нужно проверить глубину штробы. Если кабель везде укладывается ровно и не торчит из стены – значит, всё нормально. Ну а если где-то кабель хоть чуть-чуть выпирает, штробу необходимо углубить. В противном случае кабель во время штукатурки может быть задет отделочным инструментом и будет повреждена его изоляция.
