Как сделать солнечную батарею своими руками: пошаговая инструкция

Где можно взять фотоэлементы и можно ли их заменить чем-то другим

Купить пригодные для сборки солнечной панели монокристаллические или поликристаллические пластины сегодня не является проблемой. Вопрос в том, что сама идея самодельного генератора бесплатного электричества предполагает результат, который будет значительно дешевле заводского аналога. Если же покупать фотоэлектрические модули на месте, то много сэкономить не получится.

На зарубежных торговых площадках солнечные элементы представлены в широком ассортименте — можно купить как единичное изделие, так и набор всего необходимого для сборки и подключения солнечной батареи

За разумную цену солнечные элементы можно найти на зарубежных торговых площадках, например, eBay или AliExpress. Там они представлены в широком ассортименте и по вполне доступным ценам. Для нашего проекта подойдут, например, распространённые поликристаллические пластины размером 3х6 дюймов. При идеальных условиях они могут генерировать электрический ток напряжением 0.5 В и силой до 3 А, то есть 1.5 Вт электрической мощности.

Выбирая фотоэлектронные модули, вы увидите элементы различного типа и размера. Не думайте, что чем больше площадь их поверхности, тем выше напряжение они производят. Это не так. Элементы одного типа генерируют одинаковое напряжение независимо от габаритов. Чего не скажешь о силе тока — здесь размер имеет решающее значение.

Хоть в качестве фотоэлементов и можно использовать морально устаревшую компонентную базу, вскрытые диоды и транзисторы имеют слишком низкое напряжение и силу тока — понадобятся тысячи таких устройств

Сразу же хочется предупредить о том, что нет смысла искать аналог среди различных подручных электронных устройств. Да, получить работающий фотоэлектронный модуль можно из мощных диодов или транзисторов, извлечённых из старого радиоприёмника или телевизора. И даже сделать батарею, соединив несколько таких элементов в цепочку. Однако запитать подобной «солнечной панелью» что-либо мощнее калькулятора или светодиодного фонаря не удастся ввиду слишком слабых технических характеристик единичного модуля.

Разновидности

Солнечные батареи классифицируются по целой гамме признаков. Кремниевые батареи имеют два вида – монокристаллические, изготовленные из очень чистого кремния, и поликристаллические, полученные постепенным охлаждением кремния.

Монокристаллические изготавливаются из одного монокристалла, выращенного из кремния в определённых условиях. Представляют собой тонкий поперечный срез этого кристалла. КПД составляет 17–22%. Это самые дорогие и качественные элементы. Внешне выглядят как чёрные прямоугольники со скошенными краями.

Поликристаллические фотоэлементы разработаны для того, чтобы снизить себестоимость и конечную цену элементов. Изготавливаются из расплава кремния, состоящего из множества кристаллических образований. КПД составляет 12–18%. Характеристики этих элементов несколько снижены, но и цена более доступная для массового покупателя. Внешне они представляют собой синие прямоугольники.

Плёночные батареи (они же аморфные) подразделяются на следующие виды. На основе теллурида кадмия, который обладает высоким коэффициентом светопоглощения, и на основе селенида меди – индия, у которого КПД выше, чем у предыдущих. Полимерные солнечные батареи отличаются дешевизной материала, экологичностью, эластичностью. Аморфные элементы имеют более слабые характеристики, чем моно- или поликристаллические конструкции. Однако они намного дешевле, что позволяет получить общую мощность аморфных солнечных панелей, не уступающую более производительным конструкциям. Разница только в количестве элементов. Аморфные солнечные батареи изготавливаются из разных материалов, могут быть жёсткими или гибкими. Особенностью таких панелей является способность работать в пасмурную погоду, когда освещённость низкая.

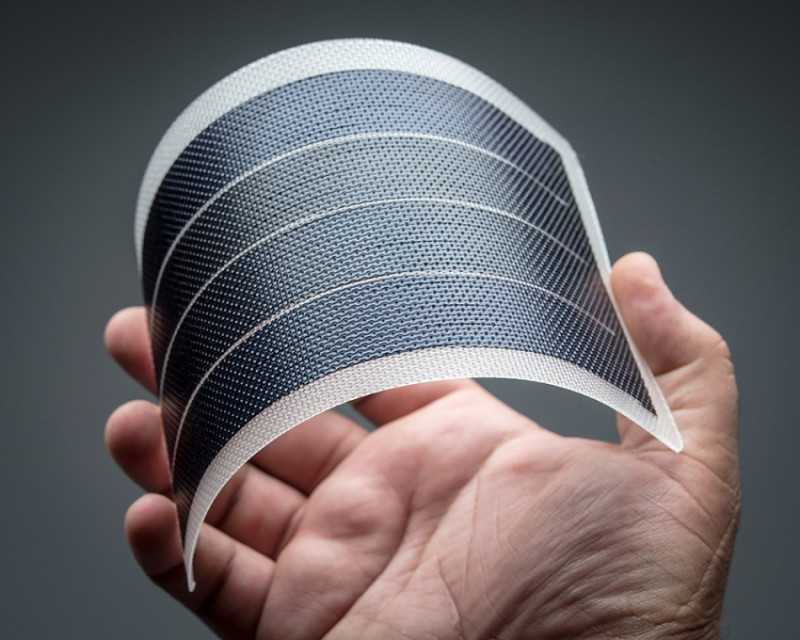

ФОТО: stroyday.ruГибкие плёночные фотоэлементы на основе аморфного кремния

Разновидности солнечных батарей

Все солнечные панели могут быть кремниевыми или пленочными. Панели, основой для которых служит кремний, разделяются на типы:

поликристаллические;
монокристаллические;
аморфные.

Поликристаллическая солнечна батарея представляет собой квадратное устройство темно-синего цвета. Ее поверхность имеет вкрапления неоднородных кристаллов кремния. Несмотря на низкий КПД 18%, данное устройство обладает возможностью вырабатывать ток во время пасмурной погоды, что делает их незаменимыми в местностях, где преобладает рассеянный солнечный свет.

Монокристаллические преобразователи солнечной энергии представлены черными панелями со скошенными углами, для которых используется чистый кремний. Все ячейки устройства направлены в одну сторону, что позволяет получить максимальный КПД 25%. Недостатком таких батарей является то, что их лицевая сторона всегда должна быть обращена к солнцу. Если оно не успело взойти, спряталось за тучами и опустилось за горизонт, солнечные панели будут производить ток слабой мощности. Это самый дорогостоящий, но и обеспечивающий максимальную производительность, тип устройства.

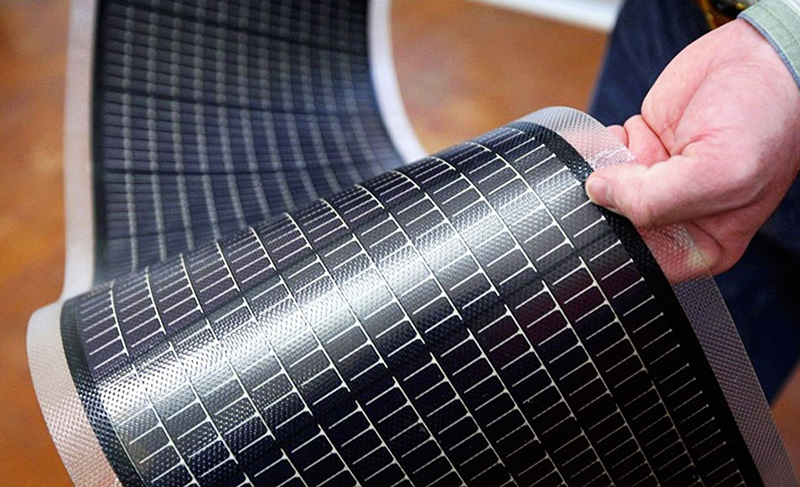

Гибкая солнечная панель удобна в работе — ее легко можно прикрепить на неровные участки крыши

Каждая аморфная батарея состоит из множества тончайших слоев кремния, которые получаются путем напыления мельчайших частиц материала на стекло, пластмассу или фольгу. Такие слои достаточно быстро выгорают, что уже через полгода приводит к падению эффективности работы устройства на 15-20%. КПД таких преобразователей составляет всего 6%. Они являются самыми дешевыми и способны работать даже в пасмурную погоду. Однако максимальный срок их службы составляет 2 года.

В основе пленочных батарей лежит не твердая подложка из металла или стекла, а полимерная пленка. Поэтому они выпускаются в рулонах, что позволяет расстелить батареи на больших площадях. Благодаря своей конструкции, их можно разрезать на различные по форме и размеру части, разместить солнечные батареи на крышу дома с плавными изгибами. Они компактные и легкие. Рулонная панель обойдется значительно дешевле, чем кремниевая, для изготовления которой используется дорогостоящий материал. Однако такие модели менее мощные. Приобрести их сегодня достаточно непросто, поскольку производство только развивается.

Все солнечные батареи, независимо от типа устройства, оснащаются контроллерами, которые следят за степенью заряда панели. Они перераспределяют полученную энергию, направляя ее к источнику потребления напрямую или сохраняя в аккумуляторе.

Устанавливать стационарные солнечные панели стоит только с солнечной стороны дома

Как собрать солнечную батарею своими руками

Второй вариант

Старый диод

Другим вариантом сборки солнечной батареи будет использование старых диодов. Принцип их работы такой же, как и у современных элементов электросхем подобного плана.

В данном случае изготовление панели осуществляется следующим образом:

открываем корпус диода, чтобы на его кристалл могли попадать солнечные лучи;
верхнюю часть корпуса необходимо просто срезать. При этом нижнюю часть следует нагреть с помощью включенной газовой плиты. Держать элемент над огнем нужно не более 20 секунд;
после того, как припой расплавился, можно без проблем извлечь кристалл. Для этого используем пинцет;
вытащенные кристаллы следует припаять к плате. Схема приведена ниже. Она может отличаться в зависимости от нужных конечных параметров.

Схема установки

Чтобы получить 2-4 В, необходимо смонтировать 5 блоков, состоящих из 4-5 спаянных последовательно кристаллов. В результате вы получите требуемое напряжение при нужной силе тока. Параллельное подключение принесет меньшую силу тока. Такая собранная своими руками солнечная панель может использоваться для питания светодиодного устройства небольшого размера.

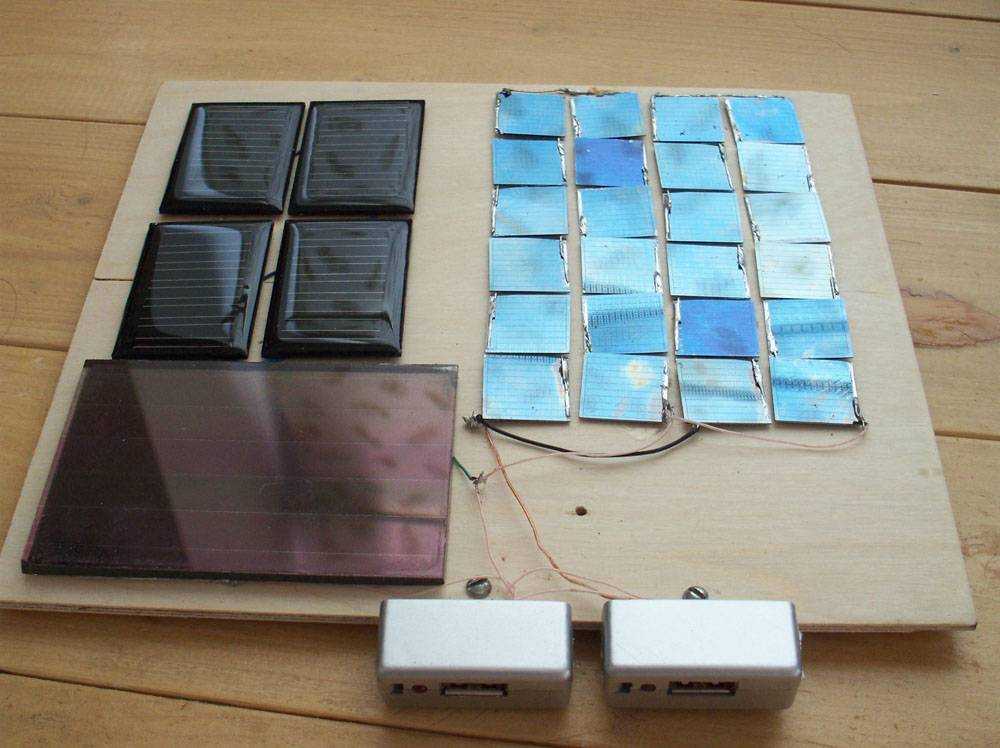

Другие варианты самодельных солнечных панелей

Из прочих, еще более дешевых модификаций устройств, использующих энергию солнца, можно упомянуть следующие.

1. Солнечные батареи из CD или DVD дисков своими руками

Элементы конструкции:

CD или DVD диск;
прямоугольный светодиод;
крышка, не допускающая «утечки» излучения;
шуруп или болтик;
два провода.

Изготовление:

Прокалываем отверстие в крышке по размеру диска. Подойдет любой острый инструмент – шило, гвоздь, сверло, ножнички.
Вкручиваем в отверстие болт.
Компакт-диск закрепляем на крышке.
Направляем блестящую поверхность в сторону солнца под таки углом, чтобы отраженный луч падал на светодиод.

Это кажется удивительным, но такая примитивная и практически бесплатная «солнечная батарея» из ненужного диска, сделанная своими руками, способна генерировать до 5V.

2. Микро СЭС из транзисторов

Элементы конструкции:

транзисторы вида P210;
донышки от любой алюминиевой банки – пива, пепси-колы и т.д.;
кусочек основы из ДВП, куда будут крепиться транзисторы.

Изготовление:

с помощью плоскогубцев снимаем верхнюю часть нашего транзистора, чтобы добраться до фоточувствительного элемента;
из донышка баночки делаем отражатель;
в ДСП просверливаем дырочку для закрепления модифицированного транзистора;
рядом под нужным углом крепим алюминиевый рефлектор, используя термоклей.

При последовательном соединении нескольких транзисторов и донышек-отражателей можно получить от устройства от 0,1 до нескольких вольт. Затратив при этом всего около 100 рублей на материалы.

3. Солнечная батарея своими руками из диодов

Главное, чтобы диоды были прозрачными. Соединять их также можно последовательно. Один элемент выдает в среднем 0,2 – 0,4V. Десяток – соответственно, в 10 раз больше, 2 – 4V.

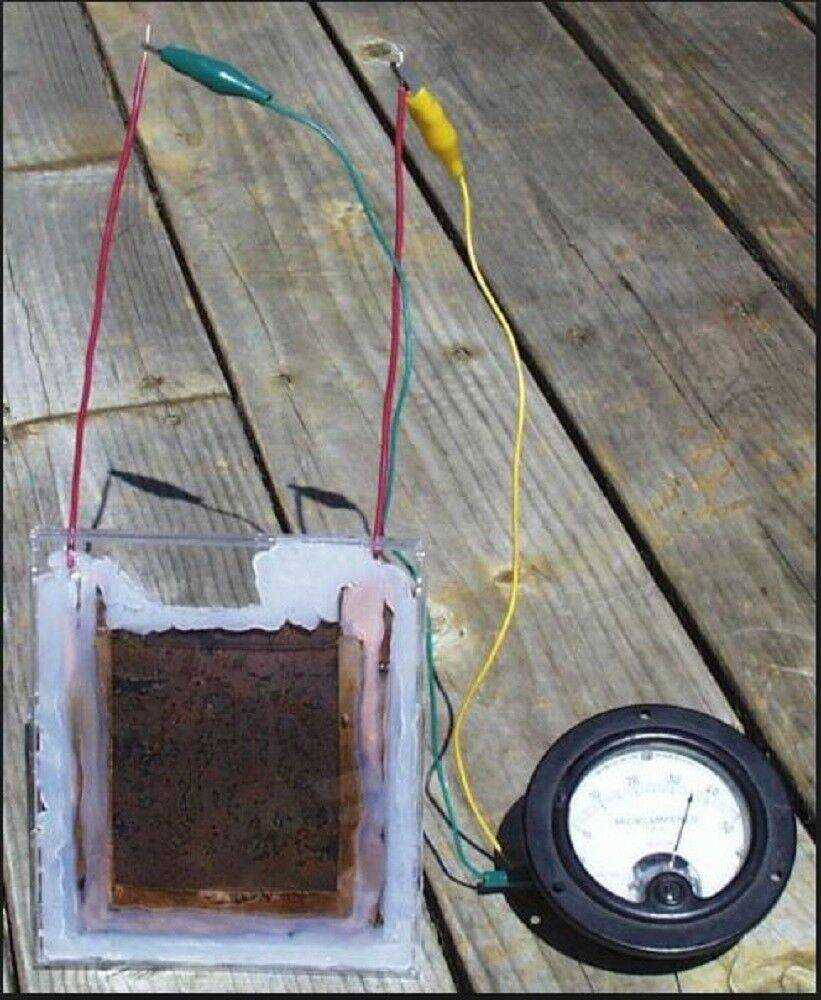

4. Микро СЭС из фольги

Существует сразу несколько вариантов подобной конструкции. Фольга в них играет роль отражателя. В зависимости от фотоэлемента, на который будет отражаться свет, можно получать от 0,1 до 3 вольт энергии.

Классификация фотоэлектрических модулей

Сегодня производство солнечных батарей идёт двумя параллельными путями. С одной стороны на рынке присутствуют фотоэлектрические модули, созданные на основе кремния, а с другой — плёночные, созданные с использованием редкоземельных элементов, современных полимеров и органических полупроводников.

Популярные сегодня кремниевые фотоэлементы подразделяются на несколько типов:

монокристаллические;
поликристаллические;
аморфные.

Для использования в самодельных солнечных батареях лучше всего использовать модули из поликристаллического кремния. Хоть КПД последних и ниже, чем у монокристаллических элементов, но зато на их работоспособность не так сильно влияет загрязнённость поверхности, низкая облачность или угол падения солнечных лучей.

Что же касается батарей из аморфного кремния, то они ещё менее зависимы от погодных условий и за счёт своей гибкости практически не подвержены риску повреждений при сборке. Тем не менее использование их в собственных целях ограничивается как достаточно низкой удельной мощностью на 1 квадратный метр поверхности, так и по причине высокой стоимости.

Кремниевые солнечные элементы представляют собой самый распространённый класс электрических фотопластин, поэтому они чаще всего используются для изготовления самодельных устройств

Появление плёночных фотоэлектрических модулей обусловлено как необходимостью в снижении стоимости солнечных батарей, так и потребностью получить более производительные и долговечные системы. Сегодня промышленность осваивает выпуск тонких гелиоэлектрических модулей на основе:

теллурида кадмия с КПД до 12% и стоимостью 1 Вт на 20–30% ниже, чем у монокристаллов;
селенида меди и индия — КПД 15–20%;
полимерных соединений — толщина до 100 нм, с КПД — до 6%.

О возможности использования плёночных модулей для постройки электрической солнечной станции своими руками говорить пока ещё рано. Несмотря на доступную стоимость, изготовлением теллуридо-кадмиевых, полимерных и меде-индиевых фотоэлементов занимаются лишь отдельные компании.

Такие достоинства плёночных фотоэлементов, как высокий КПД и механическая прочность позволяют с полной уверенностью говорить, что за ними — будущее солнечной энергетики

Хоть в продаже и можно найти батареи, созданные по плёночной технологии, в большинстве своём они представлены в виде готовых изделий. Нам же интересны отдельные модули, из которых можно построить недорогую самодельную солнечную панель — на рынке они пока ещё в дефиците.

Сводные данные по КПД солнечных элементов, которые выпускаются промышленностью, представлены в таблице.

Таблица: КПД современных солнечных батарей

Тип фотоэлемента	Коэффициент полезного действия, %
Монокристаллический кремний	от 17 до 22
Поликристаллический кремний	от 12 до 18
Аморфный кремний	от 5 до 6
Теллуридо-кадмиевые	от 10 до 12
На основе селенида меди-индия	от 15 до 20
Полимерный	от 5 до 6

Выбор места для установки электрической гелиопанели

Выбирать место, где будет установлена солнечная панель, необходимо ещё на этапе проектирования. Это может быть либо обращённый на юг скат крыши, либо открытая площадка на загородном участке. Второе, конечно же, предпочтительнее в силу нескольких причин:

установленную внизу солнечную батарею легче обслуживать;
на земле проще смонтировать поворотное устройство;
исключается дополнительная нагрузка на кровлю и её повреждение при установке гелиосистемы.

Место установки электрической панели должно быть открыто для солнечных лучей в течение всего светового дня, поэтому рядом не должно быть деревьев или построек, тень от которых могла бы падать на её поверхность.

Выбирая место для установки гелиосистемы, обязательно учитывают возможность затенения солнечных батарей окружающими предметами

Второе обстоятельство, вынуждающее искать такую площадку до начала сборки солнечной батареи, связано с определением габаритов панели. Собирая устройство своими руками, мы можем достаточно гибко подходить к выбору его размеров. В итоге можно получить установку, которая идеально впишется в экстерьер.

Выбор места для установки

Устройство и принцип работы солнечных панелей

Принцип работы солнечной батареи

Первый вопрос, который волнует владельцев частных домов: «Как работает солнечная батарея для электроснабжения?». Давайте разбираться. Принцип функционирования заключается в эффекте полупроводников. Кремний отлично справляется с этой задачей

Однако важно понять, как возникает эффект полупроводников при нагревании панелей

Фотоэлементы являются полупроводниками. А любой полупроводник — это такой тип материала, в атомарной структуре которого либо есть лишние электронные пары, либо их нет. Исходя из этого можно классифицировать полупроводник как материал, состоящий из двух слоев с разной проводимостью. Именно они и выступают в качестве катода (n) и анода (p) при подключении полупроводника (а в нашем случае фотоэлемента) в электрическую цепь.

Затем электроны переходят в цепь и проходя через нагрузку (аккумулятор) накапливают энергию, которая в свою очередь может быть потрачена на освещение, обогрев или работу тех или иных электроприборов.

Принцип работы солнечной электростанции для жилого дома

Разумеется, один фотоэлемент вырабатывает сравнительно небольшое количество энергии, поэтому солнечная батарея для частного дома должна быть многофункциональной. Это модули из множества фотоэлементов, объединенных в общую цепь – панель.

Также важно помнить, как правильно крепить модуль на крышу дома. Размещать панели нужно на хорошо освещенном участке, на балконе, веранде или прилегающей территории

Размещать панели нужно на хорошо освещенном участке, на балконе, веранде или прилегающей территории.

Рассмотрим устройство солнечных батарей. В панели каждый фотоэлемент крепится в своей ячейке, чтобы была возможность легкой замены в случае поломки или выхода из строя отдельных блоков разной мощности. Сама конструкция для защиты от факторов окружающей среды, а также механического или иного физического воздействия покрывается прочной пластмассовой пластиной или каленым защитным стеклом.

Как сделать солнечную батарею своими руками

Сначала определимся с инструментами, материалами и правилами их выбора.

Инструменты

Ножовка по дереву или металлу – нужна для резки заготовок.
Шуруповерт – понадобится при скреплении деталей основания и боковин шурупами-саморезами. Если его нет, можно обойтись отверткой.
Паяльник – необходим для пайки токопроводящих дорожек.

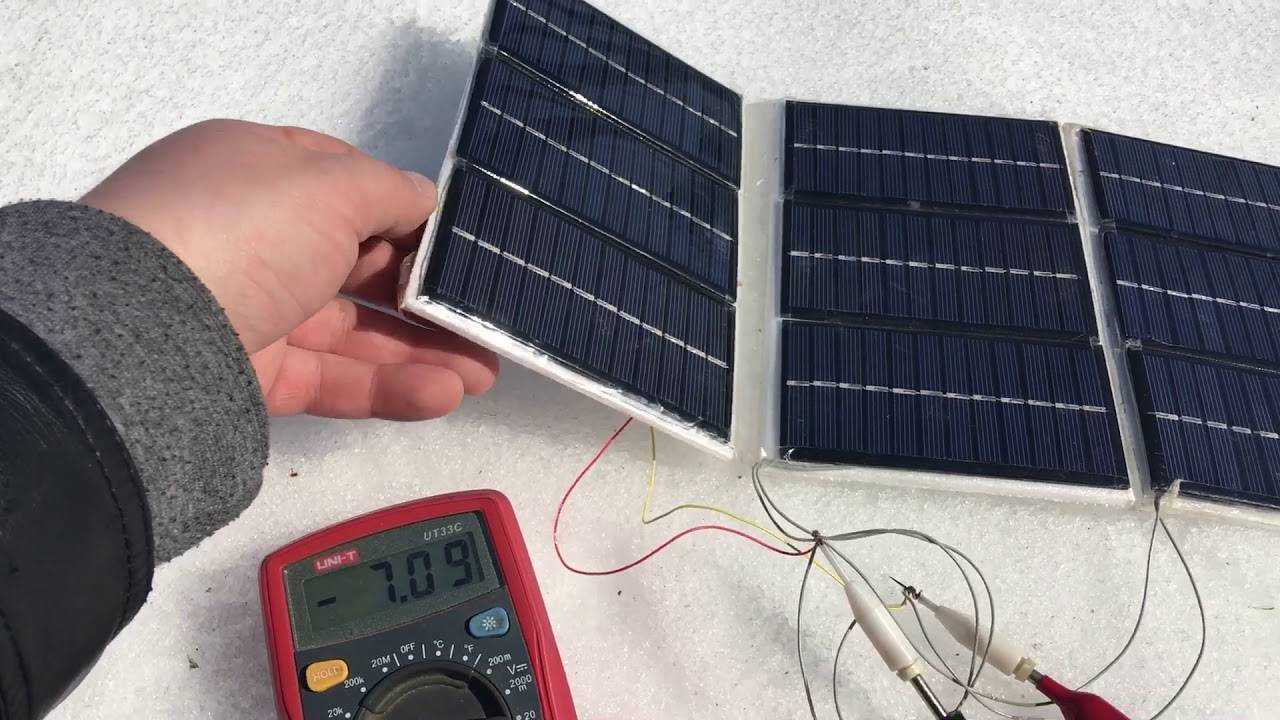

Мультиметр – этим прибором на завершающем этапе проверяются вольтамперные характеристики готового изделия.

Материалы

Фотоэлектрические ячейки-пластины на основе кремния с токопроводящими дорожками.
Деревянные рейки.
Листы ДСП.
Алюминиевые уголки.
Поролоновые прокладки, толщина около 2 см.
Лист прозрачного материала, который послужит подложкой.
Пакет саморезов.
Банка герметика.
Набор проводов.
Клеммы и диоды.

Правила выбора комплектующих и числа ячеек

Для сборки солнечной батареи своими руками в домашних условиях потребуется соблюдать следующие правила выбора.

Фотоэлементы. Обязательное условие – абсолютно одинаковые размеры. Наиболее распространенные габариты 3х6 дюйма. Покупаются обычно на Ali Express или других китайских сайтах. Максимально выгодно приобретать готовыми пачками, по 36 ли 72 шт. Единственный недостаток – в самых дешевых наборах часто встречается брак.
Клеммы и токопроводящие шины

Приобретаются для соединения фотоэлектрических ячеек в единый модуль
Важно помнить, что кремниевые пластинки очень хрупкие, поэтому обращаться с ними в процессе припайки следует предельно осторожно!

Деревянные рейки или алюминиевый профиль для рамы. Собирая солнечную батарею своими руками из подручных средств, предпочтительнее использовать алюминий
Этот авиационный металл легкий, дешевый, не подвержен коррозии и не гниет, подобно древесине

Купить готовые профили любых размеров несложно в обычных хозяйственных магазинах.

Прозрачные защитные листы. Могут быть поликарбонатными, плексигласовыми, акриловыми или стеклянными с антибликовым покрытием. Последний вариант дороже, но наиболее предпочтителен, поскольку обладает наивысшим коэффициентом поглощения лучей. Дополнительное его преимущество – минимальная среди перечисленных материалов степень нагрева, что способствует повышению КПД.

Число и общая площадь ячеек. Лучшие самодельные панели, как установлено опытным путем, выдают порядка 100-120 Вт на квадратный метр площади. На первый взгляд кажется, что выгодно сделать и сами модули, и их количество как можно большим. Но на практике даже одна солнечная батарея, собранная своими руками, требует долгих часов, а иногда и дней кропотливого труда. При этом в процессе пайки нельзя допускать ни одной ошибки, иначе вся проделанная работа пропадет зря. Поэтому рассчитывать на создание полноценной мощной СЭС не стоит. Обычно вручную, а не на заводских автоматических линиях, реальной оказывается сборка одной- двух, редко трех-четырех панелей.

Место размещения

Оптимальным местом установки готовых модулей должен быть участок земли или пространство на крыше, постоянно освещаемые солнцем.

Для повышения производительности в любое время года панели желательно закреплять на конструкциях, позволяющих осуществлять поворот модулей. Тогда азимут и угол наклона относительно солнца всегда будет приближенным к идеальному положению. Собрать такие конструкции также несложно самостоятельно.

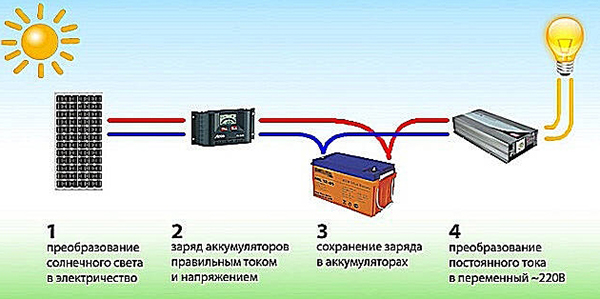

Схема подключения электроснабжения дома с использованием наших батарей

Конечно, одной батареи в 50 Вт не хватит для обеспечения энергией даже небольшого домика. Но с её помощью уже можно реализовать в нем освещение, используя современные светодиодные светильники.

Для комфортного существования городского жителя сейчас в сутки требуется не менее 4 кВтч электроэнергии. Для семьи — соответственно количеству её членов.

Следовательно, солнечная батарея частного дома для семьи из трёх человек должна обеспечивать 12 кВтч. Если предполагается электроснабжение жилища только от солнечной энергии нам нужна будет солнечная батарея площадью, не менее 12 кВтч / 0,6 кВтч/м2 = 20 м2.

Эту энергию необходимо запасти в аккумуляторных батареях, ёмкостью 12 кВтч / 12 В = 1000 Ач, или примерно 16 батарей по 60 Ач.

Для нормальной работы аккумуляторной батареи с солнечной панелью и её защиты потребуется контроллер заряда.

Чтобы преобразовать 12 В постоянного тока в 220 В переменного, нужен будет инвертор. Хотя сейчас на рынке уже в достаточном количестве представлено электрооборудование на напряжения 12 или 24 В.

Совет: В низковольтных сетях электроснабжения действуют токи значительно более высоких значений, поэтому для выполнения проводки к мощному оборудованию следует выбирать провод соответствующего сечения. Проводка для сетей с инвертором выполняется по обычной схеме 220 В.

Общие сведения

Перед тем как сделать солнечную батарею в домашних условиях, необходимо подробно изучить её устройство, принцип действия, преимущества и недостатки. Владея этой информацией можно правильно подобрать нужные составляющие, которые будут долго работать и приносить пользу.

Устройство и принцип работы

Конструкции всех типов работают на основе преобразования энергии, излучаемой ближайшей звездой, в электрическую. Происходит это благодаря специальным фотоэлементам, которые объединяются в массив и формируют общую конструкцию. В качестве преобразователей энергии используются полупроводниковые элементы, изготавливаемые из кремния.

Принцип действия солнечной панели:

Свет, идущий от Солнца, попадает на фотоэлементы.
Он выбивает свободные электроны с последних орбит всех атомов кремния.
Из-за этого появляется большое количество свободных электронов, которые начинают быстро и хаотично двигаться между электродами.
Следствием этого процесса становится выработка постоянного тока.
Затем он быстро преобразовывается в переменный и поступает в принимающее устройство.
Оно распределяет полученную электроэнергию по всему дому.

Преимущества и недостатки

Солнечные панели, сделанные своими руками, обладают рядом преимуществ перед заводскими конструкциями и другими источниками энергии. Благодаря этому устройства быстро набирают популярность и используются по всему миру.

Среди положительных сторон солнечных панелей следует выделить такие:

Простота установки. Она достигается за счёт использования минимального количества составных частей.
Экологичность. Такой способ выработки электричества не оказывает негативного воздействия на окружающую среду.
Отсутствие подвижных частей.
Электроэнергия поставляется независимо от распределительной сети.
Простота ухода. Конструкция не нуждается в частых профилактических мероприятиях, что значительно сокращает затраты времени и денежных средств.
Малый вес. Все батареи довольно лёгкие, поэтому их можно самостоятельно монтировать и не применять подъёмную технику.
Бесшумность. Во время работы установка не издаёт никаких неприятных и громких звуков. Это уменьшает негативное влияние и делает пребывание людей в доме более комфортным.
Длительный срок службы. Батареи, работающие от солнечной энергии, очень редко ломаются и могут прослужить своему владельцу не один десяток лет.

К недостаткам относят следующее:

Большие затраты сил и времени на изготовление.
Повышенная чувствительность к загрязнениям. Из-за этого конструкцию часто нужно чистить от пыли. В противном случае батарея не будет работать на максимальной эффективности.
Зависимость от погодных условий. В пасмурные дни процесс выработки электричества будет значительно менее интенсивным, чем в ясные.
Большие габариты. Для того чтобы обеспечить электричеством небольшой дом, необходимо смастерить довольно большую установку. Разместить её можно на крыше здания или на специально отведённых участках.
Отсутствие работоспособности в ночное время.

Как самостоятельно сделать солнечную батарею

Конечно, фотоэлементы самостоятельно сделать нельзя, их надо покупать. И остальные компоненты батареи продаются в магазинах электроники. Но сборка батареи из готовых компонентов заводского изготовления вполне доступна умелому самодельщику, знакомому с основами электротехники.

Инструменты

Для работы потребуются паяльник, оловянный легкоплавкий припой, ножовка по металлу, острый нож, отвёртки, плоскогубцы. Необходимы измерительные приборы – мультиметр или по отдельности вольтметр, амперметр, омметр.

Рабочий чертёж

Рабочие чертежи в совокупности составляют комплект рабочей документации. В их составе должны быть чертежи конструкции, собранной из фрагментов, и общая электрическая схема всей солнечной батареи, состоящей из нескольких крупных самостоятельных устройств. В проект должно быть включено техническое описание всего устройства, инструкция по эксплуатации и способы устранения некоторых типичных неисправностей.

Подборка компонентов

Для создания солнечной батареи необходимо иметь следующее:

силикатные пластины — фотоэлементы;
листы ДСП, алюминиевые уголки и рейки для создания конструктива (основного каркаса);
жёсткий поролон толщиной 1,5–2,5 см;
прозрачный элемент, выполняющий роль основания для кремниевых пластин;
эпоксидный компаунд или заменяющий его силиконовый герметик для наружных работ;
шурупы, саморезы;
электрические провода, диоды, клеммы;
рамку – выполняет роль основного каркаса, в котором располагается вся солнечная батарея. Состоит из основания – ДСП, USB, фанеры и прочих металлических или деревянных планок, уголков и саморезов для их соединения;
аккумуляторную батарею, которая является накопителем сгенерированной в светлое время суток электрической энергии с целью её дальнейшего использования;
инвертор – служит для преобразования постоянного напряжения в переменное, которое нужно для подключения к солнечной батарее любых бытовых приборов.

Инструкция по изготовлению

Создание солнечной батареи для многих людей, даже специалистов в технике, является делом незнакомым и непривычным. Особенно это относится к сборке больших солнечных панелей из сравнительно малых по размерам фотоэлементов. Поэтому необходимо тщательно изучить инструкции, пообщаться со специалистами и (желательно) немного потренироваться.

Объединение нескольких отдельных пластин

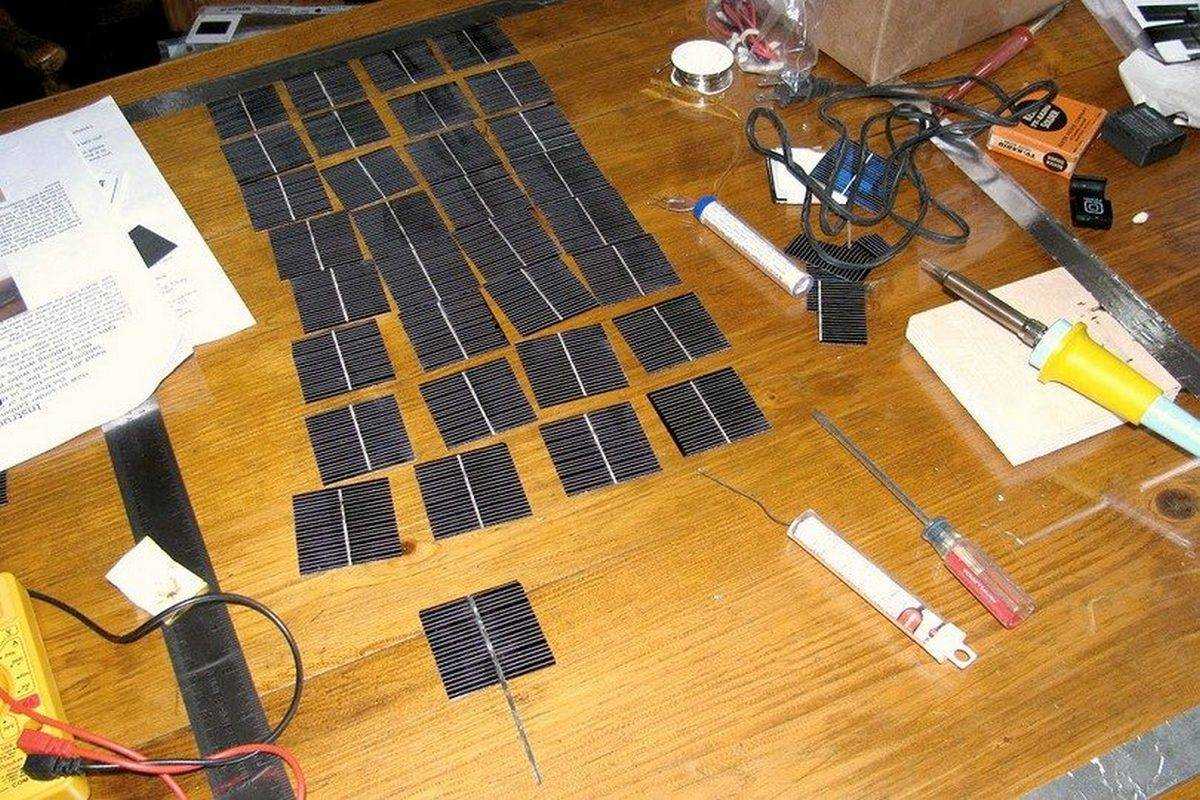

Отдельные фотоэлементы необходимо собрать в укрупнённые панели. Их раскладывают на столе рядом, между ними создают зазор примерно в 5 мм для температурного расширения отдельных элементов и проводами спаивают соответствующе схеме клеммы. Припой на основе олова, низкотемпературный, рекомендуется ПОС-61. Паяльник мощностью не более 45 Вт, но ещё лучше использовать паяльную станцию.

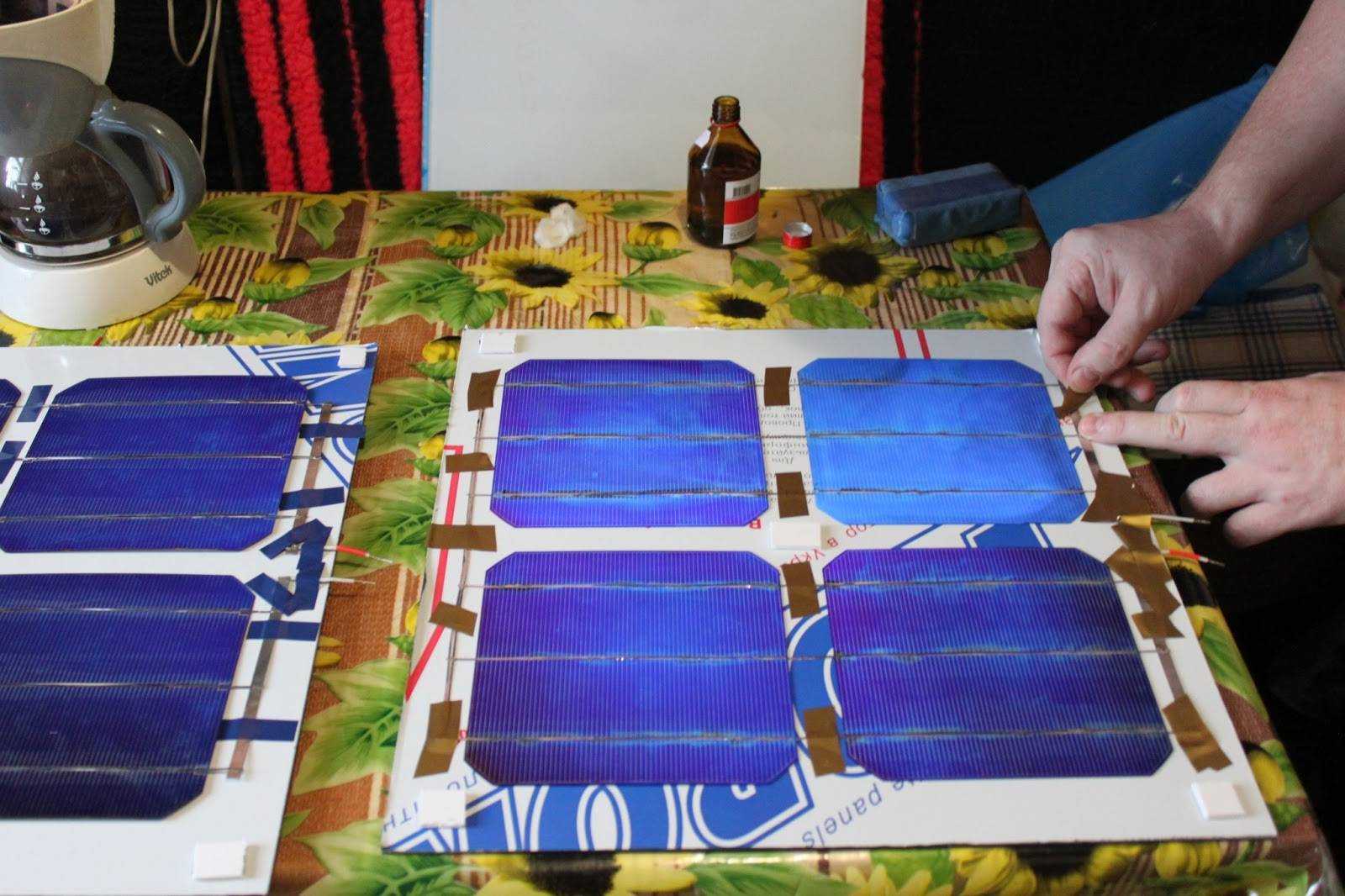

ФОТО: avatars.mds.yandex.netСборка панели из фотоэлементов

Изготовление рамы и защитного экрана

Рама является основанием солнечной панели. Может быть собрана с маленькими бортами из пластика, дерева или металлического профиля. В днище короба сверлятся отверстия диаметром 10 мм для притока охлаждающего панель воздуха. В короб укладывается демпфирующий лист поролона, а на него – панель спаянных фотоэлементов. Для защиты фотоэлементов от атмосферных осадков они накрываются прозрачным стеклом.

Сборка компонентов

Когда рама с уложенными фотоэлементами и защитным стеклом готова, следует проверить её работоспособность. Надо вынести сборку на солнце и подключить измерительные приборы. Если сборка фотоэлементов заработает, можно начинать сборку солнечной батареи из составляющих её компонентов. Структура солнечной батареи показана на рисунке.

ФОТО: avatars.mds.yandex.netСтруктурная схема солнечной батареи на даче
