Настройка пульта для rgb

Управление через смартфон

Управление современными адресными лентами легко
осуществляется через смартфон и Wi-fi.
Последовательность здесь следующая.

устанавливаете на телефон специальное приложение

Зачастую на корпусе контроллера указывают QR код,
отсканировав который, вы найдете нужную программу в интернете.

регистрируетесь и добавляете свое устройство

в настройках wi-fi на телефоне находите его

При первом подключении настраиваете девайс. Выбираете
последовательность свечения RGB (GBR, BRG), а
также тип ленты (ws2811, ws2812 и
т.п.)

Обязательно указываете количество пикселей. После этого
можно переходить к выбору эффектам свечения:

таймер (время вкл. и откл. ленты)

динамический режим (с регулировкой скорости и изменения эффектов)

Таких прописанных по умолчанию режимов может быть
несколько сотен!

яркость подсветки

Не понравились заводские настройки? Можете создать свою
собственную программу расцветки через ручную настройку динамического режима.

Более подробно с пошаговой установкой и настройкой множества других режимов работы можете ознакомиться из ролика ниже.

Помимо прочего такие умные контроллеры могут иметь
музыкальный процессор.

Они визуализируют звуки через встроенный микрофон телефона. Получается очень неплохой аналог цветомузыки в домашних условиях.

Песню можно записать в память смартфона и при ее
проигрывании эффекты будут аналогичными.

При выборе такого контроллера обратите особое внимание, что есть дешевые модели, которые при работе через wi-fi могут блокировать вам интернет. Поэтому заранее интересуйтесь у продавца о такой функции и покупайте только модели с одновременной работой интернета и управлением подсветкой

Поэтому заранее интересуйтесь у продавца о такой функции и покупайте только модели с одновременной работой интернета и управлением подсветкой.

Мигание светодиодами NeoPixel в ленте

В этом примере мы установим мигающий режим светодиодов в ленте NeoPixel – для этого все светодиоды должны включаться и выключаться одновременно, при этом цвет светодиодов может быть различный.

Arduino

#include <Adafruit_NeoPixel.h>

#define PIN 6 #define NUMPIXELS 7

Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);

void NeoBlink(int num, int wait) { for (int i = 0; i < num; i++) { pixels.setPixelColor(i, 35, 35, 35); } pixels.show(); delay(wait); for (int j = 0; j < num; j++) { pixels.setPixelColor(j, 0, 255, 0); } pixels.show(); delay(wait); }

void setup() { pixels.begin(); pixels.setBrightness(50); }

void loop() { NeoBlink(7, 500); }

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

#include <Adafruit_NeoPixel.h> #define PIN 6 #define NUMPIXELS 7

Adafruit_NeoPixelpixels(NUMPIXELS,PIN,NEO_GRB+NEO_KHZ800);

voidNeoBlink(intnum,intwait)

{

for(inti=;i<num;i++)

{

pixels.setPixelColor(i,35,35,35);

}

pixels.show();

delay(wait);

for(intj=;j<num;j++)

{

pixels.setPixelColor(j,,255,);

}

pixels.show();

delay(wait);

}

voidsetup()

{

pixels.begin();

pixels.setBrightness(50);

}

voidloop()

{

NeoBlink(7,500);

}

Что такое RGB контроллер

Как известно, светодиодная RGB лента, состоит из трех светодиодов:

красный

зеленый

синий

Соответственно, чтобы менять эти цвета, вам потребуется устройство, способное управлять тремя цветовыми каналами, включая тот или иной оттенок по вашему желанию.

На вход у него подается постоянное напряжение от блока питания (12 или 24 вольт).

А на выходе присутствует 4 клеммы:

V+ или просто “+”

Это единый плюсовой провод.

И те самые три отдельных канала, каждый под свой цвет R(красный) – G(зеленый) – B(синий).

Никаких кнопочек и переключателей на контроллере нет. А значит в комплекте с ним должен идти пульт дистанционного управления.

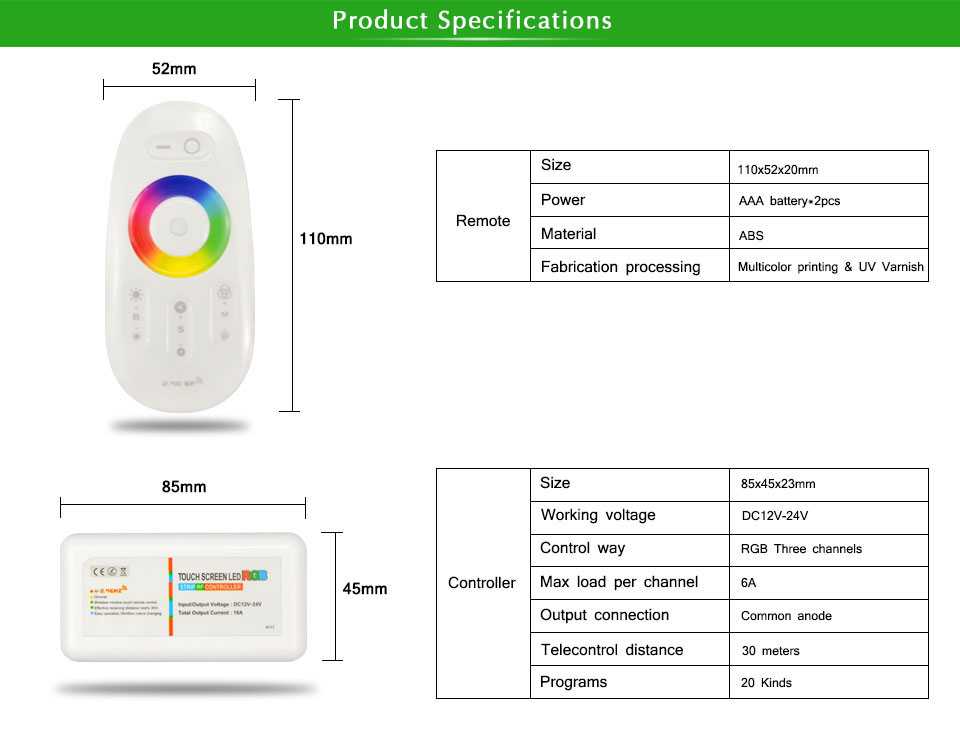

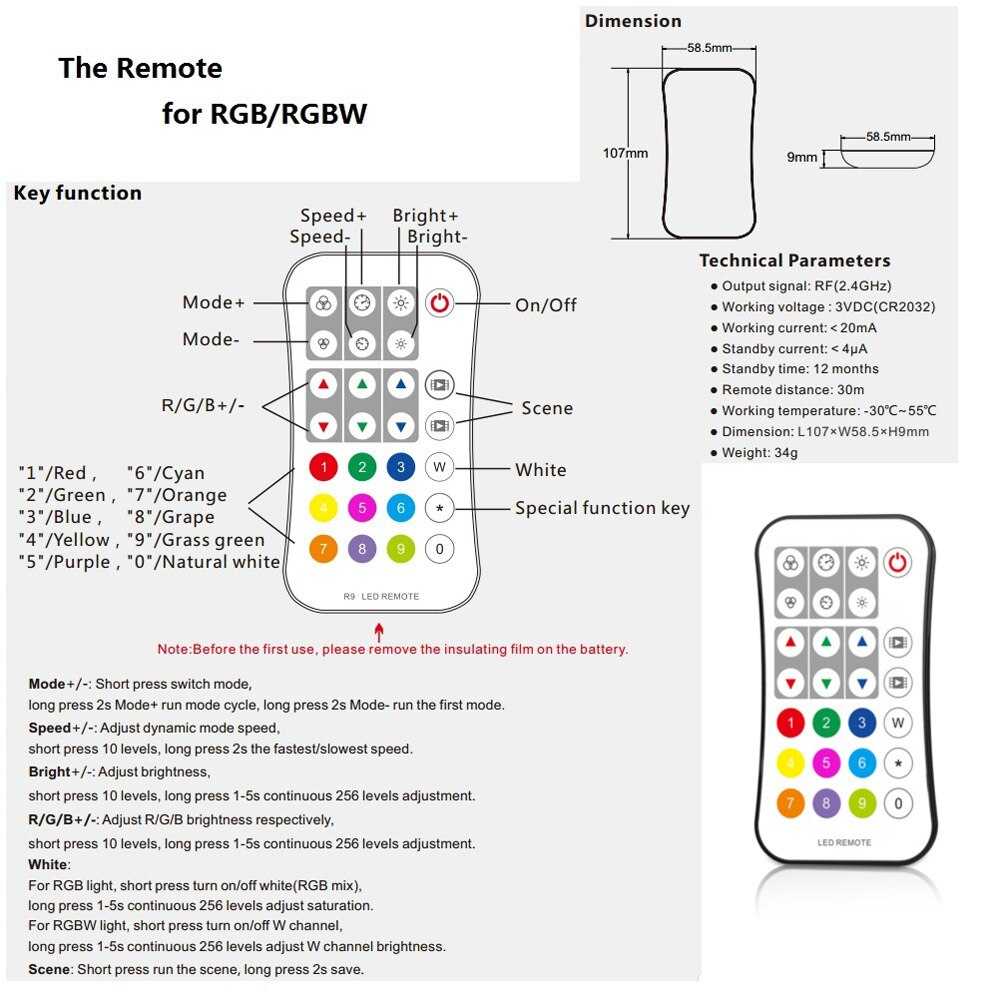

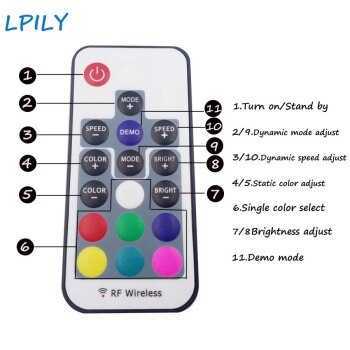

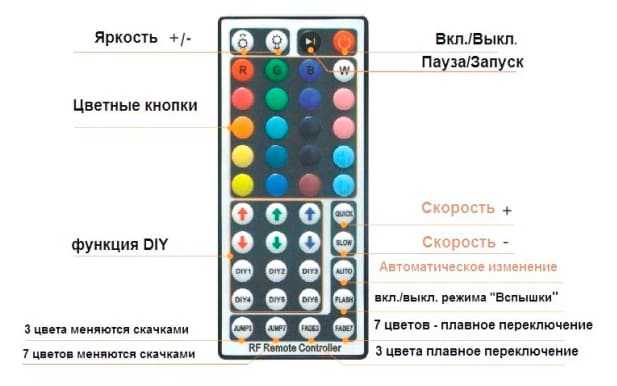

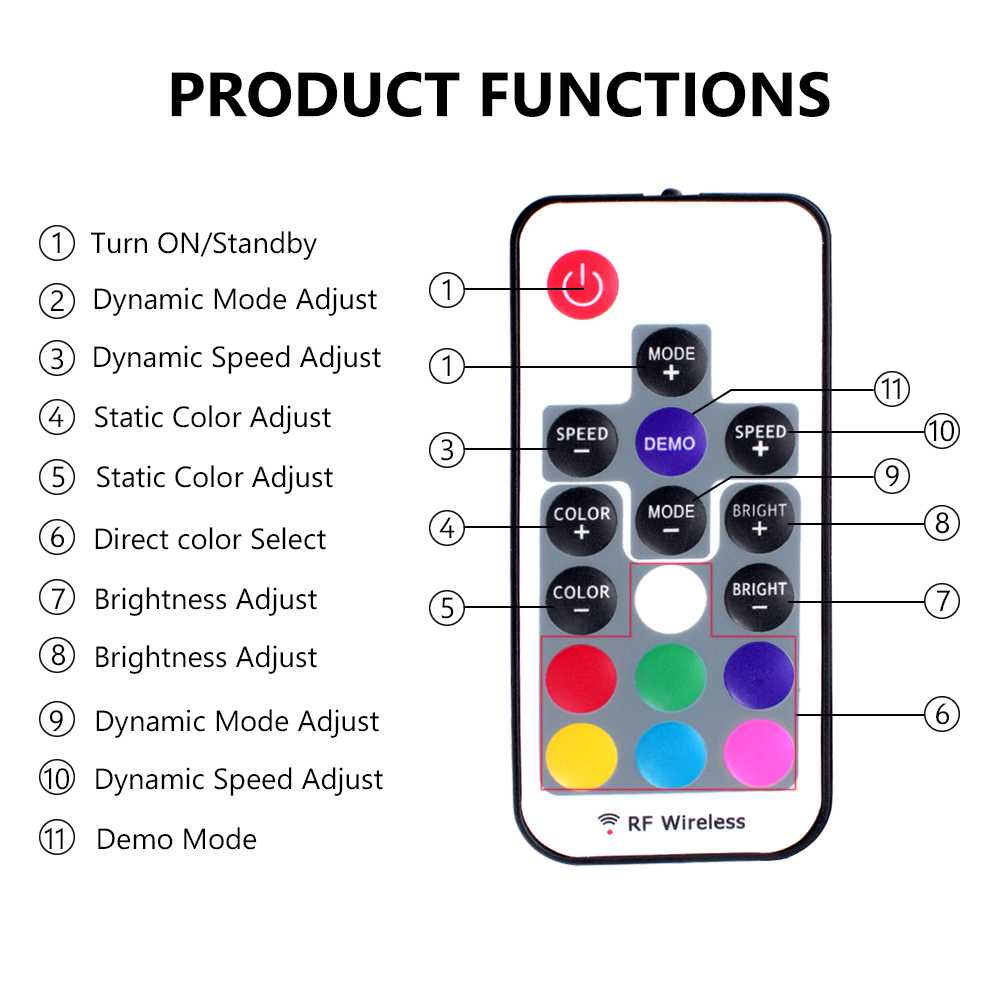

Даже простейшие модели пультов позволяют:

включать-выключать подсветку

диммировать Led ленту

выбирать цвета и изменять режимы свечения

Миниатюрный датчик движения

Существуют
подобного рода и датчики движения. То есть, не те здоровые коробки, которые
вешаются на стенах или под потолком, а такие же самые миниатюрные выключатели,
собранные на узкой плате.

Их также
встраивают в профиль или непосредственно в мебель. Главное их отличие – радиус
действия. Здесь уже речь идет не о нескольких сантиметрах, а о расстоянии в 2-3
метра.

Такие датчики
можно подключать для организации подсветки на потолке или на полу в коридоре.
Очень удобно их вставлять в плинтуса.

При наличии
такого датчика движения, достаточно войти в помещение и свет загорится
автоматически. При бездействии порядка 30 секунд, свет отключается.

Угол охвата
девайса около 100 градусов. Исходя из этого и рассчитывайте его размещение.

Реагирующий
на движение элемент, также необходимо выводить из корпуса. Просверливаете в
профиле или в светильнике отверстие нужного диаметра и выставляете колпачок
наружу.

Все
остальное вместе с проводами остается спрятанным внутри.

Пример программы

Что нужно для подключения светильника

Для подключения в схему RGB светодиодной ленты потребуются блоки:

собственно осветительный прибор нужной длины;
блок питания (возможно несколько);
RGB-контроллер;
усилитель (несколько);
соединительные провода;
выключатель питания;
коннекторы (но лучше освоить пайку).

Этот список полный, в конкретной схеме некоторые элементы могут отсутствовать.

Из инструментов понадобятся:

кусачки для отрезания проводов нужной длины;
монтерский нож для зачистки концов (а лучше – специальный съемник изоляции;
паяльник с расходниками (для настоящих мастеров).

Также понадобятся элементы крепления, но они подбираются по месту.

Светодиодная лента

Светодиодная лента представляет собой гибкую полосу, в основе которой лежит медный проводник, по всей площади размещаются светодиоды. Она разделена на модули. Модуль — это участок ленты, на котором установлено три светодиода и сопротивление. Благодаря такой конструкции можно удалить нерабочий участок и заменить его новым.

Светодиодные полоски имеют степень защиты. Подбирается она в зависимости от места применения и условий окружающей среды. Например, класс IP20 подойдёт только для сухих помещений, так как убережёт ленту только от пыли. Степень защиты IP68 надёжно защищает не только от пыли, но и от влаги, попаданий капель и брызг воды.

Варианты в силиконовой оболочке не боятся воды, но нагреваются намного сильнее.

Светодиодные полоски различаются по размерам установленных в них светодиодов, их потребляемой мощности, цвета и мощности светового потока. Позже мы рассмотрим, как определить какой мощности и сколько ленты нам понадобится для нужного и качественного освещения.

Как определить мощность светодиодной ленты

Параметр, на который необходимо обращать внимание в первую очередь. От него, как правило, зависит и количество излучаемого света. Ленты с более высокой потребляемой мощностью имеют больший световой поток

Он зависит от типа установленных светодиодов в модулях. Существует много типов разных светодиодов. Рассмотрим несколько из них на примере в таблице

Ленты с более высокой потребляемой мощностью имеют больший световой поток. Он зависит от типа установленных светодиодов в модулях. Существует много типов разных светодиодов. Рассмотрим несколько из них на примере в таблице.

Два типа светодиодов и способ их размещения в ленте.

На рисунке выше указано, сколько установлено светодиодов в одном метре LED-полосы. Каждый светодиод имеет индивидуальную потребляемую мощность, если вы знаете его тип, то мощность можно вычислить благодаря формуле и параметрам из таблицы ниже.

Путём несложных математических расчётов также можно посчитать потребление энергии одного метра ленты за один час работы, умножив количество светодиодов на их мощность.

Таблица характеристик основных типов светодиодов.

Пример расчёта: вы остановили свой выбор на LED-полосе с типом светодиода SMD3528, на площади в один метр количество элементов 60 шт. Лента зелёного цвета. Из таблицы: ток 20 мА (I), напряжение 3,2 В (U). Переводим миллиамперы в амперы 20/1000=0,02. P=I*U, 3,2*0,2=0,096 Вт. Количество светодиодов 60, мощность одного 0,096 Вт, следовательно 60*0,096=5,76 Вт. Мощность светодиодной ленты на метр составила 5,76 Вт. В одной катушке находится 5 м LED-полосы, 5*5,76=28,8 Вт, следовательно энергопотребление составит 28,8 Вт в час.

Совет эксперта

Стариков Михаил

Старший инженер-электроник

Задать вопрос

Обратите внимание, рассмотренный пример расчёта произведён для ленты, которая используется для декора, а не основного освещения. С основным освещением всё аналогично, только потребляемая мощность будет выше. Как правило, используется лента с компонентом 5050, которая оказывает большую нагрузку

К примеру, 5 м ленты белого цвета с количеством компонентов 60 шт потребляет: (3*20)/1000*3,2*60*5= 57,6 Вт. Мощность светодиодной ленты на метр составила 11,52 Вт

Как правило, используется лента с компонентом 5050, которая оказывает большую нагрузку. К примеру, 5 м ленты белого цвета с количеством компонентов 60 шт потребляет: (3*20)/1000*3,2*60*5= 57,6 Вт. Мощность светодиодной ленты на метр составила 11,52 Вт.

Производитель указывает мощность на упаковке товаров, но настоятельно рекомендуется проверять её перед монтажом. Может оказаться, что она не соответствует заявленной. Приведём наглядный пример разницы мощности светодиодных лент в таблице.

Таблица потребляемой мощности светодиодных лент разного типа.

Тип светодиода	Диодов на 1 метре	Мощность, Вт
SMD 3528	60	4,8
SMD 3528	120	7,2
SMD 3528	240	16
SMD 5050	30	7,2
SMD 5050	60	14
SMD 5050	120	25

Как выбирать нужный блок питания

Блок питания ленты подбирается исходя из нагрузки, которая к нему подключена. Для этого суммируется общая нагрузка всех подключаемых лент. В зависимости от удобства коммутации и мощности оборудования, в системе освещения может быть использовано два и более блока питания.

Для правильной и стабильной работы оборудования запас мощности устройства должен быть не менее 20% подключаемой нагрузки. Он позволяет снизить нагрев устройства.

Блок питания. На этикетке указаны характеристики.

Пошаговая инструкция по монтажу

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Выбор светодиодной ленты

Важной характеристикой светодиодной ленты для монтажа под шкафы на кухне является устойчивость к парам воды. Недостаточная влагозащищённость может привести к короткому замыканию, а, значит, и к риску возникновения пожара

При покупке ленты нужно обращать внимание на степень защиты оболочки, которая маркируется двузначным числом после латинских букв IР. Первая цифра указывает на защиту от пыли и грязи, механических повреждений

Вторая цифра — защита от влаги

Оценивается защищённость прибора или устройства по шкале от 0 до 9 по обоим параметрам

Вторая цифра — защита от влаги. Оценивается защищённость прибора или устройства по шкале от 0 до 9 по обоим параметрам.

По герметичности (влаго- и пылезащищённости) светодиодные лампы и ленты могут иметь маркировку:

IР33 — открытый тип токопровода, для кухонь не рекомендуется;
IР65 — односторонняя герметичность той стороны, на которой размещены электронные элементы, допускается для монтажа во влажной среде кухонного пространства;
IР67, IP68 — двухсторонняя, полная герметичность ленты — рекомендуется для монтажа на кухне.

Если у выбранной лампы или ленты со светодиодами недостаточная защищённость, необходимо использовать защитный плафон или специальные профили, чтобы в совокупности обеспечить должный уровень безопасности.

Чтобы светодиодная лента давала достаточно света, важно правильно выбрать удельную мощность, которая характеризуется количеством светодиодов на погонный метр. Каждый тип ленты может иметь различное число светодиодов

Это можно определить и визуально, и ознакомившись с характеристикой изделия

Это можно определить и визуально, и ознакомившись с характеристикой изделия.

Для декоративных целей обычно достаточно 30 или 60 светодиодов на метр. Чтобы полноценно осветить рабочую поверхность, лучше выбрать ленту со 120 или 240 диодами.

Подсчитывая освещённость, нужно учитывать потребляемую лентой мощность, помня, что по сравнению с лампами накаливания, световой поток светодиодов выше примерно в 5 раз.

Таблица. Расчёт мощности ленты

Тип светодиода	Количество диодов, шт./1 пог. м	Потребляемая мощность, Вт/1 пог. м
SMD-3528	60	4,8
SMD-3528	120	9,6
SMD-3528	240	19,2
SMD-5050	30	7,2
SMD-5050	60	15
SMD-5050	120	25

Цифры в маркировке ленты обозначают размер одного светодиода:

SMD-3528 — диоды размером 3,5х2,8 мм;
SMD-5050 — диоды размером 5,0х5,0 мм.

Для монохромных лент с указанными характеристиками световой поток, измеряемый в люменах и являющийся ещё одной характеристикой светодиодов, будет максимальным. Для полихромных лент RGB, цвет которых задаётся в зависимости от установок регулятора или контроллера управления, общее количество кристаллов в каждом диоде соответствует комбинации базовых цветов, включающихся не одновременно. Следовательно, при работе только части кристаллов, дающих определённый цвет, световой поток будет ниже.

Цвета монохромных диодов с собственным свечением кристалла бывают:

красный;
оранжевый;
жёлтый;
зелёный;
синий;
фиолетовый.

Цвет монохромных диодов характеризуется узким спектром свечения, что стоит учитывать при выборе подсветки. Цвет предметов и, главное, продуктов существенно искажается, они могут выглядеть не так как под естественным светом или освещенные люминесцентными лампами.

Белый монохромный светодиод представляет собой полупроводник, излучающий ультрафиолет с покрытием люминофором. Принцип действия аналогичен привычным для большинства люминесцентным лампам. Оттенок так же может быть от «тёплого» до «холодного» и указывается в виде соответствующей температуры свечения, измеряемой в Кельвинах как у привычных светодиодных ламп.

Цвет поверхности печатной платы, на которой расположены светодиоды, обычно белый, однако можно подобрать и другие цвета: коричневый, жёлтый, чёрный, которые будут лучше смотреться на мебели при открытой установке. Для удобства монтажа лента снабжена клейкой лентой на обратной стороне.

Протокол

Теперь, когда мы разобрались, как подключить нашу ленту к Arduino, нам надо понять, как ею управлять, для этого в даташите есть описание протокола, который мы сейчас и рассмотрим. Каждый светодиод WS2812B имеет один вход (DIN) и один выход (DO). Выход каждого светодиода подключается ко входу следующего. Подавать сигналы же надо на вход самого первого светодиода, таким образом, он запустит цепь, и данные будут поступать от первого ко второму, от второго к третьему и т. д. Команды светодиодам передаются пачками по 24 бита (3 байта, один байт на каждый цвет, первым передается байт для зеленого, потом для красного, и заканчивает байт для синего светодиода.

Вывеска из светодиодной ленты.

Порядок бит – от старшего к младшему). Перед каждой пачкой идет пауза в 50 мкс. Пауза больше 100 мкс воспринимается как окончание передачи. Все биты, будь то 0 или 1, имеют фиксированное время 1.25 мкс. Бит 1 кодируется импульсом в 0.8 мкс, после чего идет пауза в 0.45 мкс. Бит 0 кодируется импульсом в 0.4 мкс, после чего идет пауза в 0.85 мкс. Собственно, наглядная диаграмма на фото ниже. Так же допускаются небольшие погрешности в 0-150 нс на каждый фронт. Ну и следует учесть, что подобное необходимо повторить для каждого светодиода на ленте, после чего сделать паузу минимум в 100 мкс. Потом можно повторить передачу.

Глядя на все эти цифры, становится ясно, что сделать все это, используя стандартные функции digitalWrite, delay и тому подобные – попросту невозможно, ввиду их долгой работы и неточности. Реализовать подобный протокол можно только использовав специальные библиотеки вроде CyberLib или написав собственную на чистом Си или, того хуже для нынешнего программиста, на Ассемблере. Но не все так плохо, как кажется. Светодиоды WS2812B довольно таки популярны в Arduino сообществе, а это значит, что нам не придётся вдаваться в такие сложности, и достаточно выбрать одно из понравившихся решений.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — Кабель.РФ

Среди гибких осветительных конструкций светодиодная лента 12 В – самая распространенная. Низковольтный осветительный прибор удобен в применении и безопасен, но его нельзя подключать напрямую к сети.

Подключение и монтаж

Как они подключаются? Давайте рассмотрим на примере уже почти готовой подсветки. Допустим, у вас есть алюминиевый профиль, с проложенной Led лентой внутри.

Для начала
отщелкиваете заглушку и рассеиватель.

Чтобы добраться до проводов, срезаете термоусадку. Готовые комплекты Led подсветки, как раз таки идут уже с припаянными проводами и выведенным коннектором.

Так как
модуль выключателя занимает определенное место, один сегмент ленты придется
отрезать.

Далее переходим к паяльным работам.

Выбираете паяльник малой мощности (до 40Вт) и выпаиваете провода.

Теперь нужно правильно расположить модуль. Какие провода, куда должны подключаться?

На задней стороне ищите соответствующие подсказки и надписи. Например:

GND (-) и VCC (+) – это основное питание с блока

Led (-) и led (+) – выход на нагрузку

Если никаких
надписей нет или они стерлись, то ориентируйтесь следующим образом. На дальние
контакты от кнопки подается питание 12-24В, а ближние идут на саму ленту.

При таком расположении модуля (фото вверху), нижние контакты будут минусовыми, а верхние – плюсовыми.

Сначала припаиваете провода от блока питания.

После этого обязательно изолируйте соединения термоусадкой, чтобы исключить случайное замыкание внутри алюминиевого профиля на его корпус.

Далее жилками сечением 0,5-0,75мм2 соединяете лед ленту. Только не перепутайте плюс с минусом.

Зачастую
приходится делать подключение крест-накрест, дабы соблюсти полярность.

Эти провода также в обязательном порядке изолируются. Сам модуль выключателя приклеивается к поверхности короба на двухсторонний скотч.

Контроллер для RGB ленты

Считается, что многоцветную светодиодную полосу нельзя присоединить к источнику питания без контроллера. Его мощность выбирается, исходя из мощности ленты. Назначение этого прибора – создавать световые эффекты изменением яркости и цвета излучения. Для управления используется пульт, излучающий инфракрасные или радиоволны, или Wi-Fi. Более эффективно с точки зрения создания световых эффектов управление через интернет.

У большинства этих регуляторов 3 канала управления (отдельный на каждый цвет). Режимом работы подсветки можно управлять вручную или при помощи программ, заложенных в устройство. Анодом управляет микропроцессор, отключающий/подключающий цвета. К одному регулятору можно подключить полосу определенной длины (5 м или 2 отрезка по 5 м параллельно). Если параметр больше, в схему включается усилитель.

Нужно подобрать любые батарейки, которые способны дать напряжение, необходимое для конкретного светодиодного источника света, и спаять их (или поместить в специальный контейнер). На полосе с диодами указывается вольтаж, необходимый для одного метра. Данные по отдельным цепочкам доступны в справочниках.

Между источником света и блоком питания припаивается тумблер (плюс к плюсу). Такая лента может пригодиться так же при перебоях в подаче электроэнергии в городской квартире.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Что такое адресная светодиодная лента?

В первую очередь давайте рассмотрим, что вообще такое
цифровая Led лента, как она устроена и как работает?
По-другому ее еще называют адресной, умной или лентой “бегущий огонь”.

Главное отличие от обычных изделий заключается в присутствии на плате микросхем. Причем они могут быть как встроенными в сам светодиод.

Так и внешними.

Они позволяют управлять режимами работы каждого сегмента
по отдельности. Таким образом можно напрямую запускать и отключать свечение
любого светодиода или пикселя.

В данном случае пикселем называют ячейку из одного или
нескольких светодиодов сразу (обычно по 3 штуки).

Вы сможете управлять как яркостью, так и цветом любого
диода в ленте и при этом создавать совершенно потрясающие световые эффекты:

для автомобиля

для аквариума

на фасаде дома

на ёлке

Многообразие вариантов будет зависеть только от вашей фантазии.

Самые популярные светодиодные RGB-ленты

Ниже рассмотрим ленты со светодиодами SMD 3528 и SMD 5050, их особенности и отличия, ведь они используются чаще всего.

Все еще широко используются светодиоды типа SMD 3528. Несмотря на существование более современных кристаллов, эти лампочки стоят недорого и имеют неплохие характеристики, поэтому часто применяются для освещения помещений и поверхностей. Светодиоды ленты этого типа прямоугольные, размеры – три с половиной миллиметра на двадцать восемь миллиметров. Это легко запомнить, ведь модель светодиода назвали, исходя из его размера.

Светодиодная матрица SMD 3528

Кристаллы такого размера создают свет только одного цвета, они могут светиться либо холодным белым, либо теплым белым, синим, красным, зеленым или же желтым цветом. Цветной лента SMD 3528 называется, если ее светодиод состоит из трех кристаллов. Но из-за того, что количество кристаллов становится больше, их размеры уменьшаются, в результате чего один кристалл дает меньше света.

Несмотря на то, что в продаже имеются более развитые модели, лента SMD 3528 имеет свои преимущества:

доступность;
потребляет очень мало электроэнергии;
функциональность и простота установки;
для работы не требуется дополнительных устройств;
пользоваться и управлять ей очень просто.

К недостаткам этой ленты относится то, что кристалл не может менять цвета, и маленький размер светодиодов.

Эта разновидность ленты RGB может использоваться для подсветки и акцентирования внимания на определенных предметах в комнате, например стены, рисунков, телевизора.

SMD 5630

Размер светодиода ленты SMD 5050 равен 5,0 х 5,0 мм, то есть цифры в названии указывают на размер светодиодного чипа в миллиметрах. Такая конструкция делает ее очень гибкой, поэтому лента этого вида часто применяется для подсветки фасадов зданий, реклам, фонтанов, автомобилей. В этой модели диод состоит из трех кристаллов, которые могут быть одного цвета, а могут быть и разноцветными – красные, зеленые или синие.

Безопасность ленты SMD 5050 доказана, поэтому вашему здоровью ничего не грозит. При этом она может работать более 2 000 суток, что не может не радовать.

SMD 5050

Изучив и выбрав нужную модель, нужно определить, лента какой длины вам нужна для подсветки помещения. В метре ленты может быть минимум тридцать кристаллов и максимум сто двадцать штук в один ряд. Соответственно, если они располагаются в два метра, их количество умножается на два.

Для удобства расчета требуемой интенсивности освещения можно воспользоваться таблицей.

Технические параметры устройств разных видов

Место установки

Ну и в конце следует рассмотреть вопрос, где физически можно размещать блоки питания. Тут есть несколько рекомендаций:

в первую очередь вам необходимо обеспечить вокруг места установки БП воздушное пространство в 20см с каждой стороны. Оно требуется для естественной вентиляции.

нельзя его размещать возле нагревательных приборов и горячих поверхностей. Это ведет к перегреву и снижает максимально допустимую нагрузку для подключения.

если в схеме применяется два и более источника питания, то не располагайте их вплотную друг к другу.

не размещайте блок питания так, чтобы на него попадали прямые солнечные лучи.

не желательно размещать БП в местах, где в дальнейшем не будет доступа для его обслуживания. Всегда предусматривайте для этого какое-либо технологическое отверстие или съемную панель.

Правильная покупка светодиодной ленты на AliExpress.

Что еще можно сказать по сечению проводов? Например, лента 2812 на один диод потребляет порядка 60мА. При длине подсветки в 5 метров ток составит 18 Ампер!

По всем расчетным таблицам для такого тока требуются провода сечением 2,0-2,5мм2. Даже на самой ленте медные дорожки такого сечения не обеспечивают.

Поэтому, если хотите нормального свечения и яркости, даже на стандартные отрезки по 5 метров всегда подключайте питание с обоих концов.

Помимо сечения проводов важное значение играет и качество самих дорожек. Конечно, китайцы вам будут говорить, что у них самая лучшая продукция и никто не жаловался. Но как это проверить, не покупая изделие? Элементарно – запросите информацию по весу ленты

После этого сравните одинаковые модели от разных производителей

Но как это проверить, не покупая изделие? Элементарно – запросите информацию по весу ленты. После этого сравните одинаковые модели от разных производителей.

Так например, у ленты длиной 5м (60 светодиодов на метр) при весе менее 100гр просадки напряжения начинаются уже через 1,5 метра!

Объясняется это очень тонкими медными дорожками или некачественной медью в них.
