Схема плавного розжига и затухания светодиодов

Как реализовать плавное выключение светодиодов

Для реализации нам с Вами понадобятся такие компоненты:

1. Собственно светодиод.
2. Конденсатор (электролитический, большой емкости).
3. Диод.
4. Резистор, если используют светодиоды на 3.5 В.
5. Паяльник, олово, флюс.

Начнем с объекта. Куда можно поставить? Ну, тут все зависит от Вашей фантазии. Габаритные огни, салонный свет, подсветка приборов – и много других мест, куда можно вставить плавно выключающийся светодиод. Я в скором времени реализую плавное выключение салонного плафона, то есть, чтобы при закрытии дверей он горел еще некоторое время. Также, если Вы изготавливаете , в сочетании с ними получится не плохо.

Ну что же начнем. Назначение всех элементов, я думаю, понятно, но не лишним будет повториться. Светодиод нужен для того, чтобы излучались световые волны:). Конденсатор – этот элемент и сохраняет напряжение, которое расходуется при отключении питания. Диод – используется для того, чтобы ток не ушел на другие потребители, другими словами – исполняет роль своеобразного клапана (туда пускает, назад нет).

Изготовление плавно гаснущих светодиодов

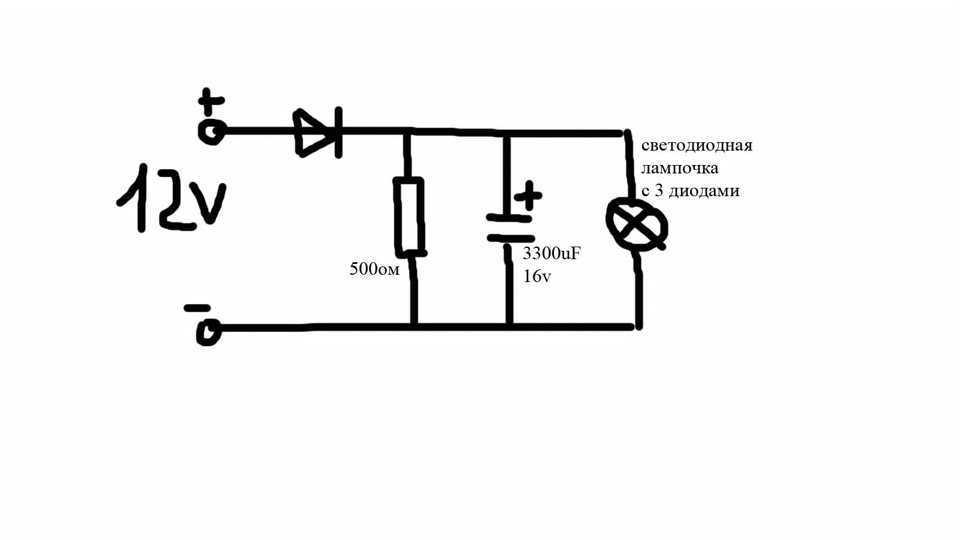

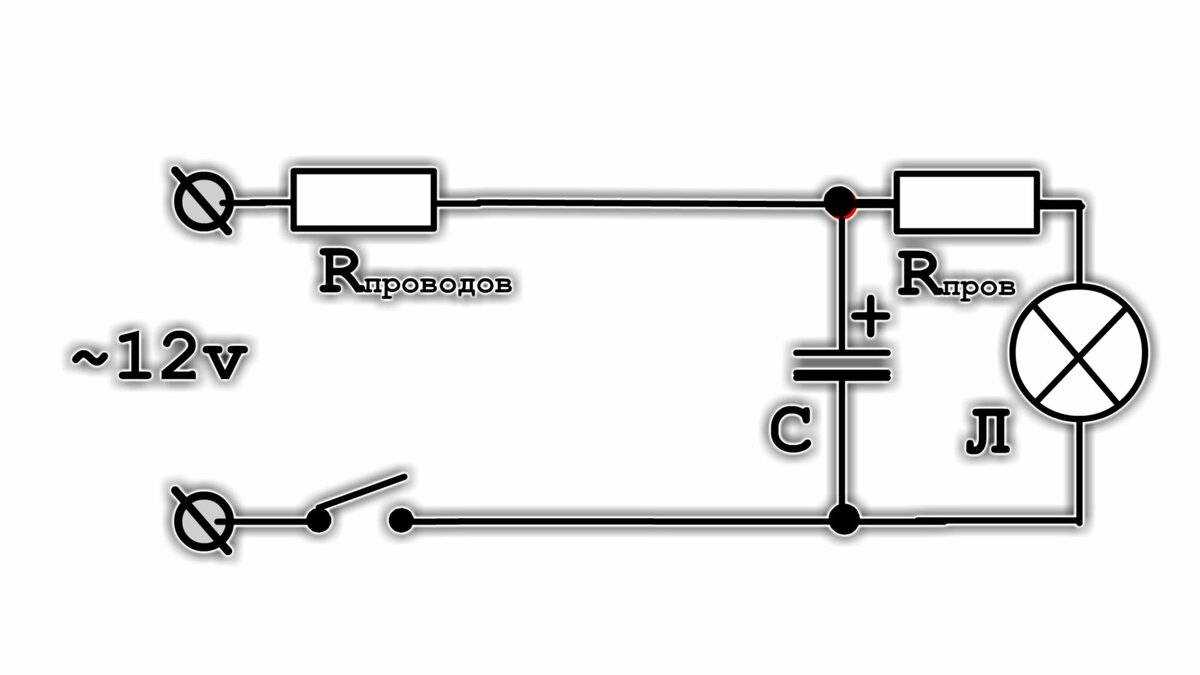

Набросаю такую вот интуитивно понятную схемку:

На схеме мы видим, что ничего сложного нет. Так что беремся за паяльник и вперед. Оговорюсь, что нужно узнать, как точно подключать компоненты. Электролитические конденсаторы имеют свойства разлетаться с выстрелом! Так что внимательно смотрим на фото:

Диод тоже важно правильно подключить:

Ну, вроде разобрались. Что касается номиналов деталей, диод подойдет почти любой, так как ток небольшой. Конденсатор – емкость подбираем индивидуально, чем больше емкость, тем дольше горит светодиод после отключения питания. Напряжение на конденсаторе минимум 16В.

Наверное многим хотелось добавить в свое авто что-то новое, сегодня я расскажу как сделать это без особых затрат и технических изменений в конструкции автомобиля. Устройство которое я сегодня хочу вам представить это не большая схема регулировки запуска и выключения нагрузки, в нашем случае осветительных приборов, освещения салона, подсветки приборной панели и т.д. Наше устройство позволит плавно включать и выключать любую из перечисленных нагрузок. Согласитесь куда приятнее когда при включении зажигания мы видим не резкое включение подсветки приборной панели, а плавный розжиг. То же можно сказать и о освещении салона и осветительных приборах.От слов перейдем к делу и перед тем как начать сборку предлагаю ознакомиться со схемой:

Для начала расскажу о том как она подключается. К VCC+ нам необходимо подвести постоянные 12 В от аккумулятора которые и будут питать нашу нагрузку. К REM мы подключаем те 12 В которые появляются после включения зажигания, именно они и будут инициировать розжиг и по их исчезновению схема будет гасить освещение. Соответственно к контактам LED+ LED- мы подключаем нашу нагрузку (в моем случае светодиоды) В качестве транзистора Т1 я использовал BC817 (аналог КТ503В) в качестве Т2 я взял IRF9540S. Если вы захотите увеличить время розжига вам необходимо увеличить номинал R2, для уменьшения соответственно понизить. Для управления временем гашения аналогичную операцию необходимо проделать с резистором R3. Теперь можно переходить к сборке. Для уменьшения размеров устройства я использовал поверхностный монтаж. Вот весь набор элементов, которые мне понадобились:

Платы были изготовлены по «ЛУТ» технологии из одностороннего текстолита.

Вот такое компактное устройство способное добавить эстетичности нашему автомобилю мы получили в итоге.

Расходы:1. Резисторы 0,25 руб\шт. х4 = 1 Руб2. BC817 = 3 руб.3. IRF9540S = 35 руб4. Конденсатор 8 руб 5. Клеммы 21,5

Итог: Всего за 70 руб. мы получаем довольно интересное устройство. P. S. Видео с работой устройства:

Есть случаи, когда необходимо обеспечить плавное включение светодиодов, применяемых для освещения или подсветки, а в некоторых случаях и выключение. Плавный розжиг может потребоваться по разным причинам.

Во-первых, при мгновенном включении свет сильно «бьет по глазам» и заставляет нас жмуриться и прищуриваться, выжидая, пока глаза привыкнут к новому уровню яркости. Этот эффект связан с инерционностью процесса аккомодации глаза и конечно имеет место не только при включении светодиодов, но и любых других источников света.

Просто в случае со светодиодами он усугубляется тем, что излучающая поверхность очень мала. Если говорить научным языком – источник света имеет очень большую габаритную яркость.

Во-вторых, могут преследоваться чисто эстетические цели: согласитесь плавно загорающийся или гаснущий свет – это красиво. Схема питания светодиодов должна быть усовершенствована должным образом. Рассмотрим два различных способа плавного включения и выключения светодиодов.

Ремонт драйвера

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

Как реализовать плавное выключение светодиодов

Для реализации нам с Вами понадобятся такие компоненты:

1. Собственно светодиод.
2. Конденсатор (электролитический, большой емкости).
3. Диод.
4. Резистор, если используют светодиоды на 3.5 В.
5. Паяльник, олово, флюс.

Начнем с объекта. Куда можно поставить? Ну, тут все зависит от Вашей фантазии. Габаритные огни, салонный свет, подсветка приборов – и много других мест, куда можно вставить плавно выключающийся светодиод. Я в скором времени реализую плавное выключение салонного плафона, то есть, чтобы при закрытии дверей он горел еще некоторое время. Также, если Вы изготавливаете , в сочетании с ними получится не плохо.

Ну что же начнем. Назначение всех элементов, я думаю, понятно, но не лишним будет повториться. Светодиод нужен для того, чтобы излучались световые волны:). Конденсатор – этот элемент и сохраняет напряжение, которое расходуется при отключении питания. Диод – используется для того, чтобы ток не ушел на другие потребители, другими словами – исполняет роль своеобразного клапана (туда пускает, назад нет).

Изготовление плавно гаснущих светодиодов

Набросаю такую вот интуитивно понятную схемку:

На схеме мы видим, что ничего сложного нет. Так что беремся за паяльник и вперед. Оговорюсь, что нужно узнать, как точно подключать компоненты. Электролитические конденсаторы имеют свойства разлетаться с выстрелом! Так что внимательно смотрим на фото:

Диод тоже важно правильно подключить:

Ну, вроде разобрались. Что касается номиналов деталей, диод подойдет почти любой, так как ток небольшой. Конденсатор – емкость подбираем индивидуально, чем больше емкость, тем дольше горит светодиод после отключения питания. Напряжение на конденсаторе минимум 16В.

Регулятор яркости светодиодной подсветки приборов авто.Схема плавного розжига светодиодов.

Многие автолюбители переделывают подсветку приборной панели своего авто с обычных ламп накаливания на светодиоды, и зачастую, особенно при использовании супер-ярких, приборка сияет как новогодняя елка и режет по глазам ярким свечением, что требует применения дополнительного устройства, с помощью которого можно регулировать уровень яркости, как говорится, на свой вкус. Вообще существуют два метода регулировки, это аналоговое регулирование, которая заключается в изменении уровня постоянного тока светодиода, и ШИМ регулирование, то есть периодическое включение и выключение тока через светодиод на регулируемые промежутки времени. При ШИМ-регулировке частота импульсов должна быть не ниже 200 Гц, иначе на глаз будет заметно мерцание светодиодов. Ниже приведена принципиальная схема простейшего блока, реализованного на микросхеме-таймере NE555, отечественным аналогом которой является КР1006ВИ1, эта микросхема и формирует широтно-импульсные сигналы управления.

Уровень яркости подсветки регулируется переменным резистором номиналом 50 кОм, то есть этим резистором изменяется скважность импульсов управления. В качестве регулирующего элемента применен N-канальный полевой транзистор IRFZ44N, который можно заменить, например, на IRF640 или подобный. Делать перечень примененных элементов наверно нет смысла, их в схеме не так уж и много, поэтому перейдем к рассмотрению печатной платы

Делать перечень примененных элементов наверно нет смысла, их в схеме не так уж и много, поэтому перейдем к рассмотрению печатной платы.

Печатная плата разработана в программе Sprint Layout, вид платы данного формата выглядит следующим образом:

Фото-вид платы ШИМ-регулятора LAY6 формата:

У многих возникает желание добавить к схеме регулятора эффект плавного розжига, и в этом нам поможет широко распространенная в интернете простенькая схемка:

На печатной плате мы разместили обе вышеприведенных схемы, и схему регулятора, и схему плавного розжига. LAY6 формат платы выглядит так:

Фото-вид LAY6 формата:

Фольгированный текстолит для платы односторонний, размер 24 х 74 мм.

Для установления желаемого времени розжига и затухания поиграйте номиналами резисторов, обозначенных на печатной плате звездочками, так же это время зависит от номинала электролитической емкости в схеме розжига, расположенной над выходным гнездом LED (С увеличением номинала конденсатора увеличится время).

Обращаем ваше внимание, что в схеме плавного розжига применен P-канальный MOSFET. Ниже показана цоколевка транзисторов:

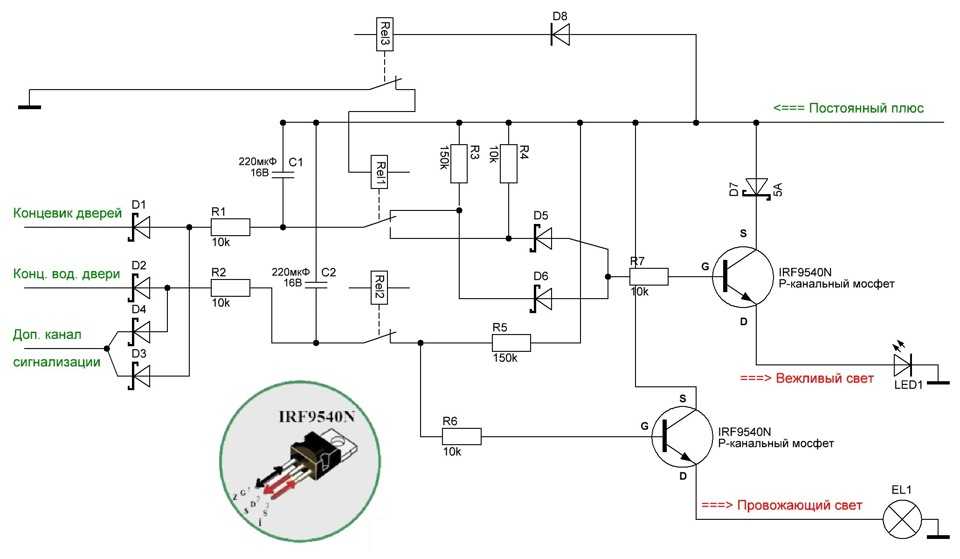

В дополнение к статье приводим еще один пример схемы с регулятором яркости и плавным розжигом светодиодов приборной панели авто:

Размер архива с материалами статьи – 0,4 Mb.

Главная » Дачный дом » Плавный розжиг и затухание светодиодов своими руками. Схема плавного включения светодиодов

Способы управления цветом свеченияRGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Способы реализации плавного включения

Прежде чем определиться со способами реализации плавного запуска, необходимо выяснить, как работают УВПЛ. Принцип действия приборов этого типа основывается на способности сначала понижать, а затем постепенно повышать напряжение до оптимальной величины. Устройство подключается в разрыв провода между лампой (светильником) и выключателем.

При подаче напряжения его величина повышается за счет схем плавного запуска. Они могут быть собраны на транзисторах, симисторах или тиристорах по схемам ФИР (фазоимпульсный регулятор). Скорость повышения напряжения может варьироваться в пределах нескольких секунд: многое зависит от того, по какой схеме был собран прибор. Мощность нагрузки чаще всего не превышает 1400 Вт.

Блок питания

Блок защиты выступает в роли устройства, обеспечивающего плавное включение. Применение приспособления одновременно с лампой позволяет постепенно понизить напряжение, поступающее к осветительному прибору. Вольфрамовая нить в этом случае не испытывает большой нагрузки, что позволяет продлить ее срок эксплуатации.

По мере того, как электрический ток проходит сквозь блок, напряжение падает (с 220 В до 170 В). Скорость варьируется в пределах 2-4 секунд. Использование блока защиты по назначению приводит к снижению потока света на 50-60%. Устройства Uniel Upb-200W-BL выдерживают до 220 В, поэтому необходимо подключать к ним лампочки такой же мощности.

Устройство можно устанавливать рядом с выключателями или приборами освещения.

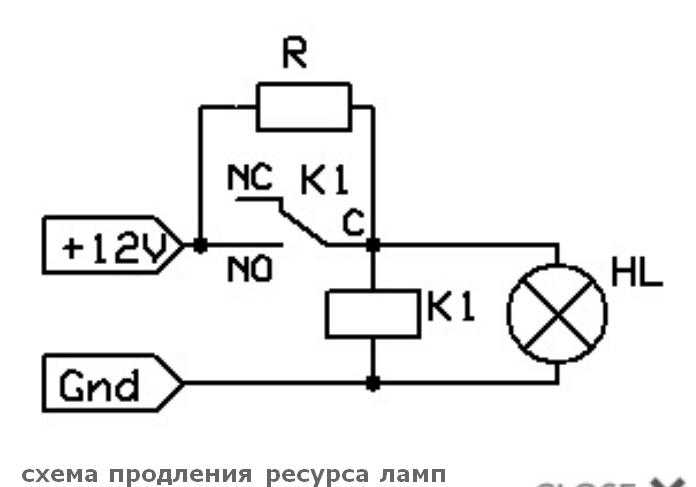

Устройство плавного включения

Механизм действия устройства плавного включения ламп накаливания (УПВЛ) такой же, как и у защитных блоков. Прибор имеет весомое преимущество – небольшой размер, поэтому его можно устанавливать в подрозетник (за выключатель), внутри распределительной коробки и потолочной лампы (под колпак). Подключение УПВЛ должно осуществляться последовательно, начиная с соединения прибора к фазному проводнику.

Диммирование

Диммеры обладают способностью регулировать электрический ток, поэтому эти приборы часто устанавливают в жилых помещениях. Устройства меняют яркость света, который дают галогеновые, светодиодные или лампы накаливания.

Реостат или переменный резистор считают простейшим диммером. Прибор был изобретен в 1847 году Кристианом Поггендорфом. С его помощью можно регулировать силу электрического тока и напряжение. Устройство состоит из нескольких деталей:

• проводник;
• регулятор сопротивления.

Сопротивление меняется плавно. Чтобы уменьшить яркость света, напряжение снижают. В этом случае величины, обозначающие силу тока и сопротивление, будут высокими, что спровоцирует перегрев осветительного прибора.

Популярные статьи Фиалка махровая из бисера

К диммерам относят также автотрансформаторы. У этих приборов коэффициент полезного действия достаточно высок. Напряжение подается неискаженным, частота оптимальная – не более 50 Гц. Существенный минус автотрансформатора – большой вес. Чтобы управлять ими, человек должен приложить максимум усилий.

Электронный вариант – наиболее простой и доступный прибор, с помощью которого можно контролировать силу тока. Основная деталь компактного устройства – переключатель (ключ), которым управляют тиристорными, симисторными и транзисторными полупроводниками.

Выделяют несколько способов регулирования диммера:

• по переднему фронту;
• по заднему фронту.

Подающееся на лампы накаливания напряжение можно регулировать обоими способами.

Совместимость” диммеров и лампочек

Выше уже было описано, что совместимость лампы и устройства играет одну из важнейших ролей во всем процессе. Но что делать, если хочется поставить светодиодную лампочку, вместо обычной лампы накаливая.

Скорее всего, ничего катастрофически страшного не произойдет, точнее говоря, все будет работать так, как и работала раньше. Светодиодная лампа будет выдавать более яркий свет и прослужит дольше, вот только КПД всего механизма резко понизится.

Давайте рассмотрим несколько вариантов, при которых вся система собрана неправильно:

1. Потеря производительности. Ставя, например, светодиодные лампы, люди хотят сэкономить и сделать помещение более ярким. Но по факту, все не сильно изменится, ведь устройство рассчитано на другие мощности. Значит по факту, расход будет прежним, а видимых изменений не будет. Для обычного глаза это практически незаметно, но вот если взять специальные приборы, все станет понятно.
2. Возможно, при неправильном подборе мощностей, лампа попросту не будет гореть. Но это не значит, что что-то испортилось.
3. Возможность поломки диммера. Не исключено, что устройство откажется работать как полено через какой-то промежуток времени, например, превратится в обычный выключатель света, а вскоре и этого не станет. Такое возможно, ведь все рассчитано на одни определенные мощности, и ни как не под другие.

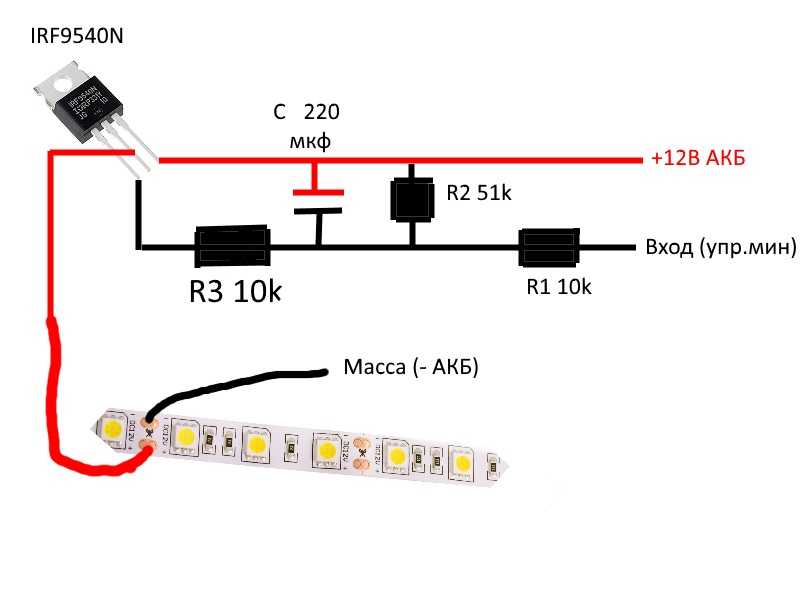

Изготовление плат и сборка устройства для плавного розжига светодиодов

Приветствую всех начинающих электронщиков и любителей радиотехники и тех, что любит что-то поделать своими руками. В данной статье я постараюсь убить сразу двух зайцев: постараюсь вам рассказать о том, как самому сделать печатную плату отличного качества, которая ничем не будет отличаться от заводского аналога, тем самым мы с вами будем делать устройство для плавного розжига и затухания светодиодов. Данное устройство можно будет использовать в автомобиле для подключения светодиодов. Например, как в этой самоделке.

Для работы нам понадобятся:

• Транзисторы – IRF9540N и КТ503;
• Конденсатор на 25 V 100 пФ;
• Диод выпрямительный 1N4148;
• Резисторы: R1 – 4.7 кОм 0,25 Вт;
• R2 – 68 кОм 0,25 Вт;
• R3 – 51 кОм 0,25 Вт;
• R4 – 10 кОм 0,25 Вт.

Клеммники винтовые, 2-х и 3-х контактные, 5 мм Текстолит односторонний и FeCl3 – хлорное железо

Ход Работы.

Первым делом нам необходимо подготовить плату. Для этого отмечаем на текстолите условные границы платы. Края платы делаем чуть больше чем рисунок дорожки. После того как отметили края границ можно начать вырезать. Вырезать можно ножницами по металлу, а если их под рукой нет, то можно попробовать вырезать с помощью канцелярского ножа.

После того как вырезали плату, ее нужно отшлифовать. Для этого наждачкой с зернистостью Р800-1000 прошкуриваем под водой плату. Далее сушим и обезжириваем поверхность 646-м растворителем. После чего прикасаться к плате не рекомендуется.

Далее скачиваем программу, что находится в конце статьи, SprintLayout и с помощью ее открываем схему платы и распечатываем ее на лазерном принтере на глянцевой бумаге

Важно, чтобы при печати в настройках принтера была выставлена высокая четкость и высокое качество изображения

Затем необходимо будет утюгом подогреть подготовленную плату и приложить на нее нашу распечатку и утюгом хорошенько проутюжить плату в течение нескольких минут.

Далее дадим плате немного остыть, после чего опустим ее на несколько минут в чашку с холодной водой. Вода позволит легко отодрать глянцевую бумагу от платы. Если глянец целиком не отодрался, то можно просто скатывать потихоньку пальцами остатки бумаги.

Затем необходимо будет проверить качество дорожек, если имеются незначительные повреждения, то можно подкрасить плохие места простым маркером.

Итак, подготовительный этап завершен. Осталось протравить плату. Для этого насаживаем нашу плату на двухсторонний скотч и приклеиваем ее на небольшой кусок пенопласта и опускаем ее в раствор хлорного железа. Чтобы ускорить процесс травления можно покачивать чашку с раствором.

После того как лишняя медь стравится необходимо будет отмыть плату в воде и с помощью растворителя очистить тонер с дорожек.

Осталось просверлить дырочки. Для нашего устройства были использованы сверла диаметром в 0.6 и 0.8 мм.

Далее необходимо облудить плату. С помощью кисточки смазываем плату флюсом и паяльников лудим дорожки. На жало насаживаем больше припоя и аккуратно проводим по дорожкам.

Важно не перегревать дорожки иначе можно их повредить

Осталось собрать наше устройство. Предварительно схему с обозначениями рекомендуется распечатать на обычной бумаге и, ориентируясь по нему расположить все элементы на плате.

После того как все припаяно, надо полностью очистить плату от флюса. Для этого тщательно протрите плату тем 646 растворителем и хорошенько промойте щеткой и с мылом и высушите.

После просушки подключаем и проверяем с помощью мультиметра работоспособность сборки. Для этого подключаем «постоянный плюс » и «минус» к питанию а вместо светодиодов подключаем мультиметр и проверяем нет ли напряжения. Если есть напряжение, то значит что флюс смут не полностью.

Как видите процесс изготовления платы не очень и сложный процесс. Данный способ изготовления платы называется ЛУТом (лазерно-утюжная технология). Как было сказано выше, данная сборка может быть использована для плавного розжига светодиодов в автомобиле (плавный розжиг панели приборов: дефлекторов, спидометра, подсветки салона, подсветки ручек), или же в любых других местах, где используются светодиода и питание в 12 вольт – даже на велосипед

Всем спасибо за внимание! С удовольствием отвечу на все Ваши вопросы!

Архив с программами и схемой – С К А Ч А Т Ь

Удачи на дорогах!!!

ОБЯЗАТЕЛЬНО !!!

Приборы, действия и свойства которых вам мало известны, особенно самоделки, подключайте через предохранители.

Схемы плавного включения и выключения светодиодов

Разбирать громоздкие схемы не имеет смысла, т.к. для решения большинства задач справляются простые устройства, работающие на элементарных схемах. Рассмотрим одну из таких схем плавного включения и выключения светодиодов. Несмотря на простоту, она имеет ряд плюсов, высокую надежность и низкую себестоимость.

Состоит из следующих деталей:

• VT1 – полевой транзистор IRF540;
• C1 – конденсатор емкостью 220 mF и напряжением 16V;
• R1, R2, R3 – резисторы номиналом 10, 22, 40 kOm соответственно;
• LED – светодиод.

Работает от напряжения 12 Вольт по следующему алгоритму:

1. При включении схемы в цепь питания через R2 протекает ток.
2. В это время C1 набирает емкость (заряжается), что обеспечивает постепенное открытие полевика VT
3. Возрастающий ток на затворе (вывод 1) протекает через R1, и заставляет постепенно открываться сток полевика VT
4. Ток уходит на исток все того же полевика VT1 и далее на LED.
5. Светодиод постепенно усиливает излучение света.

Затухание светодиода происходит при снятии питания. Принцип обратный. После отключения питания, конденсатор C1 начинает постепенно отдавать свою емкость на сопротивления R1 и R2.

Главный элемент – это полевой n-канальный MOSFET транзистор IRF540, все остальные полупроводниковые приборы играют вспомогательную роль (обвязка). Стоит отметить его важные характеристики:

• ток стока: до 23 Ампер;
• полярность: n;
• напряжение сток – исток: 100 Вольт.

Более детальную информацию, в том числе и ВАХ, можно найти на сайте производителя в datasheet.

Доработанный вариант с возможностью настройки времени

Рассмотренный выше вариант предполагает использование устройства без возможности регулировки времени розжига и затухания LED. А иногда это необходимо. Для реализации всего лишь нужно дополнить схему несколькими элементами, а именно R4, R5 – регулируемые сопротивления. Они предназначены для реализации функции подстройки времени полного включения и выключения нагрузки.

Рассмотренные схемы плавного розжига и затухания отлично подойдут для реализации дизайнерской подсветки в автомобиле (багажник, двери, область ног передних пассажиров).

Еще одна популярная схема

Вторая самая популярная схема плавного включения и выключения светодиодов очень похожа на две рассмотренные, но сильно отличаются по принципу работы. Управление включением происходит по минусу.

Отличия схемы от рассмотренных ранее. Главное отличие – это другой транзистор. Полевик обязательно нужно заменить на p – канальный (маркировка указана на схеме ниже). Нужно «перевернуть» конденсатор, теперь плюс кондера пойдет на исток транзистора. Не забывайте, доработанный вариант имеет питание с обратной полярностью.

Покупать или делать самому

Первейший вопрос, возникающий при необходимости включения в схему модуля плавного розжига светодиодов, это сделать ли его самостоятельно или купить. Естественно, легче приобрести готовый блок с заданными параметрами. Однако у такого способа решения задачи есть один серьезный минус – цена. При изготовлении своими руками себестоимость такого приспособления снизится в несколько раз. Кроме того, процесс сборки не займет много времени. К тому же, существуют проверенные варианты устройства – остается лишь обзавестись нужными компонентами и оборудованием и правильно, в соответствии с инструкцией их соединить.
