Диммер для светодиодных ламп 220в: классификация изделий, схемы подключения с дистанционным управлением и изготовление своими руками

Диммер: разновидности и их особенности

Современный выключатель диммер можно классифицировать по двум признакам: по типу управления и виду ламп, с которыми они могут работать. Начнем по порядку и для начала разберемся с тонкостями управления данными устройствами. В этом отношении все диммеры можно разделить на модульные, устанавливаемые в монтажную коробку и моноблочные.

Модульные диммеры – их установка производится в распределительном щитке. Управление освещением осуществляется с помощью выносной кнопки или специального клавишного выключателя. Обычным нажатием производится включение и выключение осветительных приборов, а регулировка яркости света производится после длительного (пятисекундного) нажатия клавиши вверх или вниз. В жилых помещениях такие устройства обычно не используются – они больше подходят для установки в подъездах и на лестничных клетках.
Выключатель с диммером, устанавливаемый в монтажную коробку. Это довольно небольшое устройство, способное уютно разместиться в обычном подрозетнике или распределительной коробке – их управление, как и в предыдущем случае, осуществляется с помощью выносной кнопки или клавишного выключателя.
Моноблочные диммеры – именно это устройство знакомо многим людям. Его в большинстве случаев устанавливают вместо обычного выключателя
Поворотно-нажимные. Включение света осуществляется после нажатия на ручку, а регулирование освещенности путем ее вращения в одну или другую сторону.

. Это самый распространенный в быту диммер, который благодаря своей востребованности имеет массу подвидов. По способу управления их можно разделить на такие виды.

Поворотные. И включение, и выключение освещения производится путем поворота ручки – щелчок в крайнем левом положении включает и выключает свет, а дальнейшее вращение ручки по часовой стрелке увеличивает освещенность.

Клавишные. Внешне такой диммер похож на двойной выключатель. Левая клавиша отвечает за включение и выключение освещения, а правая за регулировку его интенсивности.

Сенсорные. В некотором роде они похожи на клавишные, только вместо кнопок оборудованы сенсорами. С левой стороны находятся сенсоры включения и выключения, а с правой – сенсоры регулировки. Этот электронный диммер имеет один нюанс – регулировка освещенности осуществляется ступенчато, т.е. в шесть или семь фиксированных положений. Но, несмотря на это, переключение производится достаточно плавно.

Диммеры с пультом ДУ. Если речь идет у дистанционном регулировании освещенности, то в большинстве случаев имеется в виду комбинированная модель диммера – регулировка, как, в общем-то, и включение света, может выполняться как с пульта ДУ, так и вручную.

Сенсорный диммер фото

Теперь можно смело переходить к изучению разновидностей диммеров в зависимости от типа осветительных приборов. Как ни странно, но практически для каждого типа ламп существует свой вид диммеров. Объясняется это особенностями и разнообразием современных ламп.

Диммер для ламп накаливания и их галогенных сородичей, работающих от напряжения 220V. Это самые простые устройства, работающие по принципу изменения напряжения в большую или меньшую сторону. Проблем с такой регулировкой не возникает, за исключением одного нюанса – с понижением подаваемого на лампу напряжения изменяется спектр свечения лампы. Мало кому нравится красноватый свет, характерный для слабого накала спирали.
Диммер для низковольтных галогенных ламп. Вся проблема регулирования яркости 12 и 24 вольтовых ламп заключается в наличии в сети электропитания понижающего трансформатора. Если в цепи установлен обмоточный трансформатор, то использовать необходимо диммер с маркировкой «RL», а если речь идет об электронной системе понижения напряжения, то нужен диммер с маркировкой «C». В идеале нужно приобрести диммер со встроенным понижающим трансформатором.
Диммер для энергосберегающих ламп и обычных люминесцентных. Это самый проблемный тип ламп – диммировать обычные люминесцентные лампы со стартером вообще невозможно. Если хотите получить возможность регулировать люминесцентные лампы, в том числе и энергосберегающие лампы, то их нужно оснастить электронным пускателем типа ЭПРА.
Диммер для светодиодных ламп. Это особый вид устройств, принцип работы которых основан не на изменении подаваемого на лампу напряжения, а на изменении длительности импульса частоты тока. Мерцать от этого они не станут, так как рабочая частота электрического тока для светодиодных ламп находится в пределах 300кГц.

Ну вот, с разновидностями и особенностями различных устройств для регулирования освещенности разобрались, теперь пора заняться их установкой.

Клавишный диммер фото

Возможные ошибки при монтаже

Установка диммера не вызывает сложности, но новички могут допустить ряд ошибок. К типичным проблемам относятся:

использование светорегулятора при повышенных температурах – оптимальная предельная температура составляет 27-30 градусов;
нагрузка должна составлять не менее 40-45 В, иначе падает срок службы диммера и лампы;
неправильный выбор диммера под конкретную лампочку;
использование регулятора для LED ленты в лампе и наоборот.

Последние 2 ошибки являются самыми распространенными. Перед началом монтажа нужно убедиться, что диммер подходит под лампочку, и только после этого начинать установку.

Применение и экономия энергии

А еще диммеры здорово продлевают срок службы лампочек и светодиодов.

Вы наверняка замечали, что чаще всего лампочки перегорают в момент включения света. Если же их включать через регулятор, выставленный не на максимально возможную мощность, а чуть ниже, то вы забудете что такое замена ламп в светильниках.

Еще диммеры очень любят все дизайнеры, ведь с их помощью любой светильник превращается в элемент декора.

Здесь уже не столь важен яркий свет, а требуется только небольшое свечение самой спирали.

Правда сделать все это можно и гораздо проще, просто изменив схему подключения ламп.

При этом многие заблуждаются, думая что уменьшив яркость лампочек с помощью диммера на 50%, они тут же начнут экономить эл.энергию в два раза. Как бы не так.

Экономия в этом случае составит максимум 15%, а то и меньше. Это вам не последовательное подключение ламп, когда большая часть энергии превращается не в свет, а в тепло.

Благодаря чему можно самостоятельно смастерить экономный инфракрасный обогреватель.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

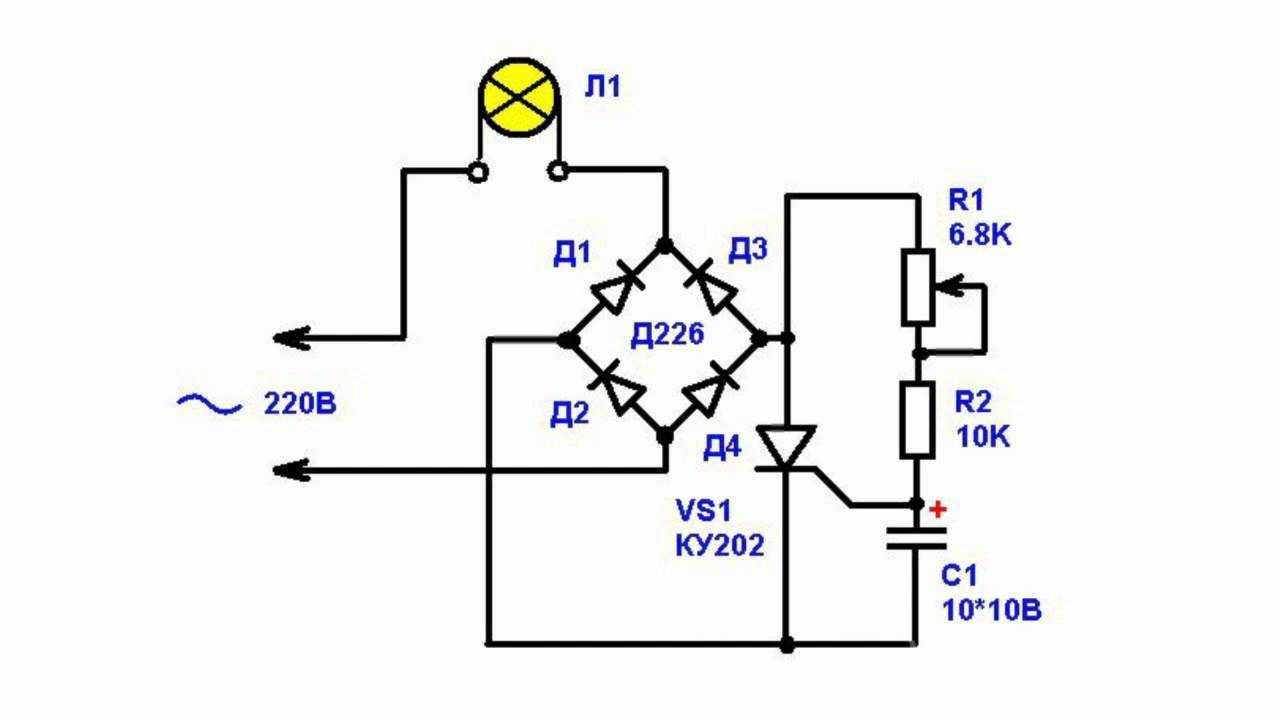

Схема простого диммера для сборки своими руками

При наличии свободного времени, желания и навыков работы с паяльником, а также зная основы электротехники, диммер для светодиодного светильника можно изготовить самостоятельно своими руками.

Схема диммера для светодиодных ламп на 220 В несложная, поэтому ее достаточно просто найти в сети интернет или в иных информационных изданиях. Приобрести необходимые запасные части можно как в магазинах радиоэлектроники, так и через интернет.

Далее мы предлагаем к рассмотрению вариант схемы диммера, служащего для управления работой светодиодного светильника:

Схема регулятора яркости светодиодов, работающая на принципе широтно-импульсной модуляции

Для начинающих пользователей, желающих изготовить подобное устройство своими руками, может оказаться полезным следующее видео:

Возможность использования диммера в схемах управления работой светодиодных источников света значительно расширила спектр использования и технические возможности подобных светотехнических устройств

Она позволила не только украсить пространство, в котором живет человек, но и снизить энергопотребление, что очень важно на современном этапе развития нашей цивилизации

Ответы на распространенные вопросы

Вопрос №1. Какими отличиями обладают диммеры Legrand?

автоматическое включение / отключение;
голосовой либо звуковой тип управления;
возможность дистанционного управления;
основной элемент smarthouse.

Вопрос №2. Какой регулятор практичнее: клавишный или роторный?

Свето-регуляторы кнопочные имеют встроенный контролер, который позволяет запоминать нужную величину освещения. Нет необходимости при каждом включении регулировать до нужного уровня.
Роторные диммеры – не имеют встроенного микро-контролера, поэтому каждый раз при включении нужно проворачивать рукоятку на нужный уровень. Такие виды не имеют функциональной памяти, поэтому и имеют меньшую стоимость.

Вопрос №3. Зачем используют диммеры?

Элементы регулирования позволяют создать нужную величину освещения под разные мероприятия:

чтение книги;
работа за компьютером;
концертные / театральные постановки;
рисование либо черчение;
спортивные состязания.

Изменение величины света позволяет снизить потребляемую мощность сети, соответственно снижается электропотребление, экономятся расходы.

Вопрос №4. Какие основные разновидности диммеров LEGRAND?

одинарный – такой тип работает только с одной лампочкой либо работать с несколькими источниками объединенных в группу;
групповой – работающий с определенной группой. Таким образом, можно освещать помещение неодинаковой величиной. На рабочем месте может больше света, в нерабочей части комнаты –меньше.

Сенсорный диммер для светодиодных лент

Этот маленький девайс стал широко применяться при подключении светодиодных лент. Благодаря своим габаритам, его можно смонтировать непосредственно в корпус алюминиевого профиля.

Подключение происходит путем напайки проводов от светодиодной ленты с одной стороны и проводов питания от блока с другой.

На плате имеется сенсорная площадка реагирующая на легкие нажатия. Коротким нажатием подсветка включается или выключается. Длительное нажатие дает возможность плавно регулировать световой поток от минимального до максимального.

Рассчитаны такие экземпляры обычно на напряжение вольта.

Есть модели на которые вообще не нужно нажимать. Они реагируют на приближение предмета или руки, так называемые смарт диммеры.

Они представляют из себя светорегуляторы на основе инфракрасного сенсора и микроконтроллера. Микроконтроллер отвечает за плавное включение-выключение подсветки.

Такие девайсы и светодиодные ленты очень удобно монтировать на кухне в рабочей зоне столешницы, в шкафчиках или в подсветке пола.

Еще их применяют в лабораториях и на других промышленных объектах, где требуется минимизировать контакты рук с любыми поверхностями.

Здесь управление световым потоком происходит только через пульт. Никаких ручек, колесиков и т.п.

Однако в отличие от инфракрасных диммеров, у радиоуправляемых есть возможность посылать сигнал сквозь различные препятствия — перегородки, навесной потолок, и даже через стену в соседнюю комнату.

Такими моделями запитываются одноцветные светодиодные ленты.

Если для RGB вариантов есть специальные контроллеры, которые помогают менять не только цвета, но и интенсивность подсветки, то для одноцветных SMD лент, такие диммеры лучшее решение.

Это бывает очень удобно, когда вообще не хочется изменять дизайн на стенах и втыкать туда дополнительные элементы. Диммер прячется за потолком или другими перегородками, либо вообще монтируется непосредственно в электрощиток в коридоре квартиры.

Заказать себе с доставкой на дом качественные диммеры, от давно зарекомендовавших себя брендов — Schneider Electric, Legrand, Werkel можно здесь.

Другие не менее полезные и шикарные модели (с европейским сертификатом соответствия), можно подобрать у наших китайских товарищей отсюда.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Особенности работы диммируемой led лампы и ее отличия от обычной

Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.

Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

Срез переднего фронта.
Срез заднего фронта.

Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.

Если у тебя уже установлен диммер со срезом переднего фронта, но ты решил заменить лампочки накаливания диодными, то меняй смело. Все будет прекрасно работать, но при условии, что светодиодные лампы диммируемые и качественные.

Как отличить диммируемую лампочку от обычной?

Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.

Регулируемые светодиодные светильники

Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:

Светильник со встроенным диммируемым драйвером.
Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
Диммируемый драйвер для светодиодных светильников.

Инструкция по установке диммера вместо обычного выключателя

Как установить диммер

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Провода

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

Схема диммераЧтобы разобрать его, нужно открутить контргайку и снять все декоративные накладкиДиммер в разобранном видеДиммер в разобранном видеДиммер в разобранном видеСхема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Затягиваем крепленияОдеваем все декоративные накладки и поворотное колесикоОдеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Удачной работы!

Как подключить диммер

В общем случае диммер подключается подобно обычному выключателю, но есть условие: регулятор должен включаться только в разрыв фазы (выключатели можно устанавливать как в фазу, так и в «нуль»).

Принципиальная схема подключения диммера

Подключение диммеров выполняется подобно выключателям. Оба этих элемента монтируются последовательно с нагрузкой. Диммер можно смело ставить на место обычного выключателя. Для этого надо отключить сетевое питание, отсоединить провода от клемм старого выключателя, а на его место установить светорегулятор. Эта операция упрощается еще и тем, что установочные размеры диммеров соответствуют габаритам простых выключателей.

Принципиальная схема подключения диммера

Подключая диммер в электросети, помните: он должен включаться в разрыв фазового (L), а не нулевого (N) провода.

Схема с выключателем

Такие схемы чрезвычайно удобны: они позволяют управлять интенсивностью освещения из любого места квартиры. В спальне. Например, диммер целесообразно устанавливать рядом с кроватью — в таком случае пользователю не придется покидать теплую постель, чтобы уменьшить или увеличить силу света.

Схема подключения диммера с выключателем

Такую схему уместно применять в системах «умный дом». Эффективное управление светом позволяет выделять отдельные зоны помещения или детали интерьера. Простой выключатель устанавливают возле межкомнатной двери. Им пользуются при входе и выходе из комнаты — когда нужно включить или выключить свет.

Схема установки с двумя светорегуляторами

При необходимости можно обеспечить регулировку силы света с двух точек. в таком случае устанавливают два светорегулятора, а их первые и вторые клеммы соединяют между собой. К третьей клемме любого из диммеров подводят фазовый провод.

Схема подключения с двумя диммерами

Провод на нагрузку идет от третьей клеммы оставшегося светорегулятора. В результате таких манипуляций из распределительной коробки каждого из диммеров должно выходить по три провода.

Включение диммера с двумя проходными выключателями

Принцип действия данной схемы заключается в следующем: один выключатель устанавливается на входе в помещение, второй — на другом конце лестницы или коридора. В этом случае светорегулятор монтируется между выключателем и нагрузкой в фазовый провод.

Схема подключения диммера с двумя проходными выключателями

Между проходными выключателями диммер устанавливать нельзя.

Обратите внимание: если диммер в этой схеме выключен, ни один из проходных выключателей работать не будет

Подключение диммера к светодиодным лентам и лампам

Если к светодиодной ленте подключить светорегулятор, появится возможность изменять яркость ее свечения. Выбирают диммер по суммарной мощности светодиодных лент.

При реализации данной схемы с одноцветными лентами с диммером соединяют блок питания. Выводы светорегулятора подключают к самой нагрузке, соблюдая при этом полярность тока.

В случае применения светодиодных лент, имеющих каналы RGB, диммер тоже подключают к блоку питания, а его выводы — к контроллеру сигналов.

Мощность светорегулятора в любом из вышеописанных случаев должна на 20–30% превышать расчетную мощность потребления лент.

Обратите внимание: для работы со светодиодными лампами и лентами выпускаются специальные диммеры
