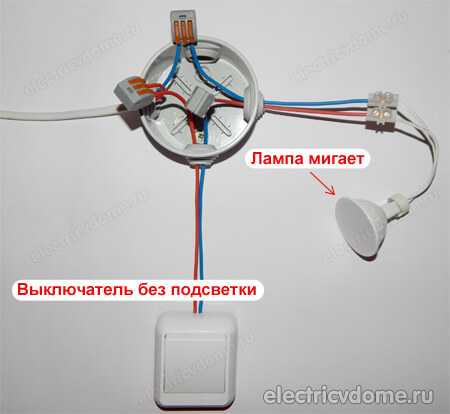

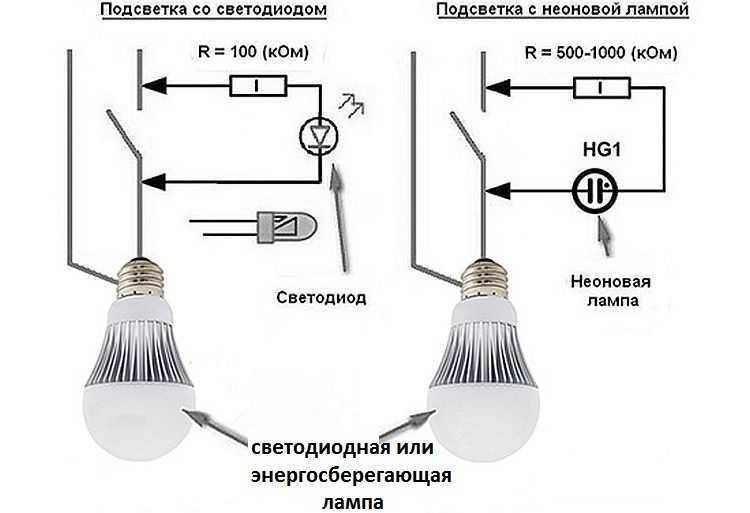

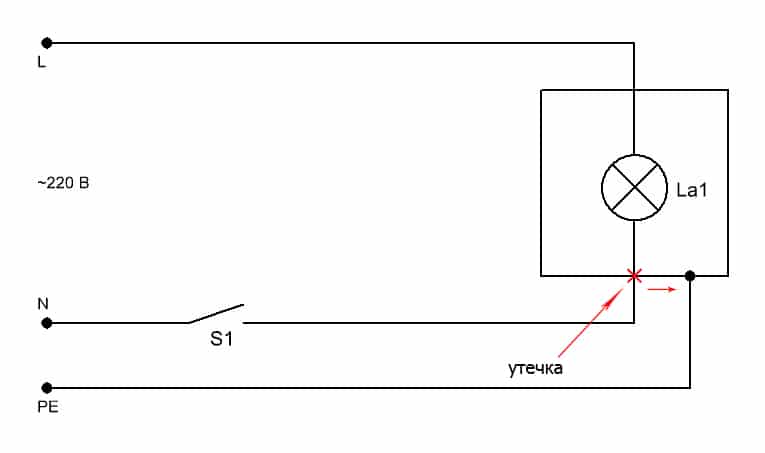

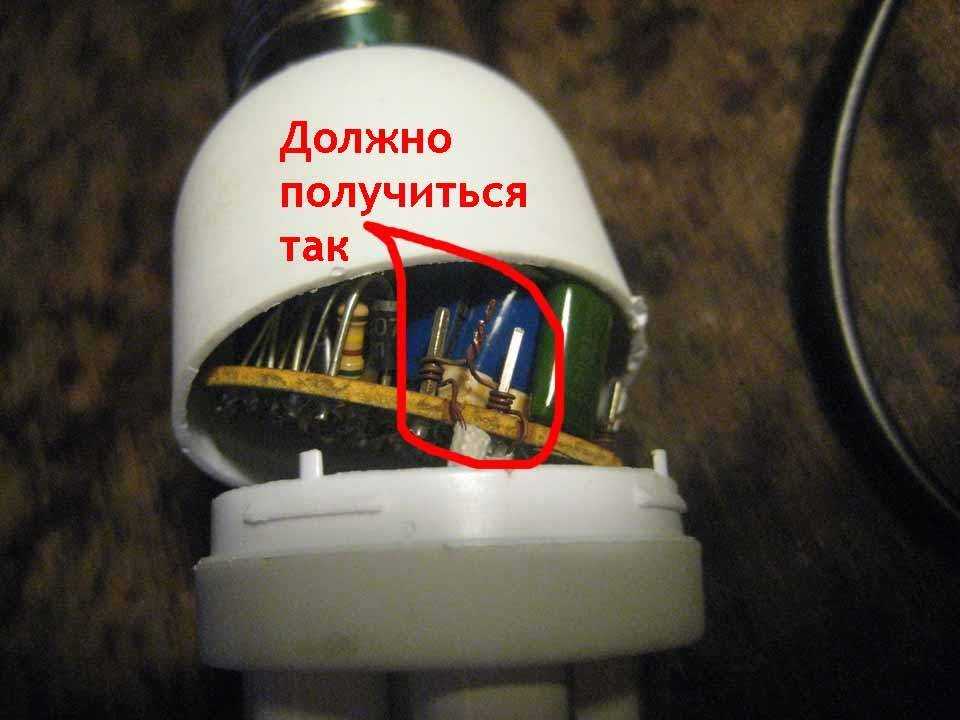

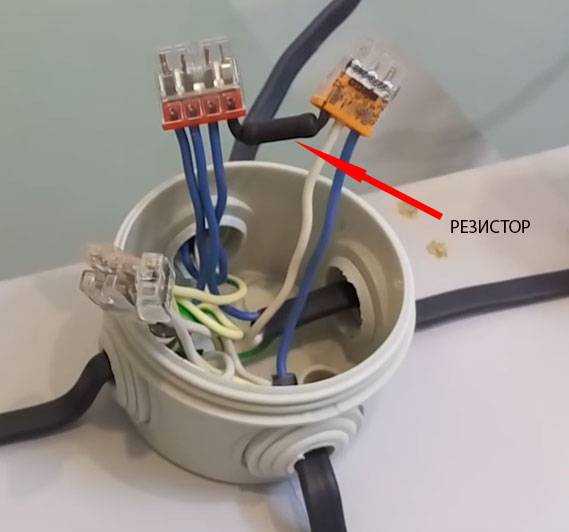

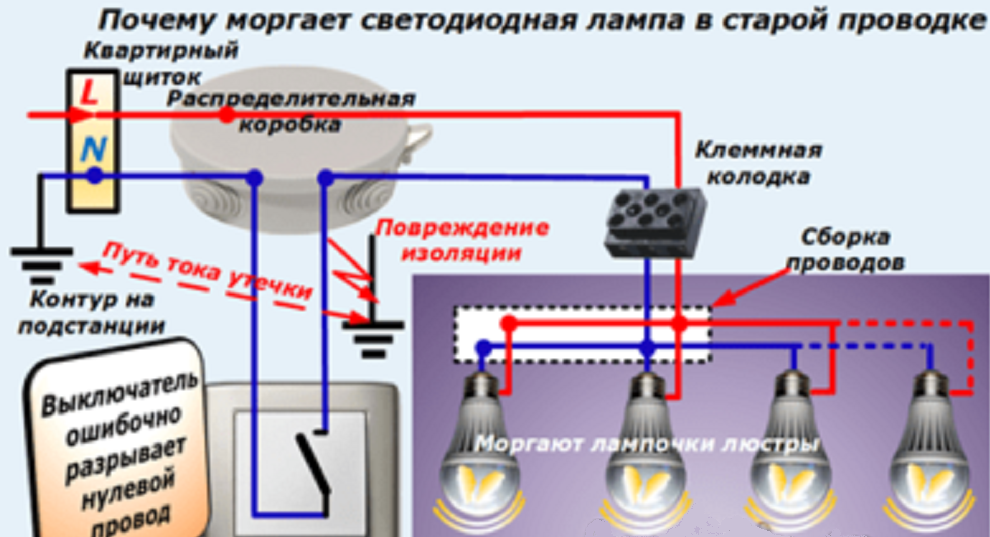

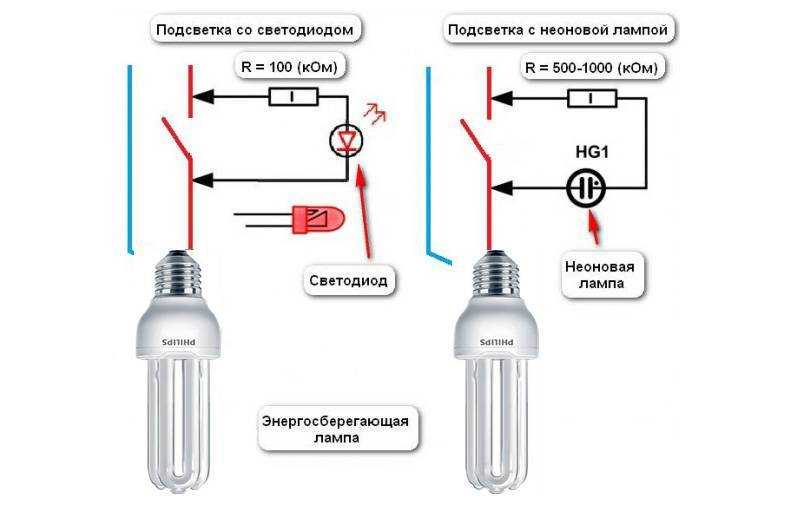

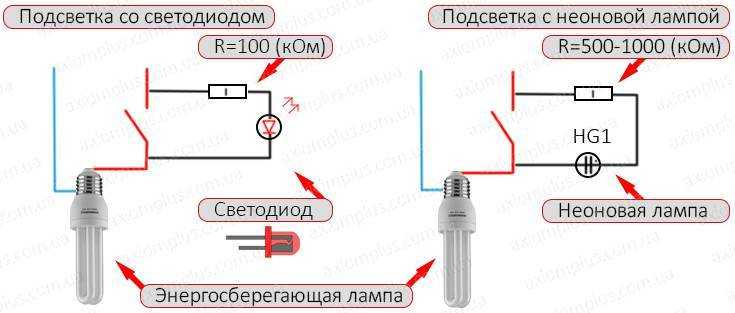

Ремонт светодиодной люстры если моргают или не горят лампы, быстро перегорают, светится после выключения с пультом и без

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Иллюстрация	Выполняемое действие

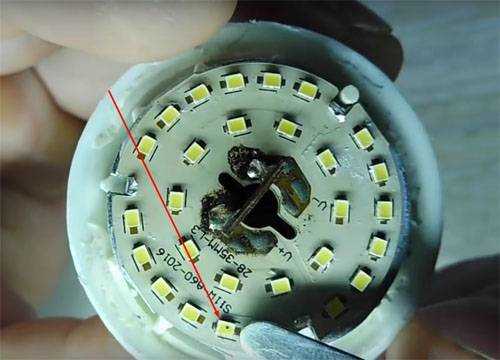

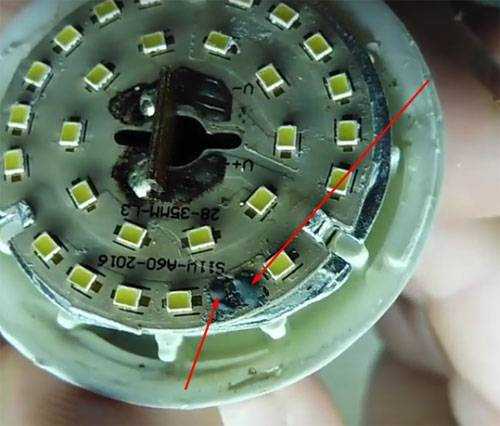

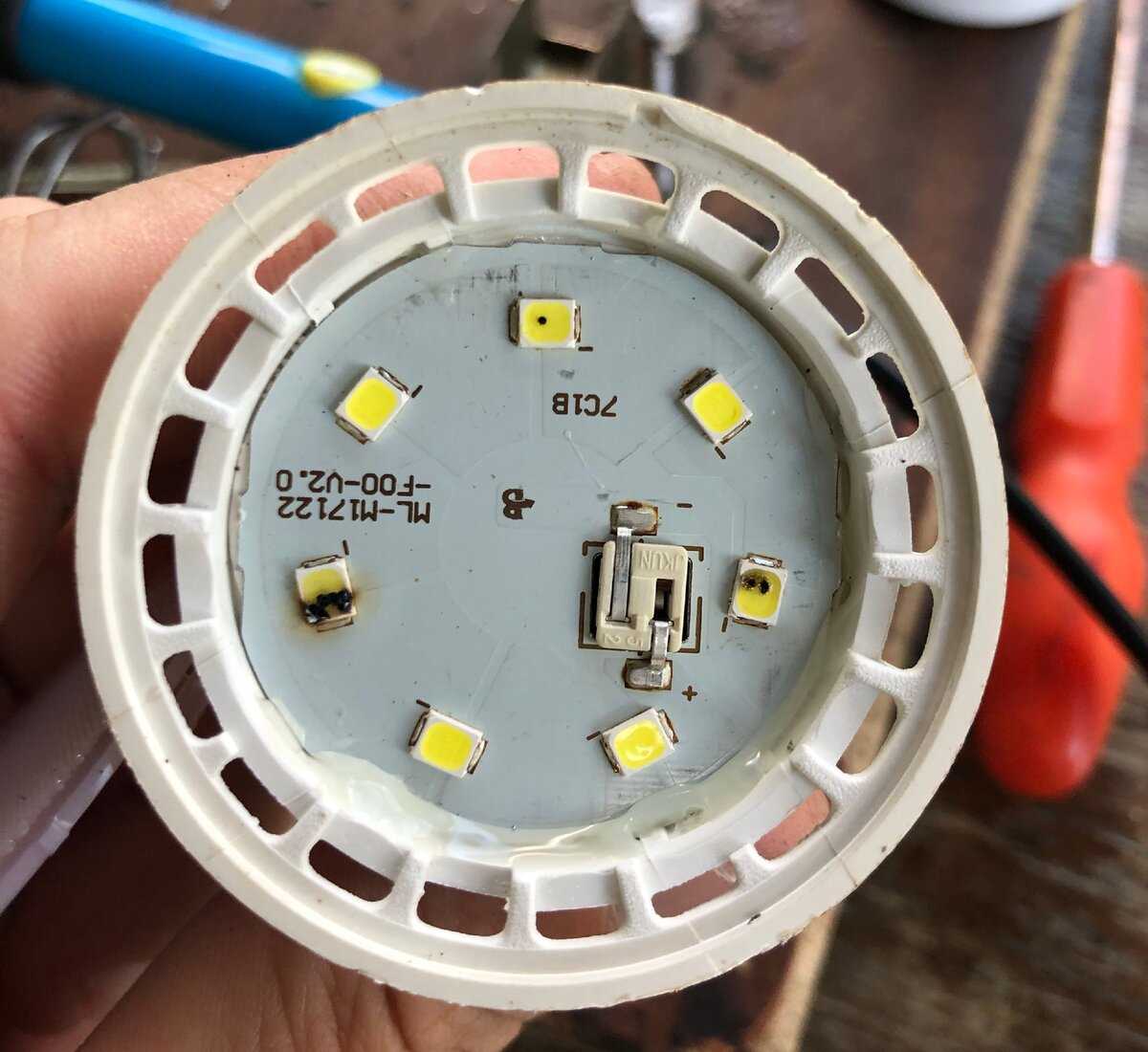

	Сняв крышку рассеивателя внимательно осматриваем светодиоды. Если замечена подобная черная точка – элемент перегорел.

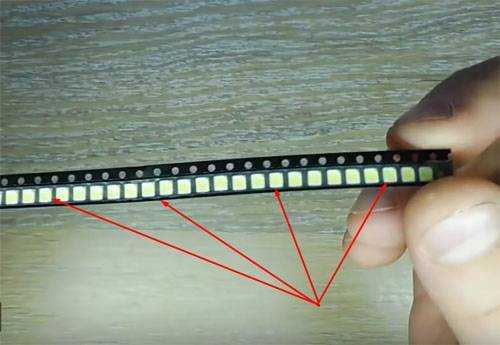

	LED-элементы можно выпаивать из ленты, но удобнее их приобрести отдельно. Продаются они так. Размер светового диода может отличаться, но по характеристикам должен подходить.
	Выпаиваем сгоревший элемент, зачищаем контакты и наносим специальную пасту. Элемент приклеивается к ней, в результате чего пайка производится легче.

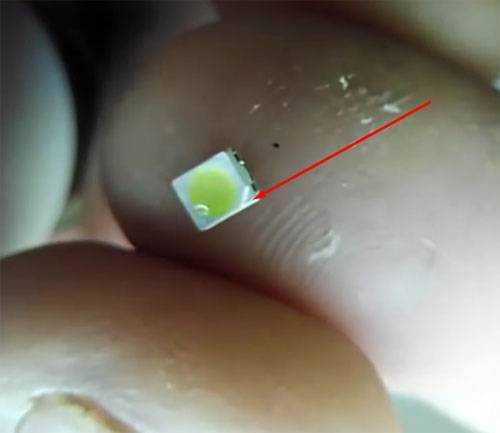

	Сточенный уголок элемента показывает, где находится минусовая клемма. Если перепутать полярность, лампочка работать не будет.

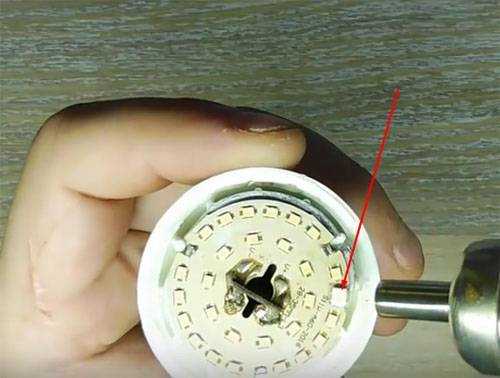

	Прогреваем световой диод паяльным (или промышленным) феном и немного поджимаем пинцетом.

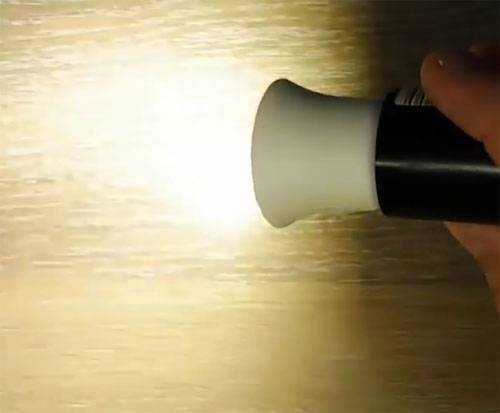

	Остается лишь проверить световой прибор. В нашем случае проверка производится без рассеивателя. С ним это делать не стоит, т.к. опасно.

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Конструкция светильника

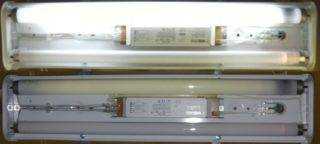

Причины перегорания ламп дневного света зависят от пускорегулирующего устройства

Лампы накаливания и люминесцентные подключаются по-разному, но сгорать могут любые, даже самые качественные источники света. Причин неработоспособности ламп дневного много. Чтобы их выявить, необходимо кратко ознакомиться с конструкцией и действием.

Принцип работы люминесцентных ламп заключается в электрическом разряде, который происходит в парах ртути. Излучаемый ультрафиолетовый свет преобразуется в видимый специальным веществом – люминофором, который нанесен на внутреннюю поверхность колбы светильника.

Чтобы возник газовый разряд, необходимо высокое напряжение, которое создается во время включения светильника за счет использования ПРА.

Существует два принципиально различных типа пускорегулирующей аппаратуры:

электромагнитный, в котором используется дроссель и стартер;
электронный, собранный на радиоэлектронных компонентах.

Неисправности люстры с ПУ и их устранение

Итак, чаще всего светодиодная люстра с пультом просто не включается. Каковы могут быть причины?

Не работает сам пульт. Надо проверить батарейки, они попросту могут разрядиться. Замена их на новые может сразу и решить данную проблему.

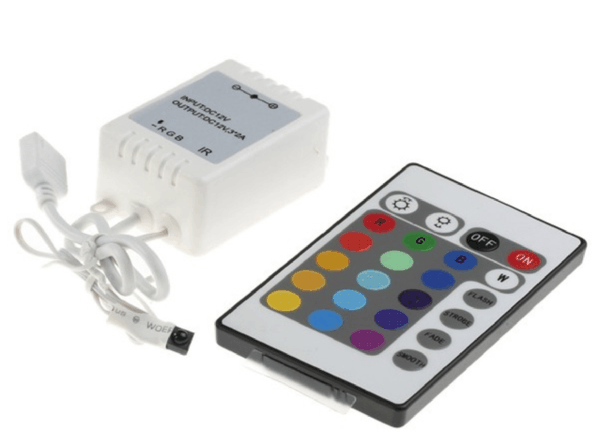

Если первая причина исключается, а люстра все равно не горит, значит, необходимо разобраться с контроллером. Это так называется приемник, который принимает сигналы от пульта управления.

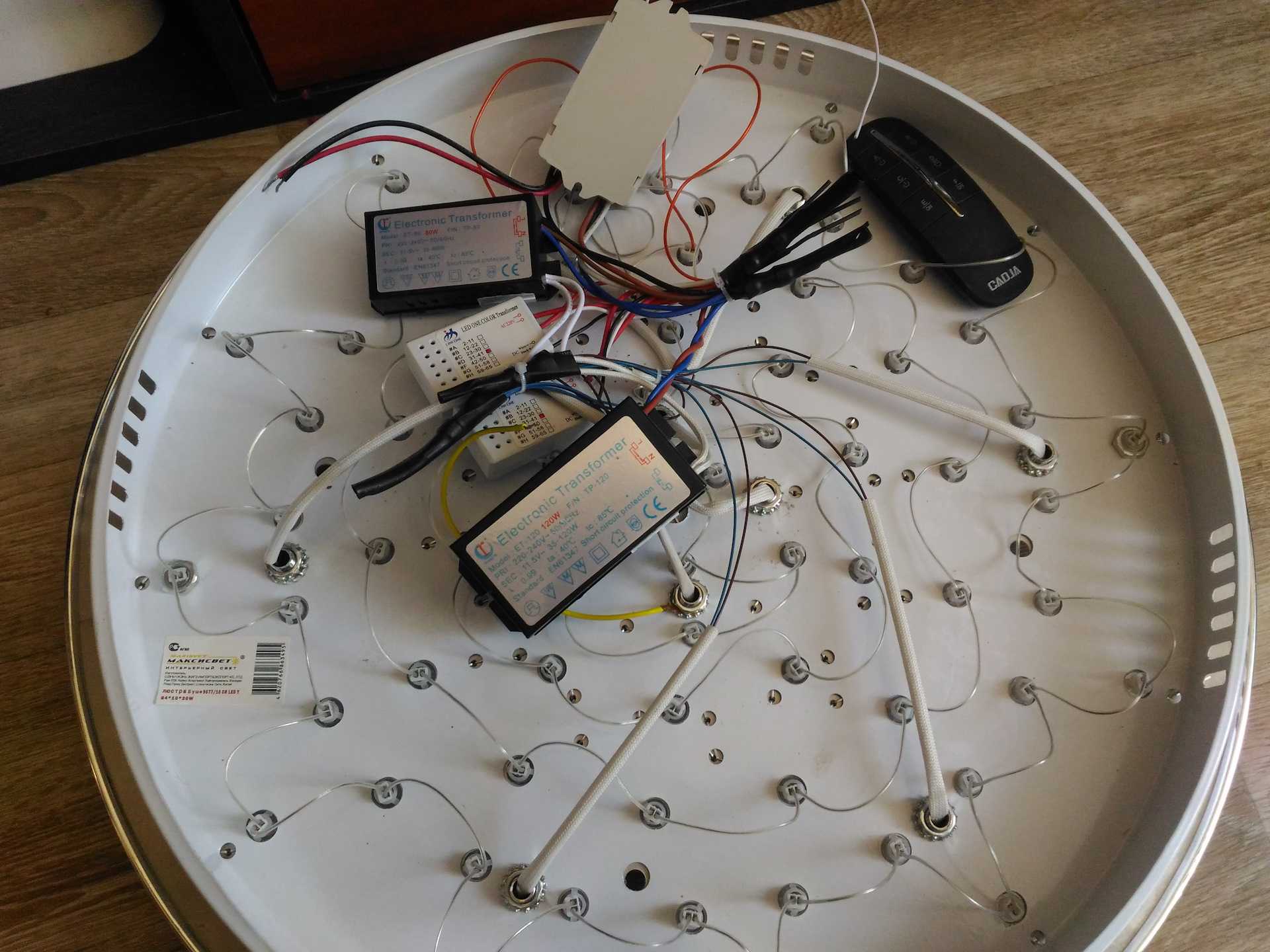

Так как наша люстра – это светильник светодиодный, то соответственно сами источники света напрямую от сети с напряжением в 220 вольт работать не могут. В конструкцию люстры должен быть установлен дополнительный блок питания. Это трансформатор понижающего типа. Ремонт такой неисправности заключается в замене неисправного прибора на новый.

https://youtube.com/watch?v=8qPqJQvr2-o

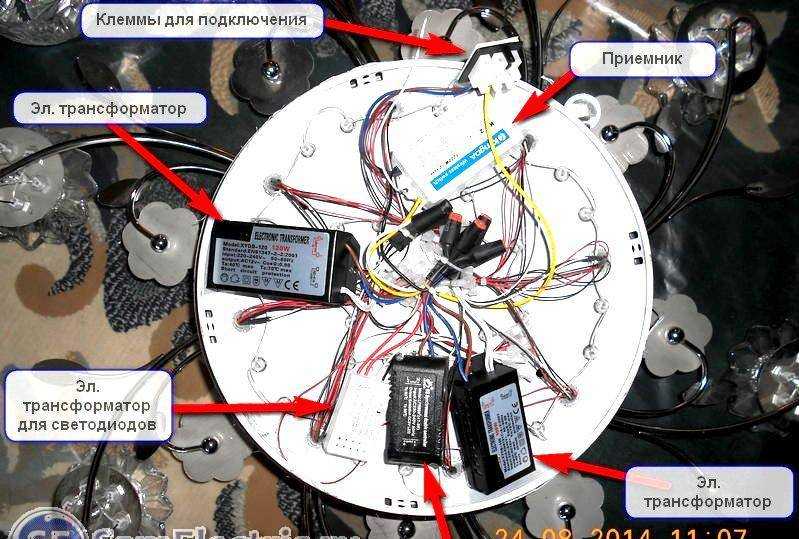

Необходимо отметить, что люстры комбинированного типа – это галогенки, как основной тип освещения, и светодиоды, используемые в качестве подсветки. Так вот всегда необходимо обращать на то, какие галогенные лампы надо устанавливать в осветительный прибор. Имеется в виду их мощность. Если по ошибки были установлены лампы большей мощности, то обязательно сгорит или понижающий трансформатор, или патроны под лампы. Кстати, ремонт патронов в таких люстрах является самым сложным.

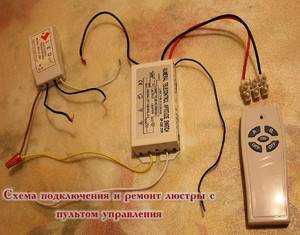

Как поменять контроллер

Сразу же оговоримся, что поменять контроллер на новый – удовольствие не из дешевых. Стоит такой прибор в половину самого светодиодного светильника, так что стоит разобраться сначала в неисправностях, а уже после этого решать вопрос покупки и установки.

Если контроллер полностью не работает, то вся люстра гореть не будет. Если горит часть источников света, то необходимо разбираться с группами лампочек по отдельности. Кстати, иногда встречаются ситуации, когда вопрос ремонта решается заменой дистанционного пульта управления.

Итак, рассмотрим ситуацию с невозможностью включить часть люстры. Как исправить ситуацию, какой ремонт для этого понадобится?

для этого сначала из схемы отключается контроллер;
затем каждую световую группу необходимо по отдельности (по очереди) подключить к напряжению 220 вольт;
если одна из них не горит, значит, придется разбираться с блоком ее питания;
если, наоборот, все группы горят нормально, значит, все дело в контроллере.

В первом случае думать много не надо, просто на место блока питания устанавливается блок от соседней группы. Если в этом случае лампочки загорелись, придется покупать новый прибор и проводить его установку в схему светильника.

Во втором случае придется менять сам контроллер. Если возможности приобрести у вас его нет, то можно исключить прибор из схемы подключения и перевести выключение и отключение светодиодной люстры от обычного выключателя. Сделать это несложно, потому что сам контроллер в электрической цепи люстры подключается двумя проводами: фазой и нулем. От него нулевой контур поступает на нулевые контакты блоков питания, фазный на фазные.

Замена же контроллера производится также просто. Отсоединяются четыре контакта: два входных, два выходных. Демонтируется прибор, устанавливается новый, производится подключение по старой схеме через четыре контакта. Кстати, на самом приборе (на корпусе) обычно указывается схема подключения, в которой достаточно просто разобраться.

Провести ремонт самого контроллера, в принципе, можно. Но необходимо сначала проверить его на исправность, для чего используется мультиметр, установленный на проверку напряжения. Выставляется режим 220 В, производится тестирование. Если измерительный аппарат показал, что через схему контроллера проходит 220 вольт, то прибор исправен, если нет, то в нем есть какой-то дефект. Как показывает практика, чаще всего все неисправности в плате, другие элементы нормальные. Если вы в этом деле неспециалист, то проводить ремонт своими руками не пытайтесь. Потому что найти дефект очень сложно, иногда даже опытные мастера, не находя его, просто меняют плато.

Иногда причина неисправности – это конденсаторы, которые также можно проверить с помощью мультиметра. Обычно их емкость не меньше одного микрофарада. Если показания измерителя меньше данной величины, то такой конденсатор стоит поменять.

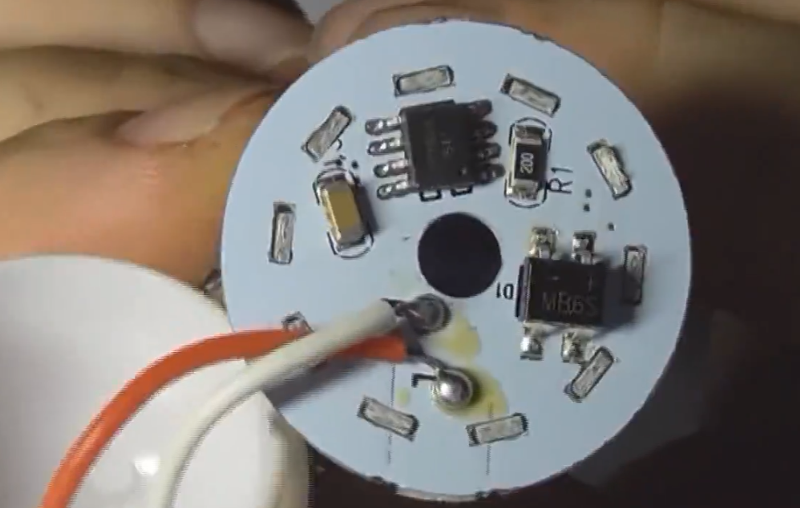

Как устроены светодиодные лампы 220 В

Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.

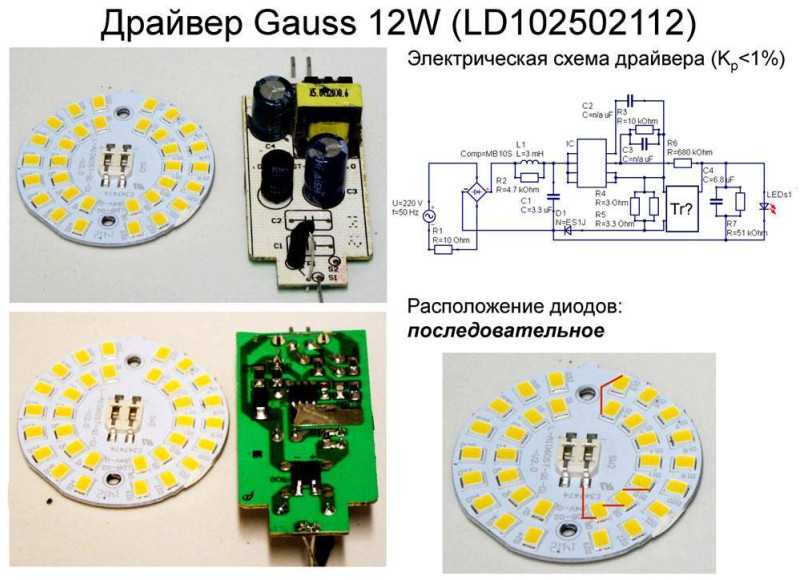

Драйвер в светодиодной лампе выполняет основную работу~~драйвер gauss 12w~~

Схема драйвера светодиодной лампы 220 В состоит из:

диодного моста;
сопротивлений;
резисторов.

Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.

Один ПДУ для нескольких светильников

Со светодиодными лампами. В конструкцию входят несколько разноцветных светодиодов, влияющих на постепенно изменяющийся цвет подсветки. В основном эти светильники выполняют декоративную функцию и довольно часто ломаются. Питание светодиодов осуществляется с помощью конденсатора, снижающего напряжение до оптимального значения. Подключение светодиодов выполняется последовательно, поэтому, если перегорает один из них, гаснет вся цепь. Как правило, в процессе ремонта заменяются не отдельные светодиоды, а сразу весь блок.

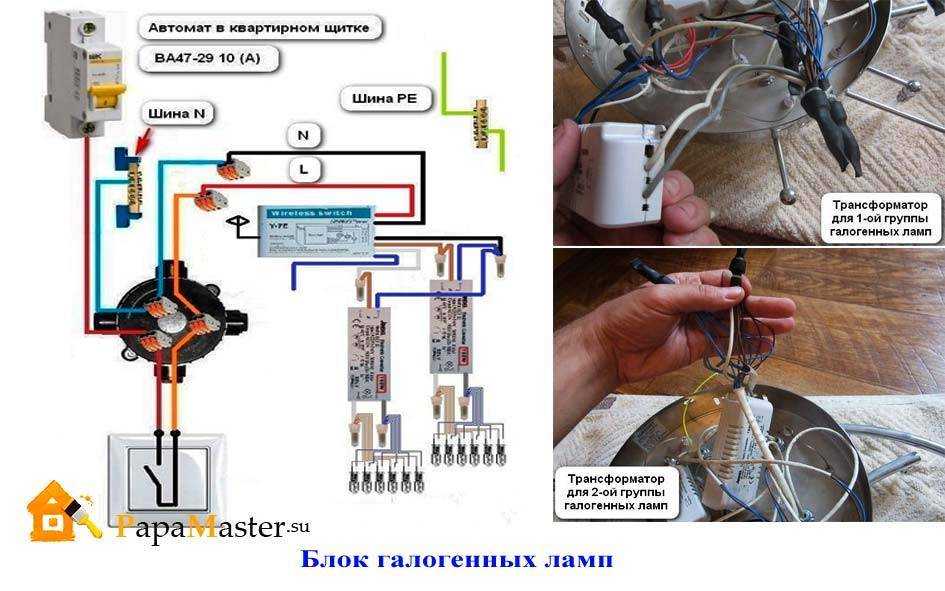

С галогенными лампами. Для питания таких ламп используются трансформаторы, выполняющие импульсное преобразование подаваемого напряжения. В случае поломки каждая из ламп поочереднео проверяется мультиметром. Если лампы находятся в рабочем состоянии, выполняется проверка всех имеющихся трансформаторов.

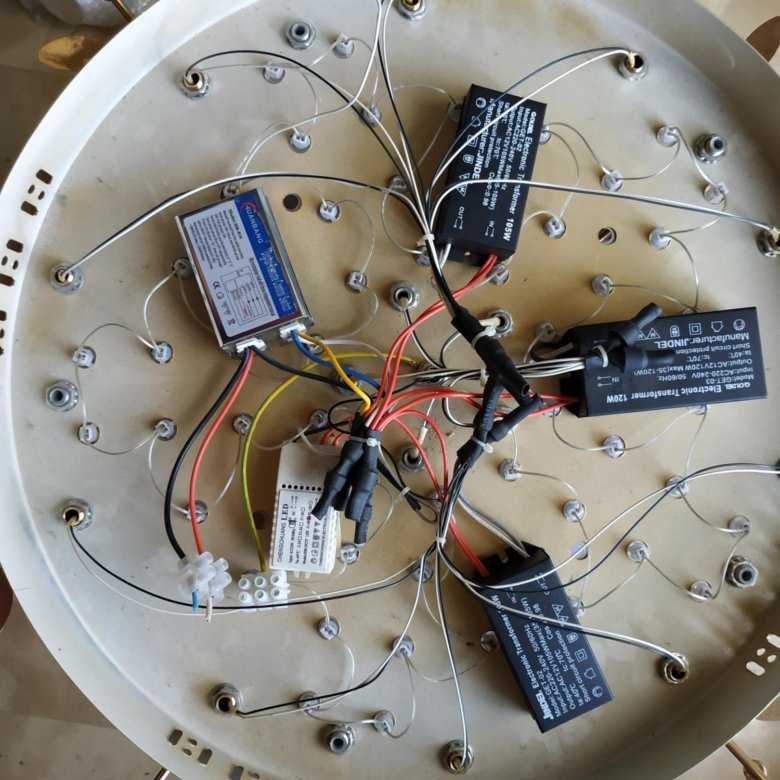

С комбинированными источниками света. У этих люстр наиболее сложная конструкция, в которой соединились светодиодные и галогенные лампы. Они могут включаться поочередно или все вместе. При поломке обнаруживаются недостатки, характерные для первых двух видов люстр.

Характерные неисправности люстры

Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:

Не реагирует на пульт;
Не реагирует на стационарный выключатель;
Не светятся определённое количество светодиодов или галогенных ламп;
Выполняются несколько команд с пульта и перестаёт реагировать на команды;
Не реагирует ни на пульт, ни на стационарный выключатель.

Нет реакции пульта

Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.

Определить причину неисправности можно, выполнив следующие действия:

Проверка батареек;
Проверка дорожек платы пульта;
Проверка и чистка контактных площадок платы.

Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.

Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.

Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.

Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.

Неккоректная работае с пульта

Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.

Неполадки со стационарным выключателем

Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.

Не светятся светодиоды и лампы

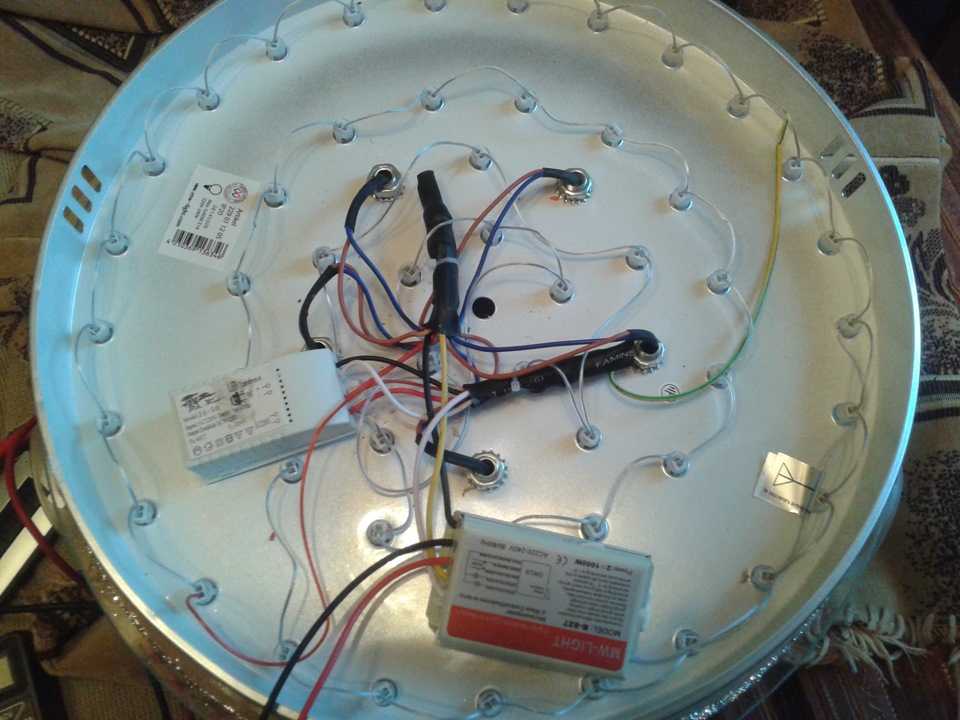

Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.

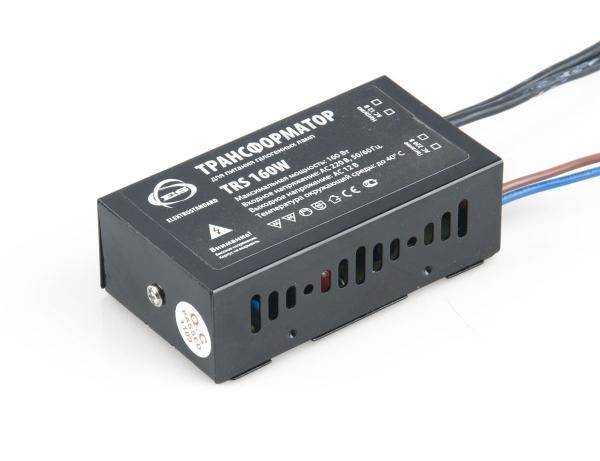

Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.

Светильник не включается

Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.

Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.

Шаг 4 – Ремонтируем основного «виновника»

Вот мы и подошли к финальной части, где описывается, как самостоятельно починить люстру, которая не работает. Тут все довольно просто. Если светильник обычный (не светодиодный), Вам необходимо разобрать корпус и проверить все соединения проводов, а также состояние изоляции. Возможно, произошло короткое замыкание, в результате чего отгорел один из проводов.Также Вы должны проверить патроны, в которые вкручиваются лампочки. Очень часто выходят из строя данные элементы цепи и как следствие – не горит половина ламп либо одна из всех. В этом случае, особенно если продукция китайская, нужно выполнить замену патрона на новый, что явно не составит труда даже электрику-новичку!

После такого тщательного анализа и ремонта скорее всего люстра будет работать. Однако, данная инструкция подойдет только для тех условий, когда светильник самый обычный. А что делать, если люстра с дистанционными пультом управления, светодиодная либо с галогенными лампами? В данном случае ремонт более сложный, о чем мы вкратце поговорим ниже!

Чтобы Вы наглядно увидели, как отремонтировать люстру, которая не горит, мы представили несколько видео примеров по ремонту самых популярных неисправностей:

Более подробно о том, как проверить люстру, мы рассказывали в отдельной статье.

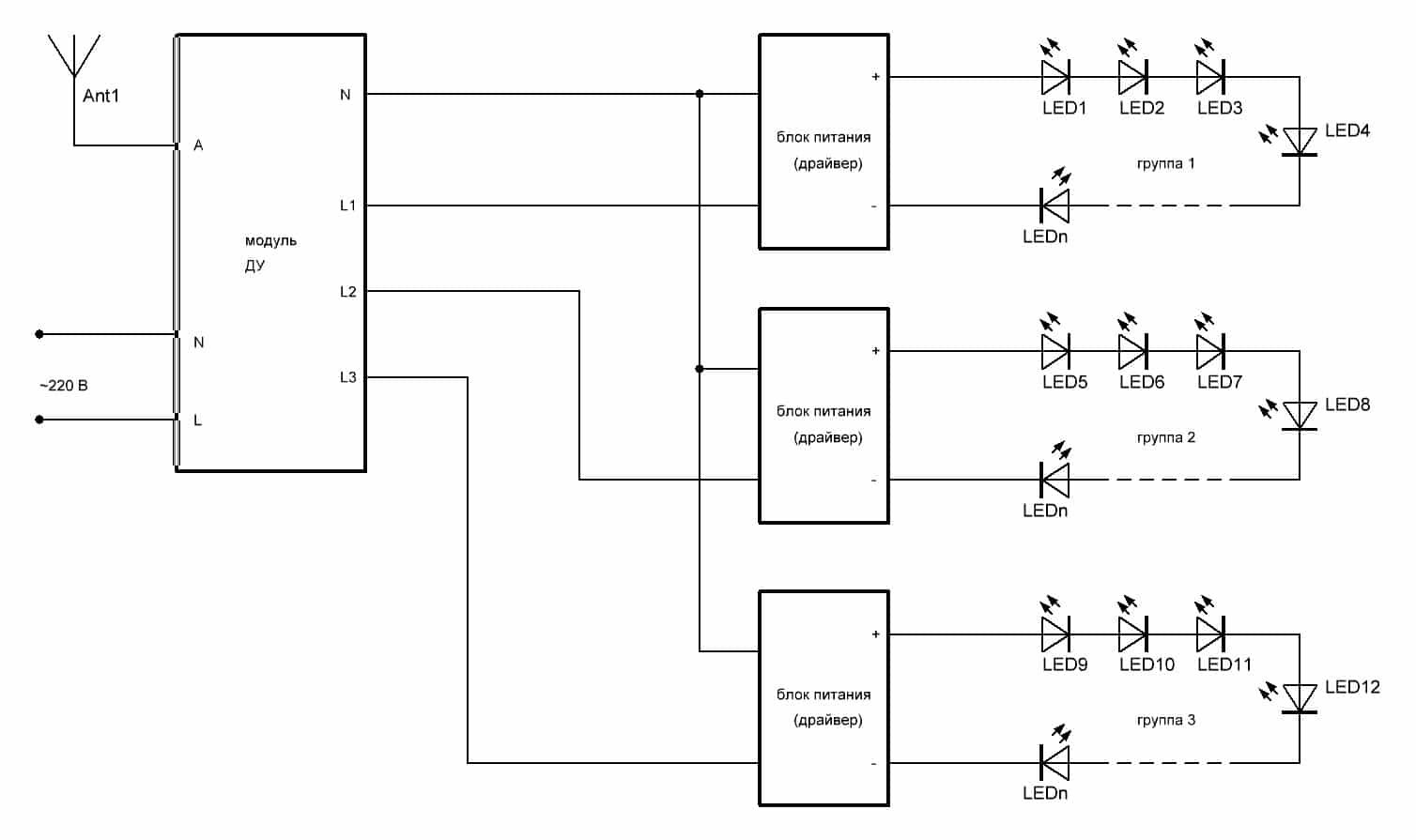

Схемы люстр с дистанционным управлением

Прежде чем рассказать о ремонте неисправной люстры с дистанционным управлением, надо выяснить, как система функционирует в комплексе. Это поможет в диагностике неисправности и сэкономит время.

Общая схема дистанционного управления люстрой строится по тому же принципу, что и дистанционное управление любой бытовой электроникой с одним отличием – управляется светильник не по ИК-, а по радиоканалу. Связано это с тем, что обычный инфракрасный канал связи могут забивать помехи от близко расположенного мощного источника света.

Блок-схема системы ДУ для люстры.

Передающая часть формирует команду в виде последовательности импульсов, излучаемых антенной. На стороне люстры находятся приемная часть, состоящая из:

приемной антенны, в которой наводится ЭДС от электромагнитного сигнала передатчика;
собственно приемника, преобразующего ЭДС в последовательность электрических импульсов;
дешифратора (декодера) сигналов, который согласно команде выбирает, какой осветительный прибор включить или выключить.

Исполнительная часть представляет собой транзисторные ключи, которые управляют электромагнитными реле. Контакты каждого реле включают светильник, который может быть светодиодным или выполненным на основе энергосберегающей лампы (в одной люстре могут применяться и те, и другие элементы). Лампы накаливания в подобных осветительных приборах не применяют из-за большой потребляемой мощности и необходимости применения реле с усиленными контактами.

Передающая часть выглядит подобно пульту дистанционного управления от бытовой электронной техники и построена по похожему принципу. Единственное отличие – вместо инфракрасного светодиода установлена передающая антенна.

Схема контроллера для управления освещением.

Источник фото: https://go-radio.ru

Работа приемной и исполнительной части будет разобрана на примере типовой схемы люстры с двумя светильниками. Другие осветительные приборы строятся по подобному принципу.

Схема питания построена по бестрансформаторному принципу. Конденсатор С2 гасит излишки напряжения. Далее установлен выпрямитель мостового типа со сглаживающим конденсатором, так получается постоянное напряжение 12 В для питания обмоток реле. Чтобы обеспечить стабильное напряжение 5 В для слаботочной части, используется интегральный стабилизатор DA1. Он питает RF-приемник и декодер.

Приемником радиосигнала (RF) служит модуль YDK-30. Он преобразует ЭДС, наведенную в антенне, в последовательность импульсов с амплитудой, достаточной для работы дешифратора. Построен декодер на микросхеме HS153. Получив команду, дешифратор включает или выключает соответствующий транзисторный ключ. Этот ключ, в свою очередь, управляет электромагнитным реле, которое подает напряжение на соответствующий светильник. Светильники построены на LED или на галогенной лампе с соответствующим драйвером или электронной пускорегулирующей арматурой.

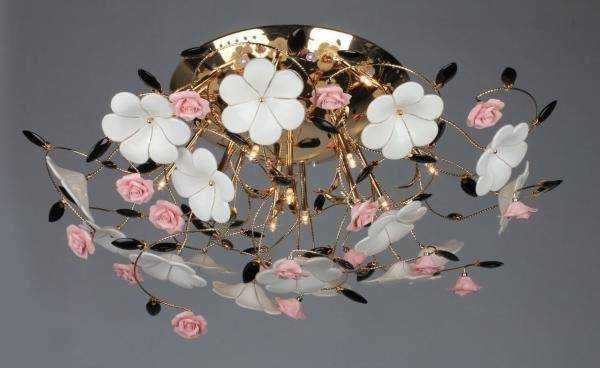

Потолочные люстры

Осветительные приборы, в которых встроены светодиоды, данной группы, есть самыми популярными и востребованными. В потолочных люстрах главным источником света могут быть обычные лампы накаливания. Есть возможность поменять их на светодиоды.

Ремонт можно провести самостоятельно. Также можно поступить и с галогенными осветительными приборами. Светодиоды горят очень красиво, поэтому люстры с ними очень любимы пользователями. Осветительные лампы данного типа излучают нежный свет, который может быть разных оттенков.

В одной люстре на светодиодах могут быть разные лампы по цвету. Чаще всего для этого используют лампы красного, синего и зеленного оттенка. Сочетание этих цветов в потолочных устройствах самое яркое и контрастное. Так как светодиоды не сильно горят и не раздражают глаза, их можно использовать в качестве ночников. Часто устанавливают потолочные осветительные приборы в детских комнатах. Малыши любят, чтобы в их комнате была разноцветная подсветка. Светодиоды, различные по освещению и мощности, для люстры можно купить в любом магазине электротехники.

Поиск неисправностей и их причины

Люстры, управляемые на расстоянии и работающие в различных режимах, более других осветительных приборов подвержены риску выхода из строя. Поломки могут начинаться неисправными батарейками и заканчиваться серьезными неисправностями блоков питания, контроллера и программной платы.

Основные признаки неисправностей, характерные для управляемых светильников:

При подаче сигнала с пульта лампочки на люстре не включаются.
Отдельные режимы освещения не работают, светильники могут самопроизвольно выключиться.
Режимы не переключаются с помощью пульта, но вполне нормально работают при ручном переключении.
Люстра самопроизвольно мигает, самостоятельно переключается между режимами.

Данные неисправности встречаются наиболее часто, однако они практически не проявляются одновременно. Как правило, при ремонте требуется замена 1-2 элементов. Поэтому в первую очередь определяем поломку наиболее важных элементов. Сложнее всего бывает обнаружить неисправные детали и заменить их. Обычно поиски начинаются с проверки батареек. Если причина оказалась не в этом, то нужно искать дальше.

Различные виды лампочек могут быть сгруппированы отдельными блоками. Нормальная работа каждого из них обеспечивается несколькими приборами и компонентами. Например, блоки соединяются в единую конструкцию с помощью контроллера. Если батарейки в пульте заменены, а он все равно не работает, можно попробовать выполнить запуск люстры выключателем. В случае неудачного запуска можно с высокой вероятностью предположить, что причиной неисправности является контроллер. Поэтому выполняется проверка пульта и контроллера на работоспособность.

В некоторых случаях контроллер способен выполнить запуск лишь отдельных модулей системы, когда светодиоды работают, а галогенные лампы не запускаются. В подобной ситуации проблема может заключаться в модуле галогенных ламп, требующем ремонта. Рекомендуется выполнить проверку всех контактов и качество их крепления. После этого тестируются блоки питания и трансформаторы, которые могут сгореть при использовании слишком мощных ламп. В последнюю очередь проверяется работоспособность светодиодных ламп. В некоторых случаях они могут сгореть все сразу из-за нестабильности электрической цепи, резких перепадов напряжения. Причиной перегорания могут стать блок питания и трансформатор, обладающие слишком большой мощностью.

Наиболее распостранненые причины поломок и частый выход из строя светодиодных ламп связан с конструктивными особенностями данных элементов. Их миниатюрные детали подвергаются сильному износу под действием высокого входящего напряжения, неправильного подключения и других негативных факторов. Наиболее простым способом проверки является подключение лампочки к другому светильнику, предварительно убедившись в его исправности. Кроме того, работоспособность светодиодов может быть проверена специальным светодиодным тестером. Необходимо помнить, что эти лампочки не ремонтируются и подлежат обязательной замене. Как правило меняется вся неисправная группа ламп.

Монтаж управления светом с пульта своими руками

ДАНО: в стандартной, типовой трехкомнатной квартире, сделана перепланировка – снесена перегородка между залом и кухней. При этом уже выполнен ремонт и чистовая отделка, остался лишь монтаж натяжного потолка. В последний момент заказчик попросил сделать светодиодную подсветку ниши для штор в зале, которая тянется вдоль всей внешней стены.

Вся электропроводка была заменена, и кабельные магистрали проходят по потолку, а распределительные коробки спрятаны в стенах.

Важным требованием к этой подсветке являлось возможность отдельного включения её от остальных групп освещения. Другими словами, в обычных условиях эта подсветка должна включаться своей клавишей выключателя.

Так как вся проводка до выключателей была сделана, а все стены уже обклеены обоями, прокинуть еще одну линию до выключателя без серьезных разрушений не представлялось возможным.

Вот тут на помощь пришла система дистанционного управления освещением с пульта, идея реализации которой привела заказчика в восторг, это было как раз тем, что он хотел. Тем более, что рядом с местом монтажа проходит кабель на розеточную группу, от него и было решено запитаться.

Итак, нами была куплен вот такой набор – Пульт дистанционного управления световыми приборами Uniel UCH-P001.

В комплект поставки системы входят:

1. Контроллер – приемник радиосигнала со встроенным реле

2. Пульт дистанционного управления (ПДУ)

3. Держатель ПДУ, с двумя видами крепежа- двухсторонним скотчем и шурупами

4. Элемент питания для ПДУ типа A23

5. Инструкция

Основные характеристики системы управления светом с пульта:

Тип : Дистанционный выключатель с пультом

Количество подключаемых приборов (групп) : 2

Максимальная нагрузка на канал, Вт : 1000

Максимальная суммарная нагрузка, Вт : 2000

Радиус действия, м : 30

Размер приемника, мм : 90*45*22

Если говорить простым языком получается, что пульт дистанционного управления Uniel UCH-P001, может одновременно управлять двумя различными группами освещения или другими электроприборами, максимальная потребляемая мощность каждой группы не более 1000Вт или 1кВТ.

При этом режима работы три, столько же кнопок управления, «1» и «2» выключение и выключение соответствующих групп, а кнопка «3» — включение и выключение всех групп одновременно. Радиус уверенного приема сигнала, на открытой местности, не более 30 метров.

Этот комплект дистанционного управления освещением был куплен в одном из электротехнических магазинов Екатеринбурга за 859р. Вообще, мониторинг цен показал, что в зависимости от региона и конкретного города, цена на аналогичный пульт управления варьируется в районе 750-1000р.

Кроме системы управления светом с пульта, так же были куплены – светодиодная лента и блок питания для неё, согласно поставленной задаче. А вообще, как вы уже догадались, пультом можно управлять любым светильником и даже электроприбором мощностью до 1000Вт. Блок питания от светодиодной подсветки и приемник дистанционного управления было решено разместить на потолке, рядом с питающим кабелем, идущим на группу розеток.

Приемник достаточно компактный, что очень полезно при различных способах монтажа. Его можно спрятать за подвесным потолком из ГКЛ или даже в корпусе люстры.

Итак, когда все приготовления закончены, можно приступать к самому ответственному шагу – подключению управления светом с пульта к блоку питания светодиодной ленты.
