Как правильно устанавливать противотуманные фары на газель бизнес

Замена передней фары

Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:

• дальний свет – используются лампы H1 12 B, 55 Вт;
• ближнее освещение – устанавливаются лампочки Н7 12 В, 55 Вт;
• передний габарит – W5W 12 В, 5 Вт;
• передний указатель поворота – используется лампочка PY21W 12 В, 21 Вт.

Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.

Основные стадии выполнения работ

На «ГАЗели» старого образца штатные фары с мягким отражателем, который постепенно ржавеет. Часто блоки теряют герметичность соединения крышки, нередко водители жалуются на некорректное подключение проводов. Чтобы исправить положение, конструкцию разбирают, демонтируют все лампочки и проводят полную переустановку.

Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:

1. Тщательно обезжирить внутреннюю поверхность.
2. Ждать 3 минуты, пока не выветрится сольвент.
3. На светодиодную полосу наклеить двусторонний скотч.
4. Расположить полоску светодиодов по краю поворотника.

Демонтаж стекла для модели ГАЗ-3302:

1. Прогреть старые фары феном, направлять поток воздуха на стекло.
2. Поддеть тонкой отверткой стекло, приподнять, провести инструментом по периметру.

1. Почистить отражатель или заменить деталь.
2. Подготовить посадочное место, убрать остатки клея.
3. Нанести слой герметика на новые стекла.
4. Скрутить провода и вывести их за отражатель.
5. Установить стекло в посадочное место, для затяжки конструкции используют жгут.
6. Установить поворотник.
7. Подключить новые габариты: плюс присоединяется на желтый провод габаритного провода, минус – на общий катод фары.

Замена передних фонарей на «ГАЗель Некст» будет отличаться:

1. Отсоединить минусовую клемму от АКБ.
2. Снять передний бампер.
3. Открутить болтовые крепления фары от основы радиаторной рамки.
4. Отжать фиксатор колодки.
5. Отсоединить колодку от разъема.
6. Потянуть блок вперед, снять гнездо шарнира на нижней опоре корпуса (оно крепится на основе радиаторной рамки).
7. Снять блок-фару.

Установка нового блока производится в обратном порядке.

Блок-фары для «ГАЗели», выпущенной после 2000 года, идут со встроенным электрокоррекором под стандартные однонитевые лампы с цоколем Н7 для дальнего света, Н1 для ближнего освещения.

Кузовной ремонт и окраска Вашего авто под ключ в Москве

Компания Мега-Сервис в Москве делает установку и замену противотуманных фар. Установка фонаря и лампы на авто нужно делать в автосервисе. Придя в наш салон, Вам не нужно будет тратить своё время и подвергать себя опасности.

Схема работы по установке и замене противотуманных автомобильных фар.

• Сразу после обращения в наш центр кузовного ремонта, с Вами в обязательном порядке свяжется наш менеджер, с ним Вы обязательно обсудите свою проблему, обговорите сроки и примерную стоимость. менеджер так же определит в какой именно центр Вас направить.
• Уже следующим шагом будет осмотр автомобиля Газель Next . У нас работают не только хорошие мастера, но и используется высококлассное профессиональное оборудование для осмотра авто. Будут подобраны правильно подходящие фонарь и лампа.
• Сразу же наши мастера выявят проблему, познакомят Вас с работой, покажут схему работы, которую необходимо провести и ознакомят с окончательной ценой данной услуги по усовершенствованию авто.
• Ничего заранее оплачивать не нужно! Вы оплачиваете услугу только лишь после того, как заберёте машину, проверите работы по установке или замене лампы и фонаря, и только после оценки качества и полного подключения оборудования, Вы должны будете оплатить услугу.

На газель установка противотуманных фар

Группа в контакте: Пишите если какие то вопросы или какие то идеи!!!

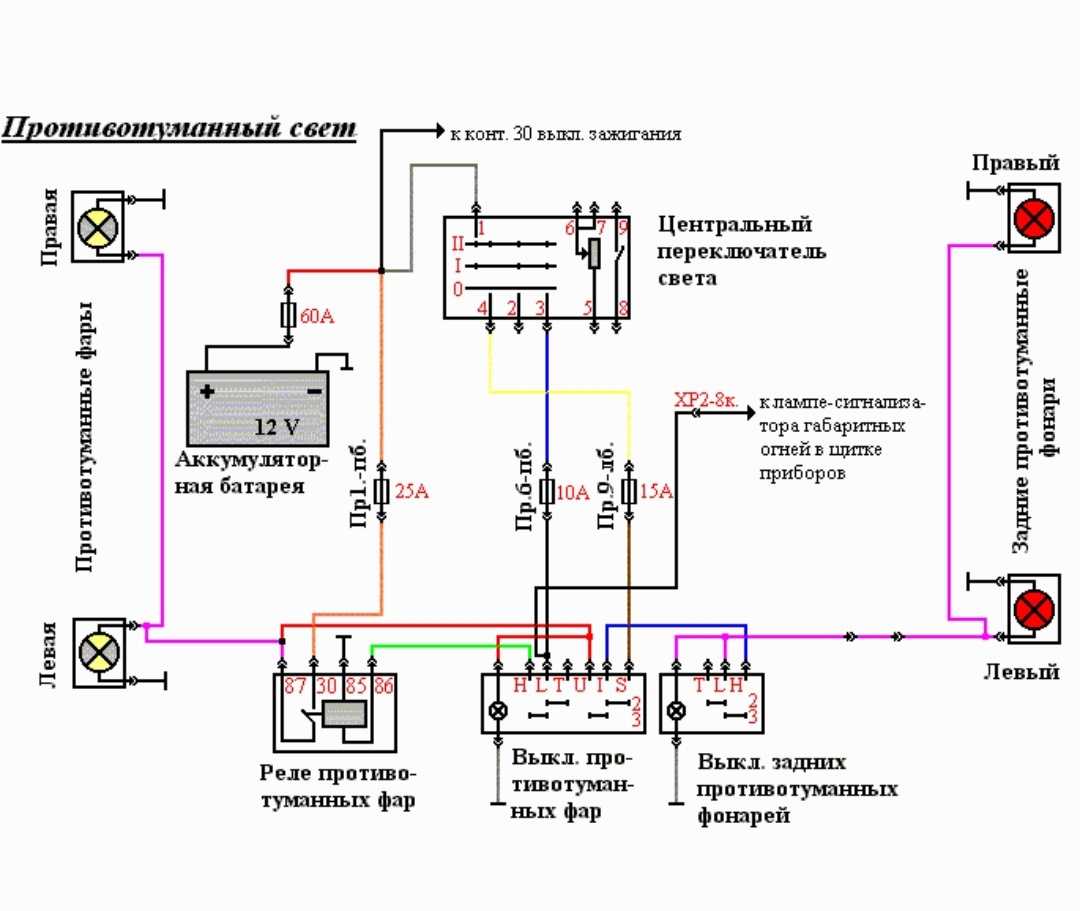

схема подключения противотуманных

фар

При установке противотуманных фар на ВАЗ 2114 и модификации, на автомобилях после 2005-го года выпуска, в салоне Вы, скорее всего, найдёте разъём для подключения кнопки соединённый с монтажным блоком. Поэтому Вам надо будет только собрать схему в подкапотном пространстве. Полная схема подключения приведена ниже. Недостаток этой схемы такой же, как и у ВАЗ 2110 и решение я предлагаю такое же. Схема подключения противотуманных

фар ГАЗ 3110 не страдает недостатками схем для ВАЗов, и практически все автомобили оборудуются этими фарами. В отличие от Волги, её ближайший «сородич»Газель , практически не комплектуется противотуманными фарами. Поэтому подключение приходится производить самостоятельно. При подключении надо учитывать, что на новых панелях применяемый центральный переключатель света может иметь положение для включения противотуманных фар и его можно использовать при подключении, что бы не устанавливать дополнительную кнопку или клавишу. Простейшая схема подключения приведена ниже. Эту же схему можно использовать и для других автомобилей.

Похожие новости

BMW X5 e53 установка магнитолы на AndroidВ видео представлены: Переходная рамка BMW X5 ISO переходник BMW . Как подключить aux к штатной магнитоле e53 e39 BmwОбзор новейшей магнитолы для автомобиля BMW X5 E53 с 9 IPS экраном, 4 Gb ОЗУ, 32 Gb встроенной….

Для улучшения видимости на дороге уже давно используются противотуманные фары. Они оправдывают себя не только в туман, но также зимой во время метели или в ночное время на плохой дороге. Каждому приходилось видеть желтый свет противотуманок, но в последнее время благодаря мощности ламп световой поток изменился. Осталось рассмотреть вопрос, как установить такие источники света на коммерческий автомобиль Газель.

Основные стадии выполнения работ по подключению

Как установить противотуманные фары на лада гранта, калина 2 и приора Вот примерная инструкция по подключению:

1. Прежде всего, в симметричных местах бампера вырезаем два отверстия, в которых будут крепиться источники света и хорошенько смазываем их антикоррозийным средством.
2. Приобретенную пару противотуманок связываем проводами. Проверьте одинаковость сечения основной проводки автомобиля и той, что идет в комплекте с фарами. Принято считать, что минимальный диаметр сечения должен составлять не менее 0,75 мм.
3. Обесточиваем питание АКБ автомобиля.
4. Проводку осуществляем в соответствии со схемой, которая идет в комплектации.

Расшифровка разъемов для подключения фар на Газель

• Нужно открыть корпус каждой фары и вытащить оттуда наружу оптический ее элемент. Это потребуется для того, чтобы можно было аккуратно вставить галогенную лампочку и не повредить корпус со стеклом в процессе монтажа.
• Закрутив корпуса фар, ставим контактное реле проводкой вниз. Так мы защитим ее от попадания влаги.
• Когда вы вставляете галогеновую лампу в ее оптический элемент, не допускайте контактов пальцев рук с поверхностью колбы. Работайте в перчатках или даже оберните колбу тряпкой. Попадание жира на поверхность колбы существенно сократит срок службы лампочки.
• Подсоединяем к лампе комплект проводки и ставим оптический элемент.
• Противотуманные фары Газель будут считаться установленными, когда вы окончили все этапы работ и обеспечили вновь питание аккумулятору. Теперь можно проверять работоспособность устройства. Включайте фару только после окончания полной сборки. Видео в этой статье даст возможность визуально увидеть некоторые работы.

Роль реле и кнопки

Если в купленном вами комплекте противотуманок отсутствует реле, приобретите его как для модели 3302. Там оно обеспечивает работу задних противотуманных фонарей. По-нормальному, каждый комплект должен быть оснащен электрической проводкой с разъемами, прерывателем-реле, кнопкой питания и подробной схемой-инструкцией по этапам сборки

Качеству проводки уделяйте самое пристальное внимание

Обратите внимание! Жгут проводов не только можно, но и нужно выводить в пространство под капотом. После этого определиться с местом, где будет крепиться реле-прерыватель:. После этого определиться с местом, где будет крепиться реле-прерыватель:

После этого определиться с местом, где будет крепиться реле-прерыватель:

После этого определиться с местом, где будет крепиться реле-прерыватель:

• Проводка от реле будет заводиться в салон через специально предусмотренное технологическое отверстие.
• Необходимо теперь выяснить, где будет находиться кнопка, включающая противотуманный свет, чтобы узнать, как подключить ее к штатной электрической проводке Газели.
• Реле понадобится нам по той причине, чтобы сберечь кнопку – она может не выдержать той силы тока, который потребляется противотуманками. Некоторые используются для подключения 3-хпозиционную клавишу: 1 провод протянут к цепи габаритов, 2-й к зажиганию, а 3-й к самому реле. Так достигается 3 режима работы.

Блок управления светом на Газель

О противотуманных фарах

Противотуманки на ваз 2114: выбираем и устанавливаем

Обычные передние фары в туман, дождь, обильный снегопад дают мало пользы: от них пространство перед машиной не просматривается, ограничено белесой пеленой, особенно в дальнем режиме. Происходит это из-за отражения света от капель тумана, дождя, снежинок.

В такой ситуации незаменимым помощником служит блок противотуманных фар (ПТФ), установка которого на любой автомобиль позволит равномерно осветить дорогу и избежать опасных ситуаций.

Но важно не забывать, что фара фаре рознь, и знать кое-что об этом не помешает любому водителю. Неплохими характеристиками обладают российские противотуманные фары, производимые на предприятиях «Бош-Рязань», «Автосвет». Вполне бюджетная стоимость – еще один плюс таких изделий

Вполне бюджетная стоимость – еще один плюс таких изделий

Неплохими характеристиками обладают российские противотуманные фары, производимые на предприятиях «Бош-Рязань», «Автосвет». Вполне бюджетная стоимость – еще один плюс таких изделий.

Фары азиатских фирм Al Khateeb и Saca более привлекательны своим внешним видом, но их стоимость вдвое выше российских, а большая мощность часто ведет к перегреву и деформации пластмассовых деталей.

Самой качественной противотуманной оптикой считаются приборы немецкой компании Hella, но это удовольствие из-за стоимости доступно не всякому водителю.

При покупке прежде всего обращайте внимание на внешний вид фары (комплекта): «противотуманки» имеют маркер в виде буквы «В». Далее проверяется герметичность между рассеивателем и отражателем (корпусом). Нарушение непроницаемости этого соединения приведет к сокращению срока службы фары

Нарушение непроницаемости этого соединения приведет к сокращению срока службы фары.

Установка и подключение ПТФ

Чтобы установить, сначала нужно определиться с местом установки. По правилам противотуманки должны находиться ниже головного света, поэтому их устанавливают на передний бампер. Важным требованием при установке и работе ПТФ является автономное включение. Это связано с большой мощностью ламп, необходимой рассеивания света вдоль дорожного полотна. Для этой цели используется промежуточное реле. Кроме того, для обеспечения дополнительной безопасности применяются предохранители.

Установка и подключение противотуманок состоит из последовательности действий:

1. В первую очередь следует установить ПТФ на посадочные места.
2. Установленные фары необходимо соединить проводами.
3. Колодка с проводами выводится в подкапотное пространство.
4. Далее следует наметить место, где будет установлено прерывающее реле.
5. Затем нужно установить прерывающее реле.
6. Далее ПТФ подключаются к ЭБУ.
7. На следующем этапе необходимо соединить реле и фары.
8. Для подведения проводки в салон предусмотрено технологическое отверстие.
9. Если на приборной панели в переключателе нет положения для противотуманок, то необходимо смонтировать кнопку и подключить ее к штатной электросхеме.

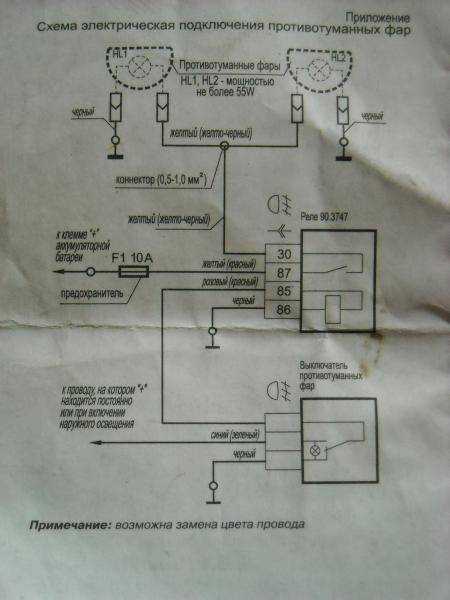

Схема подключения противотуманных

фар

Для улучшения видимости в критериях тумана, в летнее время, и во время метели, в зимнее, используются противотуманки. Ранее эти фары имели стёкла жёлтого света, но ближайшее время, благодаря увеличению мощности свечения ламп, их делают с прозрачными рефлекторами (стёклами). Противотуманки не являются неотклонимым световым устройством и потому авто не всех комплектаций их устанавливают. По этой причине установку, при желании, приходится делать самим обладателям либо обращаться в автосервис. Главным требованием для подключения противотуманных

фар, является наличие отдельного включения. Потому что мощность ламп довольно велика, а ток, коммутируемый имеющимися кнопками и клавишами мал, то при подключении нужно применение промежного реле. Не следует забывать при подключении и о защите цепей предохранителями. Частая ошибка подключение противотуманок конкретно к габаритным огням в фарах. Выключатель габаритов и провода не рассчитаны на ток потребляемый фонарями.

Разглядим схему подключения противотуманных

фар ВАЗ 2110. Согласно предлагаемой заводом схеме подключения, представлена ниже, противотуманки врубаются после включения габаритных огней. Недочетом этой схемы является отсутствие зависимости от выключателя зажигания. Это может привести к оставлению включенных фар при не работающем движке на долгий срок. Для предотвращения этого я рекомендую соединить провод к кнопке включения габаритов не к выводу 58, а к выводу «Х». При всем этом включение будет происходить независимо от внешнего освещения, а при включении зажигания.

Как Подключить Противотуманки На Газель

Схема сложный туман

фара

Противотуманные фары используются для улучшения видимости в условиях тумана летом и во время снежной бури зимой. Раньше эти фары имели желтое стекло, но в ближайшее время, в связи с увеличением мощности ламп, они выполнены с прозрачными отражателями (стеклами). Противотуманные фары не являются обязательным приспособлением, поэтому автомобили не подходят для всех уровней отделки салона. По этой причине установка, при желании, должна быть произведена самими владельцами или обратитесь в автосервис. Основное требование для сложный туман фары, это отдельное включение. Поскольку мощность ламп достаточно высока, а ток, переключаемый доступными кнопками и клавишами, низкий, при подключении необходимо использовать промежуточное реле. Не забывайте при подключении и защите предохранителей. Распространенной ошибкой является подключение противотуманных фар именно к боковым фарам фар. Переключатель размера и провода не рассчитаны на ток, потребляемый фонариками.

Давайте посмотрим на диаграмму сложный туман ВАЗ 2110 фар. Согласно электрической схеме, предложенной заводом, она представлена ​​ниже, уравновешивая фары после включения боковых фонарей. Недостатком этой схемы является отсутствие зависимости от замка зажигания. Это может привести к оставьте фары включенными, когда двигатель долго не работает. Чтобы предотвратить это, я рекомендую подключать провод к кнопке питания не к контакту 58, а к контакту «X». Все это будет включаться независимо от окружающего освещения и при включении зажигания.

На газель установка противотуманных фар

Свяжитесь с группой: Напишите, если у вас есть какие-либо вопросы или идеи !!!

схема сложный туман фара

При установке противотуманных фар на ВАЗ 2114 и его модификациях на автомобилях после 2005 года, скорее всего, вы найдете кнопочный разъем, подключенный к монтажному блоку в салоне. Поэтому вам нужно всего лишь собрать схему в моторном отсеке. Полная схема подключения показана ниже. Недостаток этой схемы такой же, как у ВАЗ 2110, а предлагаемое нами решение такое же. Схема сложный туман Фары ГАЗ 3110 не страдают от недостатков цепей ВАЗ, и почти все автомобили оснащены этими фарами. В отличие от Волги, ее ближайший «родственник» Газель, почти нет противотуманных фар. Так что вам нужно подключиться. При подключении имейте в виду, что на новых панелях центральный выключатель освещения может иметь положение переключателя противотуманных фар и может использоваться при подключении, чтобы предотвратить установку дополнительной кнопки или ключа. Простейшая схема подключения показана ниже. Такая же схема может быть использована для других автомобилей.

Регулировка противотуманных фар

Монтаж и подключение противотуманных фар закончены, но это еще не все. Теперь нужно отрегулировать наши фары так, чтобы они светили, а не слепили встречных водителей. Это очень ответственная и важная операция, поскольку от этого зависит и наша жизнь, и жизнь встречных участников движения.

Можно, конечно, обратиться за помощью на СТО, но если есть терпение, то все можно сделать самому. Для работы нам понадобится вертикальная стена и ровная горизонтальная площадка перед ней. Размеры площадки должны позволить поставить автомобиль на расстоянии 10 м от стены. Берем кусок мела и делаем необходимую разметку на стене.

1. Проводим вертикальную линию, соответствующую центральной оси машины (линия 1 на рисунке ниже).
2. Проводим две вертикальные линии, которые проходят через центр противотуманных фар (линии 2 и 3 на рисунке ниже).
3. Рисуем горизонтальную линию Н на высоте размещения центров противотуманных фар от дорожного покрытия.
4. Рисуем горизонтальную линию 4 на высоте, которая зависит от расстояния от автомобиля до стены и от высоты установки противотуманок. Расстояние мы выбрали 10 м. Если фары расположены на высоте 250-500 мм от дорожного покрытия, что соответствует стандартной высоте установки ПТФ на Газели, то высота проведения линии 4 будет около 100 мм.

Разметка стены для настройки противотуманных фар

Разметка окончена. Остальные операции проводим в темное время суток. Ставим автомобиль на расстоянии 10 м от стены максимально горизонтально и так, чтобы его центральная осевая совпадала с центральной вертикальной линией на стене.

Включаем ПТФ, закрываем одну фару куском плотной материи, а вторую регулируем так, чтобы ее световое пятно совпадало с отмеченным на рисунке желтым овалом. Наклон фары меняем регулировочным винтом, который на фото ниже помечен стрелкой.

Повторяем операцию для другой фары, закрыв отрегулированную тканью. После открываем обе фары и убеждаемся, что световые пятна с центрами А и В на своем месте.

Вот и все, теперь наша Газель Бизнес оснащена противотуманным светом. Это обеспечит безопасную езду в любую погоду и нам, и другим участникам движения.

Предыдущая
Противотуманные фарыКак установить противотуманные фары на приору
Следующая
Противотуманные фарыКак установить ПТФ на ВАЗ 2114 и поменять в них лампочки

Спасибо, помогло!2Не помогло1

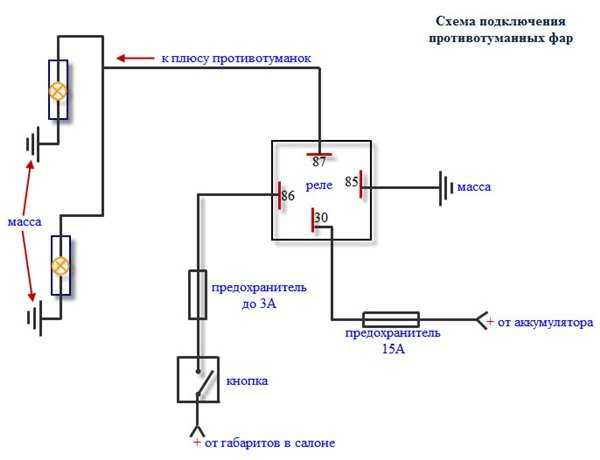

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

• сами ПТФ;
• реле противотуманных фар;
• кнопка включения/выключения фар;
• предохранитель 10 А;
• провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
2. Определяем место расположения кнопки включения/выключения ПТФ;
3. Отмеряем необходимую для подключения длину проводов;
4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
6. Контакт реле 86 в любом удобном месте соединяем с массой;
7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
9. Проводим тестирование.

ГАЗ Газель Next Трудяжка › Бортжурнал › Установка ПТФ

Ну вот, как и планировалось, установил ПТФ.

Для установки ПТФ я собрал следующий комплект: — ПТФ фирмы BOSCH Артикул: 09.998 Каталожный номер: ALRU.676512. 073/074 (073 — левая и 074 – правая) Производитель: BOSCH (покупал в автомагазине за 1850 руб.)

И так по порядку процесс установки: 1.Как ранее уже писал, дополнительные кнопки я установил на панель управления, в том числе и кнопку для включения ПТФ. 2. Устанавливаем реле и предохранитель в штатные места, по заводской схеме, они установлены следующим образом: — предохранителем в первую ячейку (с правой нижней стороны). — реле во вторую ячейку (с левой верхней стороны)

Для установки реле и предохранителя, открываем блок предохранителей в моторном отсеке, снимем с него крышку, откручиваем его от крепления и снимаем с него нижний защитный кожух.

Приступаем к установке предохранителя: Для установки его установки необходимо подготовить и установить один провод с двумя клеммами (мама). Одна клемма этого провода вставляется в имеющиеся (отверстия) паз под предохранитель, вторая клемма пойдет имеющиеся (отверстия) паз для реле. Сразу отвечу на вопрос «Почему одна клемма под предохранитель?», потому, что вторая там уже есть, она запитана от плюсовой шины блока предохранителей.

Далее устанавливаем реле: Для его установки необходимо подготовить и установить ещё три провода с клеммами (мама) в имеющиеся там (отверстия) пазы. Смотрим схему его подключения реле: — питания на катушку реле (-) — питания на катушку реле (+) — вход питания (+) — выход питания (+) То есть, для его подключения нам необходимо подключить контакты следующим образом (цвета напишу, как на фото ниже): — массу берем от провода реле массы дальнего света (черный провод); — управляющий провод от кнопки включения ПТФ, который вывели с кабины (желтый провод с красной полосой); — питания (+) от предохранителя (сиреневый с черной полосой); — провод подающие питание (+) на ПТФ (сиреневый).

3. Разводим проводку от клеммы (выход питания (+) по лонжеронам проводку к ПТФ. 4. Проверяем собранную проводку, для этого подключаем ПТФ, включаем габариты и кнопкой включаем ПТФ. 5. После проверки собираем и ставим блок предохранителей. Все работы в моторном отсеке и в кабине закончены, переходим к снятию бампера и установке в него ПТФ.

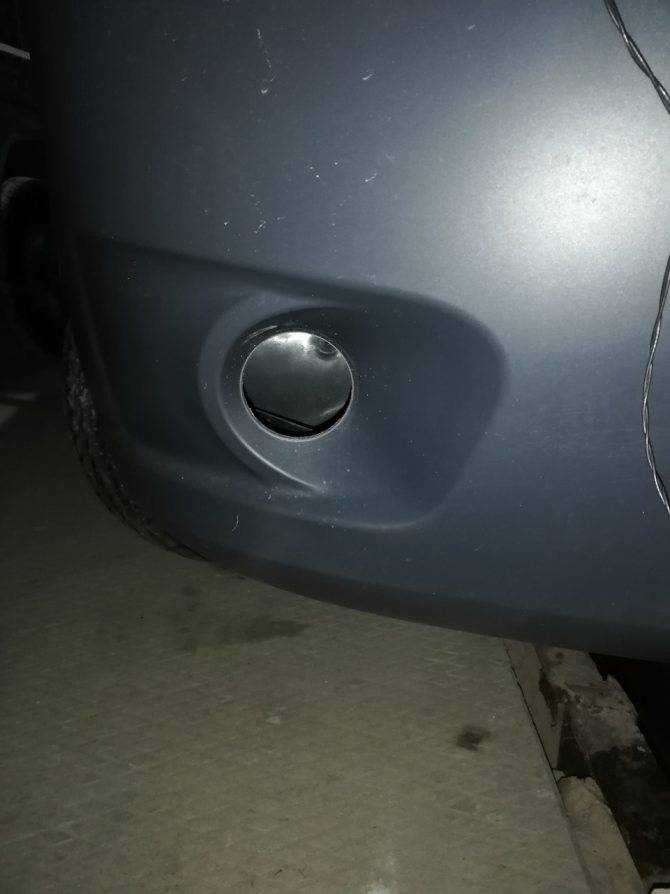

6. Делаем отверстия под ПТФ. Я делал отверстия под ПТФ без снятия бампера. Чтобы быстро и аккуратно сделать отверстия, я использовал корону на 80 мм. по дереву. Вот результат такого пропила коронкой

Первоисточник, откуда я брал инфу по подключению ПТФ

Ездим и радуемся очередной доработке. Всем удачи!

Источник

Если ПТФ неработоспособны

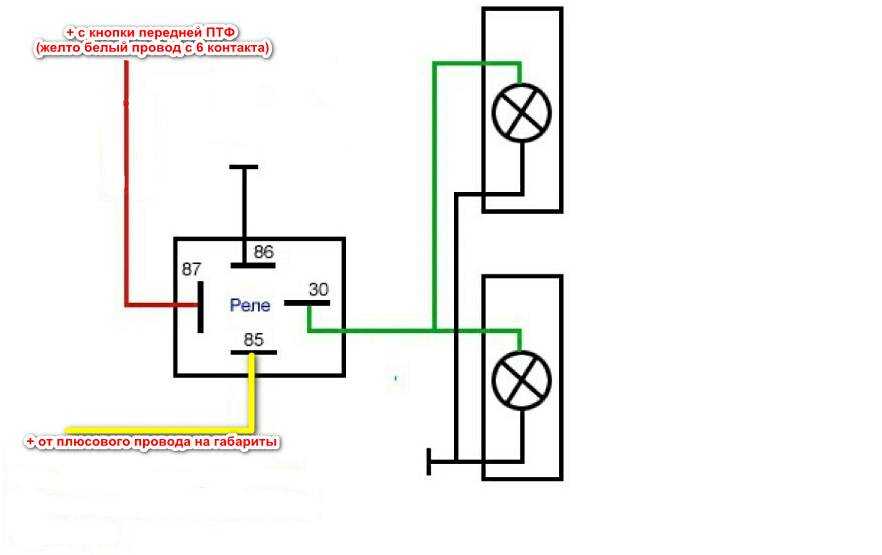

Подключение через реле 4 контактное схема подключения Кратко рассмотрим главные причины выхода из строя противотуманок или проблем в работе управляющих механизмов (см. фото). К сожалению, долгая эксплуатация и не всегда благополучный климат вызывают коррозию и окисление проводов и контактов.

• Каждая из противотуманок имеет собственный предохранитель, расположенный в блоке под капотом. Проверьте в первую очередь, не вышел ли он из строя. Если не работают сразу обе фары, значит, дело в другом, поскольку предохранители не выходят из строя парами.
• В случае перегорания ламп, нельзя придумать ничего другого, кроме их замены, а причина может быть в реле-прерывателе. При включении фар должен происходить щелчок. Если же нет – то либо оно нерабочее, либо на нем отсутствует питание, либо как вариант – отсутствие нормальной массы на кузов, или от реле.

Панель приборов и органы управления автомобиля Газель-Некст

Комбинация приборов

1. Тахометр. Указывает частоту вращения коленчатого вала двигателя в об/мин. Не допускайте длительной работы двигателя с частотой вращения свыше 3600 об/мин.

2. Указатель температуры охлаждающей жидкости двигателя. При достижении стрелкой красной зоны шкалы и загорании сигнализатора аварийно высокой температуры охлаждающей жидкости необходимо остановить двигатель и устранить причину перегрева.

3. Кнопка Режим/управления маршрутным компьютером.

Для самотестирования комбинации приборов включите приборы (положение ключа I) и через 1–2 секунды нажмите кнопку. При этом включаются сигнализаторы 2, 3, 4, 7, 9, 11, 24, 26, 27, 29 и 30, все сегменты многофункционального дисплея, стрелочные индикаторы проходят путь от минимума до максимума.

Режим самотестирования прерывается: самостоятельно после движения стрелок приборов от начальной отметки шкалы до максимальной; при появлении сигнала оборотов коленчатого вала двигателя, при выключении приборов.

После окончания режима самотестирования комбинация приборов выходит в рабочий режим.

Для управления маршрутным компьютером (выбор меню по кругу) поверните кнопку по часовой стрелке (МК-up) или против часовой стрелки (MK-down).

4. Многофункциональный дисплей маршрутного компьютера. Режимы работы смотрите на следующей странице.

5. Кнопка установки на нуль показаний суточного пробега/перевода часов и минут.

Для установки на нуль показаний суточного пробега нажмите кнопку и удерживайте ее нажатой не менее 3 секунд.

Для перевода часов и минут поверните кнопку: по часовой стрелке — изменение показаний часов, против часовой стрелки — изменение показаний минут.

6. Указатель уровня топлива.

Топливный бак может содержать до 64 л топлива. При остатке топлива менее 8 л стрелка достигает красной зоны шкалы и загорается сигнализатор минимального резерва топлива в баке.

7. Спидометр. Указывает скорость движения автомобиля в км/ч.

ВНИМАНИЕ!

Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм + и -) при включенных приборах.

Для исключения последствий сбоев в работе комбинации приборов:

1. Выключите приборы.
2. Восстановите соединение аккумуляторной батареи с бортовой сетью автомобиля.
3. Нажмите кнопку Режим и, удерживая ее, включите приборы. При этом стрелочные индикаторы вернутся в исходное положение.

Многофункциональный дисплей

Показания дисплея:

Режим показаний текущего времени, ч: мин (от 00:00 до 23:59)

Режим показаний напряжения аккумуляторной батареи, В (от 6.0 до 18.0)

Режим показаний среднего расхода топлива, л/100 км (от 0.0 до 19.9)

Режим показаний общего расхода топлива, л (от 0 до 9999). Обнуляется кнопкой «Режим»

Режим показаний средней скорости, км/ч (от 0 до 250). Обнуляется кнопкой «Режим»

Режим показаний мгновенного расхода топлива, л/100 км (от 0.0 до 19.9)

Режим показаний пробега до заправки, км (от 30 до 999)

Режим показаний времени в пути, ч, мин (от 00:00 до 99:59). Обнуляется кнопкой «Режим»

Режим показаний счетчика суточного пробега, км (от 0.0 до 9999.9)

Режим показаний счетчика пройденного пути, км (от 0 до 999999)

Показания маршрутного компьютера носят информационно-справочный характер.

gazavtomir.ru

Замена стекла заднего фонаря

Деталь меняют на второй год. Стекло заднего фонаря для «ГАЗели» изготавливается из высокопрочного пластика, но и оно выходит из строя: поверхность трескается от вибраций из-за негерметичной установки, повреждения во время езды.

Для замены выбирается оригинальная деталь, которая закрывает всю оптику заднего света: габариты, стопы, поворотники. Всего на блок устанавливается 4 лампы технического света. При ремонте рекомендуется перебрать всю электропроводку: разъемы на задних фонарях в «ГАЗели» окисляются в течение 6 месяцев, электропроводка часто рвется из-за некорректного подключения и монтажа линии.

Последовательность действий

При разборке элемента предварительно снимается минусовая клемма с АКБ. Стекло держится на блоке 4 винтами. Алгоритм следующий:

1. Вывернуть болты крепления.
2. Снять рассеиватель.
3. Подготовить гофру для упаковки косы электропроводки.
4. Почистить блок, при необходимости поменять лампы.
5. Установить новый рассеиватель.
6. Прикрутить стекло.

Водители «ГАЗели» отмечают частую неисправность сигнального освещения. При заводской сборке левый задний поворотник запитывают напрямую от переднего и забывают корректно прятать провода в подкапотном пространстве, в итоге элементы быстро выходят из строя.

Нормативы по установке

Фары противотуманные на «Газель» устанавливаются с обязательным учетом мощности их потока. Запрещается использование ПТФ, если этот показатель превышает мощность основных источников света.

Фары должны быть установлены симметрично относительно оси автомобиля.

Если заводом уже предусмотрены и обозначены на бампере места установки «противотуманок», то следует придерживаться заводских рекомендаций и устанавливать фары именно в этих зонах.

После фиксирования ПТФ обязательно проверяется правильность их регулировки. Желательно, чтобы это делалось на станции техобслуживания специалистом-электриком. Этот шаг, пожалуй, самый важный из предыдущих, так как от него зависит качество работы противотуманных фар. Только в этом случае они будут полезным оборудованием.

О противотуманных фарах

Обычные передние фары в туман, дождь, обильный снегопад дают мало пользы: от них пространство перед машиной не просматривается, ограничено белесой пеленой, особенно в дальнем режиме. Происходит это из-за отражения света от капель тумана, дождя, снежинок.

В такой ситуации незаменимым помощником служит блок противотуманных фар (ПТФ), установка которого на любой автомобиль позволит равномерно осветить дорогу и избежать опасных ситуаций.

Но важно не забывать, что фара фаре рознь, и знать кое-что об этом не помешает любому водителю. Неплохими характеристиками обладают российские противотуманные фары, производимые на предприятиях «Бош-Рязань», «Автосвет»

Вполне бюджетная стоимость – еще один плюс таких изделий

Неплохими характеристиками обладают российские противотуманные фары, производимые на предприятиях «Бош-Рязань», «Автосвет». Вполне бюджетная стоимость – еще один плюс таких изделий.

В заключение

Надеемся, что достаточно подробно осветили процесс установки и монтажа противотуманок на автомобили семейства Газель (см. также статью Где разместить противотуманные фары на Газель Бизнес). А руководствуясь нашими советами, вы избежите ошибок и излишних трат. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Здарова мужики! Ну вот прошел еще один плодотворный выходной! С батей решили разделиться, он заменил масло в коробке и редукторе, подтянул хвостовик на мосту, прошприцевал крестовины, а я решил разобраться с проводкой, сегодня тепло было на улице ну вот я и психанул и подключил все.)))

Что успел за сегодня я))

1. Подключил подсветку кнопок от габаритов, (РЕБЯТА ПОРЕКОМЕНДОВАЛИ) Я сделал.на кнопке есть наименования контактов D 1 2 A B C**********************************************************D- +на лампу индикации включения1 — обратка на устройство, отсюда делаем перемычку на D чтобы загорался индикатор включения2- Плюс от того устройства которое хотите включатьB- Подсетка самой кнопки от габаритов сажаем +A- Масса сажаем на корпус под любую гайку***********************************************************2. Подключил передние противотуманные фонариТут тоже все просто. Берем один провод с туманки и сажаем его на массу, второй провод сажаем на силовой конец реле (A) на второй силовой конец реле(В) сажаем (+), далее подключаем один провод с кнопки на (+) второй конец с кнопки сажаем на управляющий контакт реле (С) потом на второй вправляющий контакт реле (D) сажаем массу. Все одна часть готова. Приступаем к кнопке на кнопке есть контактыD- +на лампу индикации включения1 — обратка на устройство, отсюда делаем перемычку на D чтобы загорался индикатор включения (САЖАЕМ КОНЕЦ КОТОРЫЙ ИДЕТ НА УПРАВЛЕНИЕ РЕЛЕ (С)2- Плюс от того устройства которое хотите включать (САЖАЕМ КОНЕЦ КОТОРЫЙ ПОДКЛЮЧЕН К ПЛЮСУ)B- Подсетка самой кнопки от габаритов сажаем +A- Масса сажаем на корпус под любую гайкуВсе проверяем… Работает)))************************************************************3. Вывел кнопку открывания-закрывания электрокрана печки. (Потребуется кнопка, 5ти контактное реле, провода. И так приступим, берем откручиваем верхний бордачек и видим там фишки, ищем с четырьмя контактами (оранжевый, коричневый, черный, зеленый)

КОРИЧНЫВЫЙ Закрыть сажаем сюда контакт с реле BЗЕЛЕНЫЙ Открыть сажаем сюда контакт с реле CЧЕРНЫЙ Масса сажаем сюда контакт с реле A и DОРАНЖЕВЫЙ +12В сажаем сюда провод с кнопки+E провод с кнопки

Берем реле 5ти контактное у него 3 конца силовых и два управляющих назовем их ABC DE,А основнойB нормально замкнутый контактС нормально разомкнутыйD массаE управление на кнопку

Все… кнопка нажата кран открыт кнопка не нажата кран закрыт.Подсветку кнопки описывал выше.************************************************************4. Заменил электрокаран печки так как он подтекал.************************************************************5. Установил и подключил доп фонарики “барадавки” на задние фонари (ПОДКЛЮЧИЛ К ГАБАРИТНЫМ ЛАМПАМ ЗАДНЕГО ФОНАРЯ)

6. Установил и подключил подсветку в ноги. ( ВСЕ АНАЛОГИЧНО ТОМУ ЧТО СДЕЛАНО С ТУМАНКАМИ ТОЛЬКО БЕЗ РЕЛЕ)7. Установил защиту колесных арок8. Подключил поворотники на зеркалах (ВОТКНУЛ ФИШКИ ДРУГ В ДРУГА)9. Установил плафон с выключателем в будку10. Заменил конечник сигналки в будке.11. Установил новые задние брызговики. нужно прикрутить цепи

НУ ВСЕ МУЖИКИ РУКИ УСТАЛИ ПЕЧАТАТЬ, ТАК ЧТО ВСЕХ С ПРАЗДНИКОМ, ХОРОШЕГО НАСТРОЕНИЯ И ПРИЯТНОГО ВЕЧЕРА!
