Подсветка приборной доски Волги 3110 (руководство для чайников) — DRIVE2

Приветствую всех! В этой записи я хочу описать, как можно переделать свою приборную доску с унылой надоевшей зеленой подсветкой в более яркую и разноцветную, и постараюсь это сделать как можно подробнее и понятнее. Поехали!

1. Снятие приборной панели.

Включаем магнитолу, чтоб не было скучно и приступаем к разборке. Первым делом откручиваем верхнюю часть кожуха рулевой колонки. Тут не обойтись без длинной крестовой отвертки. Будет удобнее, если снять руль, но можно справится и не снимая его.

Затем сдёргиваем

рукоятку корректора фар иоткручиваем рукоятку включения фар/габаритов. Откручиваем круглые гайки этого же корректора и этого же включателя. Затем вынимаем окантовку панели, предварительно открутив 4 шурупа.

2. Разборка приборной панели.

Скручиваем по периметру 9 шурупов, снимаем переднюю часть.

Запоминаем положение стрелок каждого прибора. Для надежности, можно сфотографировать. Стрелки тахометра и спидометра упираются в ограничитель, поэтому поворачиваем их в сторону максимума и запоминаем, до какой точки они могут двигаться.

Сдёргиваем стрелки со своих осей, но очень аккуратно

, чтобы не отломить ось стрелки! Плоскогубцами вытаскиваем два ограничителя стрелок тахометра и спидометра, но… Они сделаны из цветного металла, и чтоб не содрать с них черное покрытие, лучше чем-то их предохранить при выдергивании, например изолентой. Скручиваем с каждого прибора по 2 шурупа и достаем шкалы приборов.

Шкала спидометра прикручена на 2 винта, не перепутайте!

Затем откручиваем прозрачные элементы с каждого прибора и снимаем их.

Прозрачный рассеиватель тахометра прикручен к прибору на 2 шурупа, которые короче остальных!

3.Модернизируем.

Берем шкалу прибора, направляем на её на свет и отмечаем места, где будем снимать зелёное покрытие.

Красим в нужный Вам цвет, нужные Вам места, обычным маркером. Желательно красить тоже направляя на источник света, чтоб видеть и предотвратить разводы. Затем красим прозрачные рассеиватели в тех местах, где находятся оси приборов, чтоб стрелки тоже светились своим цветом (см. фото внизу)

. Также красим места вокруг одометра(см. фото внизу ).

Меняем обычные лампочки на светодиоды. За подсветку приборов отвечают семь лампочек.

Ставим всё на свои места и проверяем, как работает подсветка. Подводим 12V к отмеченным на фото контактам. Если какие-то из светодиодов не горят, значит не совпадает полярность, просто поверните их на 180 градусов.

Собираем всю панель и идём устанавливать.

4. Установка приборной панели.

Слышал, что светодиоды не переносят перепады напряжения, поэтому я отключил регулировку освещения приборной доски. Одну из клем переткнул в другое место, получилось «напрямую», то есть подсветка панели в самом ярком состоянии, не регулируется и не отключается.

Вот, как получилось у меня

Всем всего доброго!

Как определить неисправность?

При появлении неисправностей в работе оборудования в первую очередь нужно проверить целостность предохранительных устройств. Если в схеме проводки происходит замыкание или скачок напряжения, предохранительные элементы первые выходят из строя, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неполадки следует осуществлять при помощи тестера — мультиметра.

Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, то это не значит, что проверку можно завершать, поскольку замыкание может произойти одновременной в нескольких цепях (автор видео — Denis Legostaev).

Если в проводке авто с карбюраторным или инжекторным двигателем произошло короткое замыкание, то нужно заняться диагностикой состояния цепей. Разумеется, если все предохранители оказались целыми. Перед диагностикой следует отключить массу, непосредственно для проверки понадобится тестер или контрольная лампочка. При использовании лампы один из ее контактов следует подключить к цоколю, а другой — к центральному контакту.

Сама проверка происходит так:

сначала ключ в замке зажигания следует выставить в положение I;
затем к контактам в гнездах предохранителей нужно по очередь подключить щупы тестера или лампы;
в том случае, если лампа не горит, это свидетельствует о том, что на проверяемом участке цепи нет замыканий, если же она загорается, то замыкание было обнаружено.

Еще один немаловажный момент — это диагностика целостности электроцепей. В данном случае принцип поиска довольно простой — для диагностики вам потребуется тот же тестер (подойдет вольтметр или омметр) либо лампа с проводами. Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием.

Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки. Причем как показывает практика, в жгутах провода очень редко повреждаются.

Еще одна поломка в электроцепи — это плохой контакт в местах соединений, поиск такой неисправности лучше всего осуществлять с использованием тестера — вольтметра.

Есть два метода диагностики:

Один щуп тестера следует подключить к кузову автомобиля, а второй к выводу соединения, измерение напряжения осуществляется в двух сторон. Учтите, что при этом падение напряжения должно составить не больше 0.5 вольт.
Следующий метод — подключите один проводок с контактом на одном конце штекера, а второй — к контакту на другой стороне данного штекера. В том случае, если тестер покажет более 0.5 вольт, это говорит о том, что контакты на штекере следует прочистить (автор видео — канал МЗС TV).

Замена колеса

Замену колеса производите в следующем порядке:

установите автобус на твердую и ровную горизонтальную площадку;
затормозите автобус стояночным тормозом;
поставьте упоры под колёса со стороны, противоположной снимаемому колесу;
ослабьте затяжку гаек снимаемого колеса;
поставьте домкрат под раму вблизи переднего колеса (для замены переднего колеса) или под нижний лист рессоры около стремянки вблизи снимаемого колеса (для замены заднего колеса). При подъёме колеса на грунте под основание домкрата рекомендуется подкладывать брус или доску;
качанием воротка производите подъём автобуса настолько, чтобы снимаемое колесо оторвалось от поверхности дороги.
отверните гайки крепления колеса, замените колесо и заверните гайки;

опустите автобус с домкрата;
затяните гайки крепления колеса моментом 30–38 кгс-м и уберите клинья. Затягивайте гайки не по кругу, а попеременно противоположные гайки, например в порядке, показанном на рисунке;
доведите до нормы давление воздуха в шинах.

Правила пользования домкратом приведены в инструкции по эксплуатации домкрата.

Инструмент и принадлежности

Комплект инструмента и домкрат упакованы в специальный вкладыш и размещены с левой стороны сиденья водителя.

При продаже к автобусу прикладывается комплект инструмента и принадлежностей, в который входят: ключ баллонный S 27, ключ для демонтажа колпаков колес S 14, вороток, домкрат гидравлический и рым-болт.

Автобус комплектуется двумя огнетушителями ОП-2.

Один огнетушитель закреплен на поручне кабины справа от сиденья водителя.

Второй огнетушитель размещен в салоне. Он крепится к настилу пола под двухместным сиденьем около задней запасной двери.

Правила пользования огнетушителем указаны на этикетке.
Рекомендуемое место размещения аптечки первой помощи (приобретается владельцем автобуса) — в кармане левой обивки боковины, слева от сиденья водителя.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Home
Автогараж
Как Поменять Лампочку Ближнего Света На Газели

Как Поменять Лампочку Ближнего Света На Газели

Автомобильный газ очень широко распространен в нашей стране и используется в различных областях. Они ценятся за их простоту и дешевое обслуживание, а некоторые работы выполняются без помощи других. Освещение относится к тем функциям, которые выполняются без помех, поскольку по этой причине безопасность дорожного движения напрямую зависит от этого, в этом обзоре будут рассмотрены основные аспекты, связанные с этой проблемой.

Отметим сразу — отсутствие света не означает, что лампочки сломались, это лишь одно из обстоятельств, мы изучим наиболее распространенные трудности и их соответствующие особенности:

В принципе! В первых моделях использовались лампы AKG12-6055-1, в которых сочетались высокие и низкие фонари; также в этих автомобилях не было реле для ближних и дальних фонарей; этап развития.

Для того чтобы свет был хорошего качества, вам нужно не только правильно выполнять работу, но и использовать продукцию хорошего качества, начнем с этого.

Чтобы помочь вам сделать большую часть вашей покупки, есть, к сожалению, несколько общих советов, которые вам нужны:

https://youtube.com/watch?v=JXjoA0jgVuo

Газель Бизнес Замена лампочек

Важно, чтобы продукт соответствовал требуемым спецификациям. В нашей модели используются лампы с цоколем H7, мощностью 55 Вт, напряжением 12 вольт

Отдайте предпочтение известным брендам, которые давно представлены в производственном секторе. Вам не нужно получать продукты, которые не соответствуют заводским требованиям

Важно выбрать качественный вариант, потому что низкая стоимость нежелательна в качестве определяющего фактора, в большинстве случаев дешевые продукты недолговечны и не работают так, как указано. Отдайте предпочтение известным брендам, которые давно представлены в производственном секторе. Вам не нужно получать продукты, которые не соответствуют заводским требованиям

Вам не нужно получать продукты, которые не соответствуют заводским требованиям

Например, введение ксенона противоречит правилам дорожного движения, или если вы покупаете галогенные лампы очень высокой мощности, маловероятно, что качество света улучшится, но нагрузка на проводку увеличится, что приведет к его ускоренному износу. (См. Также схему подключения Газель: Особенность статьи.)

Просто отметьте, что процесс, который вам нравится больше всего, усложняется тем, что вам нужно положить руку в потолок, если вы хотите увидеть, что находится внутри, тогда возьмите маленькое зеркало.

Аннотация при самостоятельном выполнении работы состоит из следующего:

Сначала снимите заглушку, которая закрывает точку подключения колбы и служит защитой от воды и пыли. Просто потяните за один из краев и аккуратно снимите чехол с сиденья.

Светодиодные лампы на Газели До первой встречи с ГАИ!

Далее вам нужно отсоединить блок проводки, вам нужно сделать это очень осторожно, не тянуть за провода, захватить корпус разъема и вытащить его, время от времени бывает, что этот элемент трудно удалить при таких обстоятельствах. , не тяните резко, лучше сначала ослабьте его, тогда будет намного легче. Основание лампы содержит специальный зажим, который надежно фиксирует и толкает всю сборку

Основание лампы содержит специальный зажим, который надежно фиксирует и толкает всю сборку

Чтобы освободить его, нужно нажать на закругленную сторону и отсоединить его от крючка, тогда тот факт, что другая сторона будет отпущена. Это не очень ясно в устной форме, потому что, глядя на фотографию ниже, он может ясно видеть как сам клип, так и греческий, где он находится.

В принципе! Не прикасайтесь к стеклянной части лампы, так как она нагревается во время работы, а частицы жира с кожи являются предпосылкой для потемнения и быстрого выхода продукта из строя. Если вы все еще прикасались к трубке, протрите ее тканью, смоченной спиртом.

Сменить лампу в «Газели» несложно, хотя приходится прикладывать руки к работе и работать, не видя сам дизайн, эксперты говорят, что при некотором умении замена 2 ламп занимает уже 5 минут. На видео ниже показаны некоторые основные моменты рабочего процесса.

Почему стоит обратиться именно в наш центр кузовного ремонта?

Компания Мега-Сервис имеет ряд полноценных преимуществ, по сравнению с другими центрами.

У нас работают лишь высококвалифицированные мастера со стажем работы более 5 лет. При этом здесь каждые 3-5 месяцев проводятся разнообразные обучения, стажировки и курсы по повышению мастерства.
Нашей особенностью то, что у нас нет ограничений по маркам авто, мы занимаемся всеми импортными автомобилями.
Компания оборудована самыми высококлассными импортными технологиями.
На протяжении многих лет мы пользуемся услугами хороших поставщиков запчастей. У нас широкий выбор запчастей, поэтому Вы не будете расстроены, что Вашего типа детали не найдётся в нашем салоне.
Цена не зависит от незначительных поправок и не меняется в процессе работы.

Фары ГАЗель Next. Схема. Регулировка. Применяемые лампы.

1 – гнездо для регулировки светового пучка в вертикальной плоскости; 2 – гнездо для регулировки светового пучка в горизонтальной плоскости; 3 – разъем соединительный; 4 – посадочное гнездо для винта крепления фары к фронтенду (основания рамки радиатора); 5 – рассеиватель.

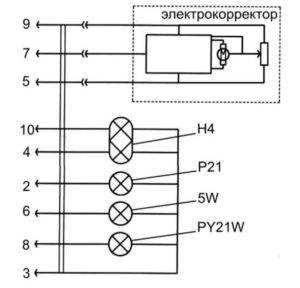

Схема электрическая.

Контакты	Цепь
1	–
2	Дневной ходовой огонь
3	Общий
4	Дальний свет
5	Общий привода корректора
6	Габаритный свет
7	Управляющий сигнал привода корректора
8	Указатель поворота
9	Питание корректора
10	Ближний свет

Включение габаритного света и света фар осуществляется переключателем наружного освещения модуля управления светотехникой. Переключение света фар (дальний-ближний) и включение указателей поворота осуществляется подрулевым переключателем. Дневные ходовые огни включаются автоматически при включении зажигания, отключение осуществляется переводом переключателя наружного освещения модуля управления светотехникой в положения I и II.

Наклон световой границы ближнего света фар регулируется вращением винтов, установленных в гнезда 1 и 2 с помощью шестигранного ключа.

Первоначальный наклон световой границы устанавливается на заводе- изготовителе автомобилей и указан на табличке рядом с фарой (2,0 %).

Для регулировки фар в зависимости от загрузки автомобиля в фарах установлены электромеханические корректоры, позволяющие водителю изменять угол наклона пучка ближнего и дальнего света. Изменение наклона светового пучка осуществляется переключателем корректора света фар модуля управления светотехникой.

Корректировка угла светового пучка фар проводится изменением положения отражателей фар электродвигателями с редукторами, которые установлены в корпусах фар, и следящей системой. При повороте переключателя корректора света фар модуля подается питание в электродвигатели, которые через редукторы поворачивают отражатели фар на определенный угол.

Угол поворота отражателей определяется и контролируется датчиками следящей системы в зависимости от положения переключателя корректора света.

Разметка экрана для регулировки фар.

h=975 мм – высота центра ближнего света фар на автомобиле; V—V – ось автомобиля.

Ручную регулировку фар необходимо производить с помощью экрана в следующем порядке:

проверить давление в шинах и, при необходимости, довести его до нормы;
установить снаряженный автомобиль, на ровную, горизонтальную площадку, обеспечив расстояние (10+0,04) м между рассеивателями фар и вертикально установленным экраном;
повернуть переключатель корректора света фар модуля в положение «0»;
включить ближний свет;
отрегулировать световые пучки вращением винтов, установленных в гнездах 1 и 2, поочередно для каждой фары.

У отрегулированных фар горизонтальный участок светотеневой границы должен совместиться с линией X—X, наклонные участки светотеневой границы должны соответствовать рисунку, а точки пересечения горизонтального и начала наклонных участков светотеневой границы – с линиями G–G и D–D. В процессе эксплуатации необходимо следить за исправностью ламп. Лампы с потемневшими колбами необходимо заменять.

Предупреждения.

Рассеиватели блок-фар выполнены из пластмассы. Поэтому недопустима их очистка от пыли и грязи с использованием различных топлив, других активных веществ и жидкостей, а также сухая протирка щетками и ветошью. Загрязнение необходимо удалять только с обильным поливом этих изделий струей воды.
При установке в фару галогенной лампы нельзя касаться пальцами колбы во избежание снижения светового потока или разрушения колбы в процессе эксплуатации.
При определенных неблагоприятных погодных условиях в блок-фарах на внутренней стороне рассеивателя могут появляться «капельки воды» (конденсат), которые должны исчезать с возрастающей температурой при включенном состоянии фар или при движении автомобиля со скоростью 90-120 км/ч ориентировочно через 100 км пути. Конденсат внутри фары не является недостатком качества и не влияет на мощность света.

Замена ламп фары.

1,4 – колодка соединительная; 2 – крышка; 3 – лампа ближнего/дальнего света; 5 – лампа габаритного огня; 6 – лампа дневного ходового огня; 7– лампа указателя поворота.

Внимание. Доступ к лампам фар обеспечивается из моторного отделения автомобиля. Доступ к лампам фар обеспечивается из моторного отделения автомобиля

Доступ к лампам фар обеспечивается из моторного отделения автомобиля.

Замену ламп фар необходимо выполнять в следующей последовательности:

Замена и регулировка фар автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт.

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

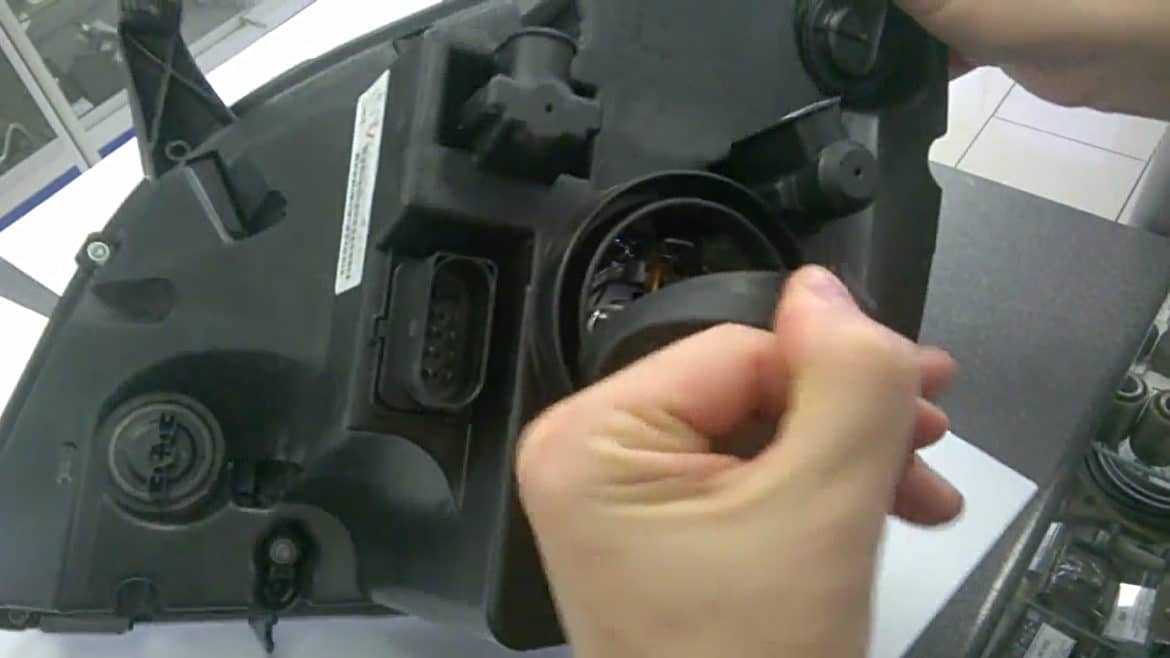

Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего — дальнего света.

Выводим усики пружинного фиксатора из пазов

Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

Для замены лампы габаритного света вынимаем патрон

Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

Отсоединяем колодку электропривода корректора фар.

Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

Ключом «на 10» отворачиваем два болта

Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля.

После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

Отсоединяем соединительную колодку от выводов корректора.

Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

Для замены блока управления снимаем комбинацию приборов (см. Снятие комбинации приборов).

Отсоединяем соединительную колодку от блока.

Потянув на себя, снимаем рукоятку управления блока.

Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

Общий вид блока управления с деталями крепления

Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране.

Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке.

В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

avtomechanic.ru

Схема габаритов Газель.

Схема габаритов Газель практически одинаковая для всех моделей. Все отличия сводятся в основном к переключателям. На первых моделях Газелей типа 3302, включение осуществляется центральным переключателем света. На последующих моделях устанавливались блоки управления освещением. Принцип работы этих модулей сводится к замыканию определённых контактов при повороте рукоятки управления. Несколько отличается схема подключения Газелей 3321. В них для разгрузки контактов переключателя используется промежуточное реле. Эта бы не помешало сделать и на Газелях бизнес, но конструкторы посчитали это излишним.

Схема габаритов Газель проверка.

Не горят задние габариты

Что делать если не горят габариты Газели полностью, или какие то отдельные лампы? Чаще всего на газелях не горят задние габариты. Если это случилось, то для начала надо проверить самое простое, наличие питания в патронах и исправность ламп. При отсутствии плюса надо проверить состояние контактов в разъёме, для бортовых газелей это самое проблемное место.

Дело в том что на проводе габаритов постоянное питание при езде, так как согласно правил ПДД все авто ездят с включенными фарами. Несмотря на защитные резинки, вода попадает в разъём и под её воздействием электролиза металл контактов разрушается очень быстро. Определить это можно по зелёному налёту в разъёме. На микроавтобусах соединение выполнено в салоне и они практически не подвержены разрушению.

Но есть ещё одно проблемное место характерное абсолютно для всех Газелей. Дело в том, что задняя часть проводки имеет соединение проводов в районе разветвления на правую и левую стороны. Это место так же сильно подвержено электролизному разрушению, так как вода, попадая под изоляцию, остаётся там, и постоянно воздействуют на провода. Но прежде чем лезть туда проверьте наличие питания в разъёме переднего жгута и заднего жгута. Эти разъёмы находятся в подкапотном пространстве в районе вакуумного усилителя тормозов и так же подвержены воздействию жидкостей.

Не горят габариты с одной стороны.

Когда на Газели не работают задние габариты, разобрались. Если не горят габариты по одной стороне, то надо проверить предохранители, перегоревшие заменить. Если при установке предохранитель вновь перегорит, то в цепи короткое замыкание. Для его поиска надо разъединить разъём заднего и переднего жгута. Это позволит определить, в каком именно жгуте КЗ. Таким же образом стоит поступить для исключения КЗ в блокфарах и задних фонарях. Конкретное место определить можно осмотром соответствующего жгута.

Не горят передние габариты.

Потеря контакта передних габаритов чаще всего происходит в разъёмах блок фар. В основном это происходит на Газелях первых выпусков. Потеря контактов возможно не только с наружной, но с внутренней стороны разъёма. Для устранения неисправности достаточно открутить один или два самореза, в зависимости от конструкции, аккуратно снять гнездо и зачистить контакты с внутренней стороны. На Газелях рестайлинг и бизнес в блок фарах проблемы бывают крайне редко.

Последний вариант, когда габариты Газели не включаются полностью. Проверку схемы Газели стоит начать с предохранителей около аккумуляторной батареи. На первых моделях этого практически не случается, если только ослабнет контакт на центральном переключателе или подключённых проводах. Чаще всего такая неисправность появляется в Газелях рестайлинг. Это связанно с применением реле в цепи габаритов, через контакты которого проходит так же и ток на лампы фар. Из строя при этом выходит не только реле, но и гнездо, куда оно вставляется, особенно при ослаблении контактов. Реле находится на кронштейне под панелью, на рулевой колонке.

Как поменять лампу ближнего света на Газели Бизнес и Next

Какие лампы ближнего света установлены на ГАЗелях «Next» и «Бизнес»

ГАЗ «Бизнес» (слева) и ГАЗ «Next»

Коснулись изменения и световых приборов. Причем фары не только поменяли свой внешний вид, но и изменились конструктивно.

Внешний вид блок-фар семейства «Бизнес» (слева) и «Next»

На фото хорошо видно, что у «Бизнеса» два световых модуля головного света. Здесь за дальний и ближний свет отвечают два раздельных прибора – H1 и H7 соответственно.

Лампы ближнего (слева) и дальнего света ГАЗели «Бизнес»

Лампа для ГАЗ «Next»

Рейтинг качественных лампочек головного света

Существует довольно большое количество производителей автомобильных источников света, которые, в свою очередь, выпускают приборы самых различных характеристик, качества и стоимости. Кому отдать предпочтение? К сожалению, четкого рецепта тут нет – все будет зависеть от предпочтений водителя и, конечно, от состояния финансов. В таблицы ниже я свел продукцию тех брендов, которая, на мой взгляд, заслуживает особого внимания.

Лучшие лампочки для ГАЗ «Бизнес»

назначение – ближнее освещение;
цоколь – Н7;
тип – галогенные.

Светодиодная лампа компании Dled

Процесс замены на ГАЗ 3302 «Бизнес»

А теперь разберемся, как поменять лампу ближнего света на ГАЗ 3302. Все операции, представленные на фото, будем производить на снятой фаре, поскольку к стоящей на штатном месте камерой не подобраться.

Прежде всего необходимо снять защитную крышку, закрывающую лампы дальнего и ближнего света – на ГАЗели «Бизнес» эта крышка одна. Для этого отжимаем пружинный фиксатор, который я пометил стрелкой, вниз.

Фиксатор защитной крышки

Под крышкой находятся два светообразующих модуля, в которые установлены лампочки. За ближний отвечает та, что расположена ближе к борту автомобиля. Я пометил ее стрелкой. Прибор имеет два контакта, на которые надеты клеммы питания.

Снимаем контакты с лампы и отжимаем пружинный фиксатор, который удерживает прибор на месте за юбку цоколя.

Извлекаем из посадочного места сгоревший прибор. Надеваем чистые перчатки и устанавливаем на место сгоревшего новый. Если перчаток нет, то новую лампочку держим только за цоколь и не касаемся стеклянного баллона! Установленную лампочку фиксируем пружинной скобой.

Подключаем клеммы питания на место и закрываем люк защитной крышкой, не забыв его зафиксировать пружинной планкой.

Как поменять лампу в фаре Газель «Некст»

Замена лампочки ближнего света в ГАЗели «Некст» несколько отличается, поскольку и за дальний, и за ближний свет отвечает один источник света, закрытый резиновым пыльником. Снимается пыльник довольно легко – достаточно потянуть за специально предназначенные для этого лепестки.

Снятие пыльника с люка дальнего/ближнего света

Под пыльником лампа, с надетой на нее трехконтактной колодкой питания. Снимаем колодку, просто потянув на себя.

Снятие колодки питания

Лампочка ближнего и дальнего света фиксируется пружинной скобой, отжимаем и откидываем ее, освобождая источник света.

Снятие пружинного фиксатора Установка новой лампочки ближнего и дальнего света

Извлекаем сгоревший прибор и, надев чистые перчатки, устанавливаем на его место новый.

Надеваем на цоколь лампочки колодку питания, устанавливаем на место резиновый пыльник.

Нюансы модификаций и схема предохранителей

У модификации «Бизнес» внутрисалонный блок находится слева от водителя и закрыт защитной крышкой.

Месторасположение блока предохранителей в модификации «Бизнес»

За ближний свет левой и правой фары отвечают предохранители F2 и F3 соответственно.

Нумерация реле и предохранителей в ГАЗ 3302

В модификации «Next» предохранители, отвечающие за ближний свет, расположены на монтажном блоке. Находится он в моторном отсеке и закрыт защитной крышкой.

Местоположение подкапотного монтажного блока и нумерация предохранителей на модификации «Next»

Здесь за левую и правую фары ближнего света отвечают предохранители F9 и F10 соответственно.

Вот мы и разобрались с заменой лампочек ближнего света в автомобилях ГАЗель последних модификаций. Теперь ты сможешь провести этот несложный ремонт самостоятельно.
