Принцип действия цветомузыкальных приставок.

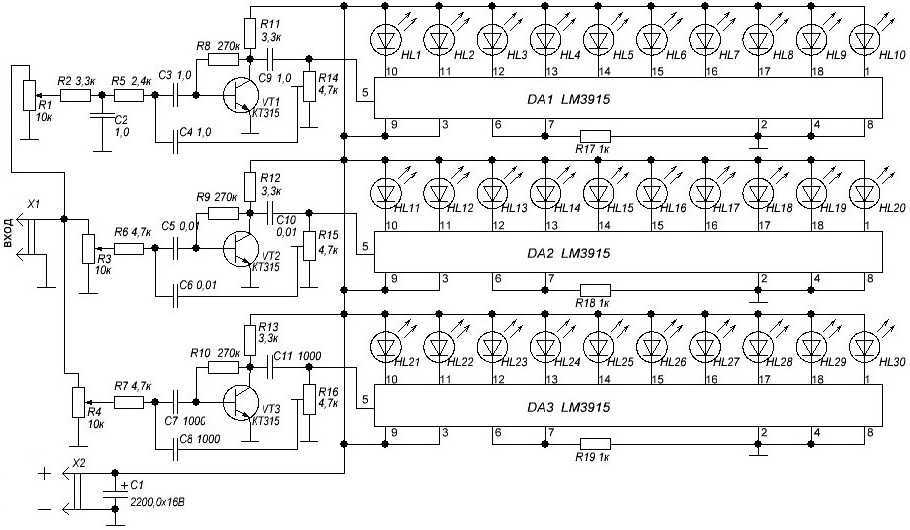

Работа цветомузыкальных приставок (ЦМП

,ЦМУ илиСДУ ) основана на частотном разделении спектра звукового сигнала с последующей передачей его по отдельным каналамнизких ,средних ивысоких частот, где каждый из каналов управляет своим источником света, яркость которого определяется колебаниями звукового сигнала. Конечным результатом работы приставки является получение цветовой гаммы, соответствующей воспроизводимому музыкальному произведению.

Для получения полной гаммы цветов и максимального количества цветовых оттенков в цветомузыкальных приставках используются, как минимум, три цвета:

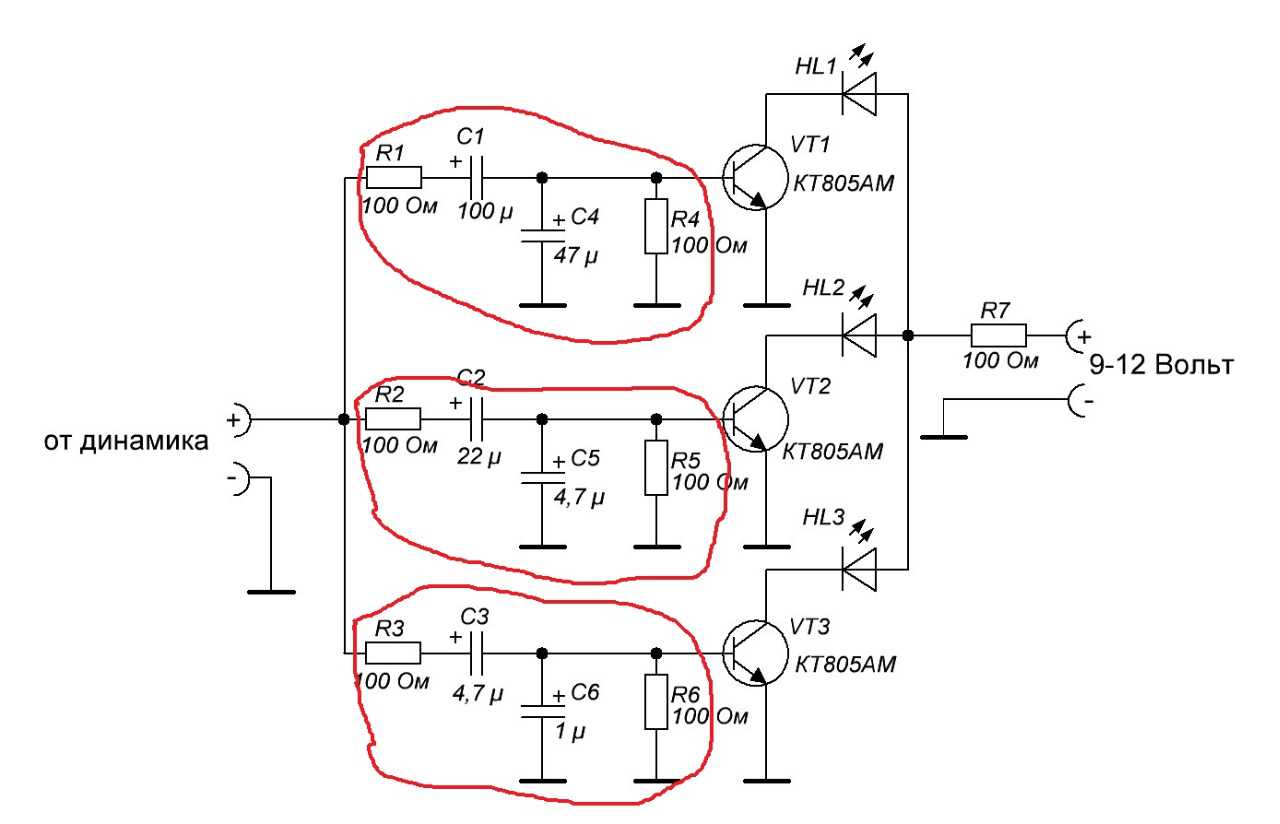

Разделение частотного спектра звукового сигнала происходит с помощью LC-

иRC-фильтров , где каждый фильтр настроен на свою сравнительно узкую полосу частот и пропускает через себя только колебания этого участка звукового диапазона:

1

.Фильтр низких частот (ФНЧ) пропускает колебания частотой до 300 Гц и цвет его источника света выбирают красным;2 .Фильтр средних частот (ФСЧ) пропускает 250 – 2500 Гц и цвет его источника света выбирают зеленым или желтым;3 .Фильтр высших частот (ФВЧ) пропускает от 2500 Гц и выше, и цвет его источника света выбирают синим.

Каких-либо принципиальных правил для выбора полосы пропускания или цвета свечения ламп не существует, поэтому каждый радиолюбитель может применять цвета исходя из особенностей своего восприятия цвета, а также по своему усмотрению изменять число каналов и ширину полосы частот.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

НАСТРОЙКА ОПОРНОГО НАПРЯЖЕНИЯ. Потенциометр настройки опорного напряжения настраивается “методом тыка” пока не заработает (у меня стоит в середине). Подстройка нужна при смене источника аудио или изменении его потенциальной громкости.

• Если во время работы в режиме VU метра (первые два режима) шкала всё время горит – слишком низкое опорное напряжение, Ардуино получает слишком высокий сигнал
• Если не горит – опорное слишком высокое, системе не удаётся распознать изменение громкости с достаточной для работы точностью

МОЖНО СОБРАТЬ СХЕМУ БЕЗ ПОТЕНЦИОМЕТРА! Для этого параметру POTENT (в скетче в блоке настроек в настройках сигнала) присваиваем 0. Будет задействован внутренний опорный источник опорного напряжения 1.1 Вольт. Но он будет работать не с любой громкостью! Для корректной работы системы нужно будет подобрать громкость входящего аудио сигнала так, чтобы всё было красиво, используя предыдущие два пункта по настройке.

НАСТРОЙКА НИЖНЕГО ПОРОГА ШУМОВ является очень важной, в идеале выполняется 1 раз для любого нового источника звука или смены громкости старого. Есть 3 варианта настройки:

• Ручная: выключаем AUTO_LOW_PASS и EEPROM_LOW_PASS (ставим около них 0), настраиваем значения LOW_PASS и SPEKTR_LOW_PASS вручную, методом тыка
• Автонастройка при каждом запуске: включаем AUTO_LOW_PASS, выключаем EEPROM_LOW_PASS . При подаче питания музыка должна стоять на паузе! Калибровка происходит буквально за 1 секунду.
• По кнопке: при удерживании кнопки 1 секунду настраивается нижний порог шума (музыку на паузу!)
• Из памяти ( ЛУЧШИЙ ВАРИАНТ ): выключаем AUTO_LOW_PASS и включаем EEPROM_LOW_PASS

• Включаем систему, источник звука подключен проводом
• Ставим музыку на паузу
• Удерживаем кнопку 1 секунду (либо кликаем кнопку 0 (ноль) на ИК пульте
• Загорится светодиод на плате Arduino, погаснет через

1.5 секунды

Значения шумов будут записаны в память и будут САМИ загружаться при последующем запуске!

Решил выложить эту запись в блог, может кому интересно будет.

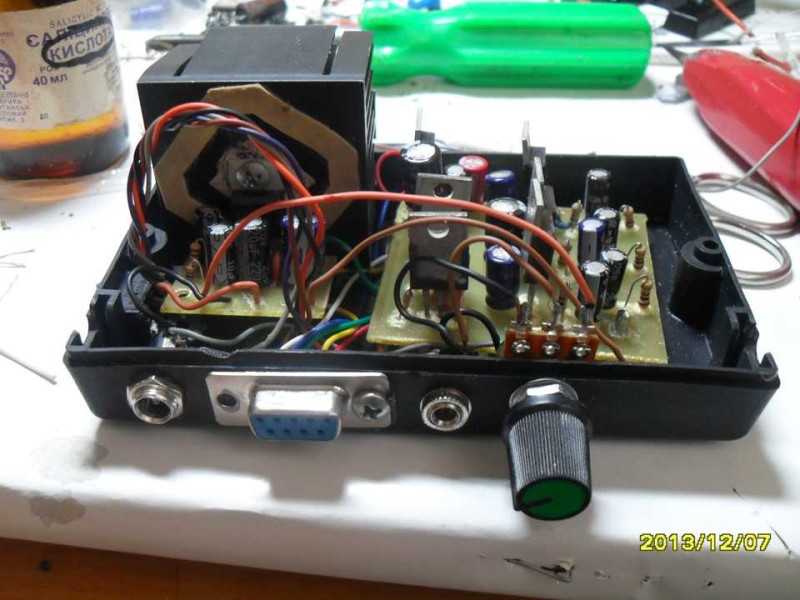

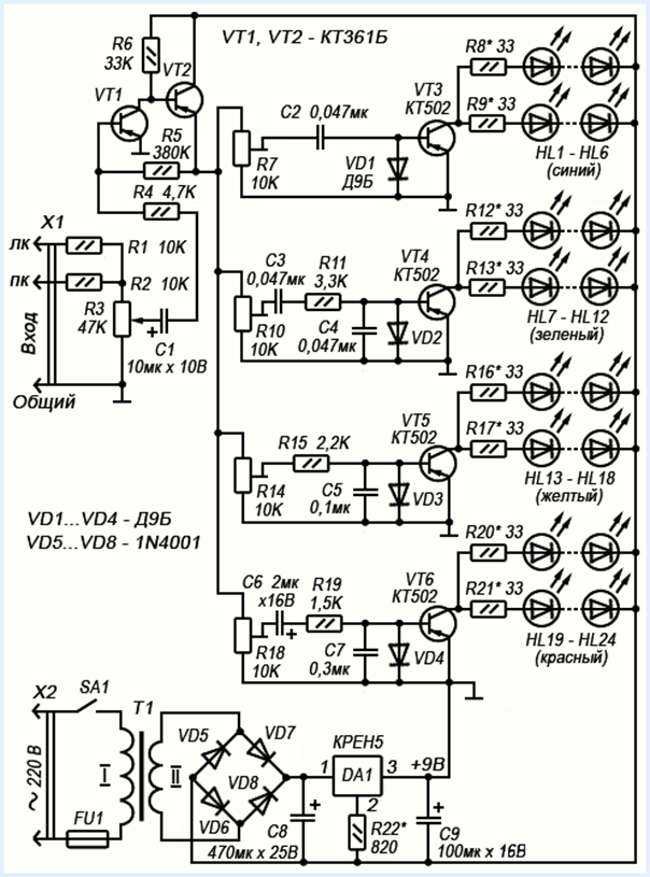

Вот сделал цветомузыку в авто для одного человека. 4 цвета + фоновый канал. Собрал всё в корпусе на самодельной плате вот по этой схеме:

Также есть вариант для RGB ленты:

Схему нашёл на YouTube у пользователя: TomAs409998. Он её переделал под светодиоды.

Собирал на транзисторах КТ805. Поставил предусилитель на TDA2003, чтоб яркость моргания не зависела от громкости музыки от которой идёт сигнал. Брать сигнал можно как от динамика, так и от выхода на колонки (допустим от компьютера).

В качестве источника света использовал светодиодную ленту по 0,5 м каждого цвета и 0,2 м белой:

Видео работы цветомузыки:

Светящиеся светодиодные украшения своими руками

Затратив всего немного времени можно сделать необычные украшения, которые видны не только в освещённом помещении но и в темноте, что выделит Вас среди других людей, потому что мы будем делать не обычную бижутерию, а светодиодные украшения. Следуя этой инструкции можно сделать своими руками свои уникальные светящиеся в темноте серьги, брошки или кулон со светодиодами.

Светящиеся светодиодные украшения своими руками

Светящиеся светодиодные украшения своими руками

Светящиеся светодиодные украшения своими руками

Материалы и инструменты которые нам понадобятся для этой самоделки:

• Узкие плоскогубцы;
• Обычные плоскогубцы;
• Кусачки;
• Паяльная станция или паяльник;
• Пинцет;
• Двусторонний скотч;
• Листок бумаги;
• Выпрямленная латунная проволока диаметром 1 мм;
• SMD 1206 светодиоды;
• Батарейка типа «таблетка» (CR2016, CR2025, CR2032, ..);
• Оловянный припой;
• Флюс.

Светящиеся светодиодные украшения своими руками

Как сделать украшения из светодиодов, процесс изготовления:

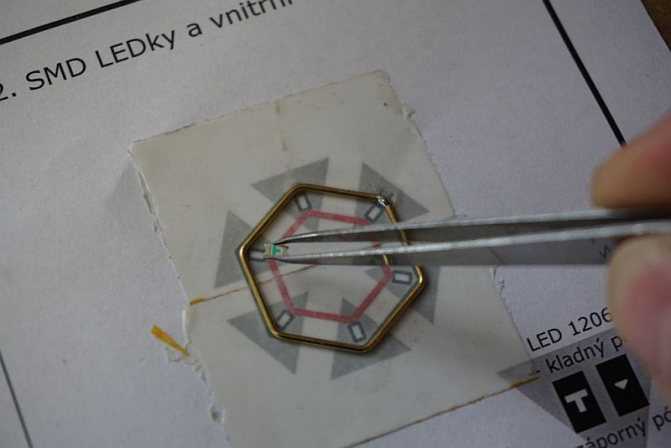

Для создания светодиодного украшения для начала распечатайте один из моих шаблонов, скачать их можно отсюда, в дальнейшем Вы можете создавать и свои собственные шаблоны со своими задумками украшений. Шаблон Вам поможет создать точную форму украшения, будь то серьги или кулон. Сейчас мы будем делать светящийся кулон.

Светящиеся светодиодные украшения своими руками

Согните латунный прут с помощью плоскогубцев по форме контура на шаблоне. Не торопитесь, сделайте это как можно ровно и красиво.

Светящиеся светодиодные украшения своими руками

Светящиеся светодиодные украшения своими руками

Смажьте спаиваемое место флюсом и аккуратно спаяйте с помощью паяльника с оловянным припоем концы вместе, флюс поможет олову прилипать к латуни.

Светящиеся светодиодные украшения своими руками

Один совет, чтобы удерживать все детали перед пайкой на своём месте и они никуда не двигались то используйте двусторонний скотч, наклеивайте его на бумагу, а детали уже сверху него.

Поместите все светодиоды в правильные положения, и затем припаяйте их. Имейте в виду, что светодиоды имеют электрическую полярность, и размещайте их в правильном положении, чтобы они работали. Посмотрите на мой шаблон, там есть схема, объясняющая как Вам нужно их размещать.

Светящиеся светодиодные украшения своими руками

Светящиеся светодиодные украшения своими руками

Светящиеся светодиодные украшения своими руками

Второй совет: не используйте разные цвета светодиодов в одном ожерелье. Разные цвета светодиодов имеют разное напряжение питания, и они могут сливаться в один цвет.

Третий совет: двухсторонняя лента при нагреве теряет липкость, поэтому у Вас есть только одна попытка припаять светодиод к проволоке.

Ночник из дерева

Можно своими руками сделать из дерева более органичный вариант светильника-ночника. Для его изготовления понадобится минимальный набор инструментов:

• Инструмент для распила (ножовка, болгарка с диском для дерева или любое другое приспособление);
• дрель;
• толстое сверло или коронка для сверления, диаметром не менее 20 мм.

Чтобы сделать такой красивый ночник, нужно полено, диаметр выбираете по себе. В кругляшах по центру высверливаете отверстие диаметром не менее 20 мм. Можно больше, это зависит от источника света, который вы будете использовать.

В центр нужно вставить несущую планку, выполняющую роль каркаса. Прикрепите к ней деревянные шайбы любым доступным способом. Можно использовать тот же «ПВА» или «Момент Столяр».

Как вы успели заметить, несущая часть – плоская, это нужно для того, чтобы вы могли разместить на ней светодиоды или ленту. Здесь впишутся оба варианта, а вариант светодиодов с гасящим конденсатором будет более экономически выгодным.

Проще сделать светодиодный ночник из одного отдельного кольца. Диаметр отверстия нужно увеличить до 70-150мм. Далее отрезным диском на дрели сделать два надпила под диодную ленту. Далее стамеской очищаем выемку и вклеиваем туда светодиодную ленту. Тут можно использовать готовые решения лент с блоком питания.

Более сложные консструкции человечков из светодиодов

Число человечков в хороводе как на рисунке 4, может быть и больше, но от этого зависит напряжение питание

Дело в том, что для нормальной работы схемы важно чтобы напряжение питания было выше как минимум на 15-20% суммарного напряжения падения на светодиодах

Допустим, есть три человечка, и в каждом светодиод на напряжение 2,1 V. Тогда суммарное напряжение будет 6,ЗV. То есть, «Кроны» на 9V для питания вполне достаточно.

Рис. 4. Схема включения светодиодных человечков, которые держатся за руки.

А вот, если человечков уже пять, суммарное напряжение будет 10,5V и от «Кроны» схема не заработает, нужен источник напряжением не ниже 12,5V. На пятом рисунке показана схема более совершенного человечка, потому что у него есть сердце, которое бьется, — это мигающий светодиод HL2.

Напряжение подается на руки человечка — резисторы R5 и R6. Это низкоомные резисторы, всего по 10 Ом или меньше. В принципе, их можно заменить проволочками, но тогда человечек будет каким-то не очень мускулистым.

Ток идет на «головной» светодиод HL1 по цепи R5-R1-HL1-R2-R6. А на «сердечный» светодиод по цепи R5-R3-HL2-R4-R6. Если светодиод HL1 будет синим не мигающим, а HL2 красным мигающим, то у человечка будет «холодный рассудок и пылкое сердце».

Для этого человечка можно из толстой луженой проволоки и высокоомных резисторов спаять подвесной мост с двумя перилами, за которые он будет держаться руками. Напряжение подавать на эти перила.

Рис. 5. Человечек с двумя светодиодами.

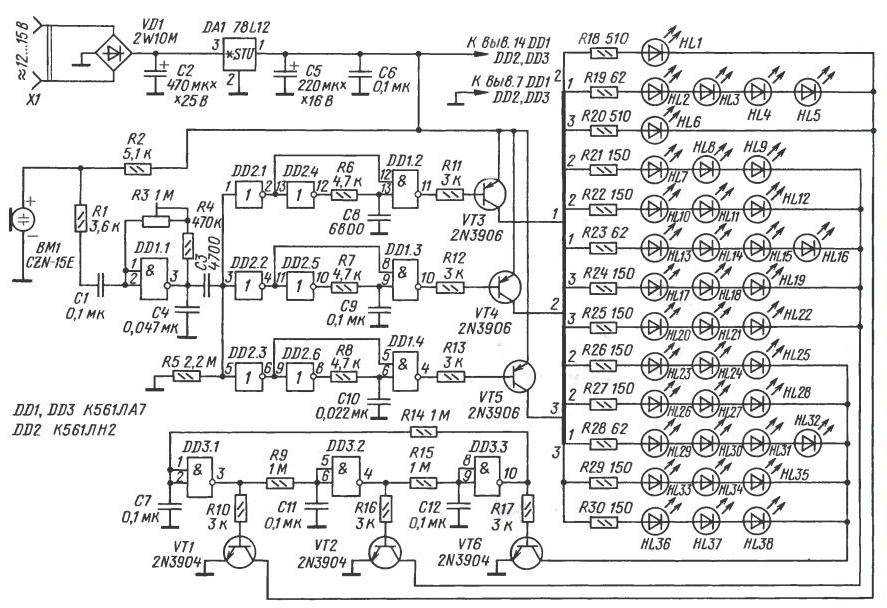

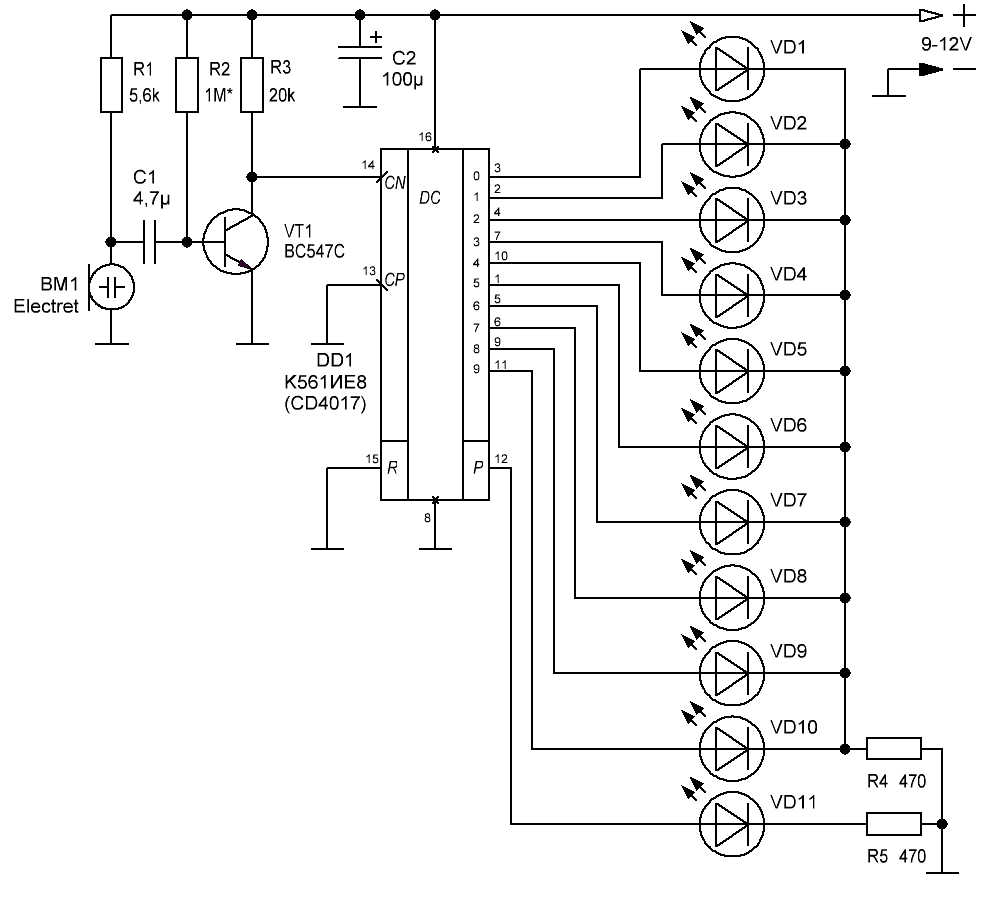

Что необходимо, для изготовления цветомузыки

Резисторы для цветомузыкальной установки, собственного производства, могут использоваться только постоянные, с мощностью 0.25-0.125. Подходящие резисторы, можно увидеть на рисунке ниже. Полоски на корпусе показывают величину сопротивления.

Также в схеме применяются R3 резисторы, и подстроечные R — 10, 14, 7 и R 18 вне зависимости от типа. Главное требование, возможность установки на плату, применяемую при сборке. Первый вариант светодиодной цветомузыки, собирался с применением резистора переменного типа с обозначением СПЗ-4ВМ и импортными — подстроечными.

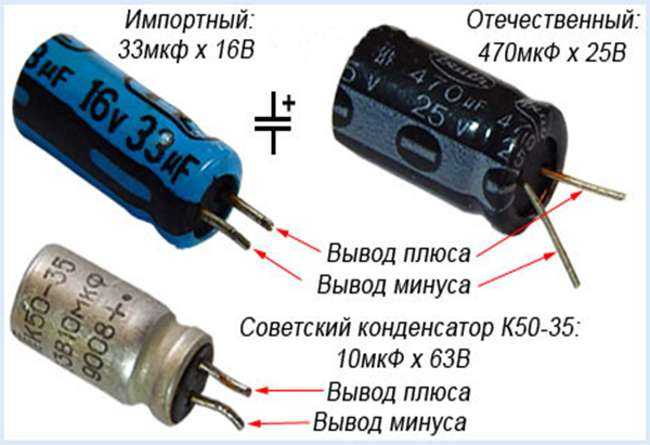

Что касается конденсаторов, то использовать нужно детали с рабочим напряжением на 16 вольт, не менее. Тип, может быть любой. При затруднениях в поиске конденсатора С7, можно соединить параллельно, два меньших по ёмкости, для получения требуемых параметров.

Применяемые в схеме светодиодной цветомузыки конденсаторы С1, С6 должны быть способны работать на 10 вольтах, соответственно С9–16В, С8–25В. Если вместо старых советских конденсаторов, планируется использовать новые, импортные то стоит помнить, что они имеют различие в обозначении, нужно заранее определить полярность конденсаторов, которые будут устанавливаться, иначе можно перепутать и испортить схему.

Ещё для изготовления цветомузыки потребуется диодный мост, с напряжением 50В и рабочим током, около 200 миллиампер. В случае, когда нет возможности установить готовый диодный мост, можно сделать его из нескольких выпрямительных диодов, для удобства их можно убрать с платы и смонтировать отдельно с применением платы меньшего размера.

Параметры диодов, выбираются аналогично применяемых в заводском исполнение моста, диодов.

Светодиоды, должны быть красного, синего и зёленого цвета свечения. Для одного канала их понадобится шесть штук.

Что касается транзисторов, то подойдут VT1 и VT2, индекс обозначения не важен.

Ещё один необходимый элемент, стабилизатор напряжения. Используется пятивольтовый стабилизатор, импортного производства, с артикулом 7805. Также можно применять 7809 (девятивольтовый), но тогда из схемы нужно исключить резистор R22, а вместо него ставится перемычка, соединяющая минусовую шину и средний вывод.

Соединить цветомузыку с музыкальным центром, можно при помощи трехконтактного разъёма «джек».

И последнее, что необходимо иметь для сборки, это трансформатор с подходящими параметрами напряжения.

Общая схема для проведения сборки цветомузыки, в которой используются описанные детали на фото ниже.

Стробоскопы в рекламе и архитектурной подсветке

Еще одним местом, где часто используются стробоскопы, является рекламная и архитектурная подсветка зданий и рекламных щитов.

Стробоскопическая подсветка наружной рекламы

С помощью такой подсветки можно добиться многих положительных моментов:

• привлечение потенциальных клиентов;
• качественная подсветка зданий или рекламных щитов;
• выделение магазина или архитектурного сооружения на фоне остальной иллюминации ночного города;
• эстетичный и декоративный вид подсветки различных объектов.

В этой области используют два типа светодиодных приборов:

• накладные модели, включающие группу из 20 светодиодов. Они помещаются в герметичный корпус и прозрачный плафон;
• флеш-лампы. Здесь светодиоды также собраны в группу и помещены в корпус, имеющий цоколь Е-27.

Выбор модели стробоскопа здесь основывается на поверхности, которую нужно подсветить.

Самоделки

Светодиод — это не только источник света, но еще и отличная заготовка для самодельных устройств. Раз Вы оказались на этой странице, значит Вас интересует какие самоделки из светодиодов можно сделать своими руками.

В рубрике мы постарались собрать все самые распространенные схемы с подробным описанием и пошаговыми алгоритмом для изготовления поделок своими руками.

Для изготовления лучше все-таки обладать базовыми знаниями в электронике, так Вы быстрее будете читать схемы поделок и лучше их понимать. Уметь паять не совсем обязательно, некоторые простые самоделки можно собирать на обычные клемники или просто скручивая контакты. Для изготовления сложных поделок на светодиодах: светодиодная лампа, стробоскоп, вольтметр, пробник, придется научиться паять и хорошо понимать схемы самоделок.

Для тех, кто только делает свои первые шаги в разработке самодельных led — устройств, рекомендуем приобрести готовый конструктор со светодиодами в магазине. Такие конструкторы, благодаря своему разнообразию комплектации и наличии готовых схем, позволяют сделать своими руками не одну готовую поделку. Очень полезная вещь, ну а тем, кто уверен в своих силах предлагаем начать с мигающего светодиода.

Источник

Самоделки своими руками в домашних условиях (видео)

Радиолюбительские кружки пользуются, сегодня, популярностью как у школьников, так и взрослых. Мастер-классы и радиосхемы, представленные на различных сайтах, позволяют в домашних условиях собрать практически любые электроприборы. Главное – отыскать нужные схемы, четко следовать инструкциям, и придерживаться техники безопасности при работе с электричеством. И вы сможете собрать все, что захотите!

С каждым днем становится все больше и больше, появляется много новых статей, то новым посетителям довольно сложно сразу сориентироваться и пересмотреть за раз все уже написанное и ранее размещенное.

Мне же очень хочется обратить внимание всех посетителей на отдельные статьи, которые были размещены на сайте ранее. Для того что бы не пришлось долго искать нужную информацию я сделаю несколько “входных страниц” со ссылками на наиболее интересные и полезные статьи по отдельным темам

Первую такую страничку назовем “Полезные электронные самоделки”

Здесь рассматриваются простые электронные схемы, которые доступны для реализации людям любого уровня подготовки. Схемы построены с использованием современной электронной базы

Первую такую страничку назовем “Полезные электронные самоделки”. Здесь рассматриваются простые электронные схемы, которые доступны для реализации людям любого уровня подготовки. Схемы построены с использованием современной электронной базы.

Вся информация в статьях изложена в очень доступной форме и в объеме, необходимом для практической работы. Естественно, что для реализации таких схем нужно разбираться хотя бы в азах электроники.

Итак, подборка наиболее интересных статей сайта по тематике “Полезные электронные самоделки”. Автор статей – Борис Аладышкин.

Современная элементная база электроники значительно упрощает схемотехнику. Даже обычный сумеречный выключатель теперь можно собрать всего из трех детелей.

В статье описывается простая и надежная схема управления электронасосом. Несмотря на предельную простоту схемы устройство может работать в двух режимах: водоподъем и дренаж.

В статье приведены несколько схем аппаратов для точечной сварки.

С помощью описываемой конструкции можно определить работает или нет механизм, расположенный в другом помещении или здании. Информацией о работе является вибрация самого механизма.

Рассказ о том, что такое трансформатор безопасности, для чего он нужен и как его можно изготовить самостоятельно.

Описание простого устройства, отключающего нагрузку в случае выхода сетевого напряжения за допустимые пределы.

В статье рассмотрена схема простого терморегулятора с использованием регулируемого стабилитрона TL431.

Статья о том, как сделать устройство плавного включения ламп с помощью микросхемы КР1182ПМ1.

Иногда при пониженном напряжении в сети или пайке массивных деталей пользоваться паяльником становится просто невозможно. Вот тут на помощь и может придти повышающий регулятор мощности для паяльника.

Статья о том, чем можно заменить механический терморегулятор масляного отопительного радиатора.

Описание простой и надежной схемы терморегулятора для системы отопления.

В статье дается описание схемы преобразователя выполненного на современной элементной базе, содержащего минимальное количество деталей и позволяющего получить в нагрузке значительную мощность.

Статья о различных способах подключения нагрузки к блоку управления на микросхемах с помощью реле и тиристоров.

Описание простой схемы управления светодиодными гирляндами.

Конструкция простого таймера, позволяющего включать и выключать нагрузку, через заданные интервалы времени. Время работы и время паузы друг от друга не зависят.

Описание схемы и принципа действия простого аварийного светильника на основе энергосберегающей лампы.

Подробный рассказ о популярной “лазерно-утюжной” технологии изготовления печатных плат, её особенностях и нюансах.

Параллельно подключенные светодиоды

Последняя схема — это параллельное подключение светодиодов. В этой схеме мы попытаемся соединить три белых светодиода диаметром 5 мм параллельно и зажечь их с помощью источника питания 12 В. Принципиальная схема для светодиодов при параллельном соединении показана на следующей фотографии:

Принцип действия

Для светодиодов, соединенных параллельно, падение напряжения на всех светодиодах составит 3,6 В. Это означает, что падение напряжения на резисторе составляет 8,4 В (12 В – 3,6 В = 8,4 В).

Теперь, поскольку светодиоды подключены параллельно, ток, необходимый для всех светодиодов, в три раза больше, чем ток отдельного светодиода (который составляет 30 мА).

Следовательно, общий ток в цепи равен 3 * 30 мА = 90 мА. Этот ток также будет протекать через резистор. Следовательно, значение резистора можно рассчитать как R = 8,4 / 0,09 = 93,33 Ом. Ближайшее большее значение сопротивления составляет 100 Ом.

Мощность, рассеиваемая резистором, равна 8,4 В * 0,09 А = 0,756 Вт. Поскольку следующая более высокая мощность составляет 1 Вт, мы использовали резистор на 1 Вт.

Подключите три светодиода параллельно, а также последовательно подключите резистор 100 Ом (1 Вт) к источнику питания. При включении питания загораются все светодиоды.

Как собрать самостоятельно изменяющую цвет светодиодную палочку за 30 долларов

Ice Lights дают приятный и мягкий свет для фотографий и видео, но они могут стоить довольно дорого и быть только одного цвета.Их более дешевая версия под названием «волшебная палочка» меняет цвет, но здесь есть загвоздка. Из 360 светодиодов на палочке только 40 могут менять цвет. Итак, Джордан Торнсбург из Macroscope Pictures показывает вам, как объединить дешевое, универсальное и мощное в этом замечательном проекте DIY.

Из этого видео вы узнаете, как создать свою собственную ручную лампу, которая излучает мощное освещение и меняет цвета. Вы можете использовать его как в фотографии, так и в видео, как источник света или для спецэффектов.Я полагаю, что рисование света с помощью этого тоже было бы довольно круто. В целом компоненты стоят около 30 долларов, но вы можете сделать его еще более привлекательным за 15 долларов и добавить светодиодный контроллер с поддержкой Wi-Fi, чтобы вы могли управлять светом с помощью телефона.

Как сделать

Начните с вырезания выемки на трубе 1/2 дюйма и убедитесь, что есть достаточно места для подачи проводов светодиодной ленты, когда вы добавите втулку.

Возьмите втулку от 1,5 до 1/2 дюйма и вставьте ее в конец, пропуская провода светодиодной ленты через выемку. Удалите бумажную подложку поверх клея на полосе и заверните ее.

Как только светодиодная лента обернута вокруг трубы, отрежьте лишнюю трубу из ПВХ, но оставьте место для заглушки из ПВХ. Затем приклейте конец ленты к трубе, так как это предотвратит ее распускание. Когда это будет сделано, у вас есть лайтстик, и теперь пришло время для ручки.

Возьмите 1.5 ’’ трубы и отрежьте ее, чтобы получилась ручка. Джордан не называет точную длину ручки в видео, но я предполагаю, что это 15-20 см (6-8 футов). Сделайте выемку в ручке и определите ее глубину в зависимости от размера соединителя из ПВХ, и опять же, вы должны оставить место для кабеля после того, как прикрепите соединитель. Пришло время собрать все компоненты вместе.

Добавьте немного клея в верхнюю часть трубы 0,5 дюйма и добавьте втулку от 1,5 до 1/2 дюйма. Также добавьте к нему клей и наденьте на него 1,5-дюймовую муфту.

Для нижней части склейте муфту 1,5 дюйма и втулку с резьбой 1,5–1 / 2 дюйма. Добавьте туда шестигранную втулку и затяните ее гаечным ключом. Вы можете добавить переходник с 3/8 на 1/4 дюйма 20 и сделать его более универсальным и пригодным для использования с большинством осветительных стоек.

Перед тем, как подсоединить лезвие к рукоятке, возьмите батарейный отсек и прикрепите зажим для батарейки 9В. Пропустите их через ручку и вытащите кабель из выемки. Добавьте также светодиодный контроллер и снова вытащите кабель.Подключите провода светодиодной лампы к батарее и прикрепите ручку к световой палке. Наконец, добавьте деталь с шестигранным винтом и адаптером и закройте ручку. Вы можете приклеить кусок пенопласта, бумаги или чего-то подобного, чтобы корпус батареи не дребезжал. И вы закончили с базовой версией!

Если вы хотите использовать версию, управляемую смартфоном, вы можете добавить контроллер Wi-Fi и вставить его в ручку вместо контроллера светодиодной подсветки. С помощью приложения Magic Home вы сможете управлять цветом света, яркостью, создавать собственные макросы и т. Д.Джордан дает дополнительный совет: когда у вас есть только красный, зеленый и синий свет, а не другие варианты, это означает, что батареи стареют.

Что хорошего в этой сборке, за исключением универсальности и низкой цены, так это то, что любой может сделать ее. Когда дело касается электроники, я далек от профессионала, но даже я, наверное, смог бы это сделать с первой попытки. Как я уже упоминал во введении, я вижу множество вариантов использования этого света. Помимо использования его для фотографии и видео в качестве источника света, он также может работать и для рисования светом. Когда вы управляете им с помощью телефона, он позволяет свету реагировать на звук, поэтому вы даже можете использовать его в качестве светильника для вечеринки. И, конечно же, то, что, вероятно, имели в виду многие фанаты «Звездных войн» — вы можете представить, что это световой меч. В любом случае, я определенно сделаю это. А ты?

[MacroStick — Портативный светодиодный светильник для фото / пленки с поддержкой Wi-Fi | Макроскоп Изображения]

Шаг 4: Припаяйте контур контроллера RGB

Теперь важный шаг, на котором вы должны припаять цепь. Этот компонент будет управлять светодиодной полосой RGB через сигналы, полученные arduino. Потребность в такой схеме нужна здесь, поскольку выходное напряжение цифровых штырей составляет всего 5 В, а светодиодные полосы требуют, по крайней мере, 12 В для работы. Чтобы обеспечить им питание, схема состоит из трех силовых транзисторов, которые получают сигнал низкой мощности от arduino и усиливают этот сигнал до достаточного уровня для функционирования полос. Есть по одному транзистору на каждый из трех цветов: красный, зеленый и синий.

Для пайки цепи ознакомьтесь с приведенной выше схемой

Обратите внимание, что вам необходимо припаять штыревые головки с четырьмя штырьками для светодиодной полосы RGB и для подключения к Ардуино. Припаяйте еще 2 из них для подачи 12 Вольт в Ардуино. Наконец, прикрепите винтовую клемму для подключения источника питания к монтажной плате

Использование штепсельных разъемов и винтовых клемм является дополнительным. Эта конструкция легко объединяет все компоненты через соединительные кабели

Наконец, прикрепите винтовую клемму для подключения источника питания к монтажной плате. Использование штепсельных разъемов и винтовых клемм является дополнительным. Эта конструкция легко объединяет все компоненты через соединительные кабели.

Цветомузыка на Ардуино – принципиальная схема подключения

Прибор на микросхеме

Основной деталью этой несложной схемы является микросхема типа DD1. Это так называемый одновибратор 155АГ1. В этой схеме он запускается лишь от отрицательных импульсов. Управляющий сигнал поступит на транзистор КТ315, а он сформирует эти отрицательные импульсы. Резисторы 150 К ОМ, 1 К ОМ, 10 К ОМ, а также стабилитрон КС139 работают в качестве ограничителей амплитуды входящего сигнала с зажигания авто.

Конденсатор 0,1 мФ вместе с сопротивлением в 20 КОм зададут нужную длительность импульсов, которые будут сформированы микросхемой. При такой емкости конденсатора длительность импульсов будет примерно до 2 мс.

Затем с 6-й ножки микросхемы импульсы, которые к этому моменту будут синхронизированы с зажиганием машины, попадут на базовый вывод транзистора КТ 829. Он здесь в качестве ключа. Результат — это импульсный ток через светодиоды.

Как запитывается этот стробоскоп для авто? Своими руками нам необходимо провести пару проводов к клеммам автомобильного аккумулятора. Нужно обязательно следить за уровнем заряда АКБ.

Если вы верно соберете эту простую схему, то сразу же сможете увидеть, как работает устройство. Если вдруг яркости недостаточно, то это регулируется подбором соответствующего сопротивления.

В качестве корпуса для устройства можно использовать старый или китайский фонарик.
