Настройка (программирование) контроллера
Управление led освещением производится несколькими способами. Настенный выключатель, дистанционное управление с помощью пульта, а также управление с помощью смартфона позволяют с легкостью установить необходимый оттенок и яркость светодиодной конструкции.
Что касается настенного выключателя с встроенным ШИМ регулятором, то в установке и настройке данного девайса не должно возникнуть проблем. Данное управление основано на передаче сигнала непосредственно по проводам и не предусматривает сбоев.
Дистанционные устройства имеют несколько вариантов управления:
- контроллер с инфракрасным портом;
- контроллер с радиоуправлением;
- управление со смартфона через Bluetooth;
- управление со смартфона через wi-fi.

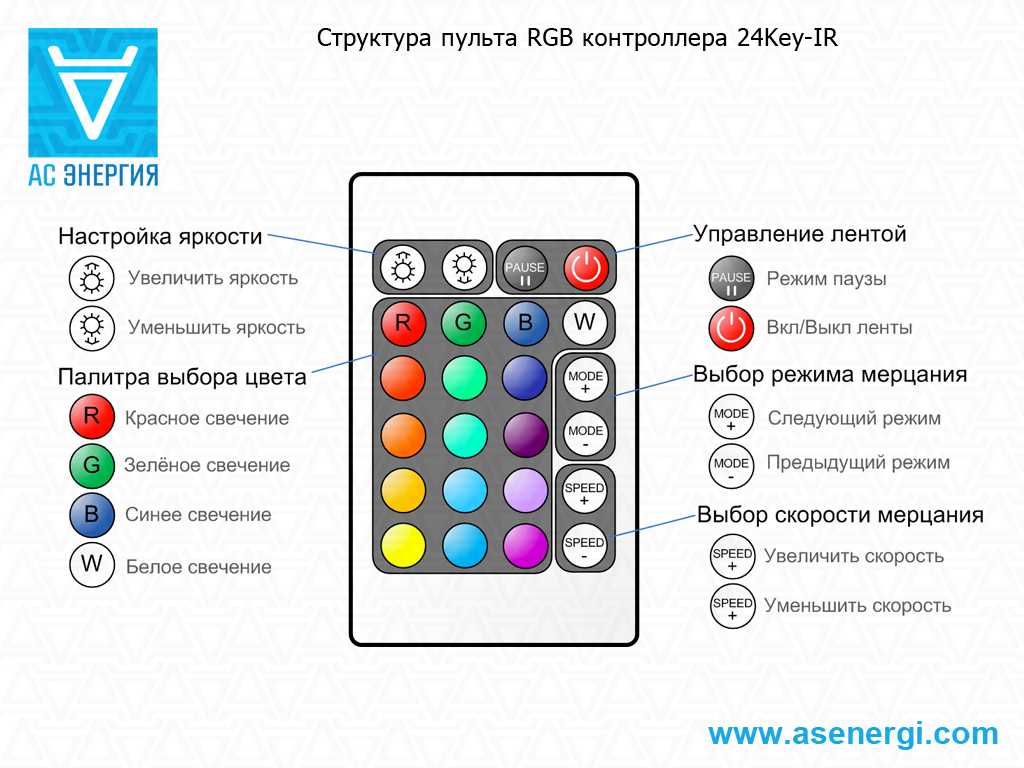

Программирование и настройка контроллера с инфракрасным портом производится непосредственно производителем на одной из стадий изготовления. Все что нужно сделать потребителю, так это следовать инструкции по подключению и соблюдать допустимые нагрузки.
В ходе использования ИК как пульт управления, у многих возникает проблемы с отсутствием передачи сигнала. Прежде всего проверяется сам инфракрасный датчик на работоспособность. Проверить можно следующим образом, навести луч ИК датчика на камеру телефона, если не увидите мигающей лампочки, то, скорее всего проблема в питании пульта. Необходимо заменить батарейки и все заработает.
RGB контроллер с радио управлением, имеет значимые преимущества перед инфракрасным. Данный тип устройств имеет синхронизацию по радио частоте 2,4 ГГц. Данная частота наиболее перегружена, поэтому у некоторых контроллеров могут сбиваться настройки или создаваться помехи в управлении иными устройствами.
В контроллерах для светодиодных лент с радио управляющим модулем существует некая комбинация нажатия кнопок, при которой можно запрограммировать или перенастроить сигнал.
Данные комбинации не предоставляет производитель, но на некоторые контроллеры мы нашли комбинации для восстановления настроек. К слову, данные контроллеры имеют большой спрос из-за возможности восстановления настроек.
К примеру, по истечению некоторого времени произошел сбой настроек, или пульт перестал реагировать на ленту. В этой ситуации можно либо выбросить данное устройство, либо реанимировать его. Исходя из нашей интернет инструкции программирования контроллера, размещенной на сайте.
Для того чтобы RGB контроллер запрограммировать, настроить на нужную радиочастоту необходимо:
- отключить питание от блока управления светодиодной лентой;
- подключить питание обратно;
- выполнить зажатия или кратковременное касание определенных кнопок (в зависимости от контроллера) на протяжении 3-5 секунд. После чего, светодиодная лента несколько раз промигает.
С помощью устройств с такими функциями управление светодиодной лентой будет осуществляться гораздо дольше.
Такой же принцип имеют wi-fi контроллеры на 4 зоны, только управление светодиодной лентой может осуществляться с помощью мобильного устройства. Для этого нужно загрузить приложение, которое относится к данной модели контроллера. И выполнить пошаговую инструкцию, которая предусматривает похожие шаги программирования как у контроллеров с радиочастотой.
Программирование и настройка RGB контроллеров имеет простые шаги выполнения. Для удобства наших покупателей, мы разработали схематичные технические описания контроллеров. Также, каждый контроллер имеет видео инструкцию по установке, программированию и настройте. Все это нужно для того, чтобы наши покупатели тратили меньше времени на установку и настройку.
Источник
Способы подключения к сети 220 В
Зачем нужен контроллер
Одноцветной светодиодной ленте контроллер не требуется, она просто подключается к блоку питания, который обычно имеет маркировку DC12V для 12-ти вольтных моделей, если лента отличается по напряжению, нужно подобрать соответствующий БП. В принципе, наиболее распространенными являются модели на 12 – 24 В, причем экземпляры с большим напряжением достаточно экзотичны. Встречаются и виды светодиодных лент для подключения к сети 220 В напрямую, но их не бывает в RGB исполнении.
Контроллер играет роль переключателя цепей от источника питания к потребителю. На ленте расположено три ряда светодиодов, различающихся по цвету, либо все три цвета выполнены в виде отдельного кристалла в одном корпусе светодиода, например, типа 5050:
- Зеленый.
- Синий.
- Красный.
Контроллеры бывают различного исполнения, в том числе герметичного, на них указана степень защиты от воды и пыли в виде IPхх, причем IP20 – самый нежный, его нельзя использовать на улице или во влажных помещениях, а IP68 – защищен хорошо. Ленты тоже бывают разными по степени защиты, маркируются таким же образом. Иногда производители используют более понятную пометку, надпись «Waterproof» гласит о водонепроницаемости прибора.
Основные ошибки при подключении
Советуем ознакомиться с этими небольшими подсказками при монтировании светодиодной ленты, чтобы избежать самых распространенных ошибок. Это существенно упростит вам все этапы работы с декоративным осветительным прибором.
Нарушение последовательности в подключении RGB ленты. Если не соблюдать требуемую очередность, то светодиодная лента не будет светить, а может и вовсе перегореть. Представленные выше схемы наглядно объясняют, как правильно соединить все элементы. Неверное последовательное соединение отрезков ленты, длиной более 5 м
Важно при подключении таких длинных лент дополнять цепь усилителем или дополнительным блоком питания, чтобы мощности хватало на всю протяженность диодной ленты, и нагрузка была распределена равномерно. Мощность трансформатора обязательно должна быть больше суммарной мощности всех светодиодных отрезков
В противном случае конструкция может прослужить недолго. Соединение между собой нескольких отрезков светодиодных лент может выполняться только двумя возможными способами: при помощи специальных коннекторов или методом спайки. Ни в коем случае не пытайтесь соединить их посредством скручивания. Светодиодные ленты повышенной мощности должны монтироваться в алюминиевый профиль для теплоотвода, чтобы избежать перегрева и возгорания. Профиль может также защитить от воздействия внешних факторов. Разрезать диодную ленту следует в специально предназначенных для этого местах, где нарисована пунктирная линия с ножницами, иначе она потеряет свою работоспособность. Иногда возникает путаница с проводами контроллера, как правильно его подключить к RGB светодиодной ленте смотрите по рисункам и рекомендациям выше.
Лучше учиться на ошибках других людей и изначально установить светодиодное освещение правильно, применяя все правила и советы.
Надеюсь, что из всех перечисленных методов установки RGB ленты, вы нашли самый подходящий для себя. Соблюдайте все вышеупомянутые правила, для создания качественного освещения и для безопасного использования в дальнейшем.
Как привязать пульт к светодиодной ленте?
Ещё нужно привязать его к контроллеру. Эту процедуру нужно делать только с пультами, на которых есть кнопка привязки.
Чтобы связать контролер ленты с пультом, следуйте инструкции:
- Подключаем контроллер к питанию.
- Вставляем батарейку в пульт и включаем его, если это необходимо.
- Нажимаем на кнопку привязки. На разных моделях она будет находиться в разных местах, подробнее о расположении можете посмотреть в инструкции. Также некоторые пульты привязываются с помощью кнопки питания.
- Некоторые модели поддерживают работу с несколькими зонами, где каждая зона отвечает за свою ленту. Если подобная функция присутствует на вашей модели, то направьте пульт на контроллер ленты и нажмите на кнопку зоны.
- Если всё сделано правильно, то лента должна замигать.
Виды светорегуляторов
Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…
RGB лента, собранная из светодиодов разных цветов
В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.
Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.
Дополнительно диммеры для светодиодных лент различают по:
- методу управления;
- способу монтажа и расположению;
- дополнительным функциям.
Метод управления
По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:
поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;
Купить
кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;
Настенный и мини-диммеры с управлением механическими кнопками
Купить
сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;
Купить
дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.
Одноцветный и RGB светорегуляторы c пультом ДУ
Способ монтажа и расположения
Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.
Для монтажа на стену
Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.
Для скрытого монтажа около ленты
Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.
Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте
Дополнительные функции
Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.
Наиболее интересные из функций, выполняемых контроллерами:
- Включение по таймеру (имитация присутствия хозяина).
- Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
- Режим светомузыки (используется встроенный микрофон).
- Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
- Входы для подключения внешних датчиков (тревожных, света и пр.).
- Возможность самостоятельного программирования.
Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом
Структура
Рассмотрим схему трёхцветной ленты. Изначально рулон продукции имеет длину 10 метров. Он разделен на секции, состоящие из трехцветных 9 светодиодов: красные, зелёные, синие. Каждая секция выделяется медной площадкой для точного разрезания.
Светодиоды подключаются последовательно, требуется питание 12в, 24в и 220в. Можно использовать напряжение 9в, но свечение не будет таким же ярким.
Для одного сегмента Led линии нужно около 20 мА. При включении трёх цветов красного, зелёного и синего энергопотребление может составлять 60 мА. Например, в ленте 5 секций (по 10 см). Расход питания при белом цвете составит 60 мА (энергопотребление одной секции) * 5 = 300 мА.
Яркость свечения ленты зависит от числа установленных светодиодов. Количество может быть 30, 60, 120, 240 на метр.
Общая схема подключения системы дистанционного управления освещением
выглядит следующим образом
На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.
В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:
Приступаем к подключению проводов по этой схеме.
В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.
От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы — «L».
Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»
Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.
Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:
Напомню, питающий кабель состоит из трех жил:
Белая — Фаза
Бело-синяя – Ноль
Желто-зеленая – Заземление
Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.
Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу — ноль с оставшимся черным проводом.
Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.
Кроме этого соединения были затянуты контрольными винтовыми клеммами.
Затем все надежно заизолировано.
Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.
Благо винтовой зажим на блоке питания это позволяет.

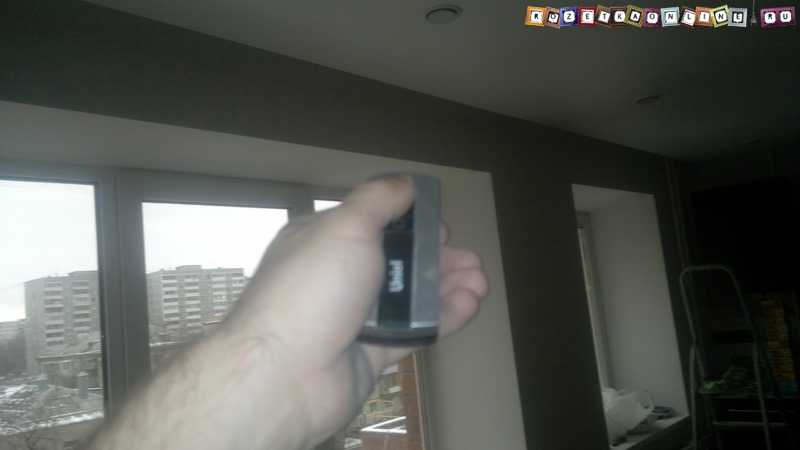

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.
Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.
Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.
Все оборудование после подключения выглядит примерно так:

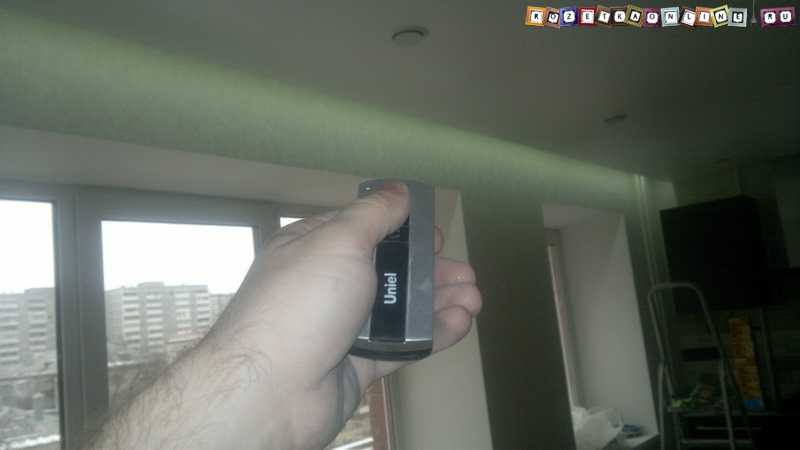

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.
Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.
На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).
Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.
Подключение светодиодной ленты
Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.
Схема подключения светодиодной ленты к сети 220 В через блок питания
Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).
Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).
Подключение специальной светодиодной ленты к сети 220В
Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.
Схема подключения светодиодной ленты без блока питания
В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.
Как подключить несколько светодиодных лент
Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.
Таблица потребляемого тока светодиодными лентами, питающимися от 12 В
Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.
Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.
Как подключить несколько светодиодных лент к одному блоку питания
В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.
Подключение RGB ленты через контроллер
Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.
Подключение светодиодной ленты RGB через контроллер
Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.
Общие сведения о лентах
Ленты часто устанавливают в нише потолка над определенной зоной в квартире (например, над спальным местом или обеденной зоной). Многие жильцы не могут точно сказать, какой цвет им необходим, к тому же со временем одна и та же подсветка может надоесть. В такой ситуации выручит RGB контроллер для светодиодной ленты, с помощью которого подсветку можно настроить индивидуально.
Само название RGB обозначает три слова — Red, Green, Blue, то есть красный, зеленый и синий. Из такого небогатого предложения цветовых решений сложно выбрать один цвет, поэтому многие мастера рекомендуют устанавливать контроллеры. Благодаря этим устройствам жильцы смогут настраивать цвета по своему вкусу, например, желтый, оранжевый, фиолетовый, а также регулировать их интенсивность.
Перед тем как приобретать светодиодные ленты, нужно немного разобраться в их классификации. Обычно выделяют их два:
- SMD 3528;
- SMD 5050.
Оба типа лент отличаются по габаритам и параметрам: у первого размеры сторон составляют 3,5 мм на 2,8 мм, у второго — 5 мм на 5 мм, что и отражено в самих названиях. Аббревиатура SMD (Surface Mounted Device) буквально означает «устройство, установленное на поверхности».
Еще одна важная особенность — это мощность светового потока. У SMD 3528 она ниже, так как в такой ленте светодиоды являются однокристальными, в то время как в SMD 5050 они трехкристальные. Второй тип будет светить ярче, однако он будет потреблять в 3 раза больше мощности.
Немаловажным параметром является количество светодиодов на 1 метр ленты, где их может быть 30, 60, 120 или 240 штук. Чем больше светодиодов, тем ярче будет сиять подсветка. Но ленты с большим количеством маленьких лампочек будут стоить дороже. Специалисты советуют не приобретать слишком яркие устройства, поскольку для подсветки ниши в потолке хватит 60 диодов на 1 метр. Для декорирования мебели можно приобрести самую простую ленту с 30 диодами. Такие рекомендации являются оптимальными для любого интерьера.
Чтобы установить освещение в нишу потолка, для примера можно взять ленту типа SMD 5050, содержащую 60 диодов на 1 метр. Она имеет следующие характеристики:
- цвет диодов — RGB, то есть многоцветная;
- количество диодов — 60 штук на 1 метр;
- мощность — 14 Вт/м;
- напряжение — 24 В.
Также на упаковке будет представлена аббревиатура IP с примыкающими к ней цифрами. Эта характеристика указывает на степень защиты. Например, на коробке написано IP33, что означает следующее:
- Первая цифра 3 указывает на степень защиты от попадания инородных тел и прочих контактов с осветительным прибором. По шкале от 0 до 5 она свидетельствует о защите от мелких частиц размером до 2,5 мм.
- Вторая цифра 3 указывает на степень защиты от воды. Светодиоды защищены от наклонного попадания брызг под углом до 60 градусов.
Лента намотана на бобину (или катушку), стандартно ее длина равна 5 метрам, поэтому лучше всего приобрести две катушки, так как часто для подсветки различных ниш требуется от 5 до 8 метров, а иногда и больше. Устройство условно поделено на несколько небольших отрезков, на каждом из которых находится по 6 светодиодов. Отрезки представляют собой полностью самостоятельный осветительный прибор, который будет гореть при подключении к сети.
Светодиодная лента очень пластична, поэтому ее можно крепить в ниши любой сложности и формы, не говоря уже о прямых линиях и переходах. На обратной стороне светодиодов имеется липкий двусторонний скотч, благодаря которому цветная конструкция накрепко прилипнет к любой поверхности.
Схема подключения усилителя
Принципы управления люстрой на расстоянии
Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.
Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:
- стационарным выключателем;
- мобильным пультом.
Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.
Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:
- радиопередатчика, расположенного внутри малогабаритного пульта;
- радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.
Принцип дистанционного управления люстрой объясняется картинкой.
Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.
- питания:
- приема радиосигналов;
- логики;
- коммутации силовых цепей.
Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.
Выбор расстояния
Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:
- контроллера;
- пульта;
- источника тока.
Влияние помех и посторонних сигналов
Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.
Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.
Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.
Количество каналов радиоуправления
Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.
Мощность коммутируемой нагрузки
Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.
Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.
Питание пульта и контроллера
Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.
При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.
Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.
