Принцип действия
Принцип работы лампы построен на сильном нагреве нити накаливания за счет проходящего через нее электрического тока. Для того чтобы твердотельный материал начал излучать красное свечение, его температура должна достигнуть 570 град. Цельсия. Излучение будет приятным для глаз человека только при увеличении этого параметра в 3–4 раза.

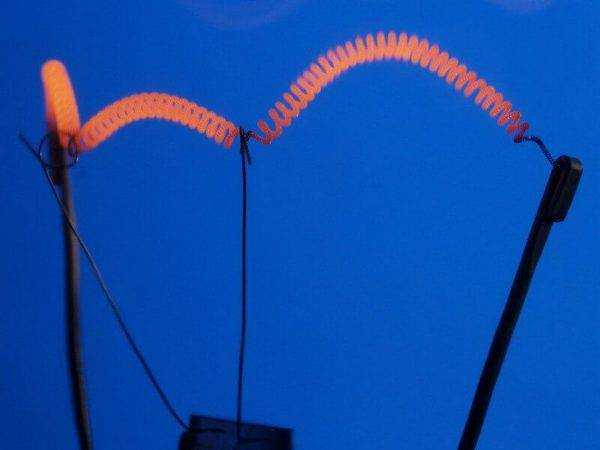

Подобной тугоплавкостью характеризуются немногие материалы. За счет доступной ценовой политики выбор был сделан в пользу вольфрама, температура плавления которого составляет 3400 град. Цельсия. Чтобы повысить площадь светового излучения, вольфрамовая нить скручивается в спираль. В процессе эксплуатации она может нагреваться до 2800 град. Цельсия. Цветовая температура такого излучения равна 2000–3000 К, что дает желтоватый спектр — несопоставимый с дневным, но в то же время не оказывающий негативного воздействия на зрительные органы.

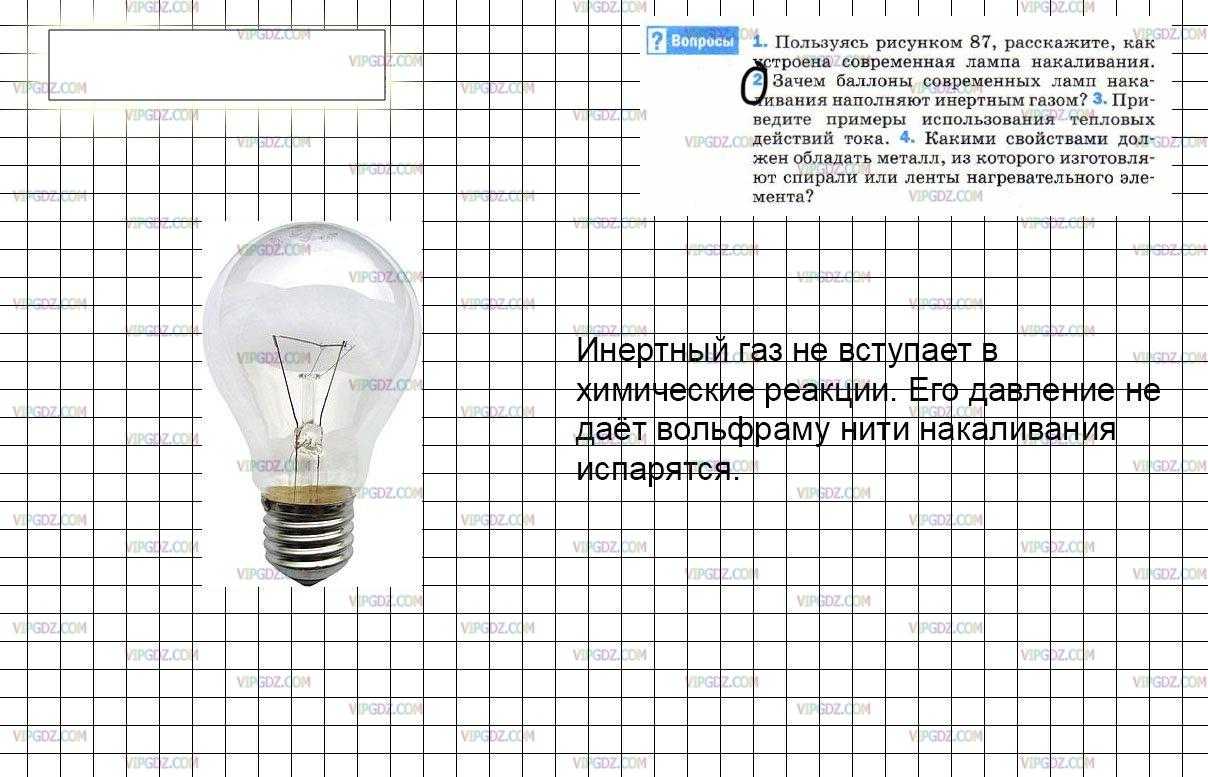

Попадая в воздушную среду, вольфрам быстро окисляется и разрушается. Как уже говорилось выше, вместо вакуума стеклянная колба может заполняться газами. Речь идет об инертных азоте, аргоне или криптоне. Это позволило не только повысить долговечность, но и увеличить силу свечения. На срок эксплуатации влияет то, что давление газа препятствует испарению вольфрамовой нити из-за высокой температуры свечения.
Основные показатели энергосберегающих ламп
- Показатели мощности. Данные лампы могут иметь различный мощностной диапазон. Он может находиться в пределах – от 3 до 90 Вт. Различие КПД между лампами накаливания и энергосберегающими лампами составляет – 5 раз. Исходя из этого показателя, выбирать данные лампы следует по следующему правилу: разделить мощностные характеристики на цифру 5. Традиционная лампа на 100 Вт аналогична по своим характеристикам современной лампе на 20 Вт.
- Цветовые характеристики. Типы и параметры работы современных ламп позволяют получать различную цветовую температуру. По данной характеристике можно выбрать следующие виды теплого цвета, влияющие на эмоциональное настроение человека: теплый белый (2700К), дневной (4200К) и холодный белый (6400К). Что несет в себе это обозначение? Чем ниже тип маркировки, тем цветовая температура и цветопередача стремятся к красному цвету, чем выше – к синему цвету. Перед покупкой данных лапочек, рекомендуется сделать обзор на всю таблицу параметров и провести эксперимент дома. Для каждого человека световой поток и спектр цветов может быть индивидуальными показателями, поэтому выбрать, проанализировав все виды ламп, нужно более соответствующую помещению.
- Сравнение по размерам. Современные энергосберегающие лампы производятся в соответствие со всеми нормами и правилами. Они могут иметь U – образную или спиральную форму. Их обзор в сравнение дает следующий результат: они различаются только формой. Спиралевидные лампы незначительно дороже, но и меньше по своим размерам. Какую лампу выбрать для использования дома? Ту, которая подойдет к светильнику или люстре по эстетическим соображениям. Энергосберегающие лампы могут иметь цоколи, аналогичные лампам накаливания и, по этому, могут их заменить без переделки светильников в части патронов.
- Разновидности цоколей. Стандартные световые приборы рассчитаны на цоколь с размером Е27, также встречаются и цоколи типа Е14. Зачастую размером Е27 обладают большие лампы и это легко определить визуально. Размером Е14, соответственно лампы среднего и маленького размера.
Весь спектр технических характеристик энергосберегающих ламп наносятся производителем на упаковку.
Немножко «алгебраической схоластики»
Теперь, когда с “теорией” покончено (улыбнулся), приведу алгебраические выкладки для вывода «главной» формулы.
Каноническая запись закона Ома выглядит:
I * R = U
Для приведения в соответствие количественных значений, необходимо ввести соответствующие коэффициенты пропорциональности, для токовой компоненты – Кт и для резистивной компоненты – Кр:
Самые общие соображения подвигают к мысли, что эти коэффициенты должны быть взаимно обратными величинами, а значит:
В этом случае, попарно перемножая правые и левые части (в системе уравнений), мы возвращаемся к исходной записи закона Ома:
I * R = U
Поможет или нет?
Этот вопрос интересует тех, кто уже не раз пытался избавиться от плесени и ничего не помогало. Суть в том, что кварцевание, а вместе с ним и УФ лучи, не способно помочь, если споры плесени уже проникли вглубь штукатурки, стен. Поверхностную плесень облучение уберет, так как оно воздействует только на бактерии, микробы и грибки, которые «сидят» на стенах.
То есть, поможет кварцевая лампа, если плесень только появилась. Если же есть желание избавиться от спор, которые уже глубоко, придется снять обои, все слои штукатурки, куда она проникла. В другом случае облучение не даст никакого результата независимо от длительности, частоты использования и мощности лампы.
Правдивая история создания лампы накаливания в хронологическом порядке
| 1840год. Британский химик и астроном Уоррен де ла Рю (Warren de la Rue), между прочим с 1864 года член-корреспондент Петербургской Академии Наук, размещает кусок платиновой проволоки в вакуумной трубке и пропускает через нее электрической ток, тем самым создав первую электрическую лампочку, по трудоемкости исполнения и стоимости больше напоминавшую некое произведение искусства. Больше известен за работы по исследованию Луны, один из кратеров которой назван в его честь. | |
| 1854 год. Германский часовщик Генрих Гебель (Heinrich Göbel) на выставке в Нью-Йорке представляет первую электрическую вакуумную лампу накаливания, пригодную для применения, сначала использую в качестве нити накаливания обугленную бамбуковую нить, а в качестве колб флаконы от духов. Должного внимания в те годы лампа Гебеля также не нашла. В 75 лет получил признание, как изобретатель первой пригодной для применения лампы накаливания с угольной нитью. | |
| 1860 год. Английский физик и химик Джозеф Уилсон Суон (Joseph Wilson Swan), по-русски Лебедь получил патент на вакуумную лампу накаливания, однако трудности в получении вакуума привели к тому, что лампочка Лебедя светила недолго. На этом работу не закончил и в 1878 году получил новый патент. В 1879 году в домах Англии стали делать электрическое освещение. | |
| 1874 год. 11 июля инженер-электрик Лодыгин Александр Николаевич получает патент на нитевую лампу, используя в качестве нити накаливания угольный стержень, помещенный в вакуум. Именно Лодыгин первым предложил применять в лампах вольфрамовые нити, закрученные в спираль. В 1906 году в США построил и пустил в ход завод по элетрохимическому получению вольфрама, хрома и др. металлов. Не сойдясь во взглядах с большевиками в 1917 году покинул страну и в марте 1923 года умер в Бруклине. | |
| 1875 год. Русский электротехник, механик Одесского телеграфа Василий Федорович Дидрихсон усовершенствовал лампу Лодыгина, откачав из нее воздух и применяя несколько волосков нити накаливания. Лампа Дидрихсона уже имела некоторый успех, она была применена для освещения большого бельевого магазина на Б. Морской (ныне Герцена), так же очень помогла при строительстве Литейного моста во время подводных работ при ремонте осевшего кессона. | |
| 1876 год. Русский электротехник, военный инженер и изобретатель Павел Николаевич Яблочков открыл, что каолин (белая глина) электропроводен при высокой температуре. После чего он создал лампу, где «нить накала» была изготовлена из каолина. Особенностью данной лампы было то, что она не требовала вакуума, и «нить накала» не перегорала на открытом воздухе. Ни одно из изобретений в области электротехники не получало столь быстрого и широкого распространения, как свечи Яблочкова. Это был подлинный триумф русского инженера. Свечи Яблочкова появились в продаже и начали расходиться в громадном количестве, так, к примеру, французское предприятие Бреге ежедневно выпускало свыше 8 тысяч свечей. Каждая свеча стоила около 20 копеек и горела 1,5 часа. Проживая в Париже был посвящен в члены масонской ложи «Труд и Верные Друзья Истины» (Travail et Vrais Amis Fidèles). Умер в России в 46 лет. | |
| . Американский изобретатель и предприниматель (Thomas Alva Edison) в ходе исследовательских работ, установив решающее значение вакуума при изготовлении ламп, закончил разработку лампы накаливания с угольной нитью, ставшей одним из крупнейших изобретений XIX века. Величайшая заслуга Эдисона именно в создании практически осуществимой, широко распространившейся системы электрического освещения с прочной нитью накала, с высоким и устойчивым вакуумом и с возможностью одновременного использования множества ламп, а не в разработке идеи. Одновременно Эдисон изобрёл бытовой поворотный выключатель. Эдисон является автором многочисленных важнейших изобретений: в течение жизни Эдисона Бюро патентов в США выдало ему 1093 патента, важнейшие из которых — это патенты на изобретение фонографа, угольного микрофона, кинетоскопа (оптический прибор для показа движущихся картинок). Так же известен тем, что приняв на работу молодого сербского инженера Николу Теслу не смог воспользоваться его гениальными идеями. Умер в 1931 году в возрасте 84 лет. | |
| Правдивая история создания лампы накаливания в картинках |
Как проверить люминесцентную лампу: обнаружение и устранение неисправностей
Самым популярным источником искусственного света является люминесцентная лампа, которая потребляет в 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко. Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.
В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе – мультиметром. Об этом и пойдет речь.
Люминесцентная лампа
Принцип работы
Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.
В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.
Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.
Строение люминесцентной лампы
Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.
Электромеханический дроссель
Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС.
Дроссель поддерживает равномерность разряда и корректирует ток при необходимости.
В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.
Схема люминесцентного светильника с ЭмПРА
Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание. Предъявляемые к балластному сопротивлению требования:
Предъявляемые к балластному сопротивлению требования:
Предъявляемые к балластному сопротивлению требования:
- минимальные потери мощности;
- малые вес и размер;
- отсутствие гула;
- температура накала не выше 600 градусов по Цельсию.
Другой значимый элемент ЭмПРА – стартер тлеющего разряда.
Стартер тлеющего разряда
Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.
Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.
От этого люминофор на поверхности колбы светится в видимом для человека спектре.
Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.
Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.
Схема подключения электронного балласта
Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.
Электронный балласт
Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения
Утилизация прибора
Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.
Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.
люминесцентные светильники
Первые преобразования энергии в свет
В XVIII веке произошло знаменательное открытие, положившее начало огромной череде изобретений. Был обнаружен электрический ток. На рубеже следующего столетия итальянским учёным Луиджи Гальвани был изобретен способ получения электрического тока из химических веществ – вольтов столб или гальванический элемент. Уже в 1802 году физик Василий Петров открыл электрическую дугу и предложил применять ее в качестве осветительного устройства. Через 4 года королевское общество увидело электрическую лампу Гемфри Дэви, она освещала помещение за счёт искорок между стержнями из угля. Первые дуговые лампы отличались чересчур высокой яркостью и ценой, что делало их непригодными для ежедневного использования.
Лампа накаливания: прототипы
Первые разработки осветительных ламп с накаливаемыми элементами начались в середине 19-ого века. Так, в 1838 году бельгийский изобретатель Жобар представил проект лампы накаливания с угольным сердечником. Хотя время работы этого устройства не превышало получаса, оно являло собой свидетельство технологического прогресса в данной области. В 1840-м году, Уоррен де ла Рю, английский астроном, произвёл лампочку с платиновой спиралью, первую в истории электротехники лампу с накаливаемым элементом в виде спирали. Изобретатель пропустил электрический ток через вакуумную трубку с помещенным в нее мотком платиновой проволоки. В результате нагревания платина излучала яркое свечение, а практически полное отсутствие воздуха позволяло использовать устройство в любых температурных условиях. Из-за дороговизны платины в коммерческих целях применять такую лампу было нелогично, даже с учётом её эффективности. Однако в дальнейшем именно образец этой лампочки стали считать предком других ламп накаливания. Уоррен де ла Рю спустя несколько десятилетий (в 1860-х) принялся активно изучать феномен газоразрядного свечения под воздействием тока.
В 1841 году англичанин Фредерик де Молейн запатентовал лампы, представлявшие собой колбы с платиновой нитью, наполненные углеродом. Однако, проведенные им в 1844 г. испытания в отношении проводников, не увенчались успехом. Это было связано с быстрым плавлением платиновой нити. В 1845 году уже другой учёный, Кинг, заменил платиновые элементы накаливания на угольные палочки и получил на свое изобретение патент. В эти же годы за океаном, в США, Джон Старр запатентовал лампочку с вакуумной сферой и углеродной горелкой.
В 1854-м году немецкий часовщик Генрих Гёбель придумал устройство, считающееся прототипом современных лампочек. Он продемонстрировал её на электротехнической выставке в США. Она представляла собой вакуумную лампу накаливания, которая действительно годилась для применения в самых различных условиях. В качестве источника света Генрих предложил использовать бамбуковую нить, которая была обуглена. Взамен колбы учёный брал простые бутылочки от туалетной воды. Вакуум в них создавался за счёт добавления и выливания ртути из колбы. Недостатком изобретения являлась излишняя хрупкость и время работы всего на несколько часов. В годы активной исследовательской жизни Гёбель не смог встретить должного признания в обществе, но в 75 лет он был назван изобретателем первой практичной лампы накаливания на основе угольной нити. Кстати, именно Гёбель впервые воспользовался осветительными проборами в рекламных целях: он ездил по Нью-Йорку на телеге, украшенной лампочками
На издали привлекающей внимание коляске была установлена подзорная труба, через которую ученый позволял за некоторую плату взглянуть на звёздное небо
Как шли к открытию?
История лампы накаливания началась в начале XIX века. В школьном курсе физике принято считать изобретателем лампы накаливания Томаса Эдисона (1847–1931), однако, у изделия имелись прародители.
В 1803 году русский изобретатель Василий Владимирович Петров (1761–1834) изучая проводимость материалов, получил электрическую дугу между угольными проводниками. Он предложил пользоваться явлением для освещения пространства. Однако, из-за быстрого сгорания угля, практического применения открытие в те годы не получило.
Подробнее о В.П. Петрове рассказано в видео:
Научно описал в 1809 г. дуговой разряд между угольными стержнями сэр Гемфри Дэви (1778–1829) – создатель английской школы электрохимии. Труды стали основой для последующих открытий. Только в 1838 году бельгийцем Жобаром создан устойчиво работающий прототип лампы с угольным сердечником, горение проходило в воздушной среде, поэтому разрушение электрода завершалось очень быстро.
Вскоре, в 1840 году членкор Петербургской академии наук англичанин по происхождению Уоррен Деларю (1815–1989) в качестве материала нити накаливания использовал платину. Устройство успешно освещало помещение, но из-за дороговизны драгоценного металла и его низких прочностных свойств, до промышленного использования дело не дошло.
Устройства Жобара и Деларю стали прорывом в науке, но запатентованы не были.
Первый патент удалось получить ирландцу Фредерику де Моллейну в 1841 году. Устройство представляло собой спираль из платины, находящуюся в вакууме – это увеличивало срок использования.
Американец Джон У. Старр в 1844 г. получил американский, а в следующем году британский патент на лампочки с углеродной нитью. Работы остановились, серия лампа не пошла в связи со смертью изобретателя.
Не прошел мимо изучения электрической дуги и великий французский ученый Жан Бернар Фуко. Заменив в 1844 древесный уголь на ретортные угольные электроды, он добился увеличения срока использования устройства, придумав попутно «первый диммер» – интенсивность света регулировалась изменением длины электрической дуги.
Следующий шаг был сделан Генрихом Гебелем из Германии. Он вел эксперименты, использовав в качестве электродов обугленные палочки бамбука, находящиеся в вакууме колбы. Прибор Гебеля считается прототипом первой лампочки.
С 1860 по 1878 год англичанин Джозеф Вильсон Свон (Суон) работал над применением угольного волокна и получил в итоге патент на изобретение лампы. Особенностью прибора стала разреженная кислородная атмосфера, в которой нагревалось и излучало видимый свет угольное волокно. Технология позволила увеличить видимое свечение.
Параллельно со Своном проводил эксперименты и получил в 1874 г. патент на нитевую лампу российский ученый А.Н.Лодыгин. Василий Федорович Дидрихсон российский ученый усовершенствовал конструкцию своего соотечественника. Из колбы откачали воздух, и было установлено несколько электродов. После сгорания одного, начинал светиться следующий электрод – время службы повысилось.
В 1976 г. российский физик Павел Николаевич Яблочков, изучая изоляционные материалы, применил обмазку нити белой глиной (каолином). Лампа светилась на воздухе, не требуя создания вакуума. Для пуска приходилось подогревать нити спичками. Сам изобретатель скептически относился к электрическому освещению и прекратил работу в этом направлении. Однако, некоторое время лампы Яблочкова выпускались в промышленном масштабе, но в итоге были вытеснены лампами накаливания. Такими приборами освещался Париж, Лондон, Санкт-Петербург, устанавливались светильники на паровозах и кораблях.
Томасу Эдисону (США) удалось усовершенствовать изобретения Лодыгина и Яблочкова. В 1880 году был получен патент на лампу с угольными электродами.
Устройство и принцип работы
Как устроена лампа накаливания?
Лампа накаливания обычно состоит из стеклянного корпуса, содержащего вольфрамовую нить накаливания. Электрический ток проходит через эту нить, нагревая ее до температуры, которая производит свет. Также в лампах есть стержень или стеклянное крепление, прикрепленное к основанию лампы. Оно позволяет электрическим контактам проходить через оболочку без утечек газа или воздуха.
Небольшие провода, встроенные в стержень, поддерживают нить накала и/или ее подводящие провода. Стеклянный корпус содержит либо вакуум, либо инертный газ для сохранения и защиты нити накала от испарения.

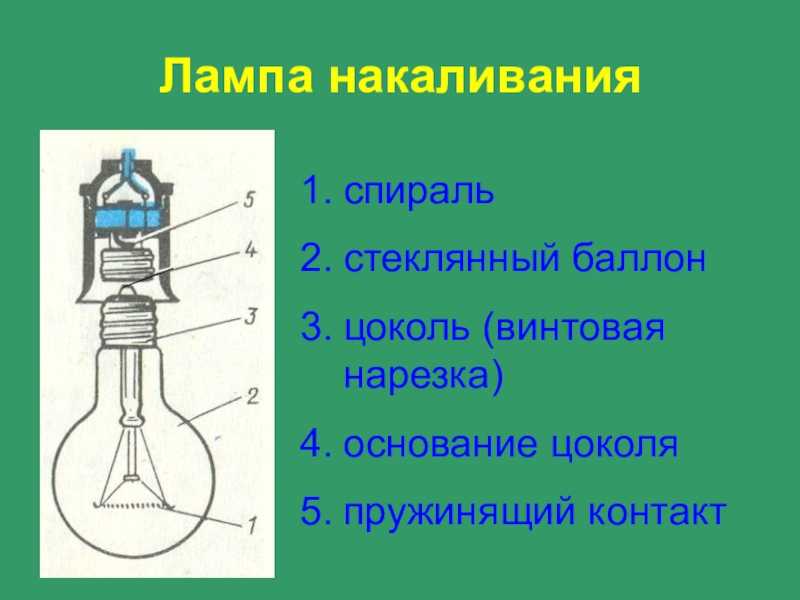

Пример лампы накаливания со схемой, показывающей основные части современной лампы накаливания
Что внутри лампы накаливания:
- Стеклянная колба.
- Инертный газ.
- Вольфрамовая нить накала.
- Контактный провод.
- Контактный провод (идет к основанию).
- Опорные провода.
- Крепление/опора для стекла.
- Базовый контактный провод.
- Винтовые резьбы.
- Изоляция.
- Электрический контакт.
Как работает лампа накаливания?
Принцип работы лампы накаливания заключается в нагреве некоего объекта. Атомы внутри него становятся термически возбужденными. Если объект не плавится, атомные электроны переходят на более высокий энергетический уровень за счет подаваемой энергии. Электроны высвобождают свою дополнительную энергию в виде фотонов. Затем эти фотоны испускаются с поверхности объекта в виде электромагнитного излучения.
Это излучение будет иметь разные длины волн. Часть длин волн находится в видимом диапазоне спектра, а значительная часть длин волн находится в инфракрасном диапазоне. Электромагнитная волна с длинами волн в инфракрасном диапазоне — это энергия тепла, а в видимом диапазоне — это энергия света. Лампа накаливания получает видимый свет путем нагрева.
Как расходуется электроэнергия в лампе накаливания?
Нить накала крепится через два подводящих провода. Один подводящий провод присоединен к ножному контакту, а другой заканчивается на металлическом основании лампы. Оба подводящих провода проходят через стеклянную опору, установленную в нижней середине лампы.
Два опорных провода, также прикрепленные к стеклянной опоре, используются для поддержки нити накала в ее средней части. Ножной контакт изолирован от металлического основания изоляционными материалами. Вся система заключена или в цветную, или покрытую фазой, или прозрачную стеклянную колбу. Она может быть заполнена инертными газами или в ней поддерживается вакуум в зависимости от мощности лампы накаливания.
Нить накаливания герметично откачивается с помощью стеклянной колбы подходящей формы и размера. Эта стеклянная колба используется для изоляции нити накала от окружающего воздуха, чтобы предотвратить ее окисление и свести к минимуму окружающий ее ток, и тем самым поддерживать высокую температуру нити накала.
Нить накаливания не обладает постоянным сопротивлением. Действие тока в лампе накаливания увеличивается вместе с напряжением. Лампочка становится достаточно горячей, чтобы светиться.
Чем наполнены лампы накаливания?
Стеклянная колба либо находится в вакууме, либо заполнена инертными газами, такими как аргон, с небольшим процентом азота при низком давлении. Инертные газы используются для минимизации испарения нити накала во время эксплуатации ламп. Но из-за конвекционного потока инертного газа внутри колбы будет больше шансов потерять тепло нити накала во время работы.
Вакуум является отличной теплоизоляцией, но он ускоряет испарение нити накала во время работы. В случае газонаполненных ламп накаливания используется 85% аргона, смешанного с 15% азота. Иногда криптон можно использовать для уменьшения испарения нитей накала, поскольку молекулярный вес криптонового газа значительно выше. Газ заливается в колбу мощностью более 40 Вт. Но для лампы мощностью менее 40 Вт, газ не используется.
