Светодиодная лента мерцает во время работы

Разновидности продукции

Классификация лент на 220В не отличается от низковольтной продукции и основана на технических характеристиках. В зависимости от мощности, различают следующие варианты:

• светодиодная лента на 220 вольт мощность 4.4 ватт на метр;
• светодиодная лента на 220 вольт мощность 7.2 ватт на метр;
• светодиодная лента на 220 вольт мощность 14.4 ватт на метр.

По характеру используемых чипов, продукция делятся на много видов. В основном ленты производятся на SMD светодиодах 3014, 2835, 3035, 5060, 5050, 3528 или из более современных диодов SMD 5630. От числа и разновидности чипов на погонном метре зависит интенсивность света и потребляемый ток.

LED лента в бухте 100 метров

По уровню защиты ленты бывают IP68, IP67. Высокая защита светодиодной продукции исключает соприкосновение пользователя с токоведущими деталями, что позволяет использовать в открытой среде. То есть они оснащены силиконовой трубкой, предназначены для применения на улице и во влажных помещениях. По мнению специалистов, такие ленты устойчивы к температурным перепадам. Ленты могут быть жесткими и гибкими, в зависимости от основания для диодов. Другое отличие высоковольтных лент состоит в цвете и мощности свечения. По виду установки они могут быть самоклеющимися или без клеевого слоя. Также стоит отметить светодиодные RGB ленты 220 Вольт, собираемые на трехцветных диодах (в основном SMD 5050). У них на гибком печатном основании имеется 4 контакта, а подсоединение осуществляется посредством специального RGB контроллера. По цветному оформлению ленты бывают белыми, синими, красными, зелеными и трехцветными. В последнее время в магазинах стали продаваться ленты дюралайт, представляющие собой шнур из прозрачного полимера, в котором находятся светодиоды. Внутри шнура находится поливинилхлорид, повышающий уровень защиты и прочности лед лент 220 в. По методу использования и внешнему виду они схожи с дюралайт-шнурами.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

• применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
• перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
• применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
• микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь

О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Возможные причины

Нет универсального ответа на вопрос «почему может начать мигать светодиодная лента?» . Это связано с тем, что причины, приводящие к этому, могут быть различными. К морганию светодиодной ленты могут привести следующие ситуации:

Выключатель с подсветкой

применение выключателей, имеющих в своей конструкции дополнительную опцию – подсветку. Эта причина встречается наиболее часто. Моргание в данной ситуации вызывается за счет взаимодействия светодиода выключателя с драйвером осветительного прибора;

• работа системы по созданию рассеянного ровного света, которая функционирует благодаря переменному напряжению. Через предохранитель напряжение поступает на диодный мостик. С него уже выходит постоянное напряжение. Поэтому и получается ровное свечение;
• нарушение правил монтажа и подключения светодиодной ленты. Нарушение правил схемы подключения;
• нарушения в тепловом режиме. Например, такая ситуация может возникнуть, если изделие было установлено на доску без вентиляции;
• установка открытой ленты. Это означает, что светодиоды не имеют необходимой механической защиты;

• несоблюдение правил или нарушения при подключении проводов к осветительному прибору. Такая ситуация очень часто возникает в зданиях со старой проводкой;
• перепутывание фазы. В норме выключатель обязан прерывать фазный провод. Но если его перепутать (отсутствует маркировка), то выключатель будет разрываться уже нулевым проводом. В результате светодиод моргает;
• выработка ресурсов. Эта причина зачастую сопровождает мигание при выключенном свете, но также может возникать и в рабочем состоянии. В последнем случае наблюдается не только моргание, но и измените характеристик света (силы свечения, цвета и т.д.).

Все эти причины могут появиться в процессе эксплуатации ленты, приводя к таким нежелательным визуальным эффектам. Некоторые из вышеперечисленных причин в дальнейшем могут привести к полной неисправности. Такая ситуация возможна при нарушении правил монтажа и схемы подключения светодиодов к электросети.

Неисправный светодиод

Вышеуказанные дефекты относятся в первую очередь к низковольтным лентам 12-24В. А есть еще ленты 220 вольт.

В них подключение светодиодов выполняется последовательно на более протяженных участках. Например, в 1 метре у вас будет 60 диодов.

И стоит одному из них выйти из строя или заморгать, это сразу же отразится на всех остальных, по всей длине.

В подсветке 12В вы от этого более-менее избавлены. Они состоят из коротких модулей по 3-6 диодов. Мерцание или затухание одного из них, приведет к такому же эффекту только на этом коротком модуле.

Выявляется это легко и устраняется либо перепайкой неисправного диода, либо заменой одного модуля или кластера.

Иногда мигание ленты начинается только спустя час или два после ее запуска и подачи питания. Это тоже может быть связано с неисправностью одного диода.

Он со временем нагревается и разрывает контакт. Лента тухнет, остывает, светодиод вновь запускается, свечение возобновляется. И так далее по новому кругу.

Качество – всегда

Сертификат

Несмотря на довольно внушительный перечень причин, которые ответят на вопрос «почему светодиод моргает?», это далеко не окончательный список. Ведь мерцание вполне может появляться в рабочем состоянии из-за некачественного изделия и его комплектующих. Мигание, как визуальный эффект, очень характерен для дешевой продукции китайского производства, которой просто-таки завален сегодня рынок осветительных приборов. Поэтому, если вы покупаете нужные вам изделия в магазинах, вызывающих сомнение в плане качественной продукции, всегда сохраняйте чеки. Так как если продукция окажется бракованной (будет мигать или вообще не станет работать после подключения к электросети), вы будете иметь возможность заменить его более качественным. При покупке светодиодной ленты всегда требуйте у продавца сертификат качества.

Его наличие послужит гарантией того, что купленный вам осветительный прибор будет работать как надо, а также соответствовать всех нормам и техническим характеристикам

Обратите внимание! Покупка дешевой некачественной продукции чревата быстрыми и частыми поломками, а также снижением уровня безопасности эксплуатации изделия в домашних условиях. Помимо этого еще снижается и срок службы

Возможные факторы

Если все-таки с вашей светодиодной лентой случилась беда и все, или часть ее светодиодов начали мигать во включенном состоянии, то не нужно паниковать, возможно, причины не слишком серьезны, и вы сможете самостоятельно, без особых затрат, решить эту проблему. Давайте разберем всевозможные причины, которые помогут понять, почему моргает светодиодная лента. Вот полный перечень факторов, которые могут повлиять.

Неправильный монтаж:

• выключатель с подсветкой;
• перепутана фаза и ноль.

Сама лента:

• выход из строя диода, резистора;
• проблема с токоведущей дорожкой;
• окисление контакта.

Дополнительные элементы:

• блок питания;
• контроллер, диммер;
• пульт управления.

Дальше мы разберем подробнее каждый из них.

Использование выключателя с подсветкой чаще всего вызывает мерцание светодиодной ленты. Это происходит за счет взаимодействия светодиода в выключателе с драйвером самой ленты. Следующей по полярности причиной может стать нарушения правил монтажа выключателя. Даже если в нем нет подсветки, но вы установили его так, что разрыв происходит по нулевому проводу, а не по фазному, как это предусматривают правила, то проблемы гарантированы. Иногда, это касается не только моргания во включенном состоянии, но и легкой подсветки в выключенном. Поэтому, во избежание подобных проблем, внимательно подходите к монтажу электроприборов, и если своих знаний и опыта не хватает, лучше воспользуйтесь услугами мастеров.

Также, причина может крыться в самой ленте. Устройство состоит из печатной платы, на которую напаяны диоды и резисторы. Выход из строя одного элемента может привести к мерцанию определенного участка. Не забываем еще о том, что открытые светодиодные ленты можно использовать только в соответствующих климатических условиях. Например, вы используете открытую ленту во влажном помещении, или слишком близко к плите и на нее попадают брызги раскаленного масла во время жарки. Этого делать ни в коем случае нельзя потому, что это приводит, в частности, к обсуждаемой проблеме и это еще самое безобидное. Но даже если вы правильно подобрали ленту, со временем токоведущие дорожки могут подгореть. Это возможно также из-за слишком большого количества кислотного флюса, используемого при пайке. Следующей весьма распространенной причиной является окисление и прогорание контактов.

Плохой контакт светодиодной ленты — распространенная причина мигания

И отдельное внимание уделим причинам, связанным с дополнительными элементами, обеспечивающими работу светодиодных лент. Например, нехватка мощности блока питания, дающее ленте постоянное напряжение

Это связано с тем, что, к сожалению, часто заявленные характеристики, как ленты, так и блока питания не соответствуют действительности. Проще говоря, лента потребляет больше, чем заявлено, блок питания вырабатывает меньше. Еще мигание может вызвать вышедший из строя контроллер или диммер. И легче всего будет устранить неприятный зрительный эффект, если проблема кроется в севших батарейках от пульта управления.

Ремонт

Когда причина неполадок установлена, отремонтировать LED-ленту легко своими руками. Для этого потребуются только базовые познания из школьного курса физики, некоторая сноровка и умение обращаться с паяльником.

Не горят лампочки

Если проблема кроется в шнуре блока или сломанных и оборванных проводах, их придется заменить. Когда питание отсутствует по причине загрязнения контактов вследствие окисления клемм или иных причин, прочитают контактные площадки спиртовым раствором. В случае плохой пайки контактов гибкой платы потребуется взять в руки паяльник и все исправить самостоятельно.

Если бракованным оказался первый (один или несколько) сегмент LED-ленты, перегоревший участок нужно срезать, а на остальную часть подавать питание. Отрезать перегоревшие сегменты следует по специальной разметке на лицевой стороне гибкой печатной платы.

Мерцание лампы

Если проблема в номинале блока, подключают прибор к исправному, обладающему требуемой мощностью. Лучше, когда блок имеет запас мощности 20%. Поврежденные провода также требуют замены.

Если на одном или нескольких участках свет загорается и гаснет, их необходимо вырезать, а остальные части полотна соединить и подать питание. Когда повреждены резисторы в каких-либо сегментах, порядок действий аналогичен.

Износ SMD-светодиодов – процесс естественный и необратимый. При таких обстоятельствах все оборудование приходит в негодность.

Неполное горение

Если не светится только часть, вышли из строя некоторые сегменты. Проблема либо в токопроводящих дорожках, либо в пайке. Решение аналогично описанному выше: выявить нерабочие участки, последовательно подавая питание, и удалить их, а остальные сегменты состыковать и подключить.

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

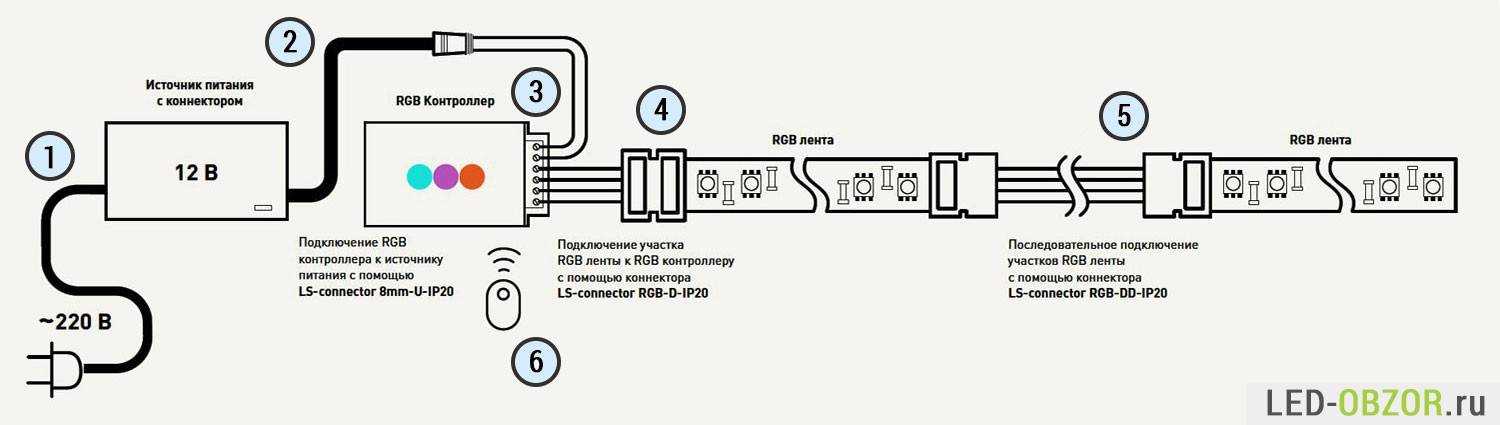

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Параметр	Единица измерения	Величина
Температура окружающей среды при работе	˚С	минус 10…+50
Входное напряжение	V	DC 12 или 24
Тип разъема подачи входного напряжения	—	коаксиальный DC Jack 5,5 мм
Тип выхода	—	три канала (RGB)
Способ управления RGB светодиодной лентой	—	широтно импульсная модуляция (ШИМ)
Ток нагрузки на один канал	A	2
Общий провод для каналов	—	плюсовой (анод)
Расстояние дистанционного управления с ПДУ, не менее	м	8
Способ управления с ПДУ	—	инфракрасные лучи IR
Электропитание ПДУ	штук	1 батарейка CR2025 (3V)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

Кнопка	Функция кнопки	Результат
Включить (ON)	Лента RGB начнет светится
Выключить (OFF)	Лента RGB прекратит светится
Яркость больше	Яркость увеличивается на одну ступень при каждом нажатии на кнопку
Яркость меньше
Красный цвет (R)	Включение, выключение свечения одного из указанных цветов
Зеленый цвет (G)
Синий цвет (B)
Белый цвет (W)
Вспышка, мигание (FLASH)	Режим чередования включения цветов с изменением скорости и яркости их свечения
Стробоскоп (STROBE)	Режим изменения скорости и яркости
Исчезать, угасать, затухать (FADE)	Переливание цветов во времени
Плавный, мягкий (SMOOTH)	Плавное изменение цветов во времени

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Как найти нерабочий светодиод

Из информации выше вы узнали, что существует два способа подключения светодиодов – последовательный и параллельный (группами). Наиболее популярен параллельный метод. В таком случае при выходе из строя одного светодиода начнет мерцать или перестанет работать отдельный (обычно небольшой) участок гибкой платы. Остальная часть ленты продолжит функционировать в заданном режиме.

Чтобы отыскать неисправный светодиод, используйте следующие рекомендации:

1. Осмотрите ленту визуально, что нередко позволяет выявить выгоревший диод. При отсутствии явных следов подгорания изучите поверхность полупроводника.
2. Черная точка на кристалле может указывать на то, что этот элемент уже перегорел или работает некорректно. В целом нужно искать любые дефекты, которые не наблюдаются на соседних деталях.
3. Обнаружив подозрительный диод, прозвоните его. Сделайте аналогичную процедуру для всех остальных полупроводников на неработающем или некорректно функционирующем участке. Вас не интересует соответствие техническим нормам – просто сравните полученные значения на каждом участке отдельно.
4. При отсутствии мультиметра воспользуйтесь медной проволокой. С ее помощью следует закоротить подозрительные диоды. Когда обнаружите неисправный, то при его закорачивании участок цепи начнет работать в нормальном режиме.
5. Никогда не исключайте вероятности заводского брака – плохую припайку диода. Нажмите на него, приложив небольшое усилие. Если проблема в припайке, то светодиод начнет светиться, как и весь проблемный сегмент цепи. В таком случае поможет повторная пайка.

Несмотря на кажущуюся сложность конструкции светодиодной ленты, наличие большого числа полупроводников, резисторов и других элементов цепи, вы сможете самостоятельно выявить причину мерцания или неисправности отдельного участка платы. И уж тем более не нужно при выявлении дефектов бежать в магазин за новой лентой – возможно, причиной является неправильно работающий контроллер, блок питания или пульт дистанционного управления. Для начала попытайтесь выполнить самостоятельную диагностику, а уже после воспользуйтесь услугами мастера.

Причины мигания led-ленты в отключенном состоянии

Подключение блока питания через выключатель с индикаторной лампой приводит к постоянному свечению ленты, как в отключенном, так и включенном положении.

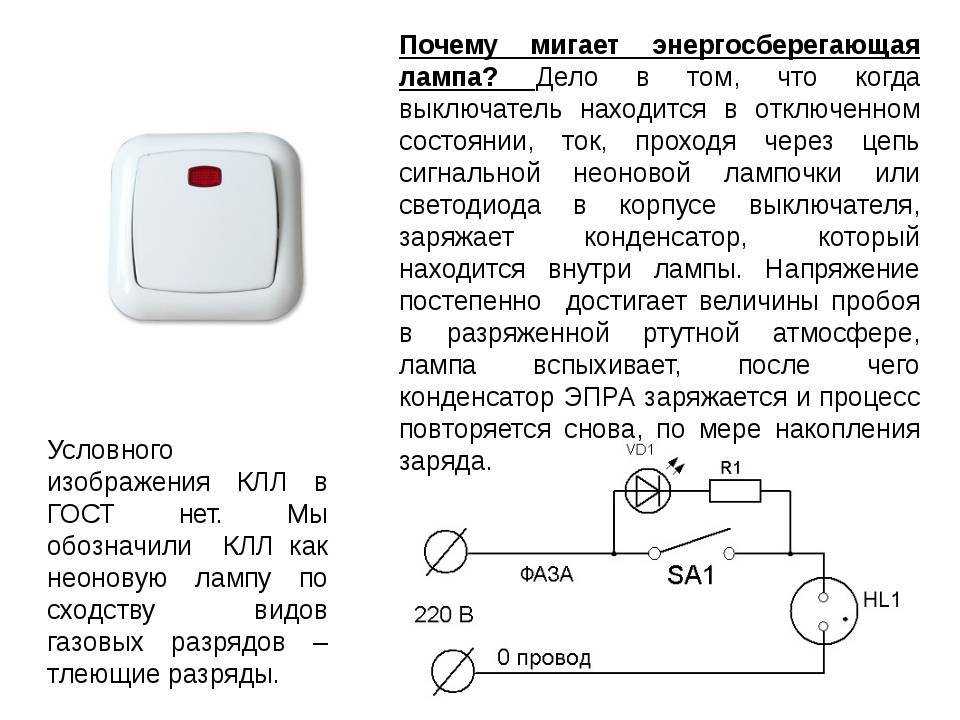

Выключатель со световым индикатором

Значения сопротивления (резистора) в такой схеме настроен таким образом, чтобы на светодиодную лампочку выключателя поступал рабочий ток, позволяющий ей светиться при отключенном положении выключателя.

Этого же значения тока достаточно для небольшого свечения СДЛ.

Схема подключения светодиодной лампы через комнатный выключатель с индикатором

Существует несколько вариантов исправления этой проблемы:

1. подключение платы через комнатный выключатель без индикатора;
2. отключение контактов индикаторной лампы в выключателе. Оставшиеся концы проводов изолируются.

Отключение индикаторной лампы

подключение конденсатора к БП. Конденсатор подключается параллельно контактам платы (лампы), к которым подключаются питающие провода от блока.

Параллельное подключение дополнительного конденсатора к светодиодной лампе

За счёт своих «накопительных» свойств емкость не позволяет рабочему току проходить дальше к кристаллам платы, тем самым предотвращает их свечение.

Причины мигания светодиодных ламп, при выключенном свете

Основной причиной мигания светодиодных ламп при разомкнутом выключателе является протекание тока через лампу. Звучит весьма несуразно, ведь ток в разомкнутой цепи не может протекать.

Но давайте разберемся на примере самого распространенного варианта. В подавляющем большинстве случаев такая проблема возникает, если у вас установлен выключатель с подсветкой. В роли подсветки чаще всего выступает неоновая лампочка или светодиод. В любом случае для его свечения нужна замкнутая электрическая цепь, чтобы ток протекал от фазного провода к нулевому.

В классической схеме подключения неоновый индикатор стоит параллельно выключателю, когда он разомкнут, ток течет по цепи:

Фаза – подсветка – выключенная лампа – ноль

Когда вы устанавливаете лампу накаливания – никаких проблем не возникает. Т.к. ток который проходит через неоновый индикатор крайне мал (единицы миллиампер), настолько, что протекая через холодную спираль лампы накаливания, не вызывает и малейшего ее свечения.

Проблемы мигания освещения при выключенном свете могут начаться при переходе с ламп накаливания на энергосберегающие лампы (компактные люминесцентные и светодиодные). Устройство компактных люминесцентных ламп чем-то похоже на LED-лампы, присутствует разница в схемотехнике и источнике света, но сама конструкция схожа — в обоих встроен преобразователь для питания источника света.

Вывод: если у вас установлен выключатель с подсветкой, то через лампу любого типа протекает ток. Допустим, у нас установлены светодиодные. Такого малого тока недостаточно для запуска преобразователя в работу, или для свечения светодиодов, если в лампе нет нормального преобразователя. Но на входной цепи источника питания (драйвера) установлен выпрямитель, например, диодный мост, на его выходе установлен фильтрующий конденсатор. Вот этого тока достаточно, чтобы зарядить конденсатор. Он постепенно заряжается, накапливая энергию. Когда напряжения на его обкладках становится достаточным для запуска преобразователя (в схемах с балластным конденсатором – для открытия диодов), тогда происходит включение светодиодов на короткий промежуток времени. Энергия, накопленная в конденсаторе, рассеивается на эту вспышку и процесс повторяется.

Ток может утекать и не через подсветку, а, например, через изоляцию проводов, ведущих к выключателю (обычно их два, или больше, если управляют несколькими группами ламп), при ее плохом состоянии может протекать малый ток мимо выключателя. Но мерцание в таком случае – это меньшее из зол. Плохое состояние изоляции в электропроводке ведет к ряду проблем, вплоть до пожара.

Есть еще одна причина. Если выключатель размыкает нулевой, а не фазный провод (как положено). Тогда может мерцать лампа и без подсветки в выключателе, если, опять же, есть утечка на ноль или на землю, это может быть, если, у вашей проводки плохое состояние изоляции и провода лежат во влажных стенах.

Также мы собрали для вас не всегда логичные и не всегда понятные версии из интернета. Авторы не пытались объяснить, что они имели в виду, но вот они:

1. Источник сильного электрического поля возле лампы (но как это относится к БЫТОВОМУ освещению?).
2. Плохое состояние или старая LED-лампочка (от старения она может мерцать, но только во время работы, т. е. когда она включена).
3. Емкость кабельной линии. Безусловно, возможна и такая причина, но большинство пользователей ищут причины мерцания у себя в квартире, а какая линия в квартире может быть настолько длиной, чтобы ее емкость имела значительное влияние на электрические приборы?

Причины неполадок

Если не работает светодиодная лента целиком, очевидная причина этому — отсутствие электропитания. В каком-то месте цепи произошел сбой. Иногда неисправным оказывается блок питания, клеммы на входе или выходе окисляются, из-за чего прерывается контакт. Проблема бывает и в коннекторе, которым подсоединяется гибкая плата, точнее, в его контактах.

Другая распространенная причина – нарушение целостности провода, по которому 220 В подают на блок питания, а также провода, по которому ток идет на печатную плату.

Если перестала функционировать часть ленты, проблема заключается в перегорании одной из токопроводящих дорожек внутри какого-либо сегмента на гибкой печатной плате.

Мерцание или затухание нескольких разрозненных сегментов в LED-ленте свидетельствует о повреждении резисторов. По той же причине некоторые участки светятся слишком ярко.

Другими возможными причинами мерцания служат:

• недостаточная мощность блока питания, тогда мерцание появляется по мере нагрева;
• разъедание токопроводящих дорожек кислотным флюсом, использованным при пайке;
• истекает срок службы светодиодных элементов (старение и износ).

Ленты для сети 220 вольт

В продаже можно встретить ленты, у которых на одном из концов имеется вилка и небольшой коробочек – диодный мост.

Такие модели используют в основном в декоративном, нежели в прикладном варианте. Очень часто они выходят из строя не из-за естественных причин, а из-за аварийных ситуаций:

• Неправильный монтаж;
• перегрев;
• повреждение в процессе эксплуатации;

Прежде чем приступать к осмотру всей цепи, нужно проверить есть ли напряжение в розетке, где она подключена. Сделать это можно так:

1. Подключив заведомо исправный прибор, например, настольную лампу;
2. измеряв напряжение с помощью мультиметра (вольтметра);
3. проверить наличие фазы с помощью однополюсного пробника – индикаторной отвертки;

Частая причина поломки светодиодной ленты 220 вольт и других бытовых приборов – это выход из строя вилки.

Чтобы проверить вилку и кабель, нужно для начала подергать их из стороны в сторону, если лента начнет моргать или светится – значит кабель где-то переломлен. Решить эту проблему просто – нужно заменить вилку и участок кабеля.

Следующей проверкой станет выпрямитель. В 220В светодиодной полосе все светодиоды соединены в цепочки по 60 штук по одному или парами. Эта цепь подключается к выпрямителю переменного напряжения – диодному мосту.

Еще одна причина, по которой не работает светодиодная лента — диодные мосты иногда пробивает при скачках напряжения. Взгляните на схему диодного моста, с помощью прозвонки или мультиметра вы легко проверите его исправность. Проверяется он также, как и светодиод, подробнее читайте здесь.

Его можно заменить. Для этого предварительно купите в магазине радиодеталей любой диодный мост, рассчитанный на ток не менее 1А.

Если у вас потускнели или перестали гореть отдельные куски – это следствие описанных выше причин. Такая неисправность LED лечится просто: нужно вырезать сегмент по нанесенной разметке. Обычно это отрезки кратные 100 и 50 см и с помощью коннекторов или паяльника, соединить с новыми.

Если перестала работать одноцветная LED-лента

Наибольшим потребительским спросом пользуются ленты одного цвета свечения с питанием от источника постоянного тока 12 В. Неисправности, с которыми приходится сталкиваться при их эксплуатации, можно разделить на 4 группы:

1. Не включается.
2. Светит, но тускло.
3. Мерцает.
4. Один из вышеперечисленных симптомов проявляется на отдельном участке ленты.

1) Если светодиодная лента не горит сразу после сборки всей системы, то необходимо убедиться в целостности электрической цепи. Для этого сначала проверяют, соблюдена ли полярность подключения: красный провод с выхода блока питания (БП) должен идти на «+», а чёрный на «–» ленты. Если всё правильно, то при включенном БП нужно слегка продёрнуть все соединительные провода и ещё раз убедиться в надёжности контакта в местах пайки

При наличии коннекторов им стоит уделить особое внимание. Отсутствие надёжного контакта под защёлкой коннектора – частая причина того, что светодиоды не светятся сразу после включения

Вторым шагом на пути поиска неисправности должна стать проверка работоспособности блока питания. С помощью мультиметра (вольтметра) на его выходных клеммах проверяют наличие постоянного напряжения +12 В. Если показания измерительного прибора более чем на 10% отличаются от 12 В, то, вероятнее всего, неисправен БП. При отсутствии под рукой вольтметра проверить напряжение на выходе БП можно с помощью автомобильной лампочки.

Редко, но все-таки случается, что с поломкой БП перегорает и светодиодная лента. Поэтому быть уверенным, что она засветится с новым БП, нельзя. Но можно сделать диагностику: взять батарейку на 9 или 12 вольт и ненадолго подключить её к ленте, соблюдая полярность. Светодиоды должны вспыхнуть, хотя и не на полную яркость.

2) Тусклое свечение светодиодов может проявляться по одной из двух причин:

1. Напряжение на выходе БП меньше 10 В, в результате чего светодиодная лента не горит в полную мощность.
2. Потеря яркости светодиода, вызванная перегревом излучающего кристалла. В свою очередь, перегрев кристалла может быть вызван нарушением условий эксплуатации (отсутствие радиатора или завышенное напряжение питания), низким качеством установленных светодиодов.

3) Причиной того, что LED-лента то горит, то не горит по всей длине, является плохой контакт в цепи питания.

4) Любую ленту можно условно разделить на участки из трёх светодиодов и резистора, включённых последовательно и работающих от +12 В. Все участки между собой подключены параллельно, то есть электрически не зависят друг от друга. Отсюда следует, что неисправность на одном участке (выход из строя светодиода, резистора, нарушение контакта, микротрещина на печатном проводнике) не повлияет на работу остальной части LED-ленты. Светиться перестанут только 3 светодиода.

В последнее время в продаже появились LED-ленты и LED-линейки, подключаемые напрямую к сети 220 В. В них примитивный источник питания запаян на одном из концов. Надёжность такой сборки низкая. Поэтому если светодиодная лента на 220 вольт не горит после очередного включения, то её ремонт вряд ли возможен.
