От чего зависит беспроблемность эксплуатации led-фар?

Почему светодиоды в авто перегорают?

Производители светодиодных ламп утверждают, что приборы практически вечны и нечувствительны к большинству типичных для электросистемы автомобиля нагрузок. На самом деле. Это правда, но только в том случае, если ни испытывают умеренные, а не критические или резкие нагрузки.

На выход из строя и сокращения срока их эксплуатации в электросистеме автомобиля прямо влияют:

Неполадки электрической проводки. Необходимо проверить качество электроподключений и состояние проводов.
Окисление и коррозия контактов под воздействием воздуха и влаги, если прибор негерметичен или получил повреждения.
Реальная потребляемая мощность ламп выше, чем заявленная, либо вы по ошибке установили светодиоды большой мощности, которые светят слабо, но сильнее греются.

Также важно помнить, светодиодные лампы, как и любые другие электротехнические изделия, имеют свой срок эксплуатации. Если он давно истек, то следует заменить светодиод, но если гарантийный срок еще не закончен, а светодиод уже сгорел — смело обращайтесь к продавцу с претензией (при покупке обязательно сохраняйте чек)

Низкое качество LED-ламп

Некачественная сборка светодиодов — одна из причин их быстрого выхода из строя. Основной их конструкции является полупроводниковый p-n переход, критично реагирующий на нарушения эксплуатационных параметров:

температурного режима;
силы питающего электротока;
прямого/возвратного напряжения.

Для минимизации разрушающих воздействий необходимы сложные схемы управления работой светодиодных светильников, хотя они и существенно влияют на себестоимость изделий. Производители же стремятся минимизировать затраты и стараются использовать простые схемы и малозатратные технологии сборки без теплоотводов.

В большинстве бюджетных LED-ламп для авто используется простой выпрямитель. Светодиод стоит недорого, но его качество и долговечность, естественно, под вопросом.

Чтобы увеличить яркость свечения, производители завышают проходящий ток, а так, как нет теплоотведения, элемент быстро нагревается и быстро выходит из строя. Кроме того, часто приходится сталкиваться с плохим качеством пайки контактов.

БК «не видит» светодиодных ламп, выдает ошибку

#1

Драться не умею, но очень люблю.

Омегаводы

175 Сообщений:

Пол: Мужчина
Характеристики автомобиля: «Opel Omega B,Caravan,2000,МКПП,Y22XE» Салончик свинина! Продана. Opel omega b 1998г X20XEV. АКПП.Седан. Продана. Y32SE Caravan. 2003г. АКПП. Полный Лакшери. Ежедневно)) Спасибо Kolik26. Теперь и прошивка от Kolik26
Имя: Сергей
Город: Санкт-Петербург

Почетные омегаводы

3 389 Сообщений:

#3

Драться не умею, но очень люблю.

Автор темы

Омегаводы

175 Сообщений:

Пол: Мужчина
Характеристики автомобиля: «Opel Omega B,Caravan,2000,МКПП,Y22XE» Салончик свинина! Продана. Opel omega b 1998г X20XEV. АКПП.Седан. Продана. Y32SE Caravan. 2003г. АКПП. Полный Лакшери. Ежедневно)) Спасибо Kolik26. Теперь и прошивка от Kolik26
Имя: Сергей
Город: Санкт-Петербург

P.S. не нужны ни реле, не обманки, нужен грамотный электрик с мозгами, у меня уже сто лет как светодиодные поворотники, габариты и стопаки

Изменено: bezbab, 12 Февраль 2012 — 05:33

Источник

Итак, что же заставляет светодиоды моргать?

Светодиод представляет собой полупроводниковый элемент с p-n переходом. Превышение тока через переход выше допустимого спровоцирует перегрев, что в свою очередь приводит к образованию нестабильной области перехода, которая пропускает ток не постоянно, а с некоторым периодом. Это и есть период моргания светодиода.

Кто же ответственен за превышение тока? Да та самая конкуренция, которая вроде как двигатель прогресса, но из-за которой капиталист душу продаст дьяволу в стремлении сэкономить.

Зайдите на сайт известнейшего китайского интернет-супермаркета и увидите, что у большинства светодиодных лампочек рабочее напряжение указано 12 В. Вроде все правильно, у всех современных легковых автомобилей двенадцативольтовое электрооборудование. Но автомобиль — не блок питания светодиодной ленты. Напряжение бортсети реально может меняться от 8,0 до 14,8 вольт. И тогда лампы, которые дают хорошую, конкурентоспособную яркость при напряжении 12В, при 14 с хвостиком начинают испытывать быструю деградацию p-n перехода светодиода.

Дело в том, что вместо стабилизатора тока в дешевых лампах используют токоограничивающий резистор, подобранный для яркости побольше, чем у конкурентов. Плюс полное отсутствие заботы об организации хоть какого-то теплоотвода от светодиодов. У ламп поприличнее (и подороже) стабилизатор имеется, но схемное решение порой настолько убого, что само становится причиной моргания лампы. Третьей причиной моргания ламп является перегрев от внешних источников тепла. Порой даже фирменная светодиодная лампа, установленная в фару рядом с лампой накаливания, отвечающей за ближний свет, начинает со временем моргать. Так светодиодная лампа страдает от своей раскаленной соседки. Температура колбы лампы накаливания может превышать 100°C. В жаркую погоду нагрев будет еще больше. Для светодиодов критическая температура нагрева не превышает 70°C, дальше начинает разрушаться кристалл. Зимой перегрев бывает реже, а моргание светодиода в тёплую погоду говорит о том, что надо что-то менять в схеме подключения ламп.

Причины мигания светодиодов

При неправильном подключении, эффект моргания начинает проявляться спустя несколько месяцев использования светодиодной лампы. И причина этого явления – не только отсутствие стабилизации тока. Повышение температуры кристалла выше 85 °C наносит ему непоправимый вред. Наглядным примером служат многочисленные жалобы водителей, у которых светодиодные лампы установлены в непосредственной близости от обычных ламп головного света. Нить накала сильно разогревает окружающее пространство, а иногда даже оплавляют пластиковый корпус светодиодной лампочки. Стоит отметить, что зимой такие симптомы могут не проявляться, так как холодная погода прекрасно способствует охлаждению. А вот в летнюю жару температура внутри фары легко перешагнёт критическую отметку в 100 °C. И тогда не помогут не фирменные светодиодные лампочки, ни дорогие стабилизаторы.

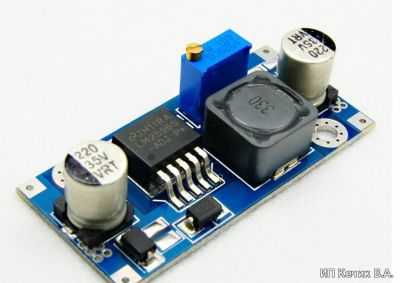

Вторая возможная причина мерцания – использование в авто светодиодных ламп со встроенным стабилизатором низкого качества. Встроенный стабилизатор в таких лампах не ограничивает ток на должном уровне. Замер параметров дешевых светодиодных лампочек китайского производства показывает плавный рост тока (и яркости) после включения до значения, больше номинального. Таким нечестным путём производители рекламируют высокую светоотдачу своего товара, не беспокоясь о непродолжительном сроке службы. Третью причину неприятного мигания рассмотрим на примере светодиодов, предназначенных для монтажа в габаритах и салоне автомобиля. От них не требуется максимальной светоотдачи, а значит, подключить их можно через обычный резистор. Только рассчитывать его нужно не для 12 В, а для 14,5 В, а также узнать из справочника ток для используемого типа светодиодов.

Часто при тюнинге автомобиля применяются светодиодные ленты, рассчитанные на напряжение 12 В. При подключении их напрямую к аккумулятору, неизбежно придётся стать свидетелем постепенной потери яркости, мерцания с окончательным перегоранием изделия спустя некоторое время. Избежать неприятной ситуации со светодиодными лентами поможет, как минимум, дополнительный резистор, рассчитанный на напряжение 14,5 В.

Помимо уже написанного о причинах моргания светодиодов можно добавить что стабилизация не всегда решит вопрос с уже моргающей светодиодной фарой. Скорее всего сам сегмент (светодиод) уже нуждается в замене, но и здесь есть подводные камни. В фарах автомобиля светодиод включается в линейку собратьев, т.е. работает группа светодиодов, такие линейки могут содержать более одного светодиода, а включение таких линеек, как и их количество, может разным. Поэтому при замене светодиода в таких линейках, результат скорее всего не обрадует, а скорее огорчит, ведь вновь установленный светодиод будет светить ярче своих собратьев.

Подключаем светодиоды

Но напрямую их подключать все еще нельзя, нужно последовательно с вашей цепочкой включить гасящий лишнее напряжение резистор (сопротивление) — номиналом примерно 100-150 Ом, мощностью 0,5 Вт. Резисторы продаются в любом магазине для радиолюбителей.

1. Прибор-измеритель напряжения, тока и сопротивления, в простонародье «Цешка» или «Мультиметр». Продается в магазинах радиолюбителей, электротоваров и на китайских рынках. Стоит от 50 рублей. Рекомендую купить цифровой, с ним понятнее. Этой штукой вы сможете произвести все нужные измерения, если, конечно, изучите инструкцию ;).

Промокоды со скидками на светильники

Рассмотрим пример. У нас есть простой белый светодиод, который нам нужно подключить к бортовой сети автомобиля. Напряжение питания такого светодиода приблизительно 3,5 в, ток — 20 мА.

1. Замеряем напряжение в той точке, к которой мы собираемся подключить светодиод. Дело в том, что напряжение в бортовой сети разное. На аккумуляторе может быть 13 вольт, а на прикуривателе — 13,5 и т.д. Поэтому определитесь заранее, куда будете подключать. Включите прибор в режим измерения напряжения и произведите замер. Допустим, это 13 в. Запишите на бумажке.

2. Вычитаем из 13в напряжение питания светодиода (3,5в). Получаем 9,5 в. Ток в формулу подставляется в амперах, в одном ампере 1000 миллиампер то есть в нашем случае 20 мА — 0,02 А. Пользуясь формулой вычисляем сопротивление :

То есть нам нужно сказать продавцу в магазине радиотоваров «Мне нужен резистор 475 Ом 0,5 Вт». Можно использовать номинал и побольше, только светить светодиоды будут тусклее.

Купив искомое, подключаем и радуемся Чтобы уж окончательно убедиться в правильности расчетов, можете померять ток в цепи. Для этого нужно включить мультиметр в режиме измерения тока (см. инструкцию к прибору) в разрыв между резистором и светодиодом.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Доработка ходовых огней Для моделей с дополнительным управлением встречается функция провожающей подсветки, которая работает 10 минут после выключения двигателя. Спрашивайте, я на связи!

Вставил – не горит!

Такая же проблема, но немного в другом ракурсе, возникает при установке двухконтактных светодиодных ламп в стоп-сигналы некоторых автомобилей. Вроде бы ставишь – как стоп, сигнал горит. А как габаритка – нет. И так со всеми лампами, которые образуют стопы и габариты (к примеру, на многих моделях их по 4-е штуки с каждой стороны).

Причем, если лампы запитать напрямую от аккумулятора при помощи альтернативных проводков, все прекрасно работает. Ставишь в цоколь – габарит снова не горит. Расположение контактов такое же, как и в обычных лампах, так что дело явно не в этом. В чем же причина?

Видеорегистратор — поможет доказать вашу невиновность

Залог уверенности на дороге!
GPS-нaвигaтoр и Wi-Fi
Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
Сeнсoрный IPS-диcплeй
Кoнтрoль пoлocы движeния Adas
Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

Кстати, необходимо также знать, что при установке светодиода вместо обычной лампочки очень важно не перепутать минус и плюс. Масса должна подходить строго отрицательная, иначе устройство работать не будет

Но вот, вы проверили правильность подсоединения плюса-минуса, но габариты, как и прежде не горят.

А может быть еще одна причина: напайка на цоколе. Если она поменьше, чем на обычной лампе, которая ранее находилась в разъеме, то пока лампочку светодиода вставляешь – может зажечься под нажимом. Отпускаешь – пружинка поддавливает лампочку вверх, габаритный разъем получается вне контакта, а стоповый – контачит.

1) На отключенных габаритных огнях слегка подогнуть разъемы контактов в цоколе.

2) На контакте в самой лампе аккуратным образом при помощи паяльника сделать наплавление из припоя. Тогда, возможно, лампа будет входить более плотно и не поджиматься пружинкой, обнаруживая данную проблему.

Почему моргают светодиодные лампочки в автомобиле?

Несмотря на то, что власти до сих пор официально не разрешили применять светодиодные источники света в автомобиле нигде, кроме как в подсветке салона и багажного отделения, автолюбители все чаще применяют светодиодные лампы на свой страх и риск. Конечно, мы сейчас не рассматриваем дорогие автомобили, где светодиодные источники света уже стоят во всей наружной светотехнике. Мы говорим об автомобилях попроще, которые с конвейера сошли со всеми лампами накаливания. Автовладельцы все равно упорно переходит на светодиодные лампы. И тому есть объяснение.

К преимуществам светодиодных ламп можно отнести:

значительно меньшее (в 8–10 раз) потребление энергии при равной яркости;
мгновенное включение в сравнении с приличной задержкой при включении ламп накаливания;
высокая стойкость к вибрации;
яркость свечения не зависит от напряжения сети (при правильной конструкции);
высокий ресурс (достижим при грамотном проектировании).

Реальные проблемы с ДПС на дороге могут быть только при применении светодиодных ламп в фарах головного света или в противотуманных фарах. Поэтому такие лампы мы рассматривать не будем. А вот светодиодная габаритная лампочка в фаре, а также в заднем габаритном огне, и будет предметом нашего сегодняшнего исследования. Почему же они могут моргать?

Причины моргания фар при запущенном двигателе

Система подачи напряжения на фары стандартна на всех машинах. Ток подается через провод, а минус присоединен к кузову машины. При запущенном моторе за электрообеспечение отвечает генератор. При этом проблема почти всегда наблюдается при работе двигателя на холостых оборотах, когда напряжение в бортовой сети минимально.

Напряжение выше нормы

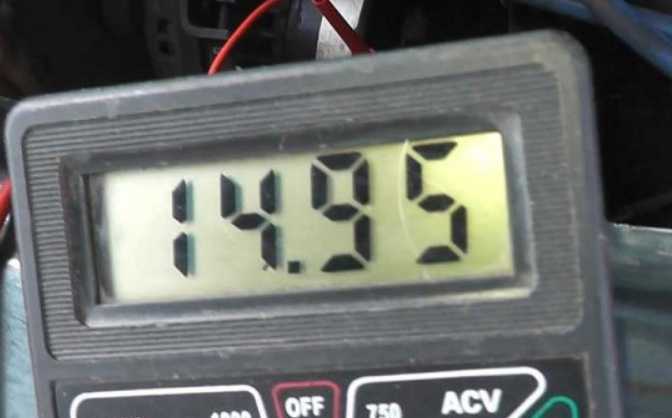

Работающий генератор должен выдавать напряжение от 14 до 15 Вольт, это нормальный диапазон, обеспечивающий электрообеспечение всего оборудования в машине. Если показатель выше, это приводит к перегрузкам и нарушению работы систем, из-за чего и начинают моргать лампочки. Но это не самое опасное, из-за перегрузок может выйти из строя дорогостоящая электроника, что повлечет гораздо большие расходы на ремонт.

Такая неисправность чаще всего приводит к замене генератора. Или же его нужно отдать на диагностику, чтобы выявить проблемы и устранить их. Ездить в этом случае нежелательно, чтобы не перегружать электрооборудование.

Напряжение не должно превышать 15В.

Напряжение ниже нормы

Этот вариант встречается гораздо чаще, так как в процессе эксплуатации генератор и другие элементы изнашиваются. Со временем это приводит к понижению напряжения, чаще всего проблема заключается в следующем:

Износ диодного моста или других элементов генератора. В этом случае оборудование либо ремонтируется, либо заменяется. Нередко работу данного узла нарушают изношенные подшипники, не дающие нормально вращаться валу.
Ослаблено натяжение приводного ремня генератора. Для того, чтобы двигатель передавал усилие для выработки тока, ремень должен быть хорошо натянут. Если он ослаблен, выработка тока ухудшается.
Сильный износ аккумулятора приводит к тому, что он уже не может держать напряжение. А генератор не в состоянии обеспечить всех потребителей тока на холостых оборотах, отчего и мерцает свет фар.
Высокая нагрузка на генератор. Это может быть при использовании мощных аудиосистем и других элементов, потребляющих очень много энергии. В этом случае достаточно просто убавить звук или отключить то, что перегружает сеть.

Из таблицы можно определить уровень заряда АКБ по напряжению и плотности.
Величина заряженности, %	Напряжение аккумулятора, В	Плотность электролита
100	12.70	1.265
90	12.58	1.249
80	12.46	1.233
70	12.36	1.218
60	12.28	1.204
50	12.20	1.190
40	12.12	1.176
30	12.04	1.162
20	11.98	1.148

Иногда проблема возникает из-за того, что при замене генератора был поставлен вариант с меньшей мощностью и его попросту не хватает для нормальной работы.

Другие причины

Фары могут мигать и из-за неисправностей в других системах. Чаще всего встречаются такие варианты:

Повреждение или плохой контакт провода массы, идущего от фары на корпус автомобиля.
Проблемы с блоком питания в светодиодных лампах. Это особенно часто встречается в дешевых изделиях. Через короткий срок элементы начинают работать с перебоями и решить проблему можно только их заменой.
Износ ксеноновых ламп. Этот источник света имеет определенный ресурс работы и когда подходят срок замены, лампочки могут мигать. Также при использовании ксенона это может говорить о неисправностях или перебоях в работе блока розжига.

Если одна лампа стала светить желтым цветом, значит, ее ресурс подходит к концу.

Видео: Ищем причину когда мерцают фары и весь свет в салоне.

Правильное включение светодиода

Важнейший параметр светодиода – номинальный ток потребления, то есть ток, при котором производитель гарантирует оптимальную светоотдачу в течение заявленного срока жизни изделия. В идеале функцию токового ограничителя должен выполнять стабилизатор тока, встроенный в осветительный прибор. Однако зачастую этого самого стабилизатора как раз-то и нет. В крупногабаритных приборах еще можно исправить ситуацию. А как быть с маломощными светодиодными лампами небольшого размера, которые часто ставят в габаритные огни, приборную панель или различные малогабаритные приборы салона автомобиля? Корпус этих приборов слишком мал даже для установки примитивного стабилизатора тока. Для решения этой проблемы разработаны специальные выносные стабилизаторы, но по разным причинам большинство автолюбителей почему-то обходят стороной такие изделия. Возможно, одни не знают о возможных последствиях, другие избегают дополнительных расходов, третьи слушают продавцов, для которых главное – реализовать товар.

Основные виды главных фар

По своему принципу устройства фары разделяются на два типа: европейские и американские. Ключевая разница между головным светом заключается в следующем:

Фокусировка ближнего света. В европейских фарах пучок света направлен на дорожное полотно и правую обочину, в американских фокусировка равномерная, световой поток освещает дорогу, обе обочины и знаки, размещённые над дорогой.

Форма пучка света. Европейский стандарт направлен на более чёткое определение дорожных знаков, улучшение их читабельности в темноте

Американский тип предполагает освещение дорожного полотна, концентрируя основное внимание на общей освещённости.

Чёткость границ светового потока. В отличие от американского типа, европейский стандарт имеет более чёткие грани освещённости

Это даёт возможность применять мощные лампы и минимизировать риск ослепить встречного водителя.

Сложность регулировки. Система европейских фар позволяет выполнять регулировку «на глаз» благодаря наличию нескольких сфер. В американском стандарте выполнение аналогичной процедуры является боле сложным мероприятием. Выполнить задачу регулировки фар американского стандарта с качественным результатом под силу только настоящему специалисту.
