Введение
Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются «SMD». По-русски это значит «компоненты поверхностного монтажа». Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово «запекают» и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.
Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся.
Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений. Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы
SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.
Для тех, кто впервые столкнулся с SMD-компонентами естественным является смятение. Как разобраться в их многообразии: где резистор, а где конденсатор или транзистор, каких они бывают размеров, какие корпуса smd-деталей существуют? На все эти вопросы ты найдешь ответы ниже. Читай, пригодится!
Маркировка SMD-компонентов
Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.
Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.
Маркировка SMD диодов, справочник кодовых обозначений
Существующие SMD диоды или другие типы деталей могут называться чипами, или СМД компонентами. В российской схематике и промышленности их нередко именуют ТМП — технология монтажа на поверхность. Количество деталей весьма велико, поэтому обозначения собраны в электронные базы и могут быть сохранены на компьютер для быстрого определения диода или иного компонента. Объемы баз разные, но все они включают по нескольку тысяч обозначений.
Любому практику полезно иметь подобный справочник, чтобы не тратить времени на распознавание маркировки, поиск аналогов или иных вариантов использования. Иногда возникает возможность замены обычных диодов или других деталей на чипы, что дает немалый выигрыш:
- уменьшается размер;
- снижаются паразитные эффекты, проявляющиеся в емкости и индуктивности;
- улучшается работа с сигналами малых уровней.
На первый взгляд, разобраться в многообразии чипов непросто, однако, составители справочников это понимают и объединяют все данные по группам. Отдельно рассматриваются диоды, конденсаторы, резисторы и прочие типы. Это несколько упрощает ориентирование в огромных массивах данных.
Краткие технические характеристики и применение
Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.
Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):
0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.
2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.
Не путайте с 3528, который более старый и не такой энергоэффективный.
3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.
3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.
3030. 1,5 – 2, 2 Вт. Для ремонта ЖК и LED телевизоров.
3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.
5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.
5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.
0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).
5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.
Полезное видео по теме:
Цветовая маркировка диодов в корпусах SOD-80
Пакет SOD-80, также известный как MELF, представляет собой небольшой стеклянный цилиндр с металлическими штырьками.
Примеры обозначений диодов.
Обозначение 2Y4 — 75Y (серия E24) BZV49 Кремниевый диод мощностью 1 Вт (2,4 — 75 В) Обозначение C2V4 — C75 (серия E24) BZV55 500мВт кремниевый затвор (2.4 — 75В)

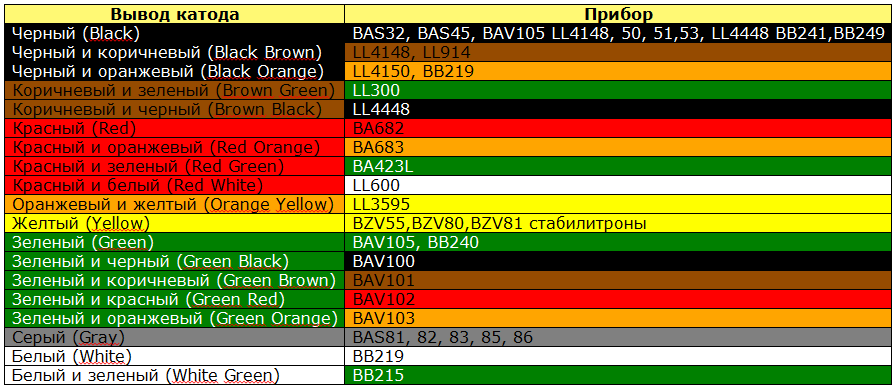

Катодный выход обозначен цветным кольцом.
Устройства отмечены цветными кольцами.
| Выход Катод | Продукт |
| Черный (Черный) | BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249 |
| Черный и Черно-коричневый | LL4148, LL914 |
| Черный и Черно-оранжевый | LL4150, BB219 |
| Браун и Зеленый (коричнево-зеленый) | LL300 |
| Браун и Черный (коричнево-черный) | LL4448 |
| Красный (Красный) | BA682 |
| Красный и Оранжевый (красно-оранжевый) | BA683 |
| Красный и Зеленый (красно-зеленый) | BA423L |
| Красный и Белый (красно-белый) | LL600 |
| Апельсин Оранжево-желтый | LL3595 |
| Желтый (желтый) | BZV55, BZV80, BZV81 зеленый |
| Зеленый (Зеленый) | BAV105, BB240 |
| Зеленый и (Зеленый Черный) | BAV100 |
| Зеленый и Зеленый Коричневый | BAV101 |
| Зеленый и Красный (зелено-красный) | BAV102 |
| Зеленый и Оранжевый (зелено-оранжевый) | BAV103 |
| Серый (Серый) | BAV81, 82, 83, 85, 86 |
| Белый (Белый) | BB219 |
| Белый и Бело-зеленый | BB215 |
Некоторые SMD диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая полоска, ближайшая к краю, находится у катода) в соответствии с таблицей слева.
Каждая электронная схема, независимо от ее назначения, имеет большое количество компонентов, которые регулируют и контролируют прохождение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, поскольку от этого параметра зависит стабильная и долговременная работа схемы.
Для стабилизации входного напряжения в цепях был разработан специальный модуль, который является буквально самой важной частью многих устройств. Импортные и отечественные стабилизирующие диоды используются в схемах с разными параметрами, поэтому на корпусе имеются различные обозначения диодов, помогающие определить и выбрать нужный вариант
Диоды Шоттки от 1 Ампера
|
Купить |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Упаковка:
Немного подробнее о модуле и принципе его работы
Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.
Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.
Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.
Маркировка для полупроводников
На корпус прибора наносят точные сведения, чтобы покупатель мог сразу определить, какое приспособление перед ним
Это важно, учитывая, что внутри одного корпуса могут находиться мелкие детали, обладающие разными параметрами
Поэтому уделяют внимание определению SMD компонентов по их маркировке
Диоды
Обычное они снабжаются цветной маркировкой. По крайней мере, если корпус — цилиндрической формы. Изделия помечаются при помощи цветных полосок, в количестве одной или двух штук. Полоски легко отыскать у вывода катода, которым снабжаются диоды.
В прямоугольном корпусе устройства снабжаются примерно такими же обозначениями. Некоторые производители включают разные символы и цифры в свои обозначения.
Стабилитроны

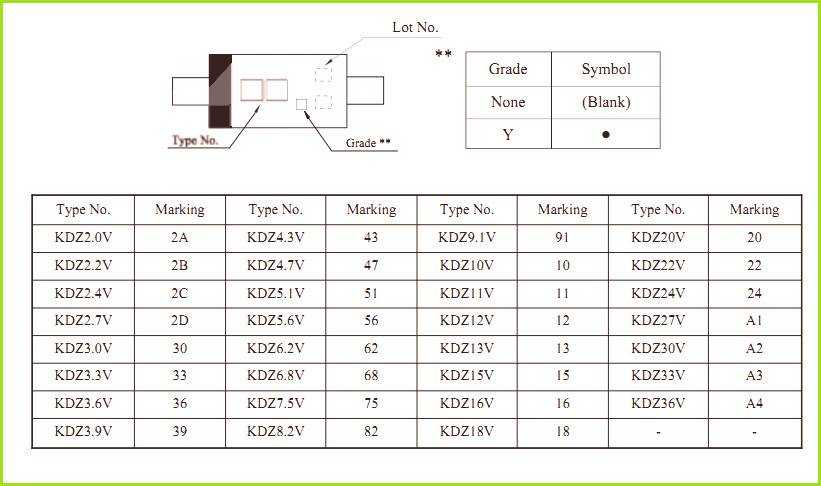

Маркировка у них бывает как цветовой, так и символьной. Полоски для маркировки тоже располагаются ближе к выводам стабилитронов.
Предохранители
Светодиоды
Обычно SMD светодиоды не снабжаются дополнительной маркировкой. Исключение — для товаров-подделок с низким качеством. На них часто наносят разные символы, чтобы изделие смотрелось убедительнее. Есть цифровые обозначения, но они нужны, только чтобы увидеть размер прибора. Вся остальная информация размещается в сопроводительных документах. Немного по-другому выставлены требования к маркировке зарубежных смд диодов.
Главное — учесть, что некоторые приборы могут выпускаться в разных модификациях, с некоторыми отличиями по основным характеристикам. Даже при одном типоразмере разные светодиоды отличаются по цвету, цветовой температуре.
Основные параметры танталовых конденсаторов
Для определения безопасного режима работы необходимо рассчитать уровни разрешенных значений тока и напряжения. Для расчетов необходимо знать следующие параметры танталовых конденсаторов, которые отражаются в документации:
- Номинальная емкость. Эти устройства имеют высокую удельную емкость, которая может составлять тысячи микрофарад.
- Номинальное напряжение. Современные модели этих устройств в большинстве рассчитаны на напряжения до 75 В. Причем, для нормальной работы в электрической схеме, деталь нужно использовать при напряжениях, которые меньше номинального. Эксплуатация танталовых конденсаторов при напряжениях, составляющих до 50% от номинального, снижает показатель отказов до 5%.
- Импеданс (полное сопротивление). Содержит индуктивную составляющую, параллельное сопротивление, последовательное эквивалентное сопротивление (ESR).
- Максимальная рассеиваемая мощность. При приложении к танталовому устройству переменного напряжения происходит выработка тепла. Допустимое повышение температуры конденсатора за счет выделяемой мощности устанавливается экспериментально.
SMD-диоды и SMD-транзисторы
SMD-диоды SMD-диоды бывают либо в форме цилиндра, либо прямоугольными. Распределение типоразмеров такое же, как и у дросселей.
Мощность SMD-транзисторов бывает малая, средняя и большая, разница в корпусах зависит как раз от этого параметра. Из них выделяют две группы – это SOT и DPAK. Интересно, что в одном корпусе может быть несколько компонентов, к примеру – диодная сборка.
Вообще сами по себе SMD-детали представляют огромный интерес не только для профессиональных радиолюбителей, но и для начинающих. Ведь если разобраться, то пайка таких печатных плат – дело не из легких. Тем приятнее научиться разбираться во всех маркировках чипов и научиться, четко следуя схеме, заменять перегоревшие SMD-детали на новые или демонтированные с другой платформы
К тому же многократно повысится и уровень владения паяльником, ведь при работе с чипами необходимо учитывать множество нюансов и соблюдать предельную осторожность

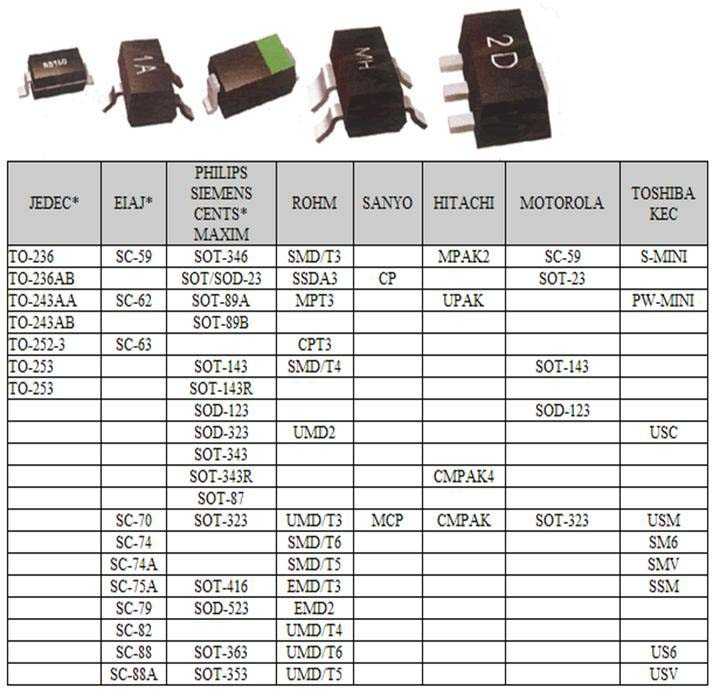

Корпуса SMD элементов

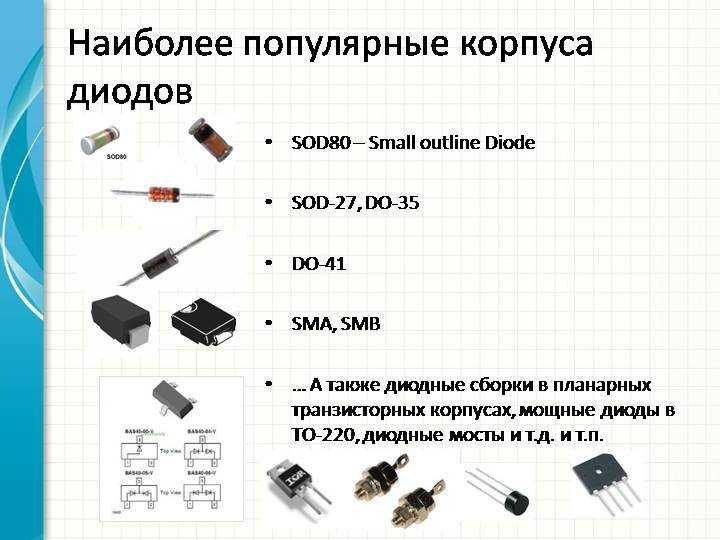

Полупроводниковые приборы, предназначенные для поверхностного монтажа, выпускаются в корпусах различных типов. Для диодов и стабилитронов основные из них: металлостеклянные цилиндрические и пластмассовые (керамические) прямоугольные.
SMD полупроводники в корпусах различных типов
Ниже я привожу стандартные размеры SMD корпусов полупроводниковых приборов в зависимости от типа.
Типоразмеры металлостеклянных импортных SMD полупроводников
| Тип корпуса | Общая длина, мм | Ширина контактных площадок, мм | Диаметр, мм |
| DO-213AA (SOD80) | 3.5 | 0.48 | 1.65 |
| DO-213AB (MELF) | 5.0 | 0.48 | 2.52 |
| DO-213AC | 3.45 | 0.42 | 1.4 |
| ERD03LL | 1.6 | 0.2 | 1.0 |
| ERO21L | 2.0 | 0.3 | 1.25 |
| ERSM | 5.9 | 0.6 | 2.2 |
| MELF | 5.0 | 0.5 | 2.5 |
| SOD80 (miniMELF) | 3.5 | 0.3 | 1.6 |
| SOD80C | 3.6 | 0.3 | 1.52 |
| SOD87 | 3.5 | 0.3 | 2.05 |
Типоразмеры импортных SMD полупроводников в пластмассовом и керамическом корпусах
| Тип корпуса | Длина с выводами, мм |
Длина без выводов, мм |
Ширина, мм | Высота, мм | Ширина вывода, мм |
| DO-215AA | 6.2 | 4.3 | 3.6 | 2.3 | 2.05 |
| DO-215AB | 9.9 | 6.85 | 5.9 | 2.3 | 3.0 |
| DO-215AC | 6.1 | 4.3 | 2.6 | 2.4 | 1.4 |
| DO-215BA | 6.2 | 4.45 | 2.6 | 2.95 | 1.3 |
| ESC | 1.6 | 1.2 | 0.8 | 0.6 | 0.3 |
| SOD-123 | 3.7 | 2.7 | 1.55 | 1.35 | 0.6 |
| SOD-123 | 2.5 | 1.7 | 1.25 | 1.0 | 0.3 |
| SSC | 2.1 | 1.3 | 0.8 | 0.8 | 0.3 |
| SMA | 5.2 | 4.1 | 2.6 | – | 1.7 |
| SMB | 5.4 | 4.3 | 3.6 | – | 2.3 |
| SMC | 7.95 | 6.8 | 5.9 | – | 3.3 |
Что касается светоизлучающих SMD диодов (светодиодов), то тут все проще. Реальные размеры этих приборов соответствуют их типоразмеру. К примеру, светодиод SMD 2835 имеет вид прямоугольника с размерами 2.8 х 3.5 мм, а 5050 – 5 х 5 мм.
Реальные размеры светоизлучающих SMD диодов соответствуют их обозначению
Принцип функционирования стабилизационных диодов
Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.
Стабилитрон и диод
Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г. Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.
Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.
Что такое SMD-светодиод
SMD-светодиод относится к категории Surface Mounted Device – прибор, монтируемый на поверхность. Если у обычных выводных (true hole) элементов для установки на плату требуется просверлить отверстие и припаять ножки с обратной стороны, то радиодетали SMD припаиваются прямо к дорожкам, расположенным на верхней плоскости печатной платы.

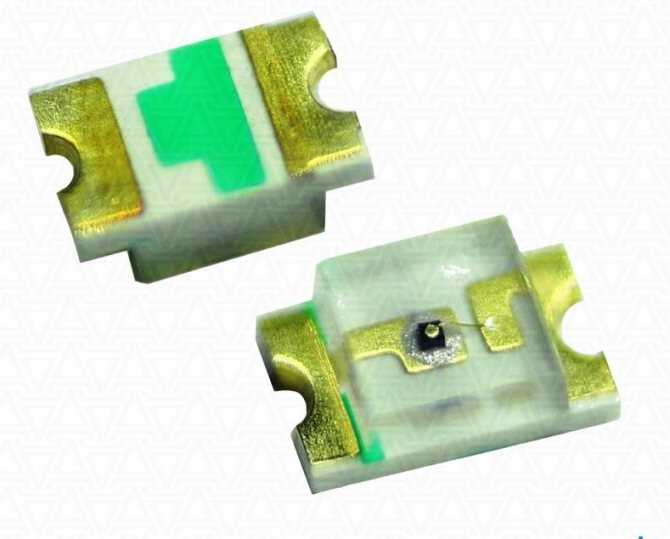

Внешний вид SMD-светодиода.
Принципиально светоизлучающий элемент в формате SMD устроен так же, как и его выводной прототип. На керамической подложке закреплен p-n переход из полупроводника, обладающего выраженным эффектом свечения при приложении прямого напряжения. Сверху он закрыт линзой из прозрачного компаунда. При необходимости сверху наносится слой люминофора. Главное отличие – отсутствие гибких выводов. Для пайки непосредственно к полигонам печатной платы предусмотрены контактные площадки.
Характеристики популярных моделей
В производстве электронной продукции широко применяется маломощный импульсный диод LL4148. Он имеет характеристики:
- материал – кремний;
- наибольший прямой ток – не менее 150 мА;
- обратное напряжение – минимум 100 В;
- емкость – не более 4 пФ;
- время переключения – не более 4 нс.
Отечественным аналогом является КД521 (КД522), но он выпускается только в выводном исполнении.
BAS16 (один вывод не используется)
Прибор BAS16 имеет характеристики:
- материал – кремний;
- наибольший прямой ток – не менее 215 мА;
- обратное напряжение – минимум 85 В;
- емкость – не более 2 пФ;
- время переключения – не более 0,006 мкс.
Если рассматривать стабилитрон BZX884S-C2V4, то надо обратить внимание на его небольшой прямой ток – до 200 мА. Другие параметры таковы:
- напряжение стабилизации – 2,4 вольта;
- номинальный ток стабилизации – 5 мА;
- дифференциальное сопротивление при токе 1 мА – 275 (максимально 600) Ом;
- дифференциальное сопротивление при токе 5 мА – 70 (максимально 100) Ом;
- емкость – не более 260 пФ.
Очевидно, что имеется определенное ограничение на характеристики элементов, выпускаемых для поверхностного монтажа. Такая конструкция затрудняет установку мощного электронного компонента на большой, эффективный радиатор, поэтому в корпуса SMD «пакуют» большей частью маломощные элементы, не требующие отведения тепла в большом количестве.
Цветовая маркировка
Каждый радиолюбитель знает сложность идентификации диодов, окруженных стеклянным корпусом. На одно лицо. Временами производитель удосуживается нанести четкие метки, разноцветные кольца. Согласно системе обозначений, вводится три признака:
- Метки областей катода, анода.
- Цвет корпуса, заменяемый цветной точкой.
Согласно положению вещей, с первого взгляда отличим типы диодов:
- Семейство Д9 маркируется одним-двумя цветными кольцами района анода.
- Диоды КД102 в районе анода обозначаются цветной точкой. Корпус прозрачный.
- КД103 имеют дополняющий точку цветной корпус, исключая 2Д103А, обозначаемый белой точкой области анода.
- Семейства КД226, 243 маркируются кольцом области катода. Прочих меток не предусмотрено.
- Два цветных кольца в районе катода можно увидеть у семейства КД247.
- Диоды КД410 обозначаются точкой в районе анода.
Присутствуют прочие различимые метки. Более подробную классификацию найдете, проштудировав издание Кашкарова А.П. По маркировке радиоэлементов. Новичков тревожит вопрос определения расположения катода и анода.
- Видите: одна боковина цилиндра снабжена темной полосой – найден катод. Цветная может являться частью обсуждаемой сегодня маркировки.
- Умея эксплуатировать мультиметр, анод легко отыскать. Электрод, куда приложим красный щуп, чтобы открыть вентиль (услышим звонок).
- Новый диод снабжен усиком анода более длинным, нежели катода.
- Сквозь стеклянный корпус светодиода посмотрим через увеличительное стекло: металлический анод напоминает наконечник копья, размерами меньше катода.
- Старые диоды содержали стрелочную маркировку. Острие – катод. Позволит определять направление включения визуально. Современным радиомонтажникам приходится тренировать сообразительность, остроту зрения, точность манипуляций.
Зарубежные изделия получили другую систему обозначений. Выбирая аналог, используйте специальные таблицы соответствия. Остальным импортная база мало отличается от отечественной. Маркировка проводится согласно стандартам JEDEC (США), европейской системе (PRO ELECTRON). Красочные таблицы расшифровки цветового кода массово представлены сетевыми источниками.
Цветовая маркировка
Цветовая маркировка стабилитрона
Для обозначения параметров стабилитрона используются цветные отметки, выполненные в виде опоясывающих корпус полосок. Отрицательный контакт (катод) обозначается черной (иногда серой) полосой. Необходимо учитывать, что у отечественных деталей черное кольцо может обозначать как катод, так и анод. На импортных деталях цветные кольца находятся ближе к отрицательному выводу.
Цвет (или сочетание цветов) полосок обозначает тип стабилитрона. Это несколько усложняет процесс идентификации, так как надо сначала определить сам тип стабилитрона, потом найти сведения о его параметрах. Однако, малый размер деталей не позволяет нанести подробную информацию, поэтому приходится решать вопрос наиболее надежным способом. Маркировка не стирается, не меняет цвет при нагреве, что позволяет определить номинал и тип стабилитрона даже после короткого замыкания прибора.
Количество диодов на один метр
Еще одной особенностью этой LED-ленты является количество светодиодов на погонный метр. Это количество определяет способ их размещения. Собственно светодиодная лента SMD-3528 может иметь 60, 120, 180 или 240 светодиодов.
Различные типы светодиодной ленты
В первых двух случаях все элементы размещаются в один ряд (А и Б). Если количество светодиодов на погонный метр равняется 180, то они размещаются в три ряда (В). При этом три диода одной группы размещаются поперек ленты.
Если число светодиодов равняется 240, то они размещаются в два ряда (Г). Одна неделимая частица насчитывает шесть диодов.
От количества диодов в погонном метре зависит и мощность LED-ленты SMD-3528. Мощность одного метра SMD-3528 с 60-ю диодами на метр составляет 4,8 ватта.
Что касается этой величины той ленты, которая имеет 120 диодов на метр, то она равняется 9,6 вата. Метр светодиодной ленты, на котором есть 240 диодов, характеризуется мощностью в 16,8 ватта.
Для того чтобы SMD-3528 могла использоваться в различных интерьерах и могла гармонизировать с различными дизайнерскими стилями, производители красят печатную плату в разный цвет. Так, печатная плата может быть:
- белой;
- черной;
- коричневой;
- желтой.
Все элементы (диоды, дорожки и резисторы) покрываются лаком
Здесь важно упомянуть о том, что SMD-3528 может покрываться также силиконом и герметизирующими веществами
Иными словами самая простая SMD-3528 не имеет защиты от воды. Те, которые покрываются силиконом (он наносится только на верхнюю часть), является частично защищенными от воды. Такая светодиодная лента 3528, на погонном метре которой может размещаться 60, 120 или 240 led, обозначается маркировкой IP65.
Также SMD-3528 может иметь сплошную герметизацию. Ее можно отличить благодаря маркировке IP67 и IP68.
Для того чтобы закрепление светодиодной ленты было легкой процедурой, производитель монтирует на нижнюю часть печатной платы клейкую ленту. Она обеспечивает надежное и длительное крепление.
Полезный совет: для того чтобы крепление было более надежным, поверхность объекта надо очищать и обезжиривать. Некоторые производители устанавливают некачественный двойной скотч.
Это может стать причиной преждевременного отклеивания. Для избегания этого сценария надо дополнительно использовать свой клей.
Примечательным фактом является то, что двойным скотчем не оснащаются только LED-лента SMD-3528 с обозначением IP67 и IP68.
Пайка чип-компонентов
В домашних условиях чип-компоненты можно паять только до определённых размеров, более-менее комфортным для ручного монтажа считается типоразмер 0805. Более миниатюрные компоненты паяются уже с помощью печки. При этом для качественной пропайки в домашних условиях следует соблюдать целый комплекс мер.
Печатные платы современного вида выглядят не так, как их предшественницы. Практически исчезли знакомые детали с ножками, вставленными в отверстия. Их заменили совсем крошечные компоненты, припаянные поверх платы к специально созданным контактным площадкам. Они именуются SMD (англ. Surface Mounted Device, или устройство, монтируемое на поверхность).
Такие детали намного удобнее — исключается целая и весьма точная операция сверления отверстий при изготовлении платы, достигается компактность. При этом, миниатюрный размер не позволяет нанести на них подробное и привычное наименование. Маркировка SMD диодов выполнена в виде кодовых обозначений, о которых надо поговорить подробнее.
