Устройство уличного светильника с лампой днат

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости

Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

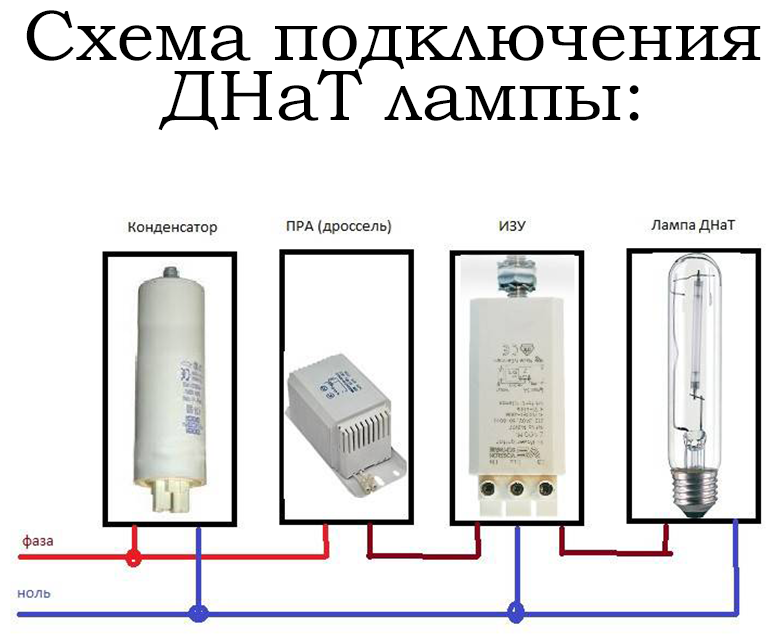

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

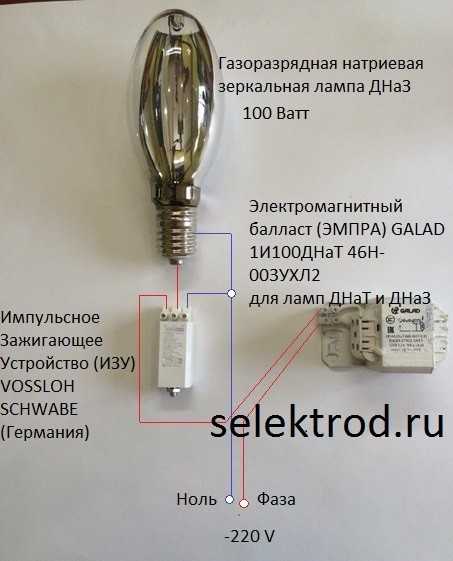

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус

Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Типовые часто задаваемые вопросы от читателей

Как вариант, возможно, что уровня напряжения в конечной электрической цепи не хватает, но хотелось бы узнать более детальные подробности. Лампа не загорается совсем или время разогрева длиться дольше, чем обычно, возникают ли в момент включения хоть какие-то световые эффекты или лампа даже не мерцает?

Помимо такой возможной причины как пониженного напряжения в конечных электрических, лампу следует проверить на следующие неисправности:

Неисправно ИЗУ – из-за естественного износа элементов или при частых коммутациях без выдержки перерыва между включениями зажигающее устройство может выйти со строя. Замена на новое может полностью решить проблему, но подбирать нужно аналогичное.

Сгорел патрон – многие точки подключения в газоразрядных лампах страдают из-за повышенного напряжения, подаваемого на лампу. Поэтому патроны могут не выдерживать электрической нагрузки и просто перегорать. Для устранения неисправности замените патрон новым.

Соединительные провода – также перегорают на участке от ИЗУ до лампы из-за высокого напряжения и приложенной к ним нагрузки. Такую неисправность можно определить даже визуальным осмотром.

Перегорела сама лампа – проверяется визуальным осмотром или путем замены на аналогичную исправную.

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

Керамическая заглушка.
Трубка, которая пропускает свет.
Стеклянная колба, которая обладает высокой механической прочностью.
Электрод.
Металлический штенгель, через который эвакуируется газ из прибора.
Бариевый штенгель.
Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Конструкция

Строение газоразрядных лампочек практически не отличается. На вид это трубка цилиндрической формы с алюминиевым разъемным соединителем. Корпус изготовлен из ударопрочного термостойкого стекла. В колбу заключена горелка из оксида алюминия. Это материал устойчив к парам натрия, пропускает мощный световой поток и при этом не разрушается под воздействием высоких температур.

Полость разрядной трубки заполнена газовой смесью. Именно здесь образуется электронный заряд.

Снизу лампа ДНаТ 250 оснащена резьбовым цоколем из алюминия. Именно через держатель проходит ток на источник света.

Горелка

Разрядная трубка – это важнейший элемент осветительного устройства натриевого типа. Это тонкая колба цилиндрической формы, которая устойчива к высоким температурам и химическим веществам. По обоим краям горелки размещены электроды из вольфрама.

В трубку закачиваются пары ртути и натрия, которые образуют амальгаму натрия. Кроме того, состав горелки дополняется ксеноном, который отвечает за пуск лампочки и улучшает цветовой спектр.

На внутренней поверхности корпуса лампы размещены специальные прокладки, которые защищают разрядную трубку от проникновения кислорода. Эти детали очень важны, так как во время работы горелка разогревается до 1300°, и если в нее попадет воздух, то она может треснуть или взорваться

Именно поэтому важно сохранять вакуум в колбе устройства

Цоколь

Подключить осветительный элемент к сети поможет цоколь. ДНаТ 250 оснащена резьбовым разъемным соединением типа Е (Эдисон). Для устройства с такой мощностью применяют держатель с маркировкой Е40. Цифра обозначает диаметр цоколя (мм)

Важно правильно подобрать разъемный соединитель для патрона осветительной аппаратуры. Для этого нужно изучить техническую документацию. Для лампочек ДНаТ на 50, 70, 100Вт применяется держатель Е27, а для источников света 150, 250, 400Вт – Е40

Для лампочек ДНаТ на 50, 70, 100Вт применяется держатель Е27, а для источников света 150, 250, 400Вт – Е40.

Виды газоразрядных ламп.

По давлению различают:

ГРЛ низкого давления
ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Подробнее о люминесцентных лампах — тут

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Подробнее об устройстве КЛЛ — тут

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.

Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).

Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Устройство лампы ДНаТ

Конструктивно источник освещения включает в себя следующие элементы:

1 — заглушка, выполненная из керамики;
2 — керамическая трубка, предназначенная для пропускания светового потока;
3 — наружная колба, выполненная из тугоплавкого стекла;
4 — электродный элемент лампочки;
5 — ниобиевый штенгель;
6 — газопоглотительный элемент, называющийся бариевым штенгелем;
7 — цоколь лампы.

Схематическое устройство натриевой лампы

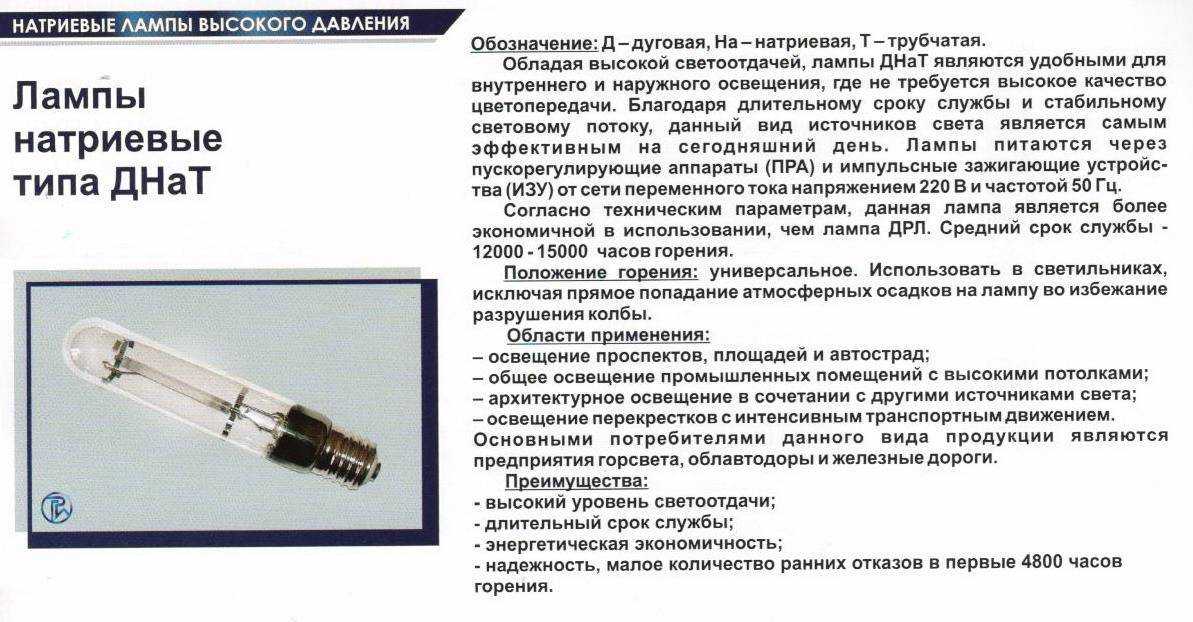

Описание расшифровки маркировки источников освещения типа ДНаТ:

Д — дуговой;
На — натриевый;
Т — трубчатый.

Виды ламп

Следует отметить, что между собой лампочки могут разделяться в зависимости от конструктивного исполнения:

Источник света может изготовляться в прозрачной цилиндрической наружной колбочке с резьбовым цокольным элементом.
Корпус устройства может быть выполнен в виде эллипсоида. Он будет матовым либо полностью прозрачным. Лампочка оборудуется резьбовым цоколем.
Сама колба может быть цилиндрической, выполненной из кварца либо стекла. Цоколевка лампы будет двухсторонней.
Корпус устройства может изготовляться в специальной колбе. Лампочка оборудуется внутренним отражательным элементом.

Дроссель

По поводу качества дросселей и почему они выходят из строя в новых светильниках.

Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.

Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.

Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.

Что такое фитолампа

Для начала, не мешает коротко вспомнить, что же такое фитоосвещение. Фитолампа — это специализированный источник света, спектр которого наиболее благоприятен при протекании процессов фотосинтеза и роста растений.

Ее эффективность на порядок выше обычного комнатного освещения, и даже естественного солнечного.

Из физики известно, что свет — это целый спектр волн, отличающихся между собой длиной, начиная от ультрафиолета и заканчивая практически инфракрасным излучением.

Так вот, фотосинтез в растениях напрямую зависит от того, какой волной с какой длины, вы будете на него светить.

Таких наиболее эффективных волн всего две.

Первая из них находится в пределах 440-455Нм. Это синий спектр.

Вторая волна занимает коридор 640-660Нм (красный спектр).

Растения в отличие от человеческого глаза, «видят» как ультрафиолет, так и инфракрасное излучение.

Исходя из этого, умные головы ввели такое понятие как фотосинтетическая активная радиация. Сокращенно — ФАР.

Именно этот критерий зачастую и нужно искать на упаковках фитоламп. От него зависит то полезное количество света, которое попадет на ваши растения.

Ведь любая лампочка, помимо непосредственно света, выделяет еще и определенное количество тепла.

Благодаря этому кстати, приложив определенную смекалку, из простых ламп накаливания, можно легко сделать дешевый и экономный инфракрасный обогреватель.

Многие выбирая фитолампы в магазинах, заблуждаются, спрашивая по привычке в первую очередь про люмены и люксы.

Однако люмены и люксы важны в первую очередь для человеческого глаза. В них измеряется яркость светильника, которую мы отчетливо различаем.

А в ФАРах измеряется мощность света в отношении фотосинтеза.

То есть, упрощая все вышесказанное, лампочки для растений и рассады должны быть либо красными, либо синими, а зачастую и то и другое одновременно.

Ну и второе, у них должна быть определенная мощность, как в ФАРах, так и в ваттах. Именно эти два параметра наиболее важны.

Конструкция

Светильники и лампы ДНАТ

При рассмотрении конструкции лампы ДНаТ мы видим следующие элементы:

стеклянная колба;
цилиндрическая трубка с алюминиевым держателем.

Полость трубки заполнена парами ртути (как у люминесцентных источников) и натрия, образующими амальгаму натрия. Но это не все газообразные вещества: для пуска изделия применяется ксенон.

Ксенон находится внутри горелки, обеспечивающей плавный пуск оборудования. Для повышения срока эксплуатации могут использоваться одновременно две горелки.

Горелка

Та самая цилиндрическая трубка, о которой сказано выше. Изготавливается из прозрачной керамики, устойчивой к воздействию высоких температур и химически активных веществ. Впервые была изготовлена компанией General Electric в 1960 году и запатентована под названием «лукалос» (у нас известна как «поликор»). В основу ее создания заложена технология спекания окиси алюминия при высоких температурах. К двум концам трубки припаяны вольфрамовые электроды.

Внутри нее находится смесь инертных газов и натриевой амальгамы под давлением 100 и выше кПа, которое обеспечивает легкость возникновения электрического разряда за счет большей плотности среды, а также расширяет область видимого спектра.

Цоколь

Для подключения к линиям электропитания используется резьбовой цоколь Эдисона типа Е. Для ламп ДНаТ мощностью 50, 70 и 100 ватт используется типоразмер Е27, для более энергоемких моделей 150, 250 и 400 ватт – Е40. Цифра указывает диаметр патрона в миллиметрах.

Подключение лампы ДНаТ от дросселя ДРЛ

Многие задаются вопросом, а можно ли подключать такую лампочку от дросселя одинаковой мощности, рассчитанного на лампу ДРЛ? Теоретически это возможно, главное исключить из схемы ИЗУ.

Однако, хоть мощности могут быть и одинаковы, но из-за разного рабочего напряжения на лампах, баласт ДНаТ и ДРЛ будет выдавать разные рабочие токи выхода.

1 of 2

И это напрямую будет сокращать срок службы светильника (при превышении тока), либо наоборот не даст ему выйти на расчетный поток свечения (при меньшем токе).

Есть натриевые лампы со встроенными ИЗУ. Некоторые их ошибочно считают универсальными, и используют напрямую под замену, например в светильниках с ДРЛ 250Вт.

С одной стороны сплошная выгода. Получается, что при меньшей мощности 220Вт вместо 250Вт, можно легко получить гораздо больший световой поток.

световой поток ДРЛ 250Вт – 13000Лм

световой поток такой ДНаТ 220Вт – 18000Лм

Никаких переделок схем, просто меняете лампочки и получаете больше света на несколько тысяч люмен. Однако и такие модели нужно применять с балластами рассчитанными именно для натриевых ламп.

Иначе это будет сказываться на сроках службы светильника.
