Лампа стоп сигнала на форд фокус 3: какая стоит, как поменять

Какие выбрать фары

Рынок предлагает продукцию трех основных типов. При достаточном желании и бюджете на Форд Фокус 3 можно поставить галогенные, ксеноновые или светодиодные фары. При этом перед покупкой рекомендуем изучить, что собой представляет и каковы главные преимущества каждого типа фар.

Галогенные

В этих фарах используются пары галогена, которые под действием свечи накаливания из вольфрама создают мощный источник света. Средняя мощность оптики составляет 30–65 ватт, а самые мощные модели могут доходить до 130 Вт. Лампочки этого типа пользуются большим спросом среди автомобилистов по нескольким причинам:

срок службы около 1000 часов;
небольшая стоимость комплекта;
широкий выбор цветовых оттенков – от теплых (2400 кельвинов) до холодных (6000 кельвинов);
световой поток до 1200 люменов;
дальность освещения в среднем составляет 50-75 метров.

К минусам относится достаточно большое выделение тепла при работе, а также сложность установки. Проблема заключается в том, что касание к стеклу без специальных перчаток способно повредить лампу и сделать ее полностью нерабочей. Ведущими производителями являются компании «Бош» и «Нарва».

Ксеноновые

Это самые яркие лампы, которые устанавливаются на транспортные средства из верхней ценовой категории. Конструкция состоит из стеклянной колбы, в которой находится смесь инертных газов из ксенона и солей металла. При установке ксеноновых моделей дополнительно понадобится специальный блок управления. Он необходим для поддержания заданного напряжения, так как штатное электрооборудование машины может с этой задачей не справиться. К главным плюсам этого типа ламп относится:

долгий срок службы до 3000 тысяч часов, что в среднем в 2-3 раза больше, чем у галогена;
низкое энергопотребление в районе 35 ватт;
широкий диапазон оттенков (от 3 до 10 тысяч кельвинов);
световой поток до 3500 люменов;
легче устанавливать, чем галоген.

На фоне всех преимуществ серьезным минусом является цена. Стоимость комплекта – высокая из-за необходимости установки блока. Также ксеноновые лампочки необходимо менять только парой, так как в ходе эксплуатации меняется их спектр. Соответственно, новая лампа будет светить по-другому в отличие от старой лампы. Дополнительно модели этого типа не переносят перегрева, при этом крайне чувствительны к появлению трещин.

Обратите внимание, что за установку нештатного ксенона не по правилам ГИБДД водителям предусмотрен штраф. Устанавливая ксенон, следует пройти проверку у инспекторов технического контроля.

Светодиодные LED

Фары этого типа относительно недавно стали использоваться в автомобильной оптике, при этом сейчас устанавливаются на авто премиум-класса. Они создают световой поток в 2000 люменов. Крайне низкое энергопотребление (всего в 25-30 ватт). Это сказывается на потреблении топлива. Экономия пусть и незначительна, но при постоянном использовании будет ощутима. Главный плюс – это самый продолжительный срок службы в 35 тысяч часов.

Нагрев светодиодов относительно небольшой, но некоторые из них требуют наличия радиатора. Проблема заключается в том, что срок службы напрямую зависит от рабочих температур, поэтому охлаждение светодиодных фар должно быть качественным. Существенный недостаток LED только один – высокая цена, из-за чего устанавливать их как основную оптику на машины типа Ford Focus и аналогичные водители не хотят.

Автомобильные лампы для Ford Focus 2 поколение [2004-2008] (Форд Фокус 2 поколение)

Артикул 108466
Код производителя 12972VPS2

Артикул 108509
Код производителя 129454000KX1
Примечание Размер: 43×10,5

Артикул 108547
Код производителя 11499ULRX2

Артикул 108484
Код производителя 12972LLECOB1

Артикул 108556
Код производителя 12362WHVB1

Артикул 108477
Код производителя 12362PRB1

Артикул 108457
Код производителя 12362PRC1

Артикул 108406
Код производителя OSR2880GR02B

Артикул 108345
Код производителя OSR62150FBRHCB

Артикул 108346
Код производителя OSR64210ALLHCB

Артикул 108309
Код производителя OSR64211FBRHCB

Артикул 108299
Код производителя OSR62210FBRHCB

Артикул 108253
Код производителя OSR6498CW01B

Артикул 108229
Код производителя OSR66140CLC

Артикул 108160
Код производителя L10835
Примечание (пусто)

Еще автоаксессуары для Ford Focus 2 поколение

Санкт-Петербург

, Салова 57к1И (вход с Кованько) Комендантский проспект, 2 офис 3

Москва

, Южнопортовая, 22, стр.1 (ТК Автомобили), 3 этаж, павильон 321

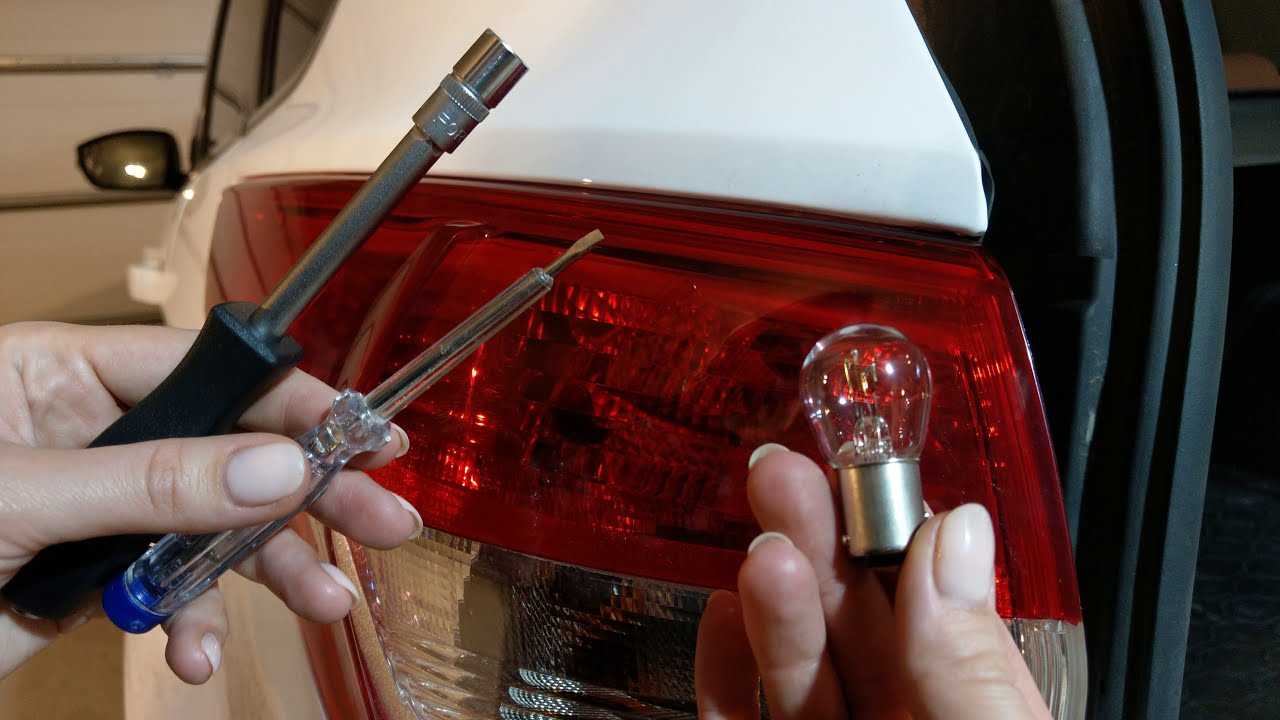

Что необходимо для проведения работ

Для быстрейшего и качественного проведения работ в отношении замены лампочки нужно предварительно подготовить инструменты и запчасти, которые будут использованы впоследствии:

лампы. Выбрать и купить 2 лампочки согласно описанным рекомендациям;
шестигранник или звездочка на 6 мм. Инструмент потребуется для отсоединения фары. В машинах ФФ3 может использоваться один из видов крепления. Перед откручиванием следует проверить, что инструмент плотно становится в паз и не приведёт к разрушению креплений;
минусовая отвёртка. Подойдёт с длинным жалом и достаточно тонкой насадкой. Она пригодится для открепления пазов фиксаторов, которые находятся снизу. Отвёртка поможет отсоединить колодку проводов;
перчатки. Обязательно нужно использовать защитные перчатки, так как острые грани деталей сильно царапают руки.

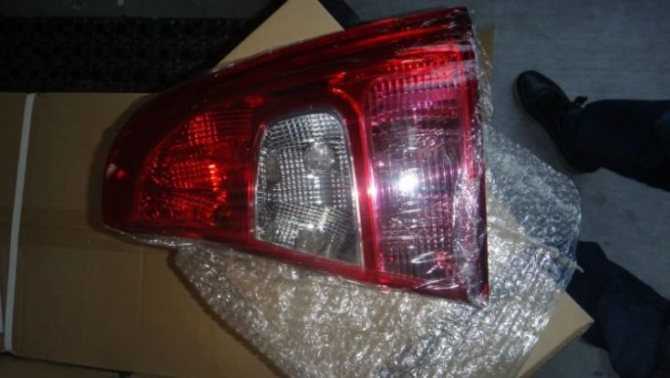

Снятие и установка заднего фонаря Ford Focus 3

Вам потребуется отвертка с плоским лезвием. На автомобиле с кузовом типа хэтчбек выполните следующие операции. 1. Отцепите провод от «минусовой» клеммы аккумулятора.

В багажном отделении со стороны снимаемого фонаря снимите крышку в боковой облицовке багажного отделения.

На автомобилях с кузовом типа седан для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения. 1. Отцепите провод от «минусовой» клеммы аккумулятора.На автомобилях Ford Focus III с типом кузова седан и универсал задний фонарь разделен на две секции. 2. Отверните две гайки-барашки крепления секции фонаря к кузову автомобиля, 3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов. 4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле. 5. Снимите облицовку крышки багажника, отверните гайку барашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на крышке багажника. 6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов. 7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля. 8. Установку фонаря произведите в порядке, обратном снятию.

На автомобилях с типом кузова универсал для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения. 1. Отцепите провод от «минусовой» клеммы аккумулятора. 2. Открутите 2 гайки-барашки крепления секции фонаря к кузову автомобиля. 3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов. 4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле. 5. Снимите облицовку двери задка, отверните гайкубарашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на двери задка. 6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов. 7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля. 8. Установку фонаря произведите в порядке, обратном снятию.

Какие лучше купить

В магазинах представлен достаточно широкий выбор автомобильных ламп на Форд Фокус 3 различных характеристик и производителей, какой из них отдать предпочтение? Ниже я приведу небольшой список лампочек для фар с их основными характеристиками. Выбор конкретных источников света, конечно, остается за вами.

Дальний свет ТОП-3 ламп H1

Тестер оценивал эти автоматические фары по качеству освещения дороги. Тест проводился на автомобиле ВАЗ с фарой Киржач. Рейтинг лампы:

1 место: OSRAM NIGHT BREAKER +110%;
2 место PHILIPS X-tremeVision (+100%);
место №3: OSRAM NIGHT BREAKER PLUS 90%.

Топ ламп H7 для Ближнего света:

Philips XtremeVision+100%. Пожалуй, самый яркий источник света среди галогенных приборов. По заявлению производителя, световой поток такой автолампы в два раза больше, чем у штатной Форд Фокус 3.
Филипс Даймонд Вижн. Яркость этих устройств увеличивается на 20%, а стоимость по сравнению с предыдущими вполне демократична.
Бош БлюВижн Ультра. Колба этих приборов голубая, потому что они испускают голубоватый свет, напоминающий свет от ксенонового источника.
Бош 90 Плюс. Устройство с на 90% большей светоотдачей и средним сроком службы. Относительно недорогой и достаточно популярный у автомобилистов.

Комбинированная (ксенон D3S)

Ниже я приведу небольшую табличку, отражающую генерируемое освещение и цветовую температуру различных устройств для Ford Focus 3.

Классификационная таблица ксеноновых ламп для автомобилей по производимому освещению

Устройство	Создаваемая освещенность, лк	Цветовая температура, К
Osram холодный синий бустер	56 200	7000
Osram Night Breaker Лазер последнего поколения	50 900	4350
Osram Night Breaker Безлимитный	47 500	4350
Осрам Глубокий Холодный Синий	43 700	6000
Неолюкс	42 100	4 100
Филипс Видение	36 100	4600
Philips XtremeVision 2-го поколения	35 200	4800
Осрам ультра жизнь	24 900	4350
Оригинальный Осрам	34 100	4200

Процесс замены

С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.

В кузове седан

В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.

Замена лампочек в основных фонарях

Для работы нам понадобятся:

Две лампы P21W.
Умелые руки.
Аккуратность.

Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.

Верхняя клипса крепления задней крышки на Форд Фокус 2 Седан

Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.

Снятая крышка на ФФ2 с кузовом Седан

Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.

Фиксаторы крепления

Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

сигнал торможения;
задний ход;
сигнал поворота (желтая);
габаритный свет.

Получается, что нам нужна верхняя, которую я указал стрелкой.

Лампа указателя торможения в Форд Фокус 2 Седан

Слегка утапливаем лампу и поворачиваем ее против часовой стрелки. На место сгоревшей устанавливаем новую – так же нажимаем и поворачиваем, но уже по часовой стрелке. Монтируем на место фонарь, проследив, чтобы защелки сработали, ставим крышку и фиксируем клипсами. Проделываем аналогичную операцию на другом фонаре.

Замена лампочек в дополнительном стоп-сигнале

Дополнительный фонарь стоп-сигнала в Форд Фокус 2 с кузовом Седан установлен в салоне в верхней части заднего стекла и закрыт кожухом. Прежде всего снимаем кожух. Для этого поддеваем его пальцами, начиная снизу, и срываем с защелок.

Снятие защитного кожуха

Получаем доступ к фонарю. Он крепится при помощи двух защелок, расположенных по бокам. Отжимаем их и снимаем стоп-сигнал.

Демонтаж стоп-сигнала

Теперь нужно снять защитное стекло. Оно крепится при помощи боковых защелок, которые отжимаем небольшой плоской отверткой. Стекло снято.

Снятие защитного стекла с дополнительного стоп-сигнала на Форд Фокус 2 с кузовом Седан

На заметку. Для удобства работы можно отключить разъем питания и полностью снять фонарь, но, в принципе, заменить лампочки можно и так, поскольку чем меньше дергаешь разъемы, тем они дольше живут.

Перед нами 5 лампочек типа W5W, которые снимаются простым выдергиванием. Снимаем сгоревшие и на их место ставим новые.

Замена лампочек в дополнительном указателе торможения

Устанавливаем на место защитное стекло, проследив, чтобы оно защелкнулось, подключаем колодку питания, если она снималась. Осталось поместить осветительный прибор на его штатное место и закрыть декоративным колпаком.

Хэтчбек и Универсал

Для замены ламп указателя торможения на Ford Focus II Универсал и Хетчбек понадобятся:

Крестообразная отвертка.
Лампы P21/5W с красной колбой.

Открываем дверь багажника. При помощи отвертки отворачиваем два самореза.

Демонтаж заднего фонаря на Форд Фокус 2 Хетчбек и Универсал

Аккуратно тянем фонарь на себя, выводя из зацепления сначала верхний, потом нижний фиксаторы.

Снятие фонаря на Форд Фокус 2 Хетчбек и Универсал

Перед нами патрон лампы стоп-сигнала. Поворачиваем его против часовой стрелки и вынимаем из гнезда вместе с лампой. Лампу слегка утапливаем и тоже поворачиваем против часовой стрелки. Теперь она легко вынимается. Ставим на ее место новую, утапливаем и поворачиваем по часовой стрелке. Устанавливаем на место патрон, монтируем осветительный прибор и фиксируем его саморезами.

Когда и на что менять

Если лампа ближнего света для Форд Фокус 2 еще не перегорела, но светит уже плохо (дает слабый, неровный световой поток), срочно нужно искать замену: она будет светить хуже. Это связано с помутнением колбы. В галогеновых лампах нить и колба перегреваются, в итоге нить разрушается, стекло мутнеет.

Ставить новые расходники стоит перед тем, как они окончательно перестанут работать, ведь это может произойти в самый неожиданный момент. А при движении на дороге, да еще и в ночное время, последствия могут быть не самыми приятными.

Трудно назвать точный срок, когда нужно менять лампу, это зависит от множества факторов. Если расходник перегорает через 2-3 месяца после замены, причин тому несколько:

Самостоятельно найти причину проблематично, лучше обратиться в автосервис.

Любая лампа с характеристиками Н7 и 55Вт подойдет как для рестайлинговой версии, как и для Форд Фокус 2 дорестайл

Важно проверить качество светового потока. Опытные водители не советуют выбирать расходники с цветным стеклом, сделанные «под ксенон», так как, несмотря на эффектность, они крайне непрактичны. Лучше устанавливать оригинальные лампы

Их характеристики подходят идеально и точно не испортят проводку. С завода установлены General Electric с артикулом 17123, если машину собирали за границей. Форд рейсталинг всеволожской сборки комплектуется «Электрик» или «Филипс» с артикулом 12972 PR

Лучше устанавливать оригинальные лампы. Их характеристики подходят идеально и точно не испортят проводку. С завода установлены General Electric с артикулом 17123, если машину собирали за границей. Форд рейсталинг всеволожской сборки комплектуется «Электрик» или «Филипс» с артикулом 12972 PR.

Если не удалось найти оригинальных расходников, то это не повод расстраиваться. Главное – производитель. Чем известнее фирма, тем больше доверия она вызывает у покупателей. Особой популярностью у владельцев фордов пользуется продукция фирм Philips и Osram.

Цена колеблется от 300 до 2500 рублей в зависимости от качества и производителя. Тут не работает правило «Чем дороже – тем лучше».

Водители иногда сомневаются, выбирая между галогеновыми и светодиодными лампами. Диоды непривычны для русского человека, но они более долговечны.

Возможные неисправности освещения при торможении

При торможении не горит один фонарь;
При включении не горят оба фонаря сигналов торможения;
Не работает дополнительный фонарь торможения.

Так как функционирование этих приборов напрямую связана с электрической сетью автомобиля, то в первую очередь обращают внимание на её состояние. Нужно проверить исправность предохранителя F3, который отвечает за цепь подачи питания для ламп торможения. Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели

Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь

Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели. Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь.

Проверить его можно установкой заведомо исправного предохранителя или с помощью измерительного прибора типа мультиметр или тестер. Если его замена не внесла изменений и фонарь по-прежнему не работает, то поиск необходимо продолжить. Дальнейшим шагом должна стать проверка состояния электропроводки машины на предмет обрыва провода.

Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан. Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна

Это можно сделать таким образом:

Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:

Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением;
Следующим шагом будет снятие разъёма с проводами;
Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на себя. Прибор окажется в ваших руках.

Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Прибор должен показать исправность, в противном случае нужна его замена.

Если датчик подтвердил свою исправность, и проверяющий убедился, что он работает, тогда нужно проверить поступление к нему напряжения бортовой сети. Для этого ставят на место клемму аккумулятора и прибором проверяют его присутствие на разъёме с проводами. Когда имеется напряжение бортовой сети на разъёме датчика, нужно переходить к проверке задних фонарей и их ламп. Замена его новым датчиком производится в обратном порядке к его снятию.

Как поменять лампочку

А теперь пора приступать к работе. Для этого нам понадобятся мощная плоская отвертка или ключ Torx 30 и чистые перчатки. Замену начнем с демонтажа фары Форд Фокус. Крепится она при помощи двух винтов с универсальным шлицем. Отворачиваем их, освобождая блок-фару.

Демонтаж винтов блок-фары Форд Фокус 3

Теперь покачиваем фонарь и снимаем его со штатного места.

Снятие фонаря с Форд Фокус

Можно переходить непосредственно к вопросу, как заменить лампочки.

Ближний свет

На задней части фонаря видим два круглых лючка, закрытых резиновыми пыльниками. Нам нужен тот, что находится ближе к борту автомобиля. Я пометил его стрелкой.

Люки автоламп дальнего и ближнего света Форд Фокус 3
Снятия пыльника с фонаря Форд Фокус 3

Беремся за лепесток и снимаем пыльник.

В люке мы видим двухконтактную колодку, надетую на лампочку ближнего света. Снимаем ее выдергиванием с покачиванием, предварительно нажав на плоский язычок фиксатора (нажимать вверх, по направлению стрелки).

Снятие колодки питания

Перед нами лампочка, которую можно просто вытащить из гнезда (она прижималась колодкой).

Снятие лампочки

Надеваем перчатки и на место сгоревшего устанавливаем новый прибор. Если перчаток нет, то держим автолампу только за цоколь, не прикасаясь к стеклянной колбе. Устанавливаем на место колодку питания, проследив за тем, чтобы ее фиксатор защелкнулся, надежно зафиксировав лампочку. Осталось надеть на люк резиновый пыльник и установить фару на место, закрепив ее двумя винтами.

Нижнее крепление фары на Форд Фокус 3

Дальний свет

Будем считать, что фара у нас уже демонтирована (см. выше), и мы наблюдаем два лючка, закрытых пыльниками. Автолампа дальнего света находится в том, что ближе к центральной оси автомобиля. Я пометил его стрелкой.

Люк модуля дальнего света (правая фара Форд Фокус 3)

Снимаем пыльник, потянув его за лепесток.

Снятие пыльника с фары Форд Фокус 3

Перед нами колодка, конструктивно похожая на ту, что стоит на лампе ближнего света. Нажимаем на фиксатор и снимаем ее.

Снятие колодки питания

Видим автолампу дальнего света, которую можно свободно вытащить из гнезда (она прижималась колодкой питания). Вынимаем сгоревшую и на ее место устанавливаем новую, предварительно надев чистые хлопчатобумажные перчатки. Сажаем колодку питания на цоколь прибора, проследив, чтобы защелкнулся фиксатор. Закрываем люк пыльником и устанавливаем фару на место, закрепив ее двумя винтами.

Габариты

Для того чтобы заменить габаритные лампочки в Форд Фокус 3, нужно снять фару (см. выше). Теперь находим небольшой лючок овальной формы, закрытый резиновым пыльником. Он находится в верхней части фонаря справа для правой фары и слева для левой. Снимаем пыльник.

Снятие пыльника с люка габаритных огней фары Форд Фокус 3

Засовываем два пальца в люк и нащупываем патрон габаритки. Теперь пытаемся изловчиться и повернуть патрон против часовой стрелки на 45 градусов, чтобы отщелкнулись фиксаторы. Сделать в овальном микроскопическом люке такую операцию непросто, это надо уметь. Но если получилось, то патрон вместе с лампочкой можно вынуть.

Снятая автолампа габаритного огня

Снимаем сгоревший прибор (просто выдергиваем), на его место вставляем новый. Поскольку источник света негалогенный, перчатками можно не пользоваться – достаточно относительно чистых рук.

Вставляем патрон на свое место и снова демонстрируем ловкость рук – поворачиваем его на 45 градусов, но уже по часовой стрелке. Надеваем на люк пыльник и устанавливаем фару на место, проследив за тем, чтобы нижний фиксатор на фонаре попал в паз на кузове Форд Фокус (см. выше).

Ксеноновый головной свет

Как я указывал выше, на Форд Фокус 3 может устанавливаться линзованный фонарь, использующий ксеноновую лампу, отвечающую и за дальний, и за ближний свет одновременно. Осталось поменять и ее.

В блок-фаре этой модификации три круглых люка примерно одинакового размера. Все они закрыты резиновыми пыльниками. Ксеноновая лампа дальнего/ближнего света расположена в том, что ближе к центральной оси Форд Фокус 3.

Люк ксеноновой лампы дальнего/ближнего света указан стрелкой

Снимаем с него пыльник, потянув за резиновый лепесток.

Снятие пыльника

Заглядываем в люк и видим блок розжига, надетый на цоколь ксенонки.

В люке хорошо виден блок розжига

Снимаем его с цоколя лампы, саму лампу освобождаем, отщелкнув пружинный фиксатор, вынимаем из гнезда и, надев х/б перчатки, меняем на новую. Фиксируем прибор пружинной скобой, надеваем на его цоколь блок розжига. Осталось вернуть на место пыльник и поставить фонарь на место.

Вот, пожалуй, и все о замене лампочек в блок-фаре Ford Focus 3. Как видишь, совсем необязательно ехать на СТО, теряя время и деньги из-за такой ерунды. Ведь все можно сделать своими руками.
