Как устанавливается лампа с датчиком движения?

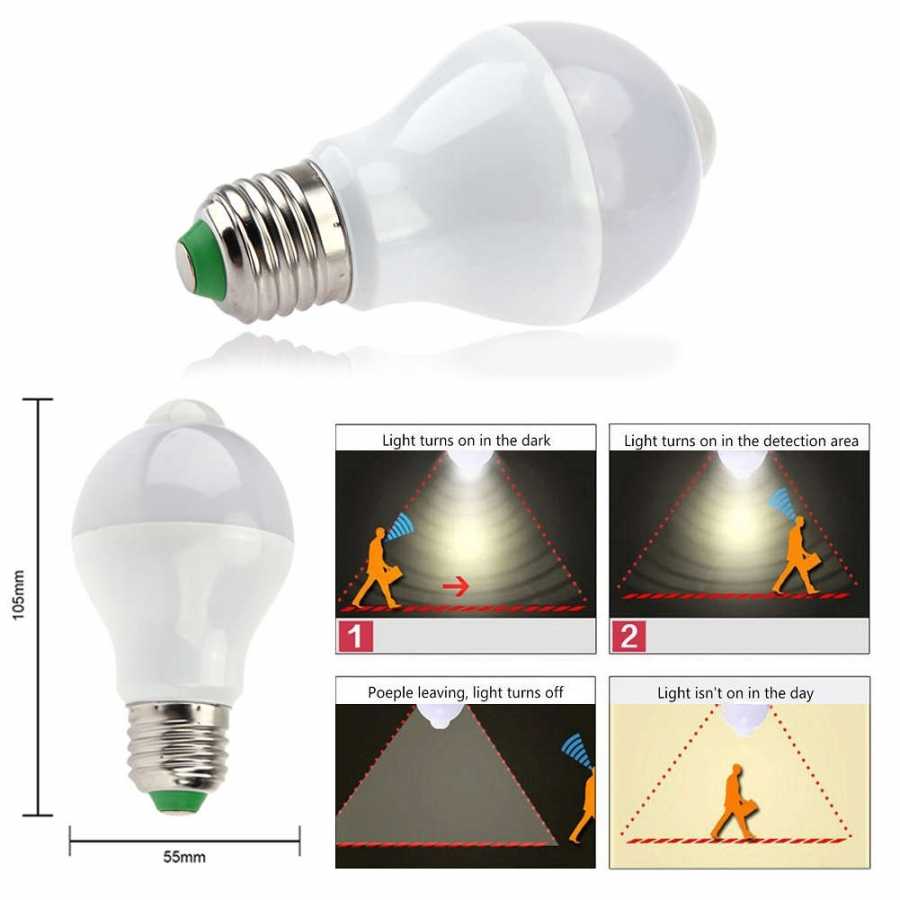

Светодиодные лампы с датчиком движения

Самыми распространенными на сегодняшний день лампочками, имеющими датчик движения, являются светодиодные лампы. Их основными преимуществами являются:

• Устойчивость к износу при частом срабатывании датчика движения;
• Низкое энергопотребление;
• Повышенный срок службы по сравнению с обычными светодиодными светильниками без датчика движения;
• Не вызывают перегрузки сети при включении;
• В некоторых моделях имеется постоянная дежурная подсветка;
• Не содержат вредных и токсичных для человека и природы веществ.

По цвету излучения светодиодные лампы подразделяются на 4 типа:

• Белые — для уличного освещения;
• Нейтрально-белые — предназначены для освещения производственных помещений;
• Желтые — излучают теплый свет и подходят для установки в квартире или частном доме вместо обычных ламп накаливания;
• Разноцветные — для декоративного освещения.

В основе LED ламп лежит матрица с мощными светодиодами, работающими на низком напряжении. Для получения рассеянного заполняющего света в лампе предусмотрена установка оптического рассеивателя, который закрывает матрицу со светодиодами. Светодиоды имеют свойство нагреваться при работе, поэтому в LED лампах устанавливаются специальный радиатор охлаждения, который отводит избыточное тепло.

Устанавливать светодиодную лампу с датчиком движения необходимо на высоте не менее чем 2м от уровня пола, желательно на потолке, т. к. при настенной установке светильника угол обзора датчика снижается вдвое.

При подборе места монтажа необходимо учитывать причины, приводящие к ложным срабатываниям датчика:

• Наличие поблизости радиаторов отопления, кондиционеров, вентиляторов;
• Колебания ветвей деревьев, и прочих факторов, которые могут привести к срабатыванию датчика.

Все источники света подобного типа имеют стандартный размер цоколя E27, и излучают холодный свет, при этом мощность их может быть меньше, чем у некоторых обычных ламп в 10 раз, что, впрочем, не влияет на интенсивность свечения. Большинство подобных ламп имеют индикатор освещенности, благодаря наличию которого лампа не будет включаться в светлое время суток.

Основными характеристиками светодиодных ламп со встроенным датчиком движения являются:

• Отсутствие шума при срабатывании датчика движения;
• Яркость свечения;
• Температурный диапазон света 5700-6300К;
• Рабочие температуры от -20 до +50°C;
• Небольшая мощность — к примеру, светодиодная лампа мощностью 5Вт способно легко заменить обычную лампу накаливания на 60Вт;
• Минимальное напряжение питания 180В, максимальное 240В;
• Повышенный срок службы.

Основной характеристикой любого источника света является яркость свечения, единицей измерения которой принято считать Люмены. Благодаря знанию значений единицы измерения яркости можно рассчитать эффективность различных ламп. Например, обычная лампа накаливания мощностью 100 Вт имеет яркость свечения 1300 Люменов. Лампа накаливания излучает свет в широком диапазоне частот, большая часть которого не попадает в видимый для человеческого глаза спектр. Излучение светодиодных ламп практически полностью находится в видимом спектре, поэтому и потери на бесполезное свечение отсутствуют. Так, LED лампа мощностью 10 Вт способна излучать свет яркостью 1000-1300 Люменов. Таким образом, светодиодная лампа потребляет в 10 раз меньше энергии по сравнению с обычной лампой накаливания, а светит с той же яркостью. При нескольких включенных лампах экономия на оплате электричества получается весьма значительной.

Где не стоит устанавливать лампу с детектором движения?

Существует ряд ограничений на места установки ламп с детектором движения, в которых вероятность частых ложных срабатываний прибора приближается к 100%. Лампы не рекомендуется устанавливать:

• Вблизи труб отопления и кондиционеров — воздействие положительных и отрицательных температур;
• В местах частого прохождения транспорта — тепло от двигателей;
• Рядом с вентиляторами и деревьями — движущиеся лопасти и качающиеся ветви;
• В зонах наличия электромагнитных помех.

При установке на потолке угол обзора датчика будет составлять 360°, что обеспечит 100% покрытие всей площади помещения. При установке лампы с датчиком движения на стене, угол обзора сокращается до 120-180°.

Лампа с датчиком движения — это выгодный с точки зрения экономии осветительный прибор. Его можно использовать практически везде, начиная с уличного освещения и заканчивая жилой комнатой. Благодаря своему устройству лампочка работает только в том случае, когда в радиусе её действия находится движущийся объект. Такая особенность позволяет неплохо сэкономить и продлить срок эксплуатации прибора.

Схема с двумя датчиками

В том
случае, если у вас очень длинный коридор, да еще и с поворотами, приходится
ставить несколько датчиков вдоль стены.

Чтобы не
тянуть отдельное питания к каждому из них непосредственно от выключателя,
применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора — освещение продолжает гореть.

Зашли за
угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему
горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через
заданный промежуток погаснет.

Схема подключения датчика движения для освещения. Датчик движения дд 008 инструкция по применению

Как настроить датчик движения для освещения – инструкция

Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:

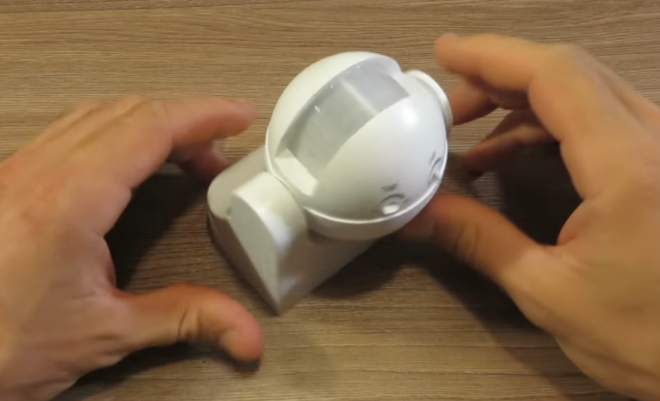

Обзор сенсора

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше в

Светодиодные лампы с датчиком движения

Самыми распространенными на сегодняшний день лампочками, имеющими датчик движения, являются светодиодные лампы. Их основными преимуществами являются:

• Устойчивость к износу при частом срабатывании датчика движения;
• Низкое энергопотребление;
• Повышенный срок службы по сравнению с обычными светодиодными светильниками без датчика движения;
• Не вызывают перегрузки сети при включении;
• В некоторых моделях имеется постоянная дежурная подсветка;
• Не содержат вредных и токсичных для человека и природы веществ.

По цвету излучения светодиодные лампы подразделяются на 4 типа:

• Белые – для уличного освещения;
• Нейтрально-белые – предназначены для освещения производственных помещений;
• Желтые – излучают теплый свет и подходят для установки в квартире или частном доме вместо обычных ламп накаливания;
• Разноцветные – для декоративного освещения.

В основе LED ламп лежит матрица с мощными светодиодами, работающими на низком напряжении. Для получения рассеянного заполняющего света в лампе предусмотрена установка оптического рассеивателя, который закрывает матрицу со светодиодами. Светодиоды имеют свойство нагреваться при работе, поэтому в LED лампах устанавливаются специальный радиатор охлаждения, который отводит избыточное тепло.

Устанавливать светодиодную лампу с датчиком движения необходимо на высоте не менее чем 2м от уровня пола, желательно на потолке, т. к. при настенной установке светильника угол обзора датчика снижается вдвое.

При подборе места монтажа необходимо учитывать причины, приводящие к ложным срабатываниям датчика:

• Наличие поблизости радиаторов отопления, кондиционеров, вентиляторов;
• Колебания ветвей деревьев, и прочих факторов, которые могут привести к срабатыванию датчика.

Все источники света подобного типа имеют стандартный размер цоколя E27, и излучают холодный свет, при этом мощность их может быть меньше, чем у некоторых обычных ламп в 10 раз, что, впрочем, не влияет на интенсивность свечения. Большинство подобных ламп имеют индикатор освещенности, благодаря наличию которого лампа не будет включаться в светлое время суток.

Основными характеристиками светодиодных ламп со встроенным датчиком движения являются:

• Отсутствие шума при срабатывании датчика движения;
• Яркость свечения;
• Температурный диапазон света 5700-6300К;
• Рабочие температуры от -20 до +50°C;
• Небольшая мощность – к примеру, светодиодная лампа мощностью 5Вт способно легко заменить обычную лампу накаливания на 60Вт;
• Минимальное напряжение питания 180В, максимальное 240В;
• Повышенный срок службы.

Основной характеристикой любого источника света является яркость свечения, единицей измерения которой принято считать Люмены. Благодаря знанию значений единицы измерения яркости можно рассчитать эффективность различных ламп. Например, обычная лампа накаливания мощностью 100 Вт имеет яркость свечения 1300 Люменов. Лампа накаливания излучает свет в широком диапазоне частот, большая часть которого не попадает в видимый для человеческого глаза спектр. Излучение светодиодных ламп практически полностью находится в видимом спектре, поэтому и потери на бесполезное свечение отсутствуют. Так, LED лампа мощностью 10 Вт способна излучать свет яркостью 1000-1300 Люменов. Таким образом, светодиодная лампа потребляет в 10 раз меньше энергии по сравнению с обычной лампой накаливания, а светит с той же яркостью. При нескольких включенных лампах экономия на оплате электричества получается весьма значительной.

Где не стоит устанавливать лампу с детектором движения?

Существует ряд ограничений на места установки ламп с детектором движения, в которых вероятность частых ложных срабатываний прибора приближается к 100%. Лампы не рекомендуется устанавливать:

• Вблизи труб отопления и кондиционеров – воздействие положительных и отрицательных температур;
• В местах частого прохождения транспорта – тепло от двигателей;
• Рядом с вентиляторами и деревьями – движущиеся лопасти и качающиеся ветви;
• В зонах наличия электромагнитных помех.

При установке на потолке угол обзора датчика будет составлять 360°, что обеспечит 100% покрытие всей площади помещения. При установке лампы с датчиком движения на стене, угол обзора сокращается до 120-180°.

С этим читают:

Понятие об уличных датчиках движения

Прожектор с датчиком движения: особенности выбора, принцип работы и подключение

Светодиодный фонарь с датчиком движения: основные характеристики и нюансы выбора

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°

Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

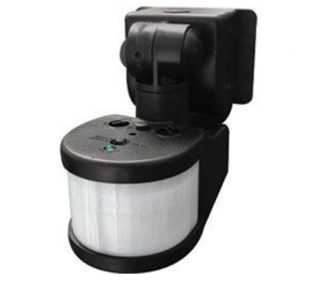

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Правила размещения

Для оптимизации регулировки датчика движения (ДД) важен правильный выбор места установки устройства в помещении. Размещать датчик надо в том участке, где чаще всего проходят люди и крупные животные. Это правило относится не только к приборам, размещенным внутри квартиры или дома, но и к конструкциям, обозревающим пространство снаружи. Такой подход, помимо повышения результативности работы ДД, позволит сэкономить больше электроэнергии.

По критерию места размещения датчики делятся на потолочные и настенные. При этом принцип работы у приборов двух групп не отличается. Однако потолочный вариант лучше установить в маленьком помещении на достаточно большой высоте (2,5-3 м, если позволяют габариты) – тогда от его использования выйдет наибольший КПД. Такие модели могут охватывать до 20 метров.

Настенные варианты монтируются как в помещениях, так и на улице. В последнем случае размещать прибор нужно так, чтобы он был направлен на места наибольшего движения или скопления людей. В комнатах настенные модели вешают на высоте 2 м. Целесообразно поместить ДД в углу комнаты – так обеспечивается наилучший обзор. Максимальное расстояние до объекта, при обнаружении которого датчик может включаться – параметр вариабельный и зависит от модели. Рассеивание лучей на большие пространства увеличивает вероятность ложного срабатывания.

При размещении ДД надо убирать из поля обозрения осветительные приборы – они могут создать визуальные искажения; и нагревательные из-за высокой чувствительности датчика к перемещению воздушных потоков. Размещать устройство надо так, чтобы никакие предметы не загораживали обзор.

Зачем ставить датчики света и датчики движения

После утверждения 1 сентября 2016 года правительством РФ дорожной карты повышения энергоэффективности зданий и сооружений и после принятия целого ряда нормативных правовых актов тема использования всевозможных способов экономии энергетических ресурсов стала вновь актуальной.

Установка датчиков света и датчиков движения в доме помимо перечисленных преимуществ разгрузит штатных сотрудников управляющей организации, ЖСК и ТСЖ. Им не нужно будет через день менять перегоревшие «лампы Ильича» и реагировать на звонки жителей.

Лицо, ответственное за содержание МКД, не реже одного раза в год обязано разрабатывать и доводить до сведения собственников помещений в МКД предложения о мероприятиях по энергосбережению и повышению энергетической эффективности в МКД.

При этом нужно указывать расходы на проведение таких мероприятий, объём ожидаемого снижения используемых энергетических ресурсов и сроков окупаемости предлагаемых мероприятий (ч. 7 ст. 12 N 261-ФЗ).

Если не экономить на использовании энергетических ресурсов, это закономерным образом приведёт к понижению класса энергетической эффективности дома. Орган государственного жилищного надзора может не подтвердить его на прежнем уровне. Например, вместо повышенного класса С орган ГЖН может установить после проверки класс D, который в классификации имеет значение «нормальный».

В этой ситуации собственники МКД и организации, ответственные за содержание МКД, изыскивают всевозможные способы экономии используемых энергетических ресурсов.

Один из таких способов – установка датчиков света и датчиков движения. Их ещё называют сумеречными выключателями.

Беспроводные датчики движения

Для автономной работы без присоединения к электрической сети используются беспроводные ДД. Их питание может осуществляться от солнечных батарей, аккумуляторов или батареек. Срок эксплуатации без подзарядки составляет от 6 до 12 месяцев. В зависимости от ценовой категории, возможны различные варианты настроек.

Так, дешевые беспроводные модели устанавливаются только в помещении. Потому что обладают слабой степенью защиты от воздействия внешних факторов. Отсутствует детектор иммунитета от домашних животных. Дальность передачи сигнала до 100 метров.

А вот дорогие экземпляры монтируются не только в помещении, но и на улице. Работают при любых климатических условиях. Неблагоприятные проявления погоды в виде дождя, снега или воздействие прямых солнечных лучей никаким образом не влияют на производительность датчика. Также присутствует настройка игнорирования объектов, вес которых до 40 килограмм (домашних питомцев). К тому же может использоваться смешанный режим работы.

Существуют модели типа «шторка». Они прослеживают узкую ограниченную площадь. Часто применяются возле дверей или окон, чтобы предотвратить несанкционированное проникновение посторонних лиц внутрь помещения.

Принцип работы заключается в передаче радиосигнала на определенной частоте к приемнику. Благодаря защищенному радиосигналу исключается возможность воздействия помех других частот. Если присутствует прямая видимость между блоком управления и датчиком движения, то расстояние передачи сигнала может достигать 500 метров.

Блок сигнализации имеет встроенный GSM-модуль с сим-картой. При срабатывании ДД, передается сигнал на блок, затем отсылается смс-сообщение на телефон, номер которого заранее внесен в память устройства. Таким образом, можно обезопасить любое помещение или, к примеру, свой гараж, находящийся далеко от дома.

Подводя итоги, можно выделить несколько правил, придерживаясь которых настраивать будет легко и просто:

• Максимально убрать все осветительные приборы, которые могут повлиять на корректную работу ДД.
• Не ставить рядом нагревательные приборы, в том числе кондиционеры. Потому что любые датчики движения чувствительно относятся к движению потоков воздуха.
• Установить прибор так, чтобы никакие большие предметы не заслоняли ему обзор. Тем самым можно увеличить рабочую площадь устройства.

Предыдущая
Датчики движенияКак правильно подключать датчик движения
Следующая
Датчики движенияКак выбрать и настроить лампу с датчиком движения

Спасибо, помогло!5Не помогло2

Настраиваемые характеристики датчика движения

Регулировка и настройка датчика движения осуществляется по следующим основным характеристикам:

• Угол по отношению к зоне обзора.
• Чувствительность.
• Степень естественной освещенности.
• Период свечения светильника до угасания после инициации.

Рассмотрим особенности каждой характеристики детально.

Угол

Одним из самых важных параметров датчика движения для включения света, влияющих на его работоспособность, является угол установки. Современные модели детекторов, как правило, располагаются отдельно от светильников и оснащаются кронштейнами. Это дает возможность правильно настроить датчик по зоне охвата, обеспечив его действие на покрытие максимально возможной площади.

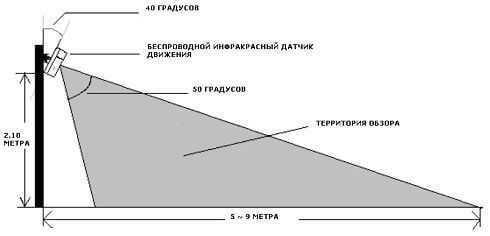

При этом не меньшее значение имеет и высота размещения, и положение его по отношению к зонам прохода. Например, в доме лучше всего сенсор установить в прихожей с расчетом на охват смежных помещений (коридора, лестницы, кухни, гостиной и так далее) — так чтобы при первом же появлении объекта, входит он или выходит, лампа включалась.

Чувствительность

Отрегулировать датчик движения по уровню чувствительности — это вторая важная задача при его установке. Для этой цели на корпусе устройства имеется регулятор или кнопка с подписью «SENS». Его значение должно быть таким, чтобы предупредить ложные срабатывания — на мелких животных, птиц, ветки деревьев и так далее.

Освещенность

Степень чувствительности к уровню естественного освещения позволяет активизировать датчик движения для включения светильника только с наступлением сумерек. Настройка выполняется с помощью регулятора или клавиши с надписью «LUX». Данная функция позволяет зажигать освещение в доме или на улице только с наступлением темноты, экономя тем самым энергию от ненужного дневного расхода.

Время

Также в датчике движения присутствует регулятор времени задержки, обозначаемый, как правило, надписью «TIME». Установить его можно в положение от самого минимального до максимального значения — от 5 секунд до 10 минут. Это период, в который электрический ток будет поступать на светильник после крайнего обнаружения движения в поле зрения сенсора. Для разных ситуаций оно может быть различным. Например, для уличного фонаря рядом с домом оно должно быть максимальным. Так как выходя во двор, можно зайти за угол дома или уйти на такое расстояние, где детектор уже не видит объект, и свет может быстро потухнуть, а человек останется в темноте.

Общие сведения

В европейских странах лампочка с датчиком движения является очень распространённой. В России и граничащих с ней странах такой прибор ещё не используется повсюду, но с каждым днём набирает всё большую популярность.

Виды лампочек

В наше время на прилавках магазина можно встретить большое количество источников света со встроенным датчиком движения. Все они очень похожи друг на друга, но имеют ряд особенностей. Главная их отличительная черта — конструкционные характеристики. По ним лампы разделяют на такие виды:

1. С колбой, которая по форме напоминает грушу. У таких источников света имеется самый популярный вид цоколя. Благодаря этому лампа подходит практически ко всем осветительным приборам, установленным не только в квартирах и домах, но и в производственных цехах.
2. Линейные. Эти лампочки имеют продолговатую форму и длину более метра. Их используют в офисах или домах для освещения всего помещения или отдельной его части. Благодаря форме лампа может охватывать большую часть территории и качественно освещать её.
3. Корпус, напоминающий кукурузу. Такие источники света широко применяются для работы в условиях низких температур и при плохой погоде. Они отличаются надёжностью, долговечностью и высокой яркостью свечения.

Кроме этого, лампы со встроенными датчиками, которые реагируют на движение, делятся по способу расположения главных деталей. Среди них выделяются следующие виды:

1. Внешние. В таких приборах для освещения территории датчик движения расположен снаружи колбы. Он надёжно прикрыт небольшой выступающей частью и хорошо работает даже при самых плохих погодных условиях.
2. Внутренние. Для этих ламп характерна установка датчика внутри колбы. Внешние источники света практически не отличаются от стандартных аналогов, поэтому часто применяются для установки в открытые осветительные приборы.

Достоинства и недостатки

Устройства с датчиками имеют множество преимуществ по сравнению с обыкновенными лампами. Это даёт возможность применять их повсюду и не бояться негативных последствий. К достоинствам подобных ламп относятся:

1. Возможность включения осветительного прибора без непосредственного контакта с ним.
2. Оснащённость стандартным цоколем, что позволяет устанавливать такие источники света в любой светильник.
3. Устройства имеют те же характеристики, что и стандартные модели.
4. Возможность без подключения к электросети реализовать все функции датчика движения.
5. Лёгкость монтажа и простота замены неработающего прибора на новый.
6. Светит так же ярко, как и любые другие лампочки.
7. Из-за периодического отключения света, происходящего при отсутствии движения, достигается минимальное потребление электроэнергии.
8. Уменьшаются финансовые затраты на электроэнергию.

Среди недостатков выделяются следующие:

1. Повышенная чувствительность источника света, приводящая к избыточному срабатыванию.
2. Реагирует не только на движение человека, но и животного, а также неодушевлённого предмета или устройства (например, автомобиля).
3. При сильном ветре и плохой погоде лампочка может гореть без перерыва и выключений.
4. Требует правильного расположения. В противном случае лампа может некорректно работать и быстро выйти из строя.

Конструкция и принцип действия

Датчик, срабатывающий на движение, который встроен в конструкцию лампы, реагирует на все перемещения в радиусе своего действия. Он работает в инфракрасном диапазоне и улавливает любые изменения фона излучения. Если в зоне действия прибора появится живое или неодушевлённое тело, излучающее тепло, то аппарат сработает и автоматически включит свет.

Инфракрасный аппарат снабжён светодиодами, которые располагаются в различной последовательности и формируют лампочки любых размеров. Радиус действия устройства составляет от 6 до 8 метров. Этого будет достаточно только в том случае, если осветительный прибор расположен в правильном месте.

Топ лучших производителей ламп с датчиками

Одним из первых в этом сегменте светотехнического рынка появился производитель из Китая Feron. Известны такие модели этой торговой марки, как AL-559 и FN1200. Их основное достоинство — мощный световой поток.

Качественные светодиодные светильники, оснащенные датчиками движения, производит немецкая фирма Steinel. Это надежные модифицированные модели ламп с инфракрасными датчиками движения RS 16L, RS LED D1.

Популярны светодиодные лампы с таким датчиком, выпущенные польским производителем Kanlux.

Осветительный прибор, оснащенный СВЧ датчиком движения. Модель TYBIA LED 38W-NW-SE 24641 предназначена для внутреннего монтажа мощностью 38 W

Компания из Германии Euroelectric выпускает отличные светильники с сенсорами. У нас известна линейка ламп ST от этого производителя. Так, модель ST-69-2 — хороший вариант для монтажа на стену дома. Она работает в широком температурном диапазоне — от -20 °С до +40.

Компания Hardt (Польша) поставляет на рынок специальные лампы с датчиками для ЖКХ во влаго- и пылезащитном исполнении. Настенный осветительный прибор Led-Hardt, укомплектован светодиодной лампой, отличается высокой ударопрочностью.

Отличные светильники для освещения домовых территорий, парковок, рекламных щитов выпускает производитель Delux. Здесь производят светодиодные лампы-прожекторы с датчикам движения как узконаправленные, так и заливающего света со степенью защиты IP65.

Примером хорошей универсальной мини-лампы, работающей от батареек, является модель Mighty Light, выпущенная в Китае. Она имеет фотодатчик и встроенный датчик движения. Оснащена водостойким корпусом. Способ установки светильника — беспроводный.

Преимущества и недостатки лампочек с ДД

Преимущества:

1. Низкое энергопотребление: в несколько раз меньше обычных ламп накаливания;
2. Самый высокий срок эксплуатации, до пятидесяти тысяч часов или 10 лет постоянной работы;
3. Отсутствие вредных выбросов;
4. Конструкция со стандартным цоколем позволяет использовать без переходников в обычных патронах;
5. Стильный дизайн;
6. Экономичны, работа во время движения позволяет экономить каждому потребителю 40—50% расходов на оплату электроэнергии;
7. Повышает комфорт квартир, используя систему автоматического включения света и точной настройкой параметров работы;
8. Универсальное использование — применяются для разных видов помещений и в любых местах на улице.

Недостатки:

1. Высокая цена;
2. Сбои в чувствительности датчиков, из-за перегрузки в электросетях;
3. Ложное срабатывание на любой источник движения и тепла от систем отопления.

Светильник с датчиком движения для квартиры имеет больше достоинств, чем недостатков, поэтому в перспективе он будет продолжать вытеснять обычные лампы накаливания из потребительского пространства.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Подключение нескольких приборов в цепь

Если нужно осветить длинный коридор (помещение с нестандартной планировкой) или при малом охвате территории одним датчиком, к схеме подключается еще один детектор движения.

Осторожно! Подключаться второй и последующие устройства должны параллельно к одной фазе. В случае соединения приборов к разным фазам произойдет короткое замыкание

Инструкция по присоединению дополнительных датчиков:

1. Обесточить цепь;
2. Объединить L-кабеля датчиков движения и электрощитка;
3. Подсоединить красные кабеля электроприборов и коричневый кабель от лампы;
4. Объединить все нулевые кабеля (от лампы, датчиков и щитка);
5. Подключить к электросети, проверить работоспособность.

Схема подключения нескольких датчиков

Совет! Для подключения бытовых устройств к осветительным приборам (прожекторам) с высокой мощностью лучше использовать подключение через контактор (с катушкой на 220В). Фаза подключается к контактору от датчика и щитка, а нагрузка датчика — к контактору. Эта схема позволит выдержать мощность прожектора.

Как работает инфракрасное устройство?

Инфракрасный прибор контроля движения ещё иначе называют пассивным. Если сравнить грубо, то можно ассоциировать его с термометром. Он срабатывает, когда в зону его действия попадает источник тепла.

Но для работы такого устройства понадобятся ещё дополнительные настройки. Например, вы установили такое инфракрасное устройство, и настроили его на появление взрослого человека. Если в помещение войдёт ребёнок, датчик может не сработать. Температура тела у всех одинаковая, а вот количество тепла, которые изучают взрослый человек и ребёнок, разные. Выставить в этом случае прибор на самый минимум тоже не выход из ситуации, он тогда начнёт реагировать на любую вбегающую в помещение кошку или собаку. В этом и заключается недостаток инфракрасных моделей – им потребуется тщательная ручная настройка. Ещё один минус этого датчика в том, что он ложно срабатывает на приборы обогрева, работающие в помещении.

Но такой датчик обладает и рядом преимуществ:

Подробнее об инфракрасном датчике в этом видео:
