Введение. Основные формулы
Для начала немного информации для общего развития. Освещённость поверхности – величина, равная отношению светового потока, падающего на малый участок поверхности, к площади этой поверхности. Освещённость измеряется в люксах (лк) Ниже приведена формула:
Тогда из данной формулы несложно выразить световой поток:
Именно на основании вышеуказанной формулы и будет производиться дальнейший расчёт.
Для расчёта количества светильников нам необходимо преобразовать формулу, чтобы учесть необходимые параметры. Вот как будет выглядеть нужная нам формула:
Мы видим, что в новой формуле добавились новые параметры, но и старые при этом сохранились:
- ФN в отличие от Ф – это световой поток от одного светильника, лм.
- N – количество светильников, шт.
- К, Z и η – коэффициенты, но о них немного позже.
То есть по данной формуле мы можем рассчитать световой поток одного светодиодного светильника, а затем выбрать его марку.
Общая методика расчета
Расчетом параметров осветительной системы занимается инженер-электрик (проектировщик). Он может выполнить эту работу одним из трех способов:
- через коэффициент использования потока света;
- установки удельной мощности;
- точечным.
Первым способом рассчитывается общее (равномерное) освещение рабочих поверхностей, расположенных в горизонтальной плоскости. В процессе работы вычисляется коэффициент для отдельно взятого помещения. В методике учитываются геометрические размеры производственного участка и степень светового отражения поверхностей.
Расчет через удельную мощность. Способ светотехнического расчета через удельную мощность используется только для предварительной прикидки установленной мощности осветительных установок, так как дает весьма приближенный результат.
Такие данные часто требуются для заполнения опросных листов, которые используются при получении технических условий или при составлении сметной стоимости монтажа осветительной системы предприятия.
Точечный метод. Такой способ пригоден для расчета освещения – локализованного и общего – при наличии осветительных приборах прямого света. На него не влияет пространственная ориентация анализируемой поверхности. Освещенность подсчитывают в каждой точке поверхности для каждого источника света в отдельности.
Как рассчитать алгоритм
Расчет освещения участков производственных предприятий производится в следующей последовательности:
- выбирается система освещения;
- обосновывается нормированная освещенность каждого рабочего места;
- выбирается наиболее рациональный и экономичный светильник;
- оцениваются коэффициенты неравномерности освещения, запаса освещенности, отражения поверхностей, находящихся внутри помещения.
После этого рассчитываются:
- индекс помещения;
- коэффициент использования светового потока;
- необходимое количество светильников;
- На заключительном этапе выполняется чертеж или эскиз, на котором размечается расположение всех светильников.
Искусственный свет от люминесцентных ламп на производстве
А чтобы люминесцентные приборы долго светили и давали свет, установленной производителем яркости, необходимо использовать – дроссель для люминесцентных ламп.
Охрана Труда
Расчёт освещения

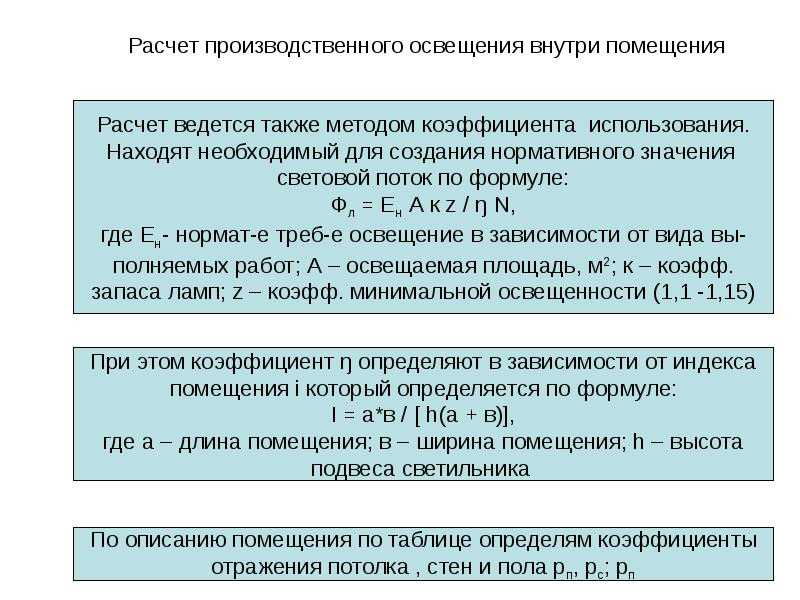

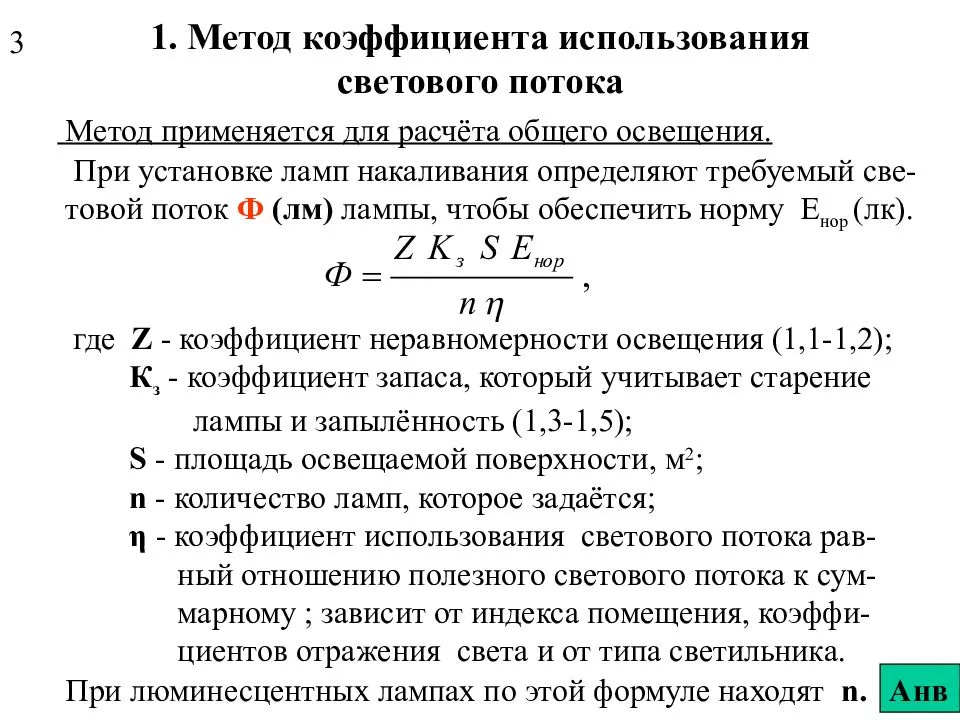

Метод коэффициента использования

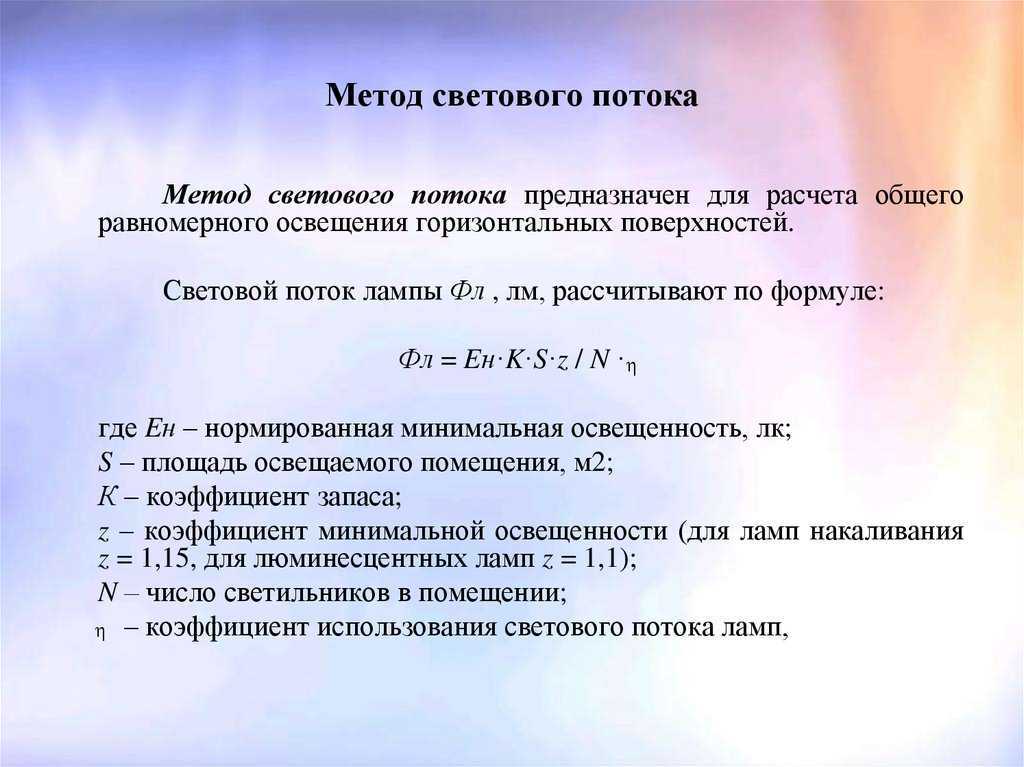

Метод коэффициента использования даёт возможность определить световой поток ламп, необходимый для создания заданной средней освещённости при общем равномерном освещении с учётом света, отражённого стенами и потолком.
Расчётные формулы:
где F —световой поток ламп, лм;
Е — минимальная освещённость, лк;
k — коэффициент запаса;
η — коэффициент использования светового потока ламп (в долях единицы), т. е. отношение потока, падающего на расчётную поверхность, к суммарному световому потоку всех ламп;
S —площадь помещения, м2;
z — отношение средней освещённости к минимальной (коэффициент z вводится только при расчёте минимальной освещённости);
п — число светильников.
Коэффициент использования зависит от характеристики светильника (светораспределения и к. п. д.), размеров помещения и коэффициентов отражения стен и потолков.
Значения коэффициентов использования для различных светильников с лампами накаливания находятся по таблицам, имеющимся в каталогах на осветительные приборы.
Коэффициенты, отражения стен ρc и потолка ρn приведены в следующей таблице:
Размеры помещения характеризуются следующим показателем (индексом) помещения:
где h — расчётная высота подвеса светильника над рабочей поверхностью, м;
S —площадь помещения, м2;
А и В — стороны помещения, м.
Величина коэффициента z зависит от типа светильника и отношения L к h; L — расстояние между светильниками, м; h — расчётная высота подвеса светильника, м.
Значения коэффициента z
Расчёт освещения но методу коэффициента использования производится в следующем порядке:
1) находим по таблице нормативную освещённость для данного помещения;
2) выбираем тип и число светильников;
3) определяем индекс помещения i и коэффициенты отражения потолка (ρп ) и стен ( ρс).
4) находим коэффициент z (только при расчёте на минимальную освещённость);
5) определяем коэффициент использования светового потока для принятого типа светильника;
6) вычисляем световой поток F одной лампы в лм и по нему выбираем лампу, световой поток которой близко подходит к расчётному.
Пример расчёта
Дано: конторское помещение площадью 20 × 6 м, высотой 3,2 м; потолок побелённый, стены светлые, окна без штор.
Расчётная высота подвеса светильника h=2 м, напряжение сети 220 в; коэффициент запаса k=1,3.
1) Для конторского помещения E = 75 лк.
2) Берём 16 светильников типа «Люцетта» цельного стекла, располагаемые в два ряда; расстояние между светильниками равно 3 м.
3) Находим индекс помещения
По таблице определяем коэффициенты отражения потолка и стен: ρп =70%; ρс=50%.
4) При отношении L : h = 1,6 коэффициент z = 1,2.
5) Зная i, ρn и ρс находим для светильника «Люцетта» коэффициент использования η = 0,5.
6) Определяем световой поток одной лампы
По таблице выбираем лампу накаливания мощностью 150 вт, имеющую световой поток 1845 лм.
Метод удельной мощности
Метод удельной мощности — наиболее упрощённый способ расчёта освещения.
Удельная мощность, т. е. мощность ламп, отнесённая к единице площади, вт /м2 — важный показатель осветительной установки, он может служить, в однотипных условиях, критерием для определения мощности ламп.
Инженером Кноррингом были составлены таблицы значений удельной мощности в зависимости от освещённости, типа светильника, высоты подвеса и площади помещения для напряжения сети 220 в и коэффициента запаса k=1,3.
Пользуясь таблицами, можно подсчитать установленную мощность осветительной установки, для чего значение удельной мощности (р), найденное для конкретных условий, необходимо умножить на площадь помещения.
Мощность каждой лампы находят делением общей установленной мощности на принятое количество ламп.
Точечный метод
Точечный метод расчёта, основанный на известном соотношении между освещённостью Е и силой света I, довольно кропотлив и применяется в основном только для определения минимальной освещённости локализованного и местного освещения, для определения освещённости ответственных помещений и для проверочные расчётов.
Световые величины и единицы
Световой поток — мощность светового излучения, т. е. видимого излучения, оцениваемого по световому ощущению, которое оно производит на глаз человека. Световой поток измеряется в люменах.
Например лампа накаливания (100 Вт) излучает световой поток, равный 1350 лм, а люминесцентная лампа ЛБ40 — 3200.
Один люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света равной одной канделе, в телесный угол, величиной в один стерадиан (1 лм = 1 кд·ср).
Полный световой поток, создаваемый изотропным источником, с силой света одна кандела, равен 4π люменам.
Существует и другое определение: единицей светового потока является люмен (лм), равный потоку, излучаемому абсолютно черным телом с площади 0,5305 мм 2 при температуре затвердевания платины (1773° С), или 1 свеча·1 стерадиан.
Сила света — пространственная плотность светового потока, равная отношению светового потока к величине телесного угла, в котором равномерно распределено излучение. Единицей силы света является кандела.
Освещенность — поверхностная плотность светового потока, падающего на поверхность, равная отношению светового потока к величине освещаемой поверхности, по которой он равномерно распределен.
Единицей освещенности является люкс (лк), равный освещенности, создаваемой световым потоком в 1 лм, равномерно распределенным на площади в 1 м 2 , т. е. равный 1 лм/1 м 2 .
Яркость — поверхностная плотность силы света в заданном направлении, равная отношению силы света к площади проекции светящейся поверхности на плоскость, перпендикулярную тому же направлению.
Единица яркости — кандела на квадратный метр (кд/м 2 ).
Светимость (светность) — поверхностная плотность светового потока, испускаемого поверхностью, равная отношению светового потока к площади светящейся поверхности.
Единицей светимости является 1 лм/м 2 .
Единицы световых величин в международной системе единиц СИ (SI)
| Наименование величины | Наименование единицы | Выражение через единицы СИ (SI) | Обозначение единицы | |
| русское | между- народное | |||
| Сила света | кандела | кд | кд | cd |
| Световой поток | люмен | кд·ср | лм | lm |
| Световая энергия | люмен-секунда | кд·ср·с | лм·с | lm·s |
| Освещенность | люкс | кд·ср/м 2 | лк | lx |
| Светимость | люмен на квадратный метр | кд·ср/м 2 | лм·м 2 | lm/m 2 |
| Яркость | кандела на квадратный метр | кд/м 2 | кд/м 2 | cd/m 2 |
| Световая экспозиция | люкс-секунда | кд·ср·с/м 2 | лк·с | lx·s |
| Энергия излучения | джоуль | кг·м 2 /с 2 | Дж | J |
| Поток излучения, мощность излучения | ватт | кг·м 2 /с 3 | Вт | W |
| Световой эквивалент потока излучения | люмен на ватт | кд·ср·с 3 | ||
| кг·м 2 |
лм/Вт
lm/W
Поверхностная плотность потока излучения
ватт на квадратный метр
кг/с 3
Вт/м 2
W/m 2
Энергетическая сила света (сила излучения)
ватт на стерадиан
кг·м2/(с 3 ·ср)
Вт/ср
W/sr
Энергетическая яркость
ватт на стерадиан-квадратный метр
кг/(с 3 ·ср)
Вт/(ср·м 2 )
W/(sr·m 2 )
Энергетическая освещенность (облученность)
ватт на квадратный метр
кг/с 3
Вт/м 2
W/m 2
Энергетическая светимость (излучаемость)
ватт на квадратный метр
кг/с 3
Вт/м 2
W/m 2
Примеры:
| Тип лампы | Мощность, Вт | Световой поток, лм | Примерная сила света, кд |
| Свеча | 1 | ||
| Лампа накаливания Б235-245-100 | 100 | 1380 | 100 |
| Лампа люминесцентная ЛБ 40 | 40 | 2800 | |
| Ртутная лампа высокого давления ДРЛ 250 | 250 | 13000 | |
| Обычный светодиод | 0,015 | 0,001 | |
| Сверхяркий светодиод | 5 | 3 |
ЭЛЕКТРОТЕХНИЧЕСКИЙ СПРАВОЧНИК» Под общей ред. профессоров МЭИ В.Г. Герасимова и др. М.: Издательство МЭИ, 1998
Источник
Алгоритм определения количества светильников
Вычисляем площадь помещения: S = a × b .
Определение индекса помещения: φ = S / ( h — Кз ) * ( a + b ).
Определяем коэффициент использования осветительной установки по таблицам, приведенным для различных серий светильников, исходя из значений коэффициентов отражения и индекса помещения.
Определение требуемого количества светильников: N = ( E * S) / ( U * n * Фл * Кз)
Е – требуемая освещенность горизонтальной плоскости, Лк.
S – площадь помещения, м2
Кз– коэффициент запаса. Он учитывает снижение яркости свечения по причине износа и/или загрязнения элементов осветительного прибора, а также загрязнения поверхностей помещения.
U – коэффициент использования осветительной установки.
Фл – световой поток одной лампы, Лм.
n — число ламп в одном светильнике.

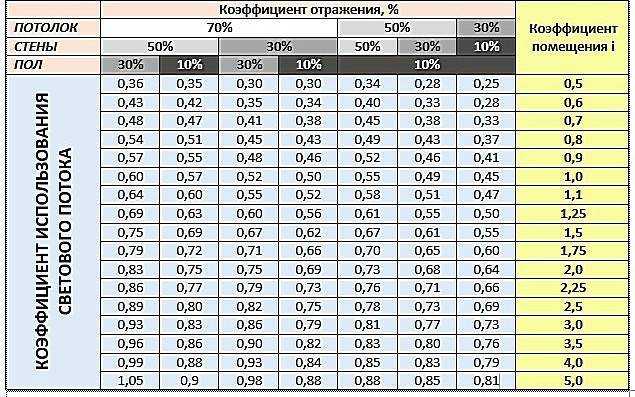

Вспомогательные таблицы для расчета освещенности
| потолок | 0,8 | 0,7 | 0,7 | 0,5 | 0,5 | 0,5 | |
| стены | 0,5 | 0,5 | 0,3 | 0,5 | 0,3 | 0,3 | |
| пол | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,1 | |
| Индекс помещения | 0,60 | 0,33 | 0,32 | 0,25 | 0,3 | 0,24 | 0,24 |
| 0,80 | 0,41 | 0,39 | 0,32 | 0,36 | 0,3 | 0,29 | |
| 1,00 | 0,47 | 0,45 | 0,38 | 0,42 | 0,35 | 0,34 | |
| 1,25 | 0,53 | 0,51 | 0,44 | 0,47 | 0,41 | 0,39 | |
| 1,50 | 0,58 | 0,55 | 0,48 | 0,51 | 0,45 | 0,43 | |
| 2,00 | 0,65 | 0,62 | 0,56 | 0,57 | 0,52 | 0,49 | |
| 2,50 | 0,7 | 0,67 | 0,61 | 0,61 | 0,56 | 0,53 | |
| 3,00 | 0,64 | 0,71 | 0,65 | 0,64 | 0,6 | 0,56 | |
| 4,00 | 0,79 | 0,75 | 0,7 | 0,68 | 0,64 | 0,6 | |
| 5,00 | 0,83 | 0,78 | 0,74 | 0,71 | 0,68 | 0,62 |
Таблица коэффициентов отражения
| Плоскость из материалов с высокой отражаемостью | 0,8 |
| Плоскость с белой поверхностью | 0,7 |
| Плоскость со светлой поверхностью | 0,5 |
| Плоскость с серой поверхностью | 0,3 |
| Плоскость с темной поверхностью | 0,1 |
Нормы освещенности помещений в Люксах
Пример расчета
Допустим, у нас есть помещение размерами 10 м на 20 м, с потолками высотой 4,2 м, высота расчетной плоскости hР=0,8 м. Пыли в нем выделяется мало. Стены у нас серые, по оттенку ближе к темному, тогда рС=30%, потолок бетонный, тоже серый, но светлее чем стены, поэтому рП=50%, расчетная рабочая плоскость темная – рР=10%. В плане указано, что планируется освещать светильниками типа «Астра» с лампами накаливания, нужно создать освещенность в 50 Лк. Светильники будут подвешены на расстоянии 0,5 м от потолка. k запаса в малозапыленном помещении для ламп накаливания равен 1,3
Тогда:
hр=4,2-0,8-0,5=2,9 м.
Светильник «Астра» имеет косинусное распределение света. Форма распределения света влияет на количество светильников исходя из таблицы
Определение количества светильников
Оптимальным относительным расстоянием между светильниками в этом случае является 1,6
Тогда L = 2,9*1,6= 4,64 м.
Чтобы посчитать число рядов светильников нужно разделить ширину помещения на расстояние L:
Na=10/4,64=2,15, округлим до ближайшего число – 2 ряда.
Число светильников в ряде – делим длину помещения на L:
Nb=20/4,64=4,31, округляем до целого – 4 светильника в два ряда.
Итого 8 светильников, чтобы их разместить нужно:
A=10, B=20
L0=4,6м,
(10-4,6)/2=2,7 метра – расстояние от длинной стены до светильника.
Так как у нас 4 светильника в ряд на расстоянии 4,6 метра:
(20-18,4)/2=0,8 расстояние от короткой стены до светильника.
Индекс помещения:
I=(10*20)/2,9*(10+20)=2,29
Из таблицы выбираем значение светового потока, при наших коэффициентах отражений – это 0,6
Ф=50*1,3*1,15*200/8*0,6=3115 Лм – нужно получить от одной лампы.
Это значит, что каждый светильник должен быть порядка 250–300 Вт, если установлены лампы накаливания и порядка 30–35 Вт, если установлены светодиоды.
Заказать расчет освещения
Что нужно знать о методе
Для нашего метода вычислений требуется знать следующие виды параметров:
показатель запаса (k). Он учитывает запыленность, из-за чего происходит уменьшение светового потока, испускаемого лампочками (см. таблицу);
Параметры показателя запаса (k)
- показатель уровня минимального светового обеспечения (Z ). Для него характерна неравномерность подсветки. Является функцией большинства переменных. Z зависит от расстояния между лампами к расчетной высоте (L / h);
- показатель применения светового потока (h). Чтобы его найти, необходимо использовать индекс помещения (i ), а также предполагаемые величины отражения для имеющихся в помещении поверхностей (для пола rр, потолка rп и стен rс).
В данной ситуации для определения h, необходимо знать примерные показатели для разных поверхностей. Для светлых комнат:
- rп = 70%;
- rс = 50%;
- rр = 30%.
Для комнат с незначительными выделениями пыли:
- rп = 50%;
- rс = 30%;
- rр = 10%.
Для помещений с высоким уровнем запыленности:
- rп = 30%;
- rс = 10%;
- rр = 10%.
При этом индекс помещения можно рассчитать по следующей формуле:
Формула определения индекса помещения
где В, А, h являются шириной, длиной и расчетной высотой. Для определения расчетной высоты используют такую формулу:
Вычисление расчетной высоты
где:
- H — геометрическая высота конкретного пространства;
- hсв — масса светильника;
- hp — высота имеющейся рабочей поверхности.
Правильно рассчитав искомые величины, вы сможете использовать метод КИСП для любых типов помещений и светильников.
Особенности способа
КИСП хорош для использования в тех ситуациях, когда следует произвести расчет для равномерного и горизонтального освещения общего плана при применении осветительных приборов различного вида. Этим методом можно высчитать уровень светового обеспечения лампы, требуемый для организации средней освещённости в заданной ситуации, когда имеется равномерное освещение
Обратите внимание! Данный расчет учитывает свет, который был отражен поверхностью потолка и стен при равномерном общем типе освещения. Суть способа расчета коэффициента использования для светового потока состоит в том, что для каждого определенного помещения необходимо вычислить свой КИСП
Он рассчитывается по следующим критериям:
Суть способа расчета коэффициента использования для светового потока состоит в том, что для каждого определенного помещения необходимо вычислить свой КИСП. Он рассчитывается по следующим критериям:
- главные параметры комнаты;
- отделочный материал, который применялся для окончательной обработки стен и потолков. Исходя из вида поверхности потолка и стен, будут определяться их светоотражающие свойства.
Любое сооружение имеет ограниченный освещаемый объем. Он ограничивается поверхностями (стены, потолок и т.д.), которые способны отражать часть светового излучения, что падает на них от осветительного прибора. Проводя данный расчет, следует знать, что в качестве отражающих поверхностей будут выступать:
- потолок;
- четыре стены;
- электрооборудование, которое размещено в комнате.
Таким образом, когда пространство ограничивается поверхностями, обладающими высокими показателями коэффициента отражения, отраженная их составляющая также будет достаточно большой. Поэтому учет этот составляющей обязательно необходим, чтобы расчет, в конечном итоге, получился правильным.
К особенностям, а также основным недостаткам, данного метода стоит отнести следующие моменты:
- расчет этот достаточно трудоемкий и человек, который не сильно «дружит» с математикой, может с ним и не справиться;
- методом можно рассчитать лишь параметры светового потока внутри помещения, т.е. для системы внутреннего освещения.
Теперь более детально рассмотрим алгоритм проведения расчетов с помощью применения коэффициента светового потока.
Задача №1 – расчёт мощности светильника
Я столкнулся c первой задачей. То есть я решил, каким образом будут располагаться светильники и для осуществления моей задумки, я расположил девять светильников в виде буквы «П»:
Соответственно мне необходимо было определить, каким световым потоком должен обладать светильник, чтобы обеспечить требуемую освещённость на кухне, а по световому потоку выбрать марку и модель светильника.
Для расчёта требуемого количества светильников нам необходимо знать нормативную освещённость, которая устанавливается СНиП 23-05-95* – «Искусственное и естественное освещение». Согласно данного СНиПа для кухни Ен=150 лк
Площадь моей кухни равна 5 кв.м, S=5
Количество светильников: N=9
Теперь осталось разобраться с коэффициентами:
К
– коэффициент запаса, также как и нормативная освещённость принимается по СНиП 23-05-95 (для жилых помещений 1,4 – 1,5), я принял К=1,4
Z
– коэффициент неравномерности, принимается в зависимости от типа ламп и находится в пределах 1,0-1,2, для светодиодных светильников допускается принять Z=1,0
η
– коэффициент использования светового потока, зависит от индекса помещения, отражающих поверхностей и типа ламп. Вообще данный коэффициент принимается по специальным таблицам, их можно найти на сайтах производителей ламп. На данный момент, я смог найти таблицы только для люминесцентных и ртутных ламп, всё-таки светодиодные лампы только набирают обороты, и информации для расчётов практически нет, но при всём этом, одну из таких таблиц активно используют сайты, продающие светодиодное оборудование: вот один из них – https://diode-system.com/kak-rasschitat-kolichestvo-svetilnikov.html А если используют профессионалы, то почему бы не воспользоваться и нам?
Таблица коэффициентов использования светового потока:
Теперь нужно понять, как ей пользоваться. Мы видим, что коэффициент использования светового потока зависит от индекса помещения и от коэффициентов отражения поверхностей потолка, стен и пола. Для коэффициентов отражения приведены наиболее распространённые варианты. Например: схема 0,7-0,5-0,3 (четвёртый столбик таблицы) соответствует помещению с белым потолком, светлыми обоями, и напольным покрытием, которое темнее обоев (это наиболее распространённый вариант)
Примерные коэффициенты отражения приведены в таблице ниже:
Согласно таблицы, для моей кухни подойдёт схема 0,7-0,5-0,3
Теперь рассчитаем индекс помещения
–i . Этот параметр напрямую зависит от габаритов помещения и высоты рабочей поверхности. Если рабочей поверхностью считают стол, то обычно hраб=0,8 м. Для кухни рабочей поверхностью является: стол, плита, столешница, мойка, а они, как правило, имеют высоту 0,8-1,0 м, поэтому я принимаю hраб=0,8 м
Что нужно знать о методе
Для нашего метода вычислений требуется знать следующие виды параметров:
показатель запаса (k). Он учитывает запыленность, из-за чего происходит уменьшение светового потока, испускаемого лампочками (см. таблицу);
Параметры показателя запаса (k)
- показатель уровня минимального светового обеспечения (Z). Для него характерна неравномерность подсветки. Является функцией большинства переменных. Z зависит от расстояния между лампами к расчетной высоте (L / h);
- показатель применения светового потока (h). Чтобы его найти, необходимо использовать индекс помещения (i), а также предполагаемые величины отражения для имеющихся в помещении поверхностей (для пола rр, потолка rп и стен rс).
В данной ситуации для определения h, необходимо знать примерные показатели для разных поверхностей. Для светлых комнат:
- rп = 70%;
- rс = 50%;
- rр = 30%.
Для комнат с незначительными выделениями пыли:
- rп = 50%;
- rс = 30%;
- rр = 10%.
Для помещений с высоким уровнем запыленности:
- rп = 30%;
- rс = 10%;
- rр = 10%.
Формула определения индекса помещения
где В, А, h являются шириной, длиной и расчетной высотой. Для определения расчетной высоты используют такую формулу:
Вычисление расчетной высоты
- H — геометрическая высота конкретного пространства;
- hсв — масса светильника;
- hp — высота имеющейся рабочей поверхности.
Правильно рассчитав искомые величины, вы сможете использовать метод КИСП для любых типов помещений и светильников.
Проектирование освещения
Главная / Полезная информация / Проектирование освещения
- Расчет освещенности методом коэффициентов использования
- Таблица рекомендуемых уровней освещенности
- Таблица коэффициентов отражения
- Таблица характеристик люминесцентных ламп
- Таблицы коэффициентов использования 5.1 TLC418 5.2 TLC418 OL 5.3 TLC418-1 5.4 TLC418 W, TLC418 P 5.5 TLC418 CL 5.6 TLC414, TLC414 G, TLC414 GS, TLC414 S, TL414, TL414 G, TL414 GS, TL414 S, TLGR414, TLGR414 G, TLGR414 GS, TLGR414 S 5.7 TLC424, TLC424 G, TLC424 GS, TLC424 S, TL424, TL424 G, TL424 GS, TL424 S, TLGR424, TLGR424 G, TLGR424 GS, TLGR424 S 5.8 TL236 A1, TL236 W1 5.9 TL218 A1, TL218 W1 5.10 TL236 CL1 5.11 TL218 CL1, TL218 OL1 5.12 TL236 OL1 5.13 TLG136, TLG158 5.14 TLGP236, TLGP258 5.15 TLGP136 S, TLGP158 S 5.16 TLGP236 S, TLGP258 S 5.17 TLGP236, TLGP258 5.18 TLWP118, TLWP136, TLWP158 5.19 TLWP218, TLWP236, TLWP258 5.20 TL06W-04 218 5.21 TL06W-01 213, TL06W-01 218 5.22 TL08W-01 218, 226 5.23 TL06W-02 213, TL06W-02 218 5.24 TL08W-02 218, 226, TL08W-04 218, 226 5.25 TL08W-03 218, 226 5.26 TL10W-02 226, TL10W-03 226 5.27 TL08W-05 218, 226, TDLS08WL-05 218, 226 5.28 TL10W-04 226, TL20W-03 226 5.29 TL10W-01 226 5.30 TL10W-05 226 5.31 TL10WMH-03 70, 150 5.32 TL20WMH-01 70, 150 5.33 TL30WMH-01 70
Расчет освещенности методом коэффициентов использования
Основные исходные данные
Параметры помещения:
- Длина — a (м), ширина — b (м), высота — h (м)
- Коэффициенты отражения потолка, стен и пола
- Расчетная высота (расстояние между светильником и рабочей поверхностью)
- Тип лампы
- Требуемый уровень освещенности
Вспомогательные материалы:
Таблицы коэффициентов использования Таблица коэффициентов отражения Таблица рекомендуемых уровней освещенности Таблица начального светового потока люминесцентных ламп
Расчетные формулы
Определение площади помещения: S=a • b Определение индекса помещения:
Определение требуемого количества светильников:
Где:
- E — требуемая освещенность горизонтальной плоскости, лк
- S — площадь помещения, м2
- K3 — коэффициент запаса (K3 =1,25)
- U — коэффициент использования установки
- Фл — световой поток одной лампы, лм
- n — число ламп в светильнике
Пример расчета
Офис: подвесные потолки «Байкал», светло-зеленые обои, серый ковролин.
Исходные данные:
Помещение:а = 6 м, b = 5 м, h =3,5 м
Светильник:TLC418
Лампы: люминесцентные 18 Вт, в одном светильнике 4 лампы Фл= 1150 лм
Нормы освещенности: Е = 500 лк на уровне 0,8 м от пола
Коэффициент запаса: K3 = 1,25
Коэффициенты отражения: потолка — 50, стен — 30, пола — 10
Расчет
1. Определяем площадь помещения: S=a • b= 6 • 5=30 м2
2. Определяем индекс помещения:
3. Определяем коэффициент использования, исходя из значений коэффициентов отражения и индекса помещения: U=48
| Потолок | 80 | 80 | 80 | 70 | 50 | 50 | 30 | |
| Стены | 80 | 50 | 30 | 50 | 50 | 30 | 30 | |
| Пол | 30 | 30 | 10 | 20 | 10 | 10 | 10 | |
| i=0,6 | 59 | 42 | 35 | 41 | 39 | 35 | 35 | 31 |
| i=0,8 | 66 | 50 | 43 | 48 | 46 | 42 | 41 | 37 |
| i=1 | 71 | 56 | 48 | 54 | 51 | 47 | 46 | 42 |
| i=1,25 | 77 | 63 | 54 | 60 | 56 | 53 | 52 | 49 |
| i=1,5 | 80 | 68 | 58 | 63 | 60 | 57 | 56 | 52 |
| i=2 | 83 | 73 | 62 | 68 | 63 | 61 | 60 | 57 |
| i=2,5 | 86 | 77 | 65 | 71 | 66 | 64 | 63 | 60 |
| i=3 | 88 | 80 | 68 | 74 | 68 | 67 | 66 | 63 |
| i=4 | 89 | 83 | 70 | 76 | 70 | 68 | 67 | 64 |
| i=5 | 91 | 86 | 72 | 78 | 71 | 70 | 69 | 66 |
4. Определяем требуемое количество светильников:
N = 8,49 ~ 9 светильников
Таблица рекомендуемых уровней освещенности
| 1 | Рабочие кабинеты, офисы | 300 | 500 |
| 2 | Проектные и конструкторские бюро | 500 | 750 |
| 3 | Кабинеты для работы с ПЭВМ | 400 | 500 |
| 4 | Учебные аудитории и классы | 300 | 300 |
| 5 | Кабинеты в медицинских учреждениях | 300 | 300-500 |
| 6 | Конференц-залы | 200 | 500 |
| 7 | Помещения общественного питания | 200 | 200-300 |
| 8 | Торговые залы магазинов | 200-500 | 300-500 |
| 9 | Спортивные залы | 200 | 500 |
| 10 | Коридоры | 75 | 100 |
Таблица коэффициентов отражения
| Потолок | Бетон | 40 |
| Штукатурка | 73 | |
| Плитка подвесного потолка белая | 70 | |
| Плитка подвесного потолка светло-серая | 50 | |
| Стены | Пластик светлый | 60 |
| Гипсокартон белый | 80 | |
| Обои (желтые, бежевые, розовые) | 50 | |
| Обои (голубые, светло-зеленые) | 30 | |
| Обои (красные, коричневые) | 20 | |
| Пол | Плитка однотонная светлая | 30 |
| Паркетная доска светлая | 20 | |
| Паркетная доска темная | 10 | |
| Ламинат светлый (ясень) | 30 | |
| Линолеум светло-серый | 20 | |
| Ковролин однотонный серый | 10 |
Таблица характеристик люминесцентных ламп
| 18 | PHILIPS | TLD 18W/33 G13 | 1150 | 63 |
| PHILIPS | TLD 18W/840 G13 | 1350 | 85 | |
| OSRAM | L 18W/640 G13 | 1200 | 60–69 | |
| OSRAM | L 18W/840 G13 | 1350 | 80–89 | |
| 36 | PHILIPS | TLD З6W/33 G13 | 2850 | 63 |
| PHILIPS | TLD З6W/840 G13 | 3350 | 85 | |
| OSRAM | L 36W/640 G13 | 2850 | 60–69 | |
| OSRAM | L 36W/840 G13 | 3350 | 80–89 | |
| 58 | PHILIPS | TLD 58W/33 G13 | 4600 | 63 |
| PHILIPS | TLD 58W/840 G13 | 5200 | 85 | |
| OSRAM | L 58W/640 G13 | 4600 | 60–69 | |
| OSRAM | L 58W/840 G13 | 5200 | 80–89 |
