Разновидности и характеристики

Разновидности и характеристики

Классификация люминесцентных ламп

Люминесцентные лампы (ЛЛ) делятся на осветительные общего назна­ чения и специальные. К ЛЛ общего назначения относят лампы мощнос­ тью от 15 до 80 Вт с цветовыми и спектральными характеристиками, имитирующими естественный свет различных оттенков. Для классифика­ ции ЛЛ специального назначения используют различные параметры. По мощ­ности их разделяют на маломощные (до 15 Вт) и мощные (свыше80 Вт); потипу разряда — на дуговые, тлеющего разряда и тлеющего свечения;по излучению — на лампы естественного света, цветные лампы, лампы со специальными спектрами излучения, лампы ультрафиолетового излучения; поформе колбы — на трубчатые и фигурные;по светораспределению — с ненаправленным светоизлучением и с направленным, например, рефлек­ торные, щелевые, панельные и др.

У ламп с улучшенным качеством цветопередачи после букв, обозначающих цвет, стоит буква Ц, а при цветопередаче особо высокого качества — буквы ЦЦ. Маркировка ламп тлеющего разряда начинается с букв ТЛ.

Разновидности спектрального состава люминесцентных ламп

Спектральный состав

видимого излучения зависит от состава люминофо­ ра, в соответствии с чем лампы обозначают буквами. Различную цветность можно получить с помощью люминофора — галофосфата кальция в зависи­ мости от цветовой температуры лампы.

Цветовой температурой

называется температура абсолютно черного тела, при которой цвет его излучения совпадает с цветом самого тела (К — Кельвин, Т = t + 273, где Т — температура в К, t — температура в °С).

По спектру излучаемого света

лампы подразделяются:

ЛБ — лампы белого света с цветовой температурой 4200 К, соответству­ ющей цветовой температуре яркого солнечного дня;

ЛХБ — лампы холодно-белого света с цветовой температурой 4800 К;

ЛТБ — лампы тепло-белого света с цветовой температурой 2800 К, соответствующей цветности излучения ламп накаливания;

ЛД — лампы дневного света, имеющие цветовую температуру 6500 К, соответствующую цветовой температуре голубого неба без солнца.

Для осветительных установок,

в которых требуется правильная цветопере­ дача, выпускаются лампы:

ЛЕЦ — лампы естественного (Е) цвета; ЛТБЦ

— лампы тепло-белого (ТБ) цвета; ЛДЦ — лампы дневного (Д) цвета.

Стоящие после обозначения цифры указывают мощность лампы в ваттах. Люминесцентные лампы выпускаются мощностью 8… 150 Вт.

Пример 1.ЛТБ 30 означает: люминесцентная, тепло-белого цвета, мощ­ность 30 Вт. Пример2. ЛБ 20 обозначает: люминесцентная лампа белого цвета мощнос­тью 20 Вт.

Световой поток после 70% средней продолжительности горения снижает­ся до 70% среднего номинального потока. Наиболее долго лампы служат при комнатной температуре и номинальном напряжении. Повышение и понижение напряжения снижают срок службы, но к повышениям напряжения люминесцентные лампы значи­ тельно менее чувствительны, чем лам пы накаливания. Люминесцентные лампы показаны на рис. 14.5.

Раньше их называли: • прямыми (рис. 14.5.а);

. кольцевыми (рис.14.5.6); « U -образными (рис. 14.5.в).

Эти названия нашли отражение в старых обозначениях светильников для люминесцентных ламп. В настоя­щее время все лампы, кроме прямых, называют фигурными (рис. 14.5.б,в).

Технические характеристики наиболее распространенных лампТаблица 14.1

Тип лампы	Мощность, Вт	Световойпоток, лм	Продолжительность горения, ч	Тип цоколя
Лампы люминесцентные ртутные низкого давления
Л6-20	20	1200	7500	Ц2Ш-13/35
ЛБ-40	40	3000
ЛВ-80	80	5220
ЛД-40	40	2340
ЛД-80	80	4070
ЛДЦ-40	40	2100
ЛДЦ-80	80	3610
ЛТБ-40	40	2780
ЛТБ-80	80	4720
ЛХБ-40	40	2780
ЛХБ-80	80	4600

Светодиодные аналоги — как заменить и схема подключения

Светодиодные источники света завоевывают все большую популярность и уверенно вытесняют лампы другого типа, включая и люминесцентные. Можно ли без особых затрат заменить люминесцентное освещение на светодиодное? К примеру, светильники под те же ЛБ 40 практически вечны и все еще установлены во многих организациях и заведениях – зачем под светодиодные покупать новые?

Действительно, незачем. Такой светильник может работать и со светодиодными лампами. Ведь существуют светодиодные аналоги ЛБ 40. Аналоги – имеется в виду по габаритам и конструкции: те же длина, диаметр и цоколи G13.

Принцип работы у них, конечно, иной – ведь они светодиодные. Так что в конструкции самого светильника менять ничего не придется, достаточно просто изменить его электрическую схему, ориентируясь на стандартную схему подключения линейной светодиодной лампочки Т8 с напряжением питания 220 В.

Светильник с ЭмПРА

Изначально схема светильник с ЭмПРА и одним источником света выглядит так:

Доработку производим по следующему алгоритму:

1. Вынимаем стартер (он имеет цоколь и вставлен в патрон).
2. Накоротко замыкаем балласт, на снятие которого можно не тратить время.
3. Откусываем компенсационный конденсатор.

Конечная схема должна выглядеть следующим образом:

Светильник с ЭмПРА и двумя лампами

Изначально схема светильник с ЭмПРА и двумя источниками света выглядит так:

Доработку производим по следующему алгоритму:

1. Вынимаем стартеры.
2. Накоротко замыкаем балласты.
3. Откусываем компенсационный конденсатор.
4. Изменяем схему соединения ламп, чтобы в итоге получилось следующее:

Светильник с ЭПРА

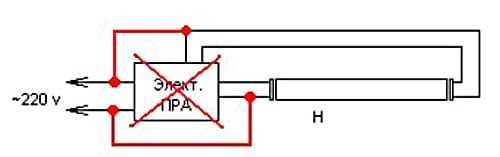

Изначально схема светильник с ЭПРА и одним источником света выглядит так:

Отсоединяем ЭПРА, а провода, ранее подключенные к нему, соединяем по этой схеме (на рисунке отмечены красным). Остальные два изолируем и оставляем свободными.

Конечная схема должна выглядеть следующим образом:

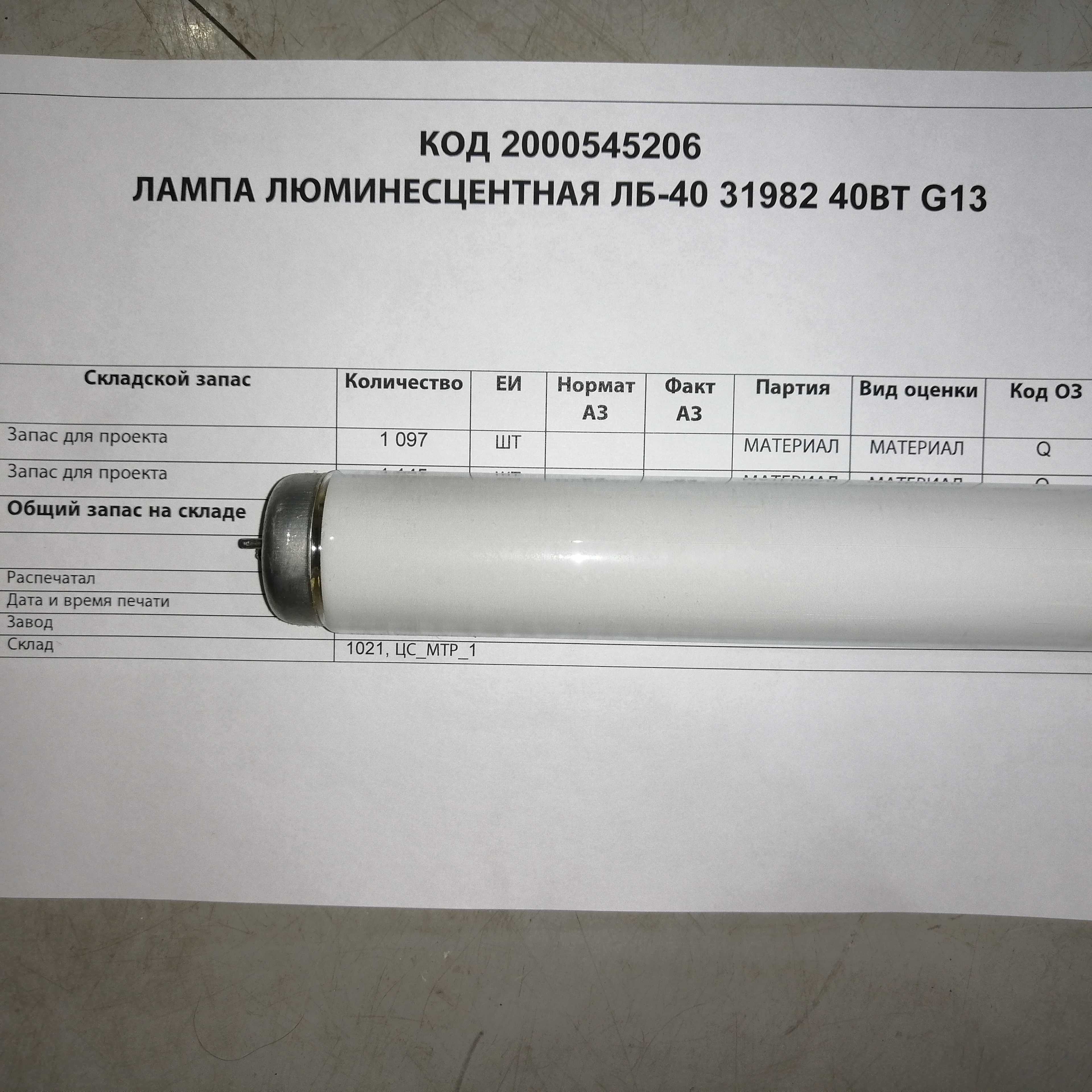

Вот мы и познакомились с линейными люминесцентными лампами ЛБ 40. Теперь мы знаем, что они собой представляют, какими характеристиками обладают и как правильно подключаются. Ну а при необходимости мы легко сможем заменить их на светодиодные того же типоразмера.

Две лампы 36 Вт отсветили нормально, приблизительно по году в советском светильнике на две лампы. Включен постоянно на одну лампу в подъезде дома. Третья при включении пыталась запуститься раз 5 с интервалом 1сек сначала в одном гнезде, потом переставил в соседнее, результат тот же, почернела по краям и сгорели обе нити накала. Стартер при этом щелкал исправно. Коротнул дроссель? Теперь только на выкид?

Здравствуйте! Если светильник на две лампы, то откуда взялась третья? Если лампа почернела по краям – скорее всего менять нужно её. Или она почернела после того как вы её переставили в другое гнездо? Если да, то скорее всего (я думаю что это именно так) нужно менять дроссель. Лучше на электронный ПРА. Но дешевле и легче либо купить готовый светодиодный светильник, например ЭРА LLED-01-16W-4000-W – он по длинне как 36 ваттная люминесцентная лампа, светит ярко, не пульсирует. Либо купить отдельные лампы светодиодные Т8 – они выглядят также как ваши люминесцентные, и по длине такие же, но мощностью обычно меньше — 16-18 ватт. Тогда их можно вставить в имеющиеся светильники, дроссель со стартером отключить и подключить к 220В напрямую.

какие лампы ЛДС подключаются на прямую?

Все люминесцентные лампы (ЛДС) подключаются через электромагнитный (дроссель и стартер) ПРА или электронный ПРА. Напрямую подключаются только линейные трубчатые светодиодные лампы (они аналогичные по формату и размерам).

Преимущества и недостатки

Основные достоинства подробно:

1. Высокий КПД и большая светоотдача, если сравнивать с лампами накаливания, что позволяет экономить энергию.
2. Разные цвета и оттенки – существенный плюс в современных условиях.
3. Спектр излучения ближе к солнечному.
4. Рассеивание света, поток идет по всей колбе, а не только по нити накала.
5. Продолжительный срок службы – производитель гарантирует до 20 тыс. часов. Такой показатель удастся достичь только при условии достаточного качества электропитания и соблюдения количества включений/выключений. То есть, сколько она реально прослужит, зависит от правильности использования.
6. Слабый нагрев, то есть они не будут перегревать плафон, то есть она отвечает нормам пожарной безопасности. Светиться при этом лучше лампы накала.
7. Питание от сети 220В.
8. Подходят для стандартных бытовых осветительных приборов, которые используются в спальне, гостиной, кухне. Установка компактных ламп не требует какой-либо переделки.
9. Небольшой вес лампы, то есть и вся люстра не будет много весить.

Люминесцентные лампы очень экономны

Недостатки:

• Необходимость специальной утилизации –главный минус.
• Мигание, от чего устают глаза. Меньше мигать она будет, если используется балласт.
• Необходимость подключения пускорегулирующего оборудования.
• Лампы достаточно хрупкие.
• Люминофор изнашивается, что приводит к изменению спектра.
• Возможность использование при нормальной температуре. Работать она может только в диапазоне от -40 до + 50 градусов.
• Чувствительность к повышенной влажности.
• Задержка включения – необходимо время для разогрева. То есть они не сразу запускаются и дают тот свет, который способны, через пару минут он становиться ярче.

Схема подключения

Люминесцентные лампы нельзя просто включить в электрическую сеть: чтобы она загорелась, температура электродов должна повыситься и появиться кратковременный импульс высокого напряжения. Для этого используют схему с электромагнитным пускорегулирующим аппаратом (дроссель и стартер), которая была рассмотрена в этой статье.

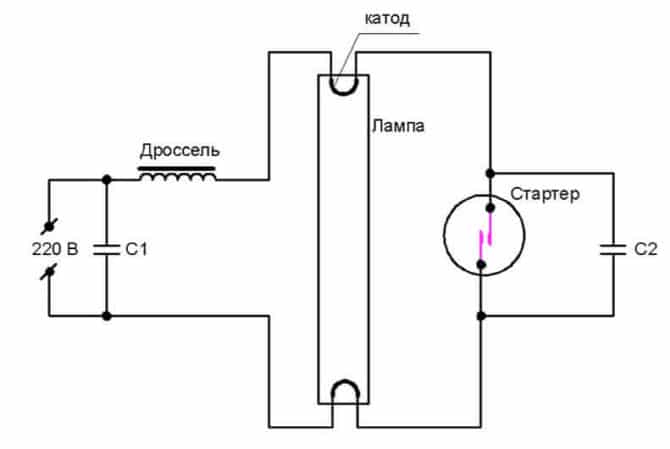

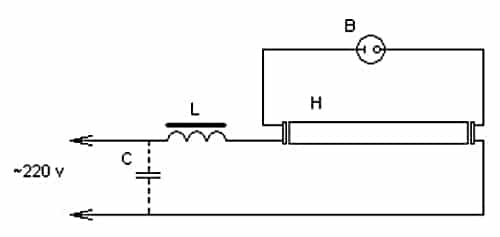

Схема подключения люминесцентной лампы с дросселем и стартером

Зажигание лампы люминесцентной 36w происходит по следующему алгоритму:

• Сразу после подачи напряжения начинает протекать ток через дроссель, правый электрод, стартер, левый электрод. При этом в стартере возникает тлеющий разряд и контакты разогреваются.
• Под действием температуры биметаллический контакт стартера изгибается и соединяется с неподвижным.
• В момент соединения контактов сопротивление стартера резко уменьшается и ток в цепи возрастает.
• За счёт увеличившегося тока электроды начинают разогреваться и испускать электроны. Кроме этого, на дросселе запасается энергия.
• Так как в стартере уже нет тлеющего разряда, контакты остывают и размыкаются.
• Когда контакты стартера разомкнутся, на дросселе увеличивается напряжение за счёт ЭДС самоиндукции. Благодаря этому возникает электрический разряд в парах ртути, и через некоторое время лампа начинает работать в рабочем режиме.

Такая схема включения имеет ряд недостатков:

• невозможность включения при низкой температуре;
• шумы при пуске и во время работы;
• для запуска требуется большое время, которое возрастает с увеличением времени эксплуатации изделия;
• пульсация света во время работы, что негативно сказывается на здоровье зрительной системы.

Подключить изделие можно также по бездроссельной схеме, используя электронный балласт. Схема подключения обычно указывается производителями на его корпусе.

Электронный балласт

Электромагнитный пускорегулирующий аппарат является дросселем с установленным индуктивным сопротивлением, подключается последовательно с лампой дневного света соответствующей мощности. Дроссель, используя самоиндукцию, вырабатывает запускающий импульс и с помощью индуктивного сопротивления ограничивает ток. Положительными характеристиками подобного устройства считаются незамысловатость устройства, значительная надёжность и долгий срок эксплуатации. К отрицательным характеристикам подобной схемы относят:

• Продолжительный по времени пуск, увеличивающийся при постепенном износе. Большее, по сравнению с электронным балластом потребление энергии.
• Наличие низкочастотного гудения.
• Мигание, сказывающееся на утомляемости глаз.
• Лампы дневного света, оборудованные электромагнитным балластом, не разрешается использовать при работе с подвижными частями станков и механизмов.
• Крупные размеры и увеличенная масса.
• В условиях низких температур работа осветительного прибора крайне нестабильна, вплоть до полного отключения.

К концу срока эксплуатации на одном из электродов выгорает паста, обеспечивающая стабильность разряда. Это влечёт увеличение напряжения прибора до уровня, равному напряжению при запуске, что служит причиной постоянного срабатывания стартера. Отсюда возникает всем известное мигание при включении. Вследствие чрезмерного разогрева, через некоторое время один из электродов перегорает. Кроме этого при постоянно продолжающихся рабочих циклах может выйти из строя стартер, вынужденный работать всё время.

2.7. Люминесцентные лампы диаметром 16 мм и 7 мм, работающие только с ЭПРА

Таблица 2.7.1. Люминесцентные лампы диаметром 7 мм

Тип	Мощность, Вт	Цоколь	Цветопередача	Световой поток, лм	Длина l, мм	Диаметр, мм
FM 6 W/860	6	W4.3	1B	310	219	7
FM 6 W/840	6	W4.3	1B	330	219	7
FM 6 W/830	6	W4.3	1B	330	219	7
FM 8 W/860	8	W4.3	1B	500	320	7
FM 8 W/840	8	W4.3	1B	540	320	7
FM 8 W/830	8	W4.3	1B	540	320	7
FM 11 W/860	11	W4.3	1B	680	422	7
FM 11 W/840	11	W4.3	1B	750	422	7
FM 11 W/830	11	W4.3	1B	750	422	7
FM 13 W/860	13	W4.3	1B	860	523	7
FM 13 W/840	13	W4.3	1B	930	523	7
FM 13 W/830	13	W4.3	1B	930	523	7

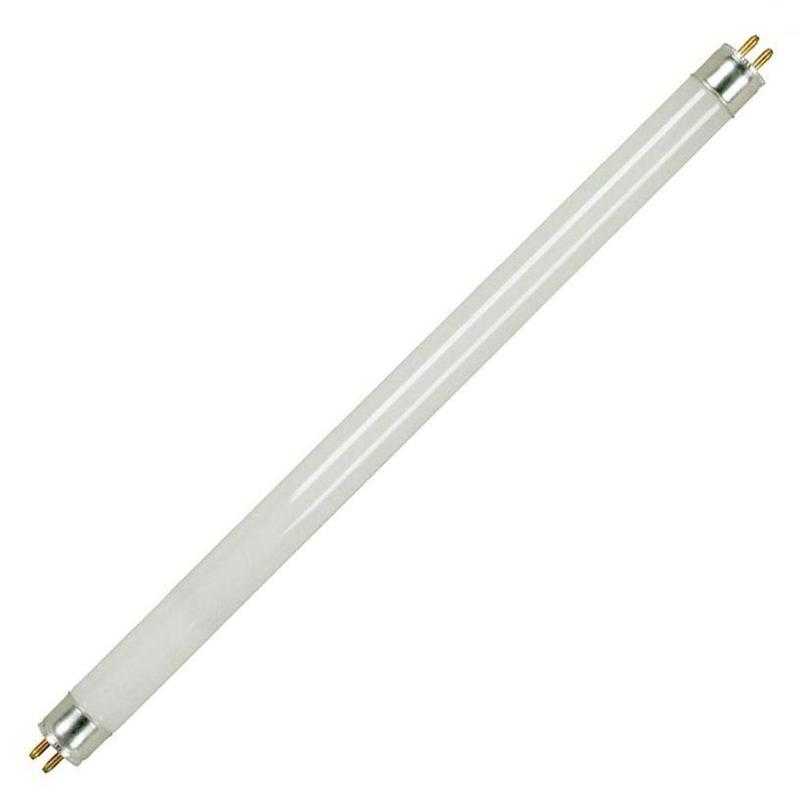

Рис. 15. Люминесцентные лампы диаметром 7 мм

Таблица 2.7.2. Люминесцентные лампы диаметром 16 мм

Тип	Мощность, Вт	Цоколь	Цветопередача	Световой поток, лм	Длина l, мм	Диаметр, мм
FH 14/860	14	G5	1B	1150	549	16
FH 14/840	14	G5	1B	1200	549	16
FH 14/830	14	G5	1B	1200	549	16
FH 21/860	21	G5	1B	1780	849	16
FH 21/840	21	G5	1B	1870	849	16
FH 21/830	21	G5	1B	1870	849	16
FH 28/860	28	G5	1B	2450	1149	16
FH 28/840	28	G5	1B	2580	1149	16
FH 28/830	28	G5	1B	2580	1149	16
FH 35/860	35	G5	1B	3110	1449	16
FH 35/840	35	G5	1B	3250	1449	16
FH 35/830	35	G5	1B	3250	1449	16
FQ 24 W/860	24	G5	1B	1900	549	16
FQ 24 W/840	24	G5	1B	2000	549	16
FQ 24 W/830	24	G5	1B	2000	549	16
FQ 39 W/860	39	G5	1B	3400	849	16
FQ 39 W/840	39	G5	1B	3500	849	16
FQ 39 W/830	39	G5	1B	3500	849	16
FQ 54 W/860	54	G5	1B	4900	1149	16
FQ 54 W/840	54	G5	1B	5000	1149	16
FQ 54 W/830	54	G5	1B	5000	1149	16
FQ 80 W/860	80	G5	1B	7100	1449	16
FQ 80 W/840	80	G5	1B	7300	1449	16
FQ 80 W/830	80	G5	1B	7300	1449	16

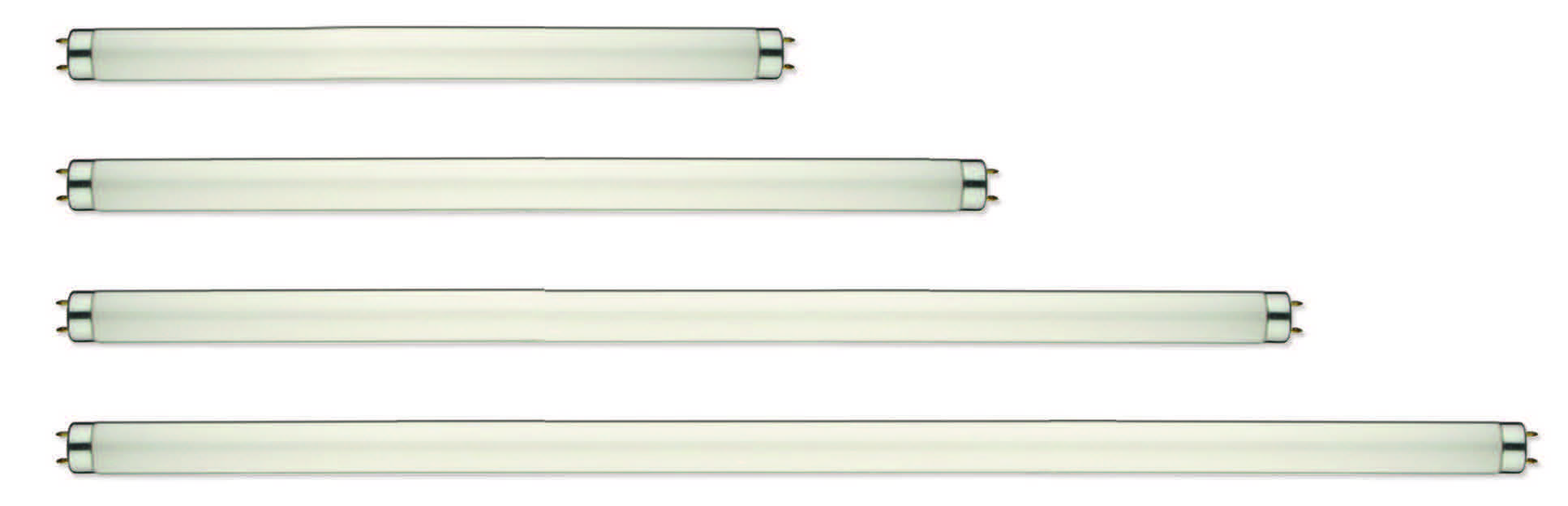

Рис. 16. Люминесцентные лампы диаметром 16 мм

Принцип работы и устройство

Лампочка состоит из таких элементов:

1. Трубка или колба. Этот компонент бывает разным в зависимости от исполнения.
2. Цоколь. Он может быть 1 или 2.
3. Нити накаливания, что расположены внутри.
4. На внутренней поверхности нанесен люминофор – важнейшая деталь.
5. Внутри содержится в вакуумных условиях инертный газ, пары ртути, под стабильным давлением.

Устройство и принцип работы люминесцентной лампы

Когда лампочка включается, между электродами внутри возникает дуговой тлеющий разряд. Газ проводит ток и провоцирует появление УФ излучения. Люминофор поглощает его и воспроизводит заметный для человеческого зрения свет. В подобных источниках применены энергосберегающие технологии. Разряд внутри поддерживает термоэлектронная эмиссия заряженных частиц с поверхностью катода.

Сравнение с другими лампами

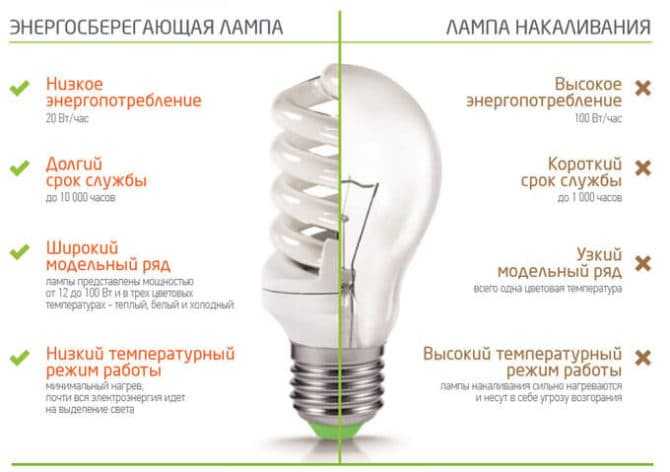

Различие между КЛЛ, светодиодными и лампами накаливания можно увидеть в таблице.

	Накаливания	КЛЛ	светодиодные
Экономичность  (КПД)	4%	20%	30-40%
Срок службы, заявленный производителем	1000 часов	8000 часов	30000 – 50000 часов
Оттенок света	Теплый белый	Любой, от теплого, до холодного	Любой, от теплого, до холодного
Регулировка яркости	Диммером	Нет	Диммером, но только специальным, с отметкой на упаковке
Габариты	Любые	Любые	Любые
Цена	Самые дешевые	В 5 раз дороже	Раньше были намного дороже КЛЛ, сейчас разница почти отсутствует

Таким образом, энергосбережение компактных люминесцентных ламп выше, чем ламп накаливания, но ниже, чем у светодиодных.

сравнительные характеристики ламп

Переделка светильника с электронным ПРА

В современных люминесцентных светильниках пускорегулирующая аппаратура является электронной. С другой стороны, внутри нет стартера. При таком раскладе придется вносить в электрическую схему более существенные изменения.

Как выглядит современный люминесцентный осветительный прибор до преобразования в светильник на светодиодах:

• дроссель;
• провода;
• колодки-патроны в двух боковых частях корпуса.

Электронный балласт для ламп дневного света

И вот первое отличие: следует незамедлительно удалить дроссель, что облегчит вес конструкции в целом. При помощи отвертки или пассатижей открутите все крепления, удалите питающую проводку. К концам трубки следует подвести источник тока напряжением 220 В: один конец — фаза, другой — «ноль».

Однако современные приборы с электронной пускорегулирующей аппаратурой лишены нити накала, а между двумя контактами формируется импульс напряжением. Подать 220 В между жесткосоединенными контактами трудно. Чтобы гарантировать, что подача будет корректной, воспользуйтесь мультиметром. Выберите на нем режим замера сопротивления, затем коснитесь обоих контактов, чтобы получить нужное значение. Итоговая величина должна быть равна или максимально приближена к «0».

Схема подключения ЭПРА

Между выводами LED-светильников есть нить накала с определенным сопротивлением. Когда будет подано напряжение, она начинает накаляться, а лампа — светить. Впоследствии при подключении светодиодной лампы используйте один из двух методов:

• без демонтажа патронов;
• с демонтажем и установкой перемычек между выводами.

Замена лампы

Если отсутствует свет и причина проблемы лишь в том, чтобы заменить перегоревшую лампочку, действовать нужно следующим образом:

Разбираем светильник

Делаем это осторожно, чтобы не повредить прибор. Поворачиваем трубку по оси

Направление движения указано на держателях в виде стрелочек. Когда трубка повернута на 90 градусов, опускаем ее вниз. Контакты должны выйти через отверстия в держателях. Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность. Завершающее действие — монтаж рассеивающего плафона.

Рекомендации

Если нет реакции на включение, прежде чем начать искать неисправность рекомендуется замерить напряжение на входных клеммах. При его наличии искать неисправность в следующем порядке:

1. Немного повернуть лампы вокруг оси. В случае точной установки контакты расположены параллельно плоскости светильника. Правильное положение можно определить, почувствовав усилие при постановке на место.
2. Сменить стартер на рабочий. Специалисты, обслуживающие множество приборов освещения с лампами дневного света, постоянно имеют с собой заведомо рабочий стартер. При отсутствии такового лучше взять его для проверки с действующего светильника.
3. Испытать работоспособность лампы. Если светильник имеет две лампы, то это сделать не составляет труда. В противном случае придётся разыскать работающую лампу в другом месте.
4. Замерить мультиметром сопротивление.
5. В случае исправности лампы и стартера, проверяется дроссель. Для этого поможет мультиметр или простая индикаторная отвертка. При проверке фаза должна быть на выходе и входе. В случае появления сомнений дроссель заменяется.
6. Далее, проверяется отсутствие дефектов в проводке светильника. Для проверки светильник желательно снять. Проверяются все контактные соединения дросселя, патронов и стартера.

Современные аналоги

Сегодня линейные люминесцентные лампы ЛБ 40 практически не выпускаются, но производится множество светильников, рассчитанных на работу с ними. Как быть, если штатная лампочка перегорела? Выход прост – заменить ее современным аналогом, которым является ЛБ 36. Лампы этого типа имеют аналогичные характеристики, но их мощность на 4 Вт ниже, чем у оригинальных ЛБ 40. Эта разница слишком мала, чтобы существенно повлиять на работу светильника, поэтому ставим смело. При замене лампы ЛБ 40 на ЛБ 36 ничего в светильнике и в самой схеме менять не нужно. Старую снял, новую поставил.

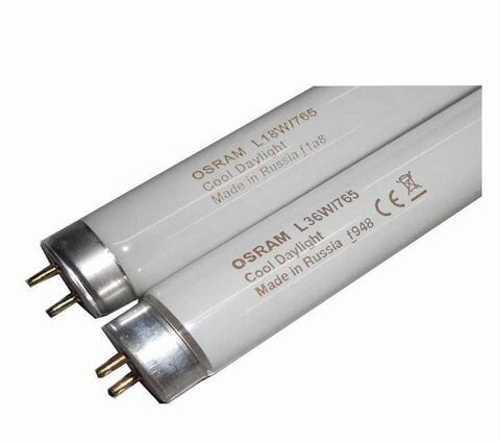

На сегодняшний день ЛБ 36 выпускаются и отечественными производителями, но в продаже чаще можно встретить продукцию зарубежных компаний. К примеру, Osram L 36W/640 или Philips TL-D 36W/33-640.

Особенности ламп ДРЛ

Светильники этого типа обладают рядом положительных качеств:

1. Имеют высокий порог мощности, при этом она может быть и достаточно низкой.
2. Отличаются компактными размерами.
3. Отличаются высокой светоотдачей.
4. Имеют значительный ресурс.
5. Способны функционировать при низких температурах, что делает возможным применение их на улице.
6. Позволяют ощутимо снизить затраты на эксплуатацию и техобслуживание уличных фонарей.
7. Такая разновидность ДРЛ ламп, как ртутно-вольфрамовые, способна включаться без пускового устройства.

При этом осветительные приборы работают с :

1. Разгораются постепенно, выходя на полную светимость за 7 – 15 мин. Объясняется это тем, что в холодной лампе ртуть конденсируется. Указанное время требуется для ее разогрева и полного превращения в пар.
2. Требовательны к качеству электроснабжения: при низком напряжении (80% от номинального или менее) включить ДРЛ лампу невозможно; если же она уже была включена, то при снижении напряжения потухнет. При уменьшении напряжения на 10% – 15% лампа продолжает гореть, но ее яркость сокращается на 25% – 30%.
3. Во время работы сильно греются. Из-за этого к проводам и контактам предъявляются высокие требования как по термостойкости, так и по качеству.
4. После выключения не включаются, пока полностью не остынут (требуется 10 – 15 мин). Дело в том, что в нагретом состоянии давление газа в колбе сильно повышается, вследствие чего значительно возрастает и напряжение пробоя газового промежутка. Напряжения сети для этой цели не хватает, пока лампа не остынет и давление в ней не снизится. Данная особенность ДРЛ ламп в сочетании с требовательностью к качеству электроснабжения представляет серьезный недостаток: при проседании напряжения, которое в электросетях время от времени случается, светильник тухнет и после этого включается только через четверть часа.
5. При работе издают жужжащий звук.

ДРЛ генерируют свет хотя и яркий, но низкого качества как по цветопередаче (преобладают холодные тона), так и по коэффициенту мерцания. Именно поэтому область применения ДРЛ ламп ограничивается освещением на улице и в больших помещениях вроде складов или цехов, где свет высокого качества не требуется.

2.6. Линейные люминесцентные лампы

2.6.1.

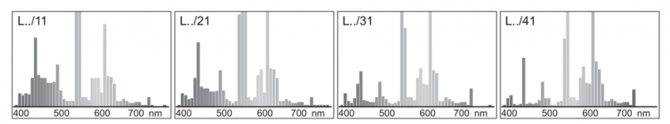

Стандартные Рис. 11. Спектральная характеристика стандартных люминесцентных ламп

Таблица 2.6.1. Стандартные люминесцентные лампы

Тип	Мощность, Вт	Цоколь	Цветопередача	Световой поток, лм	Длина l, мм	Диаметр, мм
L 4/25	4	G5	2A	120	136	16
L 6/25	6	G5	2A	240	212	16
L 8/25	8	G5	2A	330	288	16
L 13/25	13	G5	2A	700	517	16
L 15/25	15	G13	2A	720	438	26
L 16/25	16	G13	2A	950	720	26
L 18/20	18	G13	2B	1150	590	26
L 18/25	18	G13	2A	1100	590	26
L 18/30	18	G13	3	1150	590	26
L 30/25	30	G13	2A	1800	895	26
L 36/20	36	G13	2B	2850	1200	26
L 36/25	36	G13	2A	2600	1200	26
L 36/30	36	G13	3	2850	1200	26
L 36/25-1	36	G13	2A	2300	970	26
L 38/25	38	G13	2A	2300	1047	26
L 58/20	58	G13	2B	4600	1500	26
L 58/25	58	G13	2A	4100	1500	26
L 58/30	58	G13	3	4600	1500	26

Таблица 2.6.2. Люминесцентные лампы в S-исполнении

Тип	Мощность, Вт	Цоколь	Цветопередача	Световой поток, лм	Длина l, мм	Диаметр, мм
L 20/25 S	20	G13	2A	1050	590	38
L 20/20 S	20	G13	2B	1150	590	38
L 20/30 S	20	G13	3	1150	590	38
L 40/25 S	40	G13	2A	2500	1200	38
L 40/20 S	40	G13	2B	2800	1200	38
L 40/30 S	40	G13	3	2800	1200	38
L 65/25 S	65	G13	2A	4000	1500	38
L 65/20 S	65	G13	2B	4400	1500	38
L 65/30 S	65	G13	3	4400	1500	38

Таблица 2.6.3. Люминесцентные лампы в SA-исполнении, с фольгой для внешнего зажигания

Тип	Мощность, Вт	Цоколь	Цветопередача	Световой поток, лм	Длина l, мм	Диаметр, мм
L 40/20 SA	40	G13	2B	2800	1200	38
L 65/20 SA	65	G13	2B	4400	1500	38

2.6.2. Люминесцентные лампы серии LUMILUX DE LUXE (Степень цветопередачи 1А)

Рис. 12. Люминесцентные лампы S и SA исполнения

Рис. 13. Спектральная характеристика ламп серии LUMILUX DE LUXE

Тип	Мощность, Вт	Цоколь	Цветопередача	Световой поток, лм	Длина l, мм	Диаметр, мм
L 6/32-930	6	G5	1A	220	212	16
L 8/12-950	8	G5	1A	300	288	16
L 8/32-930	8	G5	1A	300	288	16
L 13/32-930	13	G5	1A	600	517	16
L 15/12-950	15	G13	1A	650	438	26
L 15/32-930	15	G13	1A	650	438	26
L 16/32-930	16	G13	1A	850	720	26
L 18/12-950	18	G13	1A	1000	590	26
L 18/22-940	18	G13	1A	1000	590	26
L 18/32-930	18	G13	1A	1000	590	26
L 30/32-930	30	G13	1A	1600	895	26
L 36/12-950	36	G13	1A	2350	1200	26
L 36/12-950-1	36	G13	1A	2100	970	26
L 36/22-940	36	G13	1A	2350	1200	26
L 36/32-930	36	G13	1A	2350	1200	26
L 58/12-950	58	G13	1A	3700	1500	26
L 58/22-940	58	G13	1A	3750	1500	26
L 58/32-930	58	G13	1A	3750	1500	26

2.6.3. Люминесцентные лампы LUMILUX PLUS (Степень цветопередачи 1В)

Рис. 14. Спектральная характеристика ламп LUMILUX PLUS

Тип	Мощность, Вт	Цоколь	Цветопередача	Световой поток, лм	Длина l, мм	Диаметр, мм
L 10/41-827 PLUS	10	G13	1B	650	470	26
L 15/21-840 PLUS	15	G13	1B	950	438	26
L 15/31-830 PLUS	15	G13	1B	950	438	26
L 15/41-827 PLUS	15	G13	1B	950	438	26
L 16/21-840 PLUS	16	G13	1B	1250	720	26
L 16/41-827 PLUS	16	G13	1B	1250	720	26
L 18/11-860 PLUS	18	G13	1B	1350	590	26
L 18/31-830 PLUS	18	G13	1B	1350	590	26
L 18/21-840 PLUS	18	G13	1B	1350	590	26
L 18/41-827 PLUS	18	G13	1B	1350	590	26
L 30/11-860 PLUS	30	G13	1B	2250	895	26
L 30/21-840 PLUS	30	G13	1B	2350	895	26
L 30/31-830 PLUS	30	G13	1B	2350	895	26
L 30/41-827 PLUS	30	G13	1B	2350	895	26
L 36/11-860 PLUS	36	G13	1B	3250	1200	26
L 36/21-840-1 PLUS	36	G13	1B	3000	970	26
L 36/21-840 PLUS	36	G13	1B	3350	1200	26
L 36/31-830 PLUS	36	G13	1B	3350	1200	26
L 36/41-827 PLUS	36	G13	1B	3350	1200	26
L 36/41-827-1 PLUS	36	G13	1B	3000	970	26
L 38/21-840 PLUS	38	G13	1B	3000	1047	26
L 38/31-830 PLUS	38	G13	1B	3000	1047	26
L 58/11-860 PLUS	58	G13	1B	5000	1500	26
L 58/21-840 PLUS	58	G13	1B	5200	1500	26
L 58/31-830 PLUS	58	G13	1B	5200	1500	26
L 58/41-827 PLUS	58	G13	1B	5200	1500	26
