Светодиодная лента: способы и средства установки

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

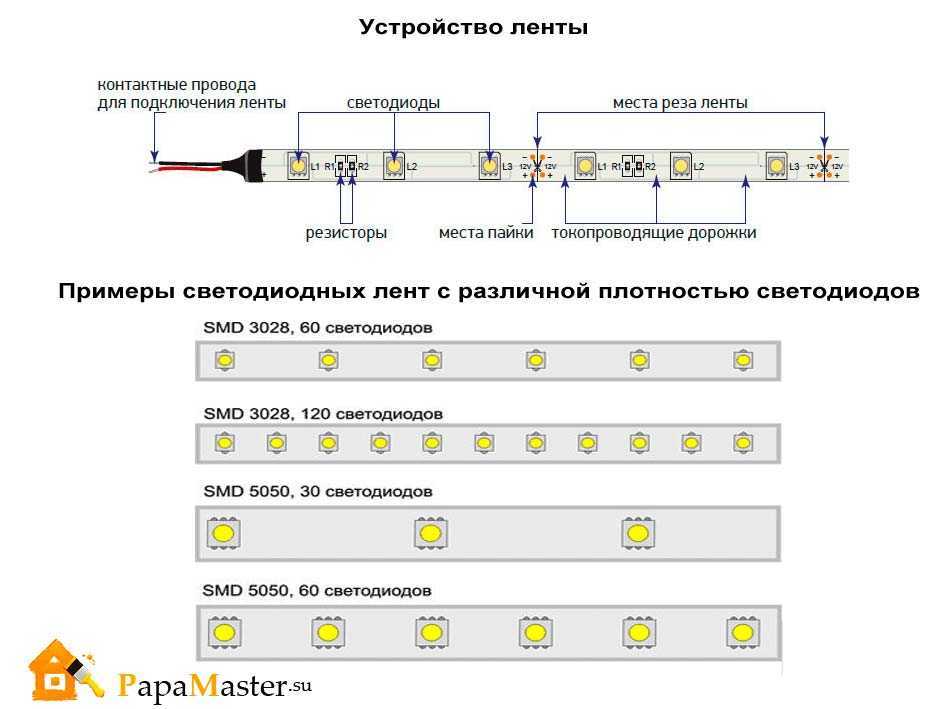

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Длина

Максимальная длина СДЛ составляет 5 м. Именно такими сегментами она и продается. Ленту можно сокращать путем разрезания в специально обозначенных местах, но удлинять ее свыше 5 м запрещается.

Если удлинить ленту, получится следующее:

токопроводящие дорожки в первой ленте сильно греются, что приводит и к перегреву диодов. Дело в том, что диоды в ленте подключены параллельно, поэтому при ее удлинении общее сопротивление нагрузки не возрастает, как в случае с последовательным подключением ламп накаливания, а уменьшается. Соответственно, возрастает сила тока в проводниках первой ленты;

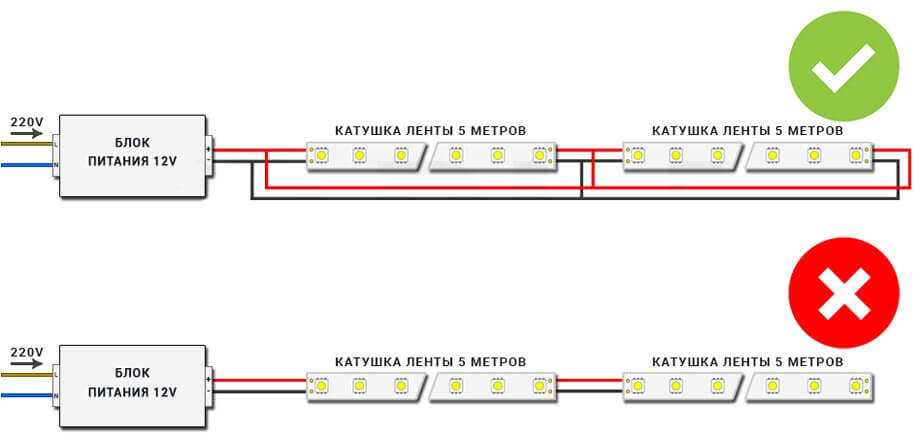

при одностороннем подключении диоды на дальнем конце удлиненной ленты светят тускло.

Правильное подсоединение второй СДЛ — к выводам БП. Если подключается несколько лент, от блока прокладывается общий провод (шина) и от него организуются ответвления к каждой СДЛ.

Если мощный БП из-за своих габаритов не помещается в отведенном для него месте, например, освещение устанавливают за подшивным потолком, каждую ленту подключают через отдельный блок с меньшими размерами.

Способы соединения

Основным способом соединения отрезков светодиодной ленты между собой, с блоком питания или контроллером светодиодной ленты RGB является применение соответствующих коннекторов. Иногда их еще называют переходники, соединители. Коннектор представляет собой разъем, с помощью которого обеспечивается надежный электрический контакт с печатными проводниками светодиодной ленты. Промышленность предлагает много разных типов коннекторов для LED-лент, с помощью которых можно получить практически любую конфигурацию LED освещения.

Для подключения коннектора к ленте производители на ее поверхности, через равные промежутки, размещают контактные площадки. Обычно контакты следуют после каждых трех светодиодов. Там же проходит линия разреза, помечаемая символом «ножницы». При разделении LED-ленты по линии разреза, на обоих отрезках получаются концы с одинаковыми контактными площадками. Так как контактные площадки на светодиодной ленте покрываются слоем защитного лака, то перед присоединением коннектора нужно аккуратно зачистить их контакты.

Светодиодные ленты питаются постоянным напряжением 12 В. Поэтому при соединении отрезков между собой, подключении их к блоку питания или контроллеру необходимо соблюдать полярность, соединять плюс с плюсом, а минус с минусом. Производители маркируют полярность контактных площадок, и поэтому, сложностей быть не должно. При применении соединителей с проводами можно ориентироваться по их цвету. Обычно для минусового провода используется черный цвет изоляции, а для плюсового – красный.

Для подключения монохромной, белой или цветной, применяются коннекторы с двумя контактами. В случае используется четыре провода и, соответственно, для RGB применяются коннекторы с четырьмя контактами. Три минусовых провода шлейфов RGB окрашиваются в соответствии с цветами светодиодов (красный, зеленый, синий). Черный плюсовой провод в этом случае является «общим».

Иногда под рукой может не оказаться подходящих коннекторов для данного типа светодиодной ленты. В этом случае соединение отрезков можно выполнить с помощью пайки. При определенном навыке работы с паяльником данная операция не вызывает сложностей. Однако следует заметить, что выполнение большого объема с помощью пайки является более трудозатратным и медленным процессом.

Пайка проводов к ленте

Зачистить концы соединительных проводов при помощи канцелярского ножа или стриппера. Открытые (голые) части слегка закрутить.

Зачищенный соединяющий провод

Залудить открытые концы. На конец паяльника берется припой. Конец кабеля опускается в канифоль и затем паяльником наносится припой. Для равномерного покрытия процесс повторяется 3-4 раза.

Процесс залудки концов

Длина кабеля (до 2-3 мм) выбирается таким образом, чтобы его оголенные концы легли ровно в «чашечки» контактной группы. Слишком длинный конец может вызвать замыкание контакта «плюс» и «минус» между собой.

Залудить контактные площадки светодиодной ленты:

Нанесение флюса на контактные площадки (пятаки)

Разогретым паяльником нанести припой на контакты, путем кратковременного прижатия (до 2 сек). Максимальное время контакта СДЛ с паяльником составляет 5 сек

Важно, не замкнуть между собой контакты при нанесении припоя

Нанесение припоя на контактные площадки

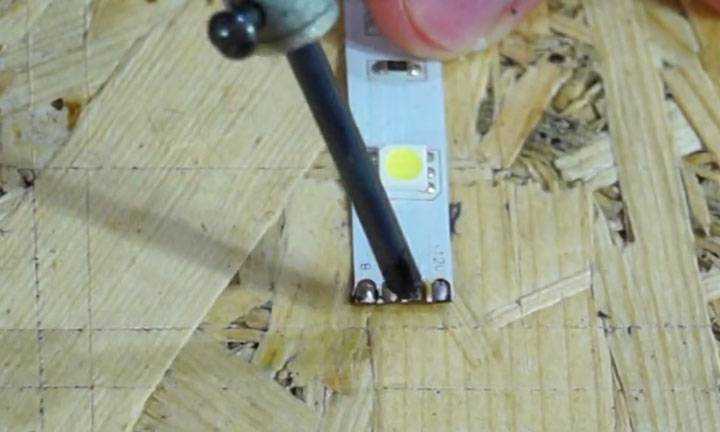

Припаять соединительный провод к СДЛ. Его конец прикладывается к контактной площадке платы. Затем сверху, кратковременным не сильным нажатием, жалом паяльника наносится припой.

За счёт высокой температуры олово расплавляется и провод утопает в контактной «чашечке», тем самым гарантирует надежное соединение, защищенное от окиси.

Припой соединительного провода к СДЛ

Аналогично припаять второй провод.

Припой второго соединительного провода к СДЛ

Коннекторы для подключения к проводам

В случае, когда система подсветки имеет множество разветвлений, подсоединять каждый отдельный отрезок светодиодной ленты путем разреза проводника, скрутки и последующей изоляции не очень удобно и, в зависимости от места монтажа, не эстетично. Поэтому существуют специальные коннекторы для проводов прокалывающего типа.

Механизм подключения к ним выглядит следующим образом:

К двужильному проводу на нужном участке магистрали подсоединяется коннектор к основным контактам.
В боковую часть вставляются два проводника для питания ответвления.
Основные и побочные жилы монтируются без зачистки.

С помощью коннектора можно подсоединить системы светодиодных лент, работающих и от сети 200 В, и от блока питания на 12-24 вольта. Главное преимущество соединителя в быстроте и отсутствия необходимости тратить время и силы на зачистку проводников, что очень удобно, когда схема имеет множественные ответвления.

Как подключить ленту к блоку питания

LED ленту надо не только разрезать на отдельные части и соединить их с помощью коннекторов (в соответствии с запланированным геометрическим рисунком), но и подключить ее к источнику питания (или контроллеру). Сделать это можно также без применения паяльника.

Первый вариант. Это наиболее простой способ. Покупаем готовый кабель, с одного конца которого установлен коннектор для подсоединения к ленте, с другого либо силовой разъем «мама» (соответствующий по диаметру штекеру «папа» имеющегося в наличии блока питания), либо соответствующий многоштырьковый соединитель (тип зависит от модели контроллера). Недостатком такого способа подсоединения является ограничение по длине имеющихся в продаже готовых соединительных проводов.

Второй вариант. Изготавливаем питающий шнур самостоятельно. Для этого нам понадобятся:

прямой коннектор для соединения ленты с проводом (лучше всего с прокалывающей фиксацией);
силовой разъем типа «мама» с винтовыми обжимными контактами;
электрический провод необходимой длины.

Порядок изготовления достаточно прост:

укладываем в прорези коннектора концы проводов (находящиеся с одной стороны будущего шнура), закрываем крышку и обжимаем ее плоскогубцами;
свободные «хвосты» зачищаем от изоляции, вставляем их в отверстия силового разъема и зажимаем их фиксирующими винтами;
подсоединяем изготовленный шнур к LED ленте, строго соблюдая полярность.

Светодиодная RGB лента

Если у вас светодиодная лента RGB, то вы наверное заметили, что у нее контакты для пайки находятся довольно близко друг от друга.

Поэтому при пайке такой подсветки, обязательно контролируйте, чтобы не произошло замыкание площадок оловянной дорожкой.

Если такое все же случилось, а вы этого не заметили, то минимум что произойдет – это перепутаются цвета, либо какие-нибудь из них исчезнут.

А вот если замкнет плюсовой контакт и какой-нибудь из минусов, то это может привести к выходу из строя блока питания, либо самой ленты.

Что делать, если площадки все же перекрылись припоем? Чтобы исправить это, подносите кончик паяльника опять к площадкам, разогреваете олово и проводите между контактами обыкновенной зубочисткой.

Процесс пайки у RGB такой же самый как у простой одноцветной светодиодной ленты. Наносите флюс (4 капли).

Создаете оловянные “подушечки”.

После чего проводки поочередно утапливаете внутри.

Чтобы сделать отвод от 4-х или даже 5-ти (RGBW) контактов в сторону, и при этом не мешать подключению второго отрезка ленты, припаивайте всего по одному контакту на каждом модуле.

Либо паяйте все 4 провода не в самом конце, а на предпоследнем модуле.

Лента все равно будет светиться исправно, в не зависимости от того, в каком месте пайка.

Таким образом имея нормальный паяльник, припой и хороший флюс, научиться паять светодиодную ленту может любой новичок.

Подробнее

Способы и порядок пайки

Прежде всего надо правильно подготовиться к процессу спайки. Для этого необходимо:

Задать светодиодной ленте соответствующую длину. Обычно они продаются в катушках длиной по пять метров. Разрез нужно выполнить строго по специальной линии, отмеченной на ней.
Отрезать кусок термоусадочной трубки длиной около двух сантиметров.
Если на контактных площадках находится слой силикона, его нужно срезать острием ножа.

Рассмотрим, как правильно спаивать провода к светодиодной ленте в стандартном случае, а также когда она покрыта силиконом, возникает необходимость соединения внахлест без проводников, под углом и применяется rgb-лента.

Припаиваем провода к ленте

Пайка проводки к светодиодной ленте осуществляется в несколько этапов:

Зачистка и подготовка поверхности контактов ленты.
Очистка на 0,5 см проводки от изолирующей оболочки.
Лужение контактов и проводников.
Последовательная пайка каждого провода к ленте со строгим соблюдением полярности.
Надевание отрезка термоусадочной трубки на место спайки, таким образом, чтобы ближайший диод оставался открытым.
Нагревание термоусадного отрезка с целью его усадки (можно применить строительный фен, спичку, зажигалку).

Припаять провода не так сложно. Однако в этом процессе нужно учесть некоторые важные моменты:

Правильно залуженная поверхность контактов и проводников должна быть полностью покрыта припоем.
Чтобы в дальнейшем не перепутать полярность, нужно брать разноцветные жилы.
Во время пайки жало паяльника не должно соприкасаться с местом контакта дольше 5 секунда, а при использовании флюса – 1-2 секунд.
Избыточное оголение проводов может привести к неконтролируемому их сцеплению. В результате произойдет короткое замыкание.
По завершении пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно воспользоваться вольтметром.

Как спаять ленту, покрытую силиконом

Нередко у пользователей возникает вопрос о том, как спаять между собой провода и контакты, покрытые слоем силикона – ответ на него прост – нужно просто счистить силиконовую изоляцию острым предметом. Для этого подойдет канцелярский нож. Далее процесс пайки ничем не отличается от вышеприведенного. Действовать нужно по точно такой же схеме.

Единственное, что может потребоваться по завершения паяльной операции, это обратно загерметизировать светодиодную ленту, в случае, если она предназначена для эксплуатации в экстремальных условиях. Кроме того, она может иметь специальную водозащитную изоляцию. В таком случае на место пайки нужно попытаться натянуть эту оболочку, а само место соединения с проводами залить силиконом. В завершении сверху ставится заглушка, изнутри смазанной герметиком и через отверстия которой пропускаются проводники.

Соединение внахлест без проводов

Часто требуется спаять отрезки светодиодных лент между собой без использования проводов. ПроцеДypa состоит из следующих этапов:

Контактные площадки обеих лент нужно очистить от слоя изоляции и пленки – на одной со стороны светодиодов, а на другой – с обеих сторон, затем все зачистить и залудить.
Наложить ленты друга на друга на 3 мм таким образом, чтобы очищенная с обеих сторон лента лежала на очищенной только с одной стороны.
Прогреть по очереди все контактные площадки жалом разогретого паяльника, чтобы капли припоя с обеих лент соединились между собой (но не между соседними!).
Пододвинуть отрезок термоусадочной трубки (предварительно одетый на один из концов ленты) на место спаянных контактов и, нагрев его строительным феном или небольшим открытым пламенем, осадить.

Пайка проводов под углом

Технология пайки светодиодной ленты под углом (обычно 90 градусов) ничем не отличается от вышеописанной стандартной процедуры и содержит все те же подготовительные и основные действия. Единственное отличие – в выборе места контактов. Чтобы провода не пересекались и не замыкали, их нужно подводить к разным контактным площадкам (соблюдая полярность), разделенным на шаг модуля – через несколько диодов. Такой размещение нисколько не ухудшит работу светильника, однако существенно облегчит процедуру пайки и последующую эксплуатацию.

Светодиодная rgb-лента

Все четыре контакта rgb-ленты должны быть соединены так, чтобы они не смыкались припоем. В противном случае может произойти замыкание и, как следствие, нарушение в ее работе – отключение каких-либо цветов, мигание, затухание и полное отключение.

Как соединить водонепроницаемую светодиодную ленту при помощи пайки

Рассмотрим еще один вариант соединения светодиодных лент при помоши пайки проводов.

Прежде чем пытаться припаять провод к светодиодной полосе, необходимо подобрать правильные инструменты. Мы рекомендуем использовать любой 30Вт—60Вт паяльник, с регулировкой температуры 500°-600°С. Более сильный нагрев нежелателен, т.к. может привести к перегреву компонентов и отслоению медной подложки платы. Используйте жидкую канифоль в шприцах, чтобы излишки не попадали на другиекомпоненты. Жало паяльника по возможности должно быть тонкое.

Для заделки обработанного конца ленты заранее побеспокойтесь о водонепроницаемых вспомогательных «инструментах». Клее, герметике, специальных заглушках и термоусадочной ленте.

Берем светодиодную ленту и как в предыдущем tutorial разрезаем ленту на необходимые нам отрезки. Водонепроницаемую ленту достаточно тяжело разрезать, т.к. линия отреза на лицевойчасти ленты может искажаться, преломляться под действие плотного силикона или пластика. Будьте аккуратны. Резать необходимо четко между соединительными пятаками. Обязательно используйте острый инструмент. Следите за тем, чтобы не повредить плату ленты и не замять токопроводящие дорожки.
Теперь самый ответственый момент. Берем канцелярский нож и начинаем аккуратно снимать слой водонепроницаемого покрыти ровно за пятками, куда будем припаивать провода

Срезать покрытие нужно очень осторожно. Одно сильное нажатие приведет к тому, что будет испорчена гибкая плата и прийдется снова начинать отрезать ленту и снимать покрытие

С нижней стороны снимать водонепроницаемый слой не имеет смысла. Оставляйте его как есть. Только верхний.

Далее работаем по обычной схеме) Очищаем жало паяльника от окислов, предварительно его прогрев. Далее берем провод и лудим его.

Надеваем заглушку на провода. Провода припаиваем к светодиодной ленте. Заглушку изнутри промазываем клеем и садим на ленту таким образом, чтобы между концом заглушки и концом ленты была полость. Полость заполняем герметиком. Даем ему засохнуть. И надеваем на всю нашу конструкцию термоусадочную трубку по размеру. И проходимя горячим феном по ней. Остается только соединить светодиодную ленту с блоком питания.

Подключение блока питания для светодиодной ленты

Это в качестве бонуса – как практически подключить светодиодную ленту. Тут есть несколько тонкостей (не люблю слово “нюансы”).

Питание светодиодной ленты обеспечивается блоком питания. У него для этого случая важны два параметра: напряжение (обычно 12 или 24 Вольта) и мощность (зависит от длины ленты и мощности светодиодов). Чуть ниже расскажу об этом поподробнее.

Вот на всякий случай фото блока питания:

Блок питания для светодиодной ленты.

Этот блок мощностью на 60 Ватт, с запасом на два куска по 24 Ватта.

Контакты блока питания светодиодной ленты.

Раз уж заговорили о таких больших длинах, важное замечание. Если длина подключаемого участка светодиодной ленты 10 м и более, и весь этот участок можно окинуть взглядом, то можно будет заметить, что яркость к концу участка падает. Чтобы устранить этот эффект, нужно подключать такой длинный кусок ещё в одном месте

Например, в конце, или в середине

Чтобы устранить этот эффект, нужно подключать такой длинный кусок ещё в одном месте. Например, в конце, или в середине.

При подключении светодиодной ленты к блоку питания главное – соблюдать полярность. По контактам – фаза, ноль, земля – это вход БП. Контакты -V и +V это выходное напряжение 12 В. Правее подстроечный резистор, им можно скорректировать выходное напряжение примерно от 11 до 13 Вольт.

На упаковке обычно пишется напряжение ленты, исходя из этого выбирается блок питания – 12 или 24 В.

Мощность LED-ленты должна быть не более 75% мощности блока питания. Иными словами, должен быть запас по мощности не менее 25%. Мощность данного куска (отрезка) ленты узнать просто. Надо мощность погонного метра (Ватт на метр) умножить на длину ленты.

Если мощность блока будет сравнима с мощностью нагрузки – блок может перегреться, особенно если установлен в тесном пространстве под потолком. А если мощность источника питания меньше мощности ленты, лента просто не сможет включиться, и будет моргать, пытаясь включиться. Другими словами – БП просто не сможет запуститься, будет срабатывать внутренняя защита.

И ещё по подключению блока питания. Ни в коем случае не подавайте на него питание через выключатель с подсветкой! Иначе будет нечто похожее, описанное в статье про то, как моргает выключенная энергосберегающая лампа. Здесь БП будет пытаться запуститься, и резистором 1 МОм не отделаться. Даже 100 кОм может быть мало.

Естественно, контакты должны быть тщательно защищены от случайного прикосновения. Ниже даны фото, как просто обезопасить от прикосновения к открытым контактам с помощью отрезка кабель-канала подобранной ширины.

Как закрыть контакты БП_безопасность с применением кабель-канала

Закрытые кабель-каналом контакты БП для светодиодной ленты

Есть блоки питания для светодиодной ленты со специальными защитными крышечками, но они помогают слабо, и электробезопасность всё равно низкая. Можно, конечно, замотать всё это изолентой… но смотреться будет не очень.

Есть и другие блоки питания, в пластиковых корпусах и влагозащищенные. Возможно, они более предпочтительнее в жилых помещениях, в местах, куда может залезть ребенок/кошка/собака.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
если на 24 вольта, то кристаллов уже 6;
если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Подключение RGB светодиодной ленты

Для работы СДЛ типа RGB или RGBW требуется контроллер, устанавливаемый между блоком питания и лентой. Контроллер подключается к БП со стороны с пометкой «Power» двумя проводами, СДЛ к контроллеру — со стороны с пометкой «Output LED» 4-мя (RGB) или 5-ю (RGBW). Один проводник — общий, остальные управляют цветами.

Контроллер подключают к цветной ленте теми же способами, что и блок питания — к монохромной.

Маркировка на выводах контроллера и ленты означает следующее:

В: синий цвет;
R: красный;
G: зеленый;
W: белый;
V+: общий провод.

Обычно номинальной мощности контроллера хватает только для одной 5-метровой ленты. Для подключения второй используют RGB-усилитель. Его запитывают от БП и подключают к 1-й ленте, затем к нему — 2-ю ленту. Для экономии места опять же можно использовать взамен одного мощного БП два маломощных.

Выбор контроллера для адресной ленты

При выборе SPI контроллера для умных лент нужно рассчитывать не на мощность подсветки, как обычно это делается, а на количество пикселей.

Данные параметр всегда указывается на корпусе изделия.

Что касается выбора мощности блока питания, то здесь ориентируйтесь на следующий показатель. Один светодиод для моделей sw2812b – это примерно 60мА при белом свете.

Считайте их общее количество в ленте, берите запас в 30% и подбирайте подходящий блок.

От блока питания провода подключаются на контроллер, а с другой стороны контроллера запитывается сама лента.

Питание можно подать и напрямую, но наличие контроллера обязательно.

Маркировка изделий

Разбираясь в схеме подключения светодиодной ленты, необходимо понимать, что означает маркировка разных моделей. От этого зависит правильность выполнения монтажа и эксплуатации.

Номер обозначения в маркировке (цифры или буквы)	Обозначение	Расшифровка
1 – тип источника света	LED	Светодиод
2 — оттенок свечения	R	Красный
G	Зеленый
B	Синий (голубой)
RGB	Цветной
CW	Белый (ярко-белый)
3 – тип выводов у чипа	SMD	Чип без выводов, монтируется непосредственно на печатную плату
4 – геометрические размеры корпуса диода	2835, 5050,	Указываются длина и ширина корпуса в десятых долях миллиметра, маркировка 2835 означает размер 2,8х3,5 мм
5 – число диодов на 1 погонный метр ленты	30…240	Указывается в штуках
6, 7, 8	IP20…IP68	Степень защищенности светодиодов от внешних воздействий, для негерметичных лент не указывается

Защищенность ленты определяется стандартно, как и для других электроприборов. Первая цифра после обозначения IP означает защищенность от попадания твердых частиц (в том числе пыли), вторая – от попадания влаги.

Степени защиты светодиодной ленты

Дополнительно может указываться температура свечения диодов (в градусах Кельвина). Чем выше температура, тем холоднее свечение.

Есть и другие типы маркировки.

Лучше разобраться в плотности размещения диодов на гибкой полосе и понять, какое отношение размеры корпуса элементов имеют к использованию ленты, поможет таблица. Количество светящихся деталей указано на погонный метр.

От количества диодов зависит также потребление лентой электроэнергии. Этот параметр необходимо учитывать при подборе блока питания для осветительного прибора.

При подключении большей длины ленты или нескольких лент одновременно, потребляемую мощность необходимо пересчитывать, принимая коэффициент запаса 1,1…1,3.

Сфера применения LED-лент

Разнообразные варианты применения можно разделить на несколько групп:

контурная подсветка фасадов и архитектурных элементов зданий.
в качестве основного освещения помещений;
эффектный осветительный элемент интерьера в дизайнерских проектах;
как подсветка над рабочими зонами;
источник местного освещения в витринах и на стеллажах;
подсветка автомобилей, выполняющая декоративную функцию;
практичная подсветка помещений в дежурном и аварийном режиме.

На основании четких требований к изделию и определенности условий применения можно будет сделать выбор, близкий к оптимальному.

Способ №1- Использование коннекторов

Проще всего последовательно соединить два отрезка одноцветной либо RGB ленты с помощью специальных коннекторов. Все достаточно просто – нужно подготовить контакты и защелкнуть их в специальный соединитель. Чтобы вам было понятно, как правильно выполнить соединение, предоставляем пошаговую инструкцию:

Если в этом есть необходимость, отрезаем нужный кусок LED полосы. Резать светодиодную ленту нужно в специальных местах, как показано на фото ниже:
Далее, если контакты в силиконе, нужно аккуратно удалить его. Чтобы не повредить контакты рекомендуется сделать перпендикулярный надрез в подходящем месте и отслоить силикон с торца.
Соблюдая полярность нужно положить два отрезка в коннектор и соединить светодиодные ленты между собой.

Рекомендуем просмотреть видео инструкцию по использованию соединителей:

Быстрое скрепление отрезков

Обращаем ваше внимание на то, что с помощью специальных угловых соединителей можно даже скрепить несколько отрезков в один большой под прямым углом или же 45 градусов. Это очень удобно, особенно когда есть необходимость сделать подсветку на углах, к примеру, по периметру потолка

На сегодняшний день в продаже можно найти следующие виды коннекторов:

Также хотелось бы отметить важный нюанс – не забывайте, что если вы хотите последовательно соединить отрезки в полосу более 5 метров, нужно учитывать мощность блока питания и целесообразность такой идеи. Рекомендуем изначально ознакомиться со схемами подключения светодиодной ленты, чтобы в дальнейшем у вас не возникли проблемы в работе подсветки.

Полезные советы

Не допускается нагрев светодиодной ленты паяльником более двух секунд.

Шипение и испарение флюса служит дополнительным теплоотводом, позволяющим не перегреть место спайки. Не пренебрегайте флюсом – он позволяет нанести слой припоя на медные контакты и провода почти моментально.

Не пытайтесь согнуть коннектор, рассчитанный под прямой угол. Даже если вы это сделаете и контакт не нарушится, то в случае необходимости разогнуть его до того же угла окажется затруднительным. Аналогично – не имеет смысла разгибать прямоугольный коннектор до развёрнутого угла в 180 градусов либо гнуть его в другую сторону. Для прямых соединений используются более простые переходники – или и вовсе провода, как в случае с подключением методом пайки.

Убедитесь, что коннекторы используются именно под ту разновидность светоленты, которую вы протянули. 2- или 3-контактные не подойдут для 4- и 5- контактных – и наоборот. Если подходящего коннектора под рукой не оказалось, то используйте провода. Чтобы не испортить дизайн, например, потолка, провода должны быть под цвет ленты: контраст – не всегда разумное решение.

Загибать саму ленту «круто» (под малым радиусом изгиба) нельзя – она тут же повредится. Материалы ленты не рассчитаны на такое использование.
