Меняем и настраиваем оптику в Рено Логан от теории к практике
Процесс того, как поменять лампочку очень простой, особенно на Рено Логан, где устройство автомобиля позволяет подобраться к любой оптике. Для работы из инструментов вам потребуется только плоская отвертка и торцовая головка на «10». А из материалов – лишь новая лампочка. Старайтесь подобрать такую же, которая стояла на автомобиле раньше.
Ближнего света
Новые лампы ближнего света
Весь процесс замены лампочки осуществляется в несколько простых этапов:
- снимите основную заглушку, надавив вниз и потянув на себя;
- далее подденьте плоской отверткой резиновую заглушку и снимите и ее;
- теперь отсоедините провода;
- далее отожмите фиксатор и уберите их в сторону;
- перегоревшая лампа убирается;
- установка новой производится в обратном порядке.
Вынимайте старую лампочку и тогда никаких проблем у вас не возникнет.
Габаритных огней
Процесс замены габаритных огней
Чтобы заменить эту деталь, вам потребуется совершить ряд простых действий в несколько этапов:
- Вначале при помощи торцевой головки на «10» и удлинителя разберите блок фару.
- Перед вами будет блок проводов. Первым нужно отключить тот, что идет к отрицательной клемме аккумулятора.
- Теперь снимите передний бампер. Под ним находится чехол, закрывающий корректор света фар.
- Далее отключите приводной трос и отведите блок-фару в сторону, открутив три болта.
- Отжав фиксатор, отключите колодку проводов. Теперь вся блок-фара должна остаться у вас в руках.
- Теперь может быть осуществлена замена лампочки габарита. Если блок-фара правая, то крутите патрон против часовой, если левая – то почасовой.
- Чтобы достать лампу, потяните за два провода, черный и следующий желтый.
Стоп-сигнала
Новый стоп-сигнал
При перегорании лампочки стоп-сигнала фары Рено Логан нужно вначале отключить аккумулятор. После этого, вы можете начинать процесс замены детали.
Выполните следующие действия:
- откройте багажник и отогните его обивку;
- отсоедините жгут проводов;
- теперь открутите два самореза и потянув фару на себя, снимите ее;
- Снимите панель с лампочками (она закреплена тремя защелками) и замените перегоревшую деталь. Установка в обратном порядке.
В ролике ниже вы найдете инструкцию, как заменить перегоревшую деталь стоп-сигнала (автор видео — канал Ремонт Рено).
Возможные неисправности переключателя свет и их устранение
В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.
Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.
Особенности регулировки фар
Настройка ламп осуществляет путем работы с несколькими корректорами. В Рено Логан создана система управлениями ими из салона при помощи переключателя и системы тросов. Эти корректоры помогут вам настроить такие параметры, как угол и другие.
В некоторых случаях работа корректора фар может быть нарушена и управление им из салона станет невозможным. Причина неполадки может быть как в нем самом, так и в системе тросов – их может потребоваться заменить.
1. Все лампочки, используемые в Рено Логан2. Основные типы деталей3. Снятая блок-фара
Как снять задний фонарь на новом Логане
На новом Рено Логан довольно просто снять задний фонарь, если знать некоторые нюансы. Итак, начнем. Как это банально бы ни звучало, но для начала открываем багажник.
Открываем багажник
Фара держится на 1 пластиковом барашке, его нужно отвернуть, но не до конца. Предварительно снимаем колодку питания заднего фонаря. После этого нужно хорошенько ударить основанием кисти по барашку, и фара выйдет из своего посадочного места. Если мешает возвратная пружина крышки багажника — снимите её.
Крепеж и разъём задней фары
Если фара не снимается со своего посадочного места, то нужно ладонью надавить на стекло со стороны крыла и приложить усилие в сторону снятия фары (в сторону задней части автомобиля). Фара и ладонь должны быть чистыми и не скользить, а как бы прилипнуть. Можно фару также покачивать вверх и вниз.
Снятие фары

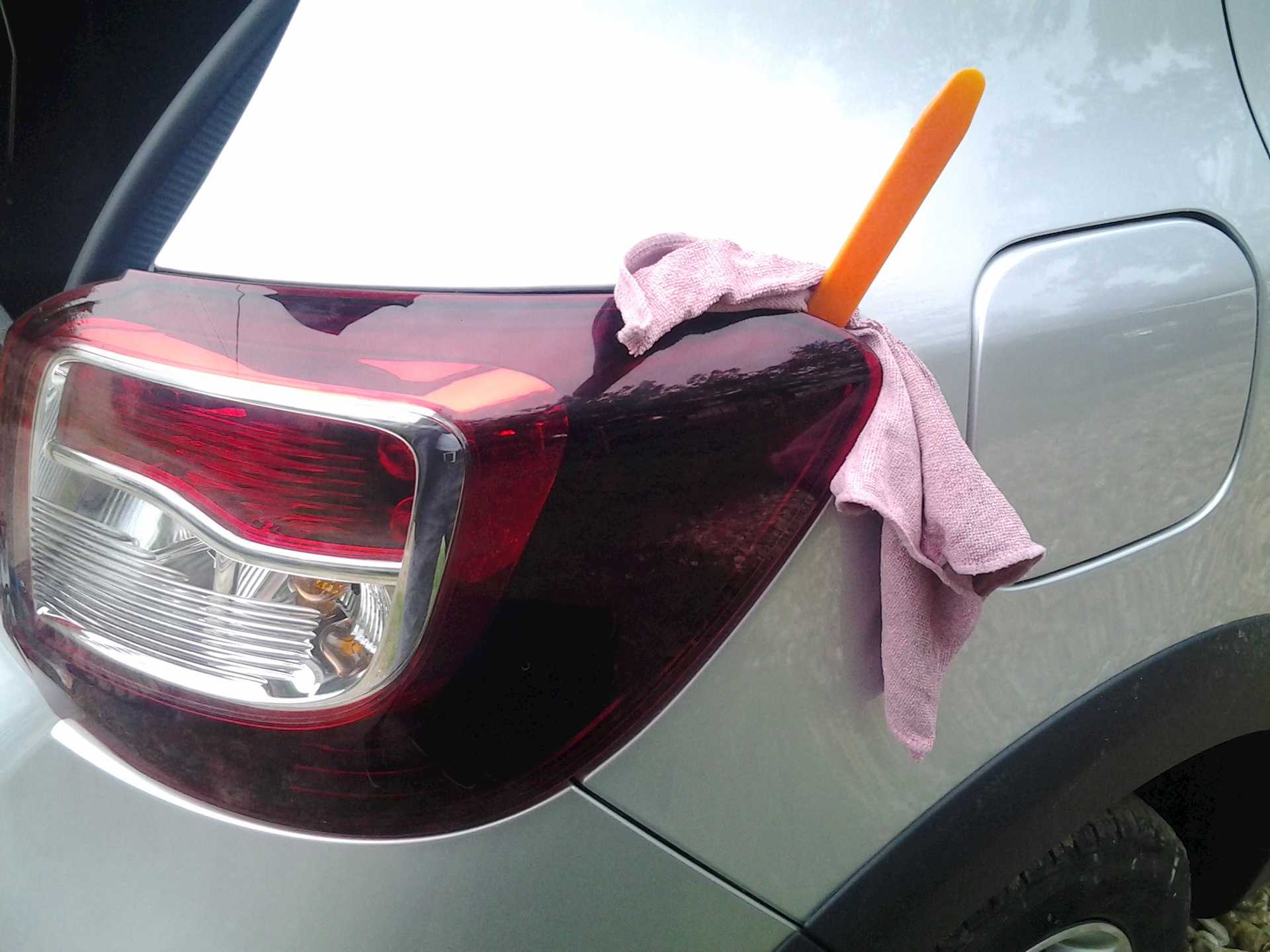

Если и это не получается, то между углом фонаря и крылом можно вставить пластиковый шпатель. Будьте осторожны, чтобы не сколоть угол стекла, можно делать это через тряпочку. В зависимости от года выпуска крепление фары может несколько отличаться, на последних (2018-2020 года) Логанах фара снимается не слишком сложно, на предыдущем “рестайлинге” — сидела на своём месте очень крепко.
Если фара сидит плотно — можно что-то вставить в шов
Всё, можно приступать к замене ламп.
Почему не горят стоп сигналы на Рено Логан: причины, не работают
Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка. Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора.
Клуб автолюбителей Рено Логан
F04 10А — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер. Если у вас на панели приборов горит лампа неисправности подушек безопасности, проверьте шлейф и разъём подключения подушки в руле.
Чтобы найти точную причину, проведите диагностику ошибок через диагностичекий разъём, для этого можно обратиться к электрику с нужным оборудованием. Если не работают указатели поворотов, проверьте исправность ламп и отсутствие короткого замыкания в их разъёмах, подрулевой переключатель и его контакты.
Также поворотники могут некорректно работать при коротком замыкании в других световых приборах.
https://youtube.com/watch?v=GO4d1_Qgb_g
F09 10А — ближний свет в левой фаре, лампа включения ближнего света на панели, насос омывателя фар. F10 10А — ближний свет в правой фаре.
Если перестали работать фары и пропал ближний свет, первым делом проверьте эти предохранители и лампы, сгореть могли как одна из фар, так и обе. Проверьте проводимость между клеммами 2 и 3 разъема.
При выжатой педали ножного тормоза проводимость должна иметь место, при отпущенной -. Также проверьте проводимость между клеммами 1 и 4, — здесь должна иметь место обратная картина, то есть при выжатой педали проводимость должна отсутствовать, и наоборот.
Когда вы нажимаете датчик стоп сигнала рено логан как проверить педаль тормоза она, она давит на лягушку, и в ней замыкаются контакты, в результате чего и загораются стоп-сигналы, отпускаете педаль тормоза, стоп-сигналы тухнут.
После того как я ее разобрал, почистил все, что можно было, все равно она так и не заработала. Пришлось покупать новую
Особое внимание следует обратить на места её изгибов, как наиболее возможные места обрыва
Замена лампы стоп-сигнала Рено Логан
Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна.
Это можно сделать таким образом: Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением; Следующим шагом будет снятие разъёма с проводами; Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на.
Прибор окажется в ваших руках.
Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Чтобы снять датчик, нужно повернуть его корпус на 90 градусов и вынуть его из гнезда крепления, после чего отсоедить электрический разъем.
Шаг 2. Поэтому за лампами следует осуществлять периодический контроль и обслуживание. Среди неполадок чаще всего встречаются такие случаи: Во время торможения не работает лампа стоп сигнала, с одной стороны.
Датчик включения стопсигнала для Renault Logan 2005-2014
Не работает дополнительный фонарь сигнала освещения Способы диагностики и ремонта Так как функционирование и работоспособность этих элементов наружного освещения напрямую зависит от работоспособности электрической сети автомобиля, то на ее состояние необходимо обращать не последнее внимание. Если на вашем автомобиле перестали работать сразу все фонари стоп сигнала, причиной этому чаще всего становится выход из строя предохранителя Датчик стоп сигнала рено логан как проверить для прохождения тока с силой не более 20А расположенный в блоке предохранителей салона Рено Логан
Расположение необходимого нам предохранителя отмечено красным маркером
Расположение необходимого нам предохранителя отмечено красным маркером.
Замена ламп стоп сигналов
Для того, чтобы на Рено Логан было удобнее проводить работы по замене ламп, необходимо предварительно снять сам корпус блок-фары в сборе, также можно осмотреть и заменить в случае необходимости и лампы ближнего света.
- В первую очередь открываем багажник и достаем все лишнее, дабы ничего не мешало.
- Доступ к самому фонарю закрыт обшивкой, и чтобы открыть к нему доступ достаточно лишь открутить пластиковую гайку и освободить обшивку для облегчения дальнейшей работы.
- Далее отсоединяем колодку с проводами и откручиваем два винта удерживающих фонарь. Для того чтобы фонарь не выпал у вас из рук во время демонтажа, придерживайте его рукой, во избежание его падения.
- Теперь, когда сам фонарь снят и уже находится в ваших руках можно полноценно провести диагностику всей схемы и элементов освещения стоп сигналов.
Примечание. Все элементы заднего фонаря закрыты пластиковым корпусом, который демонтируется путём отжатия двух пластиковых защелок.
Замена элемента стоп сигнала проводится очень легко, достаточно лишь нажать на саму лампу, и повернуть ее до тех пор, пока выступы на ней не совпадут с проемами на корпусе, далее под воздействием пружины лампы выйдет с места фиксации. Установку проводим аналогично снятию.
Если у вас не работает дополнительный стоп сигнал, и во время поездки не работает только он, то это будет означать, что требуется замена только лампочке. Для доступа к ней открываем багажник в котором есть отверстие для ее замены. После выполнения всех работ, проверяем работоспособность всех сигналов, если все работает, значит все операции вами были выполнены верно. Если у Вас перегорела лампочка переднего габарита или лампа ПТФ, то их необходимо также заменить!
10.9.2. Замена ламп
Для замены ламп блок-фары выполните следующие операции.
| ПРИМЕЧАНИЕЗамена ламп для наглядности показана на снятой блок-фаре. |
| 1. Откройте капот. |
| 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи… |
| 3. …и снимите крышку фары. |
| ПРИМЕЧАНИЕПоказана замена ламп левой фары. Лампы в правой фаре расположены симметрично, заменяют их аналогично. |
| 4. Выведите пружинный фиксатор из крючков на отражателе… | 5. …откиньте фиксатор… |
| 6. …и выньте лампу головного света. |
| ПРЕДУПРЕЖДЕНИЕНе касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом. |
| 7. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем. |
| 8. Установите на место крышку. |
| 9. Поверните патрон лампы габаритного света по часовой стрелке (для правой блок-фары – против часовой стрелки) и извлеките его из блок-фары. | 10. Извлеките из патрона бесцокольную лампу. |
| 11. Вставьте в патрон новую лампу и установите патрон на место. |
| 12. Поверните патрон лампы указателя поворота против часовой стрелки (для правой блок-фары – по часовой стрелке)… | 13. …и извлеките его из блок-фары. |
| 14. Поверните лампу против часовой стрелки и извлеките из патрона. |
| 15. Установите новую лампу в патрон и патрон в блок-фару. |
Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
|
2. Снимите боковой фонарь указателей поворота (см. «Замена бокового фонаря указателя поворота»). |
| 3. Извлеките лампу из патрона. |
| 4. Вставьте новую лампу в патрон, а патрон в корпус указателя. |
| 5. Установите боковой фонарь указателей поворота в порядке, обратном снятию. |
Для замены любой лампы в заднем фонаре выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
|
2. Снимите задний фонарь (см. «Замена заднего фонаря»). |
| 3. Нажмите пальцами на фиксаторы… | 4. …и снимите заднюю крышку фонаря в сборе с патронами ламп. |
| 5. Нажмите на лампу, требующую замены, поверните ее против часовой стрелки и выньте из патрона. |
| 6. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора (на 90°) по часовой стрелке. |
| 7. Установите детали в порядке, обратном снятию. |
Для замены лампы в фонаре освещения номерного знака выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Нажмите на фиксатор и извлеките фонарь освещения номерного знака из отверстия в заднем бампере. | 3. Отожмите фиксатор и снимите рассеиватель фонаря. |
| 4. Извлеките бесцокольную лампу из патрона. |
| 5. Установите новую лампу. |
| 6. Установите детали в порядке, обратном снятию. |
Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки… | 3. …и снимите его. |
| 4. Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона. |
| 5. Установите детали в порядке, обратном снятию. |
| ПРИМЕЧАНИЕОдин из выступов на патроне лампы шире остальных. При установке сориентируйте патрон так, чтобы он совпал с более широкой прорезью, и поверните патрон по часовой стрелке до упора. |
Для замены лампы в плафоне освещения салона выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Снимите, преодолев усилие фиксаторов, рассеиватель плафона освещения салона. | 3. Извлеките лампу из патрона. |
| 4. Вставьте новую лампу. |
| 5. Установите рассеиватель плафона. |
Для замены лампы в плафоне освещения багажника выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Отожмите фиксатор и извлеките плафон из отверстия в кузове автомобиля. | 3. Нажмите на фиксатор и снимите рассеиватель плафона. |
| 4. Отожмите пружинный контакт и извлеките лампу. |
| 5. Вставьте новую лампу в плафон. |
| 6. Установите детали в порядке, обратном снятию. |
Для замены лампы подсветки патрона прикуривателя выполните следующие операции.
|
1. Снимите патрон прикуривателя и извлеките световод (см. «Снятие и установка патрона прикуривателя»). |
| 2. Поддев отверткой, отсоедините от световода корпус лампы подсветки патрона прикуривателя. | 3. Разжав края корпуса, сдвиньте… |
| 4. …и извлеките патрон лампы подсветки. | 5. Извлеките лампу из патрона и замените ее. |
| 6. Установите детали в порядке, обратном снятию. |
Типовые неисправности
Предлагаем рассмотреть наиболее распространенные неисправности задних фонарей Рено Логан 1.
Плата. Несмотря на то что автомобиль предполагался как бюджетный, к надежности платы фар конструкторы подошли исключительно серьезно. Питание ламп выполнено не тонюсенькими дорожками или даже проводами, а буквально шинами, которые сжечь нереально, даже вставив вместо предохранителя лом и замкнув их накоротко.
Единственная неприятность, которая может случиться, – окисление или подгорание контактов патронов. Снимаем лампочку, осматриваем контакты, при необходимости чистим. С патроном может быть еще одна проблема – проседание нижнего контакта, который одновременно является поджимающей пружиной. Если правильно установленная лампа «болтается», то этот контакт нужно немого выгнуть наружу шилом или отверткой.
Важно! Прежде чем лезть в патрон отверткой, обязательно сбрасываем одну клемму с аккумуляторной батареи. В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2. В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2
В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2
Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.
Но если выгорело окончательно, то придется колодку заменить.
Такая колодка, конечно, ремонту не подлежит
Нередко вместе с колодкой выгорает и разъем платы заднего фонаря Рено Логан (артикул 6001548137). В этом случае есть только один выход – покупка новой платы (фото есть выше), которая стоит в районе 1 500 рублей. Предохранитель.
Точнее, предохранители – их несколько и каждый отвечает за свою цепь. Расположены они в монтажном блоке, а сам блок можно найти в салоне слева от рулевой колонки.
За фару, расположенную сзади автомобиля, отвечают предохранители со следующими номерами:
- F03 – стоп-сигналы, указатель заднего хода;
- F04 – указатели поворотов;
- F18 – габаритные огни, левый борт;
- F19 – габаритные огни, правый борт;
- F20 – задняя противотуманная фара.
Найти их несложно – достаточно сориентироваться по картинке, приведенной ниже.
Размещение и нумерация предохранителей внутрисалонного монтажного блока Рено Логан 1
Выключатель стоп-сигнала. Эта проблема, конечно, касается только указателей торможения, которые автоматически включаются при нажатии на педаль тормоза. За их работу отвечает концевой выключатель, расположенный под рычагом педали тормоза.
Это, по сути, обычная кнопка с двумя контактами, и прозвонить ее не составит проблемы – достаточно уметь пользоваться мультиметром.
Выключатель сигнала заднего хода. Здесь принцип тот же, что и у стоп-сигналов, только концевик расположен не в салоне, а ввернут в коробку переключения передач. Включаем заднюю передачу, специальная тяга внутри КПП нажимает на концевик – лампочка заднего хода загорается.
Местоположение концевика указателя заднего хода в Рено Логан 1
Диагностируется проблема так же – отключаем от концевика колодку питания, прозваниваем мультиметром при отключенной и включенной задней передаче.
Проводка. В основном это нарушение изоляции и замыкание питающего провода на кузов. В этом случае сразу же сгорает предохранитель. Если замыкание «надежное», то новый сгорит тут же. Если «плавающее», то сгорит во время очередной поездки (из-за вибрации). Внимательно осматриваем жгут питания неисправного светового прибора от фонаря до монтажного блока, ищем перетертую изоляцию, устраняем.
Узнайте больше о новом Логан
- Предохранители Рено Логан
- ЭЛЕКТРОСХЕМА RENAULT LOGAN (РЕНО ЛОГАН) | АВТОМОБИЛЬНЫЕ ЭЛЕКТРОСХЕМЫ
- Регулировка стояночного тормоза («ручника» ) Рено Логан 1,4 |
- Забываем слово «паркетник» в кроссовере Renault Duster. Тест-драйв renault duster — ДРАЙВ
- Автомобили марки Рено — где находится предохранитель прикуривателя, блок предохранителей под капотом
- Педаль сцепления Рено Логан
- Рено логан выбираем двигатель
- Почему на «Рено» загорается индикатор подушки безопасности?
Выбор лампы
Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W
На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом. Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом
Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом
В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе
Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.
Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого
Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно. Как правильно заменить
Как правильно заменить
Как правильно заменить
Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:
- открываем багажник;
- осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;
Лампочка задних габаритов и стопа
- немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
- устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.
У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.
На Логане в новом кузове
А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей. Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в ку з ове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.
Замена лампы дополнительного стоп-сигнала
Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renaul t Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что л ампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.
В” кузове универсал
Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки. Гайки-держатели
Извлеки фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным. Задняя сторона фары Ларгуса, защелка справа вверху
Процесс замены
Как заменить лампы птф на lada largus своими руками С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.
В кузове седан
В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.
Замена лампочек в основных фонарях
Для работы нам понадобятся:
- Две лампы P21W.
- Умелые руки.
- Аккуратность.
Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.
Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.
Снятая крышка на ФФ2 с кузовом Седан
Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.
Фиксаторы крепления
Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.
Важно! Снимая фонарь, необходимо соблюдать осторожность, поскольку фиксаторы легко обломить, но сложно отремонтировать. Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:
Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:
Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:
Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:
- сигнал торможения;
- задний ход;
- сигнал поворота (желтая);
- габаритный свет.
Получается, что нам нужна верхняя, которую я указал стрелкой.
Слегка утапливаем лампу и поворачиваем ее против часовой стрелки. На место сгоревшей устанавливаем новую – так же нажимаем и поворачиваем, но уже по часовой стрелке. Монтируем на место фонарь, проследив, чтобы защелки сработали, ставим крышку и фиксируем клипсами. Проделываем аналогичную операцию на другом фонаре.
Замена лампочек в дополнительном стоп-сигнале
Дополнительный фонарь стоп-сигнала в Форд Фокус 2 с кузовом Седан установлен в салоне в верхней части заднего стекла и закрыт кожухом. Прежде всего снимаем кожух. Для этого поддеваем его пальцами, начиная снизу, и срываем с защелок.
Получаем доступ к фонарю. Он крепится при помощи двух защелок, расположенных по бокам. Отжимаем их и снимаем стоп-сигнал.
Теперь нужно снять защитное стекло. Оно крепится при помощи боковых защелок, которые отжимаем небольшой плоской отверткой. Стекло снято.
Перед нами 5 лампочек типа W5W, которые снимаются простым выдергиванием. Снимаем сгоревшие и на их место ставим новые.
Устанавливаем на место защитное стекло, проследив, чтобы оно защелкнулось, подключаем колодку питания, если она снималась. Осталось поместить осветительный прибор на его штатное место и закрыть декоративным колпаком.
Хэтчбек и Универсал
Для замены ламп указателя торможения на Ford Focus II Универсал и Хетчбек понадобятся:
- Крестообразная отвертка.
- Лампы P21/5W с красной колбой.
Открываем дверь багажника. При помощи отвертки отворачиваем два самореза.
Демонтаж заднего фонаря на Форд Фокус 2 Хетчбек и Универсал
Аккуратно тянем фонарь на себя, выводя из зацепления сначала верхний, потом нижний фиксаторы.
Перед нами патрон лампы стоп-сигнала. Поворачиваем его против часовой стрелки и вынимаем из гнезда вместе с лампой. Лампу слегка утапливаем и тоже поворачиваем против часовой стрелки. Теперь она легко вынимается. Ставим на ее место новую, утапливаем и поворачиваем по часовой стрелке. Устанавливаем на место патрон, монтируем осветительный прибор и фиксируем его саморезами.
Неисправности задних фонарей и способы их устранения
Если замена лампочки не принесла ожидаемых результатов, то причина этого может быть скрыта в следующих неисправностях:
- Перегорел предохранитель в цепи подачи питания на задние фонари. Определяется это с помощью тестера, один конец которого закрепляется на “массе”, а второй устанавливается сначала на входе, а потом выходе предохранителя. Соответственно — и там, и там должно присутствовать питание. Если это не так, то неисправный элемент надо заменить на новый.
- В разъеме на фаре окислились контакты, о чем говорит белый налет на их поверхности. Его надлежит удалить, используя для этого наждачную бумагу или надфиль с мелкой насечкой.
- Плохой контакт между разъемом и штекером. Это происходит из-за того, что контакты в разъеме ослабли и разошлись, что не позволяет им плотно охватывать клеммы в штекере. Для устранения этой неисправности производится регулировка элементов разъема с помощью плоскогубцев.
- Прогорели дорожки на плате. Определить это можно либо визуально, либо с помощью тестера. В последнем случае измеряется напряжение на разъеме и, в случае его наличия, непосредственно на разъёме. Если до потребителя ток не доходит, то остается один вариант — заменить плату или фару.
- Фонарь заднего хода может не загораться из-за поломки соответствующего датчика. Чтобы это определить, следует с помощью прибора проверить наличие напряжения на каждом элементе, входящем в цепочку питания: предохранитель => датчик на коробке передач => лампа. Если выхода с датчика нет, то его надо заменить.
10.9.2. Замена ламп
Для замены ламп блок-фары выполните следующие операции.
| ПРИМЕЧАНИЕЗамена ламп для наглядности показана на снятой блок-фаре. |
| 1. Откройте капот. |
| 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи… |
| 3. …и снимите крышку фары. |
| ПРИМЕЧАНИЕПоказана замена ламп левой фары. Лампы в правой фаре расположены симметрично, заменяют их аналогично. |
| 4. Выведите пружинный фиксатор из крючков на отражателе… | 5. …откиньте фиксатор… |
| 6. …и выньте лампу головного света. |
| ПРЕДУПРЕЖДЕНИЕНе касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом. |
| 7. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем. |
| 8. Установите на место крышку. |
| 9. Поверните патрон лампы габаритного света по часовой стрелке (для правой блок-фары – против часовой стрелки) и извлеките его из блок-фары. | 10. Извлеките из патрона бесцокольную лампу. |
| 11. Вставьте в патрон новую лампу и установите патрон на место. |
| 12. Поверните патрон лампы указателя поворота против часовой стрелки (для правой блок-фары – по часовой стрелке)… | 13. …и извлеките его из блок-фары. |
| 14. Поверните лампу против часовой стрелки и извлеките из патрона. |
| 15. Установите новую лампу в патрон и патрон в блок-фару. |
Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
|
2. Снимите боковой фонарь указателей поворота (см. «Замена бокового фонаря указателя поворота»). |
| 3. Извлеките лампу из патрона. |
| 4. Вставьте новую лампу в патрон, а патрон в корпус указателя. |
| 5. Установите боковой фонарь указателей поворота в порядке, обратном снятию. |
Для замены любой лампы в заднем фонаре выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
|
2. Снимите задний фонарь (см. «Замена заднего фонаря»). |
| 3. Нажмите пальцами на фиксаторы… | 4. …и снимите заднюю крышку фонаря в сборе с патронами ламп. |
| 5. Нажмите на лампу, требующую замены, поверните ее против часовой стрелки и выньте из патрона. |
| 6. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора (на 90°) по часовой стрелке. |
| 7. Установите детали в порядке, обратном снятию. |
Для замены лампы в фонаре освещения номерного знака выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Нажмите на фиксатор и извлеките фонарь освещения номерного знака из отверстия в заднем бампере. | 3. Отожмите фиксатор и снимите рассеиватель фонаря. |
| 4. Извлеките бесцокольную лампу из патрона. |
| 5. Установите новую лампу. |
| 6. Установите детали в порядке, обратном снятию. |
Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки… | 3. …и снимите его. |
| 4. Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона. |
| 5. Установите детали в порядке, обратном снятию. |
| ПРИМЕЧАНИЕОдин из выступов на патроне лампы шире остальных. При установке сориентируйте патрон так, чтобы он совпал с более широкой прорезью, и поверните патрон по часовой стрелке до упора. |
Для замены лампы в плафоне освещения салона выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Снимите, преодолев усилие фиксаторов, рассеиватель плафона освещения салона. | 3. Извлеките лампу из патрона. |
| 4. Вставьте новую лампу. |
| 5. Установите рассеиватель плафона. |
Для замены лампы в плафоне освещения багажника выполните следующие операции.
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 2. Отожмите фиксатор и извлеките плафон из отверстия в кузове автомобиля. | 3. Нажмите на фиксатор и снимите рассеиватель плафона. |
| 4. Отожмите пружинный контакт и извлеките лампу. |
| 5. Вставьте новую лампу в плафон. |
| 6. Установите детали в порядке, обратном снятию. |
Для замены лампы подсветки патрона прикуривателя выполните следующие операции.
|
1. Снимите патрон прикуривателя и извлеките световод (см. «Снятие и установка патрона прикуривателя»). |
| 2. Поддев отверткой, отсоедините от световода корпус лампы подсветки патрона прикуривателя. | 3. Разжав края корпуса, сдвиньте… |
| 4. …и извлеките патрон лампы подсветки. | 5. Извлеките лампу из патрона и замените ее. |
| 6. Установите детали в порядке, обратном снятию. |
Реле и предохранители под капотом
Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.
Схема
Обозначение
- Клемма аккумулятора
- Диод компрессора кондиционера
| Ef1 | 40А Правый элемент обогрева ветрового стекла |
| Ef2 | 40А Левый элемент обогрева ветрового стекла |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31 |
| Ef5 | 60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30А Обогрев заднего стекла и зеркал |
| Ef8 | 15А Противотуманные фары передние |
| Ef9 | 15А Обогрев сидений |
| Ef10 | 15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера ) |
| Ef11 | 25А Предохранитель для реле системы управления двигателем |
| Ef12 | 40А Электровентилятор системы охлаждения |
| Ef13 | 15А Система управления двигателем |
| Er1 | 35А Реле левого обогрева стекла |
| Er2 | 35А Реле правого обогрева стекла |
| Er3 | 20А Реле топливного насоса |
| Er4 | 20А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации) |
| Er5 | 35А Реле управления двигателем |
